Vendido

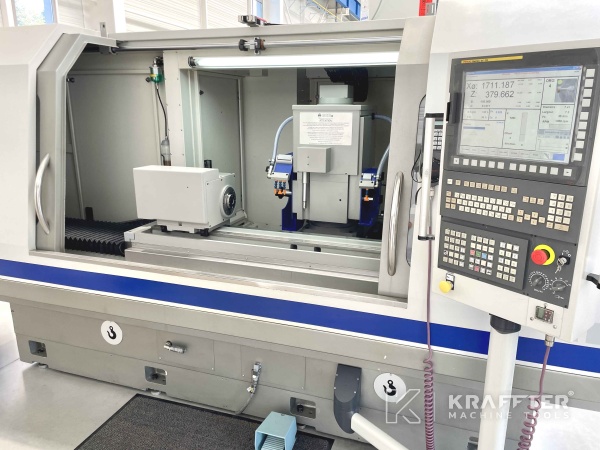

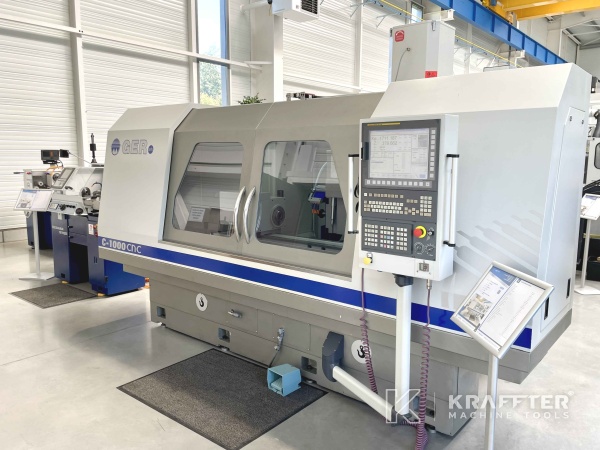

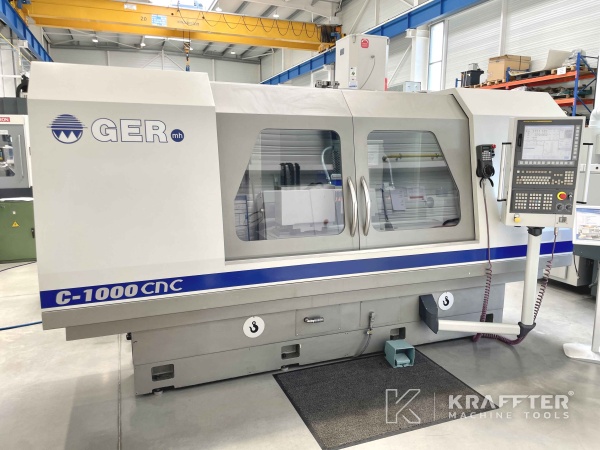

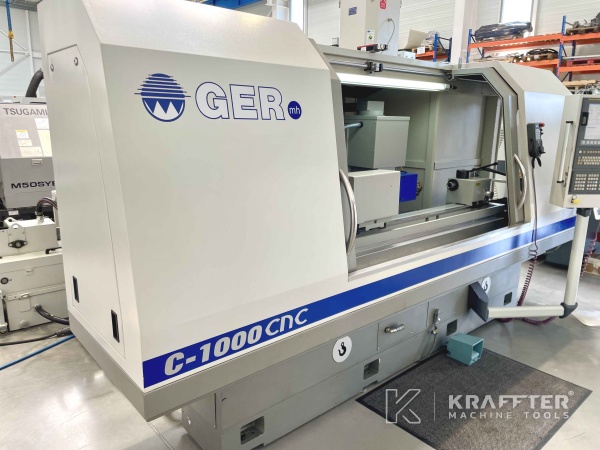

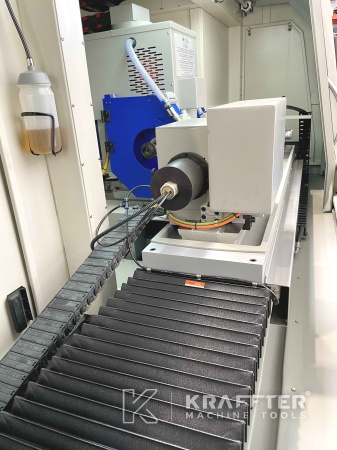

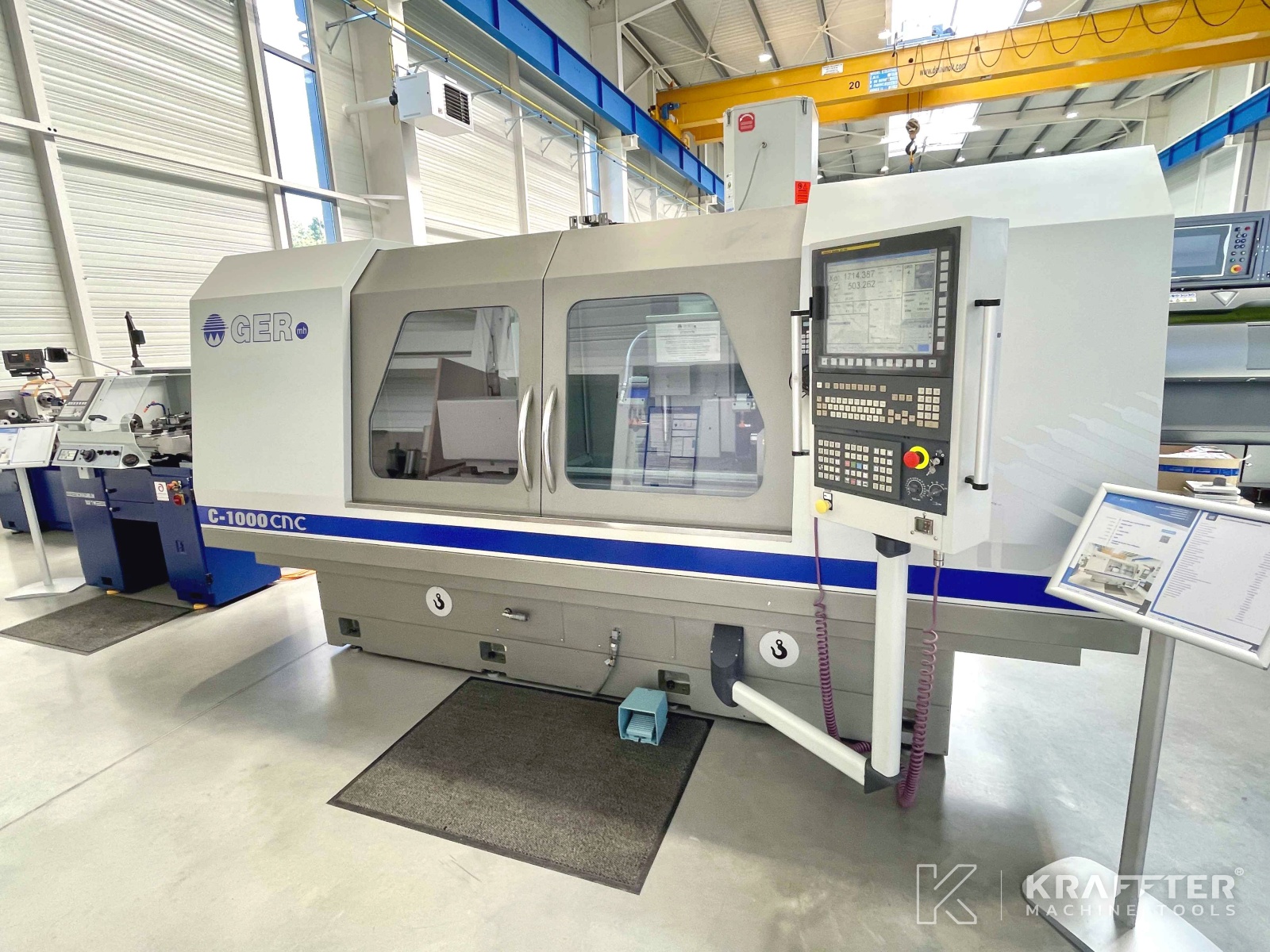

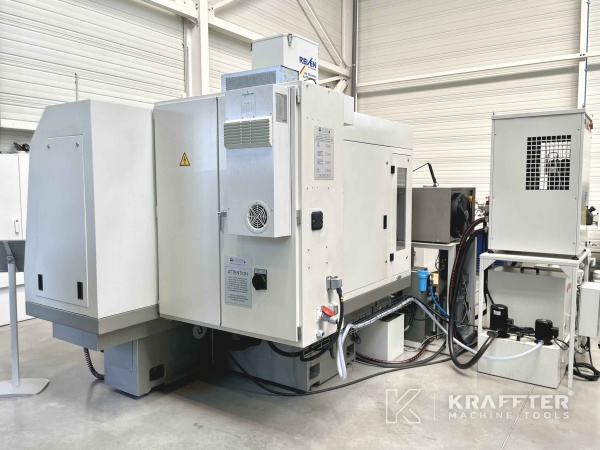

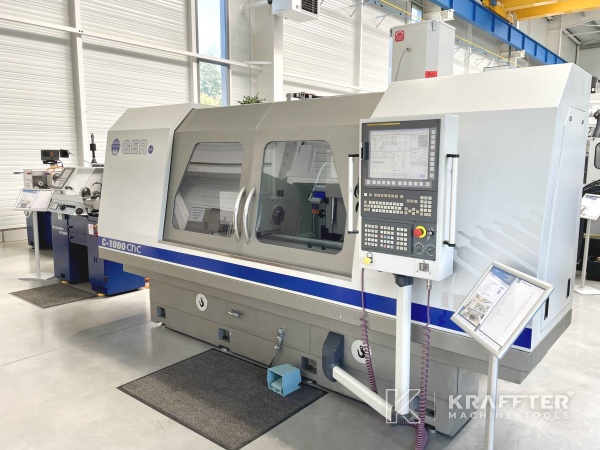

Tipo de máquina : Rectificadora cilindrica CNC
Marca : GER
N° de stock: 90088
Modelo : C-1000 CNC
Año : 2015
Ubicación : 73240 St-Genix-les-Villages, FRANCE
¡MAQUINA VENDIDA!
¿Está interesado en un modelo similar?
Déjenos sus datos de contacto:
Especificaciones técnicas

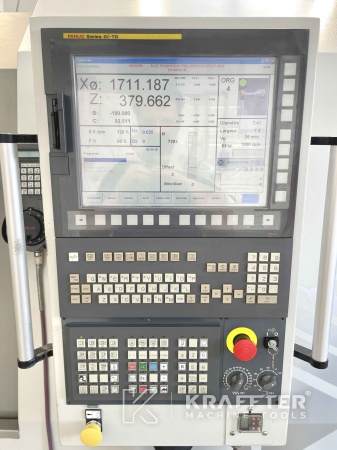

Tipo de CNC
FANUC 0i-TD
Versión de software instalada
GERGRINDER
Pantalla táctil en color
Sí
Distancia entre puntos
1000 [mm]
Altura de puntos
140
Diámetro máx. de rectificado
275 [mm]
Recorrido del eje X
250 [mm]
Velocidad mínima de desplazamiento del eje X
0.01 [mm/min]
Velocidad máxima de desplazamiento del eje X
15000 [mm/min]
Resolución del eje X
0.001 [mm]
Recorrido del eje Z
1150 [mm]
Velocidad mínima de desplazamiento del eje Z
0.01 [mm/min]
Velocidad máxima de desplazamiento del eje Z
15000 [mm/min]
Orientación de la mesa
+/- 9 [°]
Potencia del husillo portamuela
5.5 [kW]
Recorrido angular del eje B
-20° / +210 [°] [°]
Precisión de indexación del eje B
0.001 [°]
Diámetro máx. de la muela
400 [mm]
Anchura máxima de la muela
50 [mm]
Agujero de la muela
127 [mm]
Nariz del husillo portapieza
DIN 55.026 N° 5
Cono interior del husillo portapiezas
Morse 4
Velocidad máxima del husillo portapieza
1000 [rpm]
Peso máximo admisible del cabezal portapieza entre puntos
100 [Kg]
Ángulo de rotación del cabezal portapiezas
+/- 45 [°]

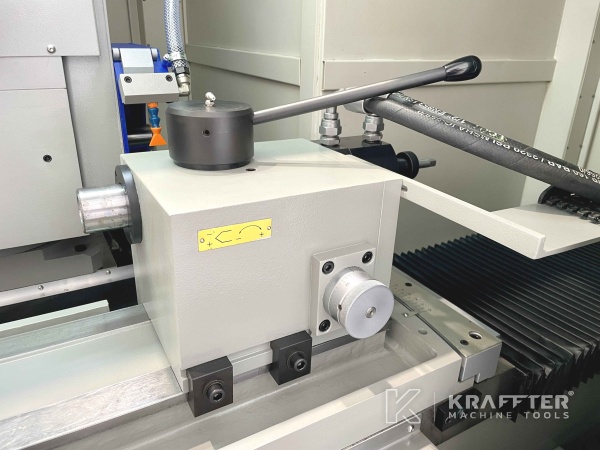

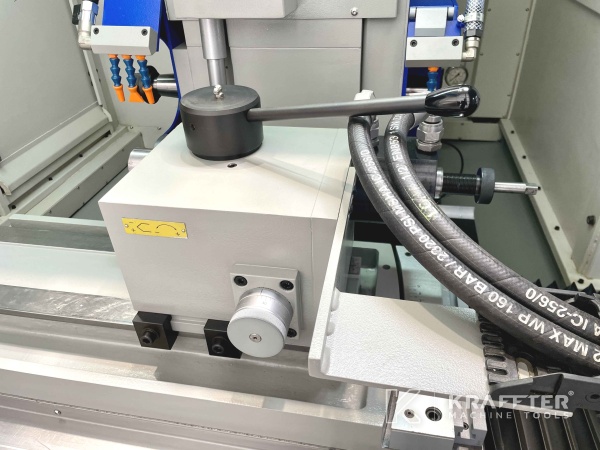

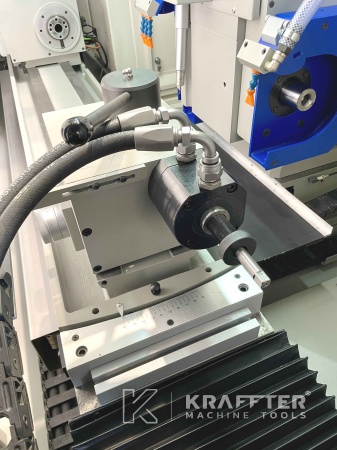

Cono de la contrapunta
Morse 4
Recorrido del manguito de la contrapunta
40 [mm]
Diámetro del manguito de la contrapunta
50 [mm]
Ajuste fino del contrapunto
+/- 50 [µm]
Caudal de la bomba de refrigerante
60 [l/min]
Capacidad del depósito de refrigerante
230 [l]
Suministro de tensión
400 [V]
Potencia instalada
30 [kVA]
Peso
4500 [Kg]
Información adicional
ACCESORIOS ELECTRÓNICOS Y DE MEDICIÓN:
-Balanza de vidrio eje Z
-Escala de vidrio del eje X
-Mantenimiento remoto para controles FANUC

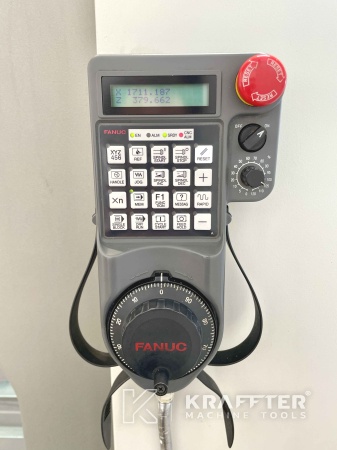

-Mando a distancia FANUC
-Palpador axial RENISHAW para el posicionamiento longitudinal de la pieza integrado en el cabezal de la rueda
-Interpolación de los ejes C y X para producir formas trocoidales
-Detección GAP (aproximación rápida) y CRASH (anticolisión) gestionada por el consumo del motor de la muela (para las 2 muelas)

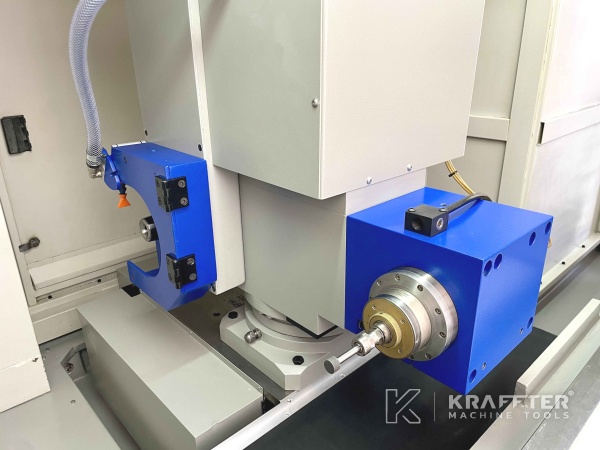

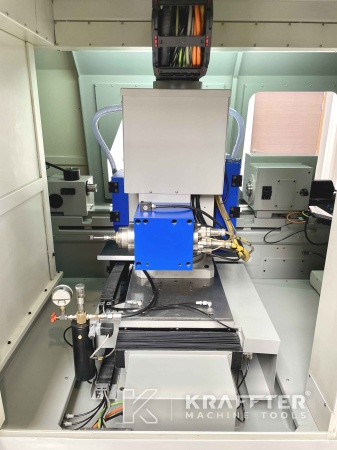

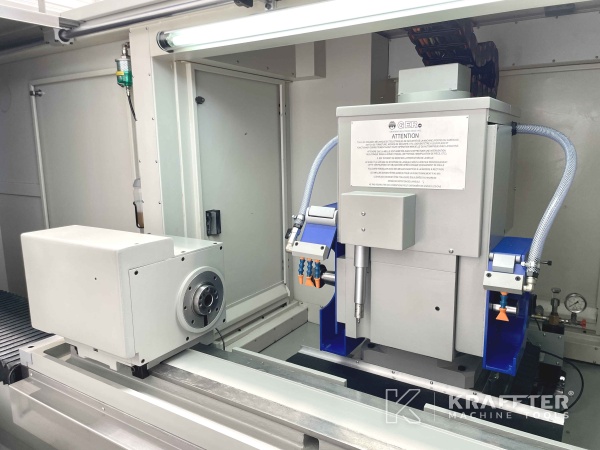

ACCESORIOS DEL CABEZAL DE LA MUELA:

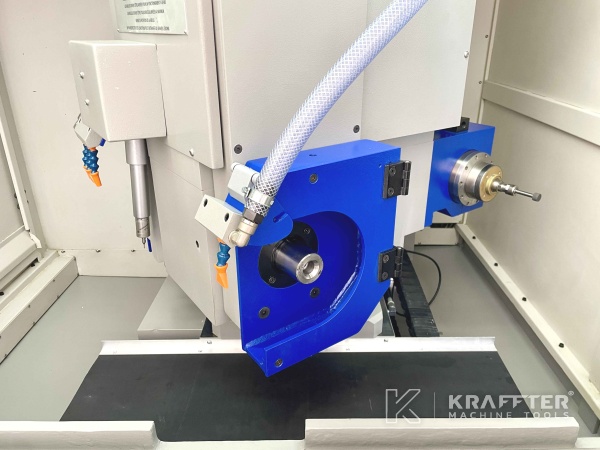

-Eje B con orientación automática -20°/+210 [°] - resolución 0,001 [°] para operaciones de rectificado frontal, cónico o interior
-Muela rectificadora derecha Ø250 x 30 x 127 [mm]

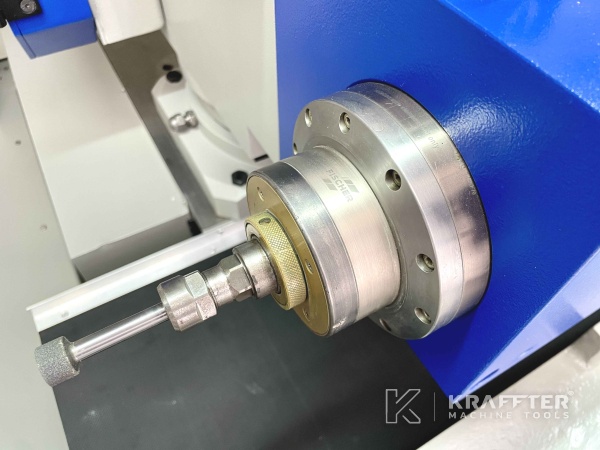

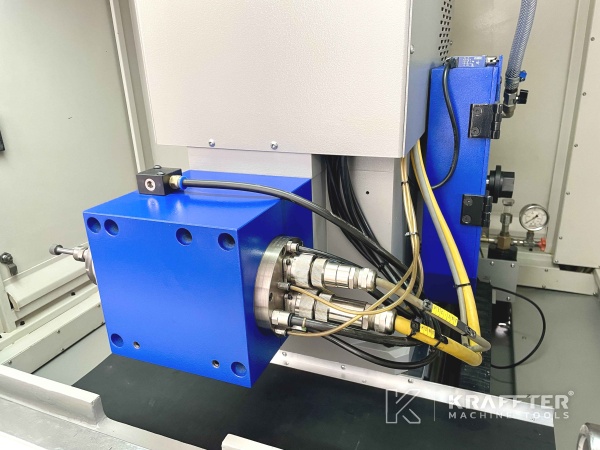

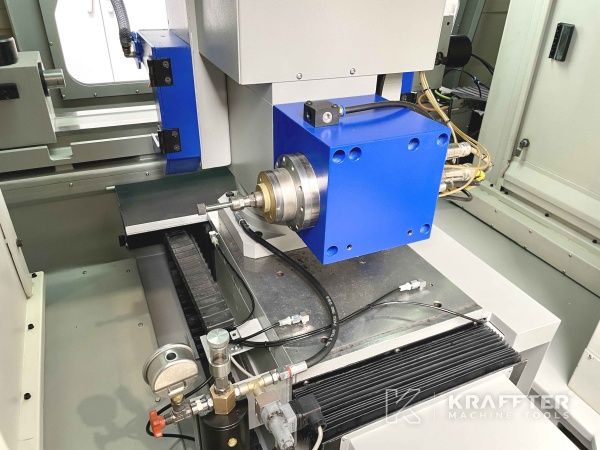

-Electromandrino interior FISCHER tipo MF - Ø120 [mm] - 60'000 [rpm] - 10 [Kw] - HSK C25
-Refrigerador, unidad de lubricación para husillo FISCHER

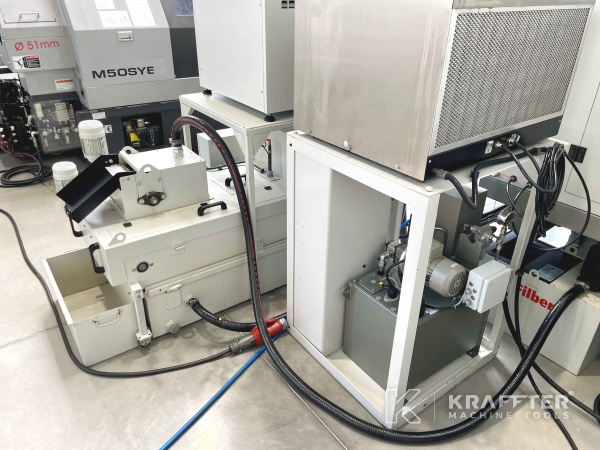

-Correderas hidrostáticas en el eje X para minimizar los efectos del stick-slip en las aplicaciones del eje C (grupo hidráulico incluido)

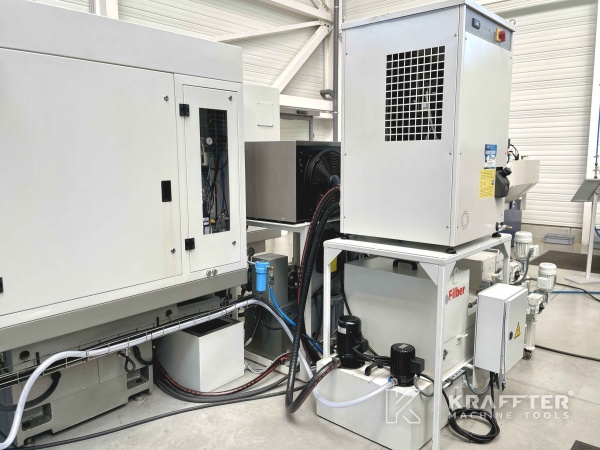

ACCESORIOS DE REFRIGERANTE:

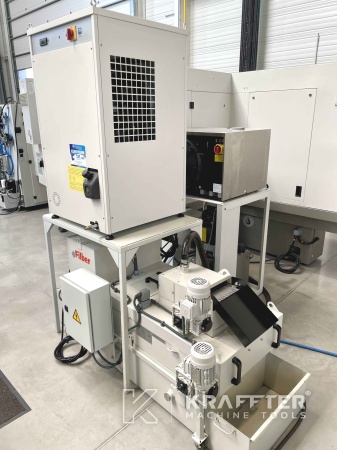

-Depósito de refrigerante 230 [l] con filtración de papel y separador magnético
-Dispositivo de extracción de neblina

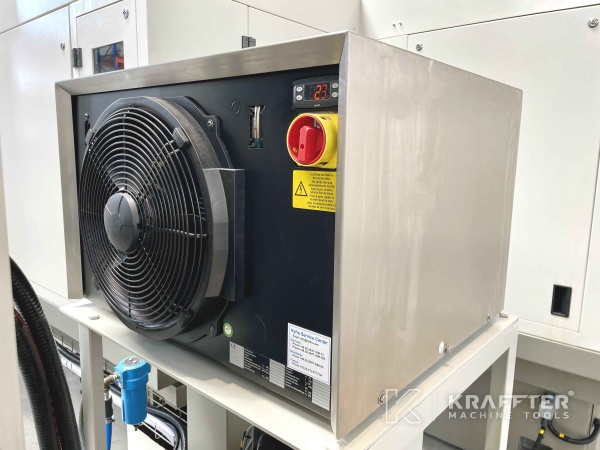

-Unidad de refrigeración del líquido de pulverización 2.4 [Kw]

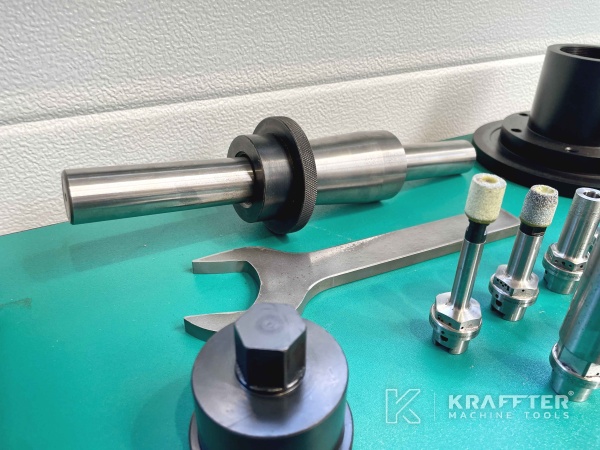

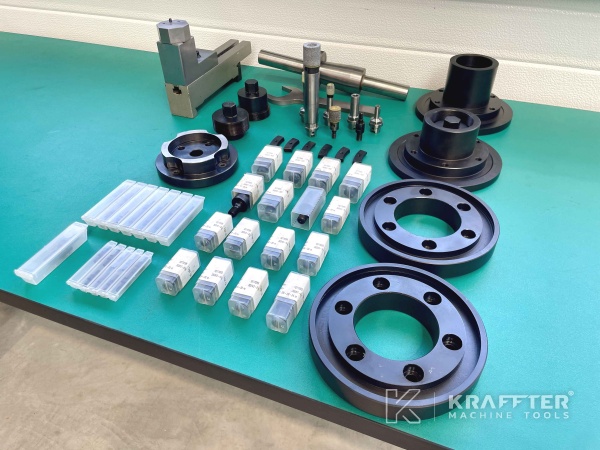

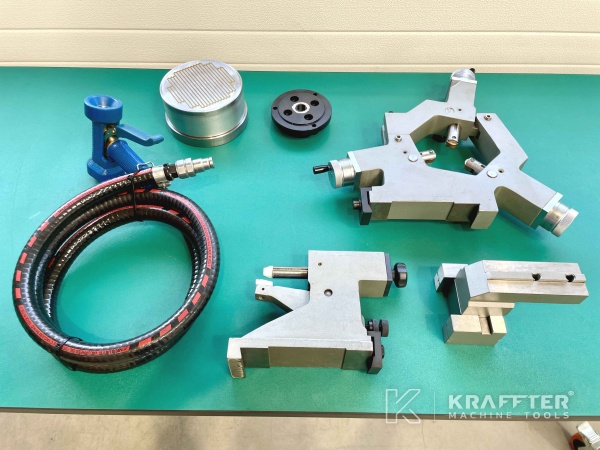

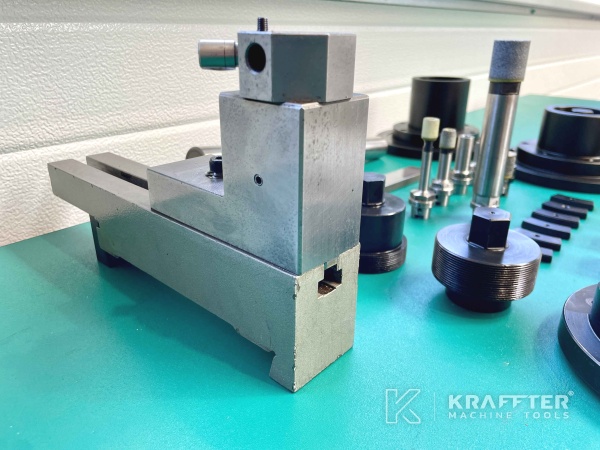

ACCESORIOS / UTILLAJE
x1 platina magnética manual Ø160 [mm]
x1 luneta de precisión de 2 teclas Ø10 a 110 [mm] altura de la punta 140 [mm]
x1 luneta de precisión de 3 teclas Ø10 a 110 [mm] altura de la punta 140 [mm] con avance micrométrico
x1 fresa diamantada de mesa
x1 eje de equilibrado de la rueda
x2 bridas porta-ruedas
x6 tacos porta-ruedas (HSK C25)
x2 juegos de pesos de equilibrado
Accesorios varios
