Vendido

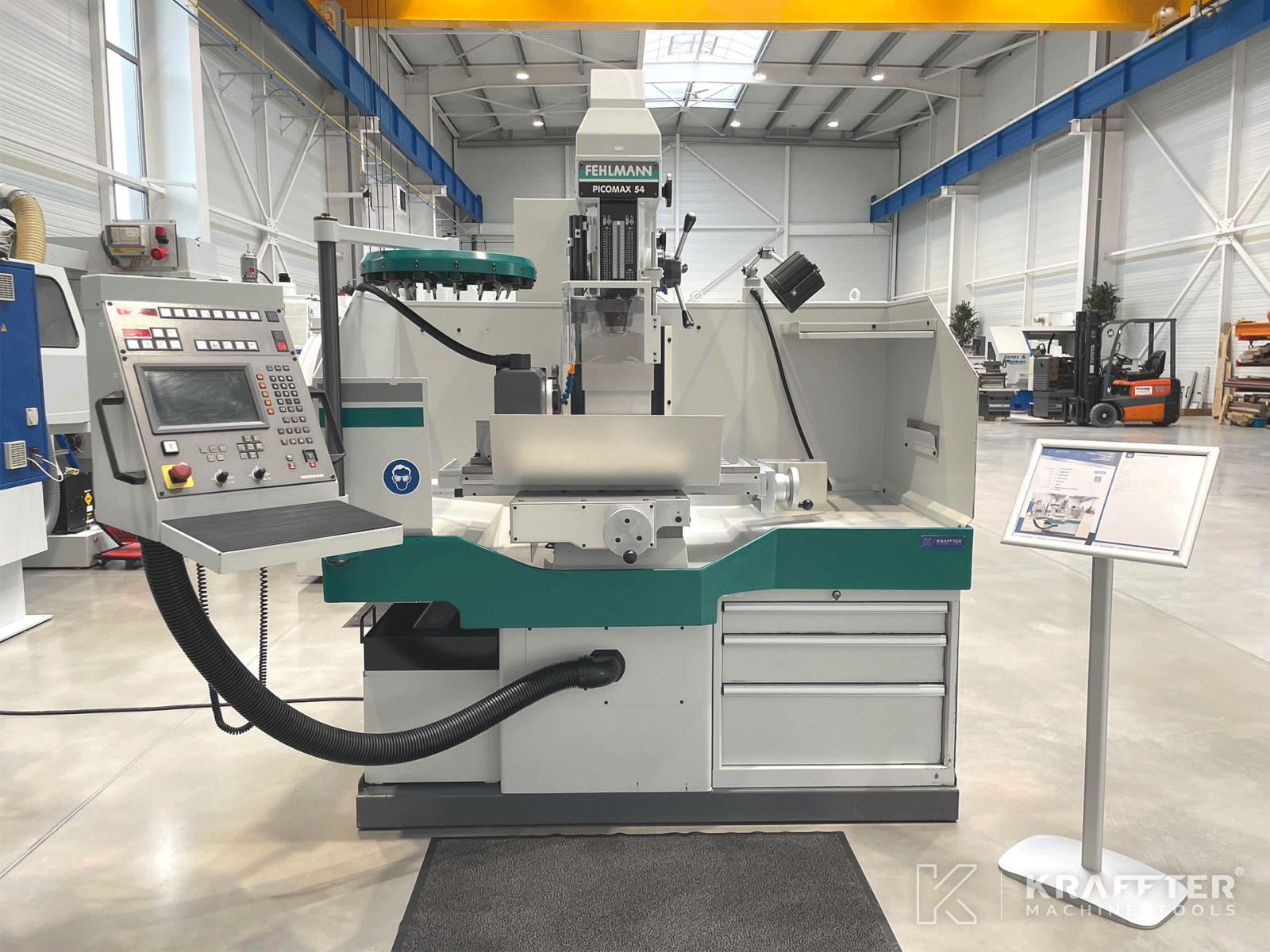

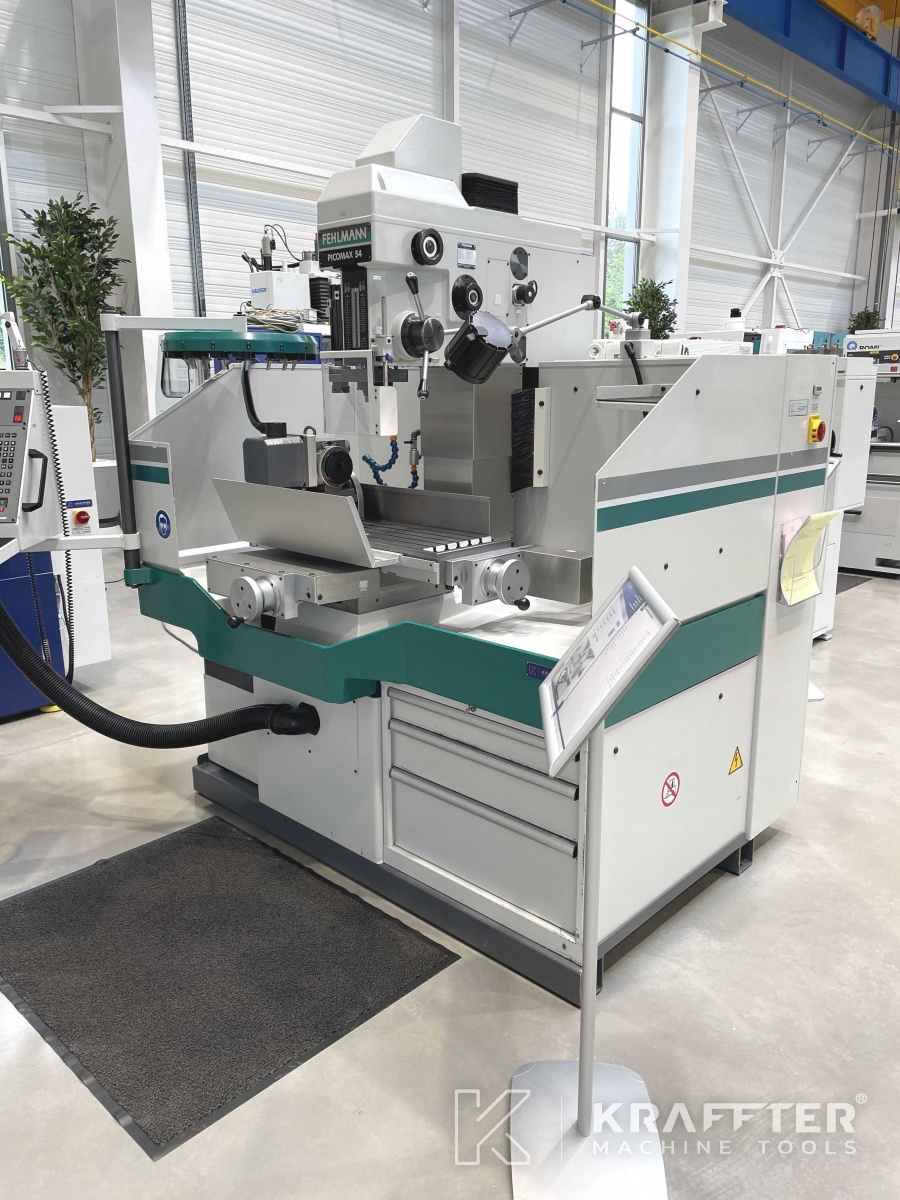

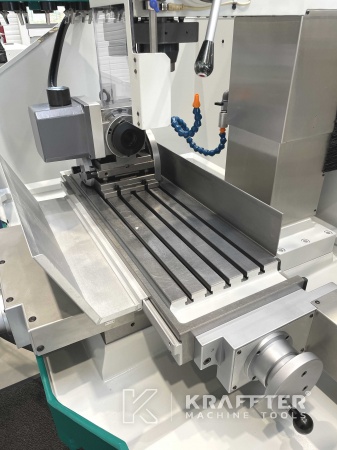

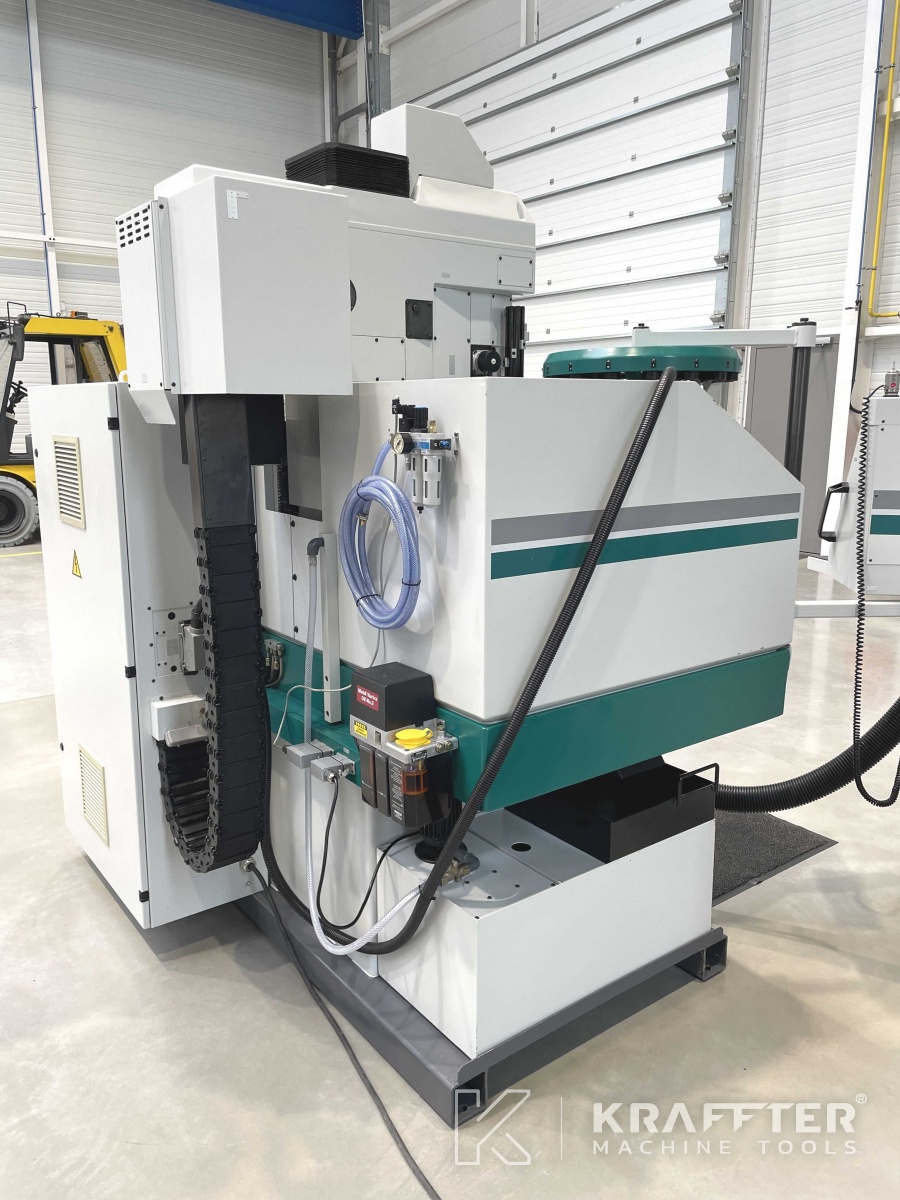

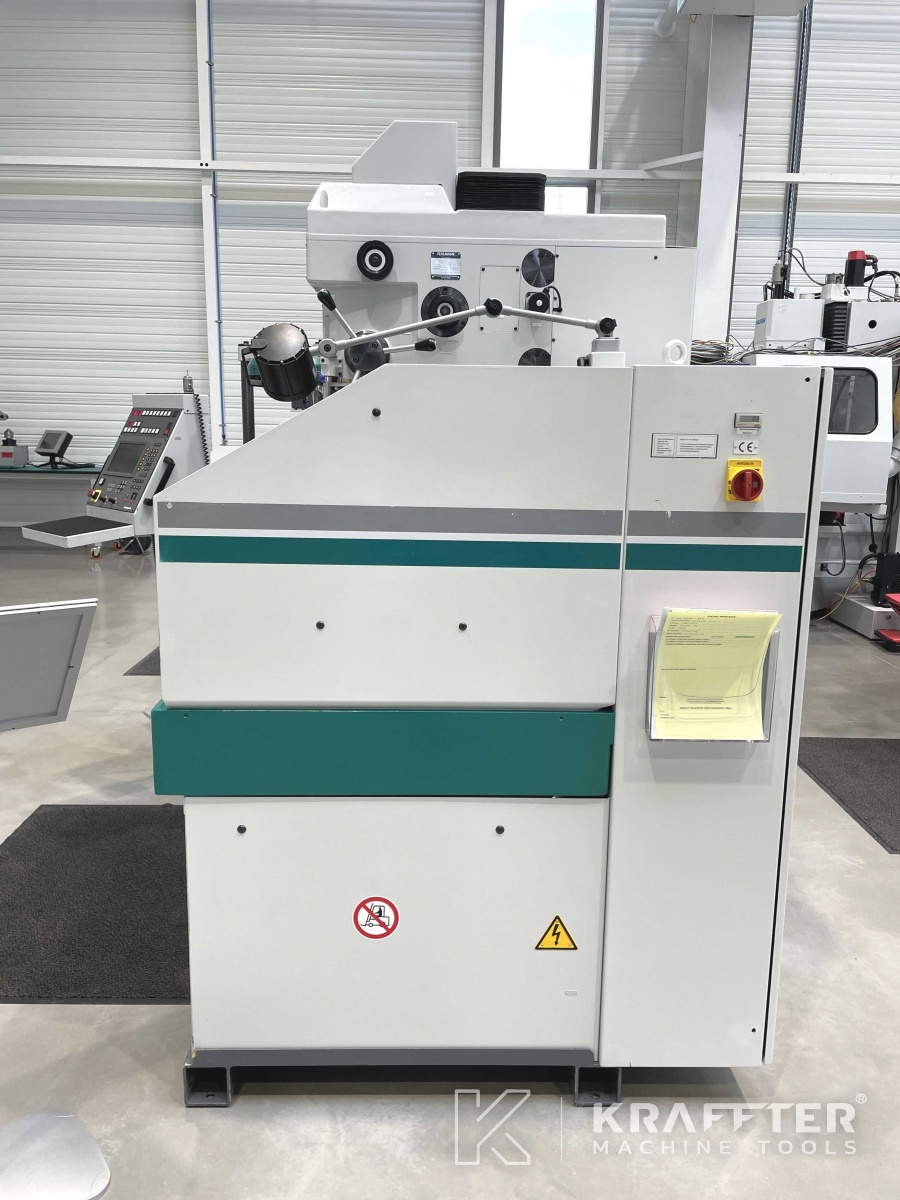

Tipo de máquina : Fresadora CNC

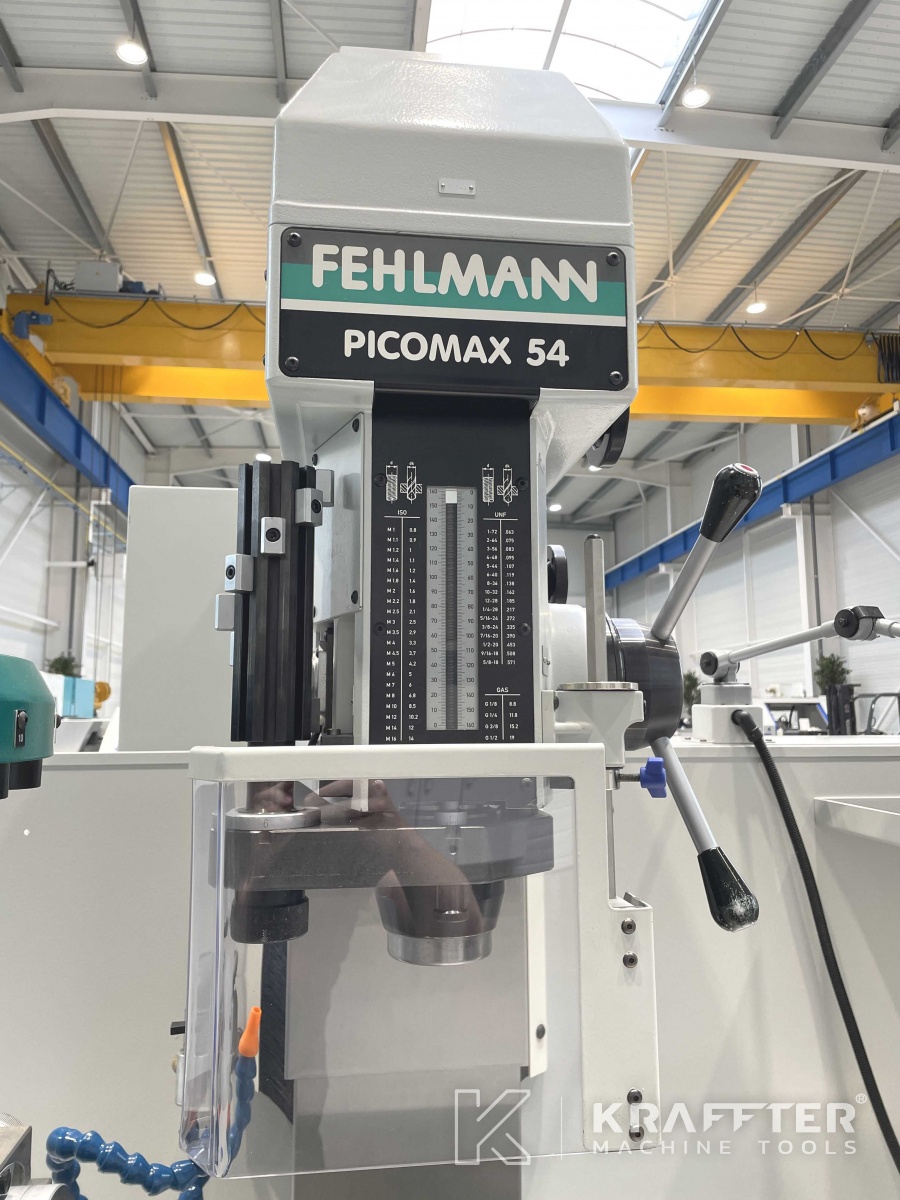

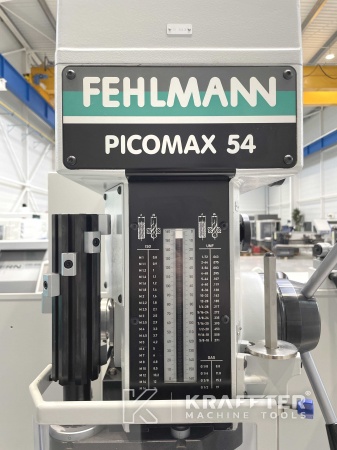

Marca : FEHLMANN
N° de stock: 20689-998

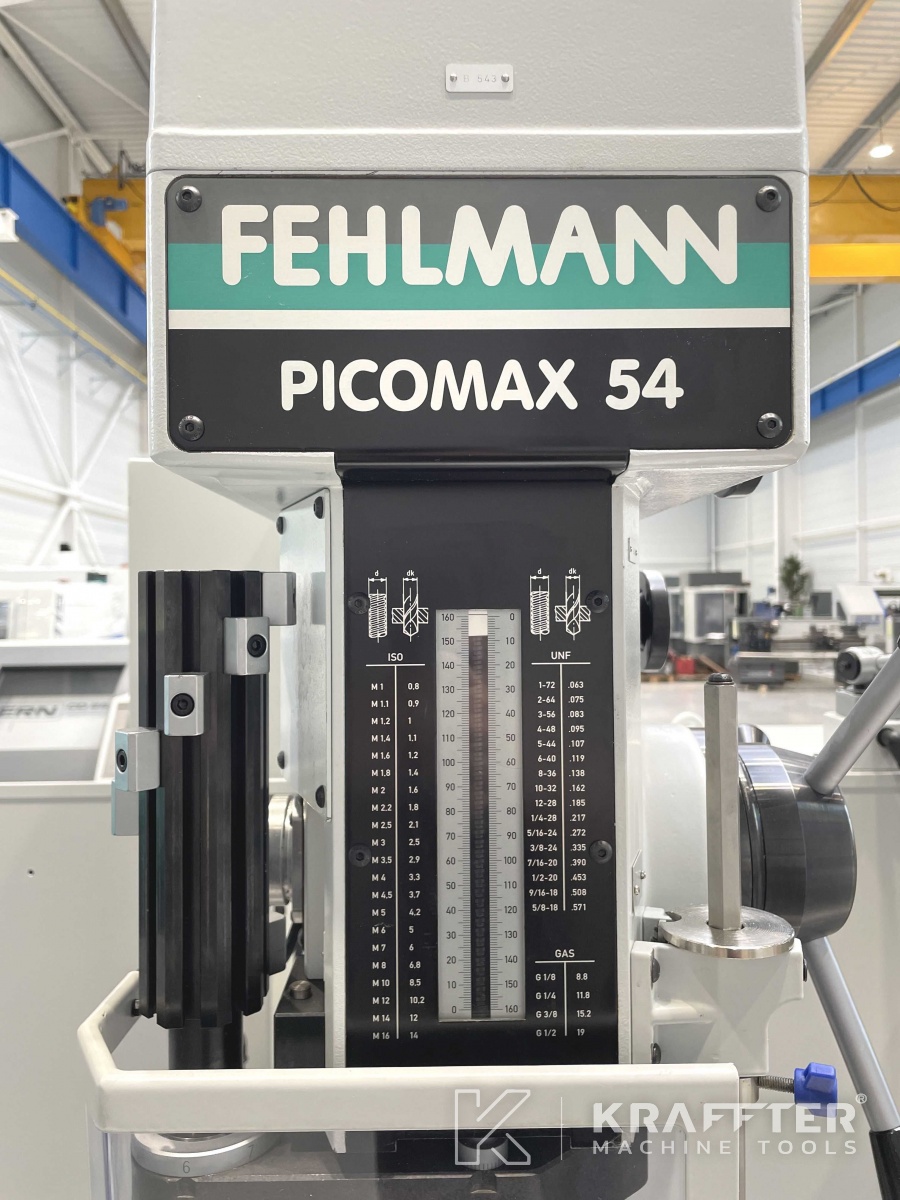

Modelo : Picomax 54
Año : 2002
Ubicación : 73240 St-Genix-les-Villages, FRANCE
¡MAQUINA VENDIDA!
¿Está interesado en un modelo similar?
Déjenos sus datos de contacto:
Especificaciones técnicas
N.º de serie
14002140

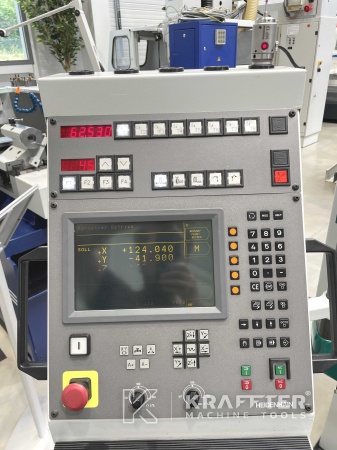

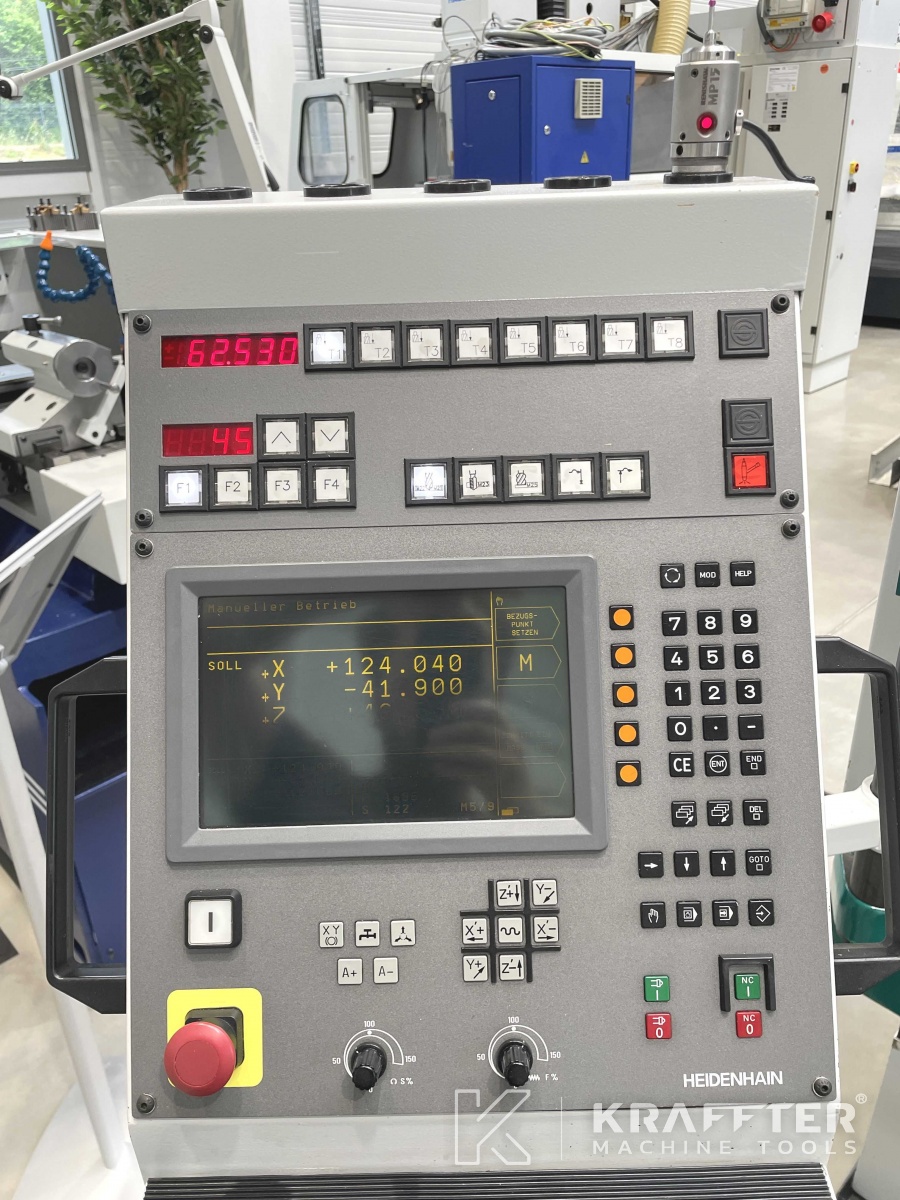

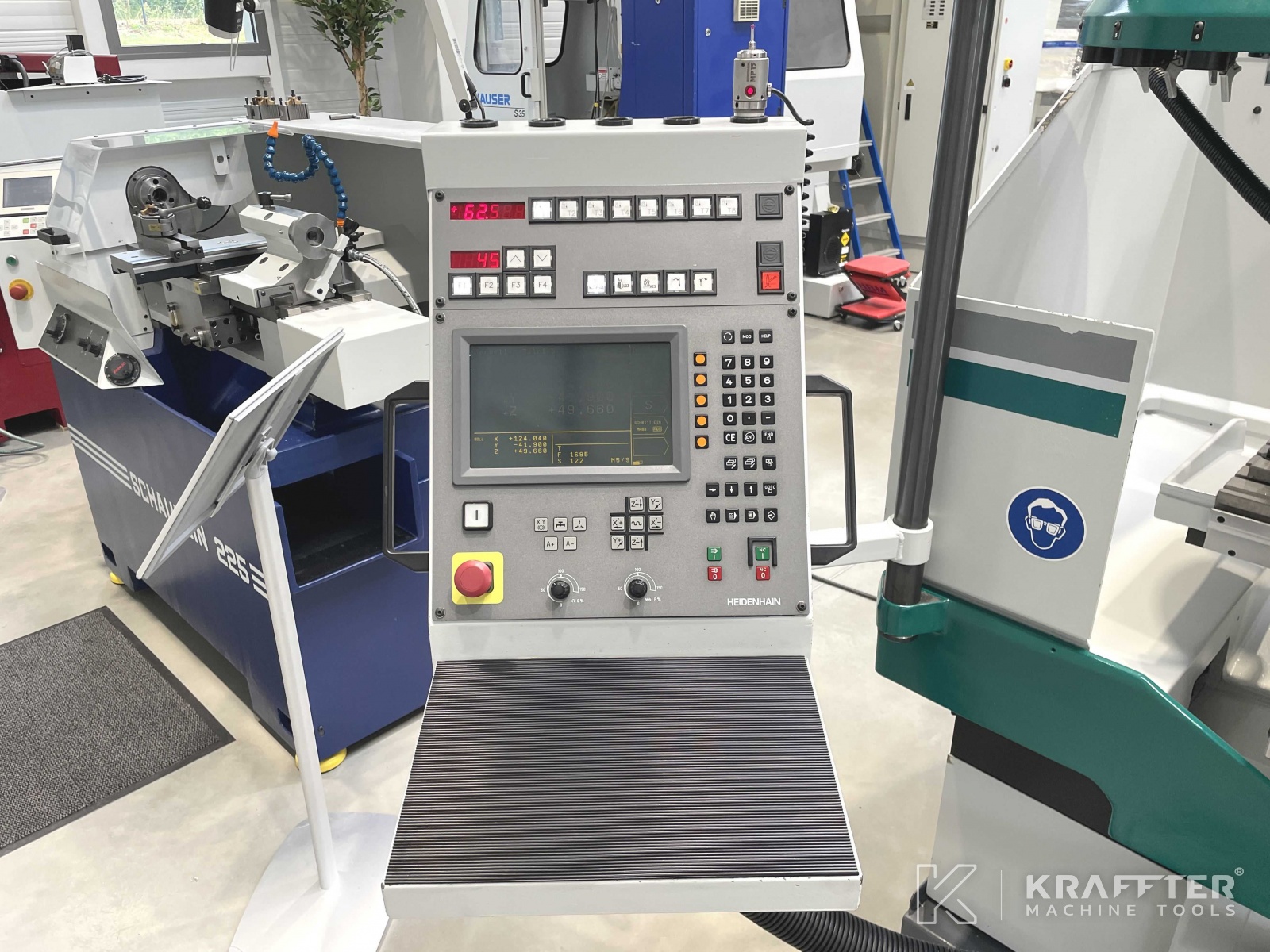

Tipo de CNC
HEIDENHAIN TNC 310
Número de ejes
4
Recorrido del eje X
500 [mm]
Recorrido del eje Y
260 [mm]
Recorrido del eje Z
490 [mm]
Recorrido del manguito de perforación
160 [mm]
Distancia máx. husillo/mesa
610 [mm]

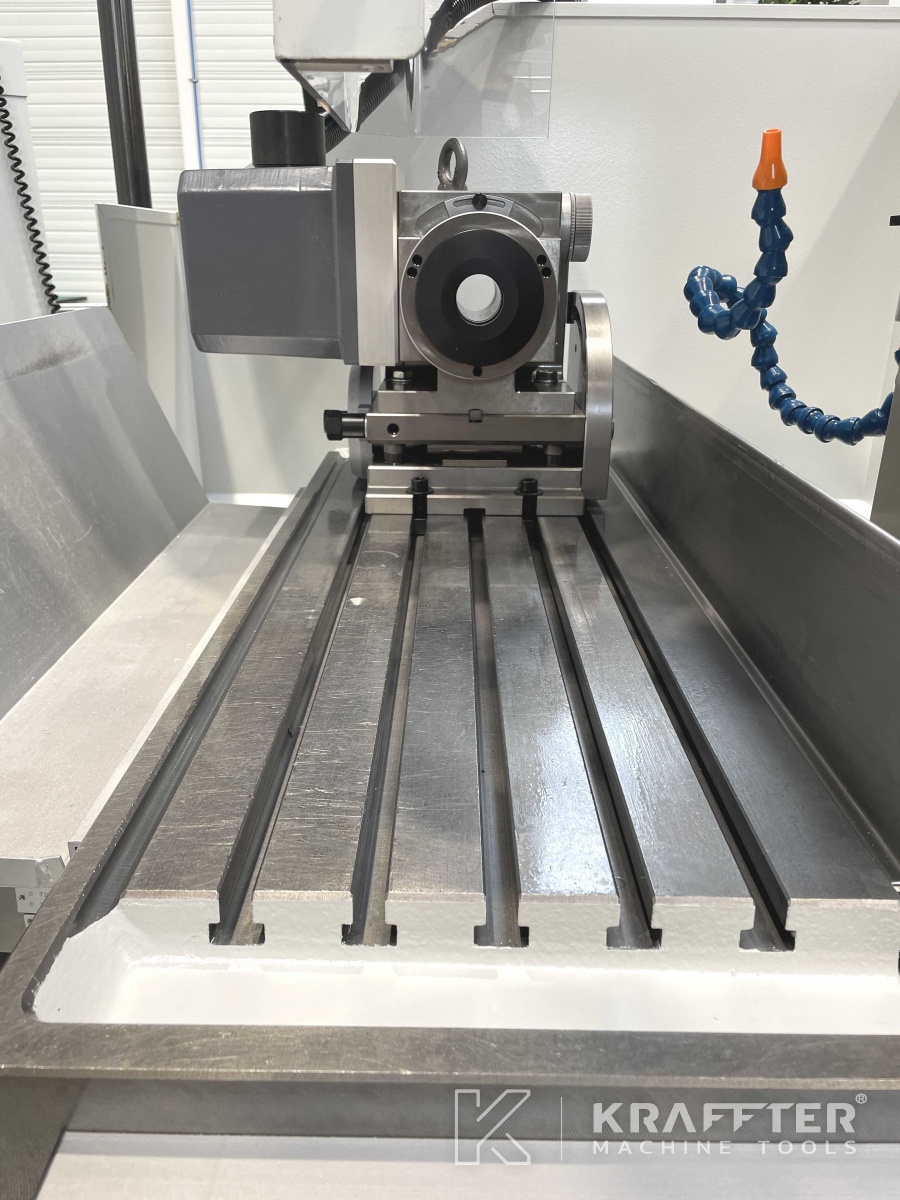

Longitud de mesa
880 [mm]
Anchura de la mesa
320 [mm]
Peso máximo admisible sobre la mesa
300 [Kg]
Cono del husillo
SF32
Velocidad mínima del husillo
100 [rpm]
Velocidad máxima del husillo
9000 [rpm]
Palpador de pieza
RENISHAW MP15

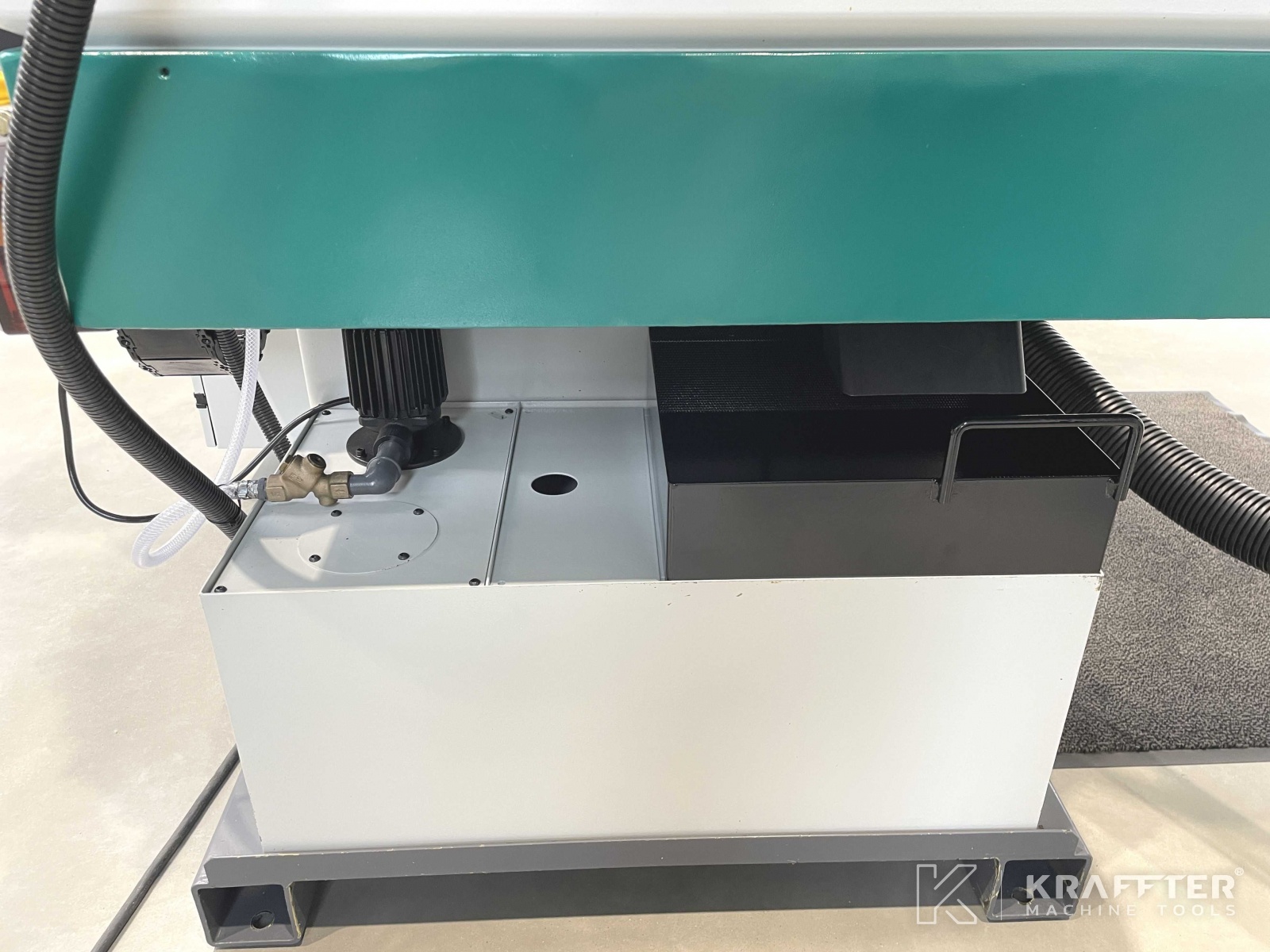

Capacidad del depósito de refrigerante
100 [l]

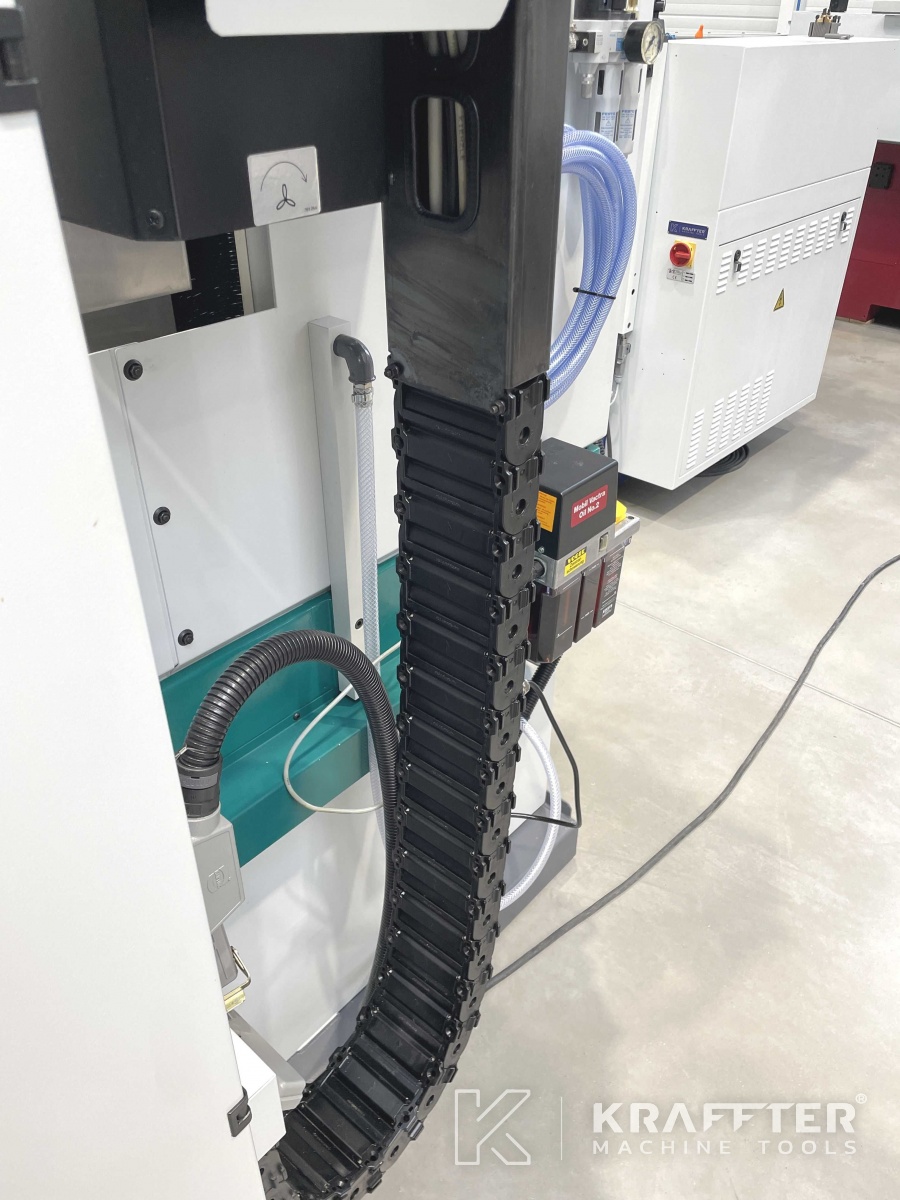

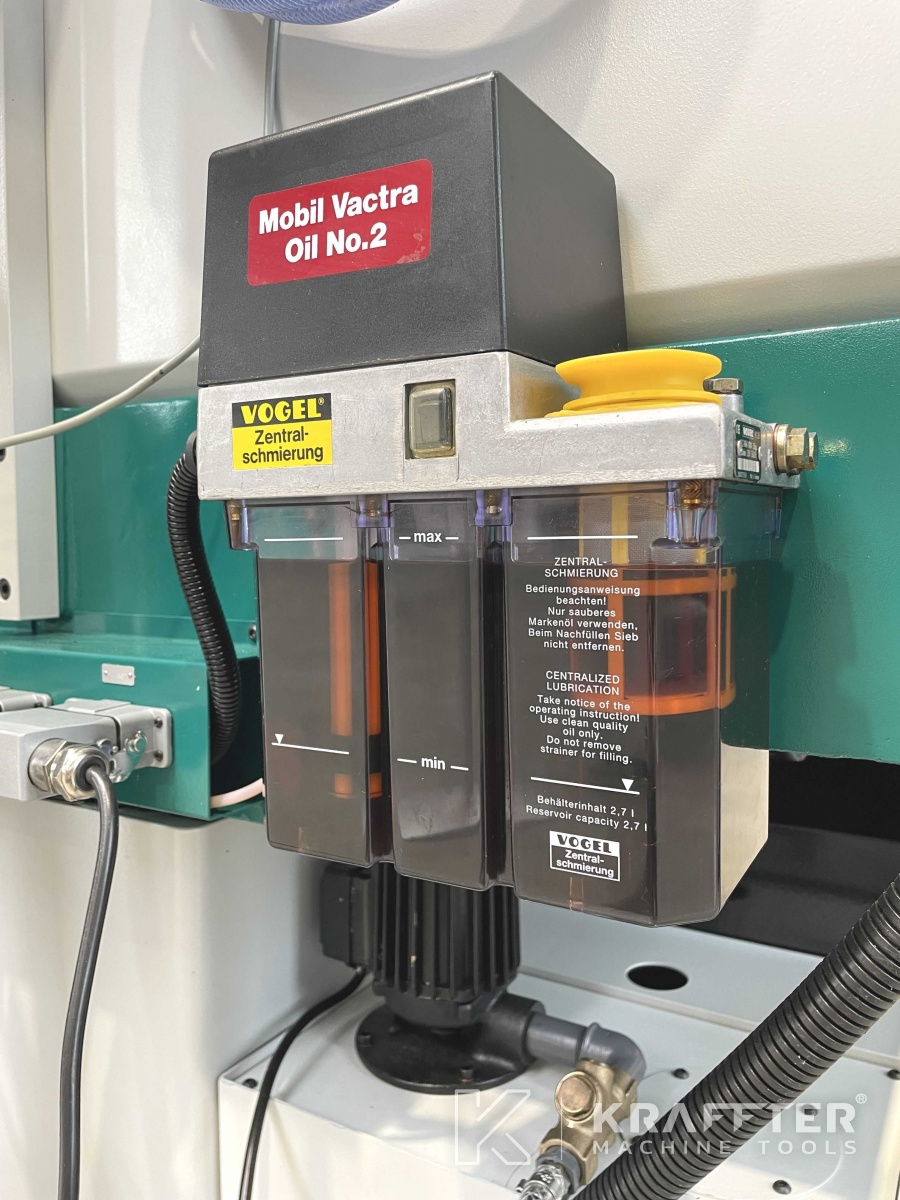

Lubricación centralizada
Automatique - WILLY VOGEL
Suministro de tensión
400 [V]
Dimensiones
2200 x 2100 x 2250 [mm]
Peso
2450 [Kg]

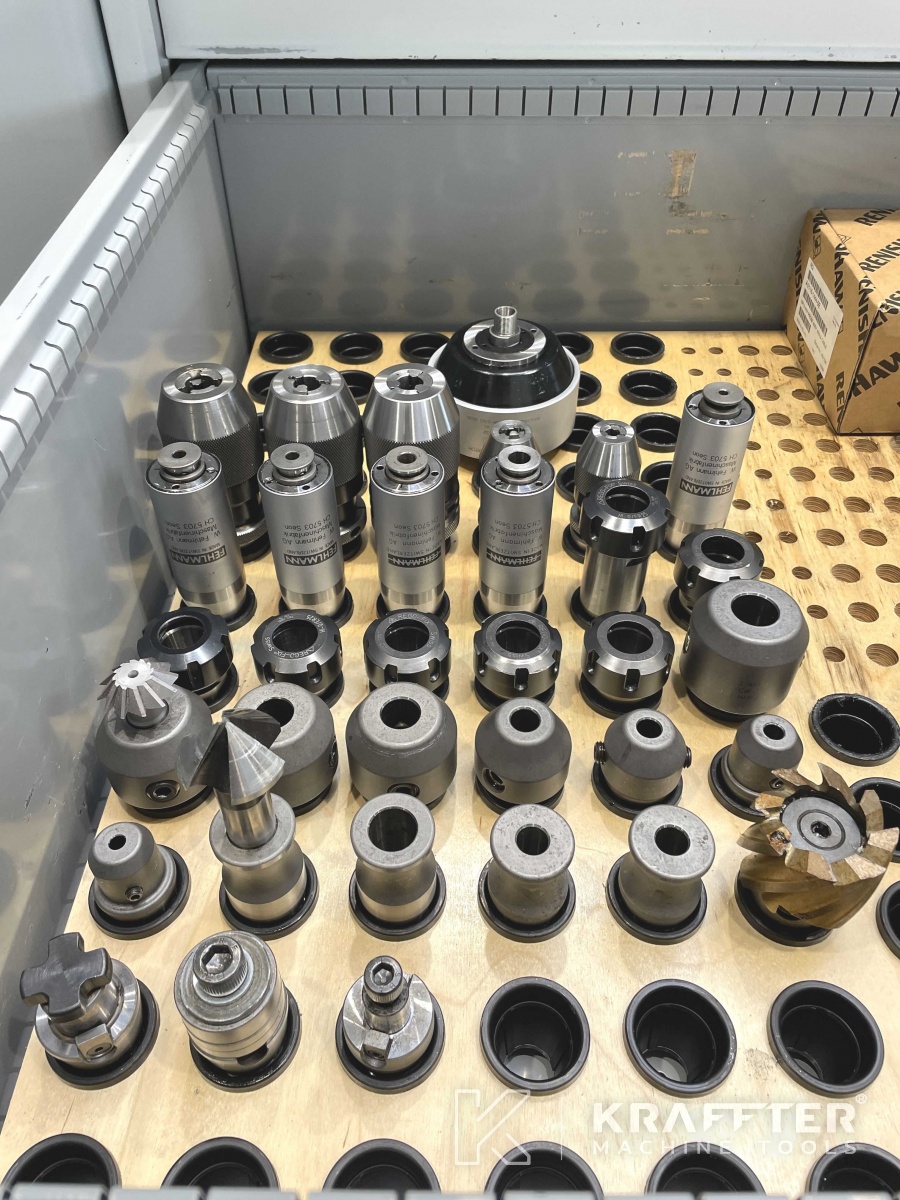

Información adicional

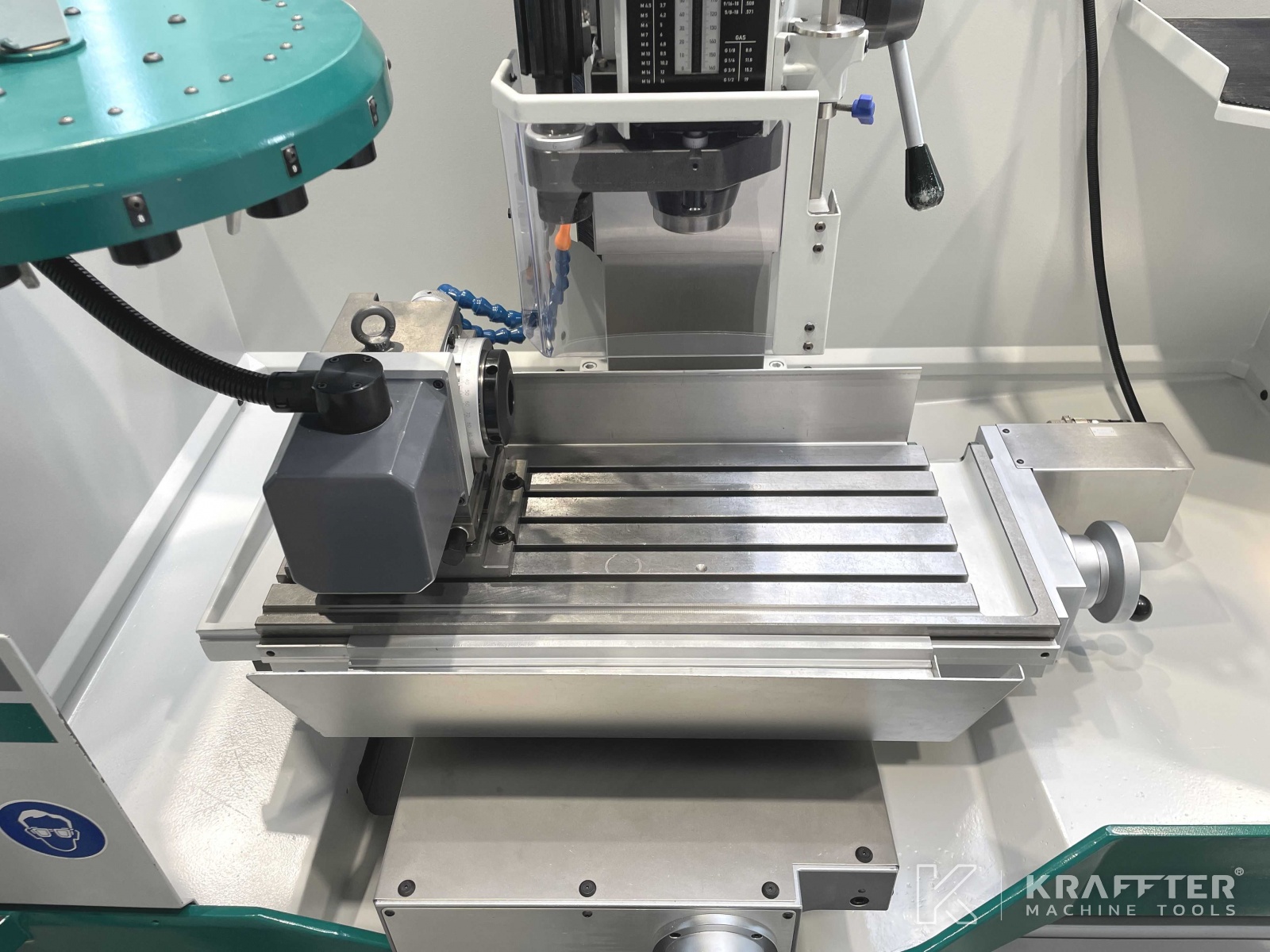

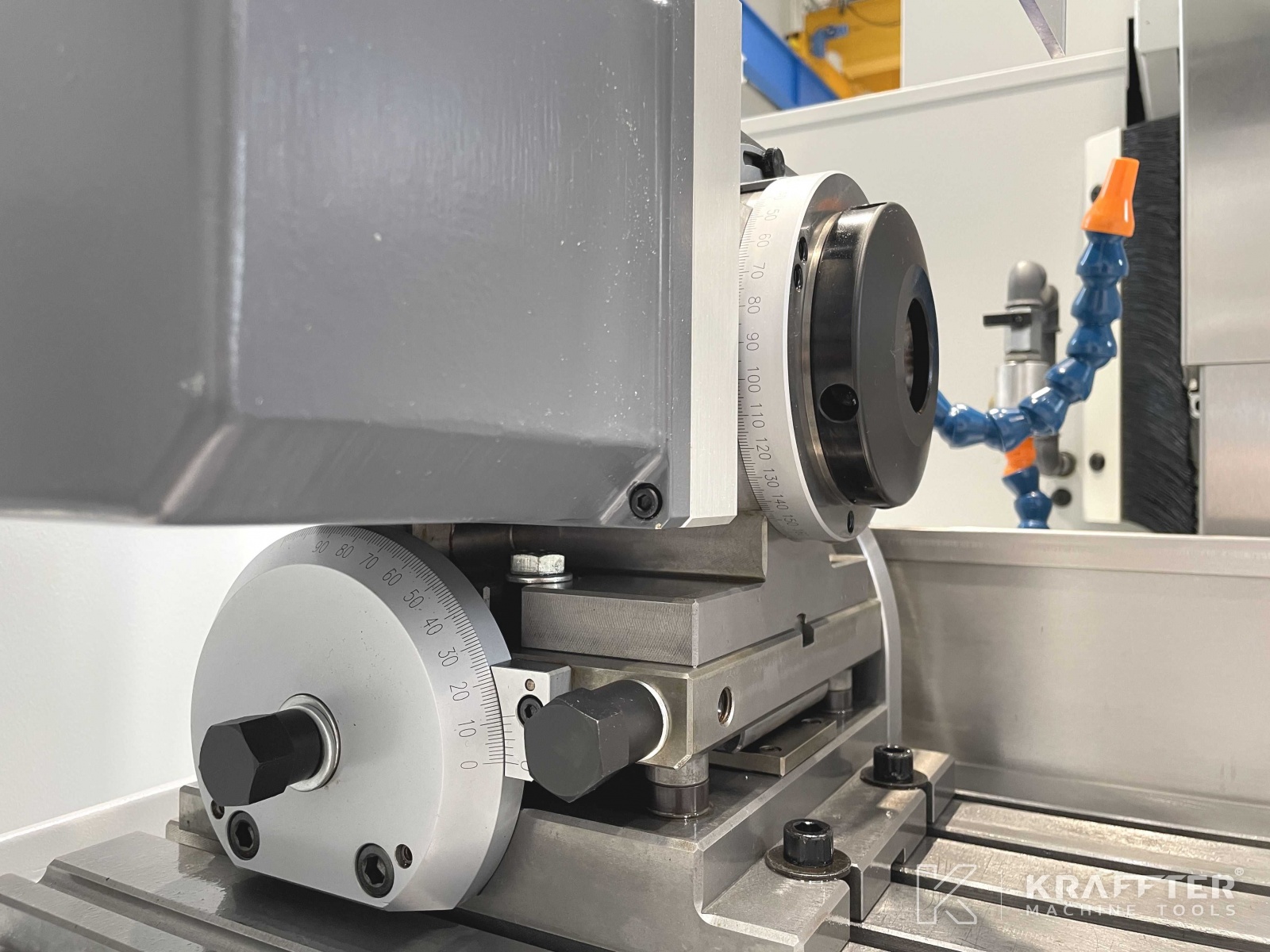

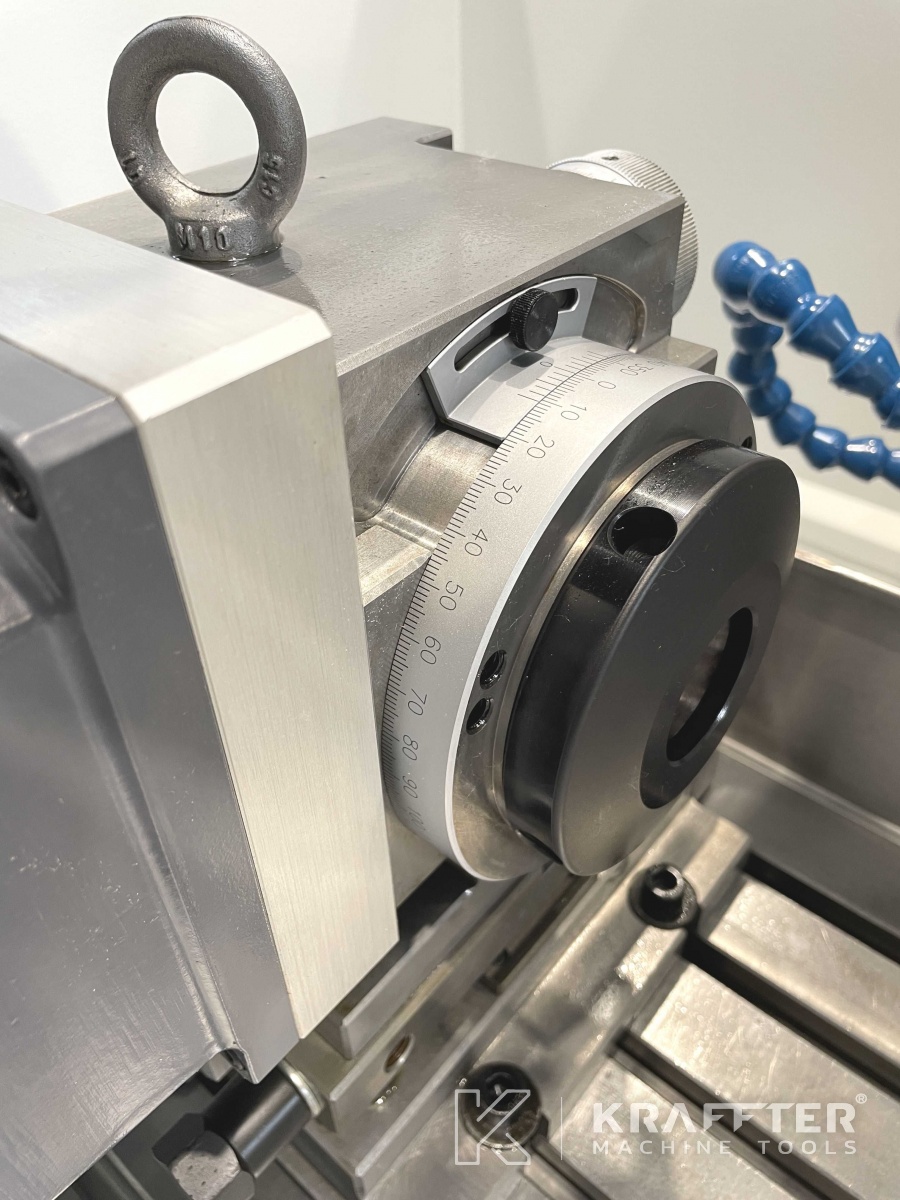

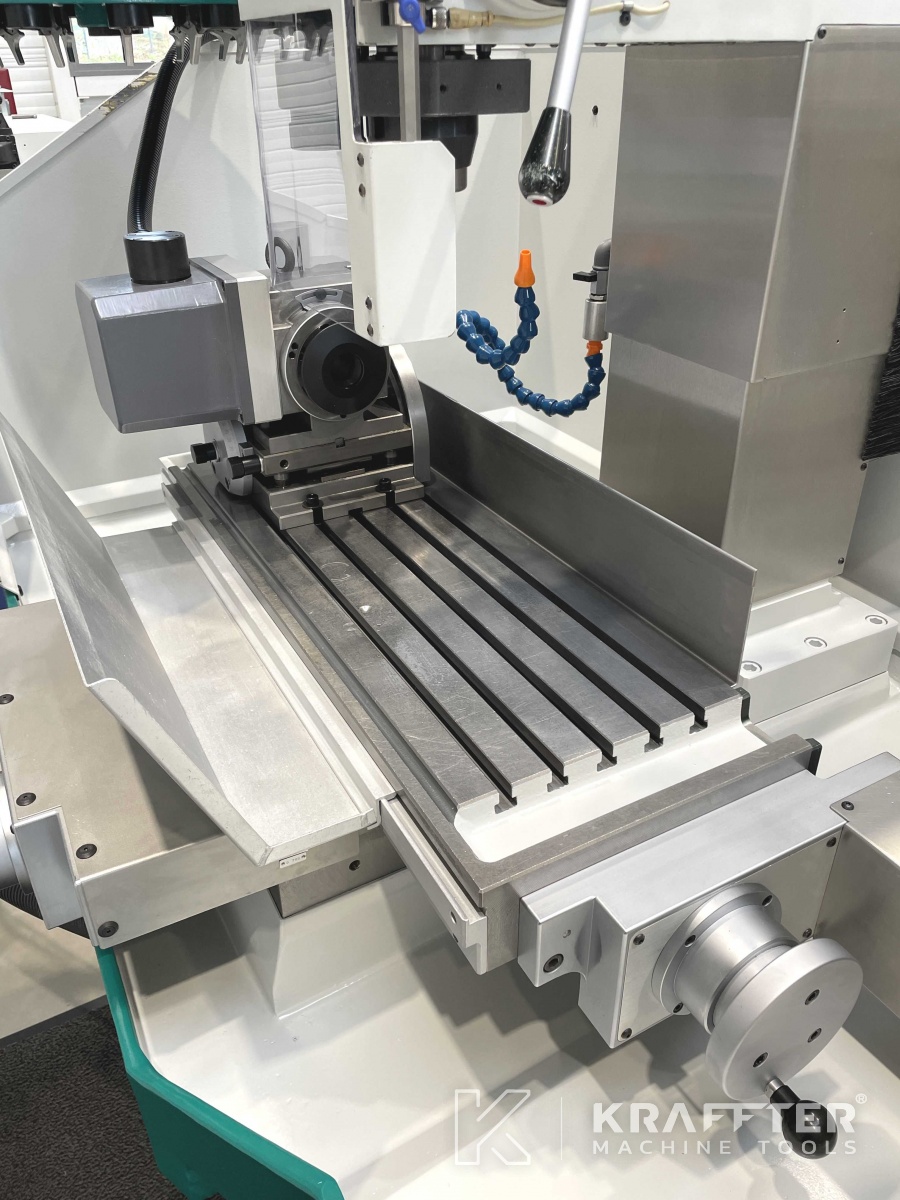

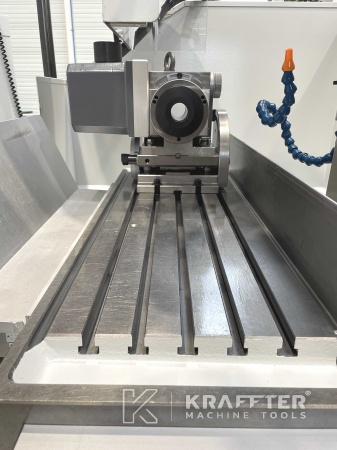

x1 4° eje FEHLMANN tipo AT100 CNC fijación CA para pinzas F38 - 0,001° de indexación

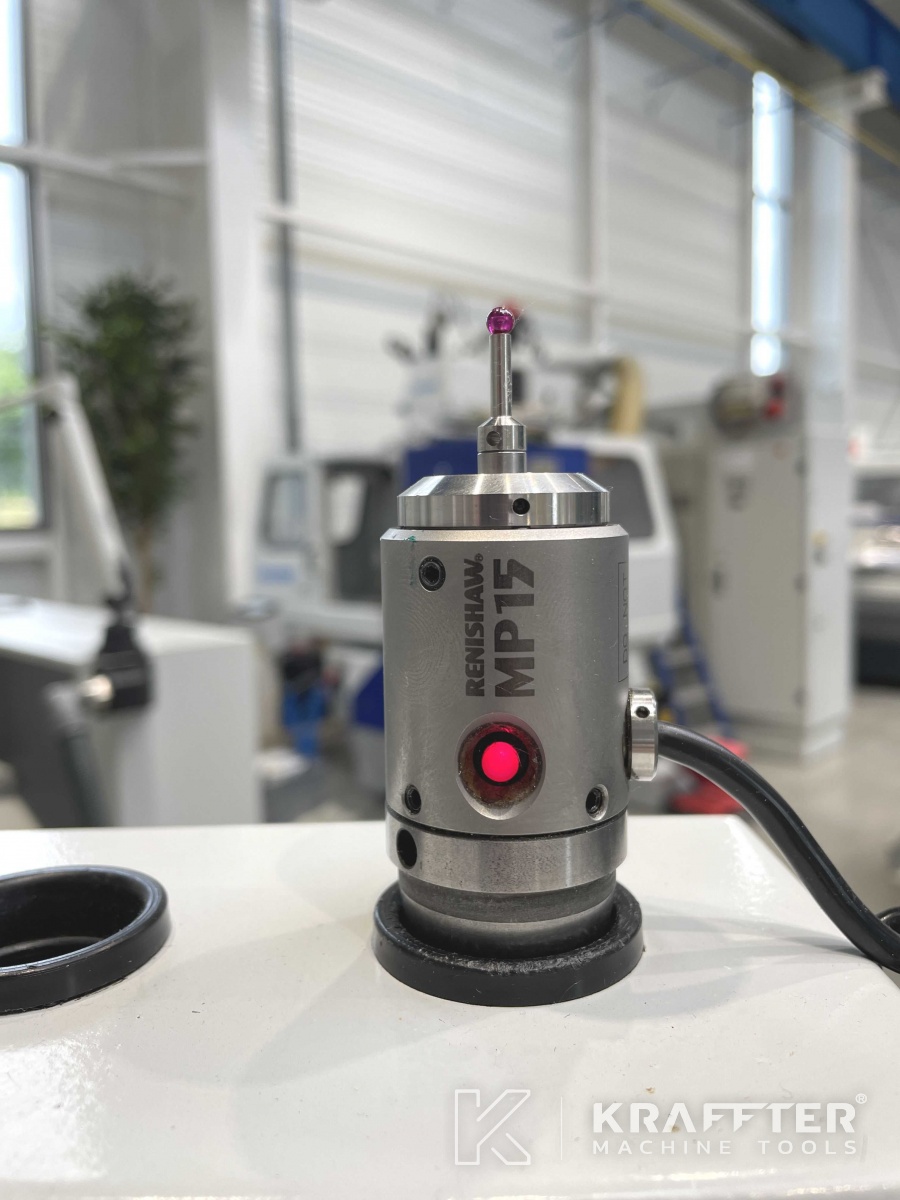

x1 palpador 3D RENISHAW MP 15
x1 husillo multiplicador SF32 NX6 (factor de multiplicación 6x) - velocidad máx.: 25.000 rpm
x2 casquillos de reducción SF32 a CM2 con espiga
x2 casquillos de reducción SF32 a CM1 con espiga
x3 portabrocas autoapretantes ALBRECHT 1-13 [mm]
x2 portabrocas autoapretantes ALBRECHT 0-6,5 [mm]

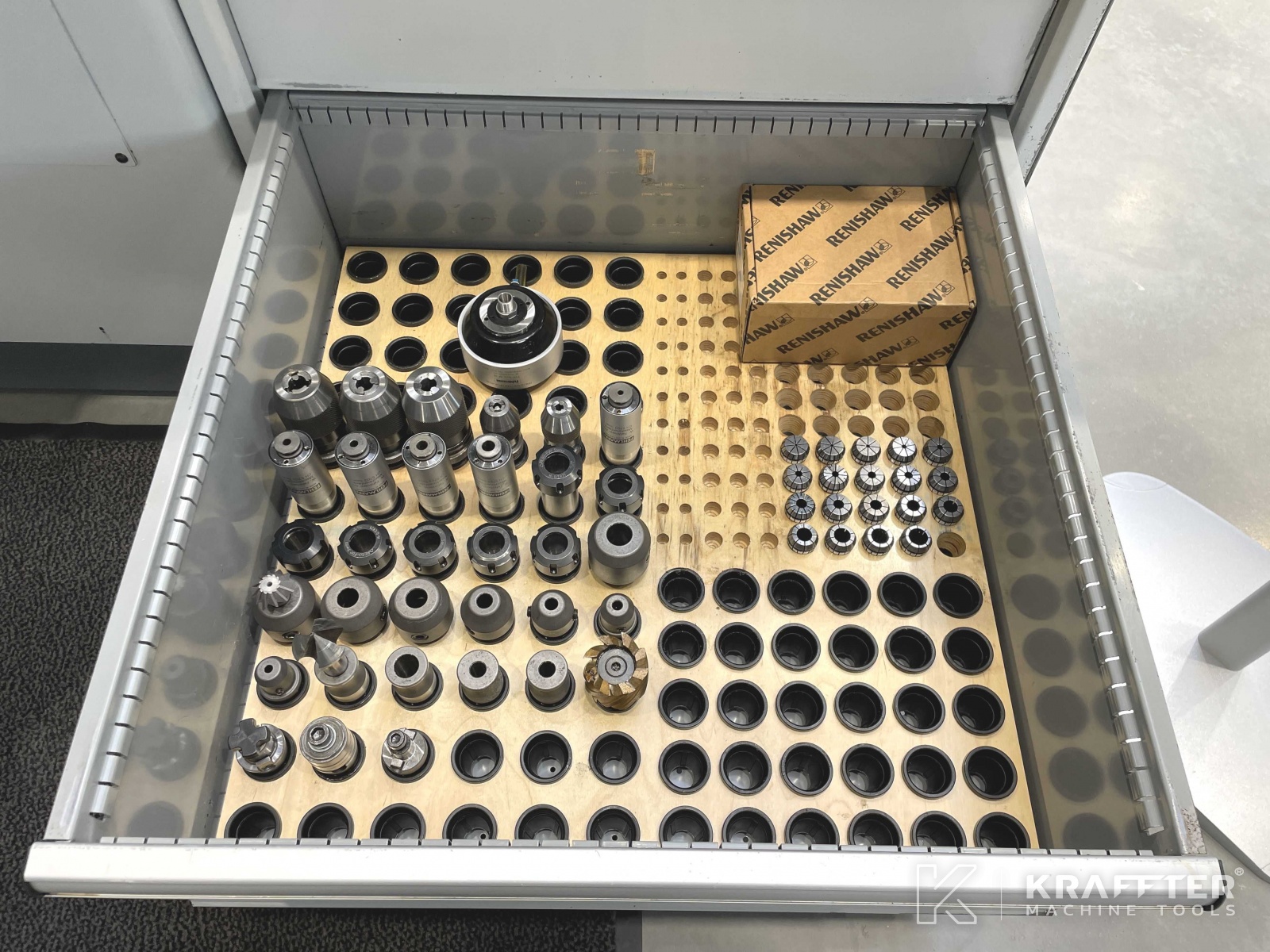

x6 portapinzas ESX25 con tuerca
x1 portapinzas ESX25 con tuerca - modelo largo
x1 portabrocas de roscar con embrague de fricción preajustado y compensación de longitud unidireccional M4
x1 mandril de roscar con embrague de fricción preajustado y compensación de longitud unidireccional M5
x1 mandril de roscar con embrague de fricción preajustado y compensación longitudinal unidireccional M6
x1 mandril de aterrajar con embrague de fricción preajustado y compensación longitudinal unidireccional M8
x1 mandril de roscar con embrague de fricción preajustado y compensación longitudinal unidireccional M10
x1 mandril de fresado Ø8 [mm]
x1 mandril de fresado Ø10 [mm]
x1 husillo de fresado Ø12 [mm]
x3 husillos de fresado Ø16 [mm]
x1 husillo de fresado Ø20 [mm]
x4 husillos de fresado (para fresas con diferentes taladros)

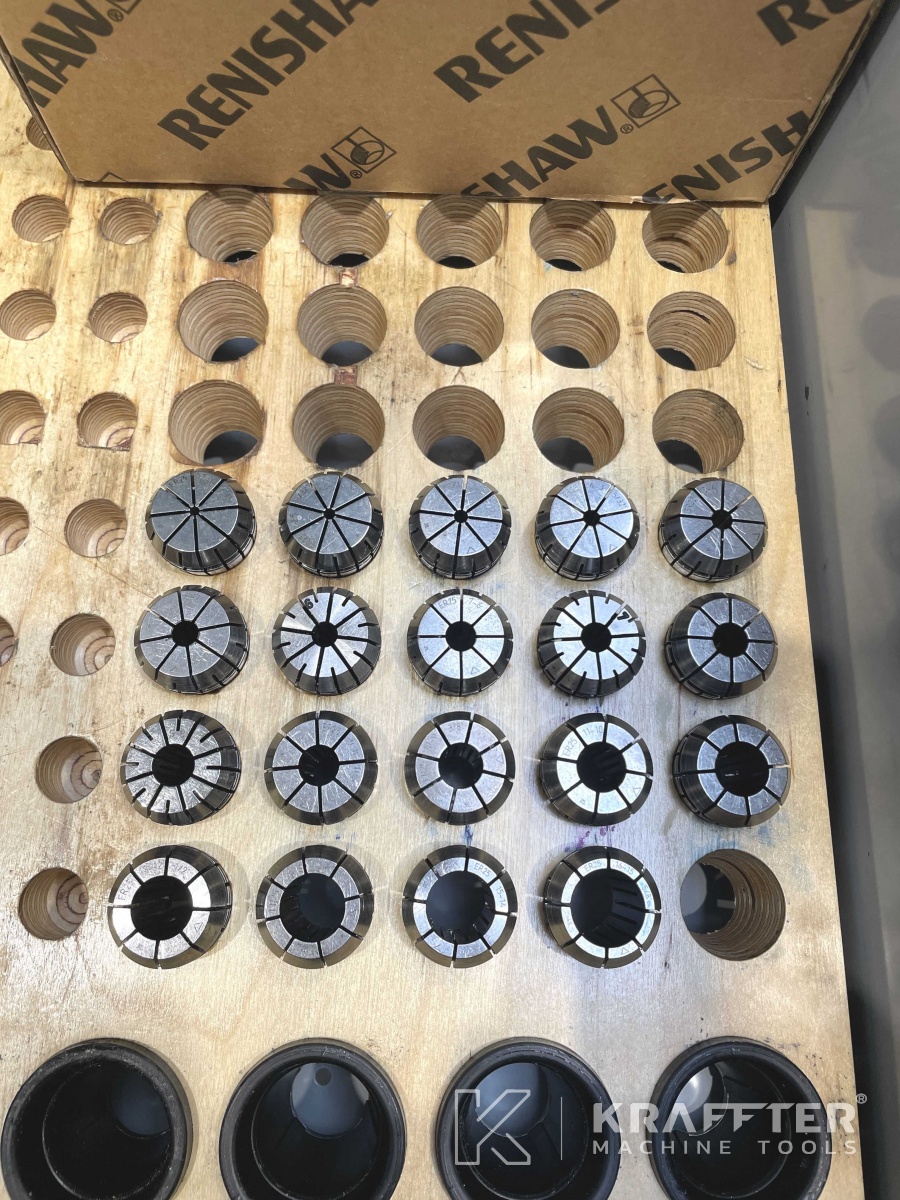

x1 pinza ER25 Ø2-1 [mm]
x1 pinza ER25 Ø2,5 [mm]
x1 pinza ER25 Ø3-2 [mm]
x1 pinza ER25 Ø4-3 [mm]
x1 pinza ER25 Ø5-4 [mm]
x1 pinza ER25 Ø6-5 [mm]
x1 pinza ER25 Ø6 [mm]
x1 pinza ER25 Ø7-6 [mm]
x1 pinza ER25 Ø7 [mm]
x1 pinza ER25 Ø8-7 [mm]
x2 pinzas ER25 Ø9-8 [mm]
x1 pinza ER25 Ø10-9 [mm]
x1 pinza ER25 Ø11-10 [mm]
x1 pinza ER25 Ø12-11 [mm]
x1 pinza ER25 Ø13-12 [mm]
x1 pinza ER25 Ø14-13 [mm]
x1 pinza ER25 Ø15-14 [mm]
x1 pinza ER25 Ø16-15 [mm]
x1 pinza F38 para divisores AT100 CNC AC Ø6 [mm]
x1 pinza F38 para divisores AT100 CNC AC Ø8 [mm]
x1 pinza F38 para divisores AT100 CNC AC Ø10 [mm]
x1 pinza F38 para divisores AT100 CNC AC Ø16 [mm]
x1 pinza F38 para divisores AT100 CNC AC Ø20 [mm]

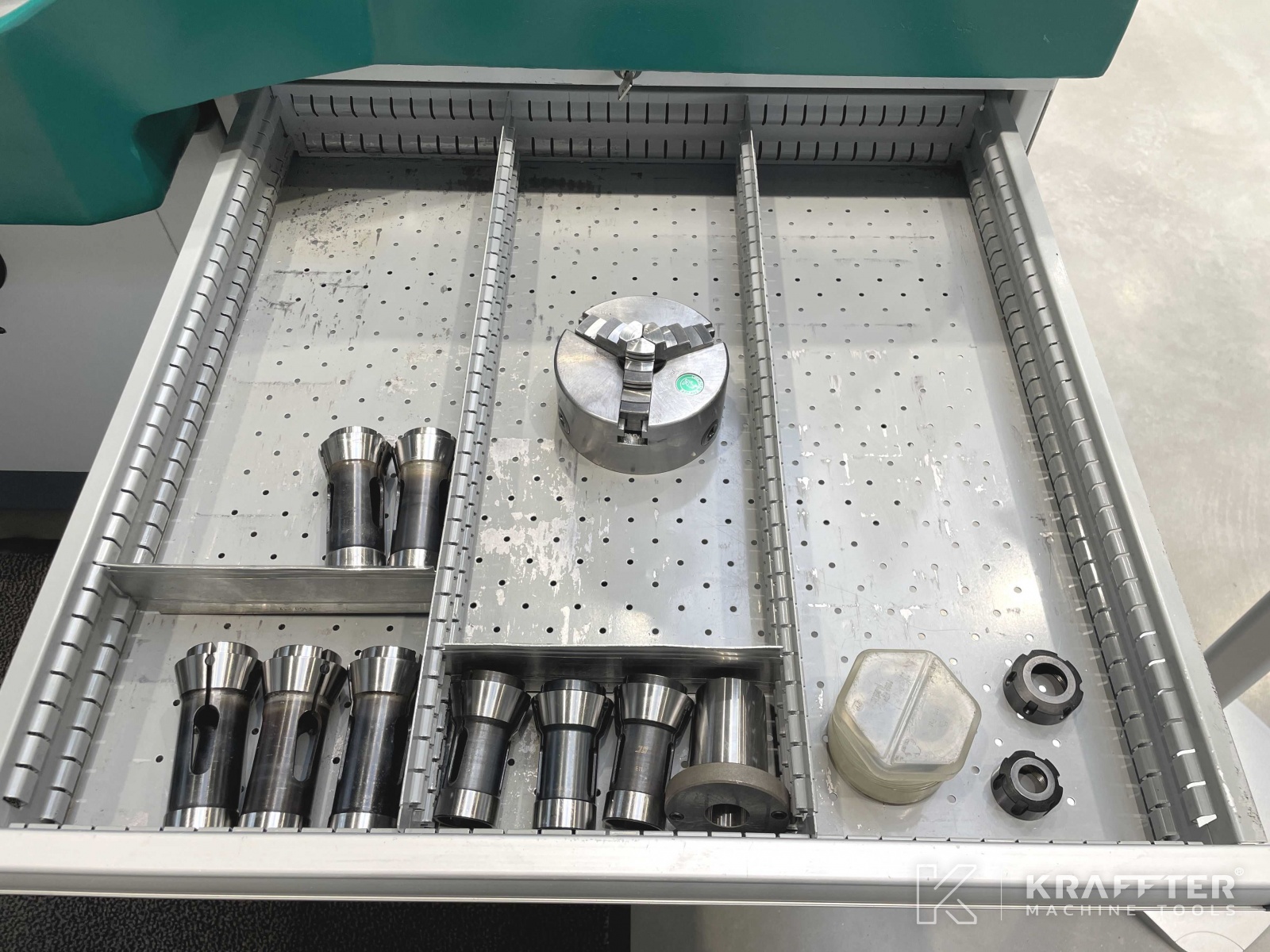

x1 plato con 3 mordazas concéntricas Ø125 [mm}
x1 lámpara WALDMANN - iluminación 8500K

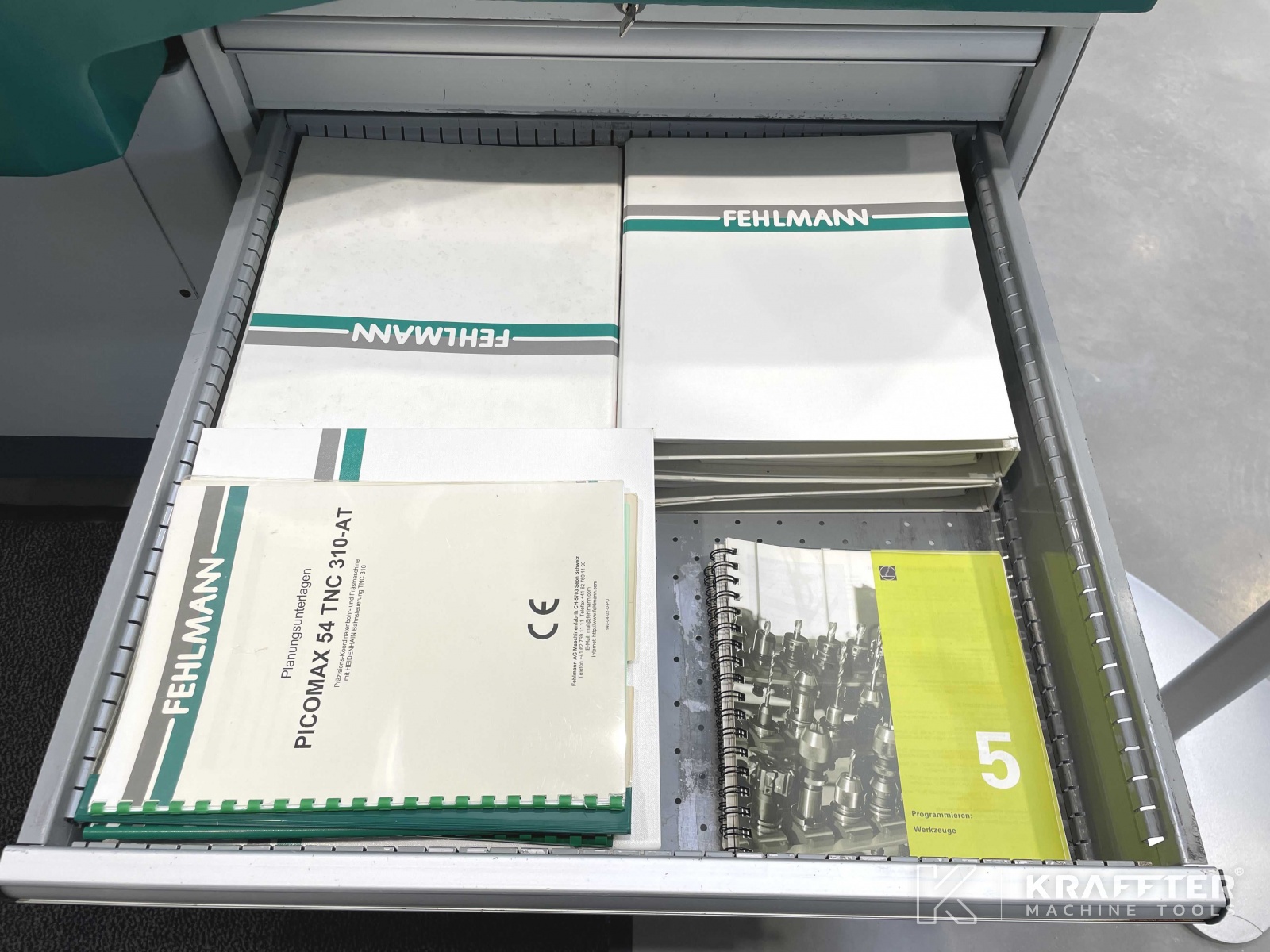

x1 manual de usuario, mantenimiento
x1 manual de programación FEHLMANN / HEIDENHAIN TNC 310
x1 manual de esquemas eléctricos
