Vendido
Tipo de máquina : Fresadora CNC
Marca : FEHLMANN
N° de stock: 20690-018
Modelo : Picomax 54 TNC 320
Año : 2008
Ubicación : 73240 St-Genix-les-Villages, FRANCE
¡MAQUINA VENDIDA!
¿Está interesado en un modelo similar?
Déjenos sus datos de contacto:
Especificaciones técnicas

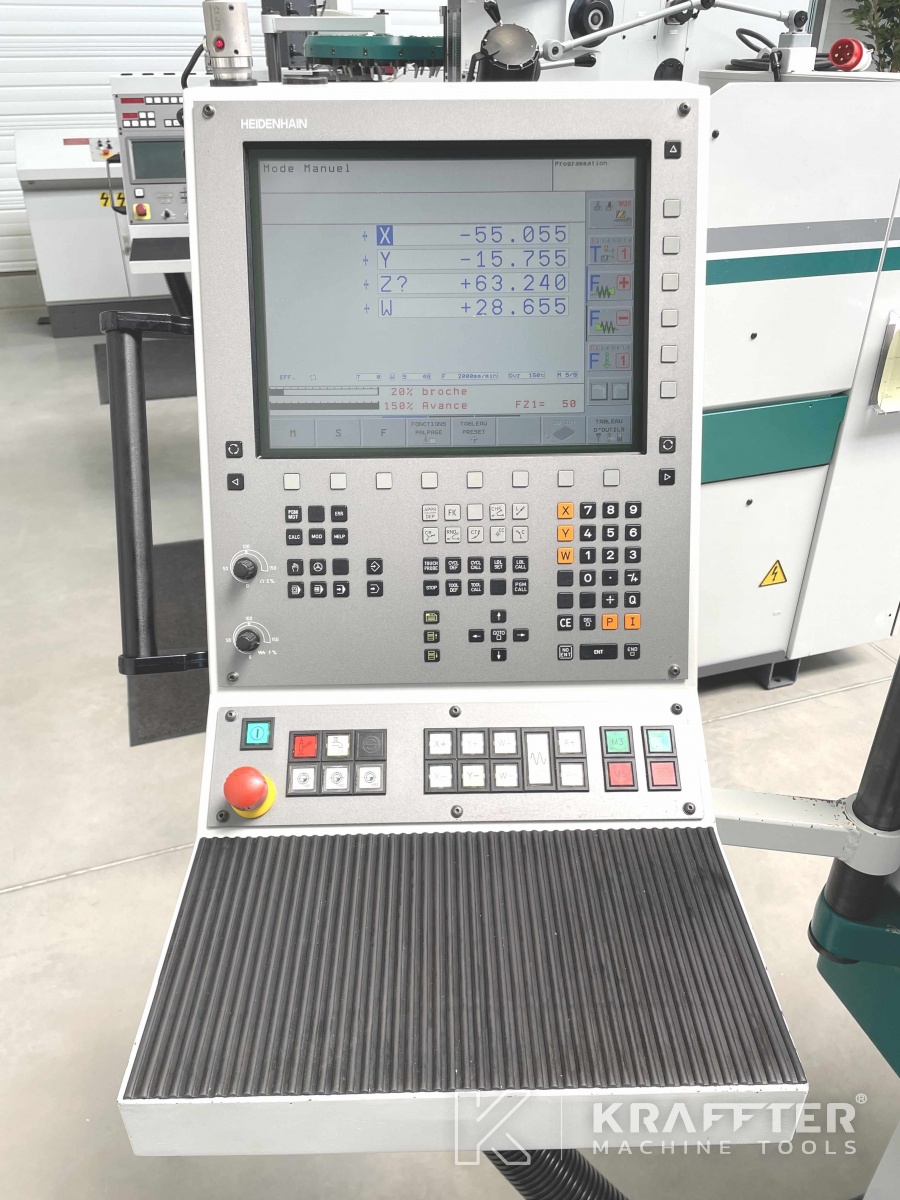

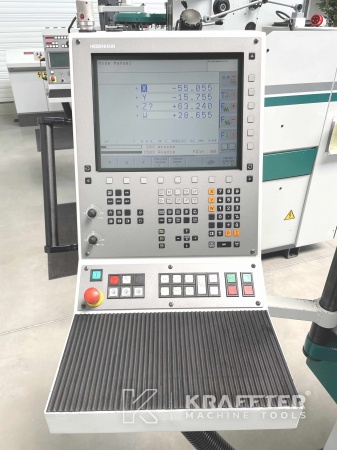

Tipo de CNC
HEIDENHAIN TNC 320
Número de ejes
3
Recorrido del eje X
500 [mm]
Recorrido del eje Y
260 [mm]
Recorrido del eje Z
490 [mm]
Recorrido del manguito de perforación
160 [mm]
Distancia máx. husillo/mesa
610 [mm]

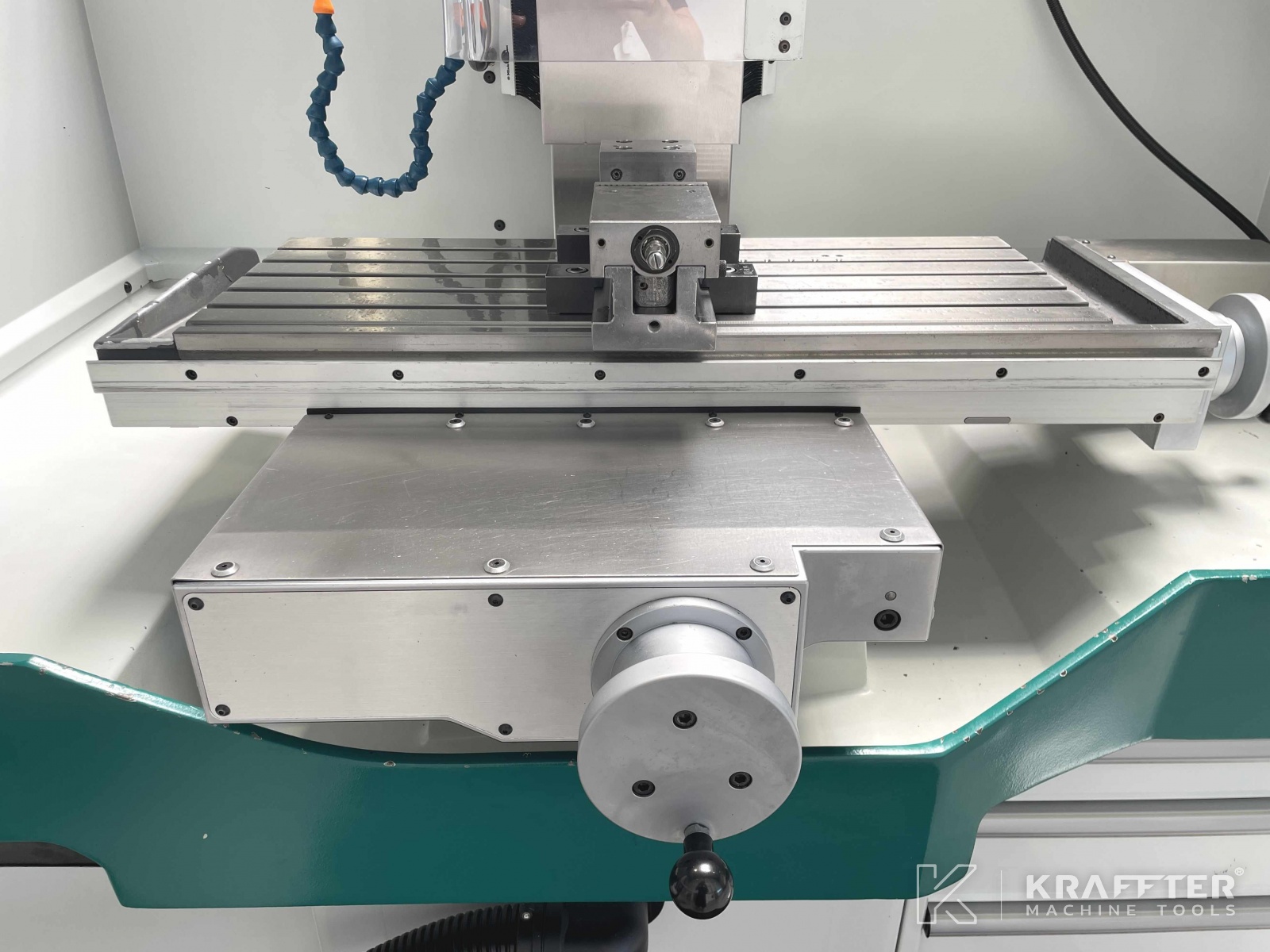

Longitud de mesa
880 [mm]
Anchura de la mesa
320 [mm]
Peso máximo admisible sobre la mesa
300 [Kg]
Cono del husillo
SF32
Velocidad mínima del husillo
100 [rpm]
Velocidad máxima del husillo
9000 [rpm]
Palpador de pieza
RENISHAW MP15

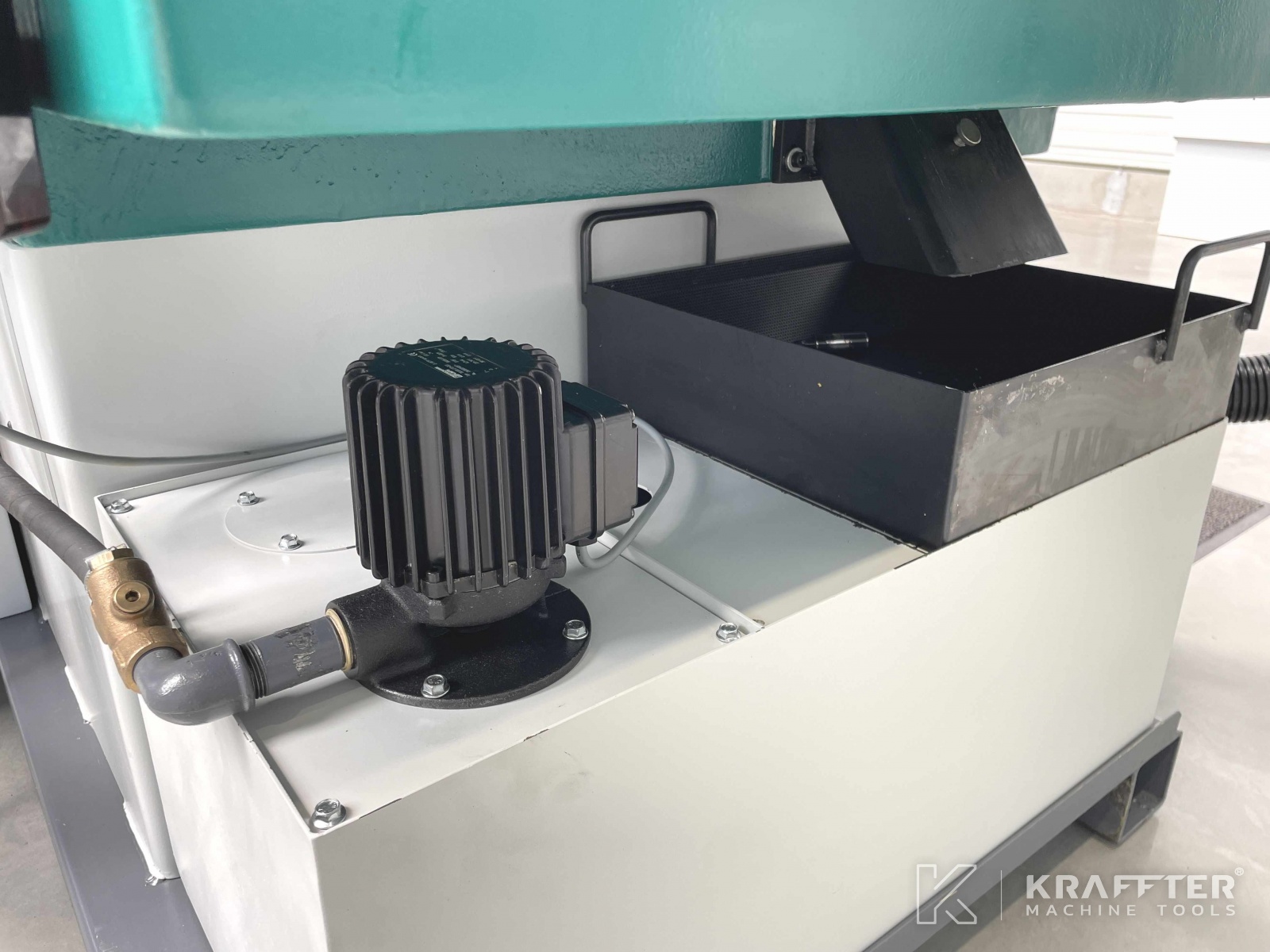

Capacidad del depósito de refrigerante
100 [l]

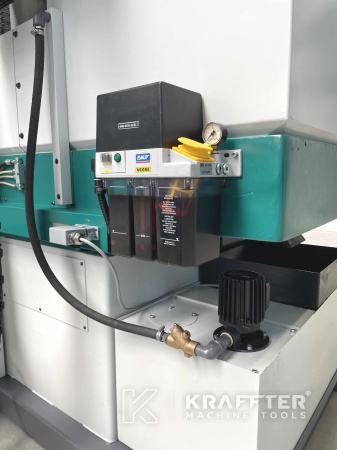

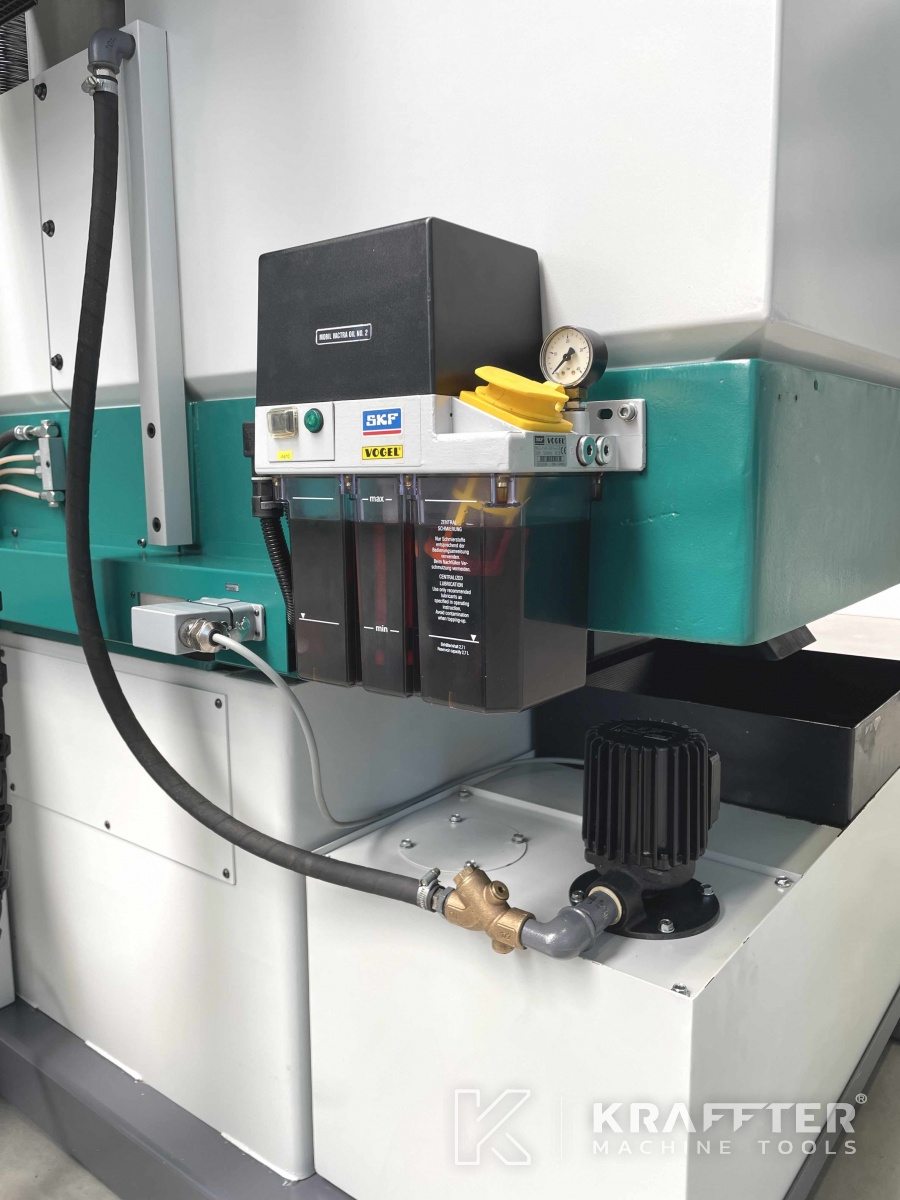

Lubricación centralizada
Automatique - WILLY VOGEL
Suministro de tensión
400 [V]
Dimensiones
2200 x 2100 x 2250 [mm]
Peso
2150 [Kg]

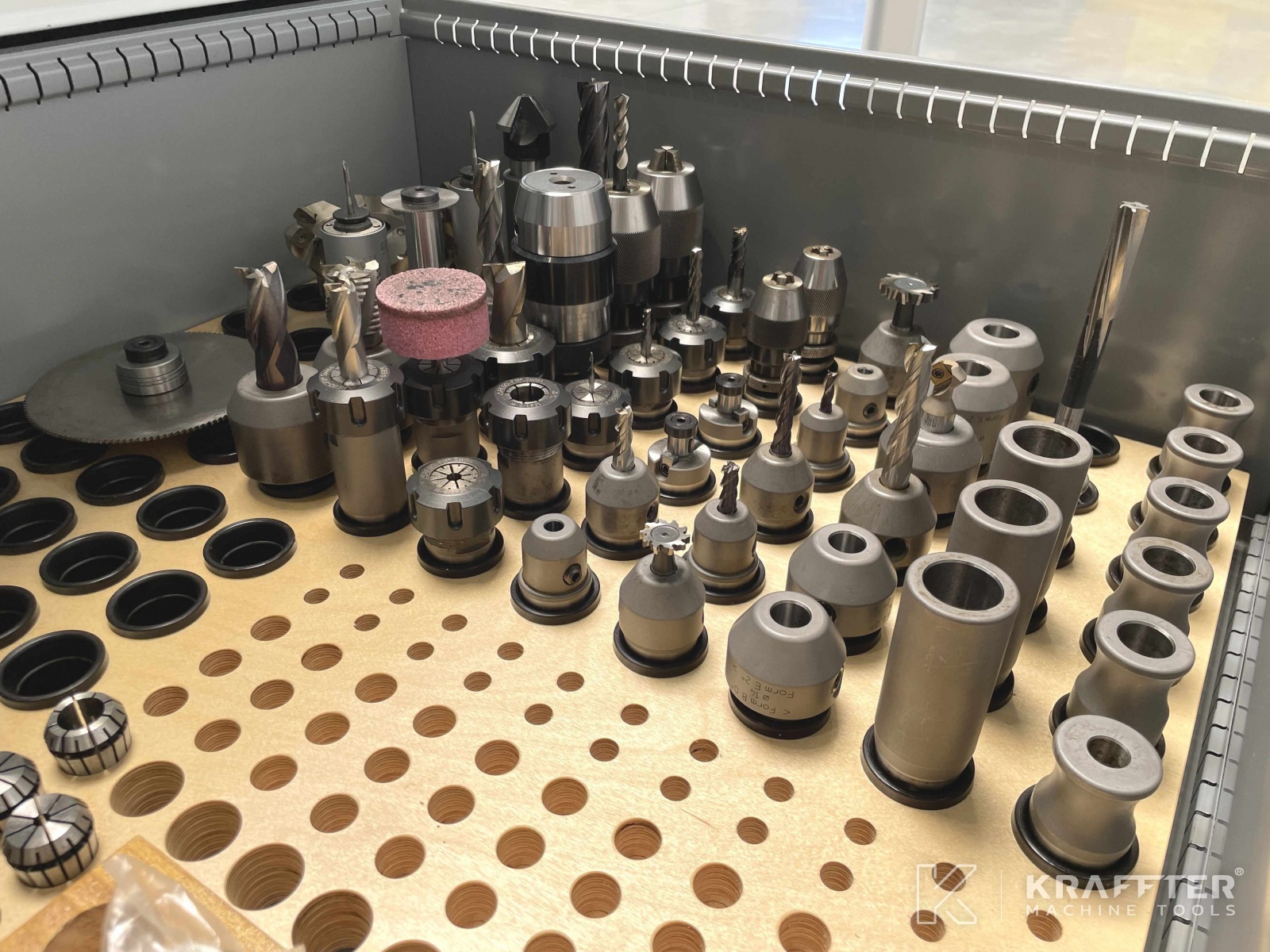

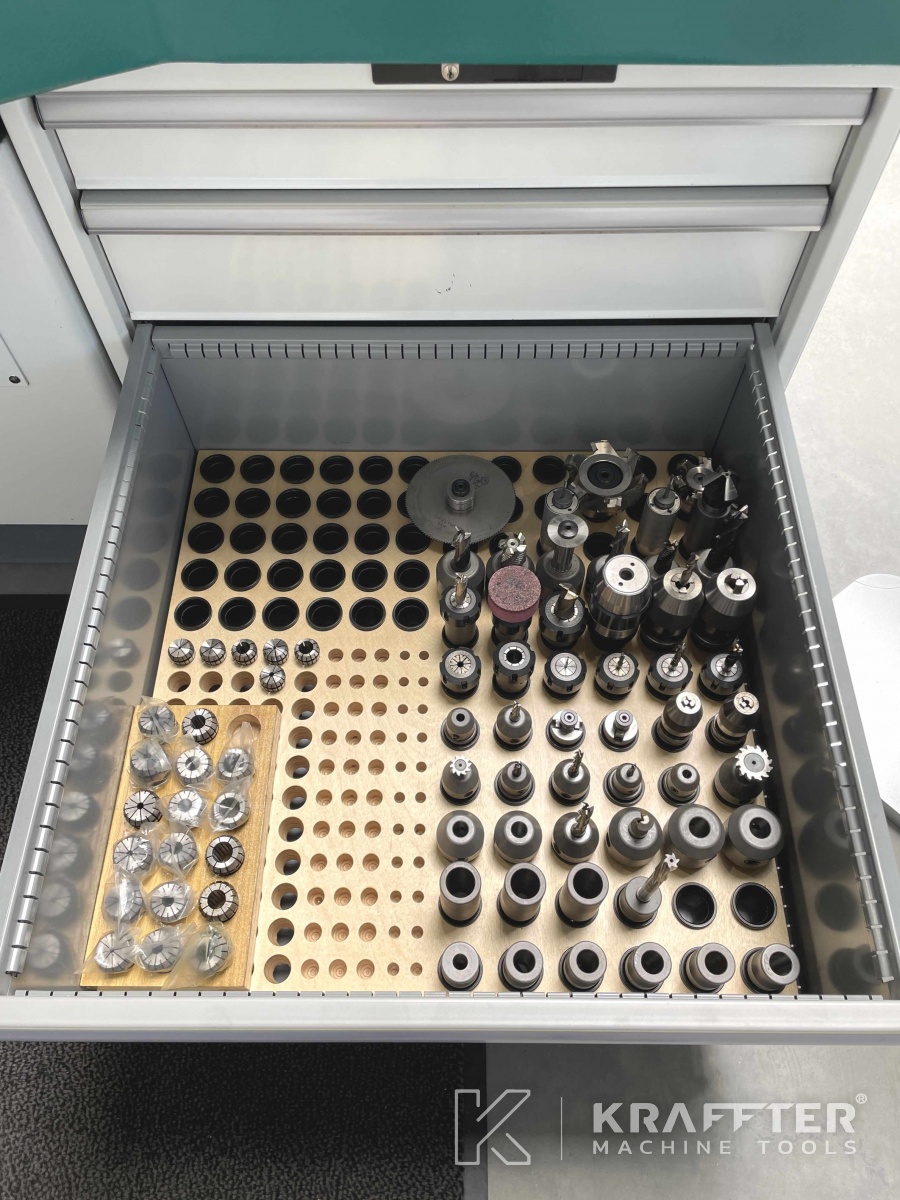

Información adicional

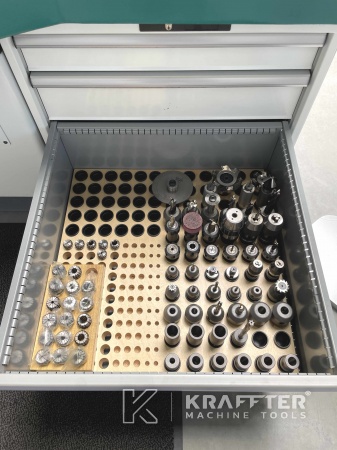

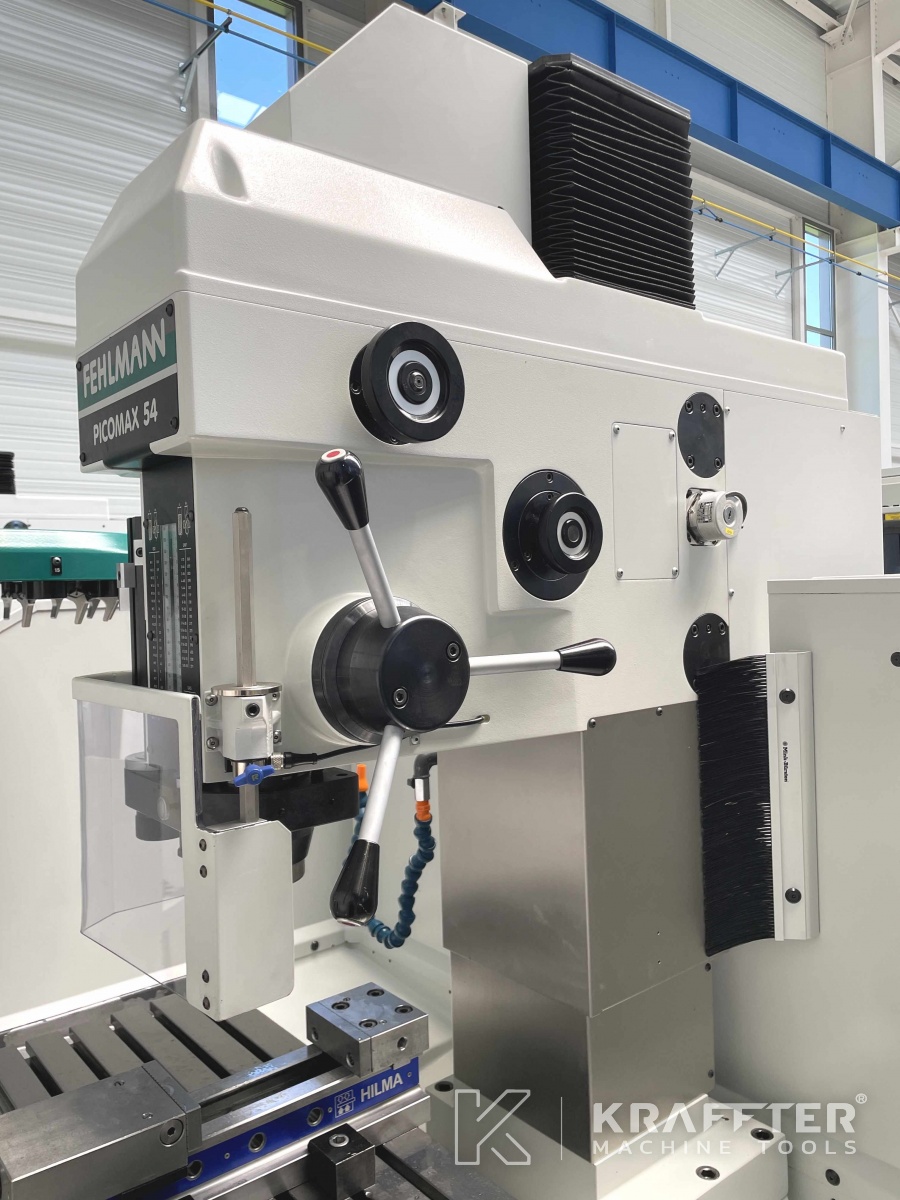

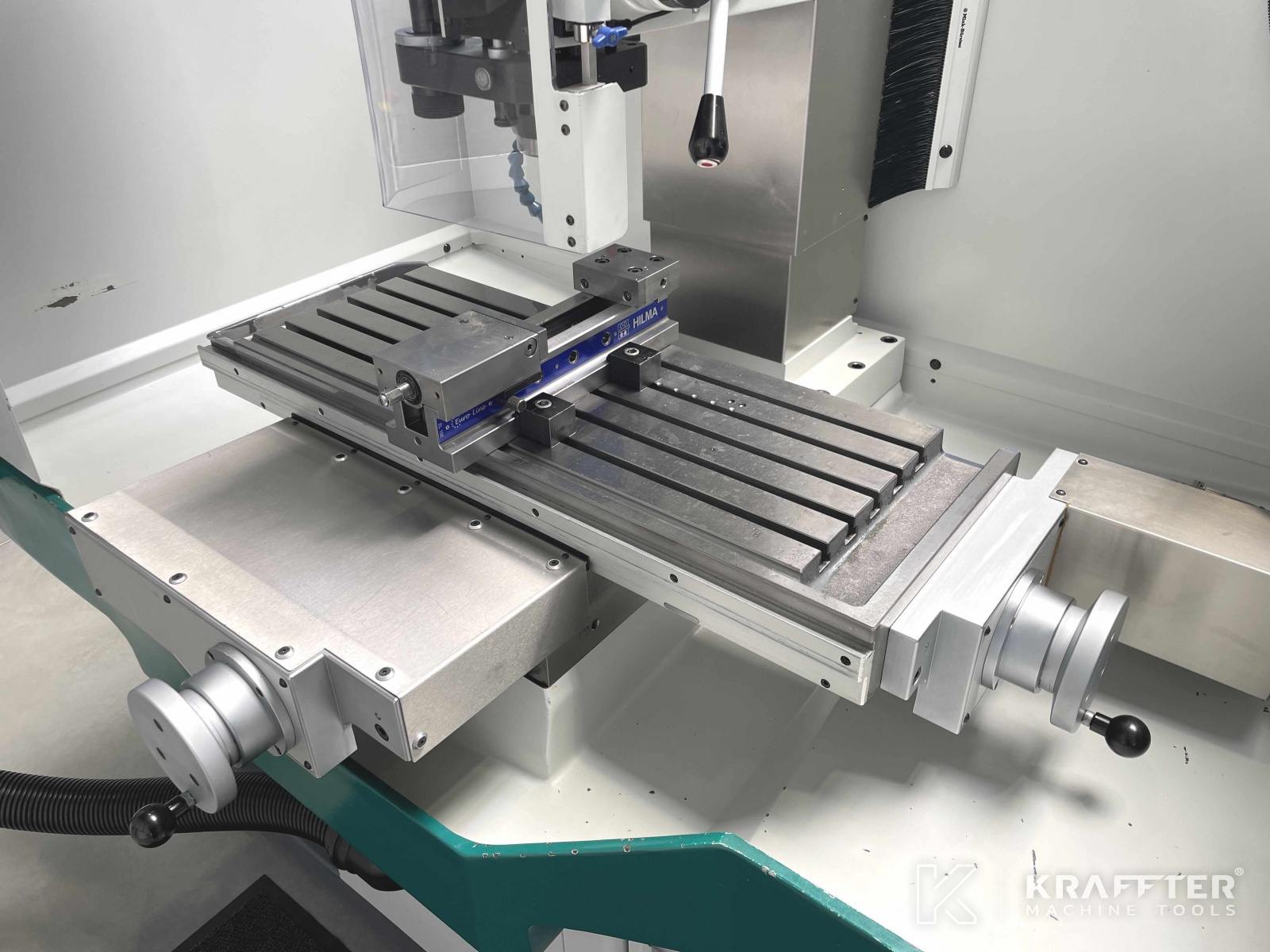

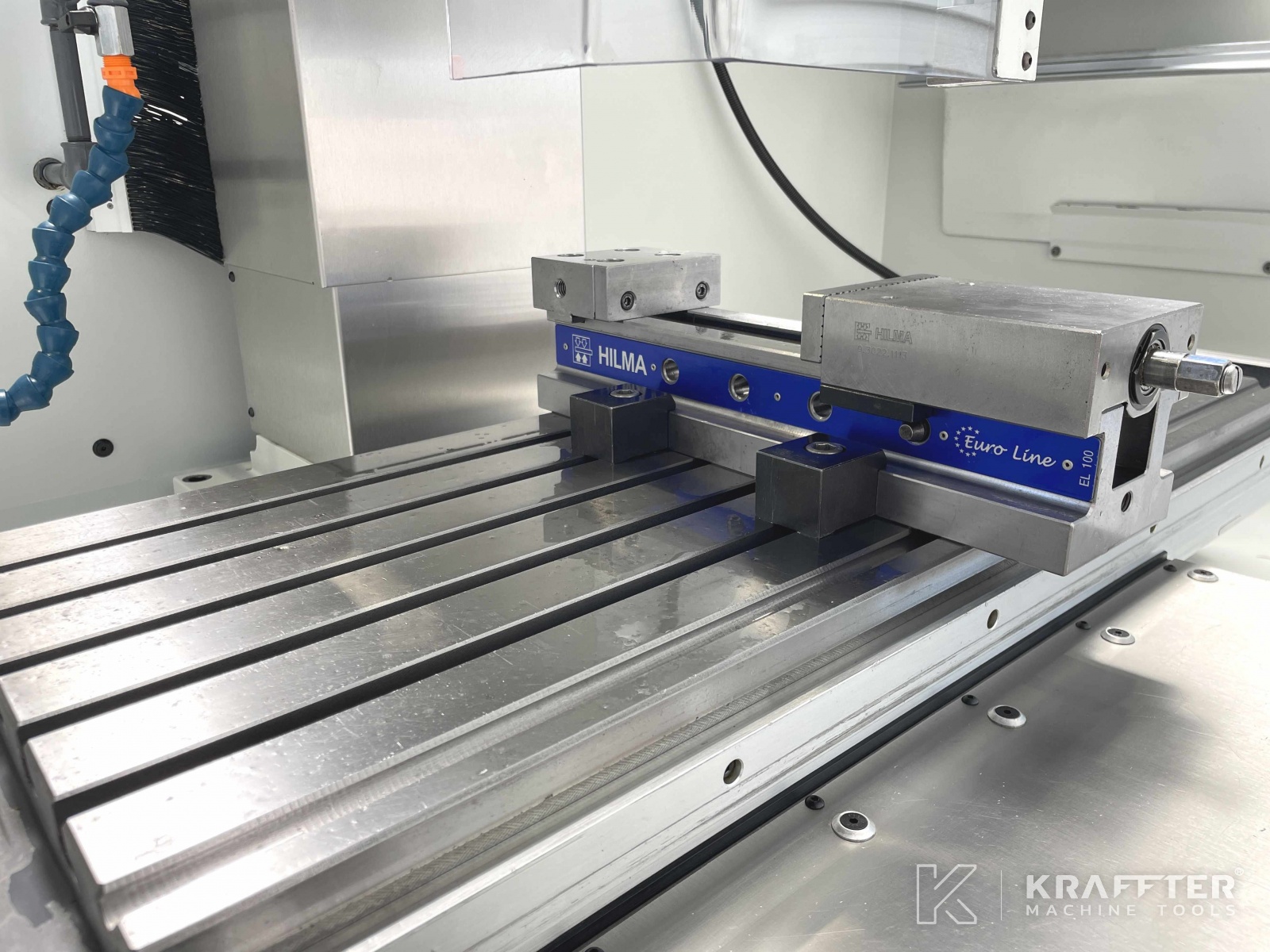

x1 mordaza de fresado rectificada HILMA tipo EL100 - ancho de mordaza : 100 [mm] / apertura : 150 [mm]
x2 manguitos de reducción SF32 a CM1 con espiga
x5 manguitos de reducción SF32 a CM2 con espiga
x4 manguitos de reducción SF32 a CM3 con espiga
x2 portabrocas autoapretantes ALBRECHT 1-13 [mm]
x2 portabrocas autoapretantes ALBRECHT 0-6,5 [mm]
x5 portapinzas ER25
x3 portapinzas ER25 modelo largo
x1 portapinzas ER32

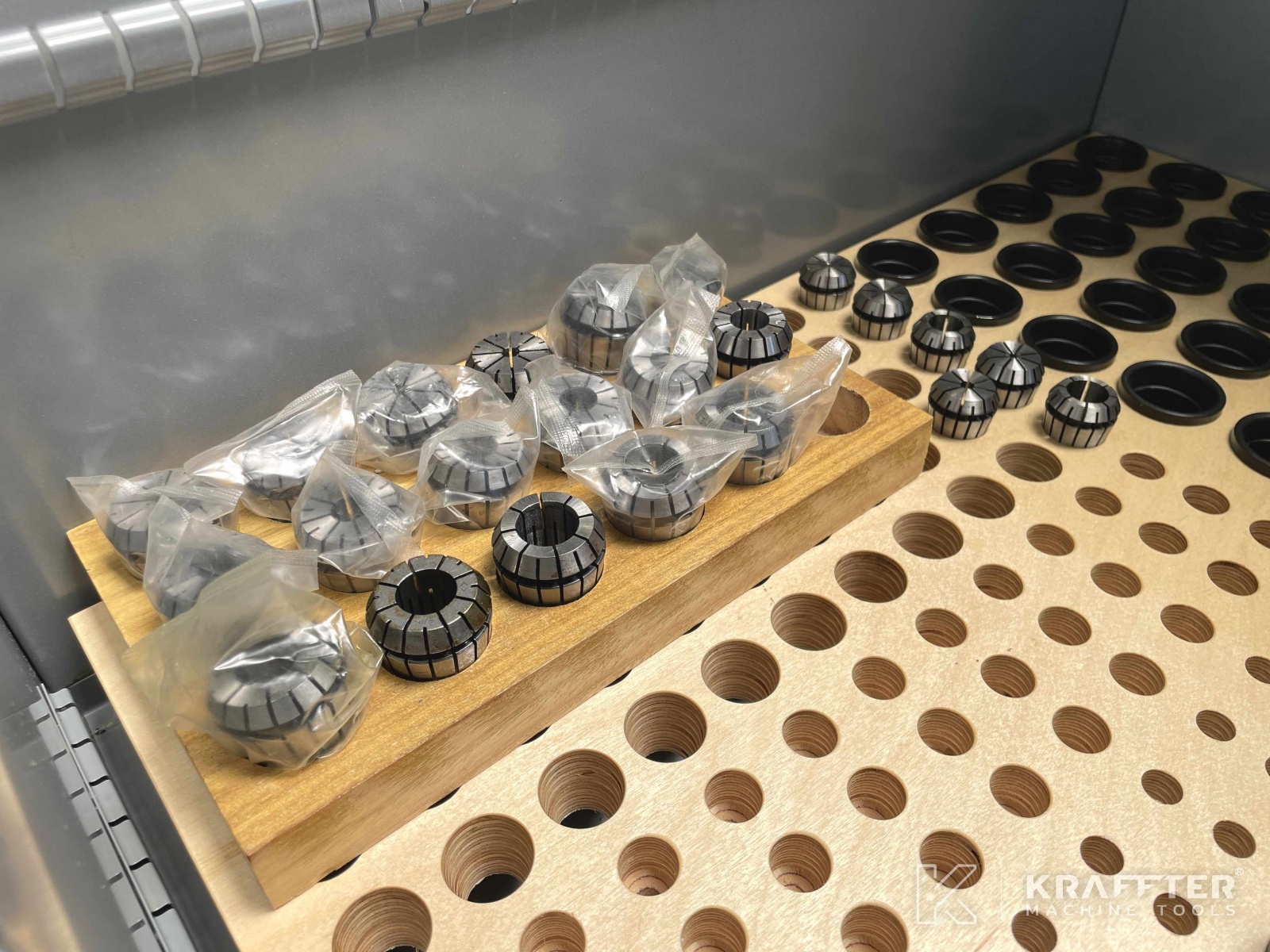

x1 pinza de sujeción ER25 Ø2-1 [mm]
x1 pinza de sujeción ER25 Ø2,5 [mm]
x1 pinza ER25 Ø3-2 [mm]
x1 pinza ER25 Ø4-3 [mm]
x1 pinza ER25 Ø5-4 [mm]
x1 pinza ER25 Ø6-5 [mm]
x1 pinza ER25 Ø7-6 [mm]
x1 pinza ER25 Ø8-7 [mm]
x1 pinza ER25 Ø9-8 [mm]
x1 pinza ER25 Ø11-10 [mm]
x1 pinza ER25 Ø13-12 [mm]
x1 pinza ER25 Ø15-14 [mm]
x1 pinza ER25 Ø16-15 [mm]
x1 pinza ER32 Ø3-2 [mm]
x1 pinza ER32 Ø4-3 [mm]
x1 pinza ER32 Ø5-4 [mm]
x1 pinza ER32 Ø6-5 [mm]
x1 pinza ER32 Ø7-6 [mm]
x1 pinza ER32 Ø8-7 [mm]
x1 pinza ER32 Ø9-8 [mm]
x1 pinza ER32 Ø10-9 [mm]
x1 pinza ER32 Ø11-10 [mm]
x1 pinza ER32 Ø12-11 [mm]
x1 pinza ER32 Ø13-12 [mm]
x1 pinza ER32 Ø14-13 [mm]
x1 pinza ER32 Ø15-14 [mm]
x1 pinza ER32 Ø16-15 [mm]
x1 pinza ER32 Ø17-16 [mm]
x1 pinza ER32 Ø18-17 [mm]
x1 pinza ER32 Ø19-18 [mm]
x1 pinza ER32 Ø20-19 [mm]
x1 mandril de roscar con embrague de fricción preajustado y compensación longitudinal unidireccional M3
x1 mandril de roscar con embrague de fricción preajustado y compensación de longitud unidireccional M4
x1 husillo de fresado Ø6 [mm]
x3 husillo de fresado Ø8 [mm]
x3 husillo de fresado Ø10 [mm]
x2 husillo de fresado Ø12 [mm]
x2 husillo de fresado Ø14 [mm]
x3 husillos de fresado Ø16 [mm]
x2 husillo de fresado Ø18 [mm]
x4 husillo de fresado Ø20 [mm]
x2 tacos de fresa Ø13 [mm]
x1 bloque de fresa con husillo SECO de 6 placas Ø80 [mm]
x1 bloque de fresas con 6 plaquitas SECO Ø50 [mm] tourteau
x1 manual de usuario, mantenimiento
x1 manual de programación FEHLMANN / HEIDENHAIN TNC 320
x1 manual de esquemas eléctricos
