Vendido

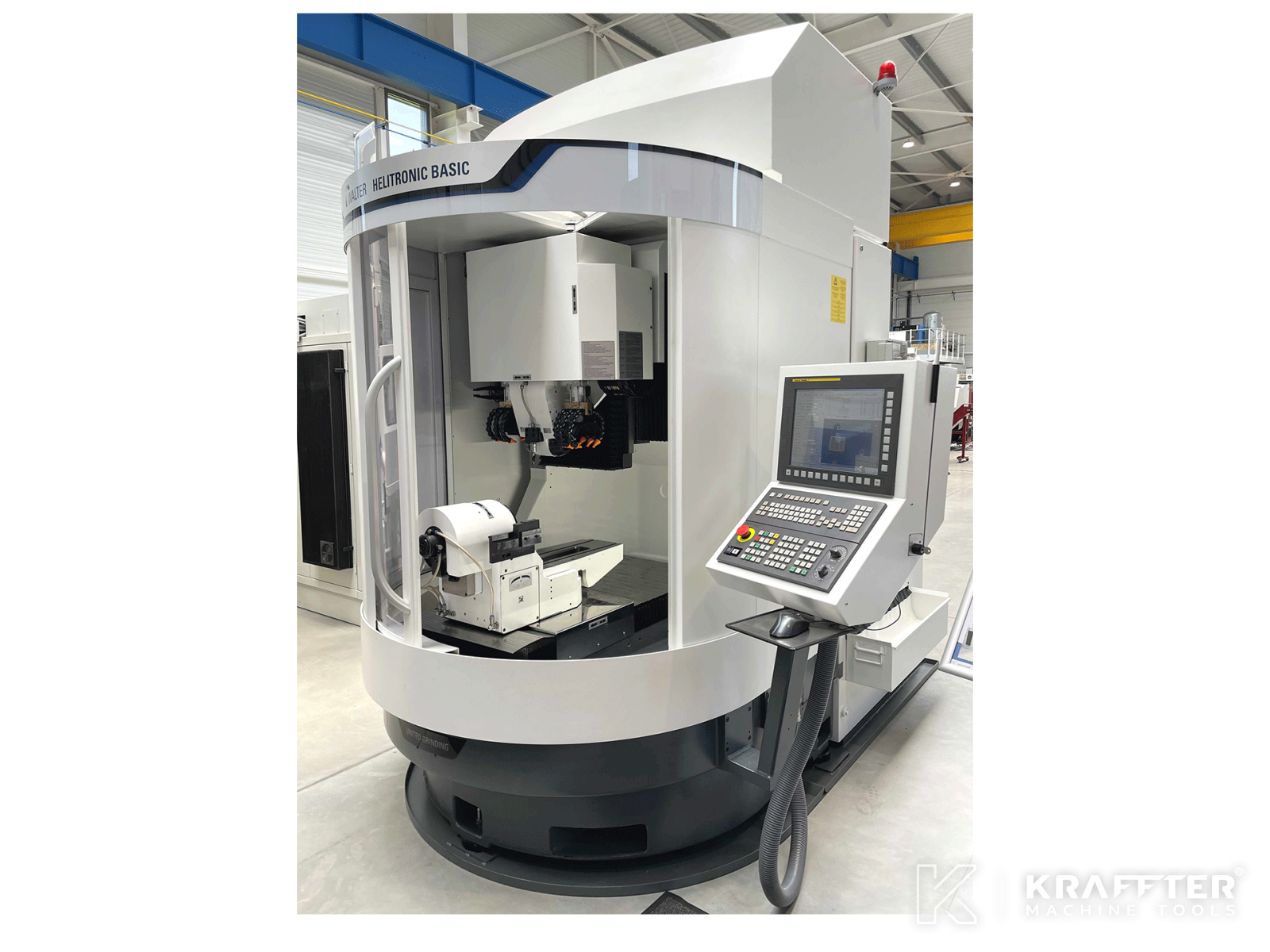

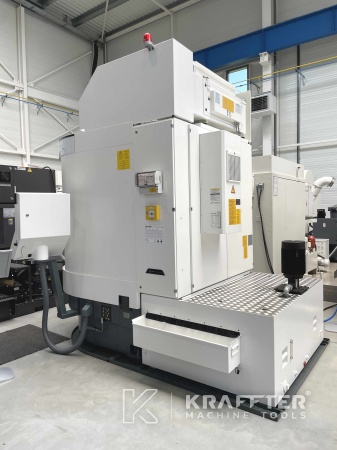

Tipo de máquina : Afiladora CNC
Marca : WALTER
N° de stock: 90085
Modelo : Helitronic Basic
Año : 2017
Ubicación : 73240 St-Genix-les-Villages, FRANCE
¡MAQUINA VENDIDA!
¿Está interesado en un modelo similar?
Déjenos sus datos de contacto:
Especificaciones técnicas

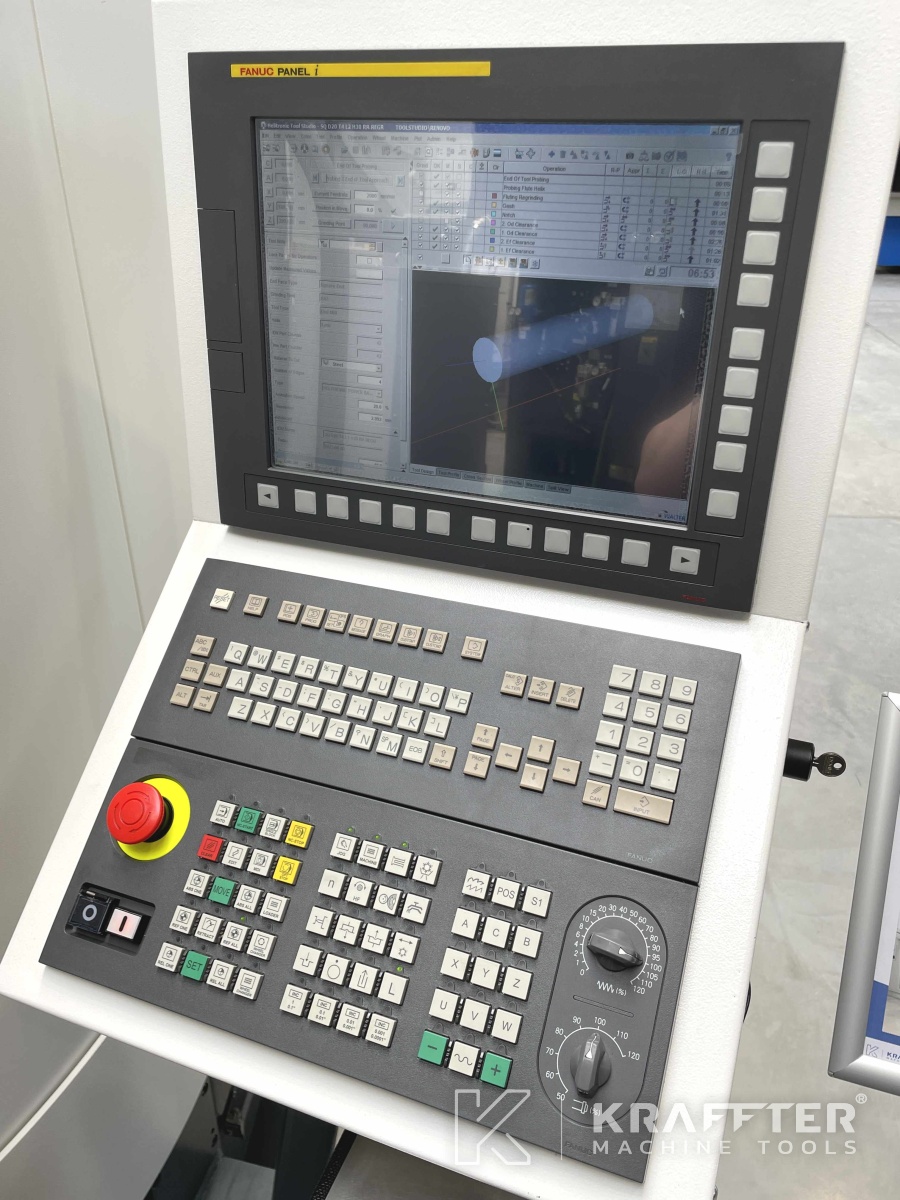

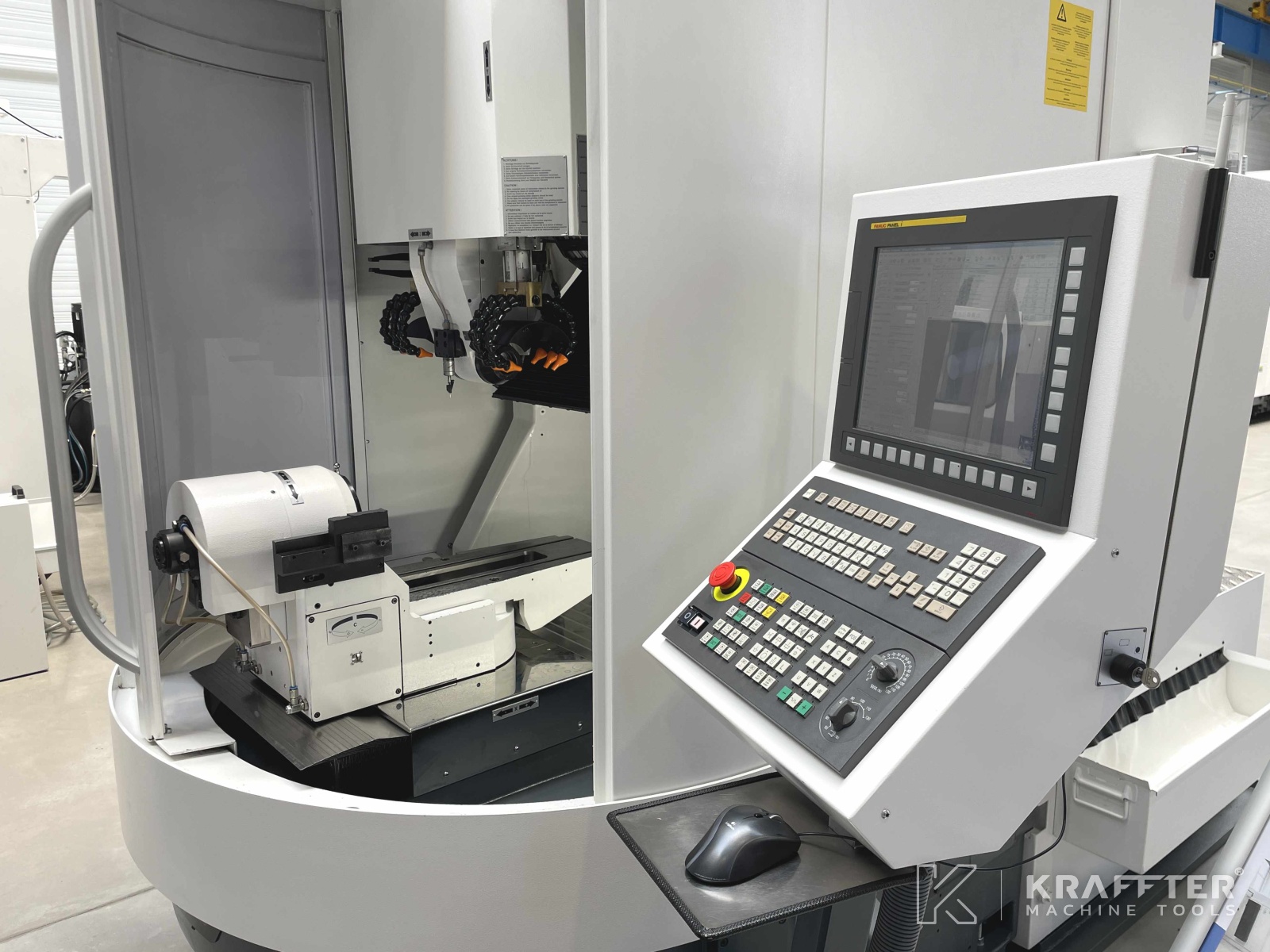

Tipo de CNC
FANUC
Versión de software instalada
Helitronic Tool Studio 2.1 R5
Pantalla táctil en color
15 ["]
Número de ejes
5
Recorrido del eje X
470 [mm]
Recorrido del eje Y
330 [mm]
Recorrido del eje Z
640 [mm]
Velocidad de desplazamiento rápido de los ejes X, Y y Z
15000 [mm/min]
Recorrido del eje A
360 [°]
Recorrido del eje C
+/- 200 [°]
Longitud máxima de pieza: proceso completo de afilado
255 [mm]
Longitud máxima de pieza: rectificado cilíndrico
350 [mm]
Longitud máxima de pieza: rectificado frontal
280 [mm]
Diámetro máximo de afilado
320 [mm]
Diámetro máximo de afilado con mesa
290 [mm]

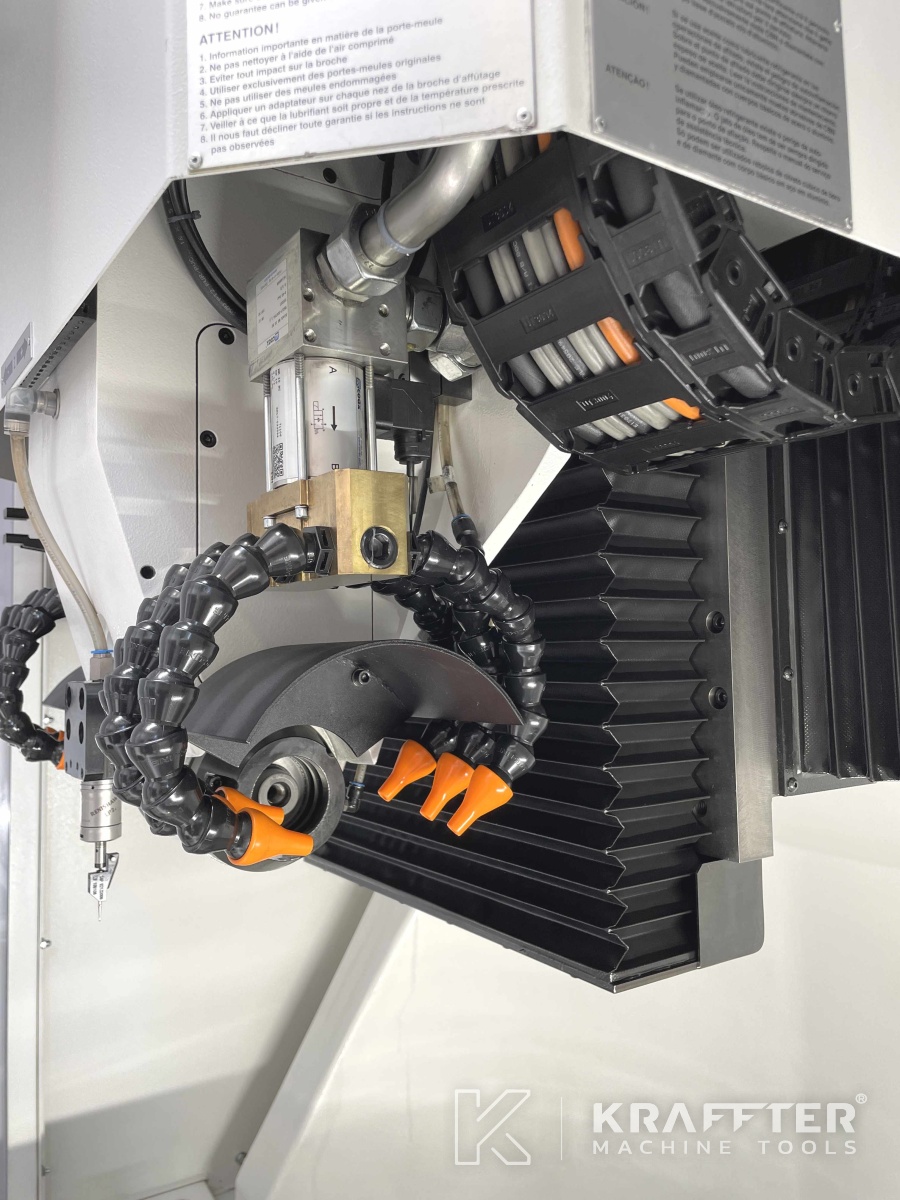

Cono del husillo portamuela
NCT
Diámetro del husillo portamuela
70 [mm]
Velocidad del husillo portamuela
10500 [rpm]
Potencia del husillo portamuela
7 [kW]
Diámetro máx. de la muela
150 [mm]

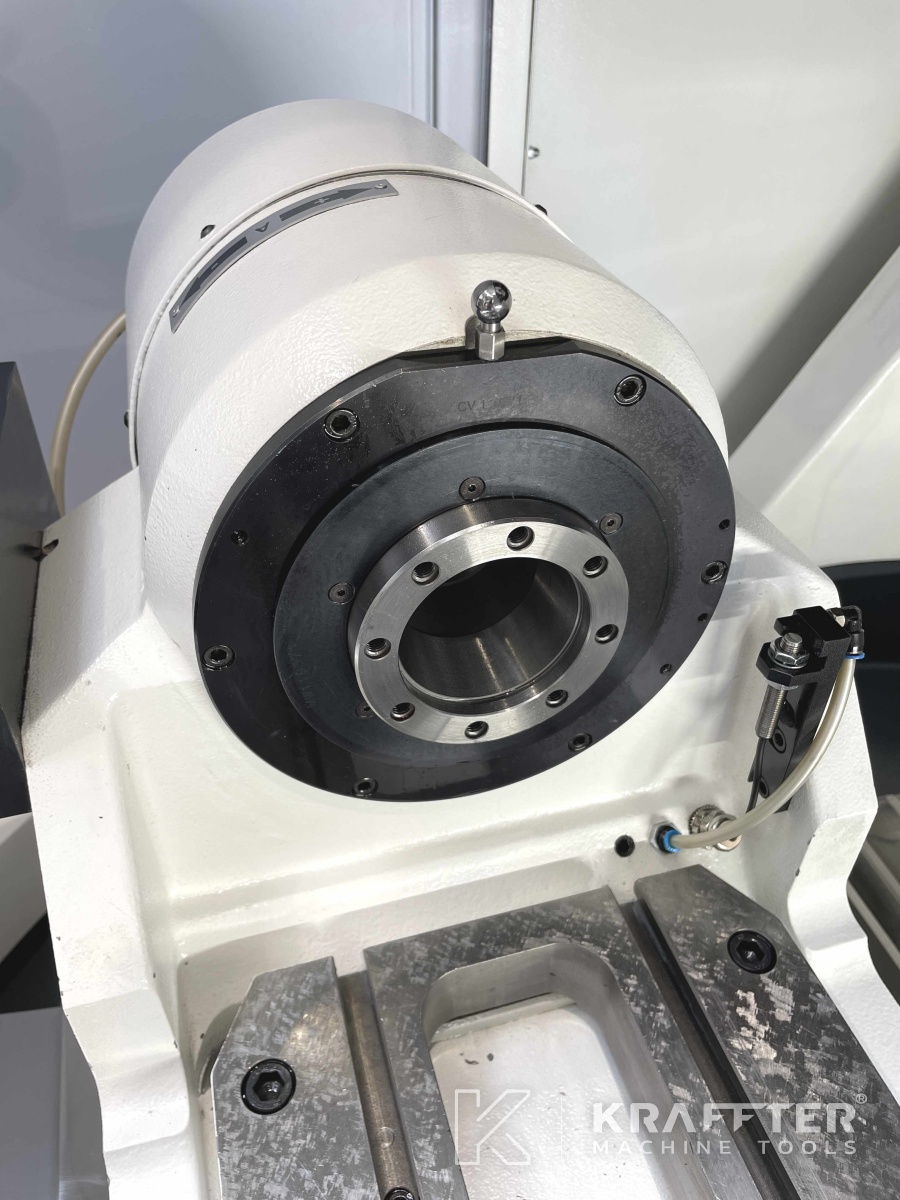

Nariz del husillo portapieza
ISO 50
Velocidad máxima del husillo portapieza
750 [rpm]
Peso máximo admisible del cabezal portapieza
20 [Kg]

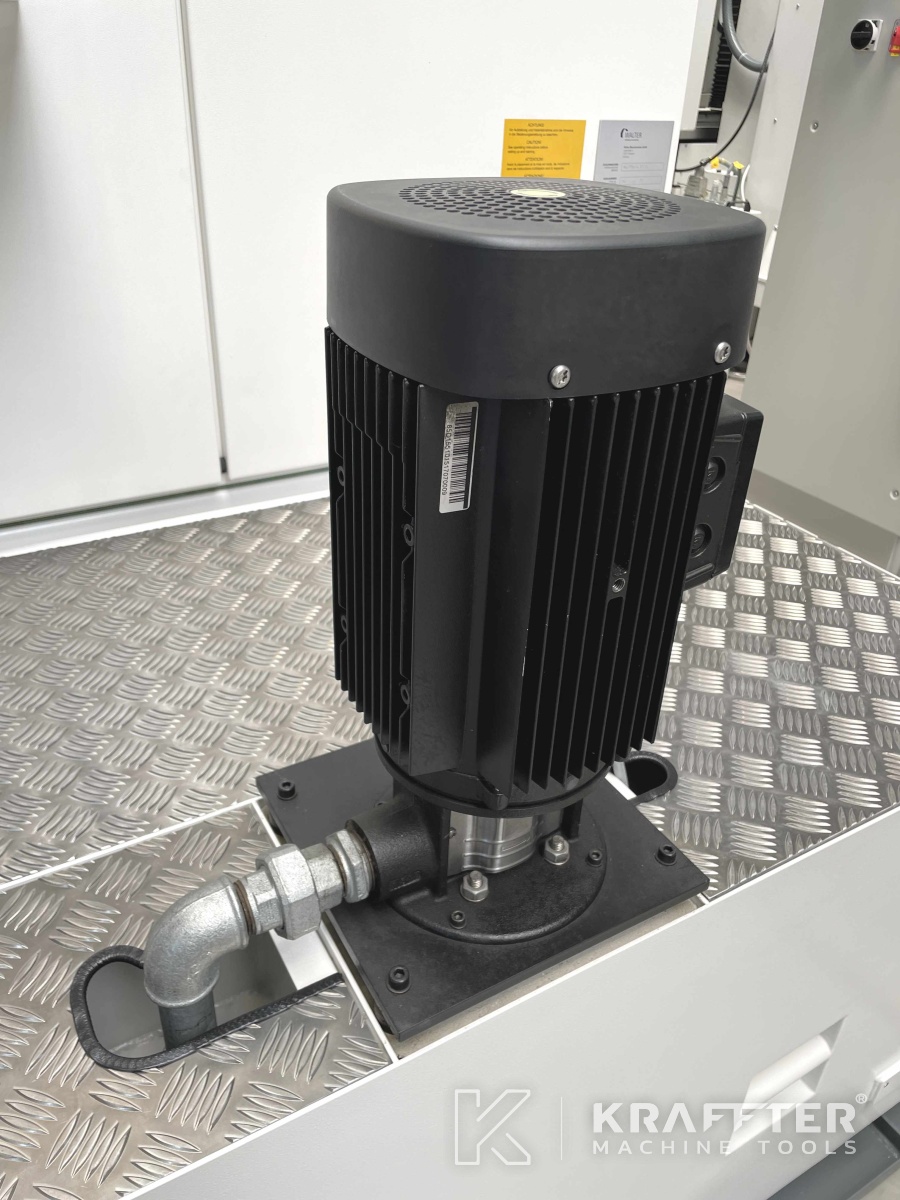

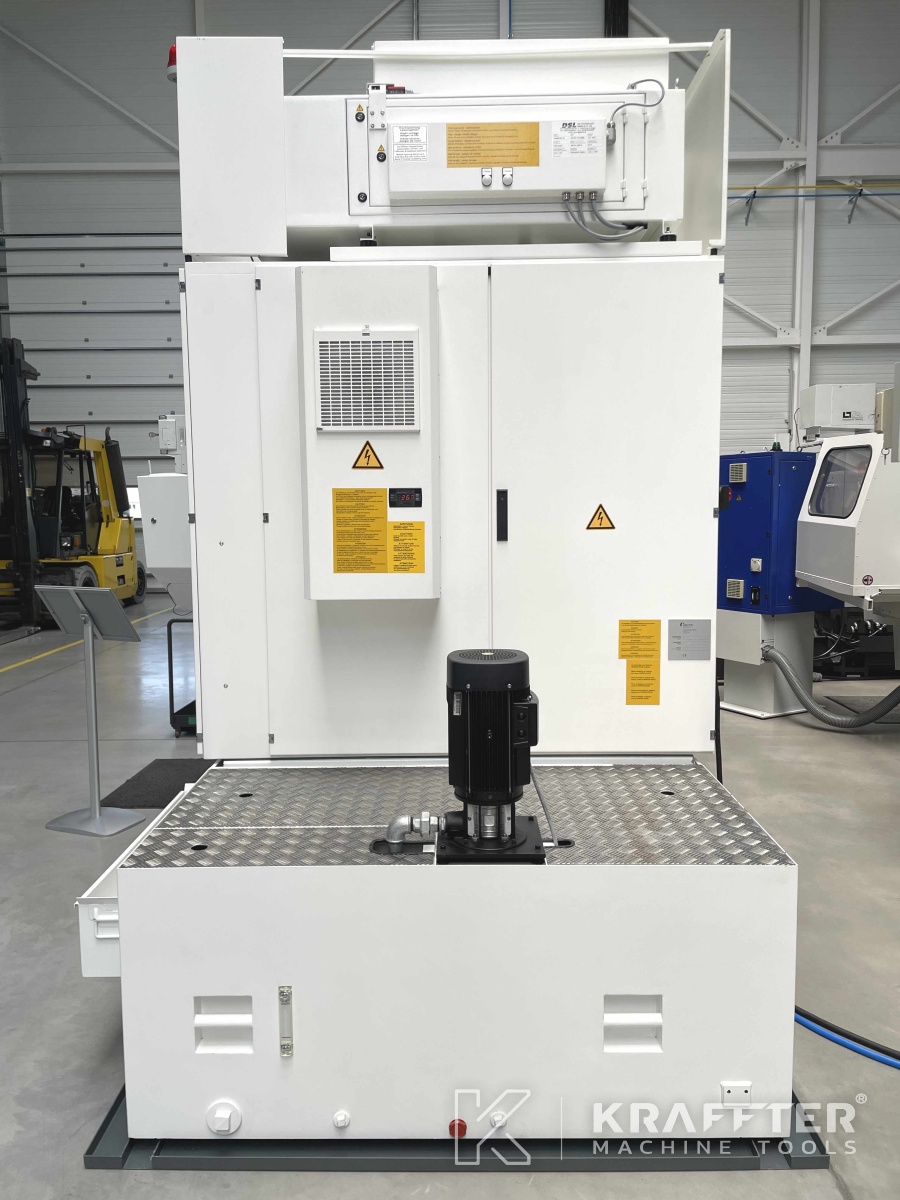

Presión de la bomba de refrigeración
7 [bar]
Caudal de la bomba de refrigerante
80 [l/min]
Capacidad del depósito de refrigerante
350 [l]
Suministro de tensión
400 [V]
Potencia instalada
20 [kVA]
Peso
4500 [Kg]
Información adicional
EQUIPAMIENTO / OPCIONES INCLUIDAS:

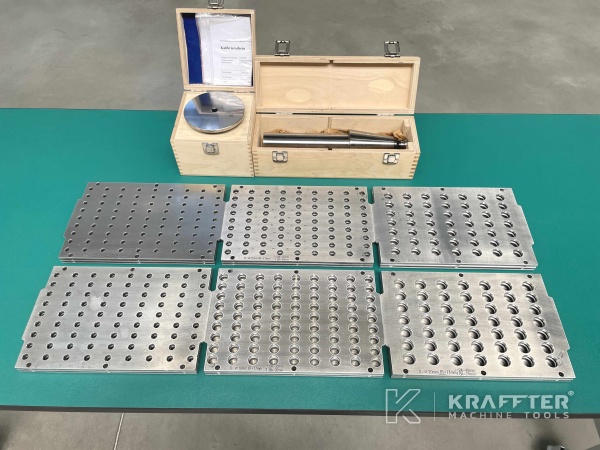

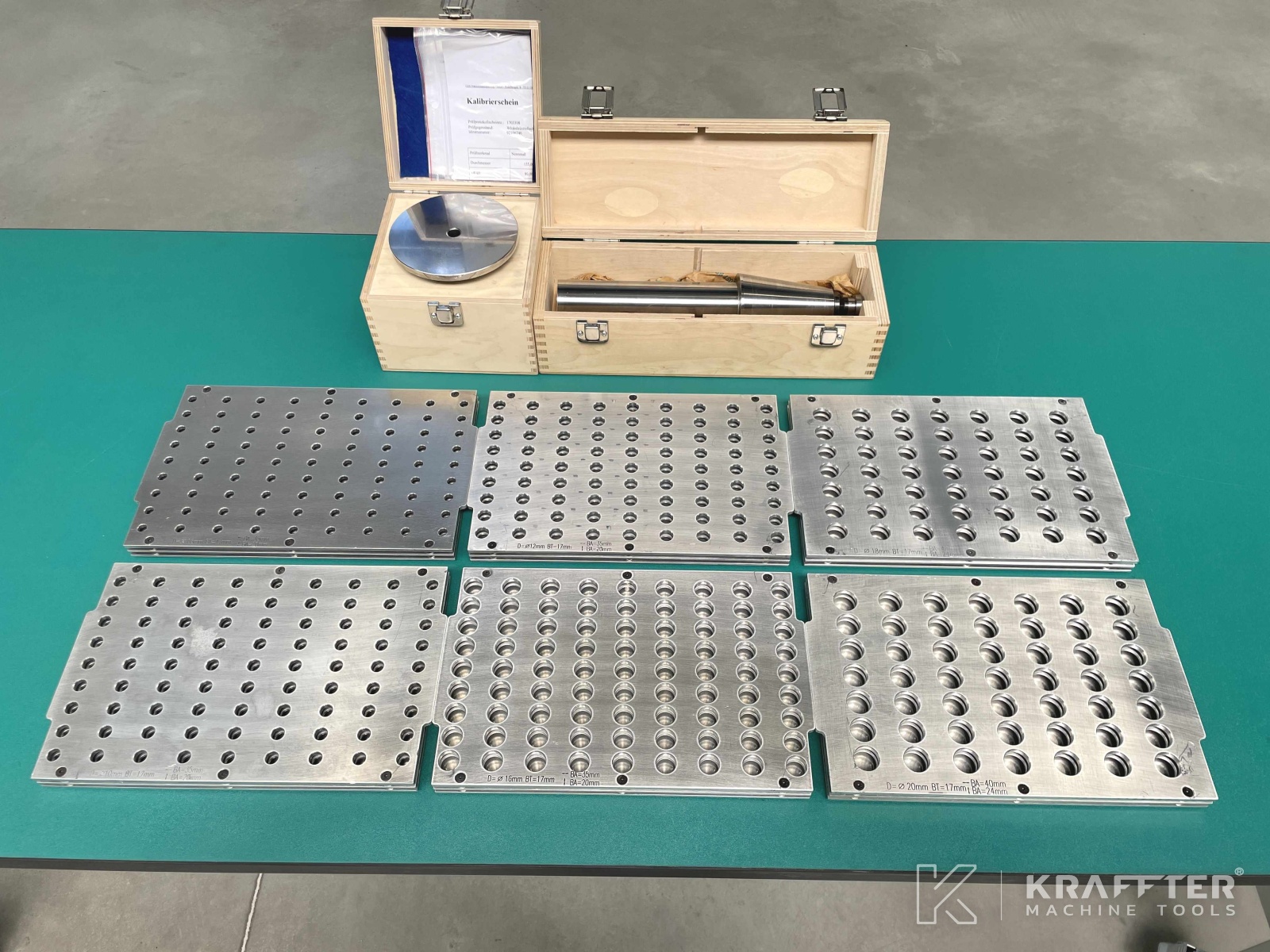

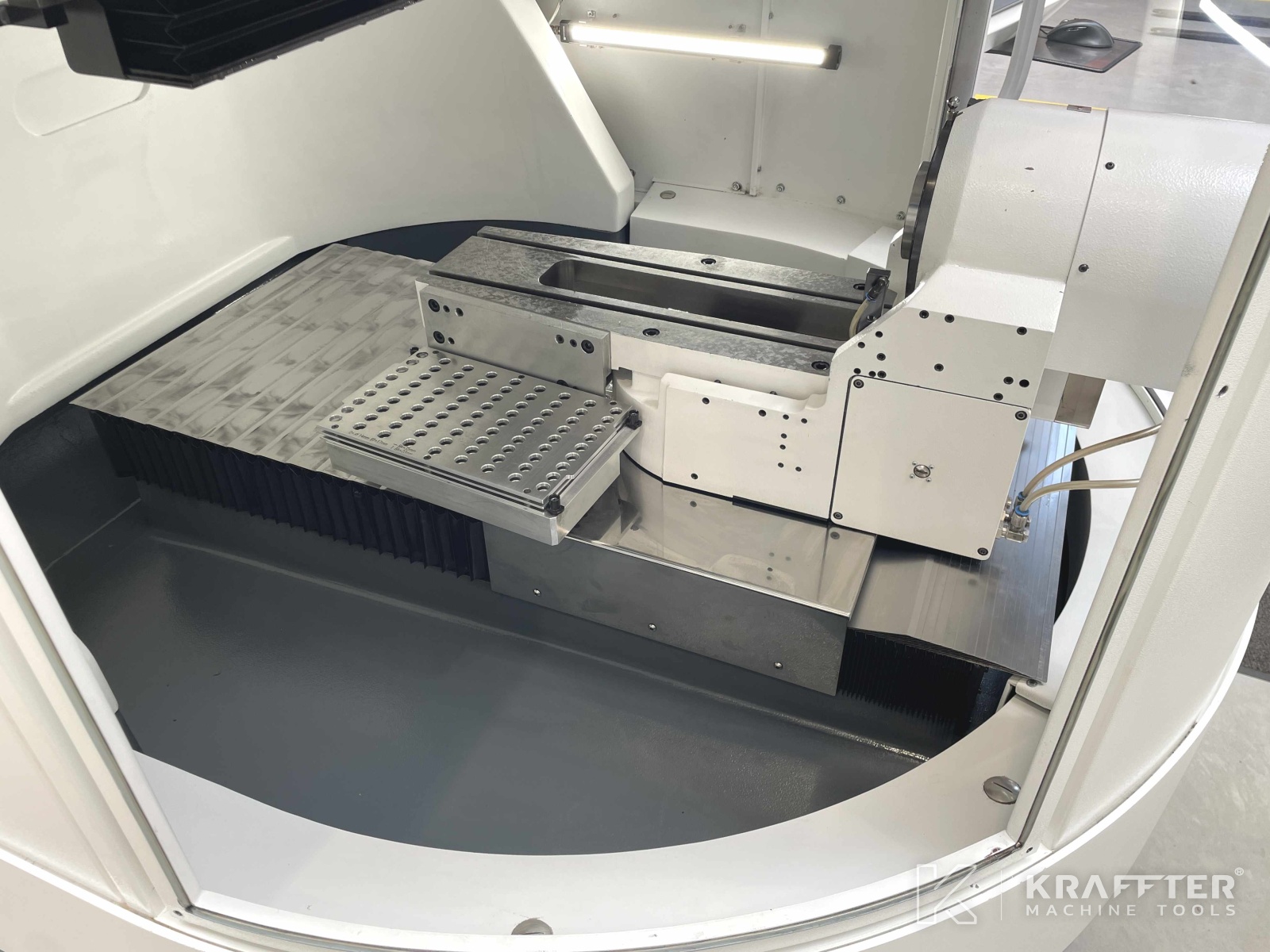

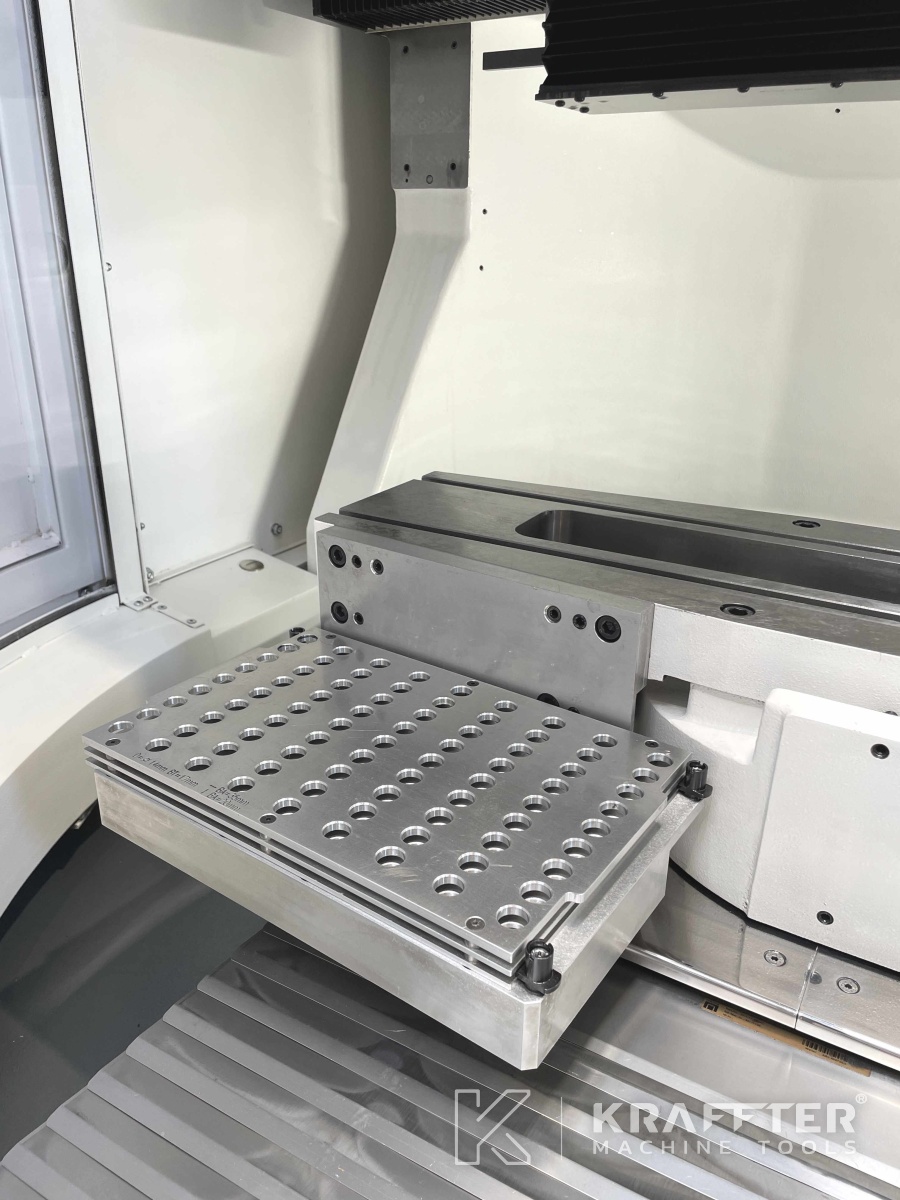

x1 palet cargador de herramientas ECO LOADER PLUS: hasta 165 herramientas admisibles
x1 palet para herramientas ECO LOADER PLUS Ø8 [mm] - 81 posiciones
x1 paleta para herramientas ECO LOADER PLUS Ø10 [mm] - 81 posiciones
x1 paleta para herramientas ECO LOADER PLUS Ø12 [mm] - 81 posiciones
x1 paleta para herramientas ECO LOADER PLUS 14 [mm] - 81 posiciones
x1 paleta para herramientas ECO LOADER PLUS 16 [mm] - 81 posiciones
x1 paleta para herramientas ECO LOADER PLUS Ø18 [mm] - 49 posiciones
x1 paleta para herramientas ECO LOADER PLUS Ø20 [mm] - 49 posiciones

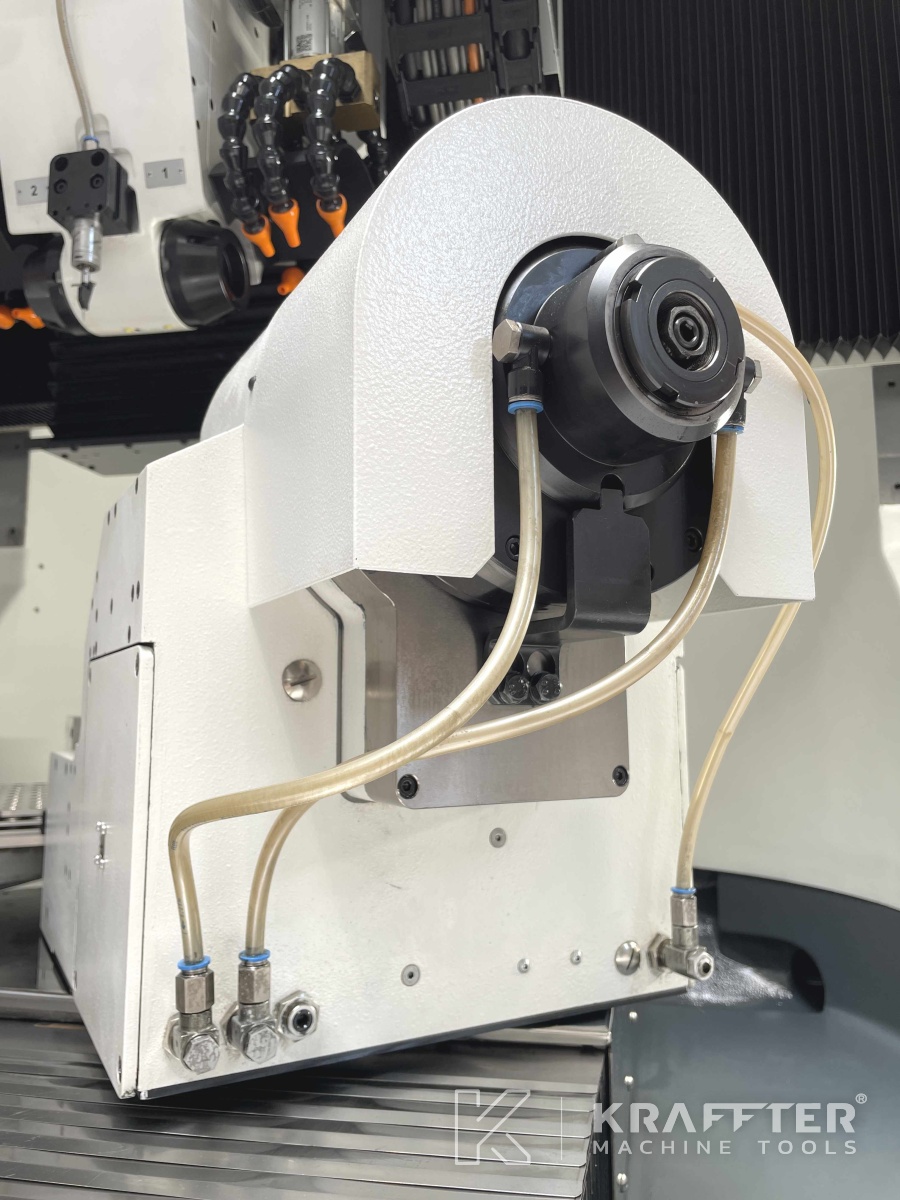

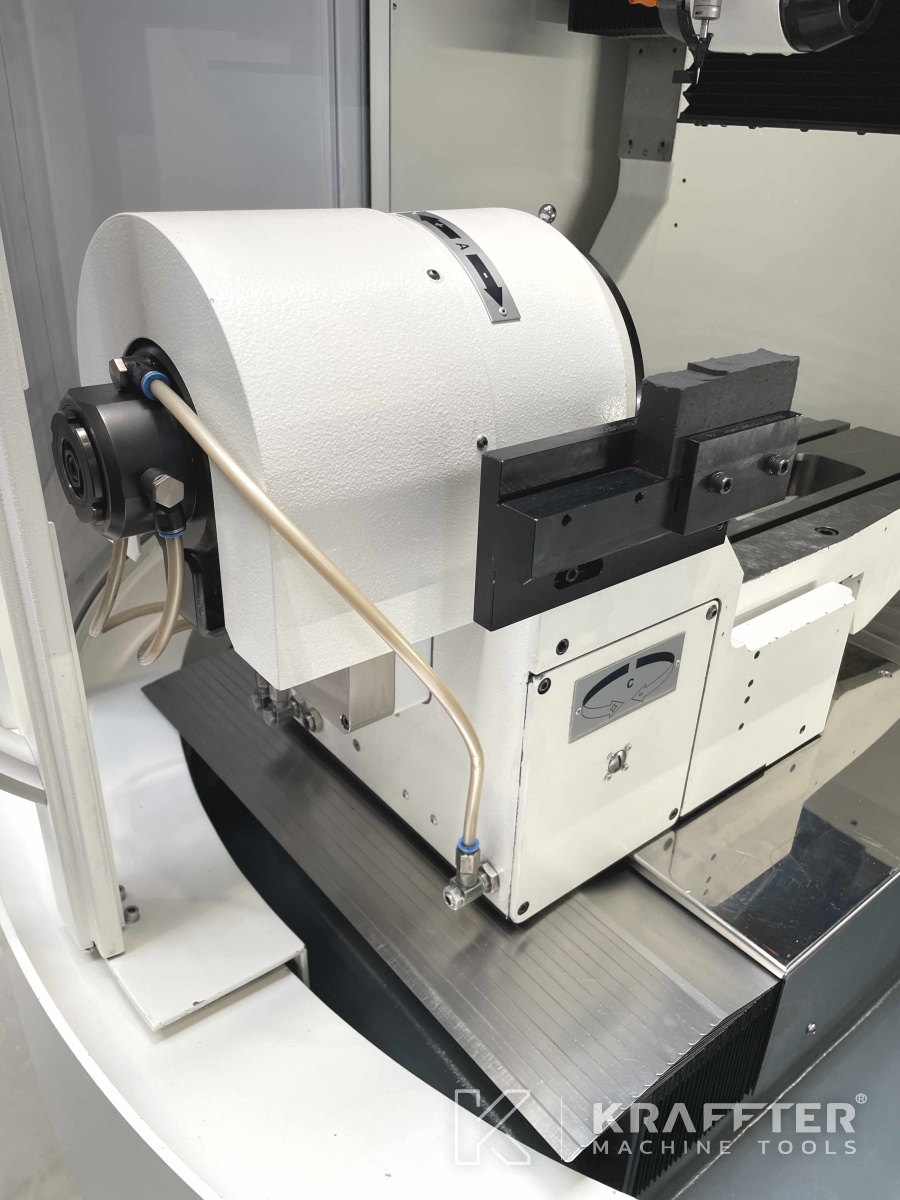

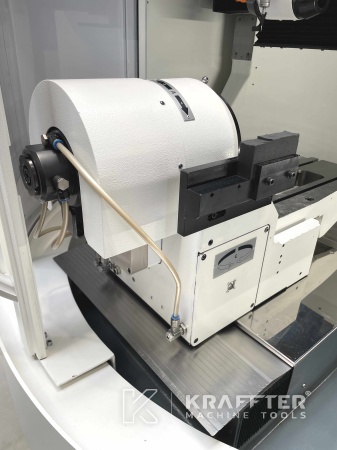

x1 eje A con motor HOLLOWSHAFT (motor de par 750 rpm)
x1 bola de calibrado: calibrado automático de los ejes X, Y y Z.

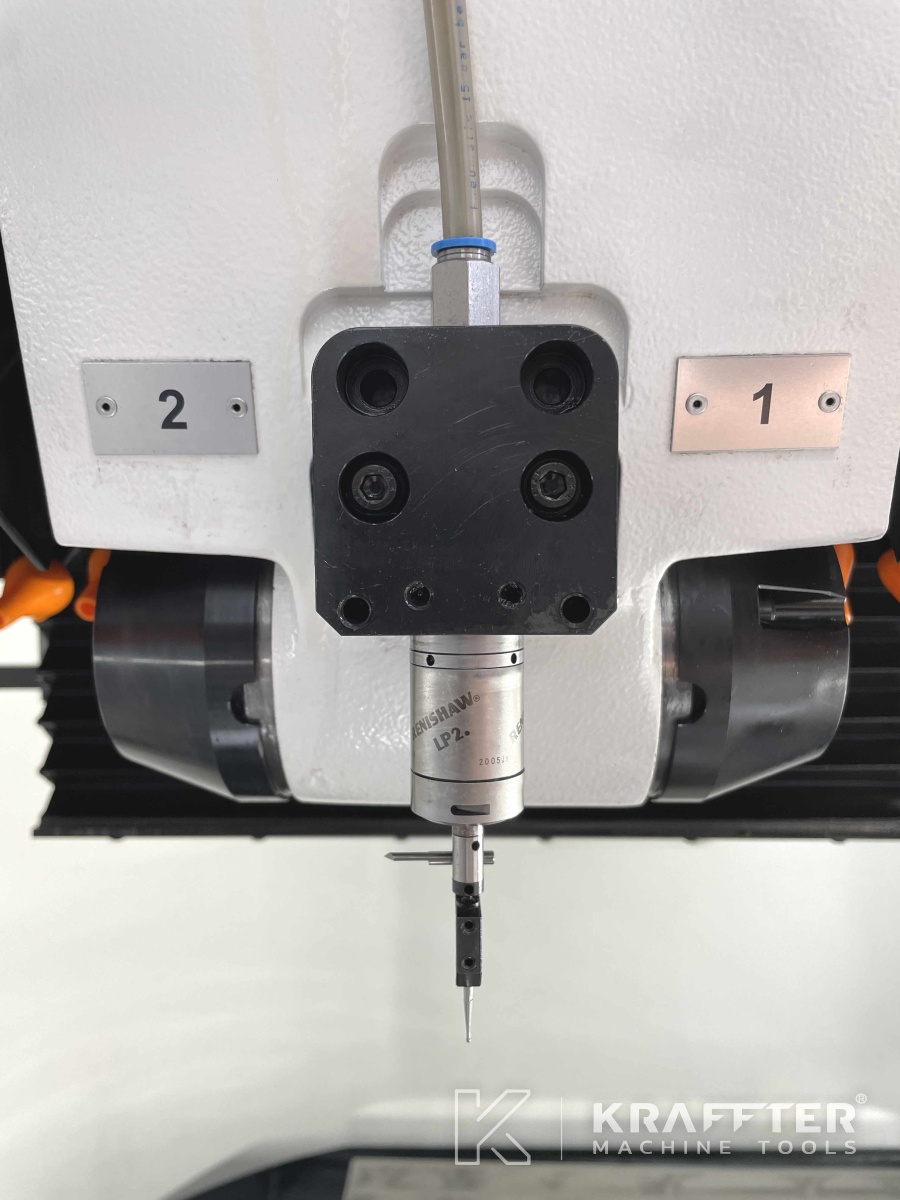

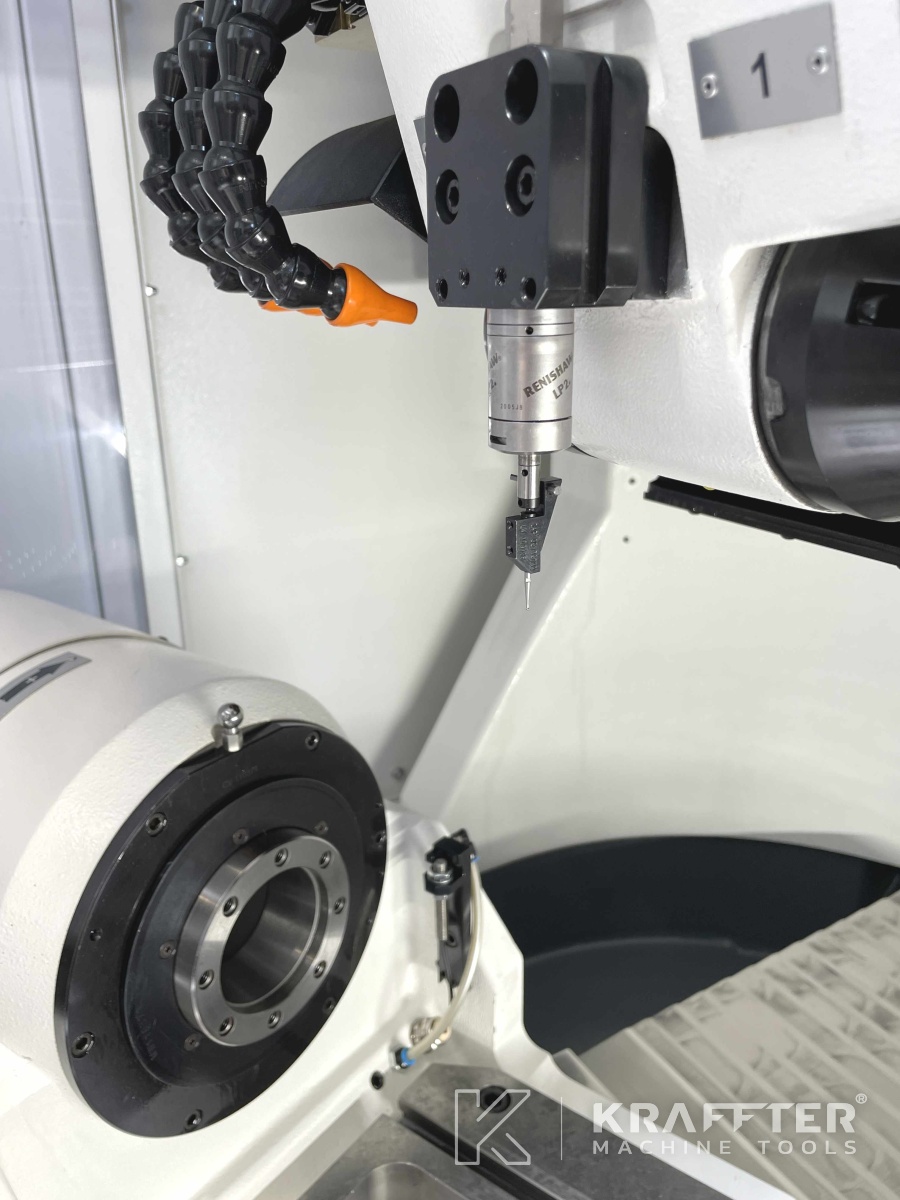

x1 palpador de piezas RENISHAW LP2
x1 amarre automático de la herramienta

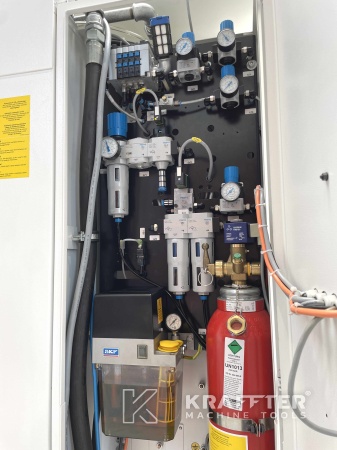

x1 sistema de extracción de niebla tipo SIGMATEC 20 de DSL AIR TECHNOLOGY
x1 luz de estado de 3 colores
x1 bandeja de engrase

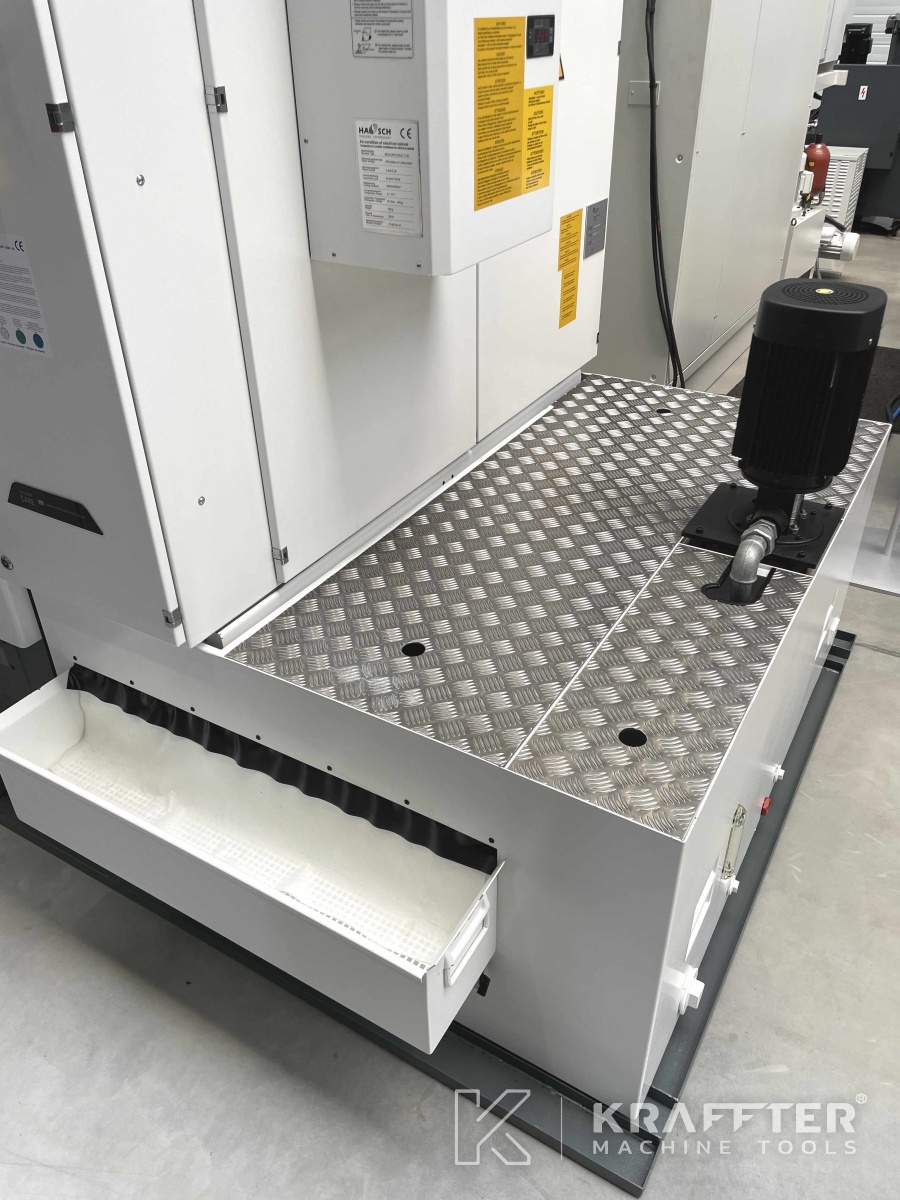

x1 filtración de papel
x1 extintor (sin garantía de funcionamiento)

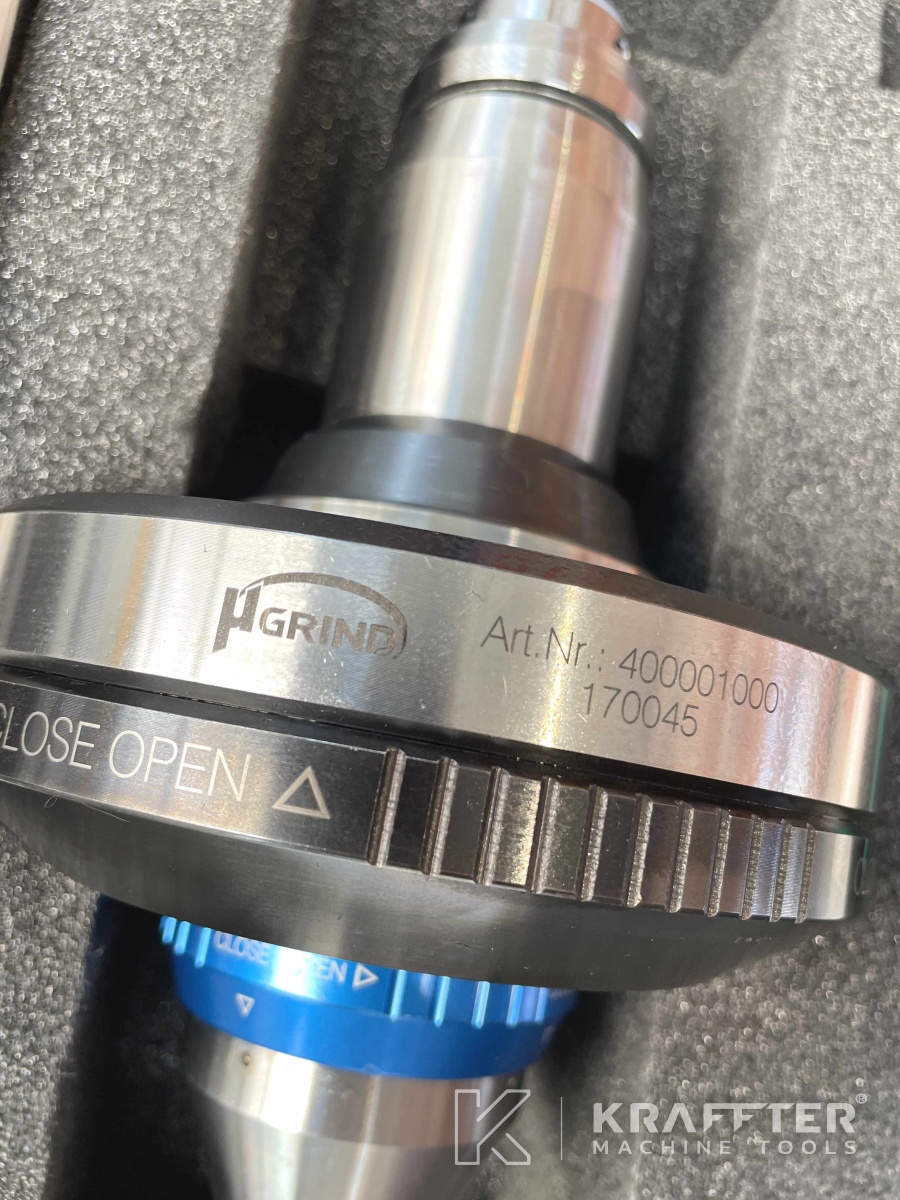

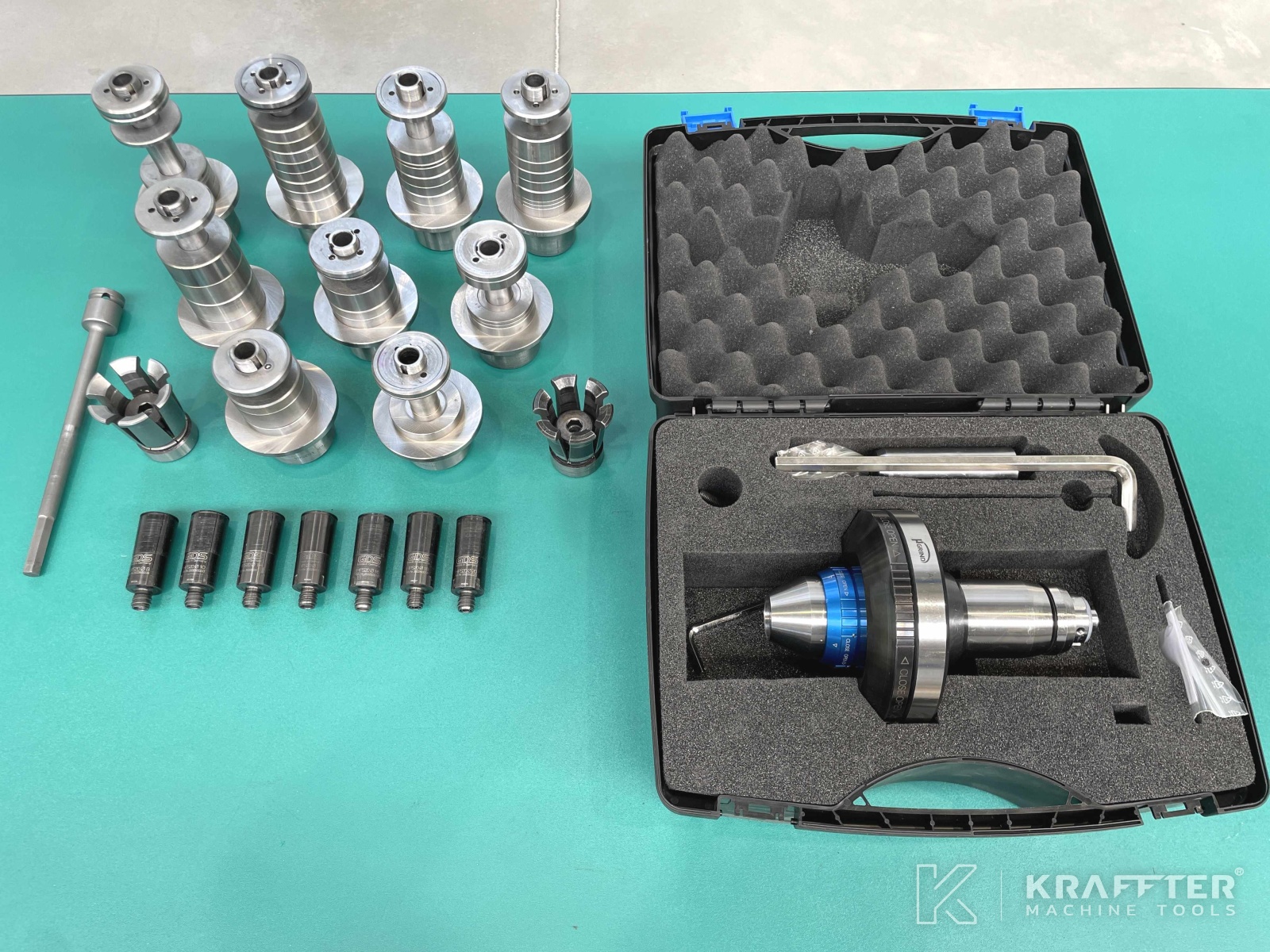

x1 soporte de pinza GDS PRÄZISION tipo µGRIND
x1 pinza GDS Ø8 [mm]
x1 pinza GDS Ø10 [mm]
x1 pinza GDS Ø14 [mm]
x1 abrazadera GDS Ø16 [mm]
x1 abrazadera GDS Ø18 [mm]
x1 abrazadera GDS Ø20 [mm]
x6 soportes para muelas + espaciadores
x1 barra de calibrado WALTER N° 92102345 en estuche de madera
x1 disco de calibrado WALTER N° 92106746 en su estuche de madera
x1 copia de seguridad de los parámetros de la máquina
x1 manual del operador
x1 manual de programación ToolStudio

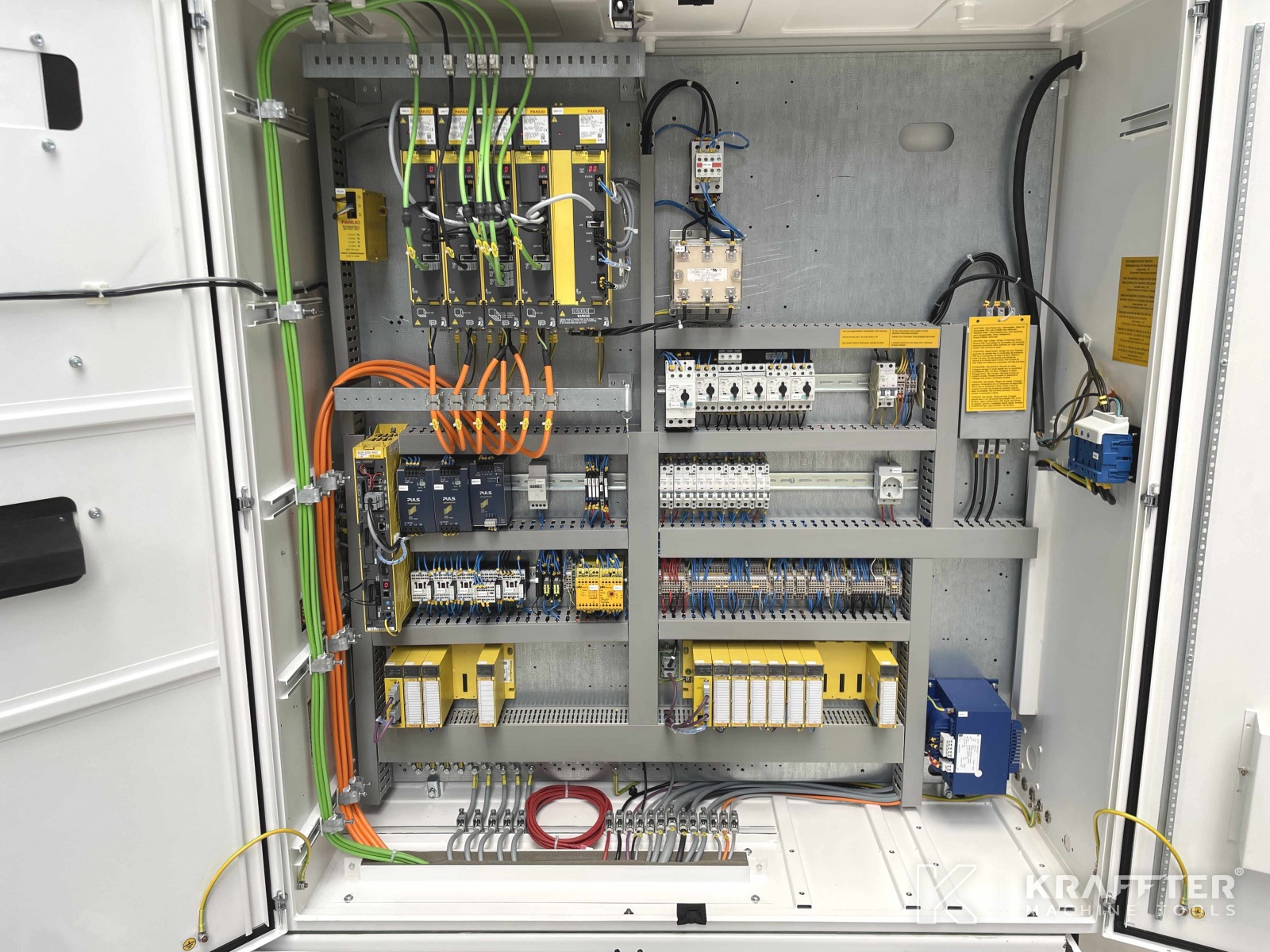

x1 manual de esquemas eléctricos
