Vendido

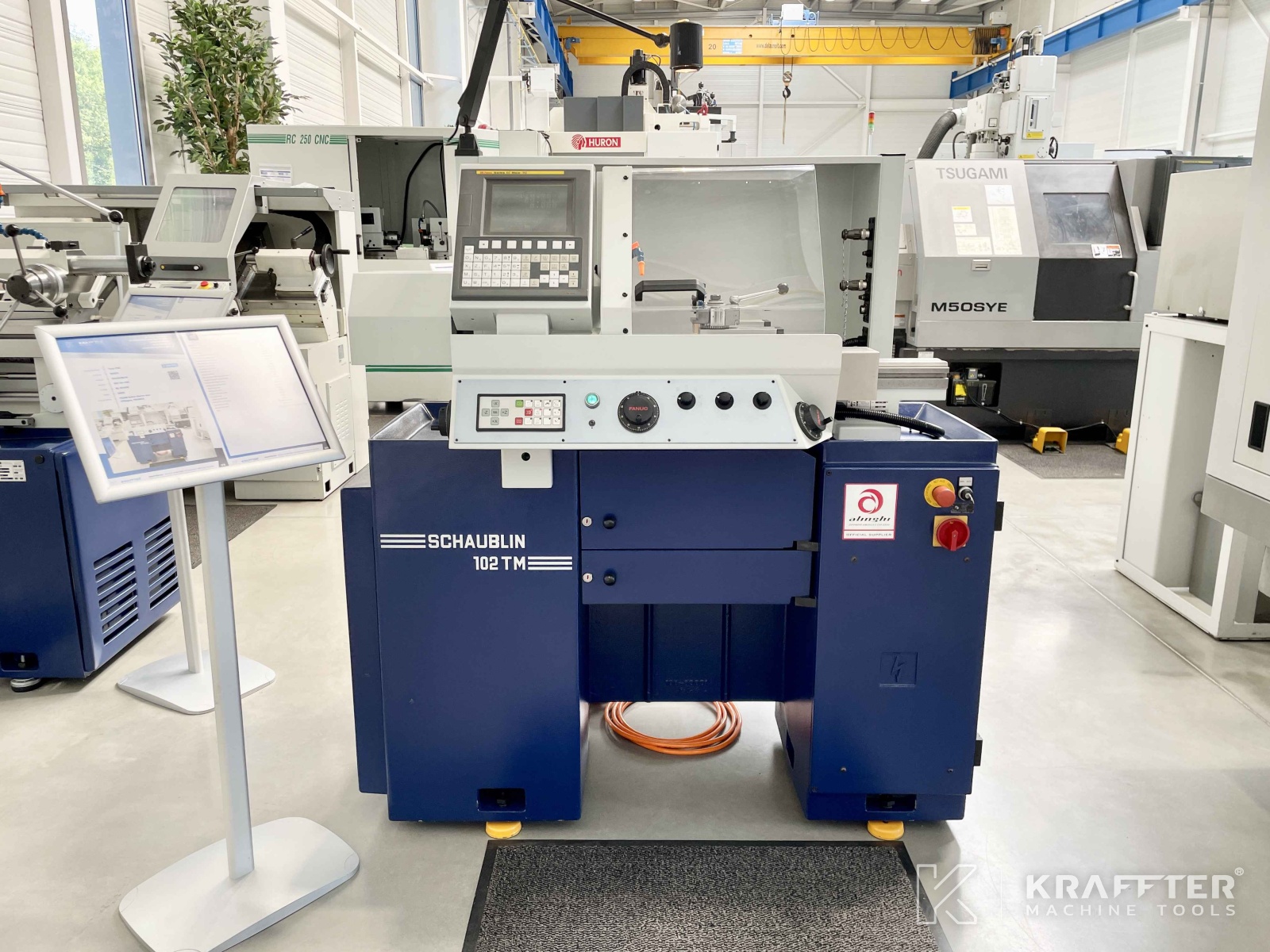

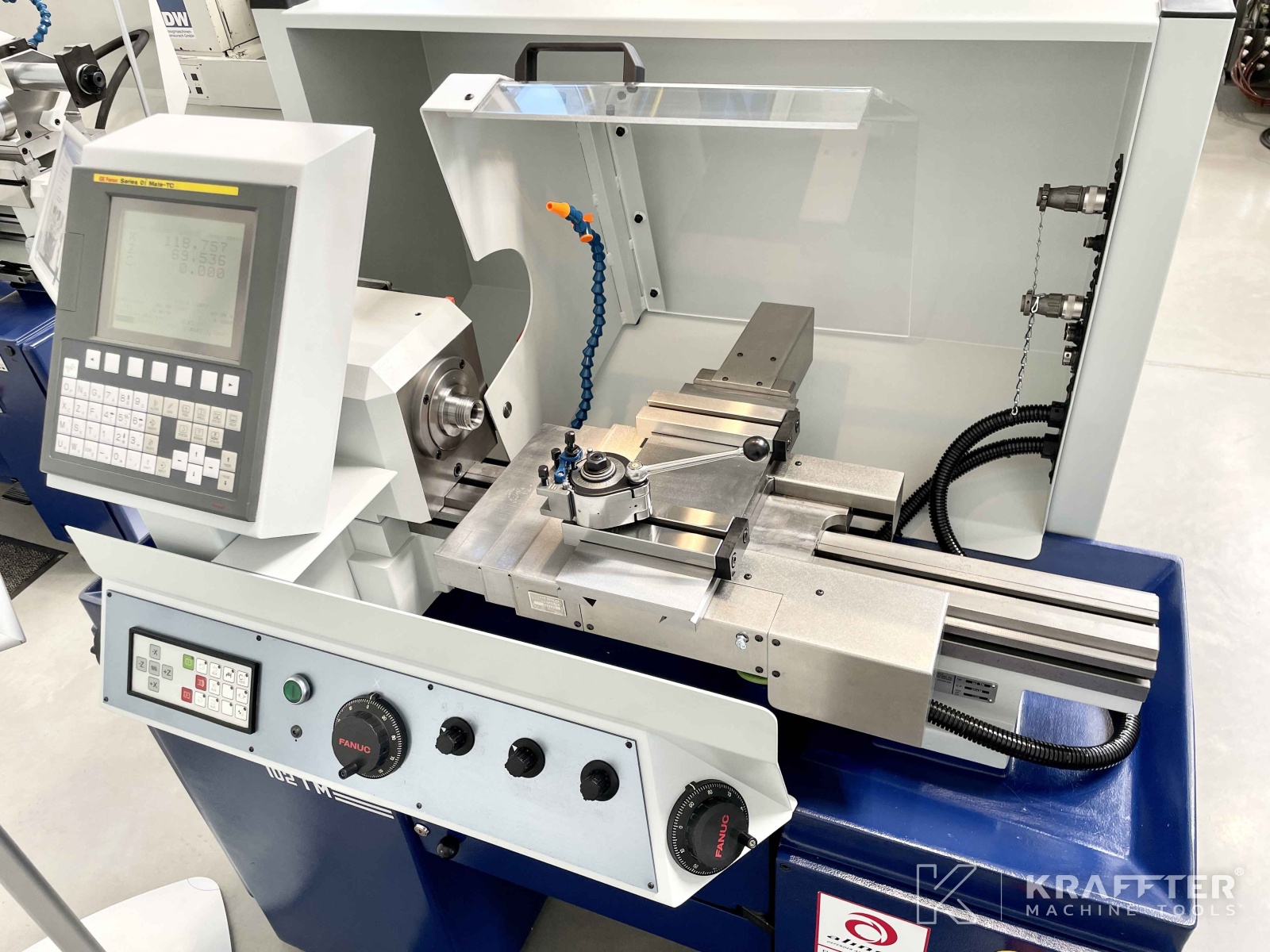

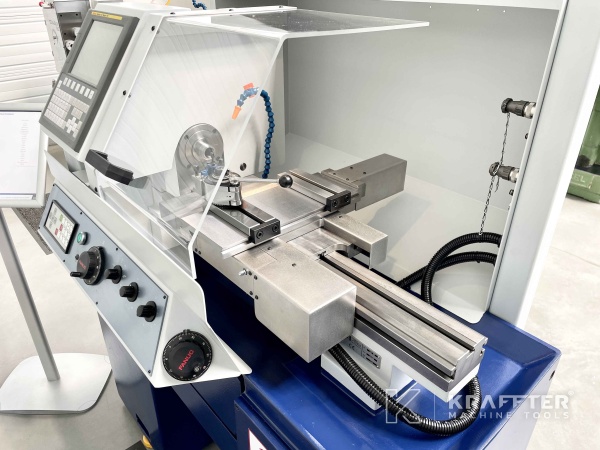

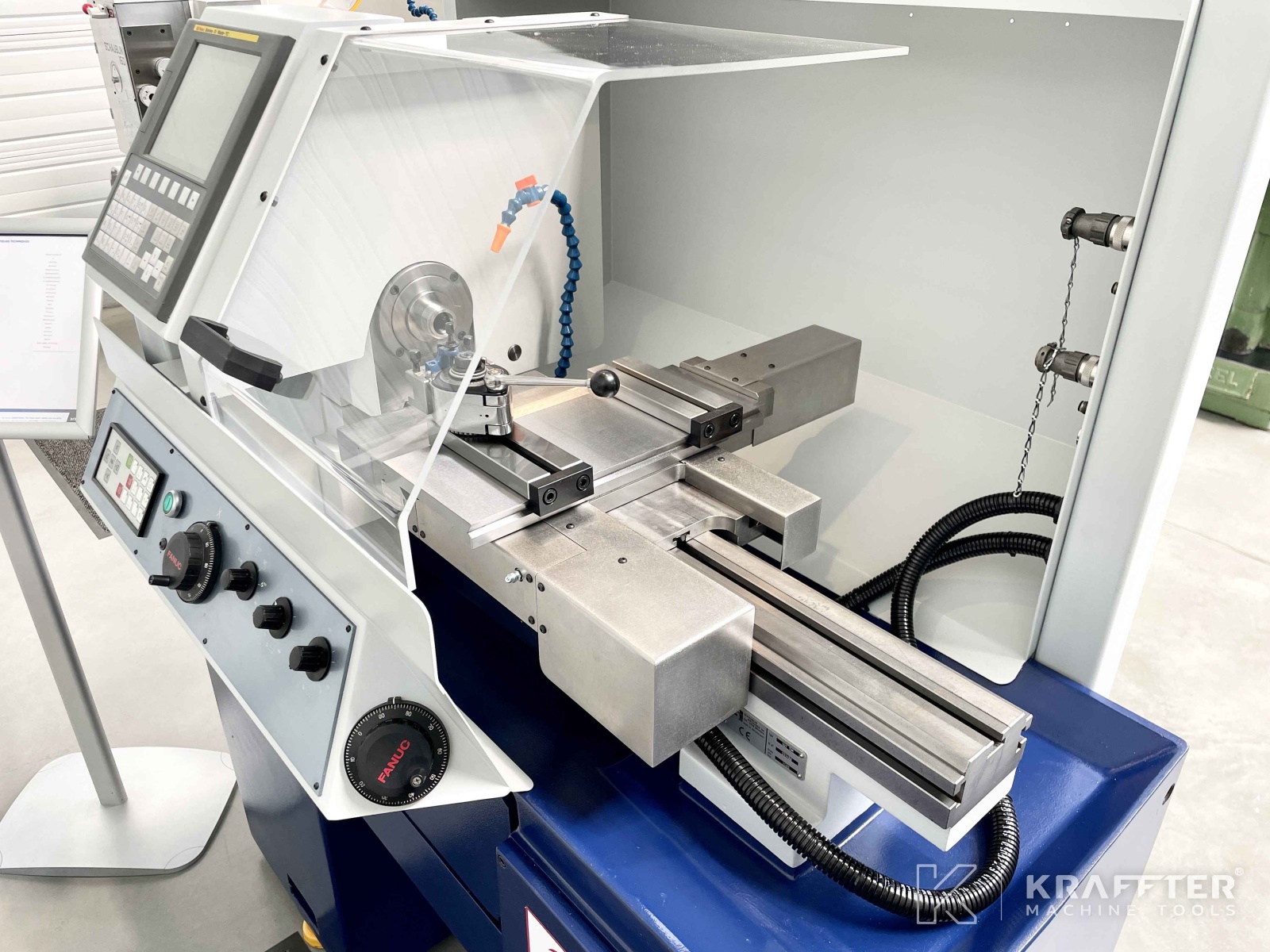

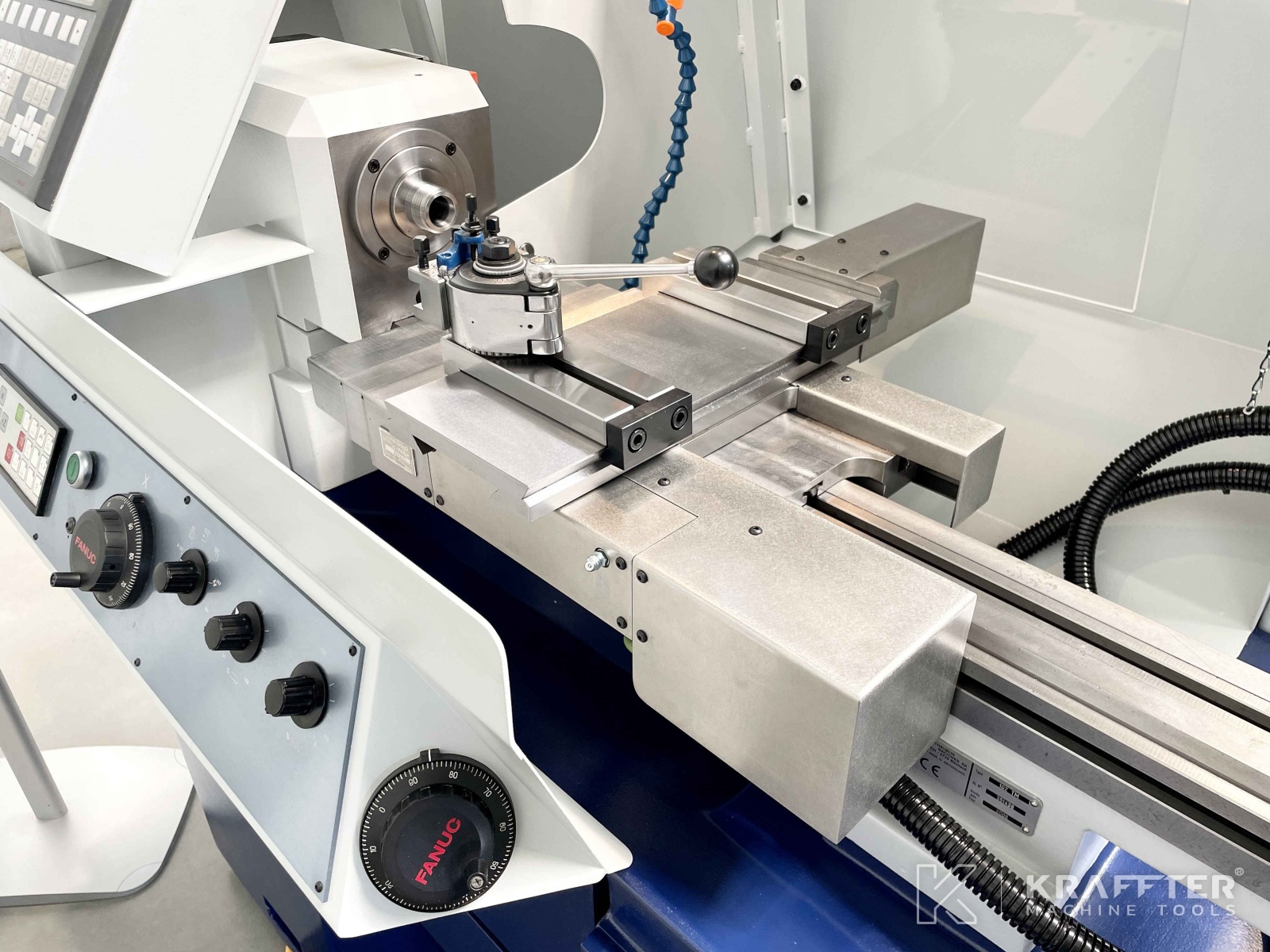

Tipo de máquina : Torno CNC
Marca : SCHAUBLIN
N° de stock: 90075
Modelo : 102 TM-CNC
Año : 2006
Ubicación : 73240 St-Genix-les-Villages, FRANCE
¡MAQUINA VENDIDA!
¿Está interesado en un modelo similar?
Déjenos sus datos de contacto:
Especificaciones técnicas

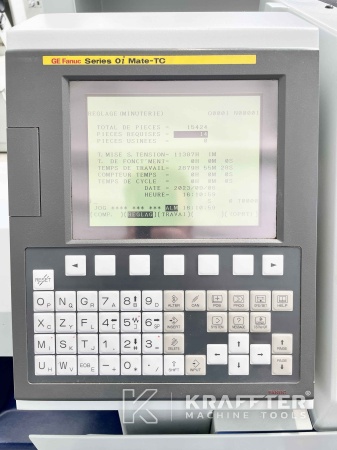

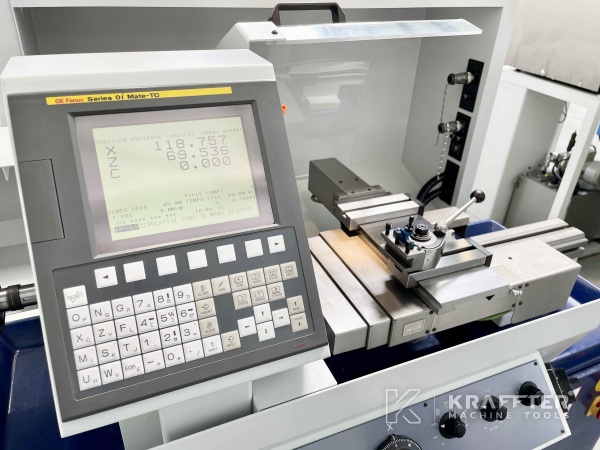

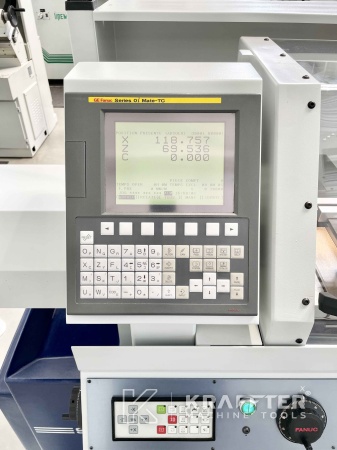

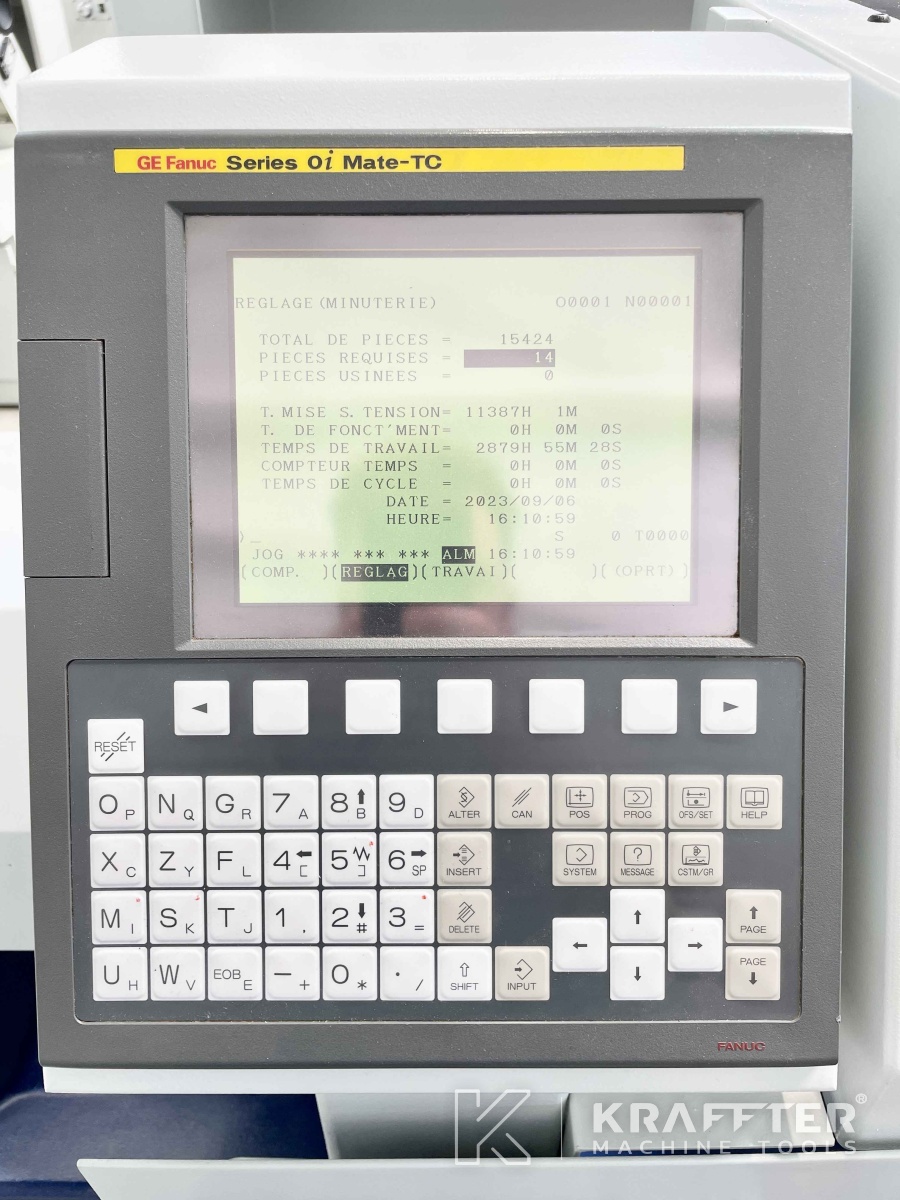

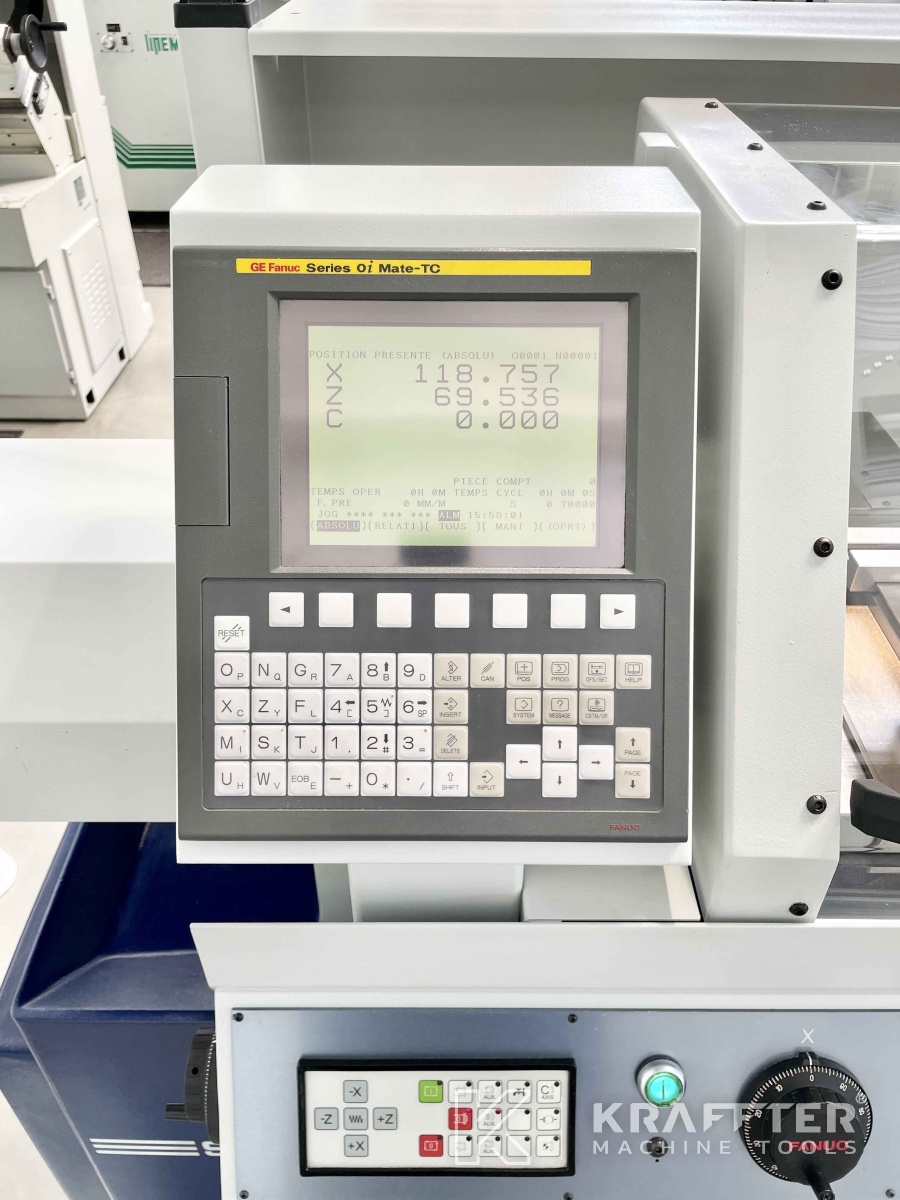

Tipo de CNC

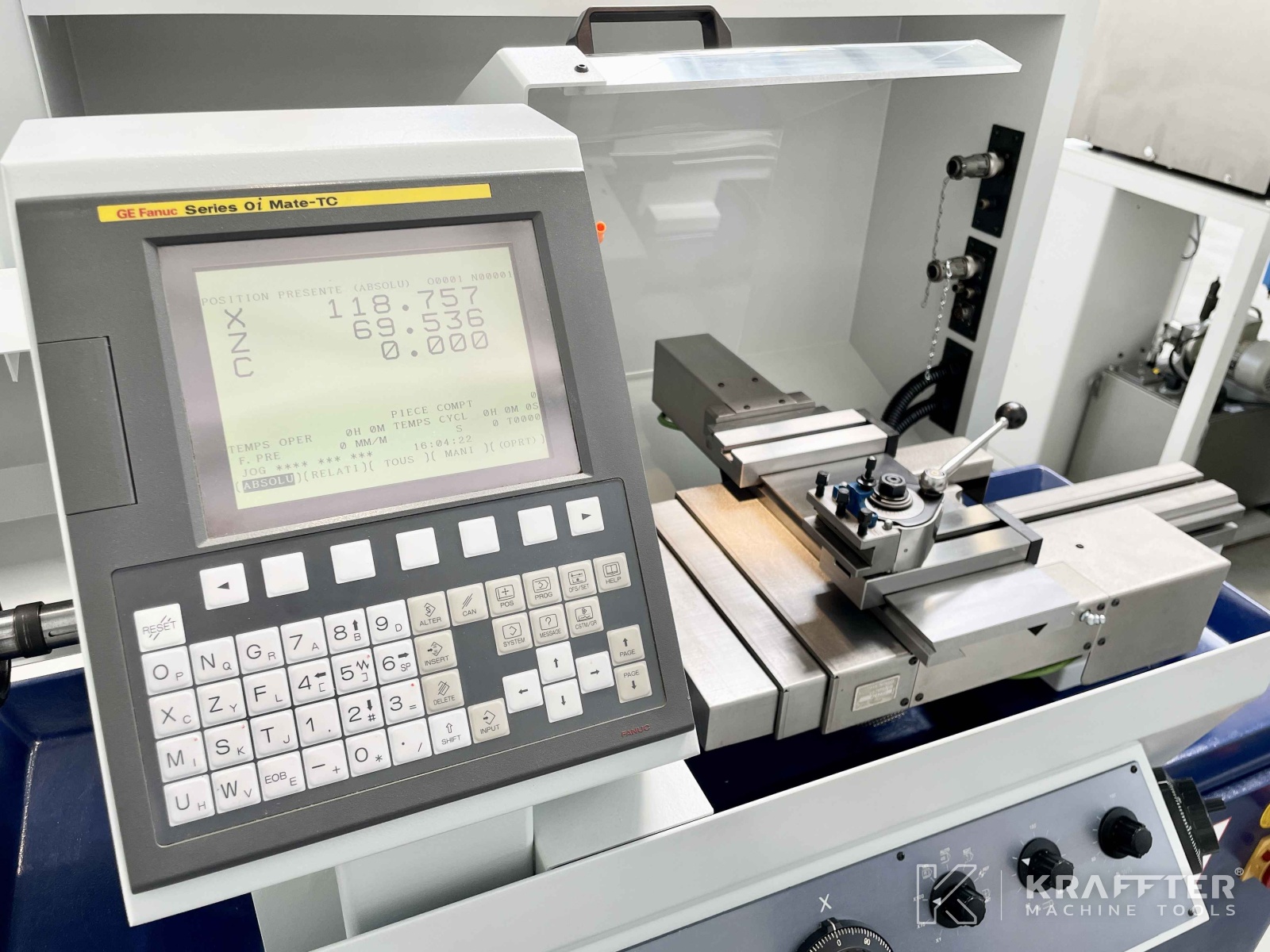

FANUC Oi Mate-TD

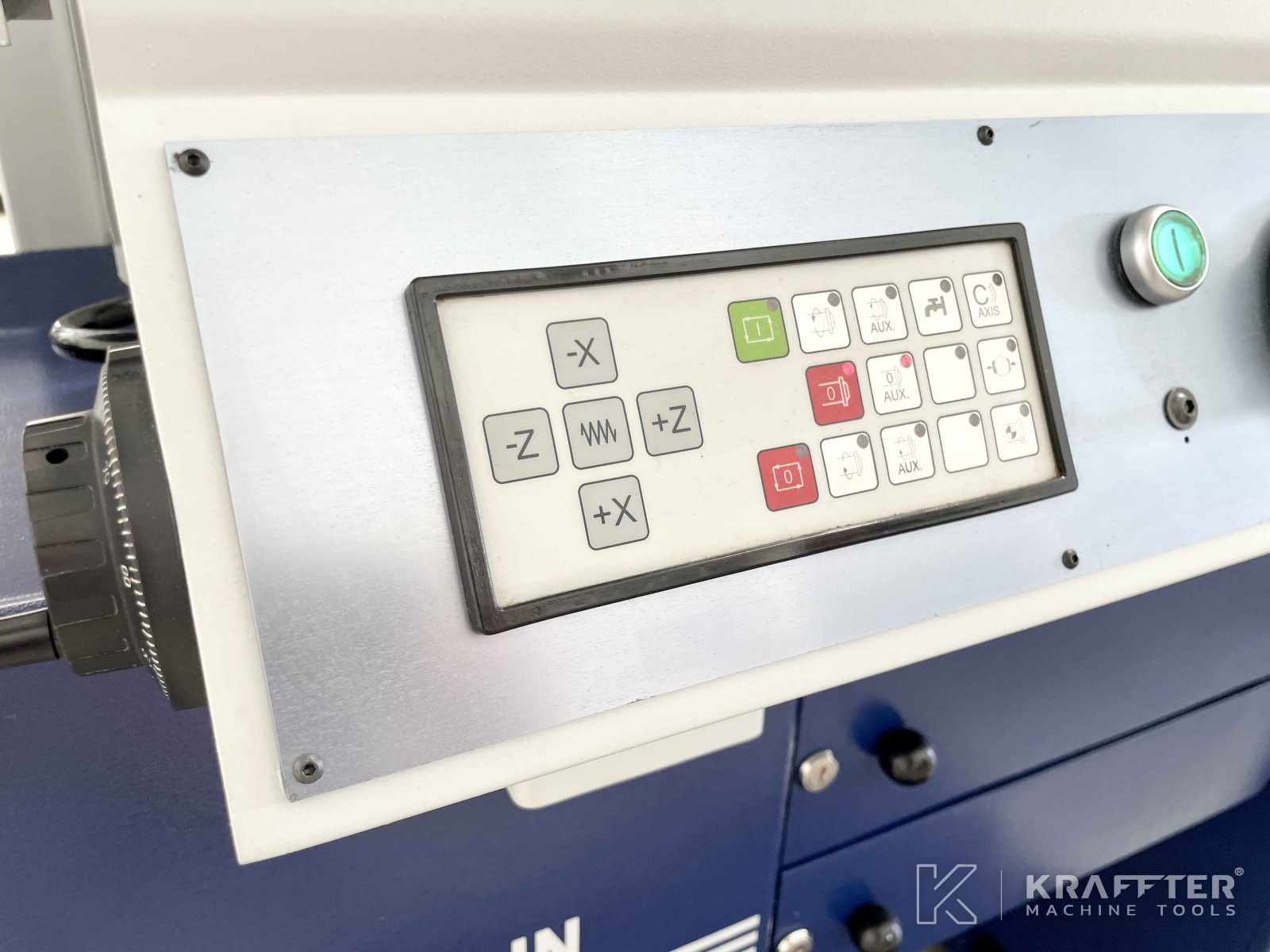

Número de ejes
3
Altura de puntos
102
Diámetro máx. de torneado
200 [mm]
Diámetro admitido sobre el carro
75 [mm]
Longitud máx. mecanizable
100 [mm]

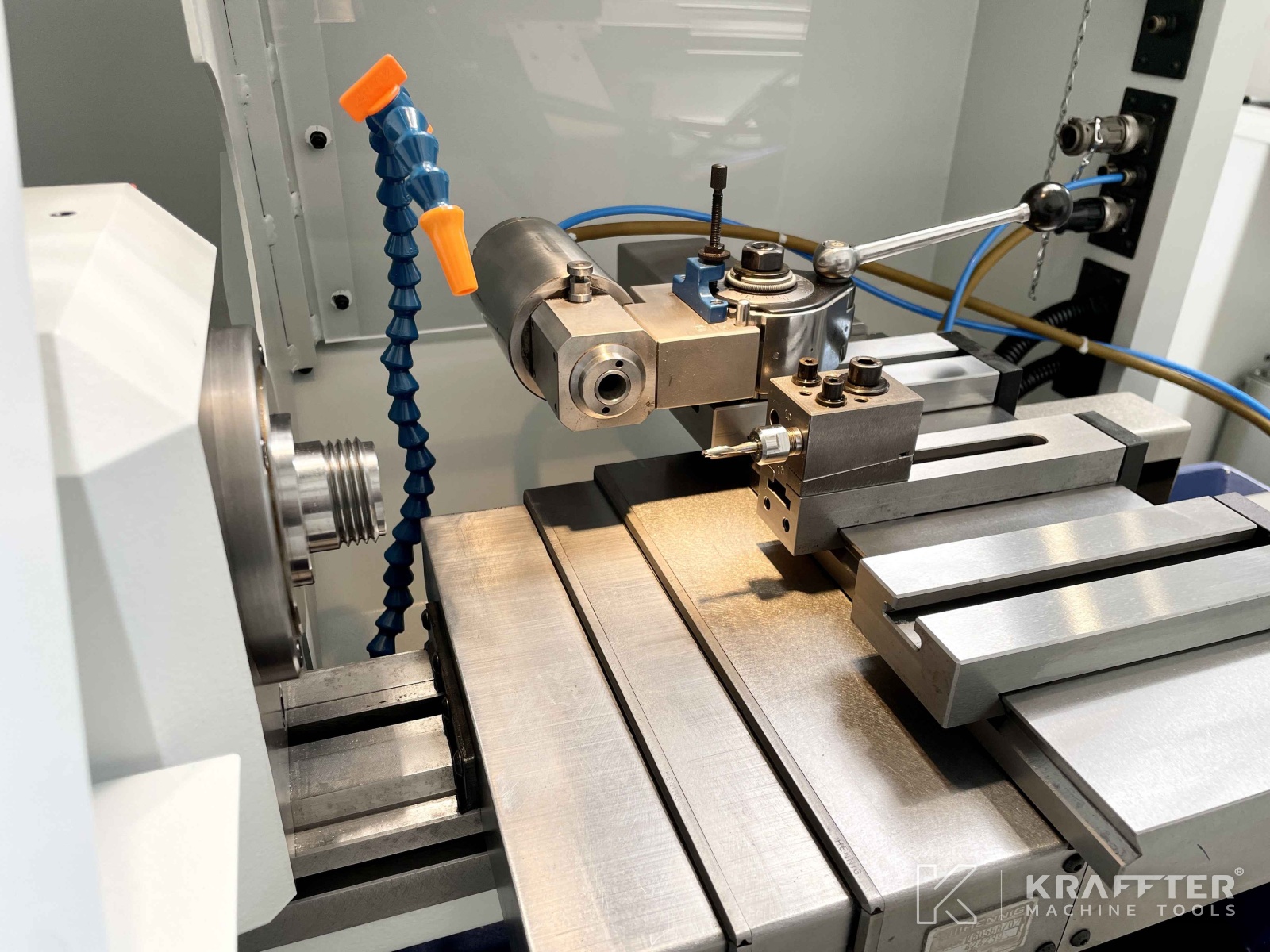

Recorrido del eje X
120 [mm]
Recorrido del eje Z
100 [mm]
Velocidad de avance rápido eje X
7000 [mm/min]
Velocidad de avance rápido eje Z
7000 [mm/min]
Velocidad de avance de trabajo eje X
0 - 5000 [mm/min] [mm/min]
Velocidad de avance de trabajo eje Z
0 - 5000 [mm/min] [mm/min]
Husillo de bolas eje X, Ø x paso
12 x 3 [mm]
Husillo de bolas eje Z, Ø x paso
12 x 3 [mm]
Resolución del eje Z
0.001 [mm]

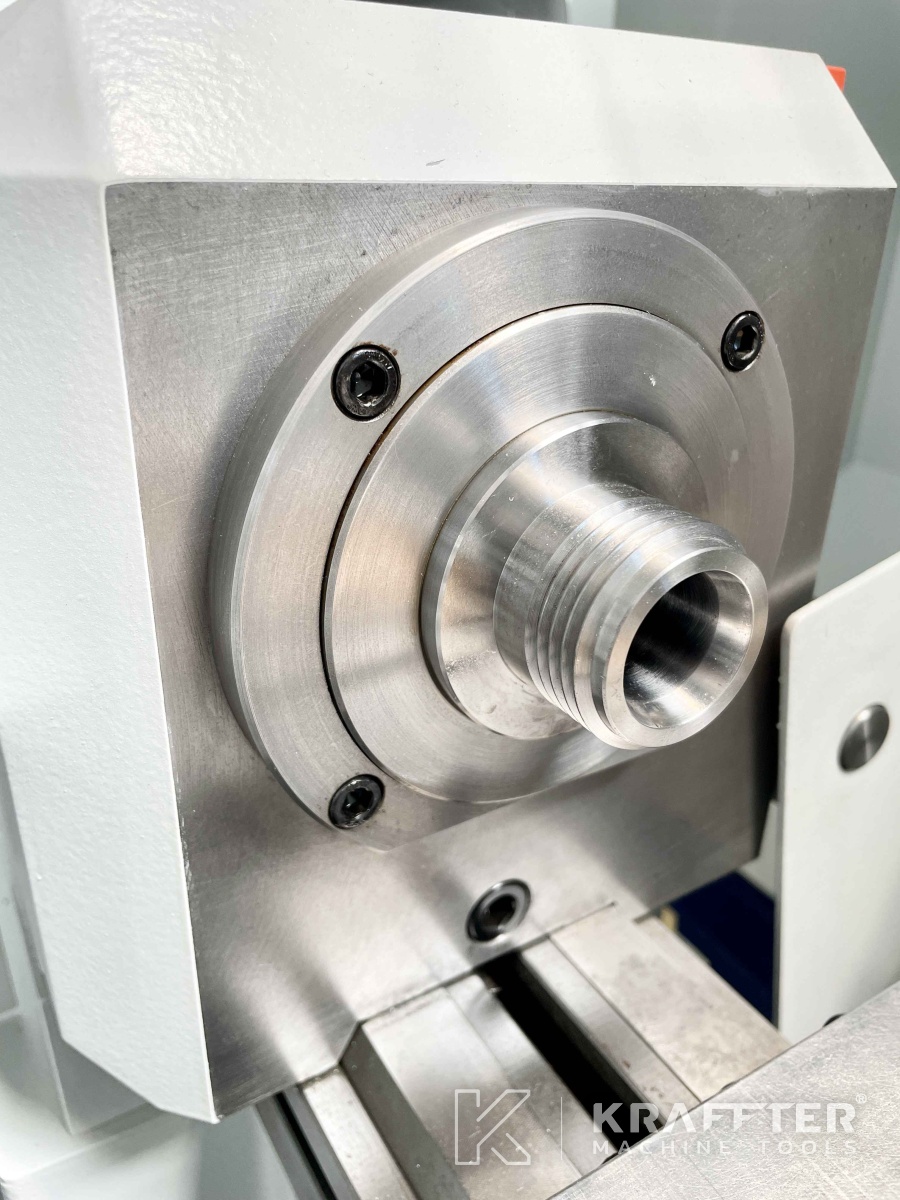

Husillo preparado para pinzas de sujeción
W20
Diámetro máximo admitido en pinzas
14.5 [mm]
Diámetro de paso del husillo
17 [mm]
Velocidad mínima del husillo
50 [rpm]
Velocidad máxima del husillo
8000 [rpm]
Precisión de indexación del eje C
0.001 [°]
Potencia del husillo
1.5 [kW]
Suministro de tensión
400 [V]
Dimensiones de la maquina
1400 x 880 x 1470 [mm]
Peso
700 [Kg]
Información adicional

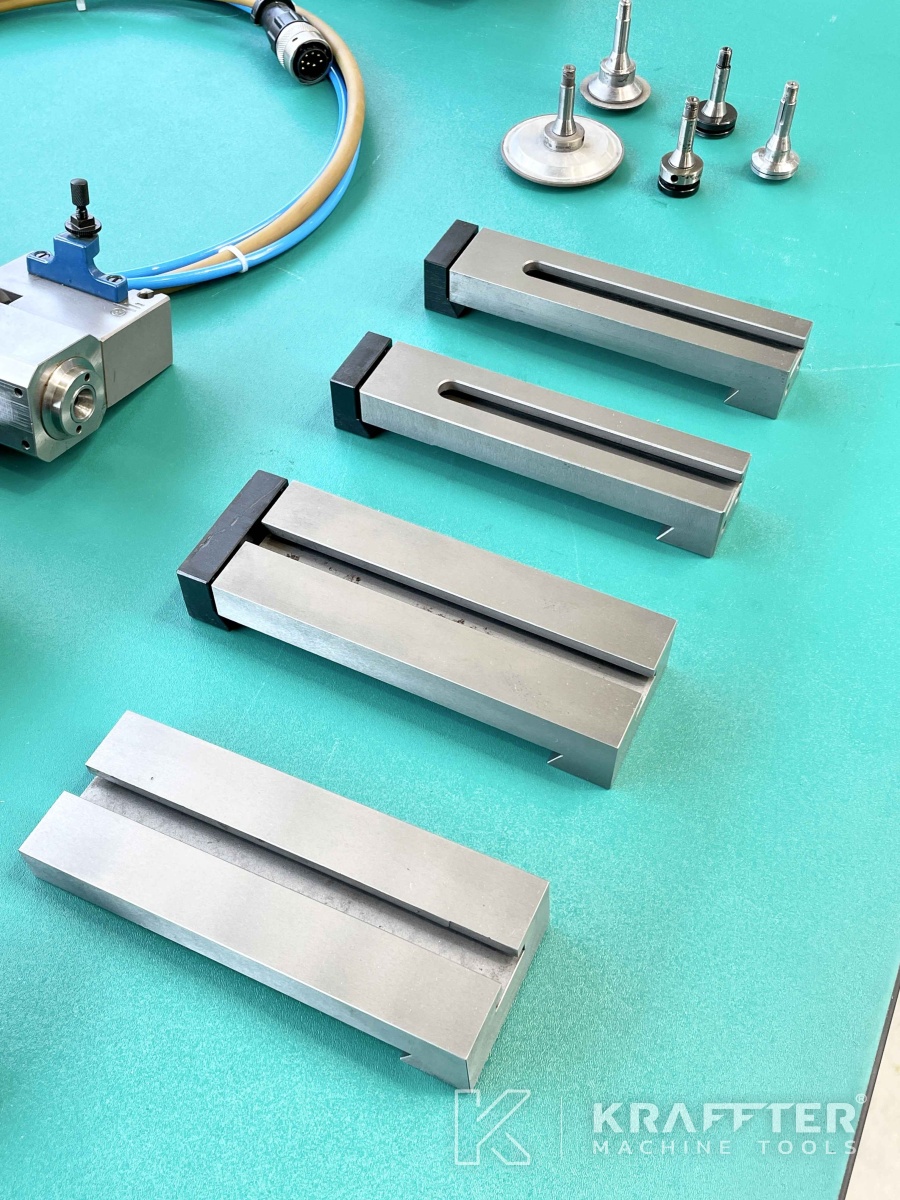

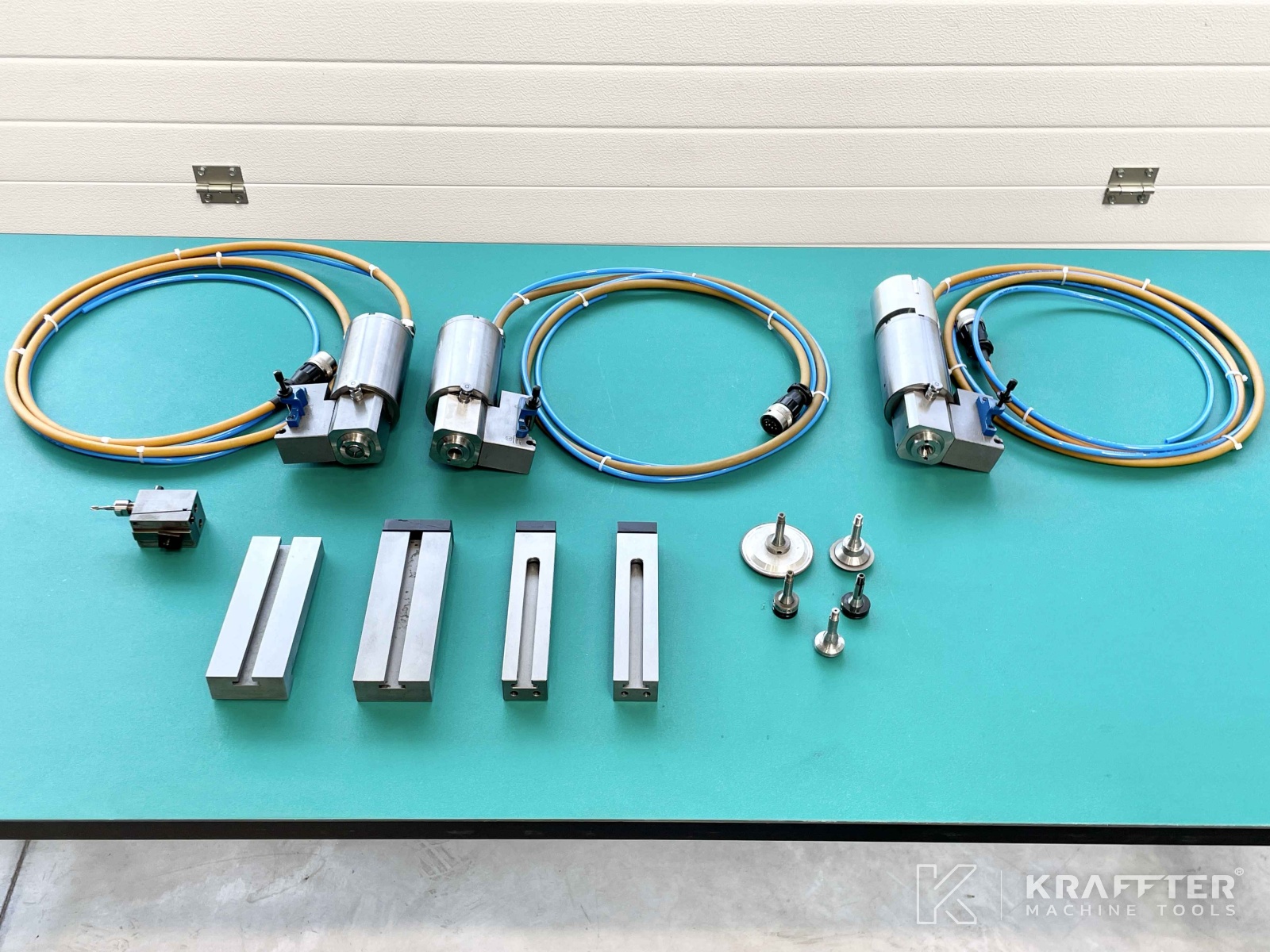

EQUIPAMIENTO INCLUIDO:

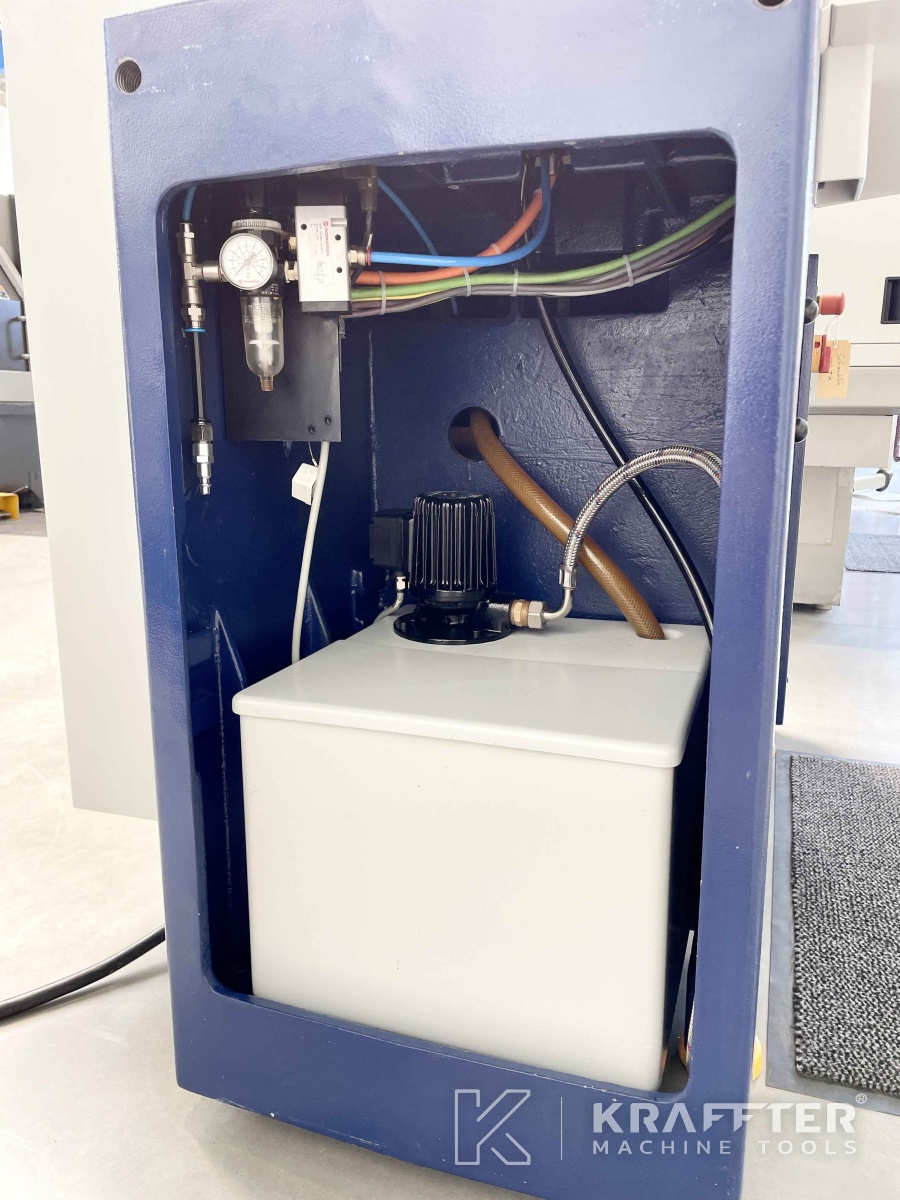

x1 sistema de refrigeración completo - 0202-80600-000

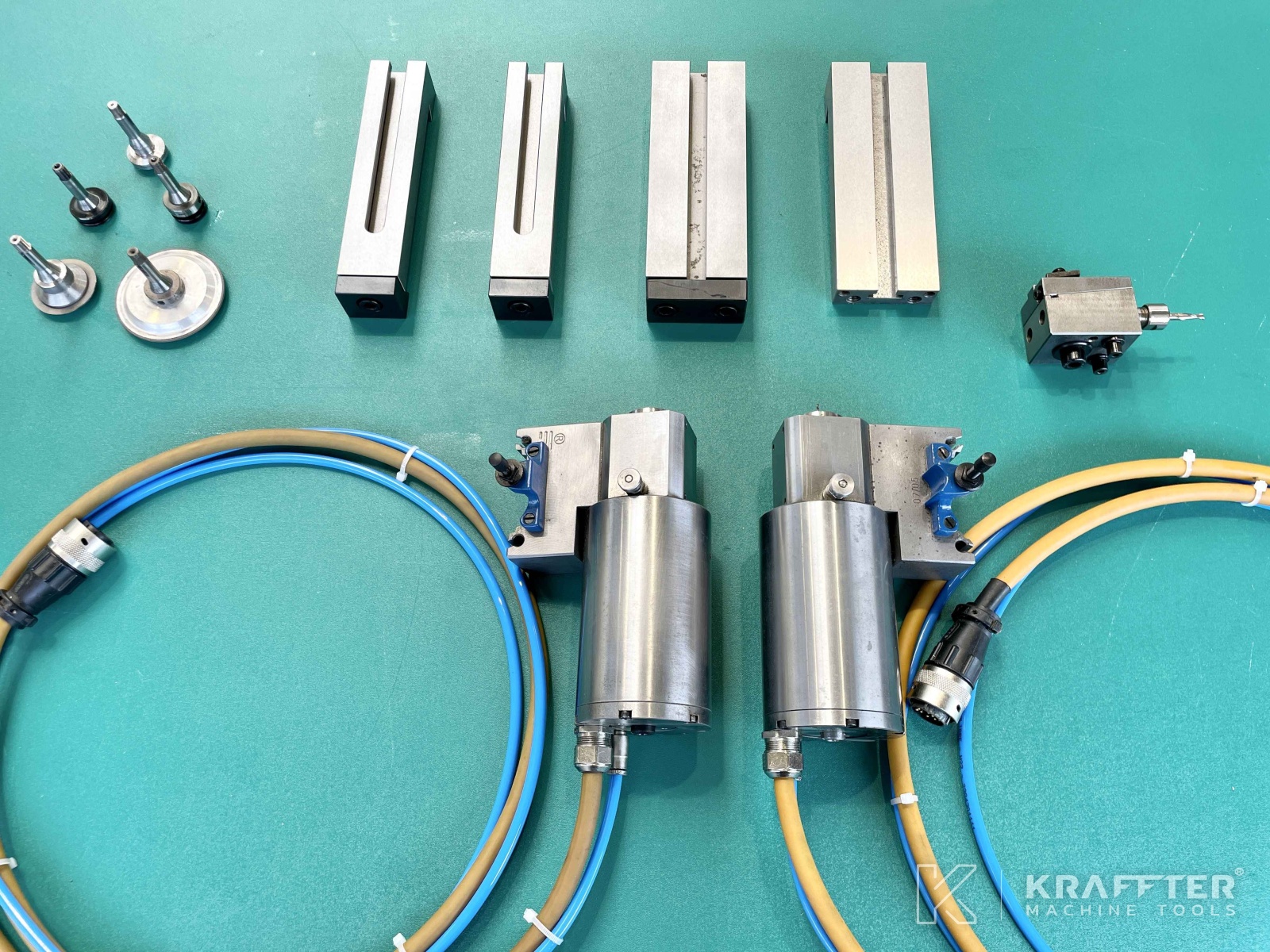

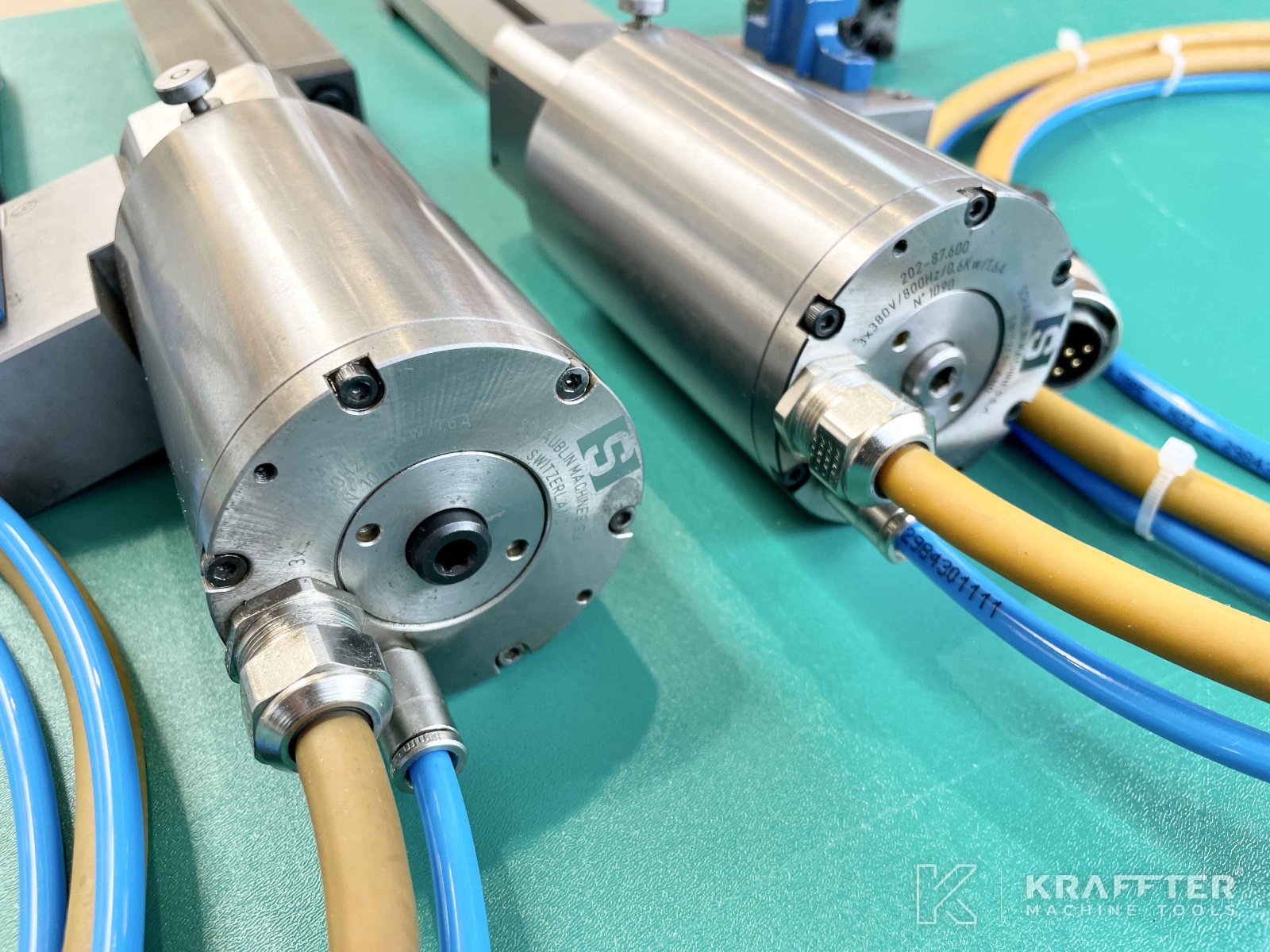

x3 unidades de rectificado (pinzas B8) con motor integrado - 0202-87600-000

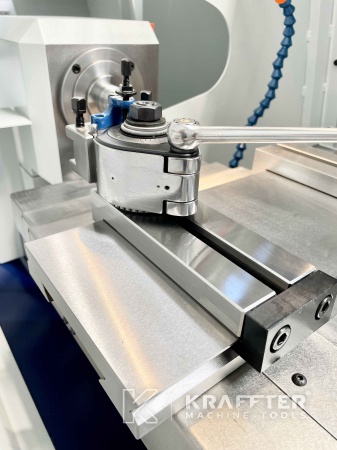

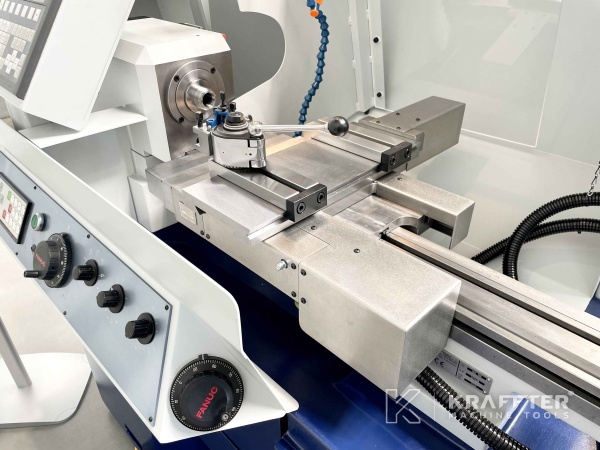

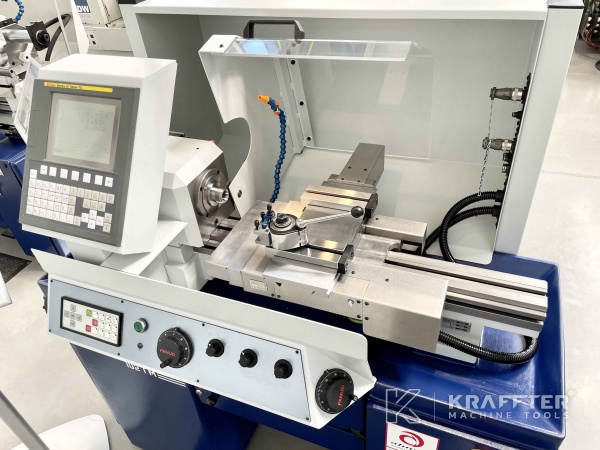

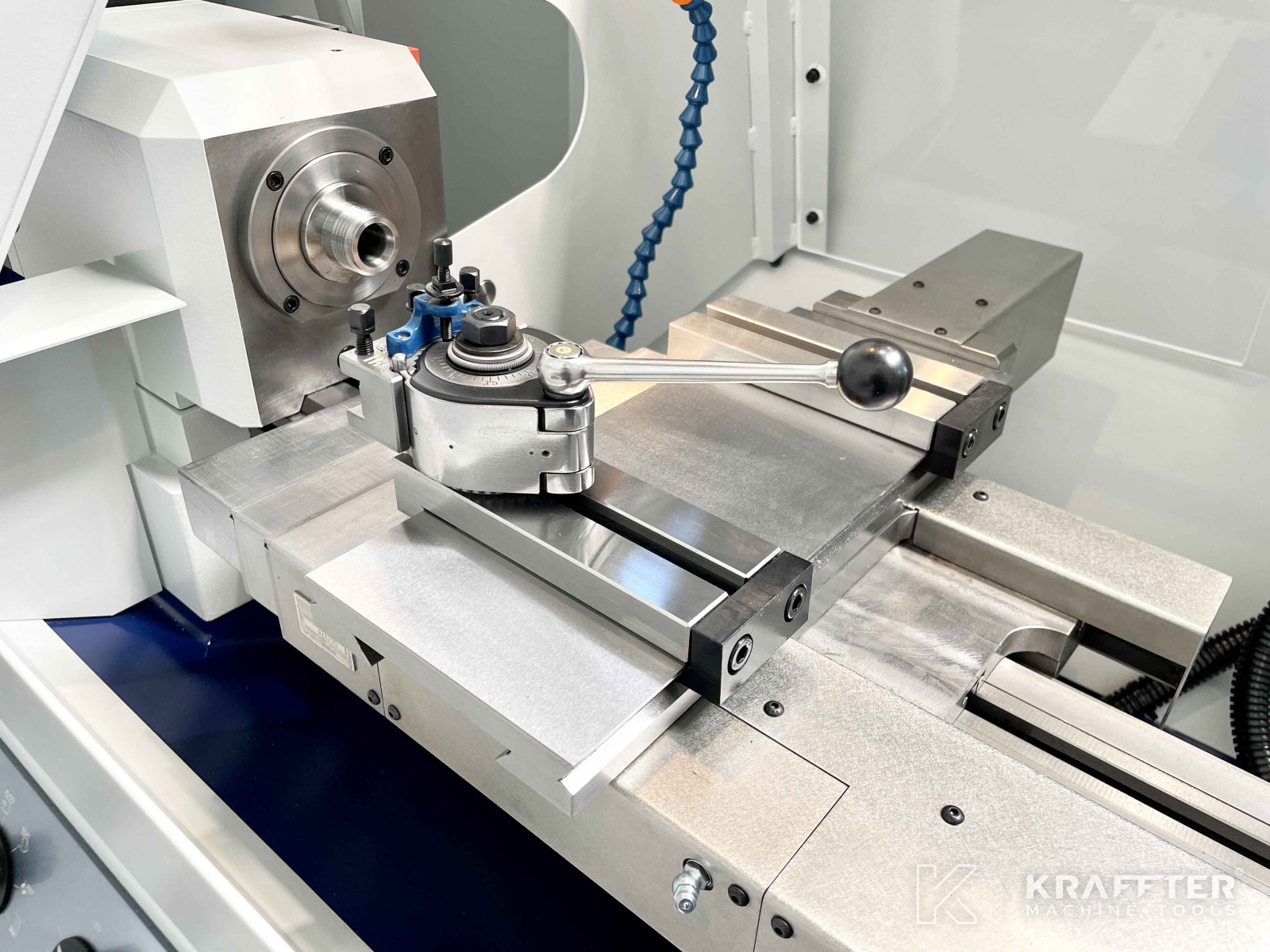

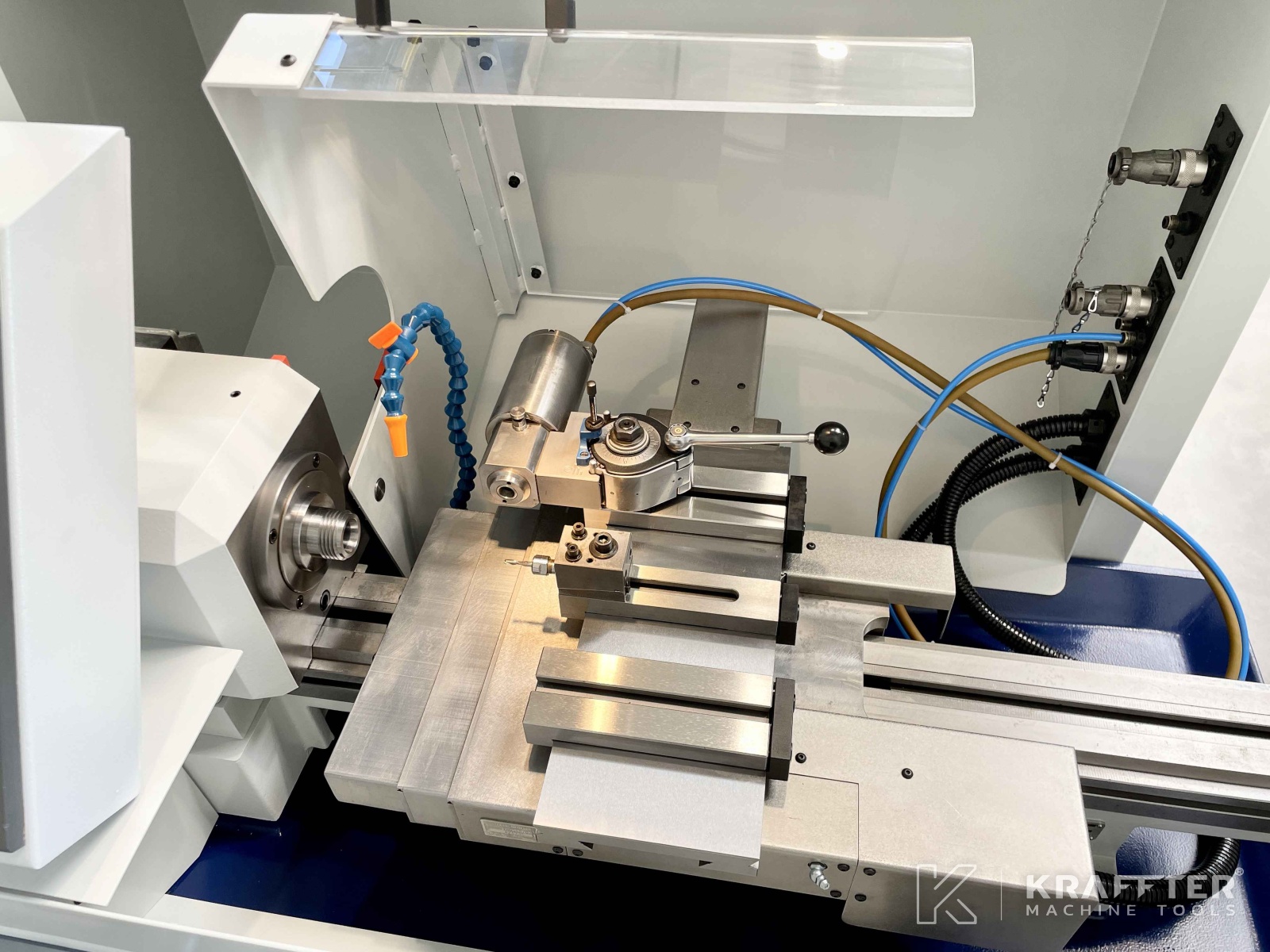

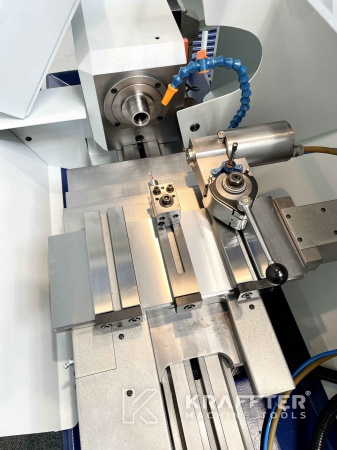

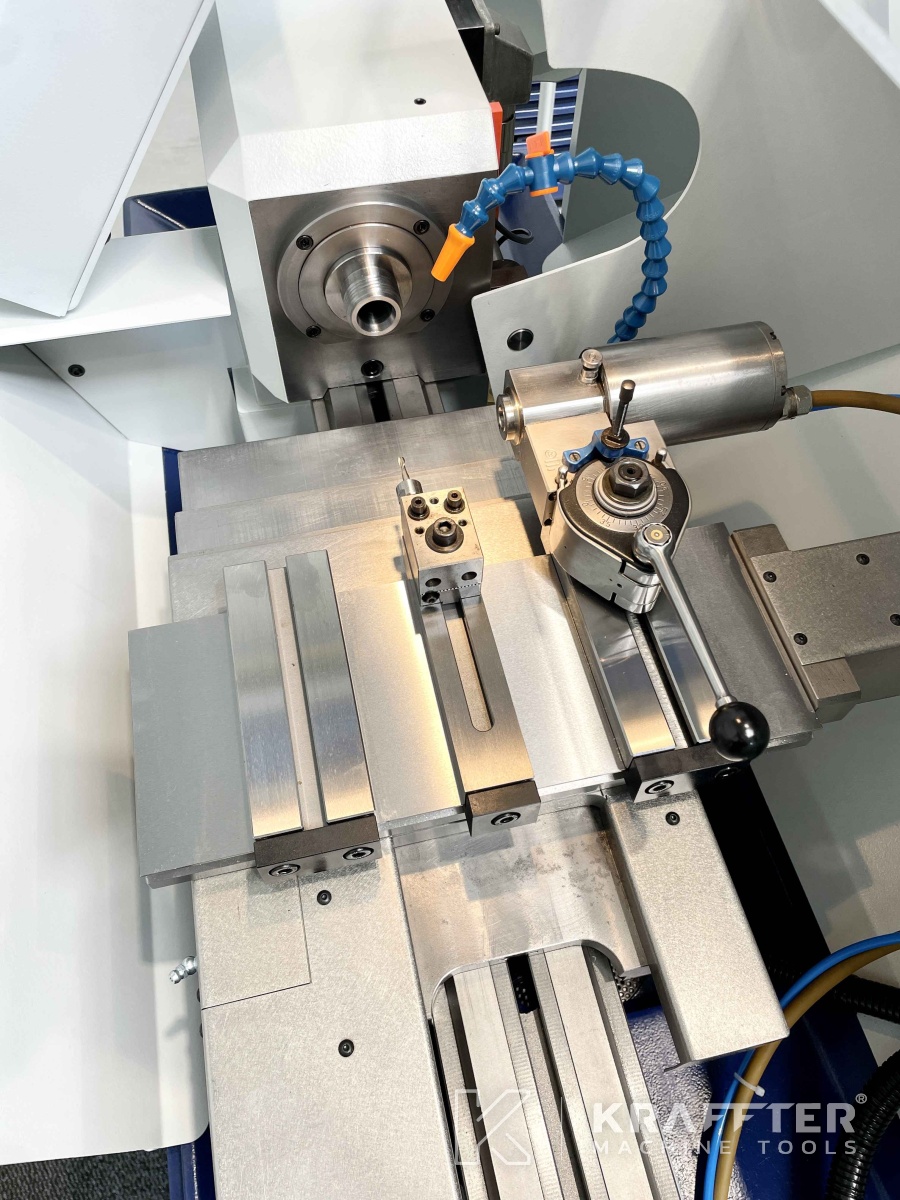

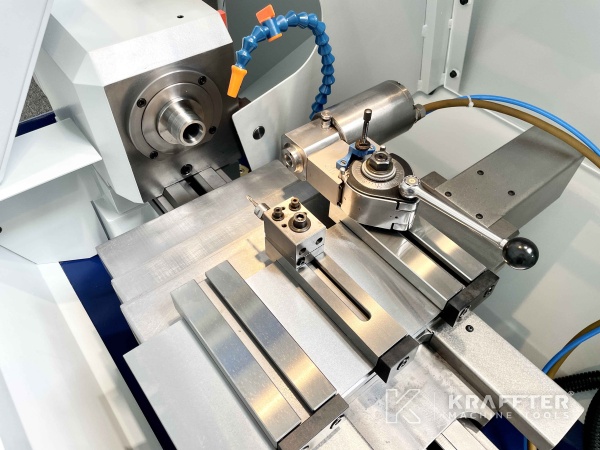

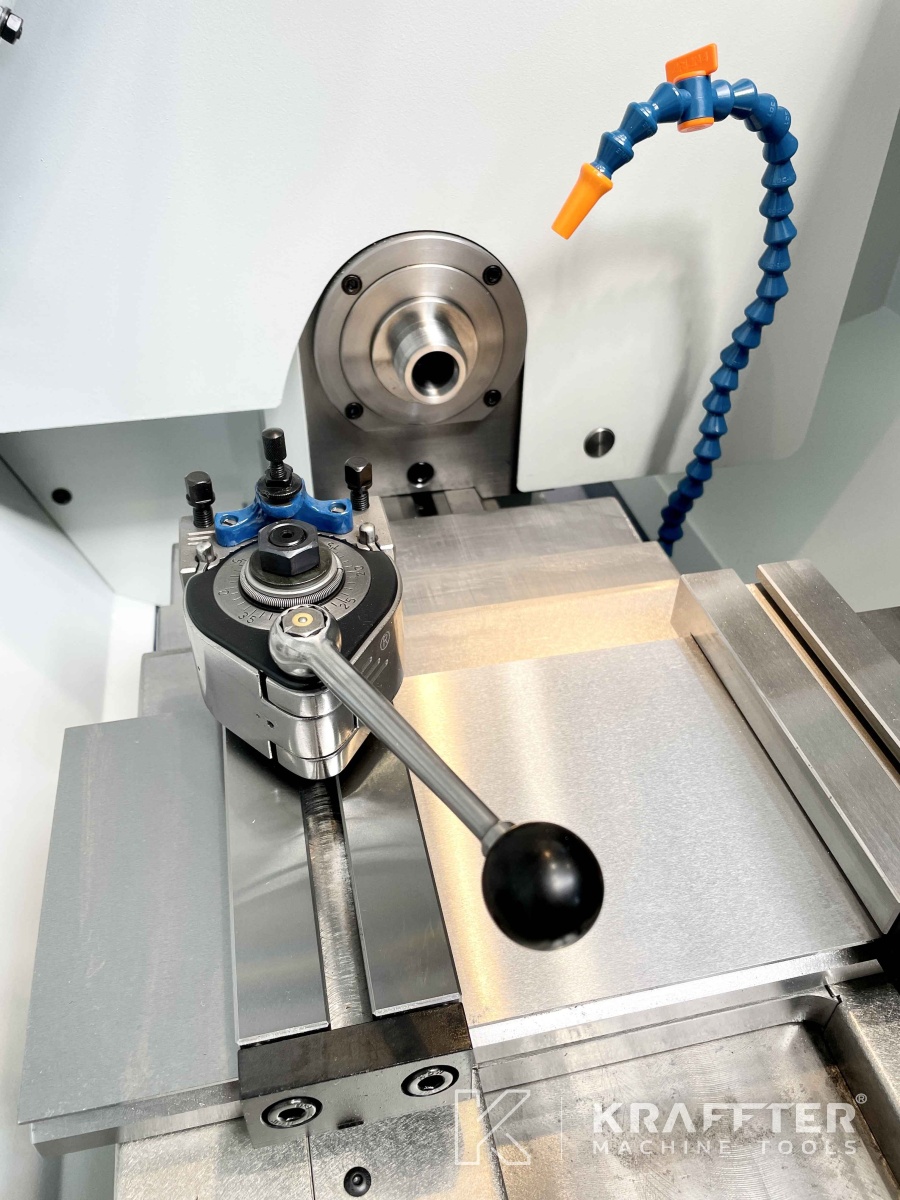

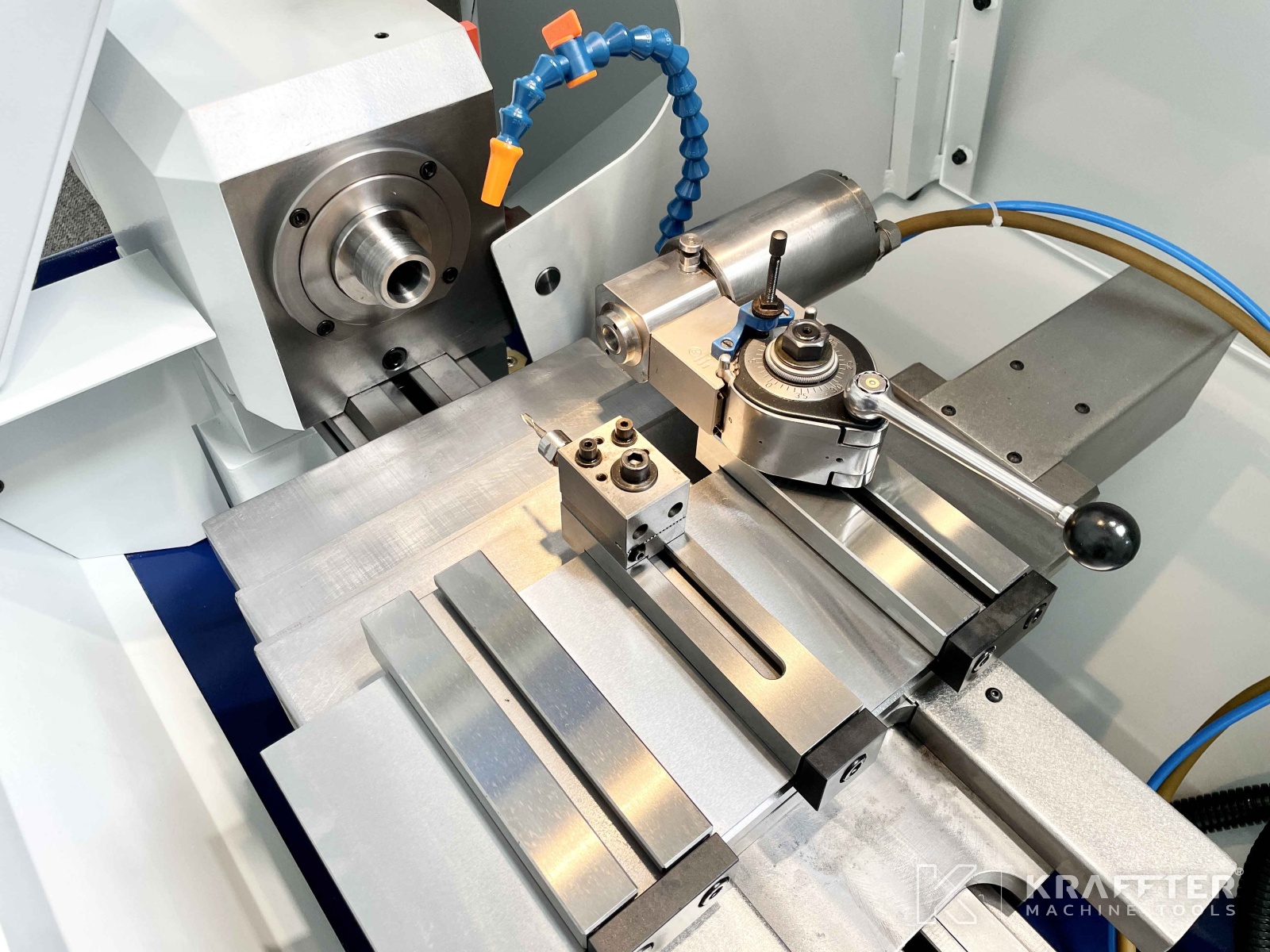

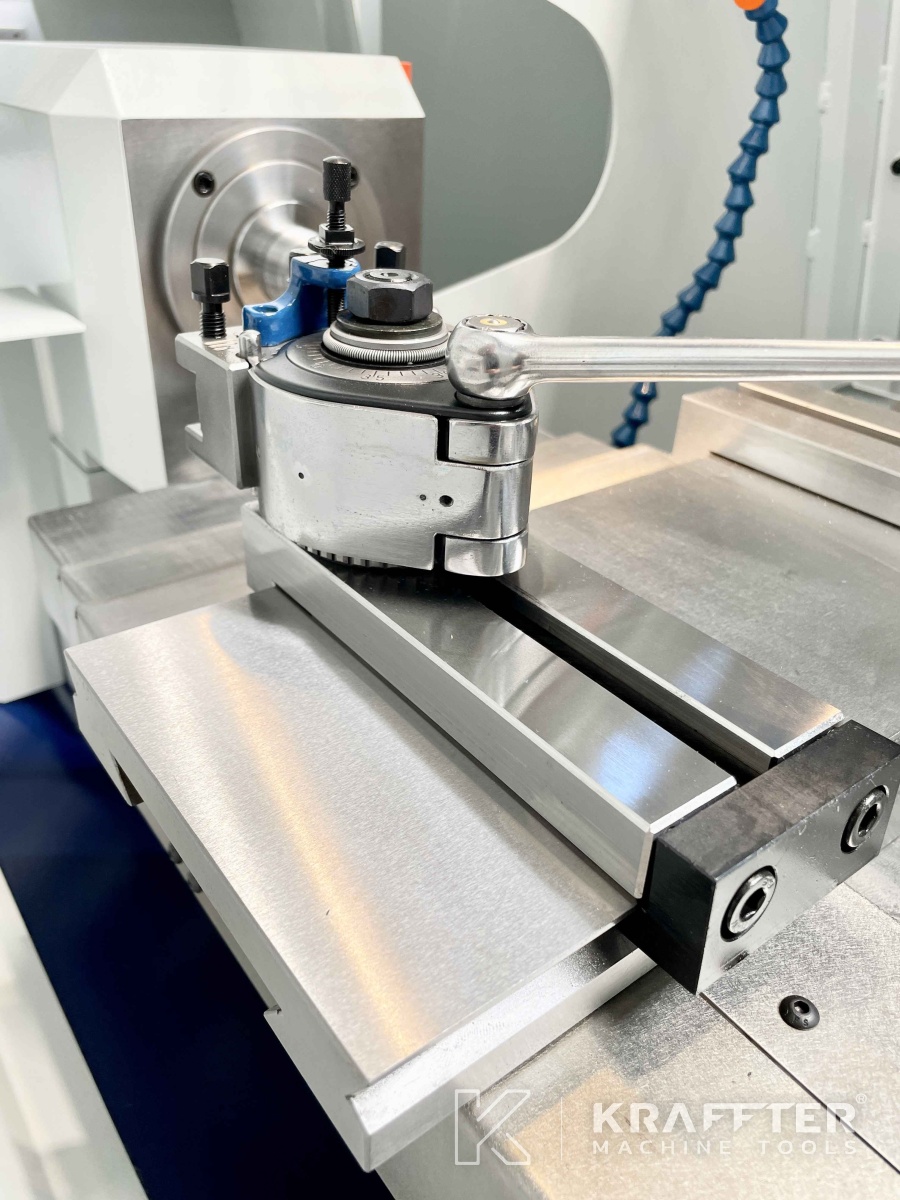

x1 torreta de sujeción rápida MULTIFIX tipo A - 0102-46200-000
x1 portaherramientas para cincel máx. 16x16 [mm] - 0102-46220-000
x4 bridas portaherramientas radiales o frontales, anchura 60 [mm], ranura en T - 0104-46130-000
x2 placas portaherramientas, anchura 36 [mm], ranura en T - 0104-46210-000

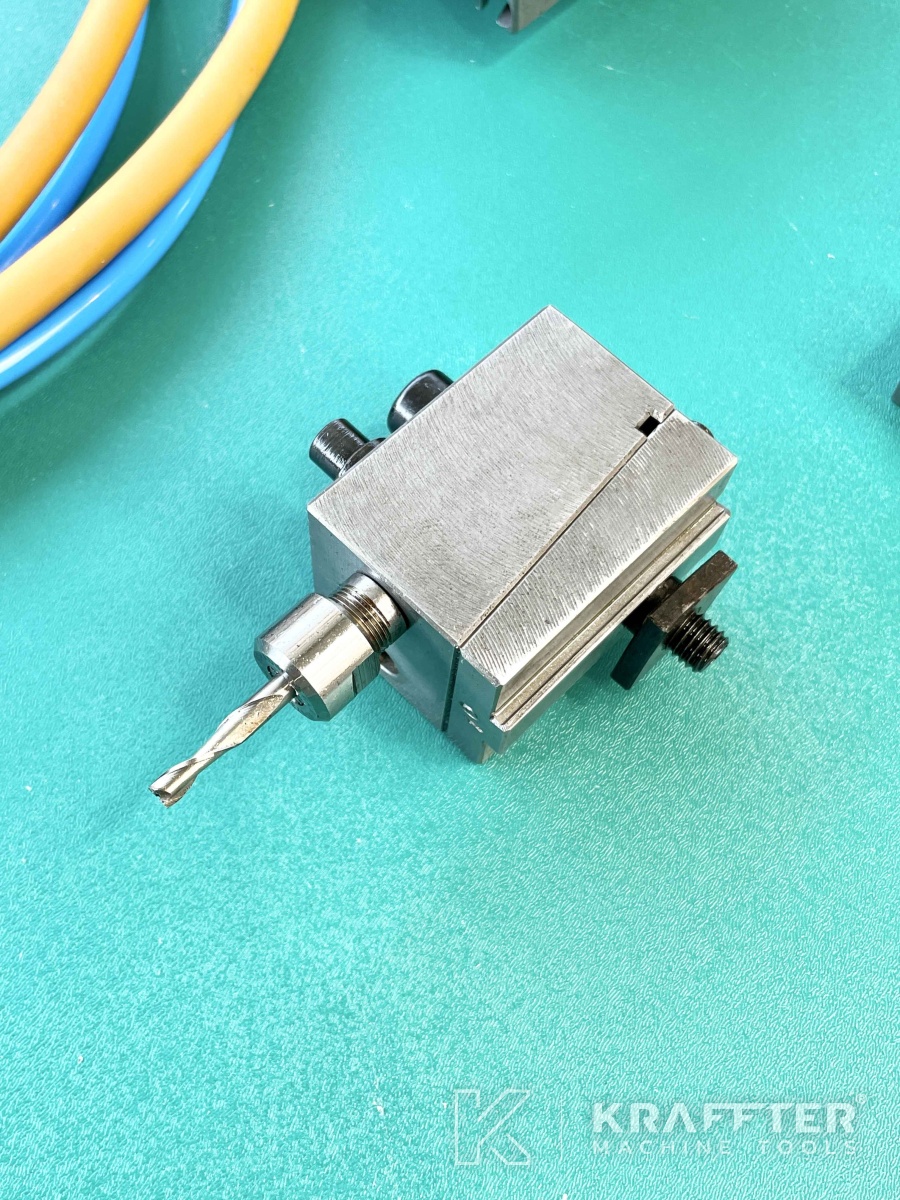

x1 portaherramientas ajustable para 2 portapinzas con ajuste vertical - 0104-46080-000

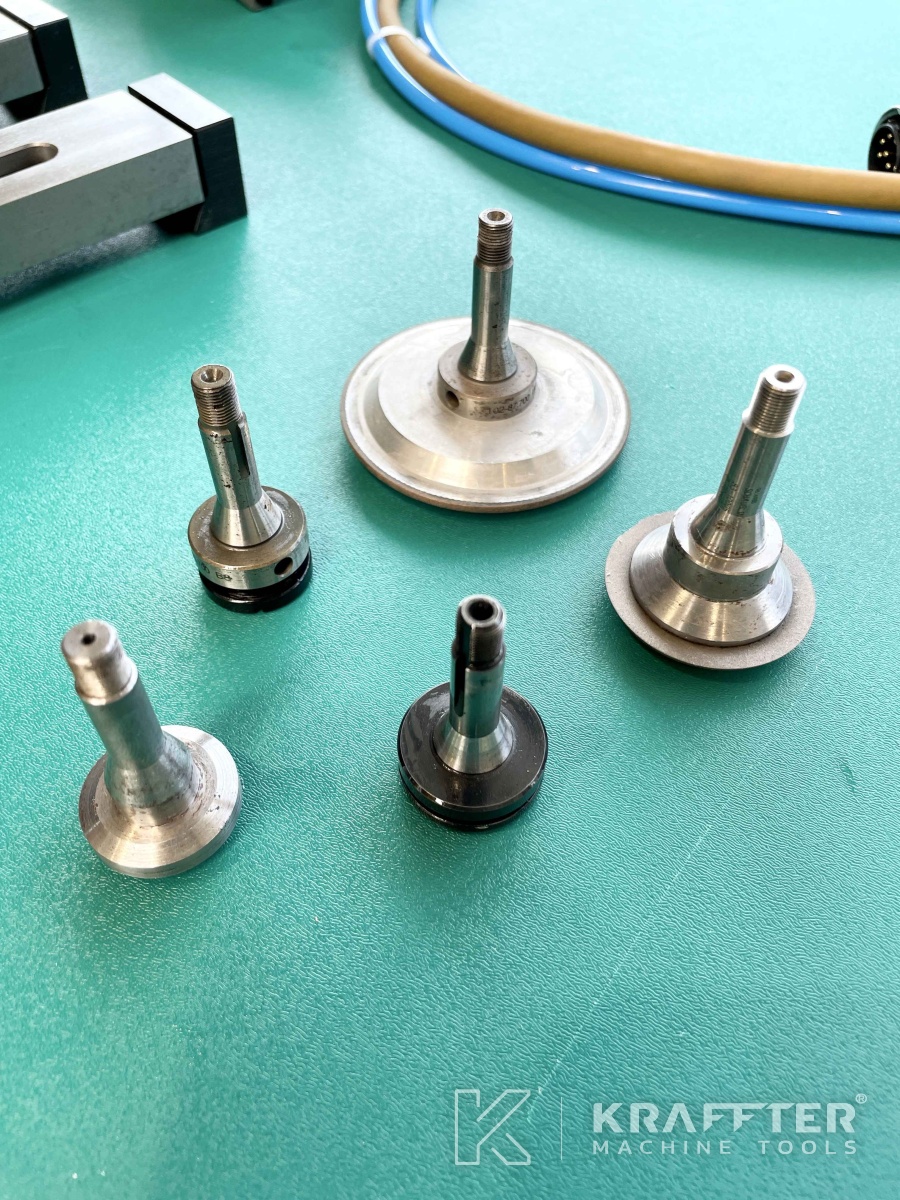

x5 tacos B8 Ø10 para porta-ruedas [mm] - 0102-87700-000

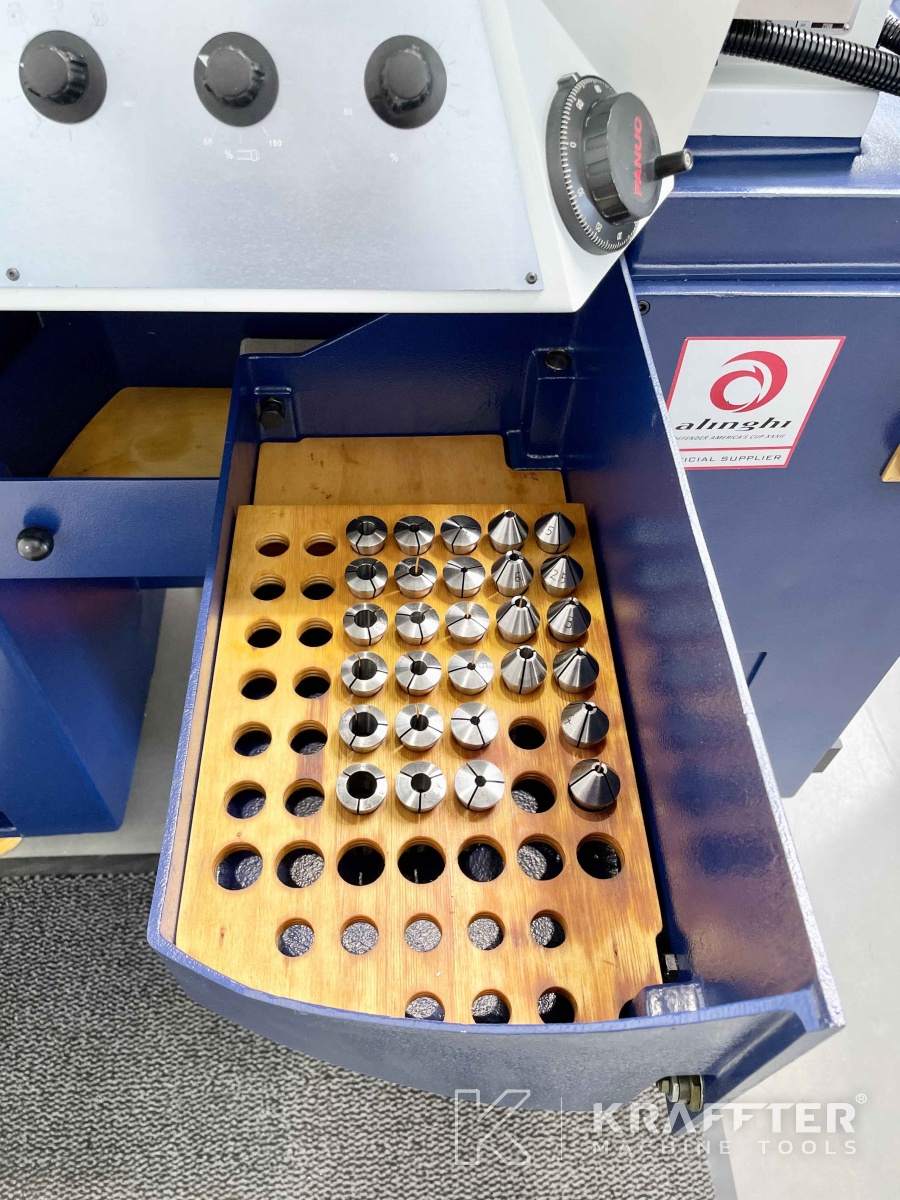

x18 Alicates W20
x10 Alicates de punta larga W20
x1 microscopio de centrado MARCEL AUBERT
x1 copia de seguridad de parámetros
x1 manual "Esquemas eléctricos
x1 catálogo "Accesorios
Diversos manuales técnicos (SCHAUBLIN, FANUC...)
