Vendido

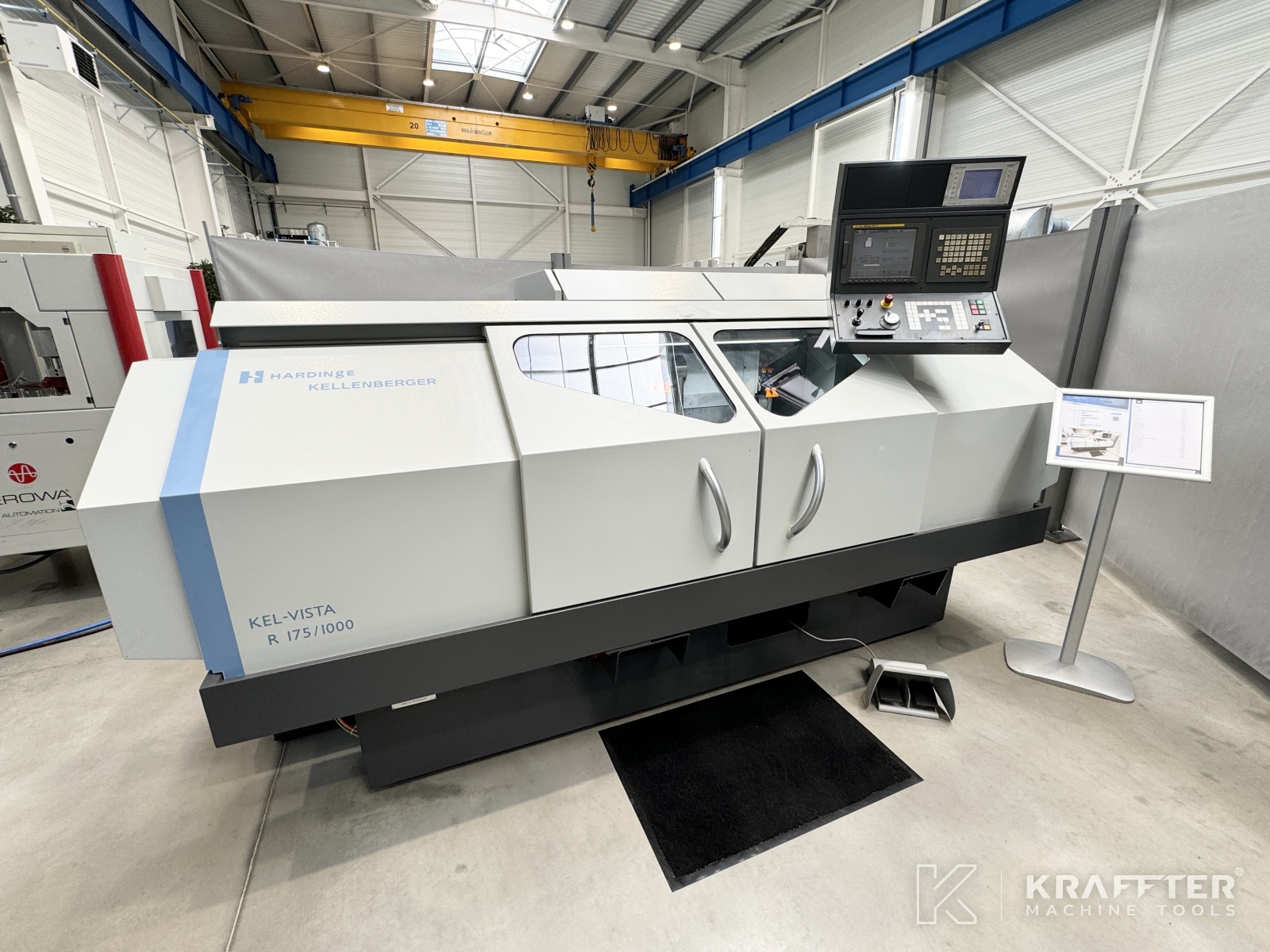

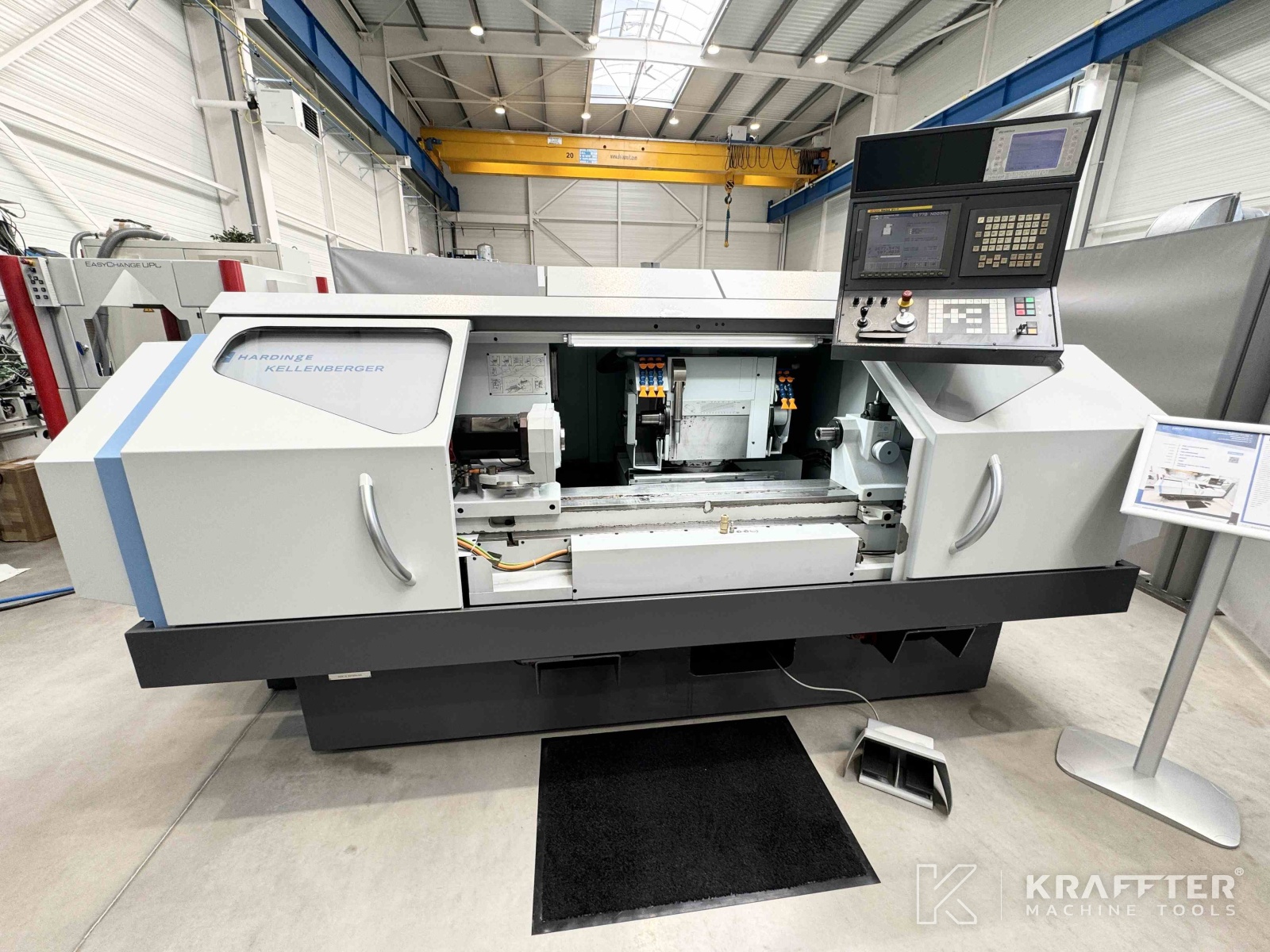

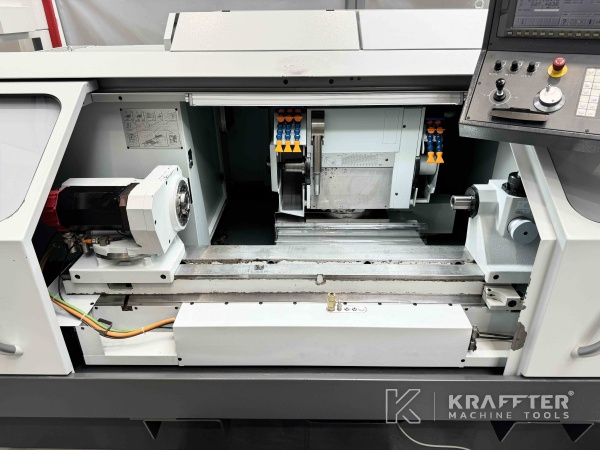

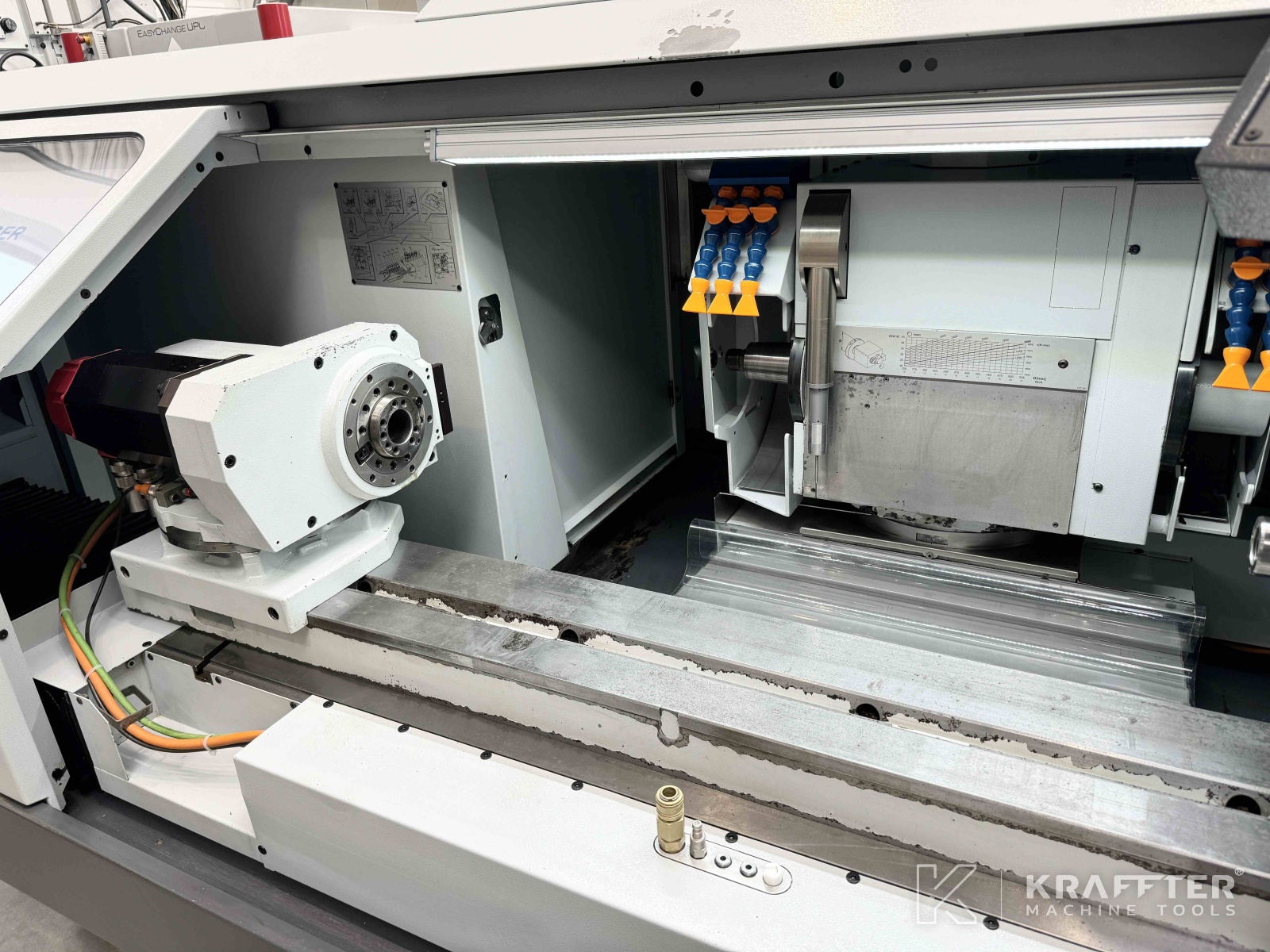

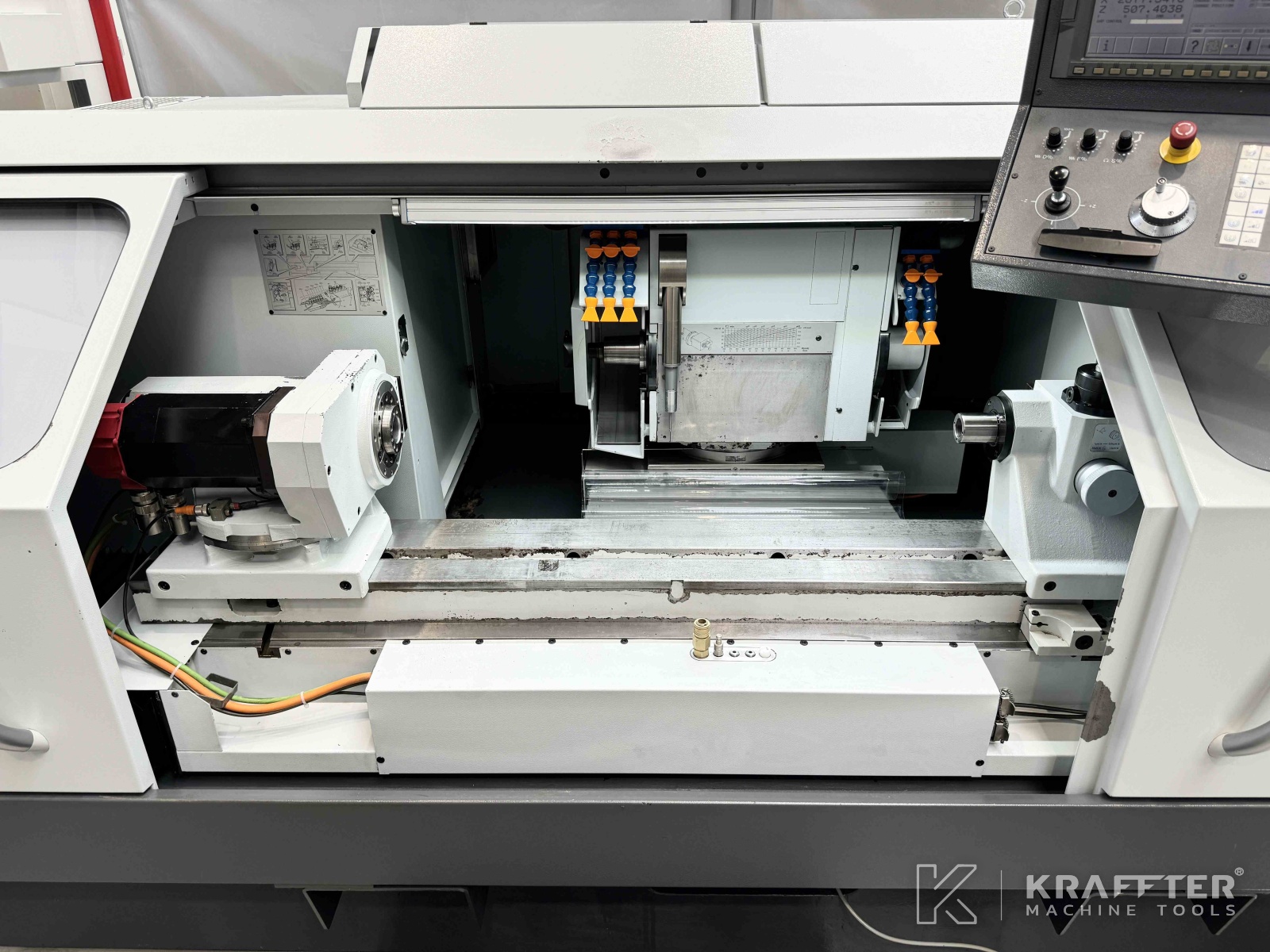

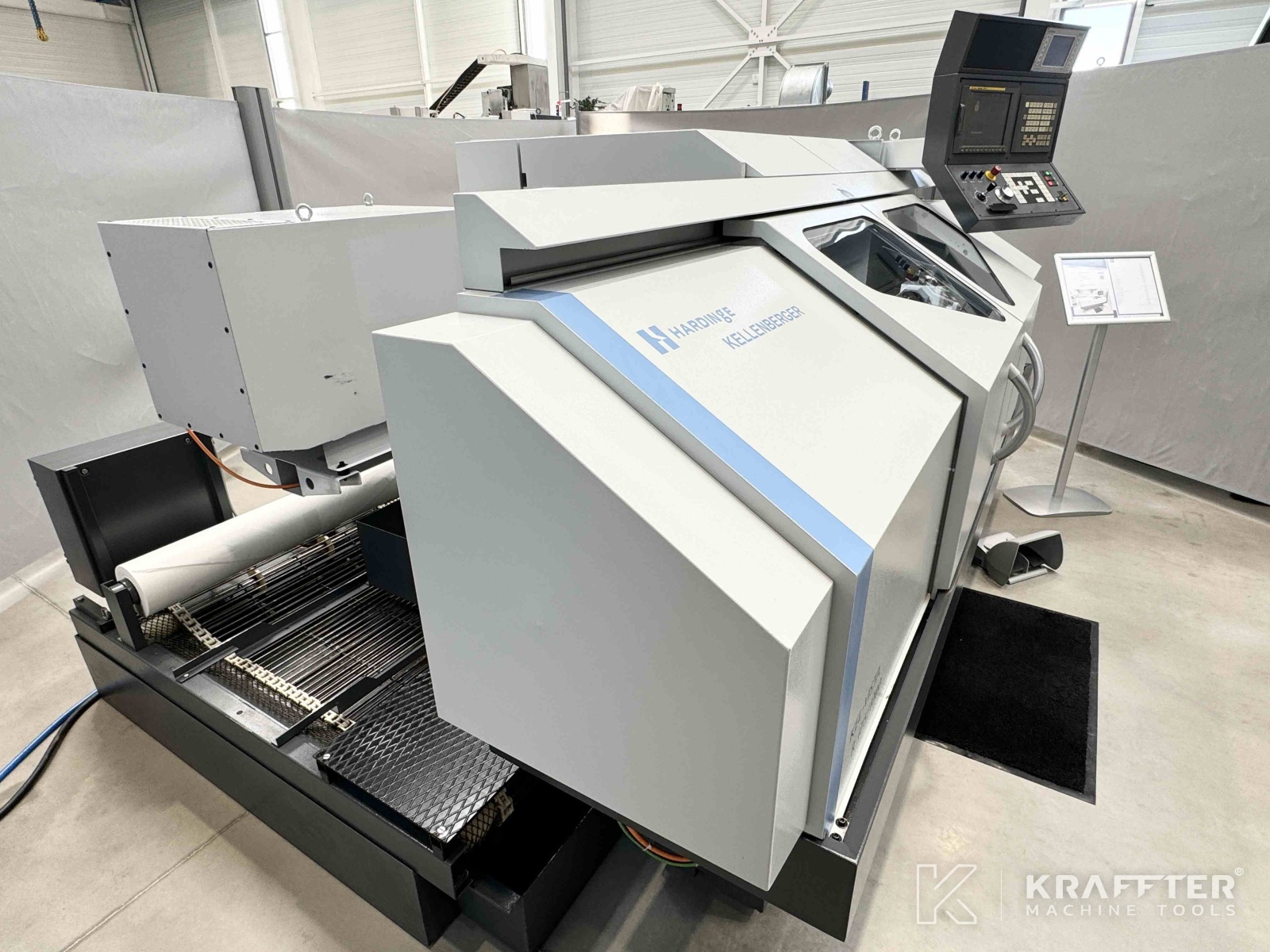

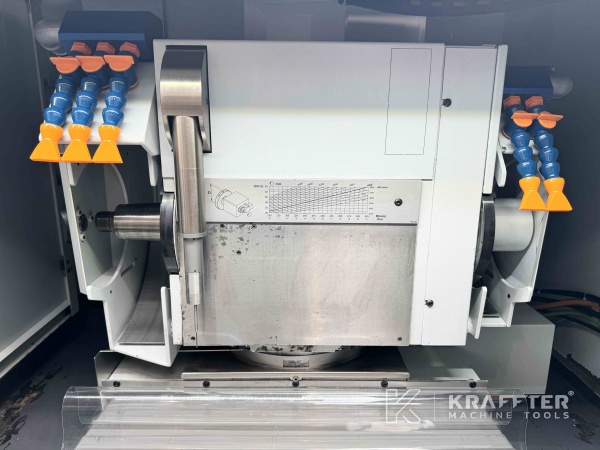

Tipo de máquina : Rectificadora cilindrica CNC
Marca : KELLENBERGER
N° de stock: 90100
Modelo : Kel-Vista UR 175/1000
Año : 2007
Ubicación : 73240 St-Genix-les-Villages, FRANCE
¡MAQUINA VENDIDA!
¿Está interesado en un modelo similar?
Déjenos sus datos de contacto:
Especificaciones técnicas

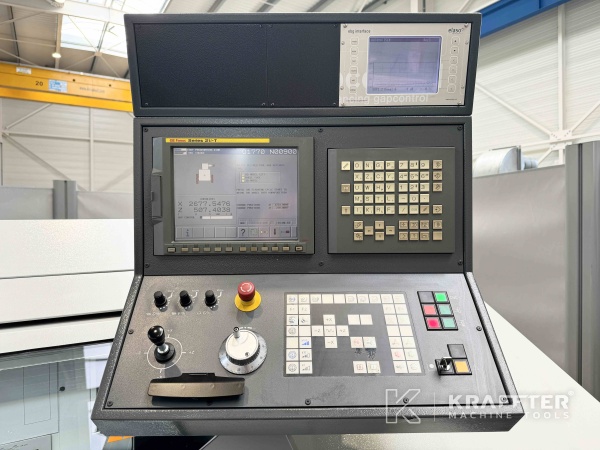

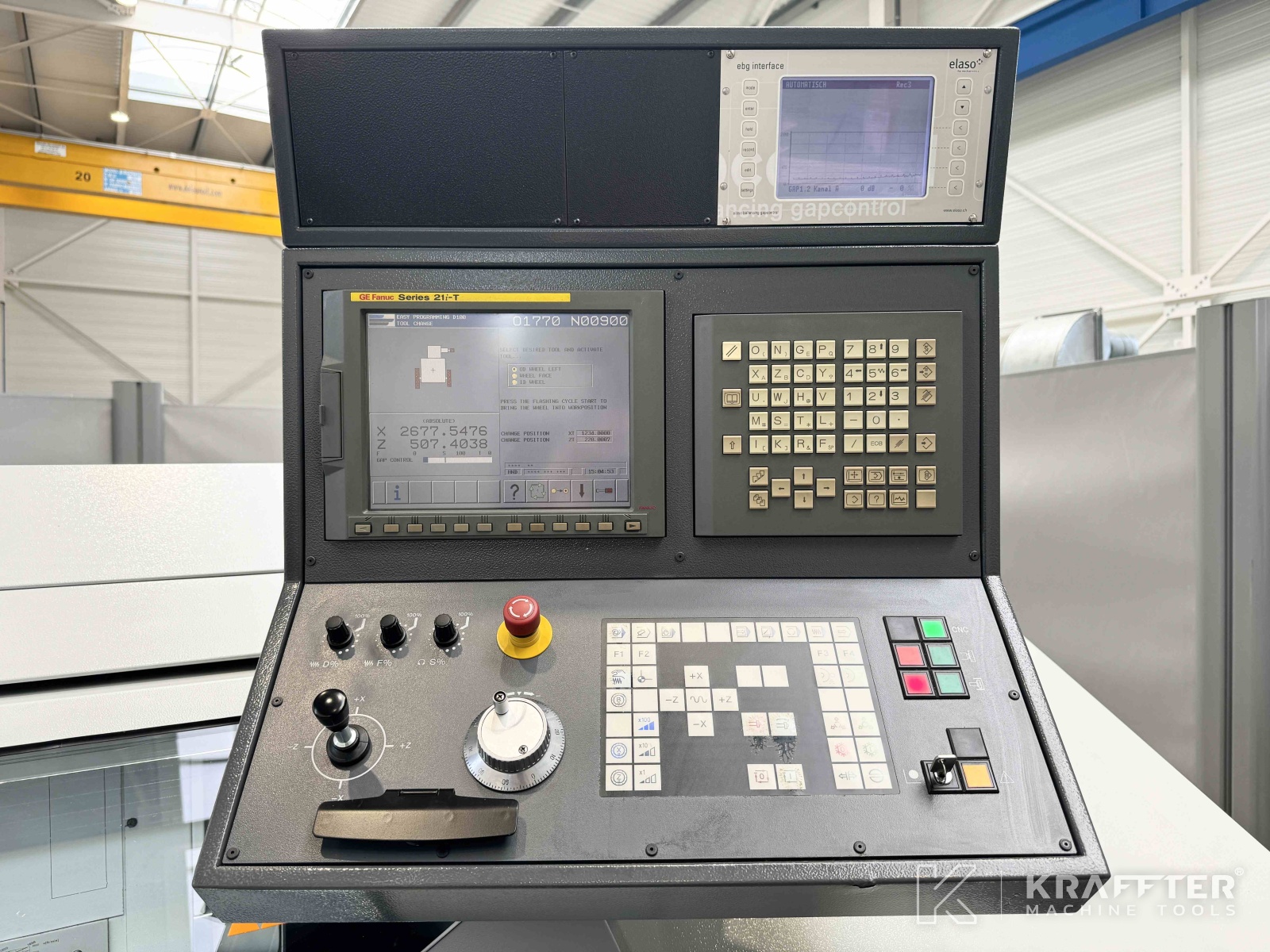

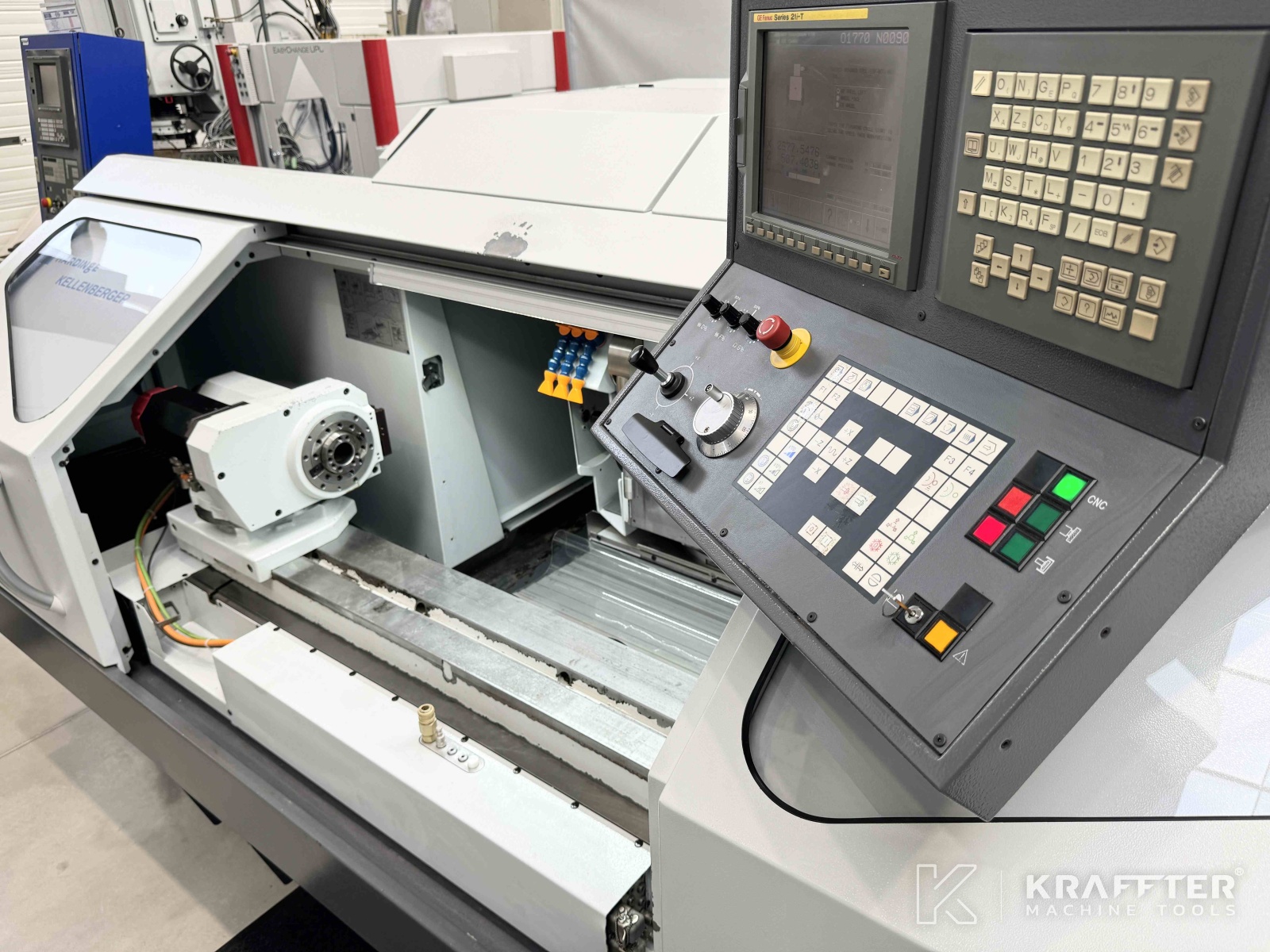

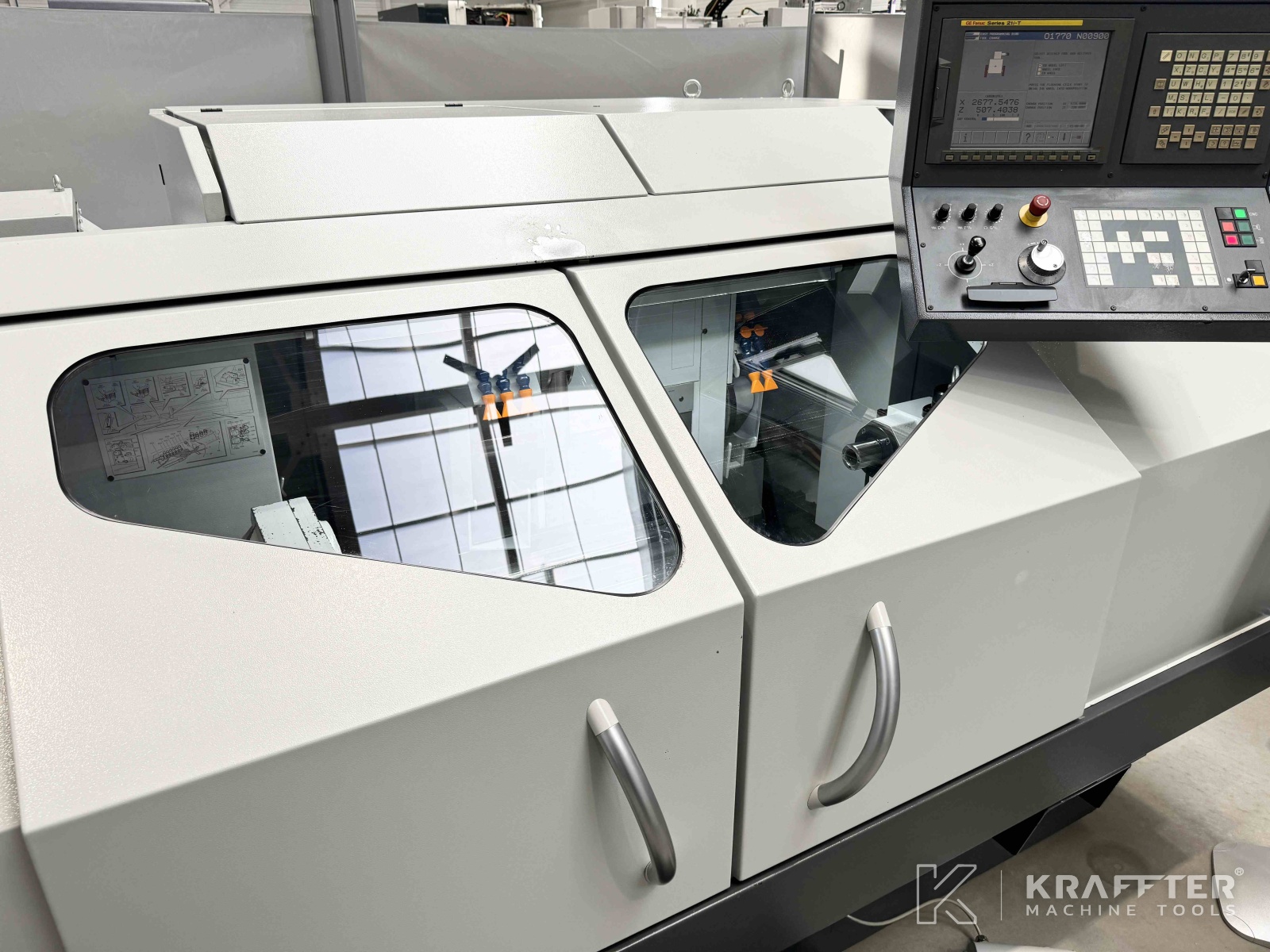

Tipo de CNC
FANUC 21i-T
Distancia entre puntos
1000 [mm]
Altura de puntos
175
Diámetro máx. de rectificado
349 [mm]
Longitud máxima de rectificado
1000 [mm]
Recorrido del eje X
350 [mm]
Velocidad máxima de desplazamiento del eje X
6000 [mm/min]
Resolución del eje X
0.0001 [mm]
Recorrido del eje Z
1150 [mm]
Velocidad máxima de desplazamiento del eje Z
12000 [mm/min]
Resolución del eje Z
0.0001 [mm]
Orientación de la mesa
0 - 9 [°]

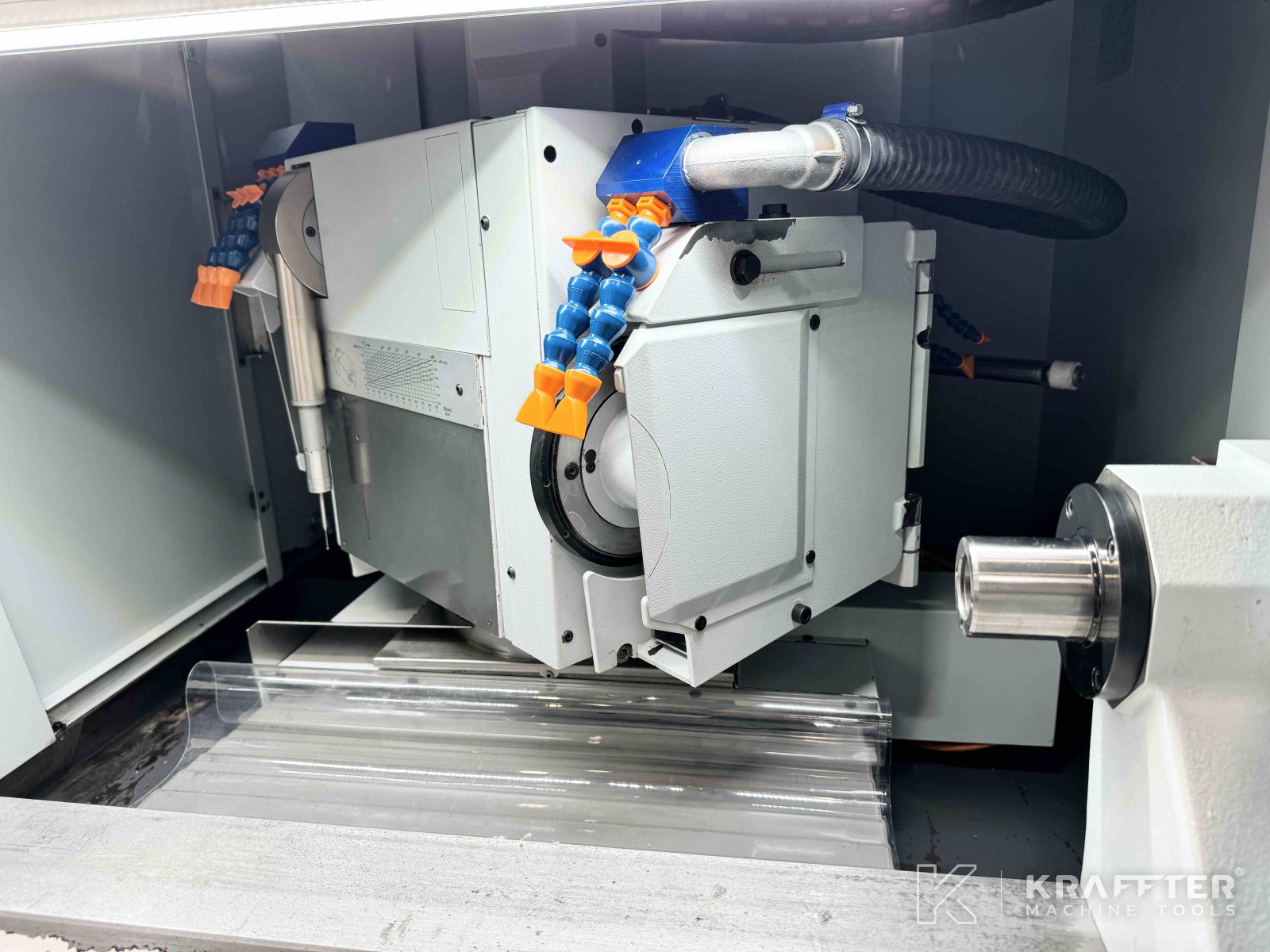

Velocidad mínima del husillo portamuela
800 [rpm]
Velocidad máxima del husillo portamuela
1900 [rpm]
Potencia del husillo portamuela
6 [kW]
Recorrido angular del eje B
-210 / +10 [°]
Precisión de indexación del eje B
1 [°]
Eje B automático
Sí

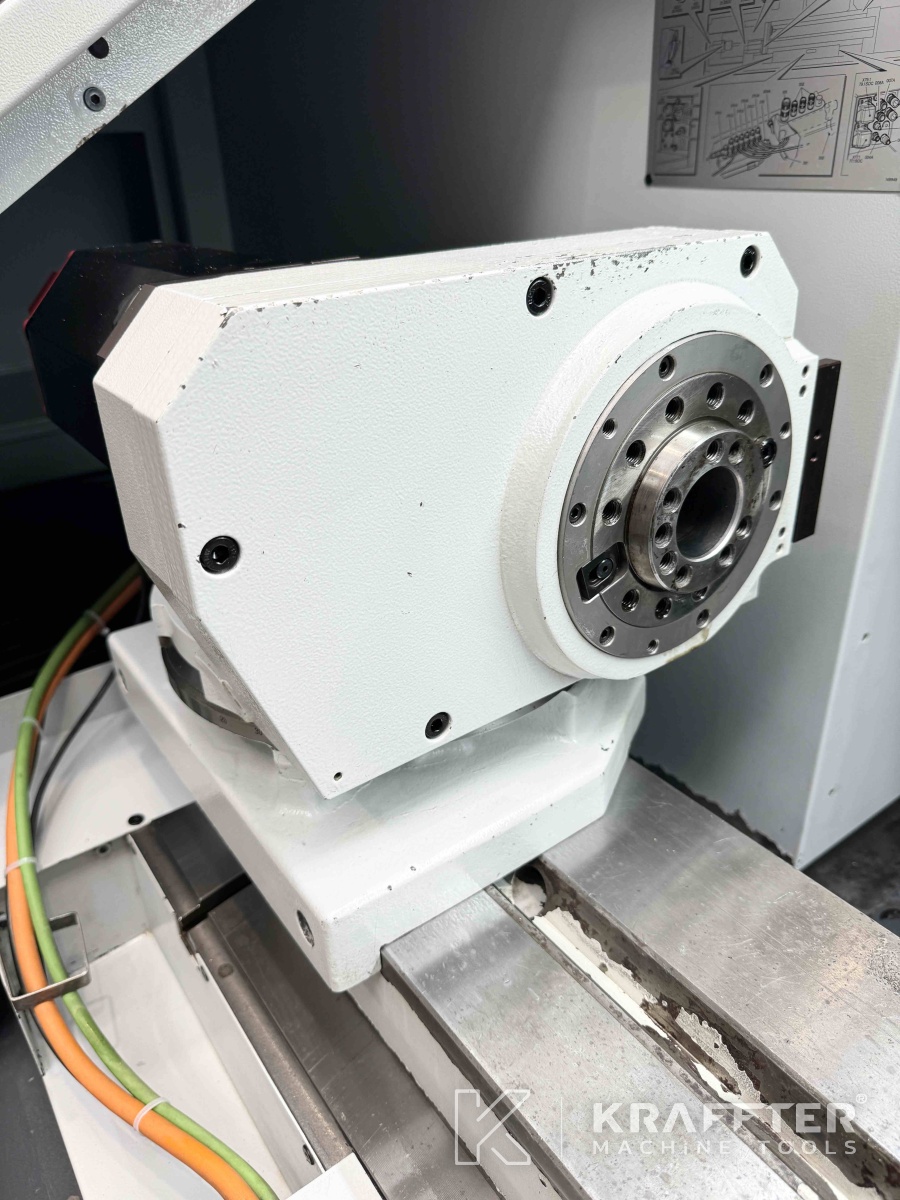

Nariz del husillo portapieza
DIN 55026 N° 5
Cono interior del husillo portapiezas
Morse 5
Velocidad mínima del husillo portapieza
8 [rpm]
Velocidad máxima del husillo portapieza
800 [rpm]

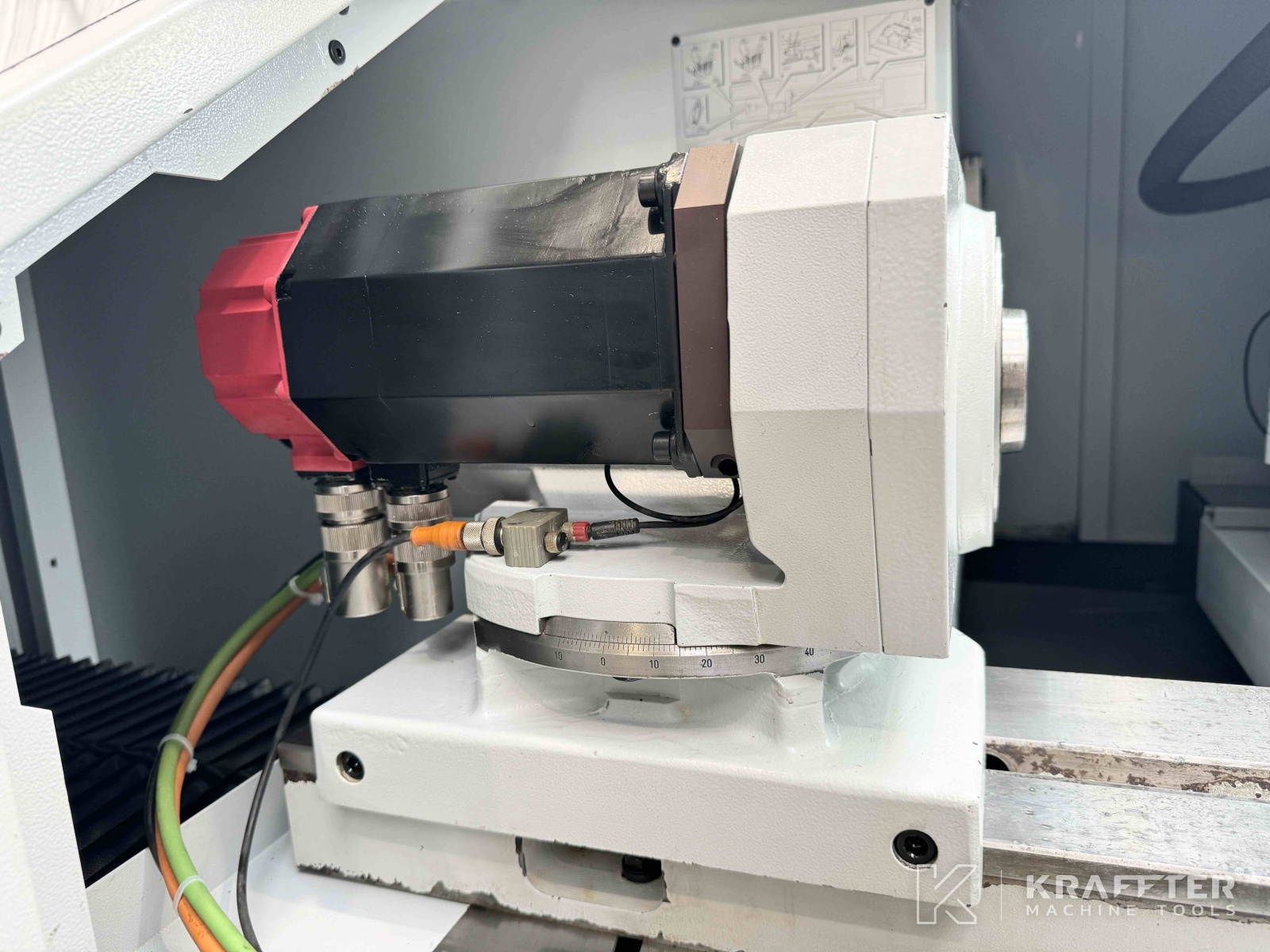

Peso máximo admisible del cabezal portapieza entre puntos
100 [Kg]
Ángulo de rotación del cabezal portapiezas
-10 / +100 [°]
Potencia del husillo portapieza
1 [kW]
Cono de la contrapunta
Morse 4
Ajuste fino del contrapunto
+/- 60 [µm]
Número de horas en funcionamiento
12076 [h]
Caudal de la bomba de refrigerante
160 [l/min]
Suministro de tensión
400 [V]
Corriente nominal
18.5 [A]
Dimensiones de la maquina
3000 x 1700 [mm]
Peso
3500 [Kg]
Información adicional

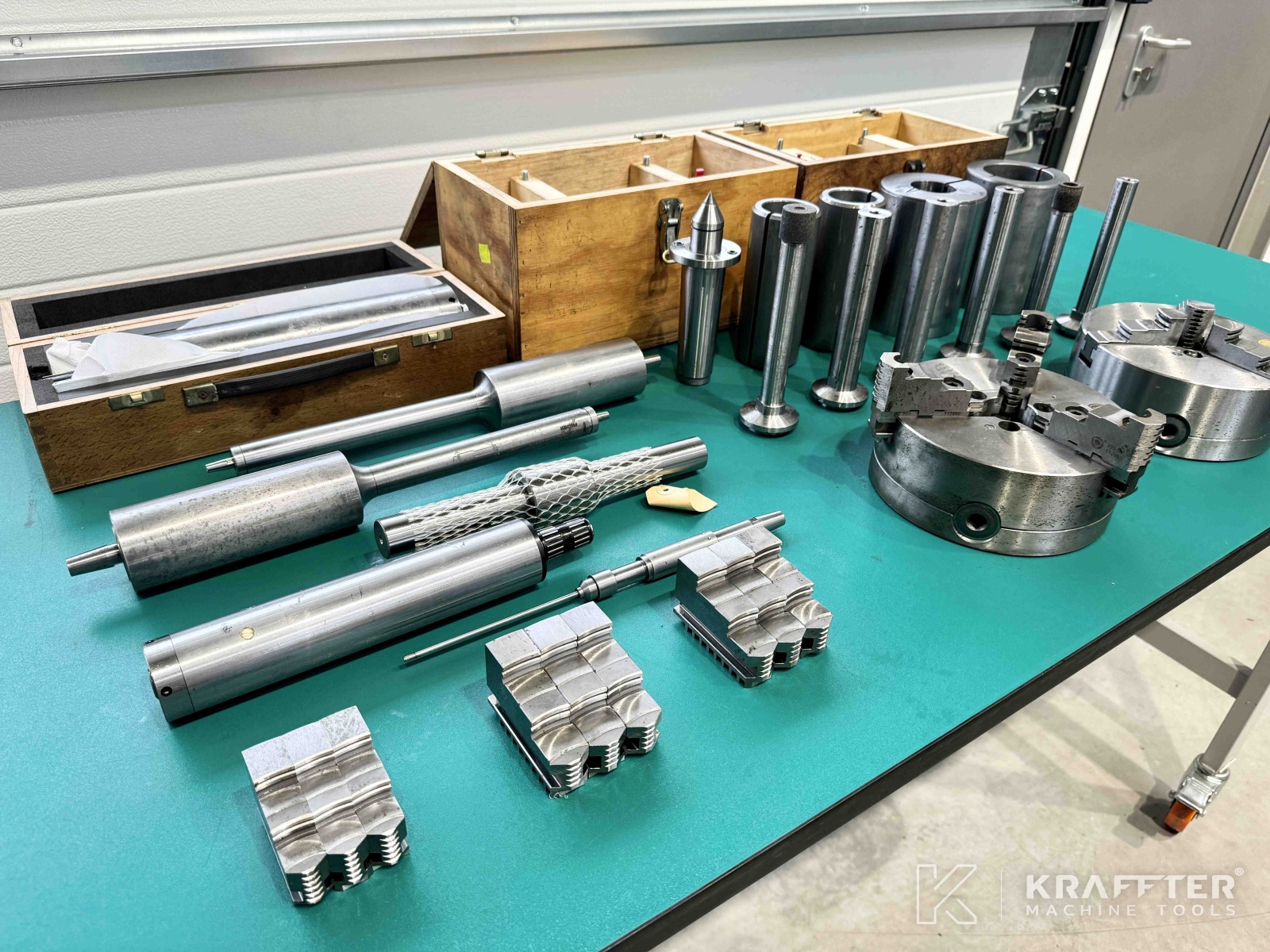

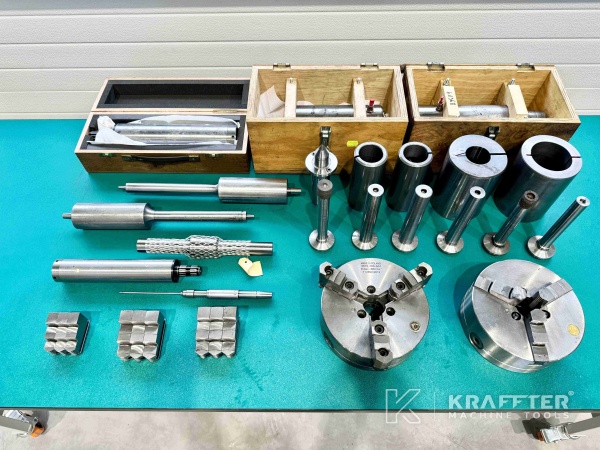

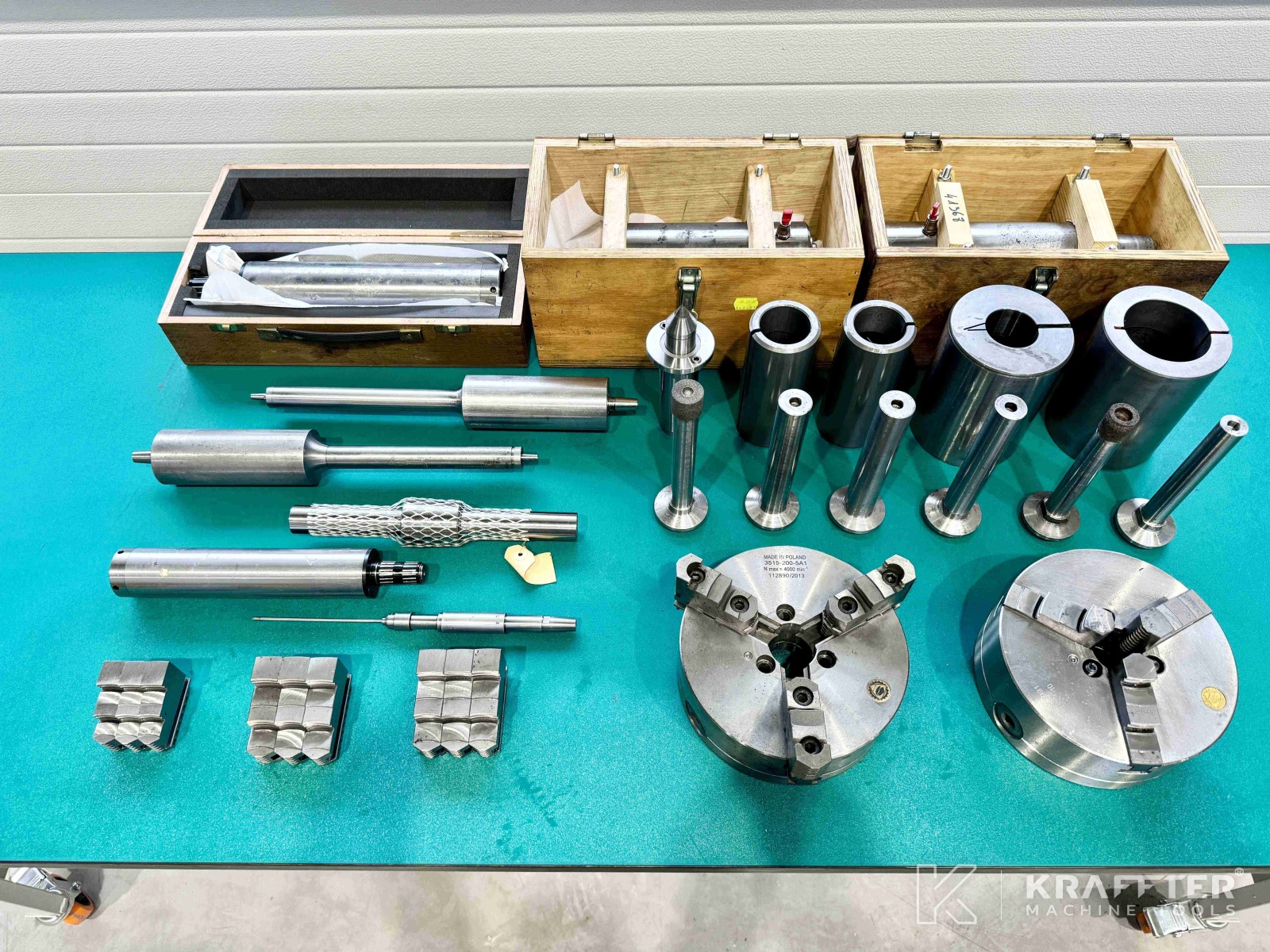

EQUIPAMIENTO INCLUIDO:

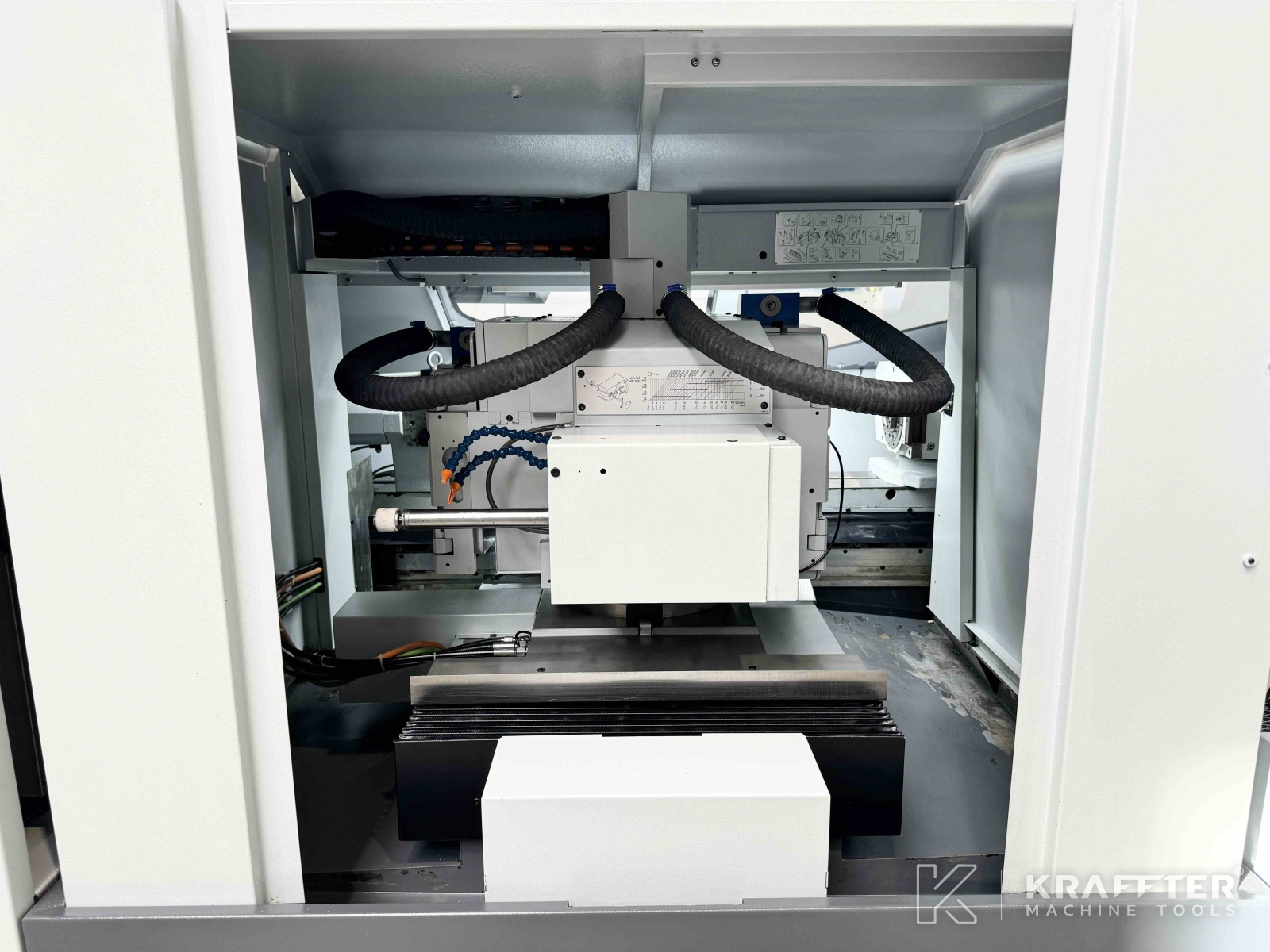

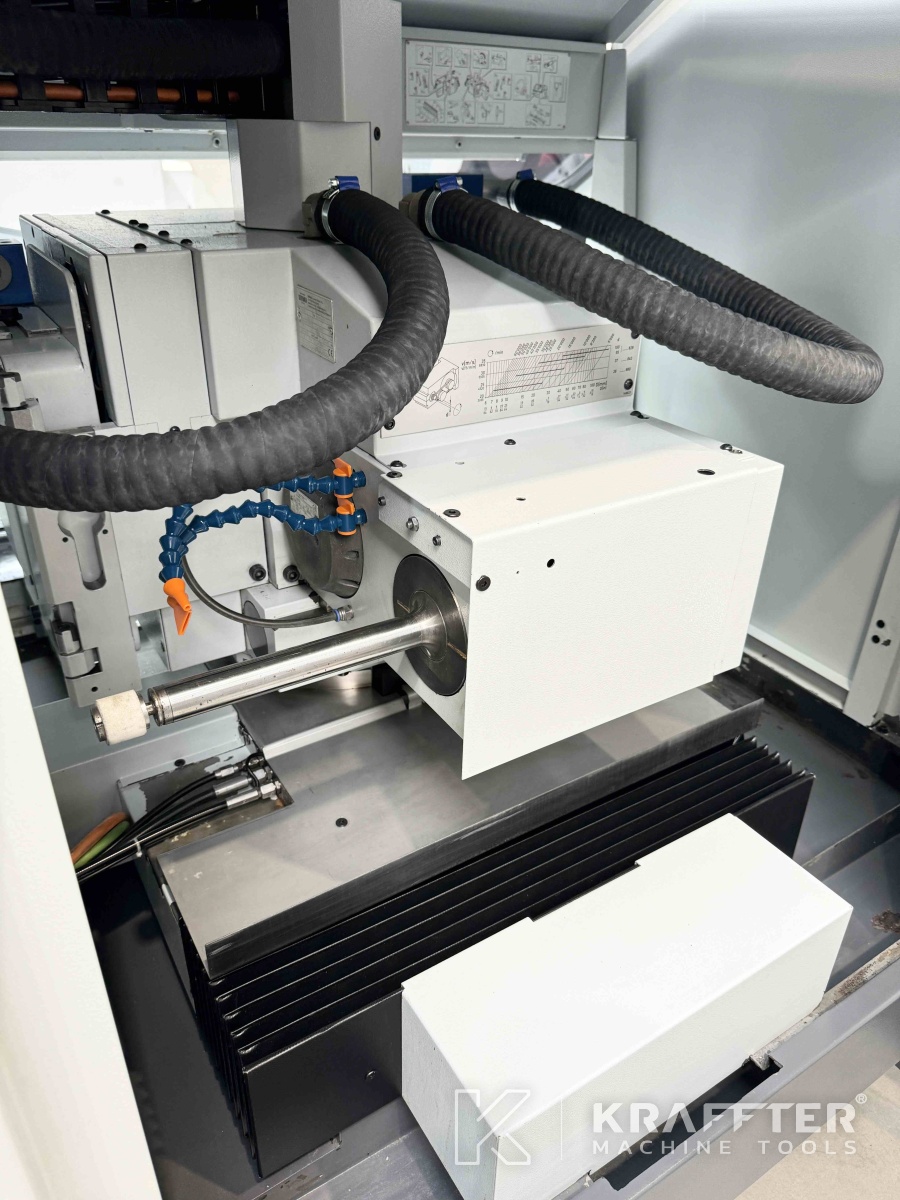

x1 rectificadora interna
x1 husillo interno SLF tipo SFAA60x160-25x220-1132A (25000 rpm)
x1 husillo interno FISCHER tipo FAV25.60R380.22 (26000 rpm)
x1 husillo interno SFJ tipo UJ50
x1 husillo interno FISCHER tipo UJ-70x300 (14000 rpm)
x1 husillo interno RENAUD Suiza tipo 124-080230-M10 (42000 rpm)
x1 husillo interno RENAUD Suiza tipo 124-080240-M16R (28000 rpm)
x2 platos Ø200 [mm] con 3 mordazas concéntricas
x3 juegos de mordazas duras
x1 eje de equilibrado de la muela

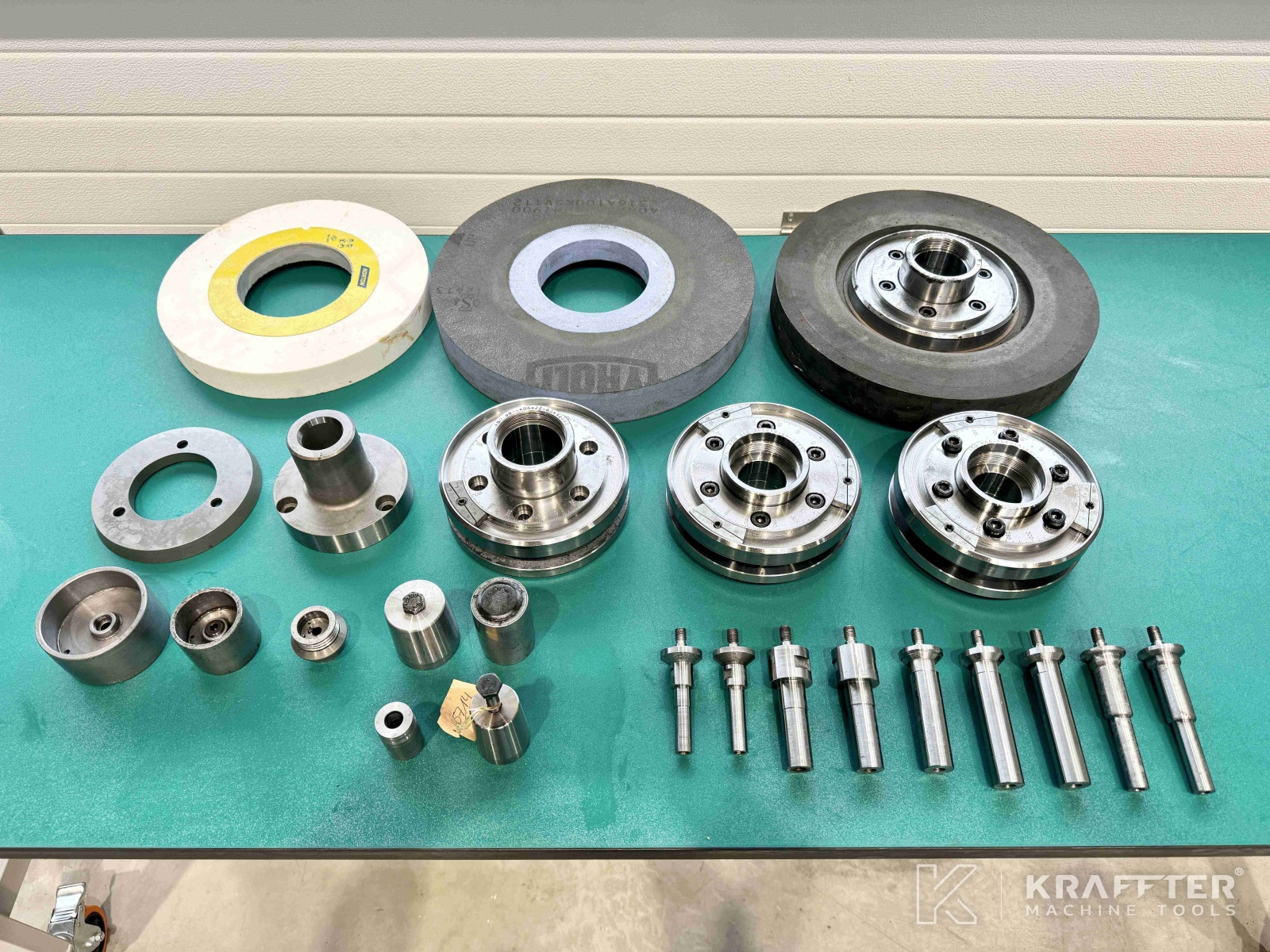

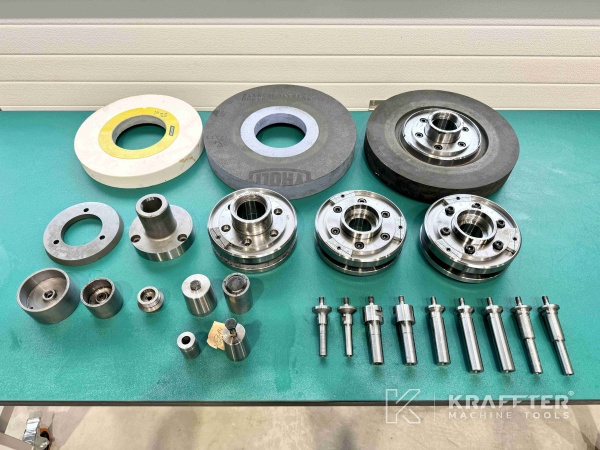

x4 bridas porta muelas externas
x15 porta muelas inter.
x1 portapinzas
x1 cortador de diamante de mesa
x1 juego de pomos de arrastre

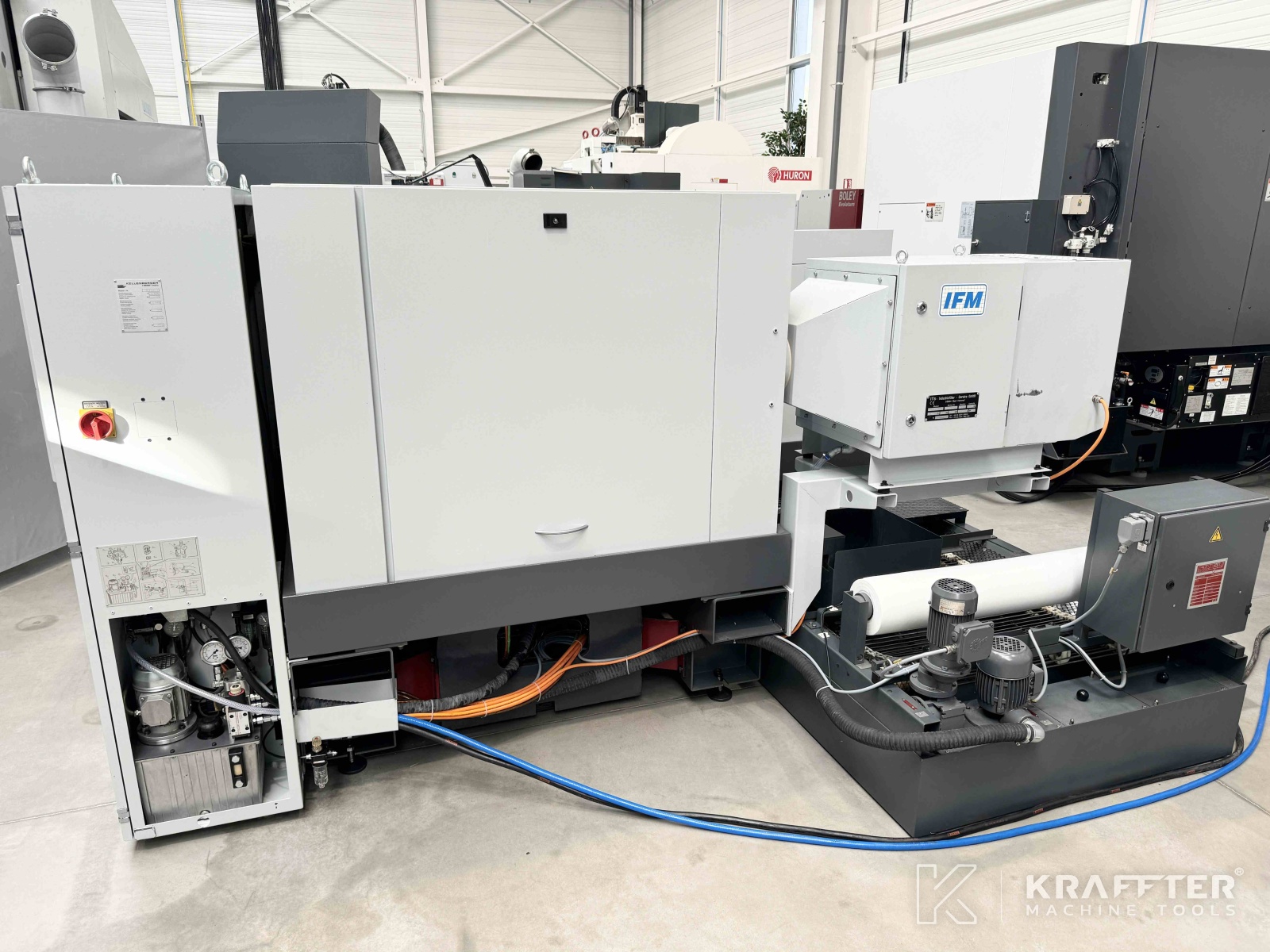

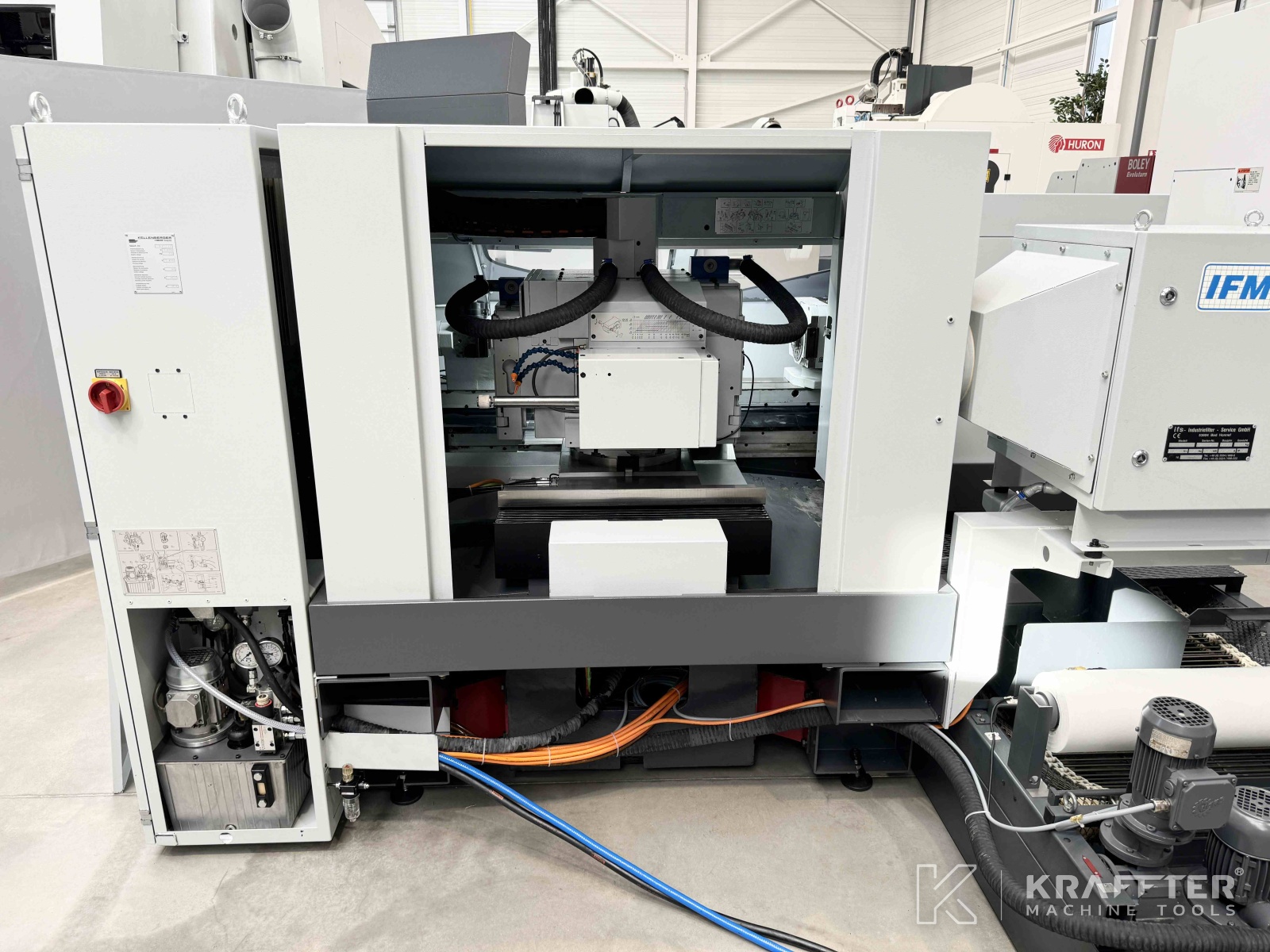

x1 unidad de extracción de neblina de aceite tipo IFM IFMC 1800

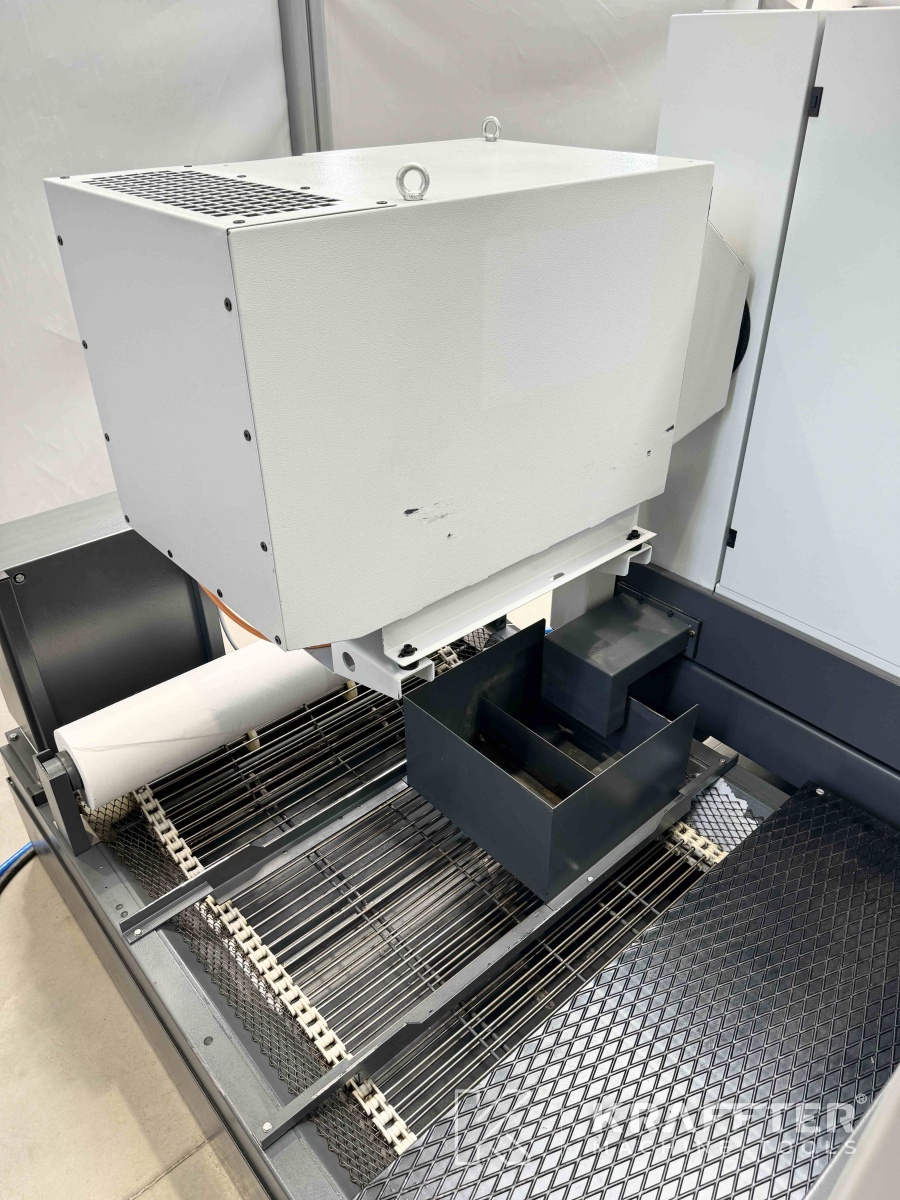

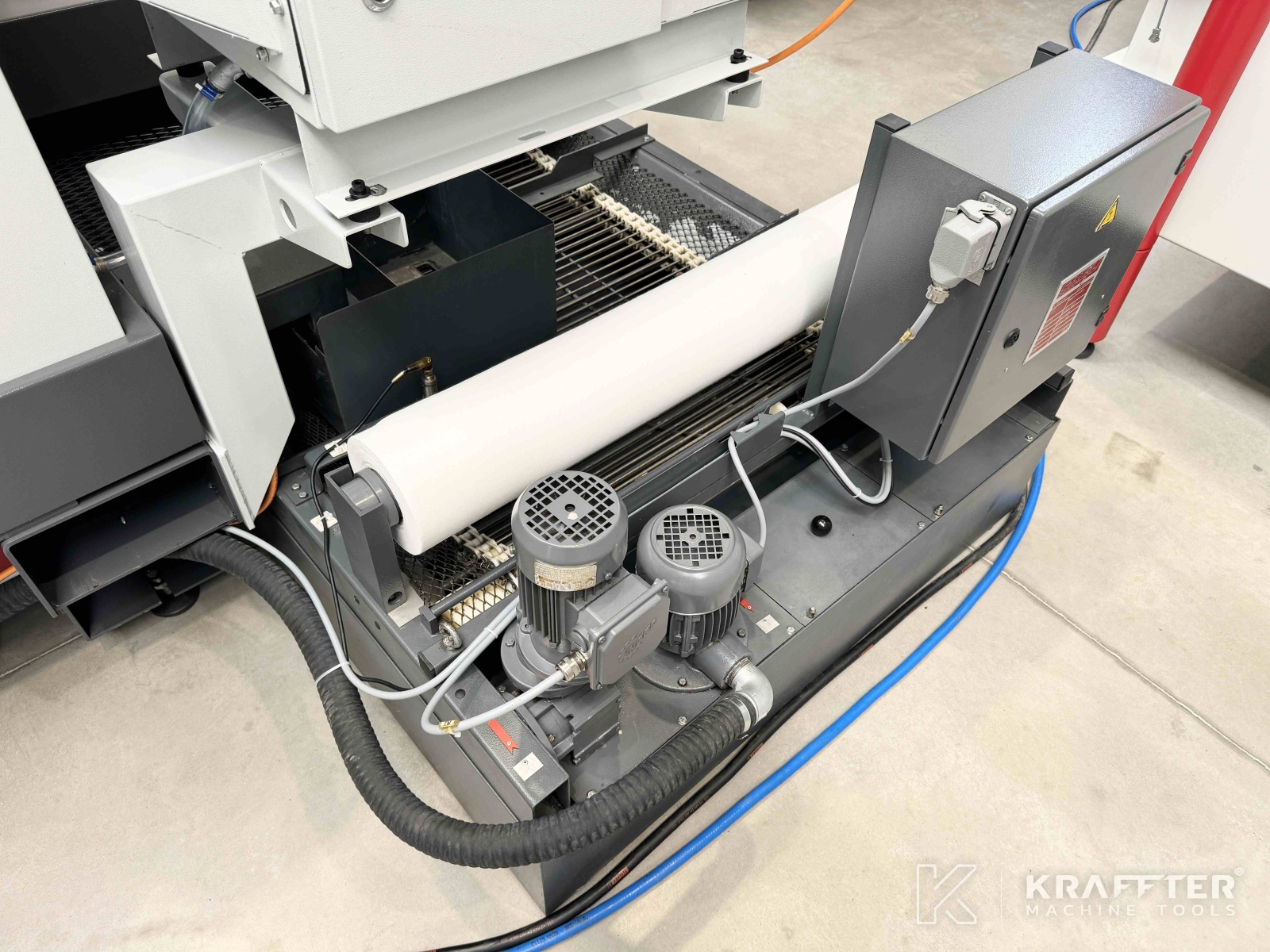

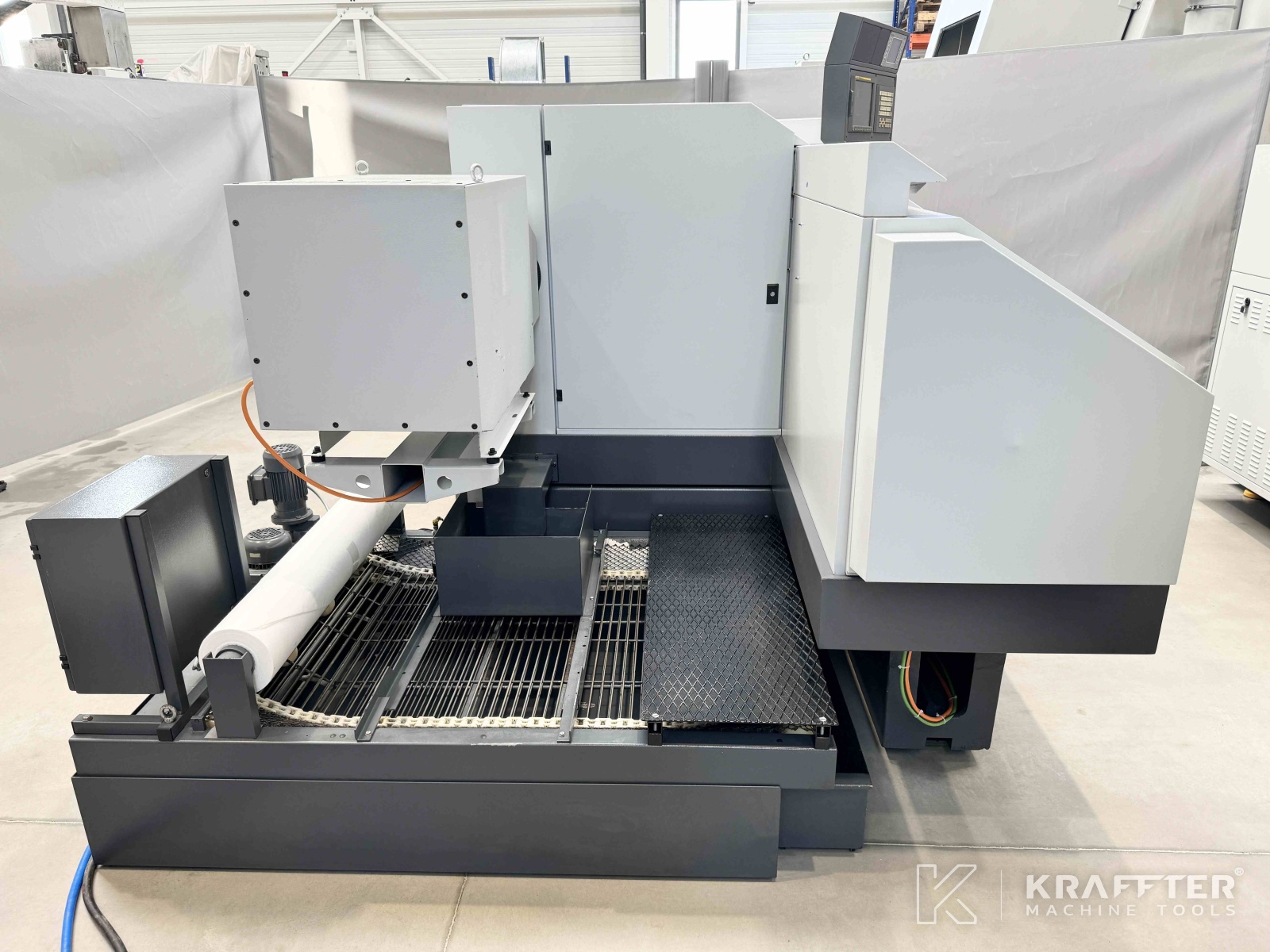

x1 dispositivo de filtración de papel + depósito de pulverización
x1 sonda parcial MOVOMATIC tipo C25
x1 dispositivo semiautomático de equilibrado de ruedas KEL-BALANCE (ELASO BALANCING GAP CONTROL)

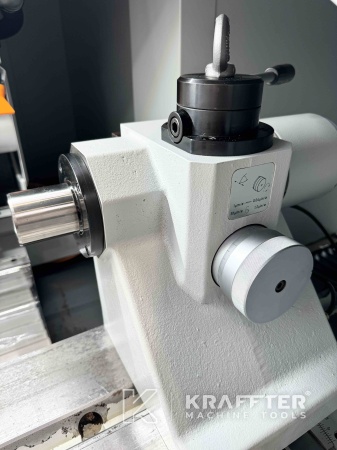

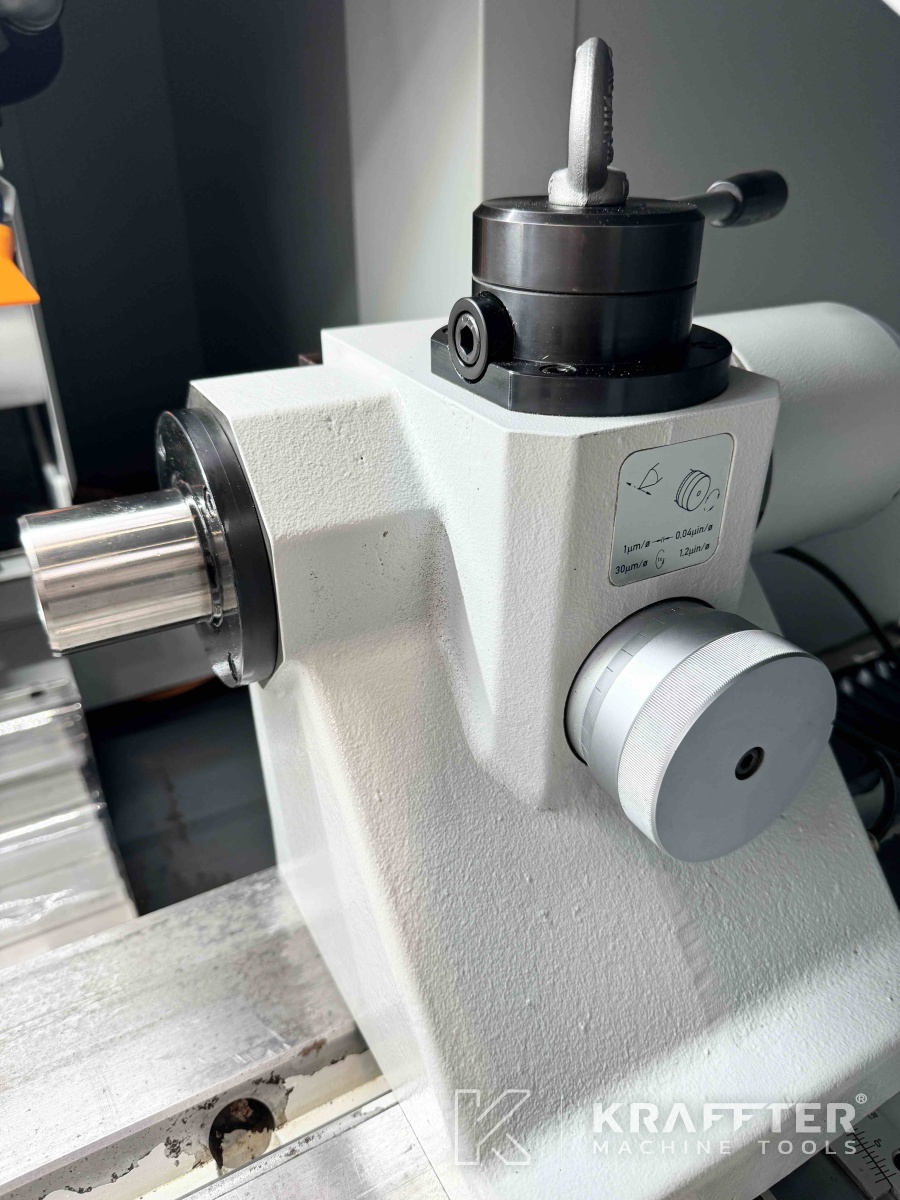

x1 contrapunto con ajuste cónico fino

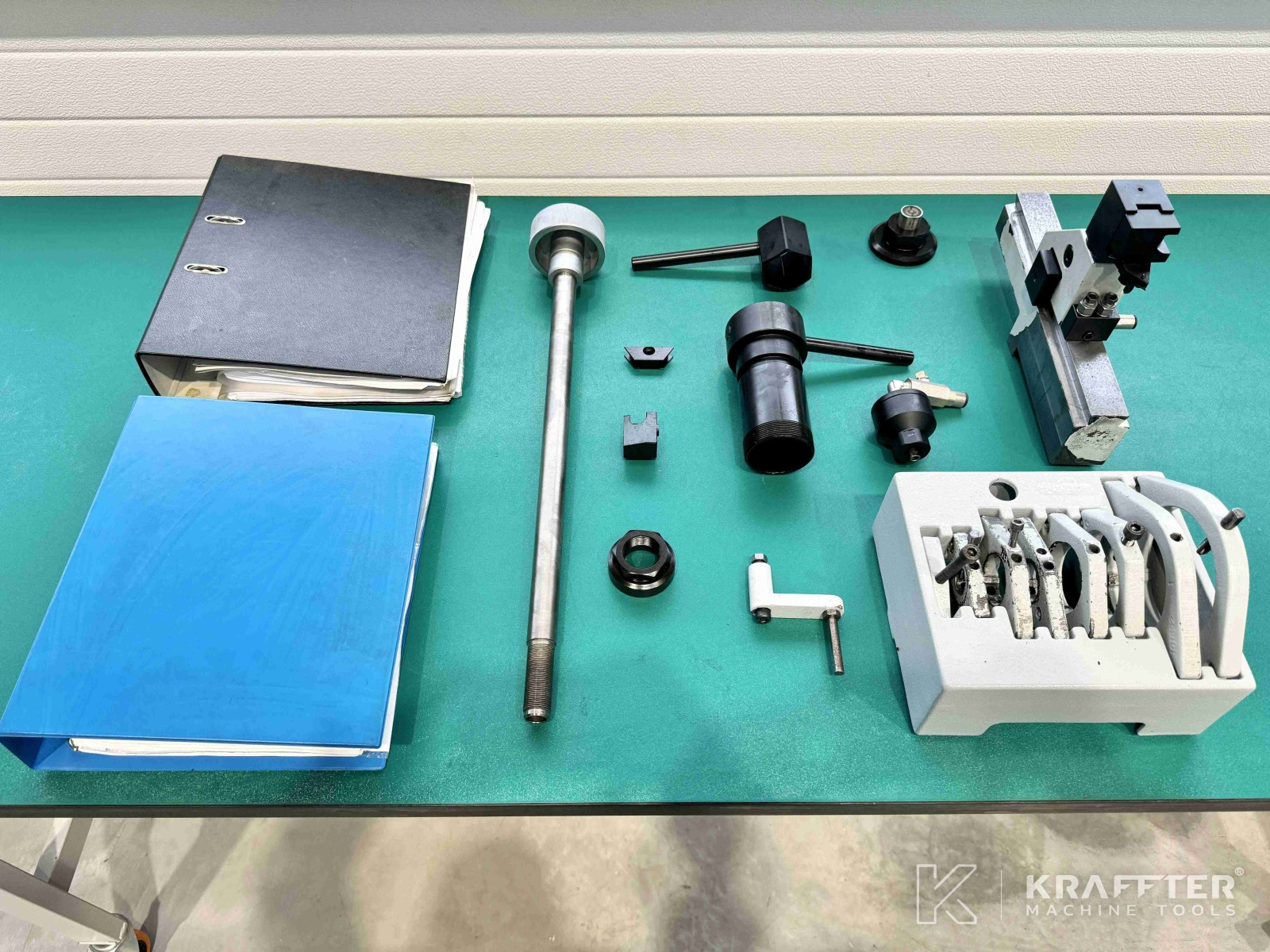

x1 juego de manuales de servicio, instrucciones y piezas de recambio en inglés
Accesorios varios
