Vendido

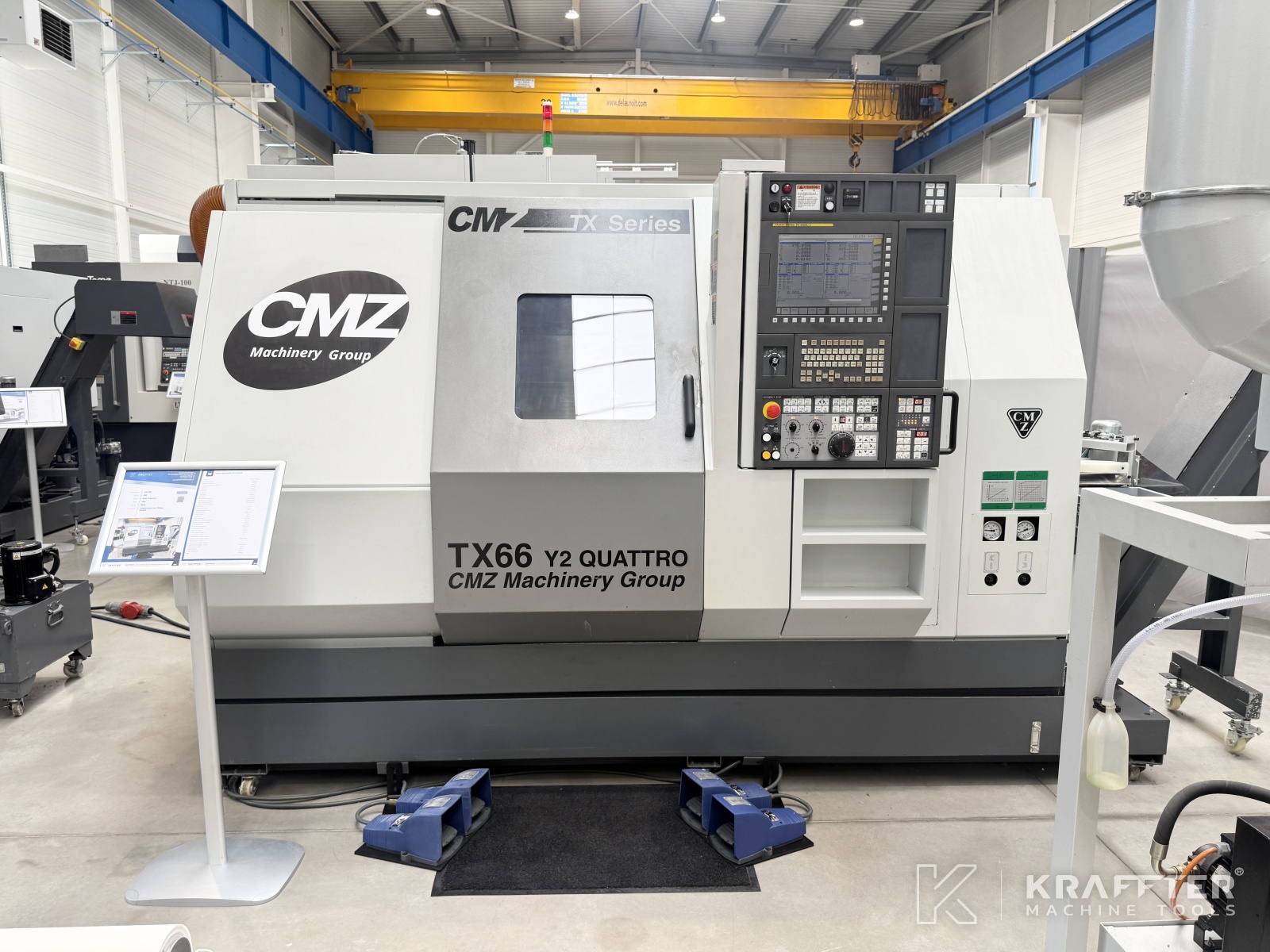

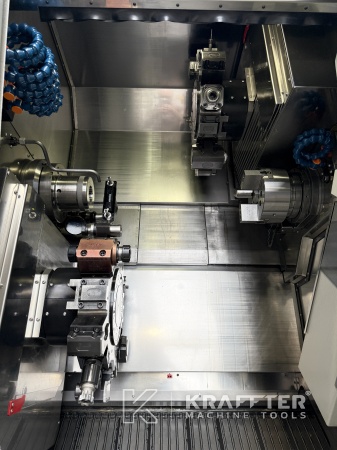

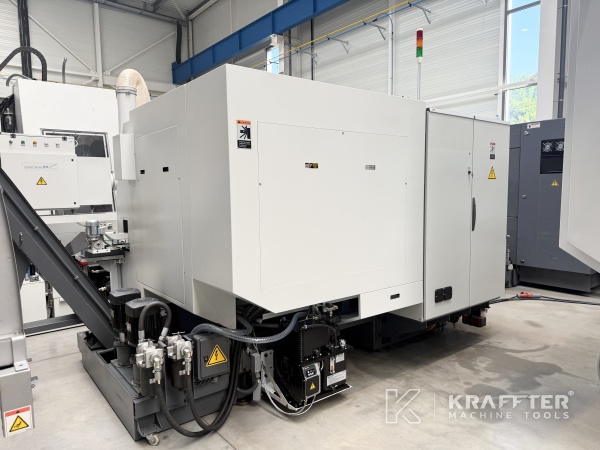

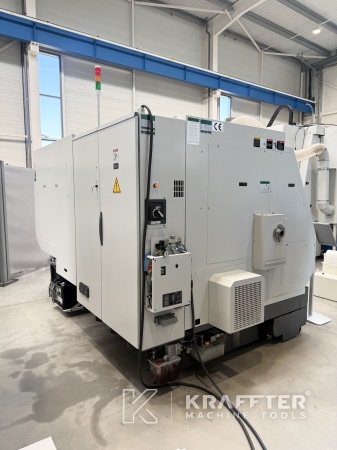

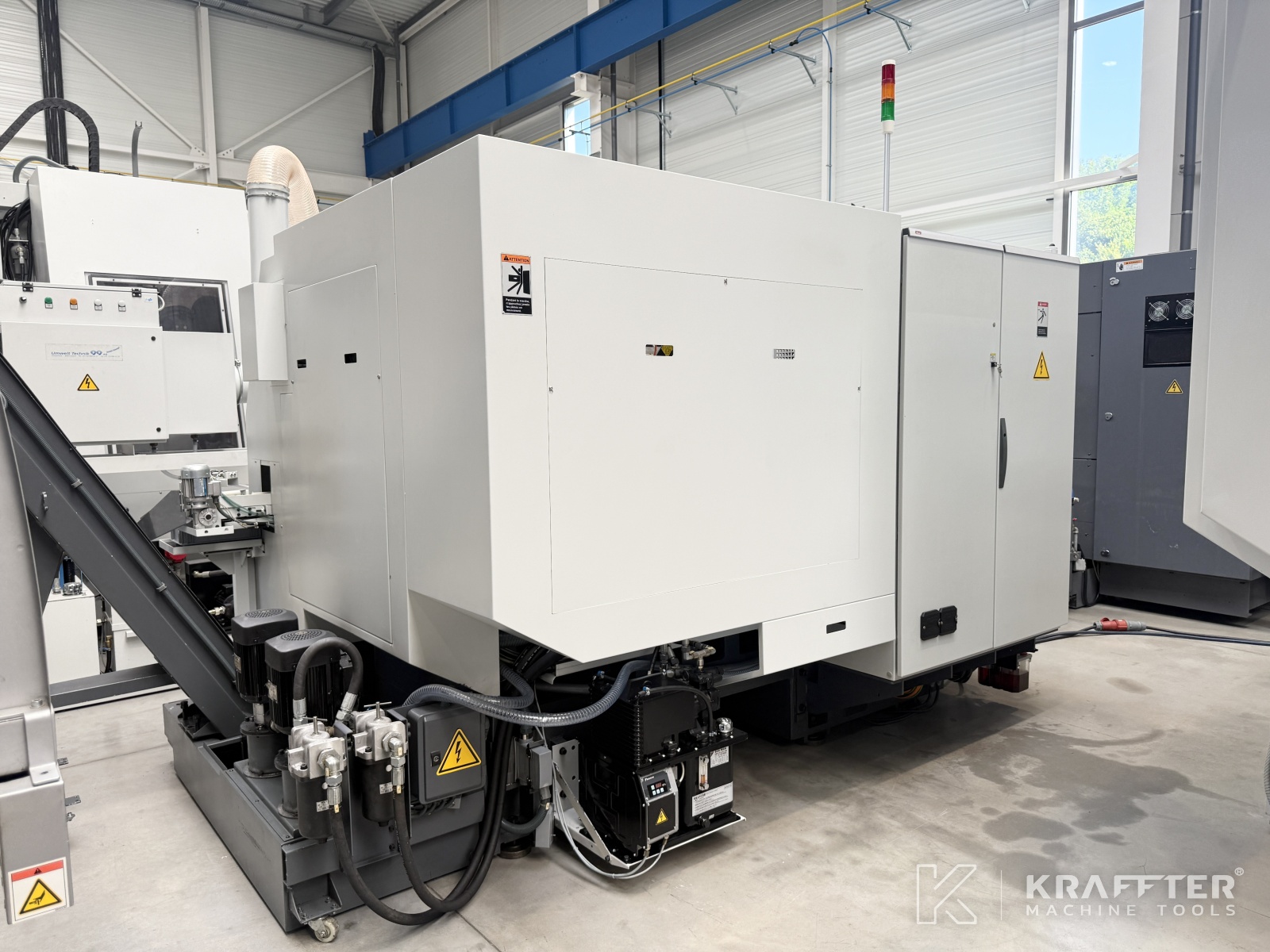

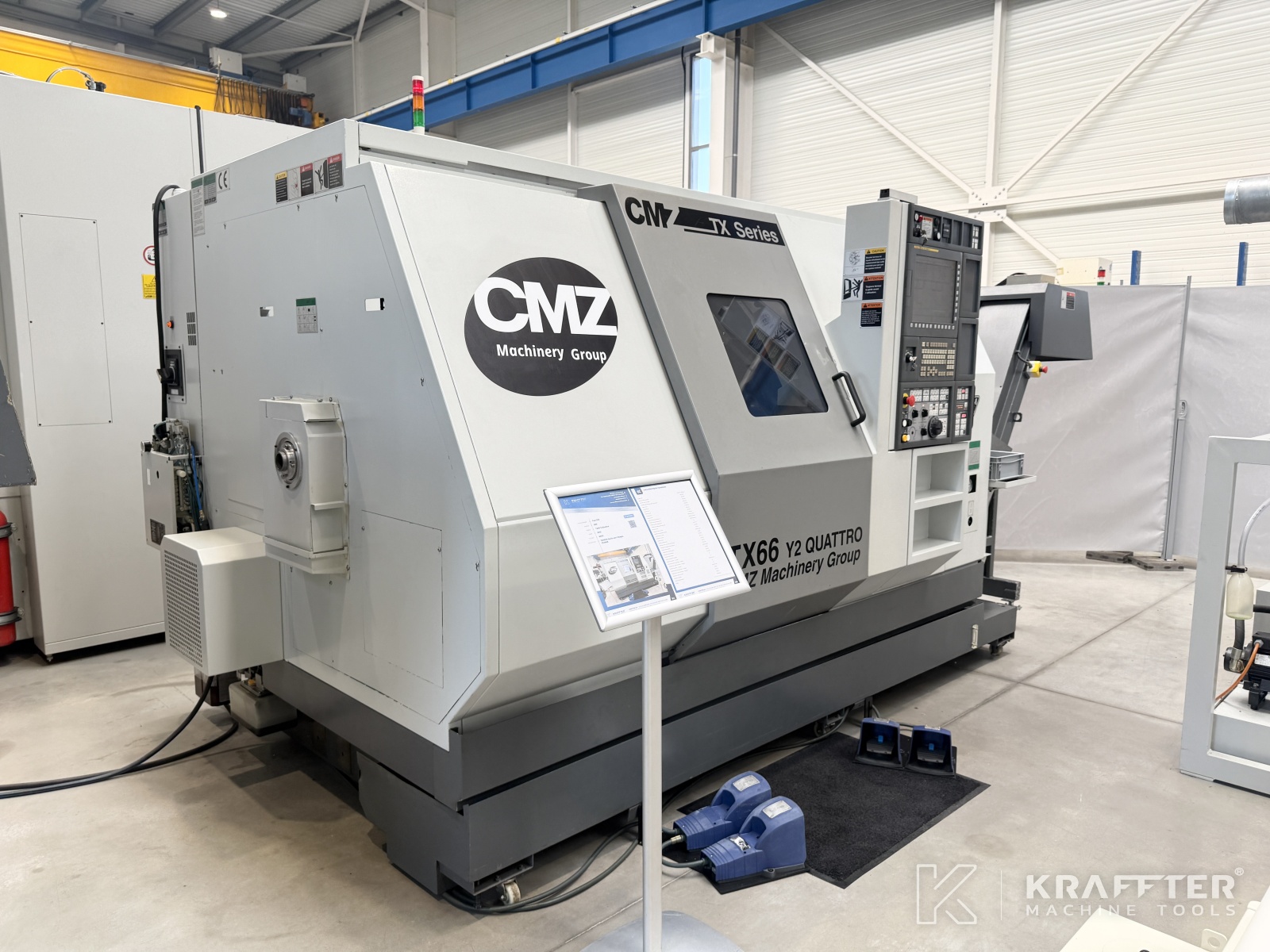

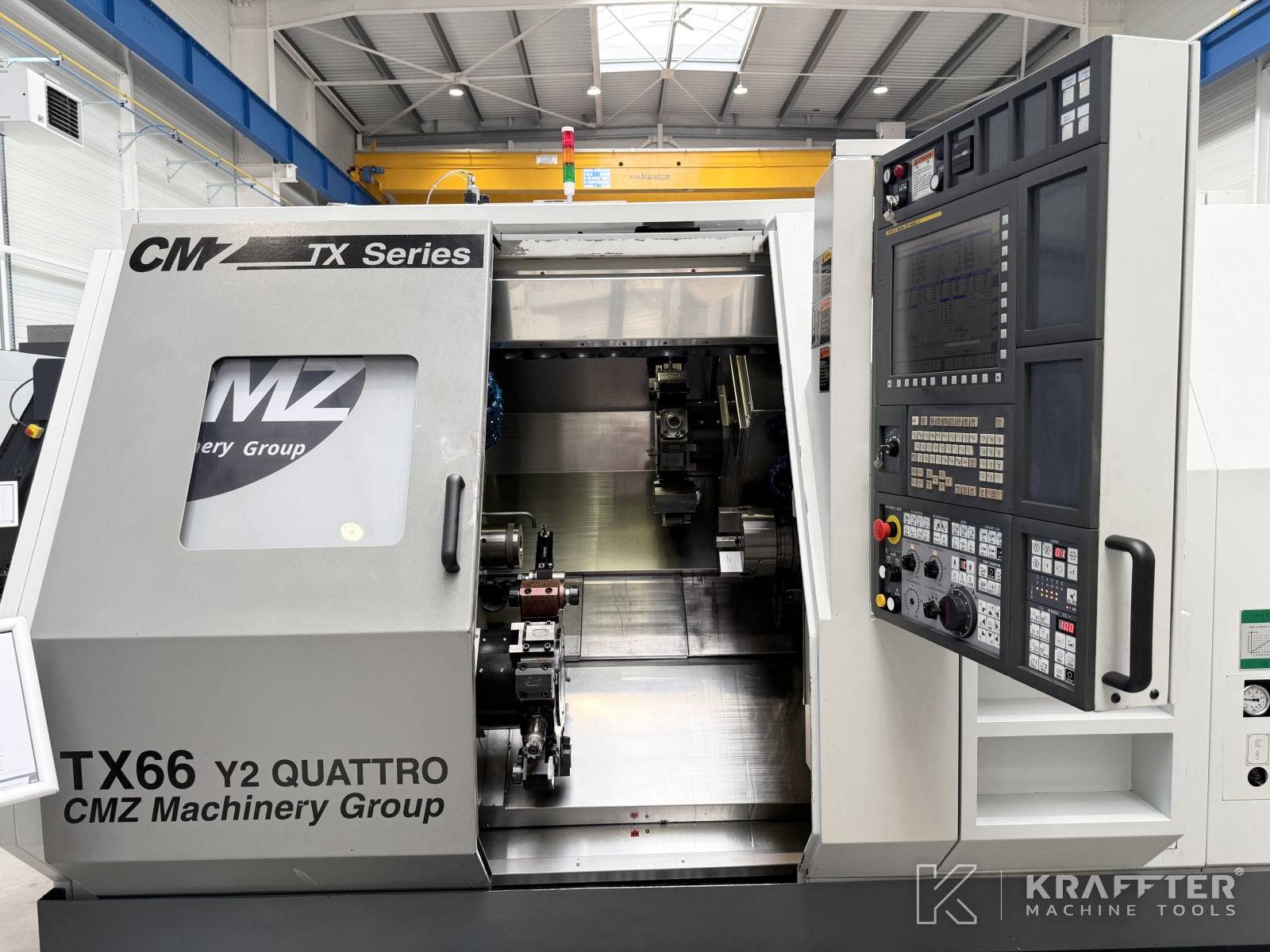

Tipo de máquina : Torno CNC

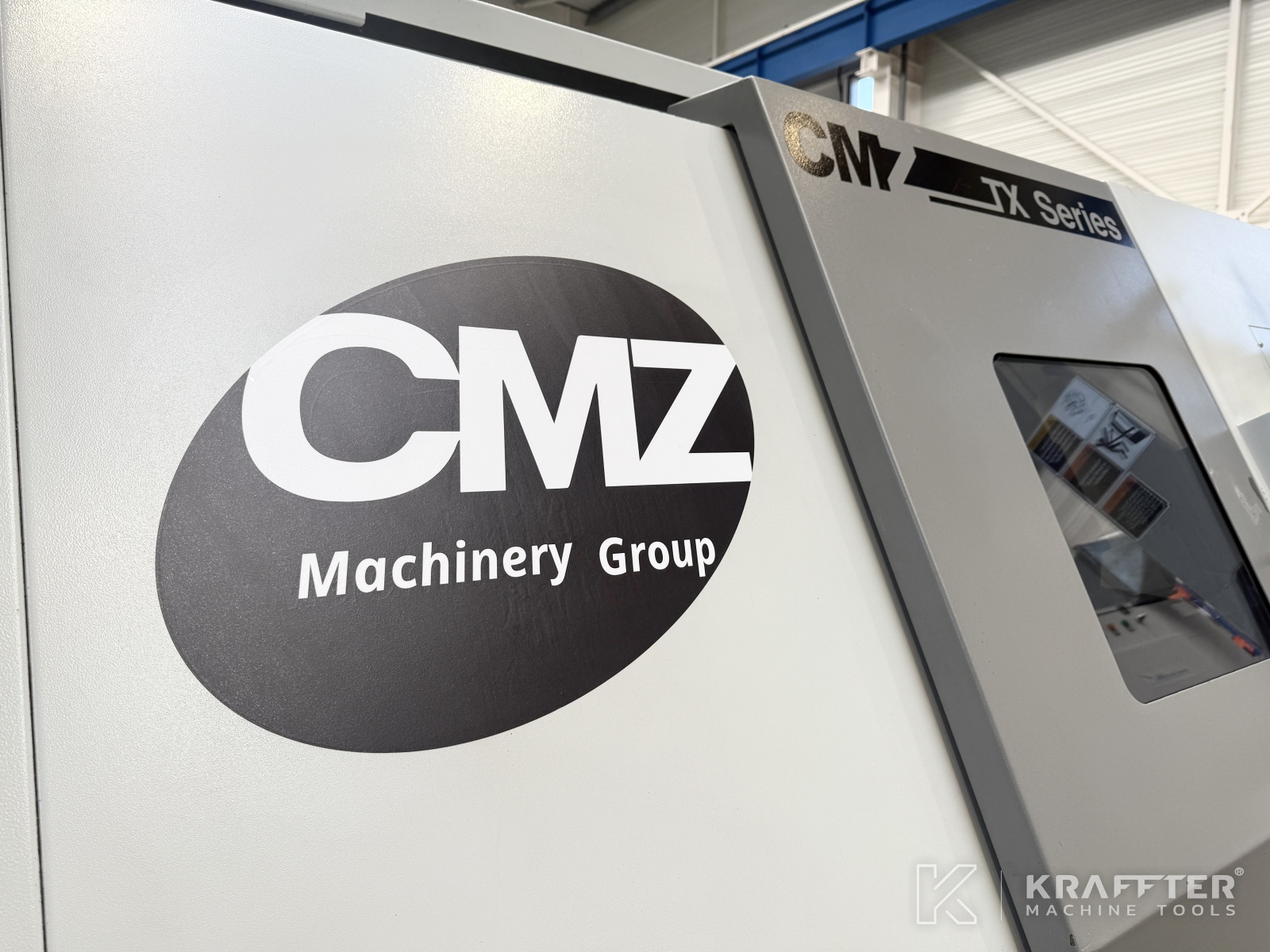

Marca : CMZ
N° de stock: 90119
Modelo : TX66 Y2 Quattro
Año : 2010
Ubicación : 73240 St-Genix-les-Villages, FRANCE
¡MAQUINA VENDIDA!
¿Está interesado en un modelo similar?
Déjenos sus datos de contacto:
Especificaciones técnicas

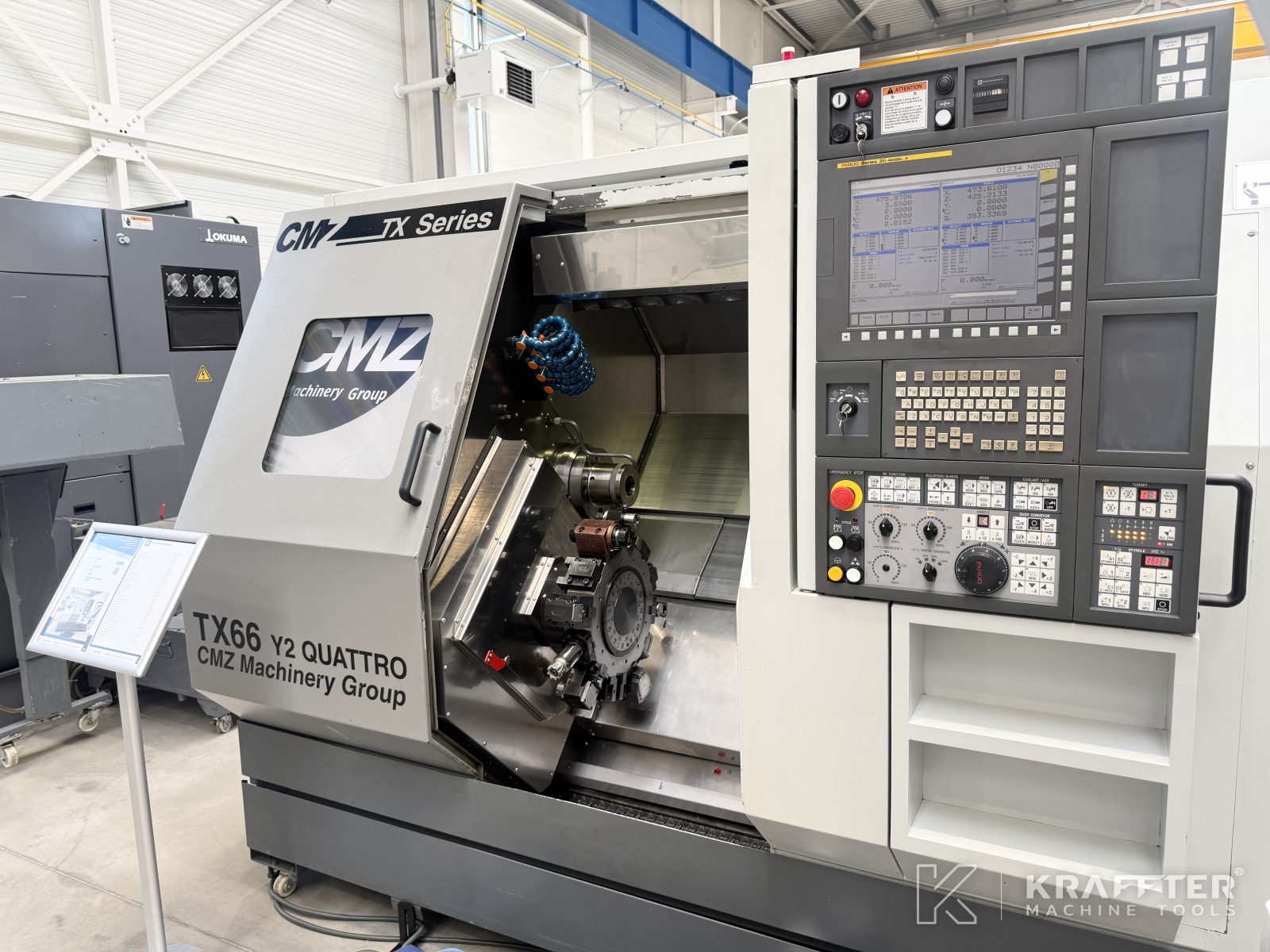

Tipo de CNC

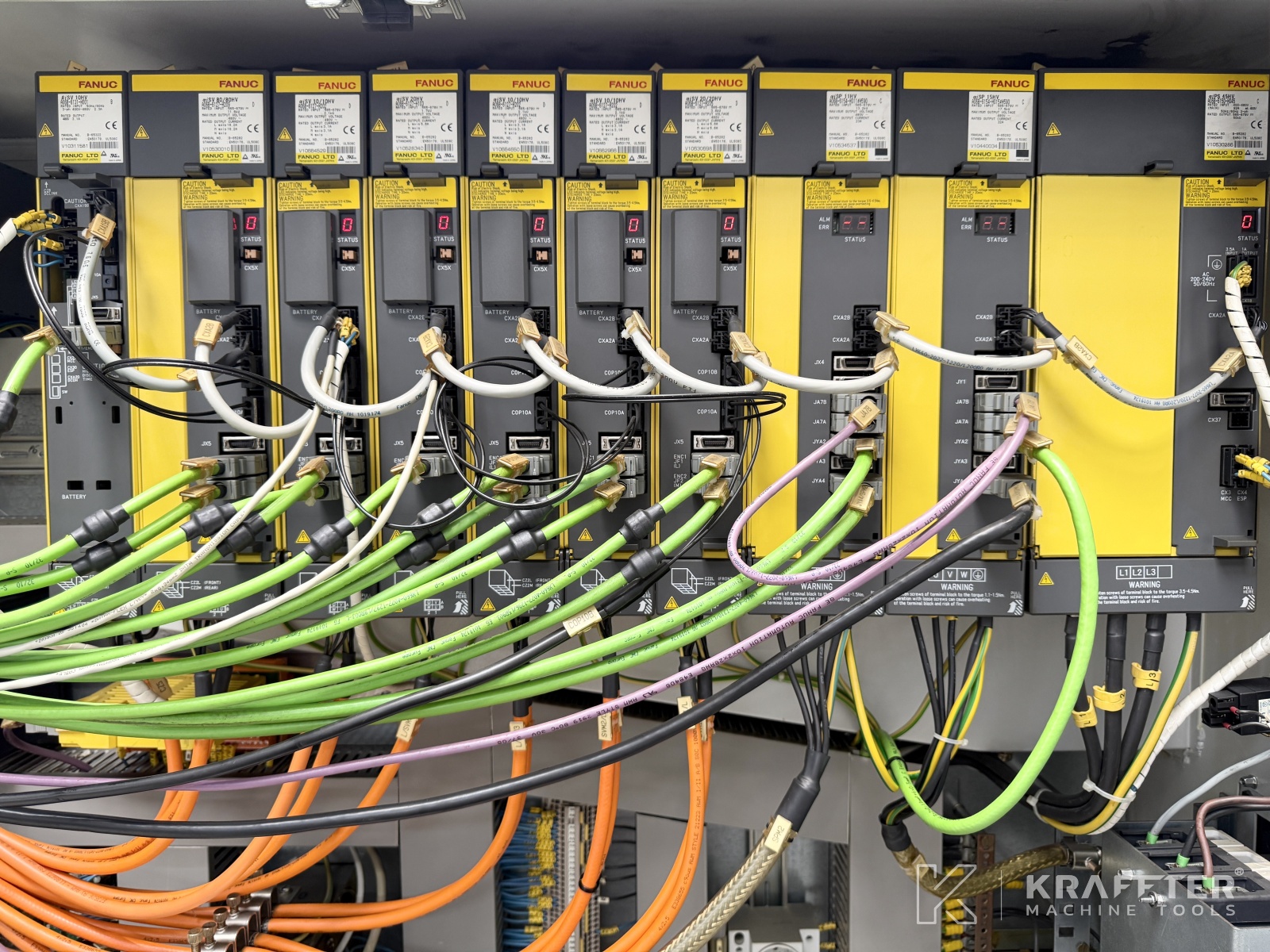

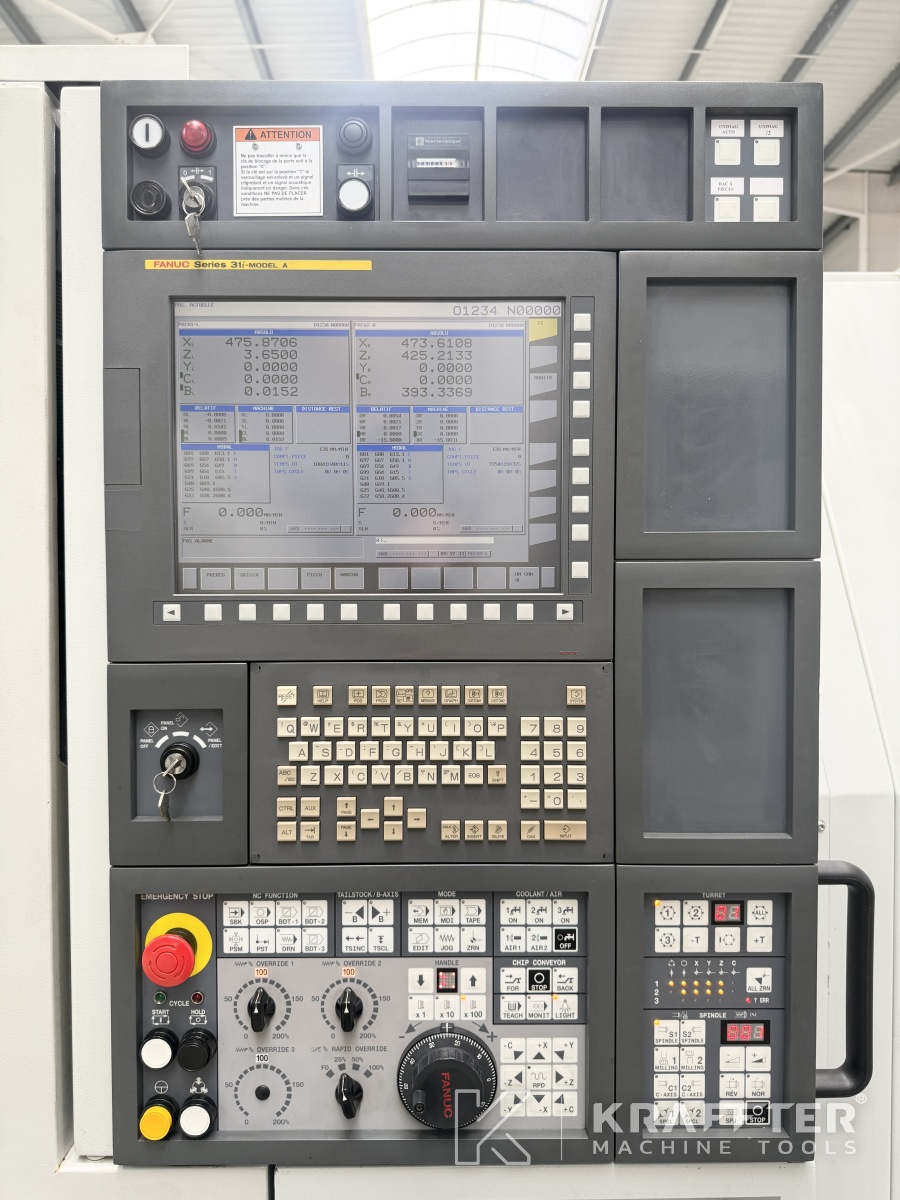

FANUC 31i - MODEL A
Distancia entre mandriles
639 [mm]
Diámetro máx. mecanizable
255 [mm]
Diámetro admitido sobre el carro
270 [mm]
Recorrido del eje Z1
500 [mm]
Recorrido del eje X1
190 [mm]
Recorrido del eje Y1
+/- 40 [mm]
Recorrido del eje Z2
500 [mm]
Recorrido del eje X2
190 [mm]
Recorrido del eje Y2
+/- 40 [mm]
Velocidad de avance rápido eje X
16000 [mm/min]
Velocidad de avance rápido eje Z
20000 [mm/min]
Velocidad de avance rápido eje Y
12000 [mm/min]
Aceleración de desplazamiento de los ejes
1g
Nariz de husillo
ASA 8" A2
Diámetro máx. en barra
66 [mm]
Diámetro de paso del husillo
77 [mm]
Velocidad máxima del husillo
4000 [rpm]
Potencia del husillo
15 [kW]
Par del husillo
136 [Nm]
Nariz de contrahusillo
ASA 6" A2
Diámetro máximo en barra del contrahusillo
52 [mm]
Diámetro de paso del contrahusillo
61 [mm]
Recorrido del contrahusillo
635 [mm]
Velocidad máx. del contrahusillo
5000 [rpm]
Potencia del contra-husillo
7.5 [kW]
Par del contrahusillo
68 [Nm]
Tiempo de indexación de la torreta
0.1 [s/pos]

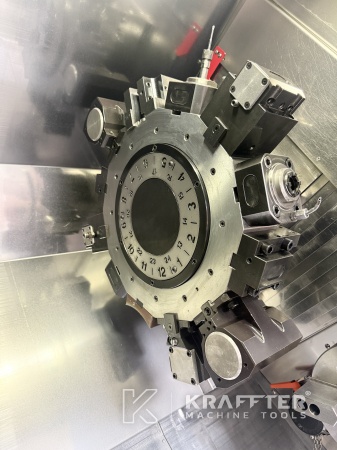

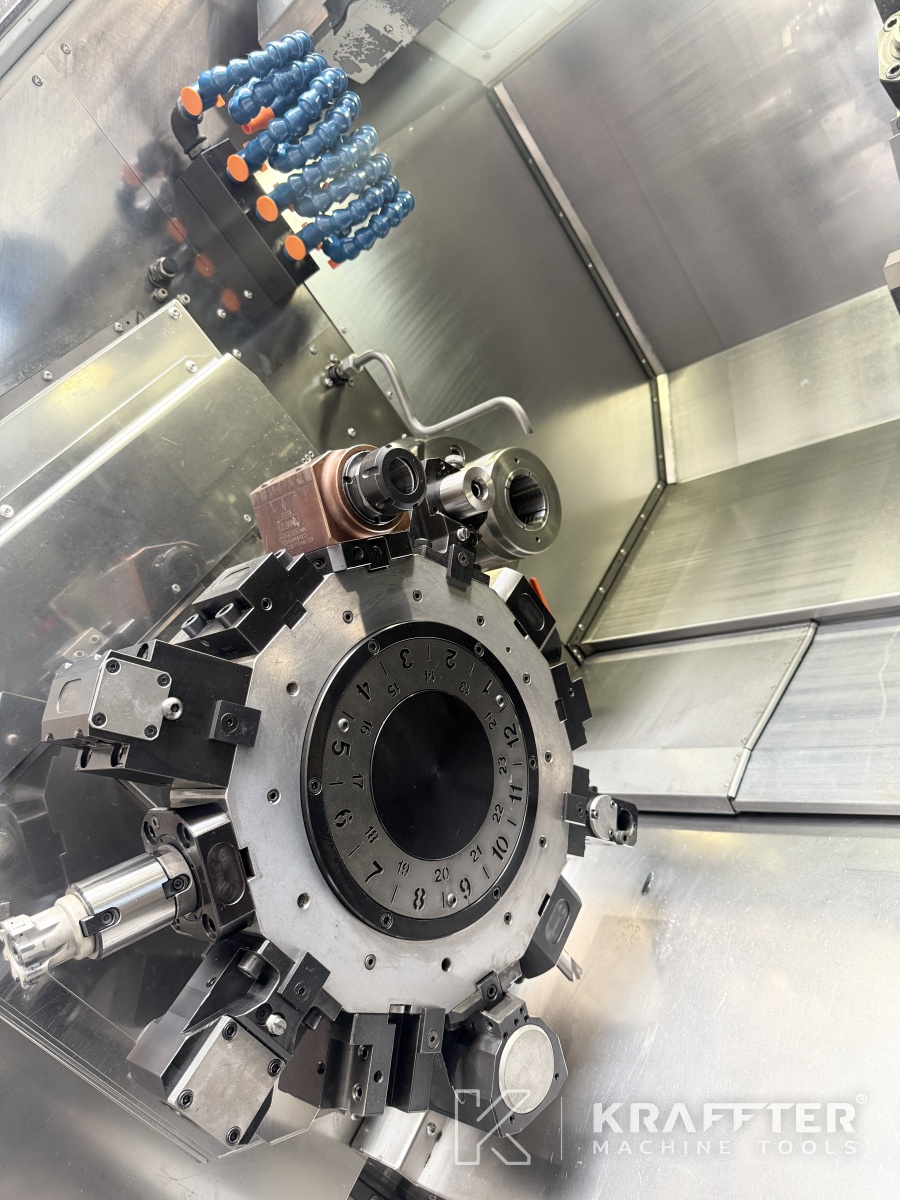

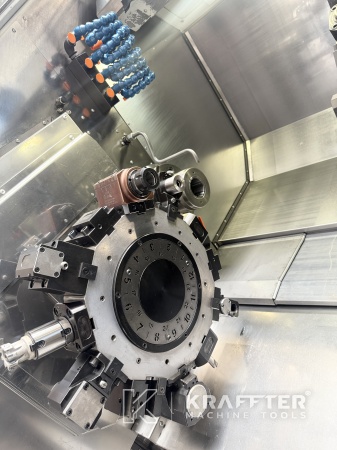

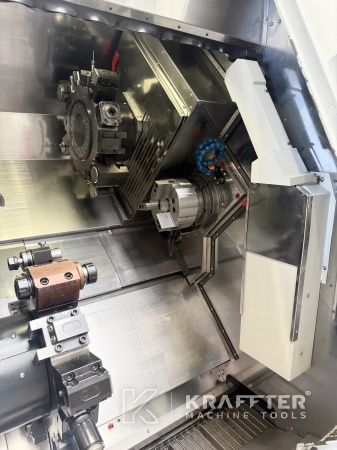

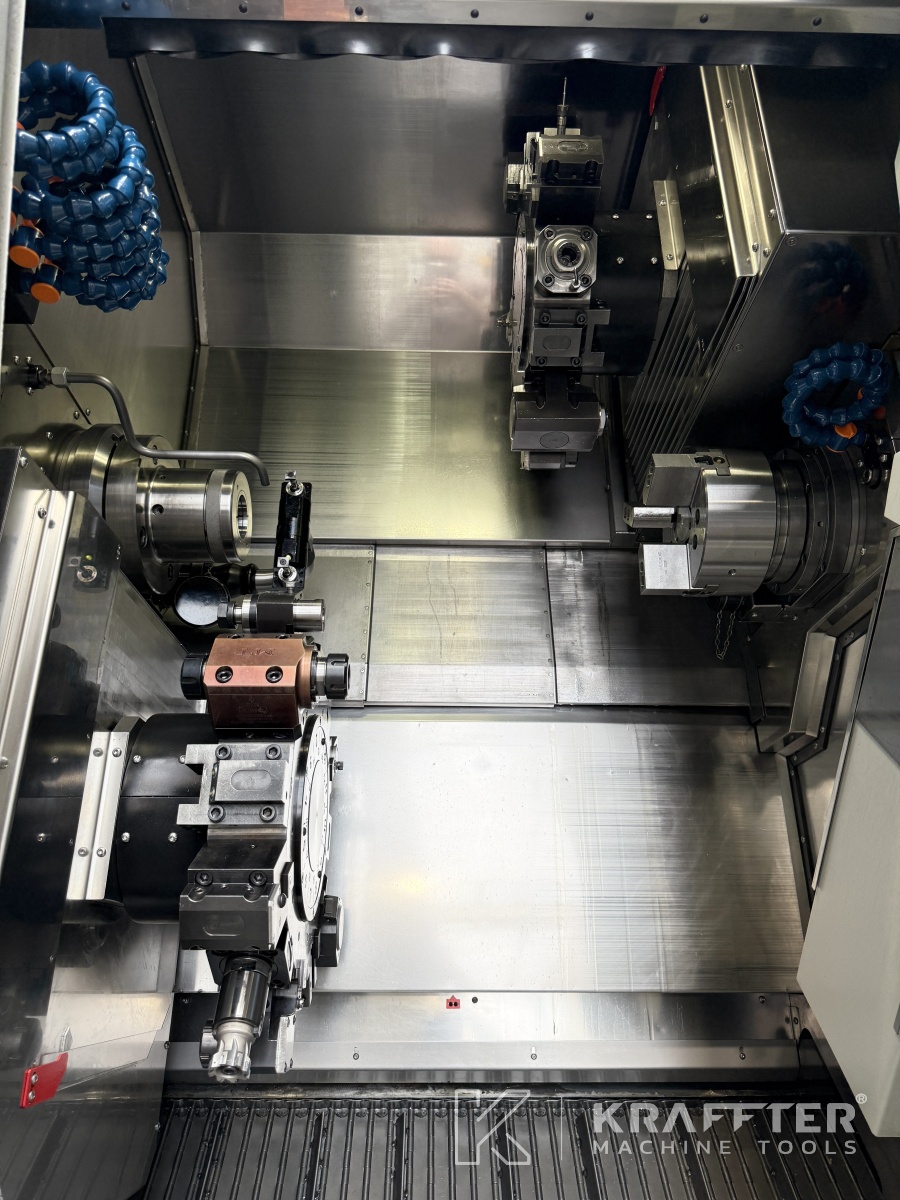

Número de estaciones - Torreta 1
12
Número de estaciones motorizadas - Torreta 1
12
Velocidad máxima de las herramientas motorizadas - Torreta 1
6000 [rpm]

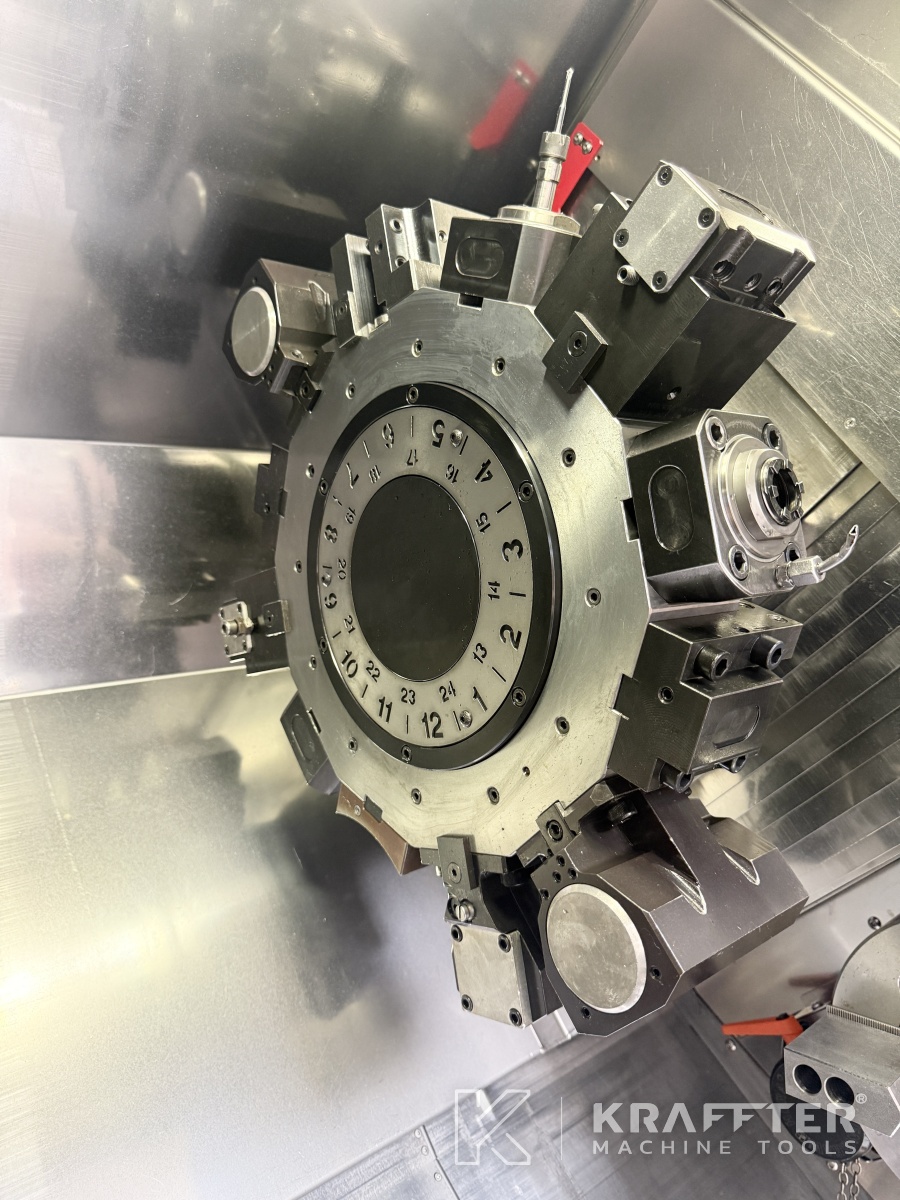

Número de estaciones - Torreta 2
12
Número de estaciones motorizadas - Torreta 2
12
Velocidad máxima de las herramientas motorizadas - Torreta 2
6000 [rpm]
Potencia de las herramientas motorizadas
18 [kW]
Potencia instalada
65 [kVA]
Suministro de tensión
400 [V]
Peso
9600 [Kg]
Información adicional
EQUIPAMIENTO INCLUIDO:

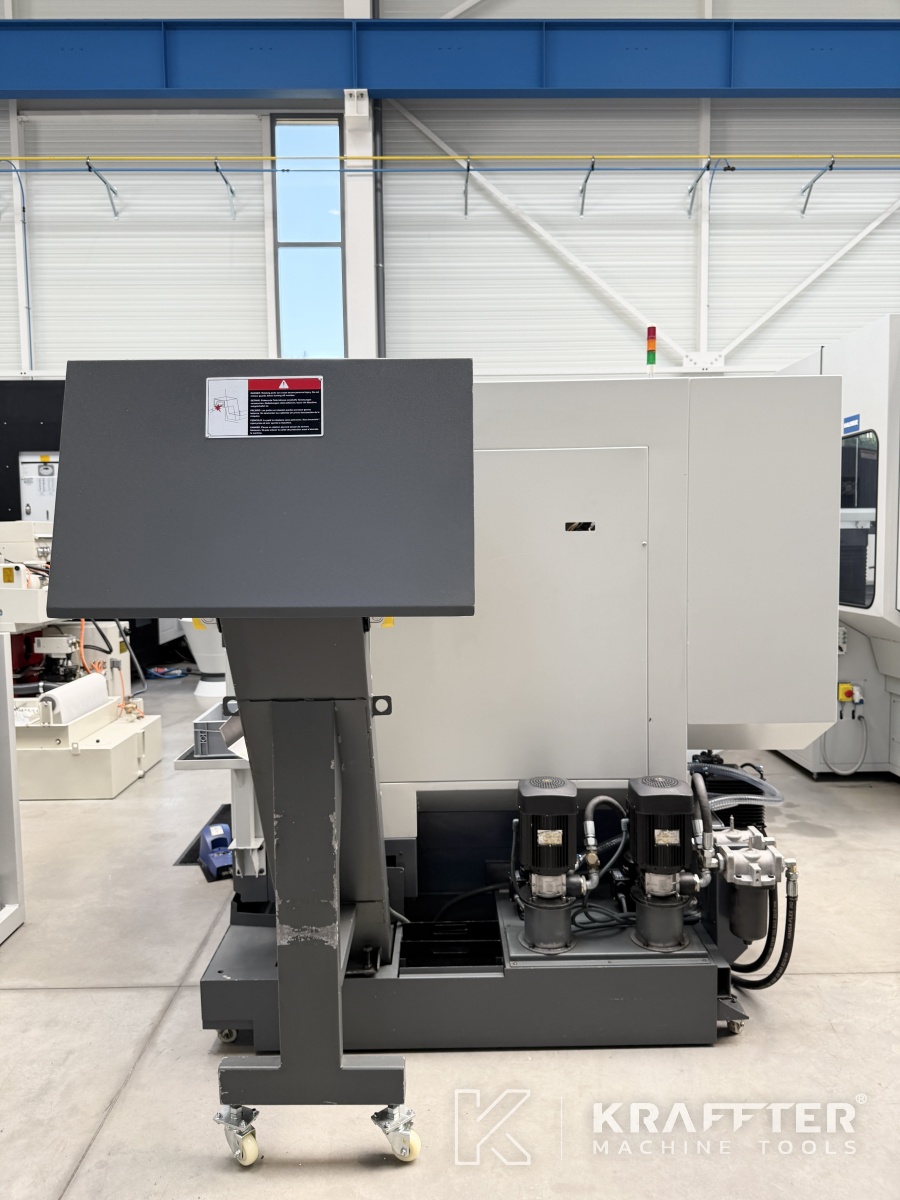

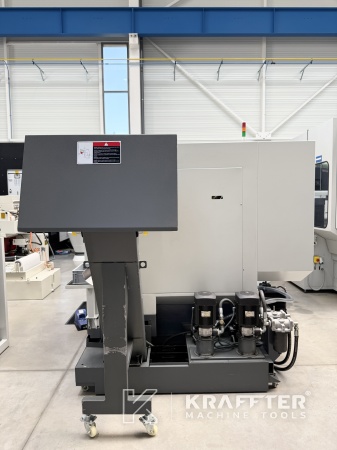

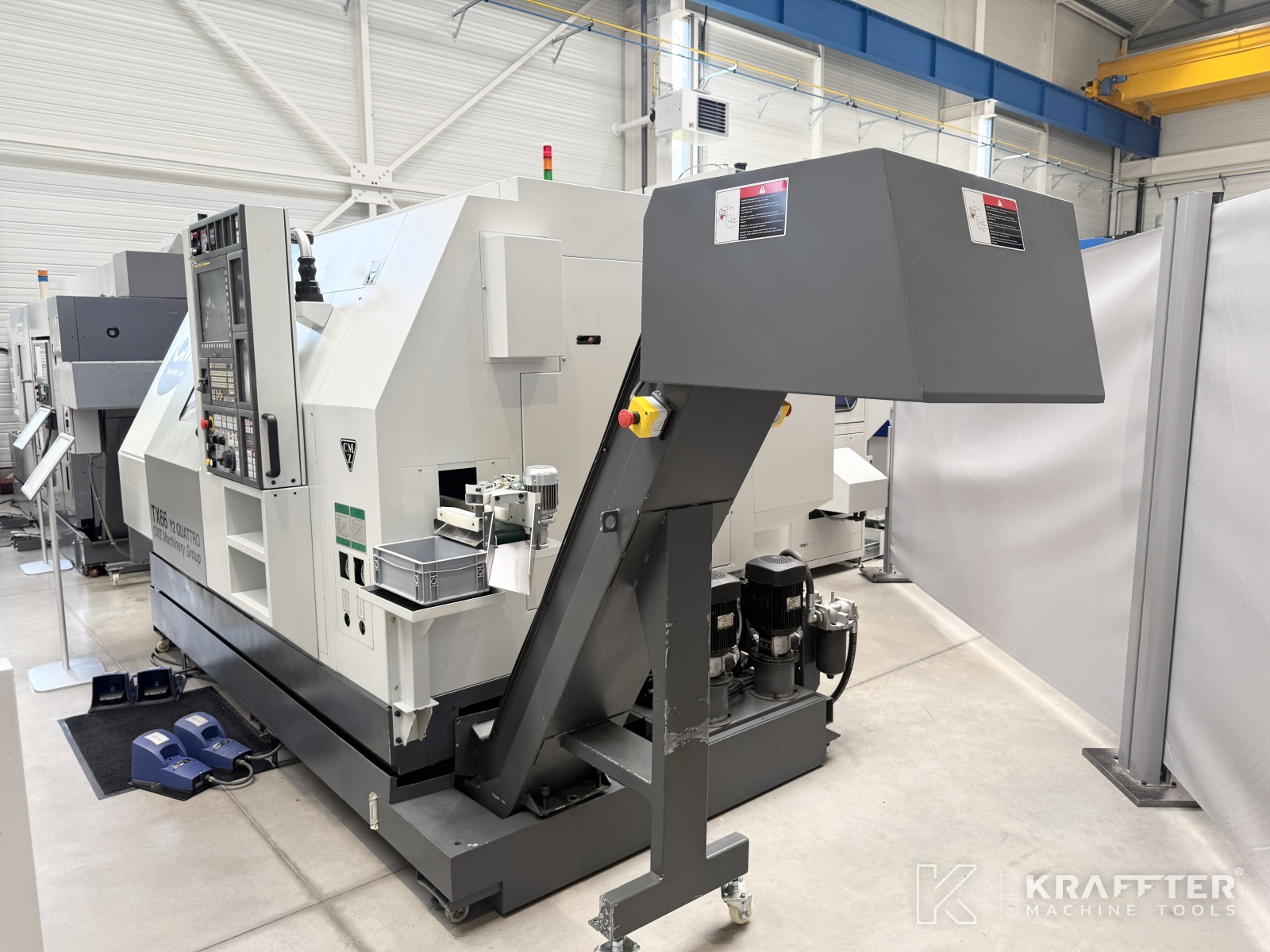

- Transportador de virutas

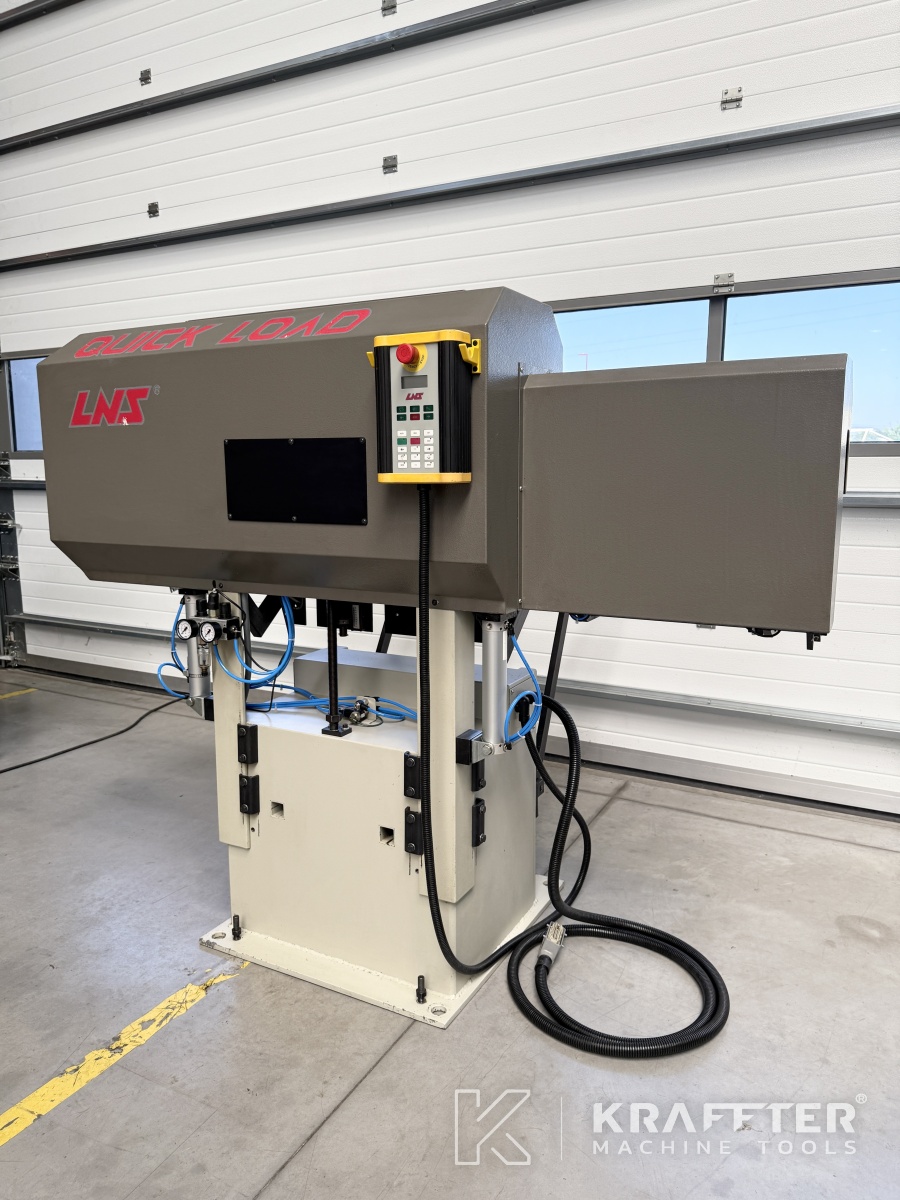

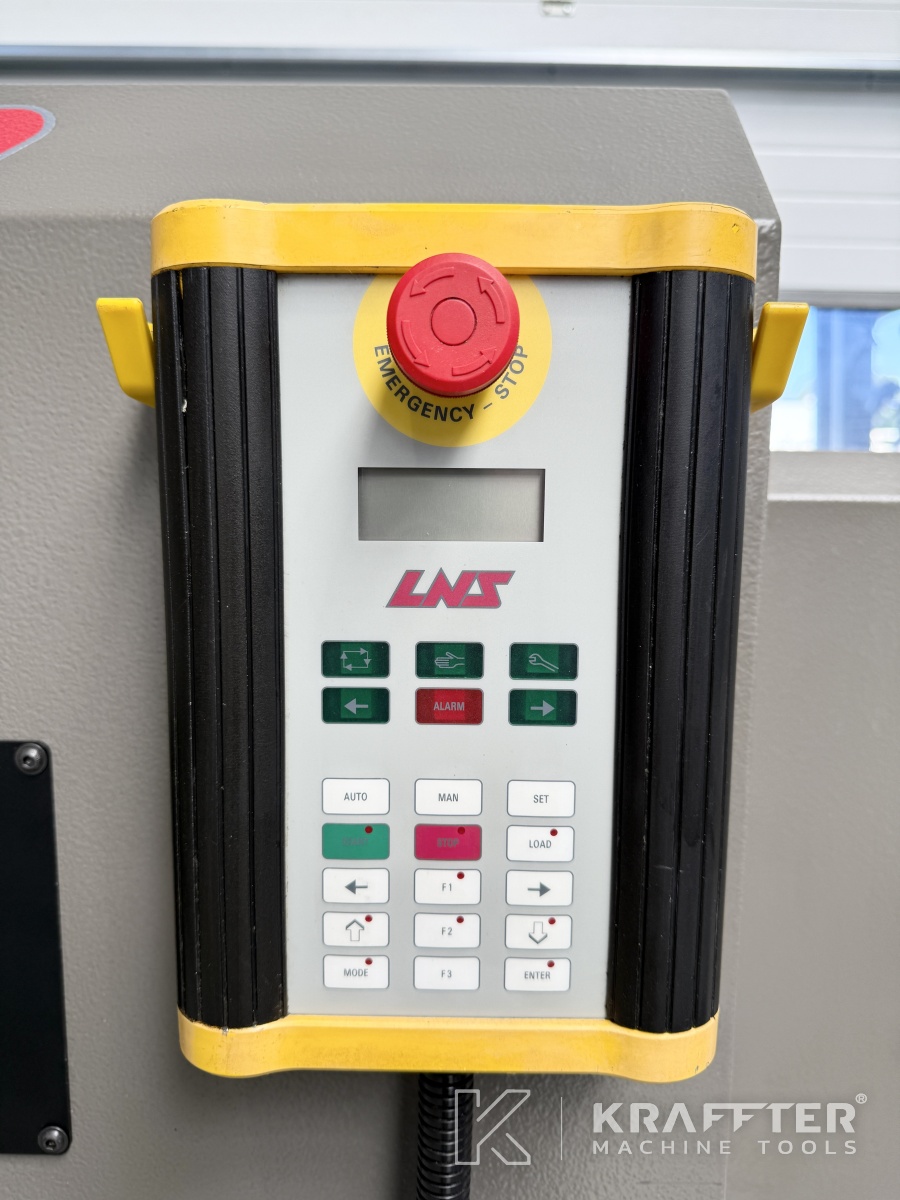

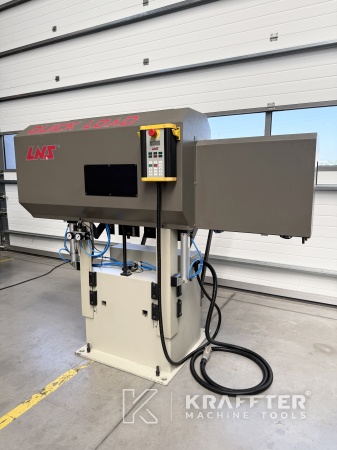

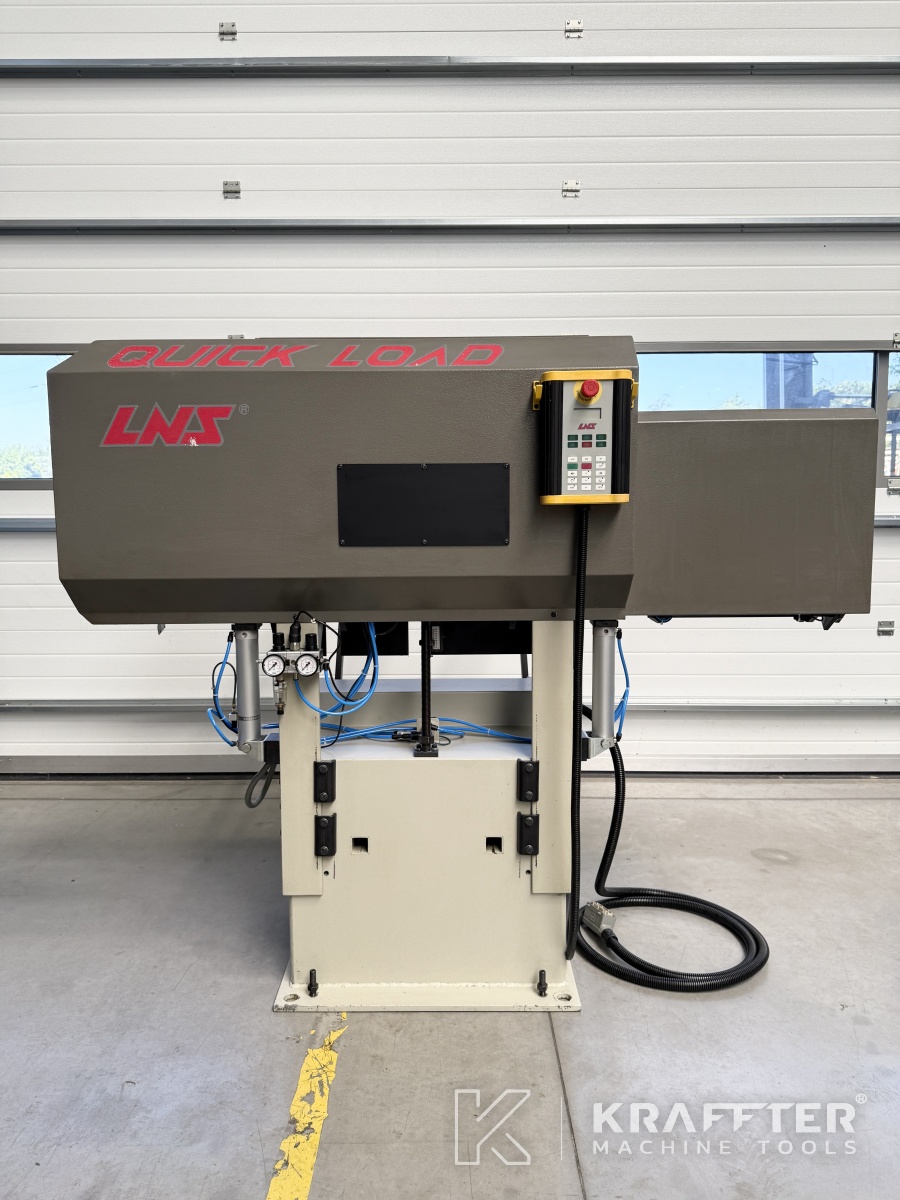

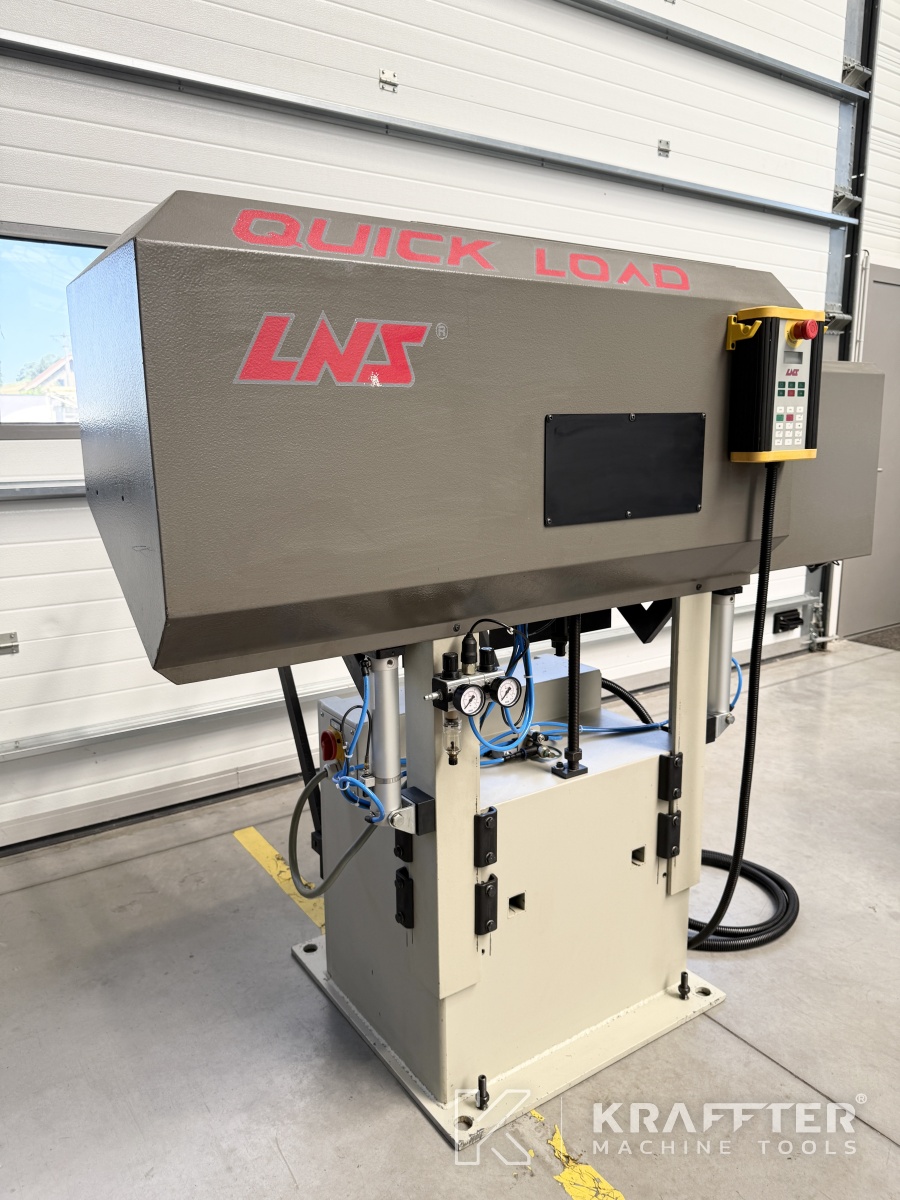

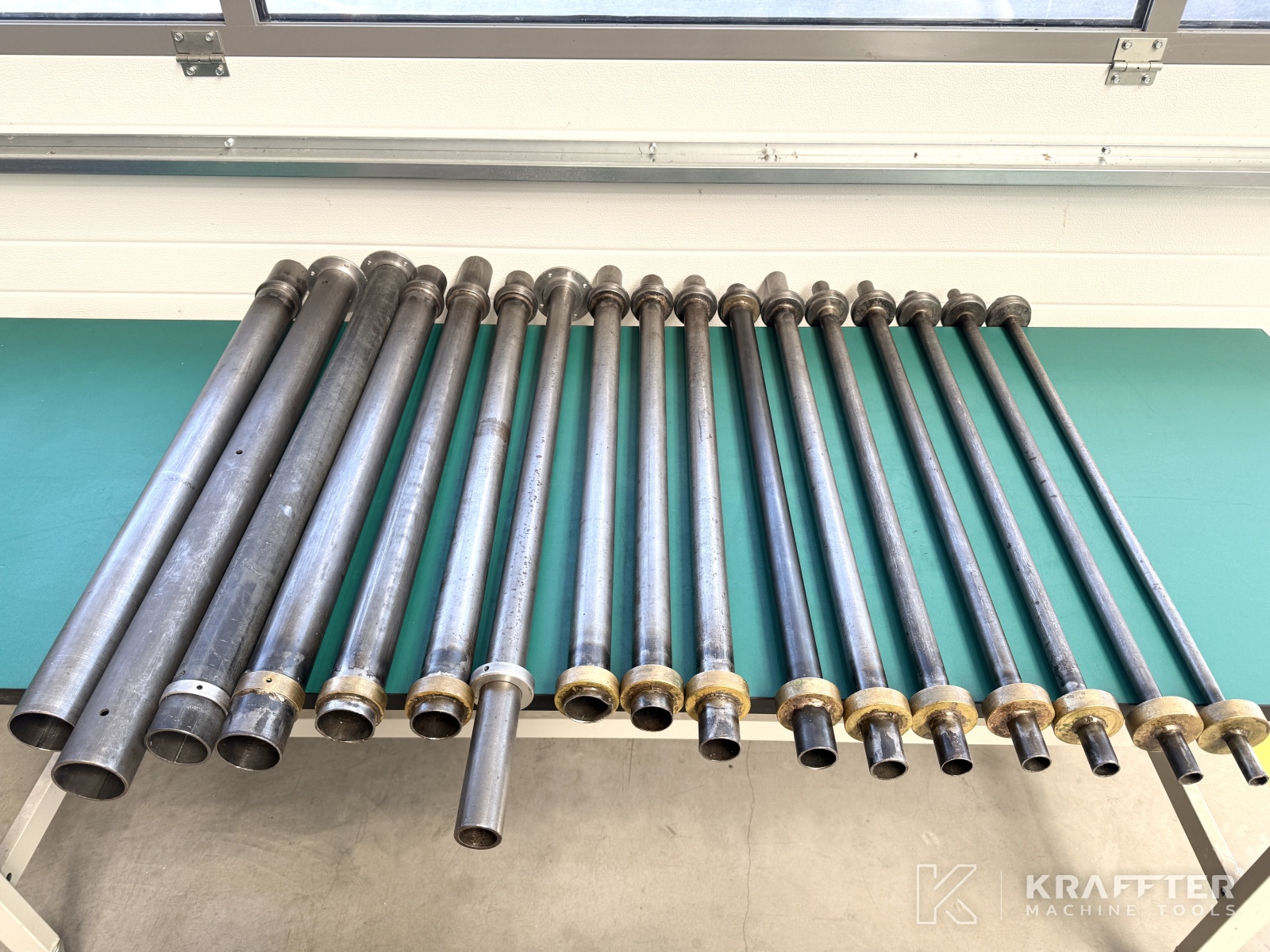

- Alimentador de barras LNS QUICKLOAD (longitud de barra 1500 mm // Ø80 mm máx.)

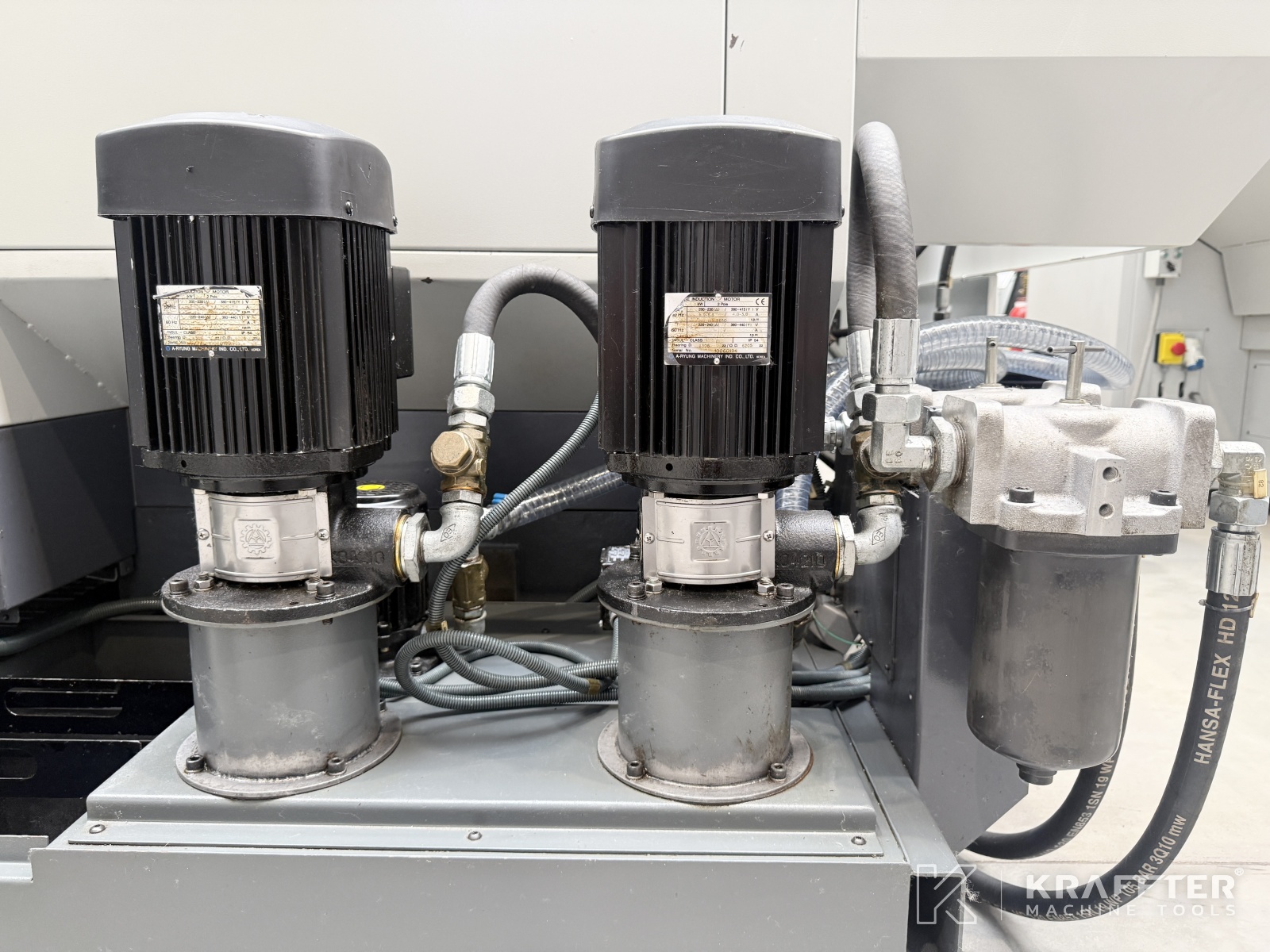

- Bomba de alta presión

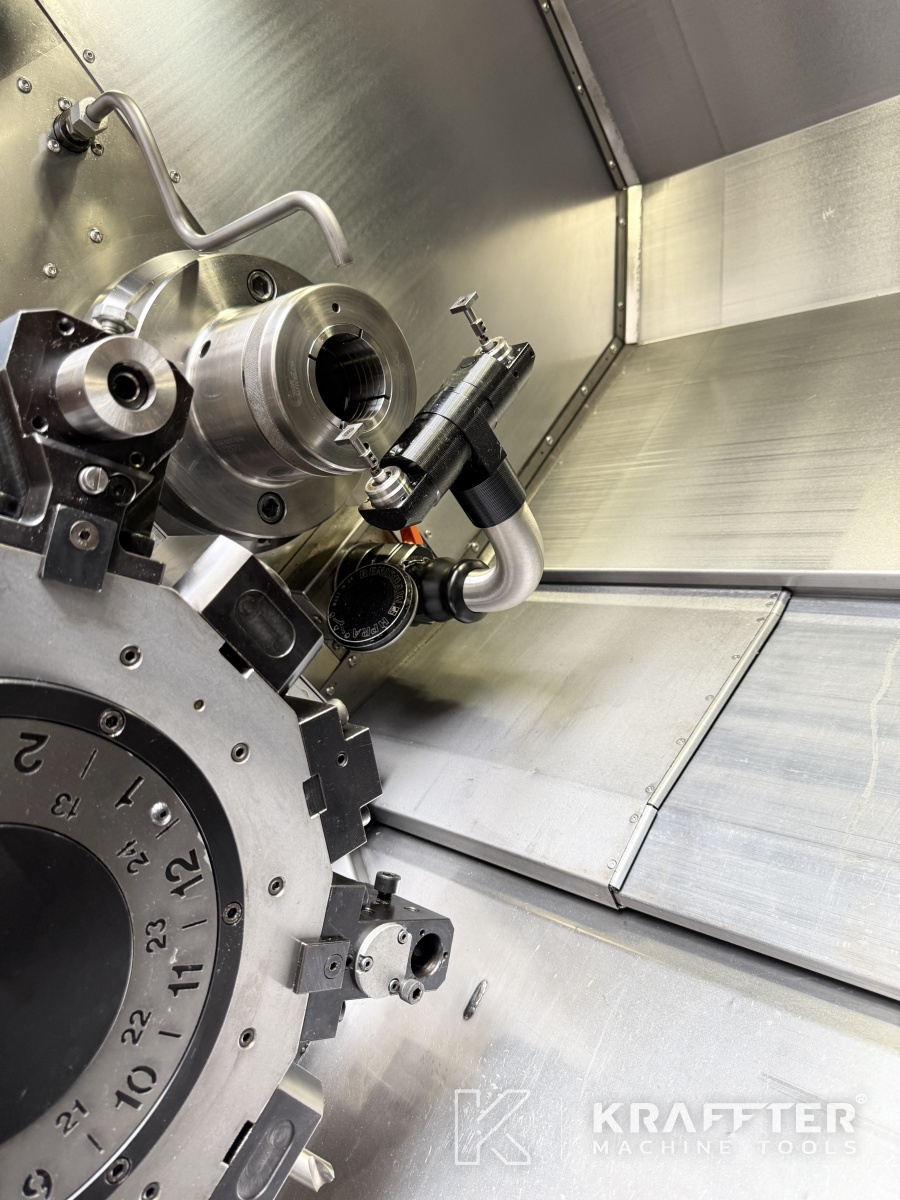

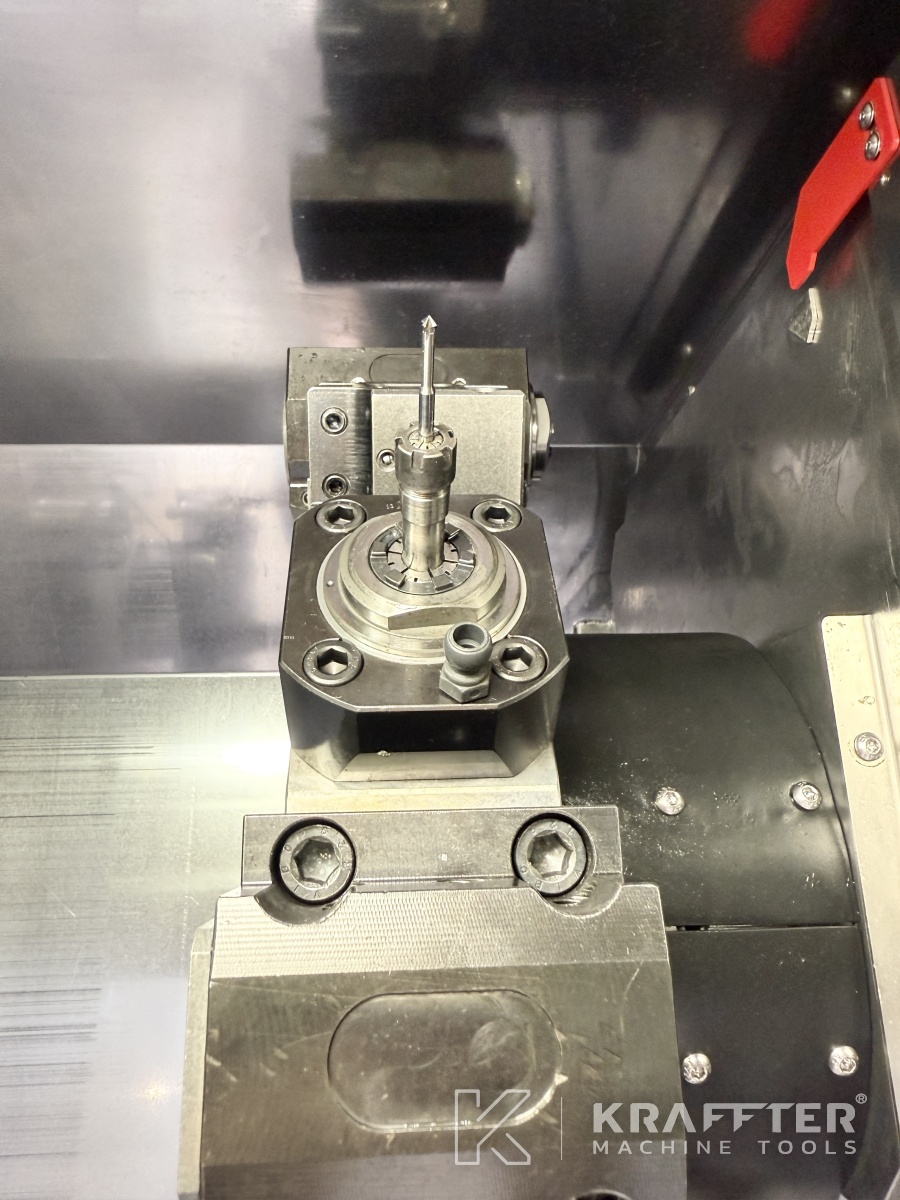

- Sonda de herramientas RENISHAW RP3

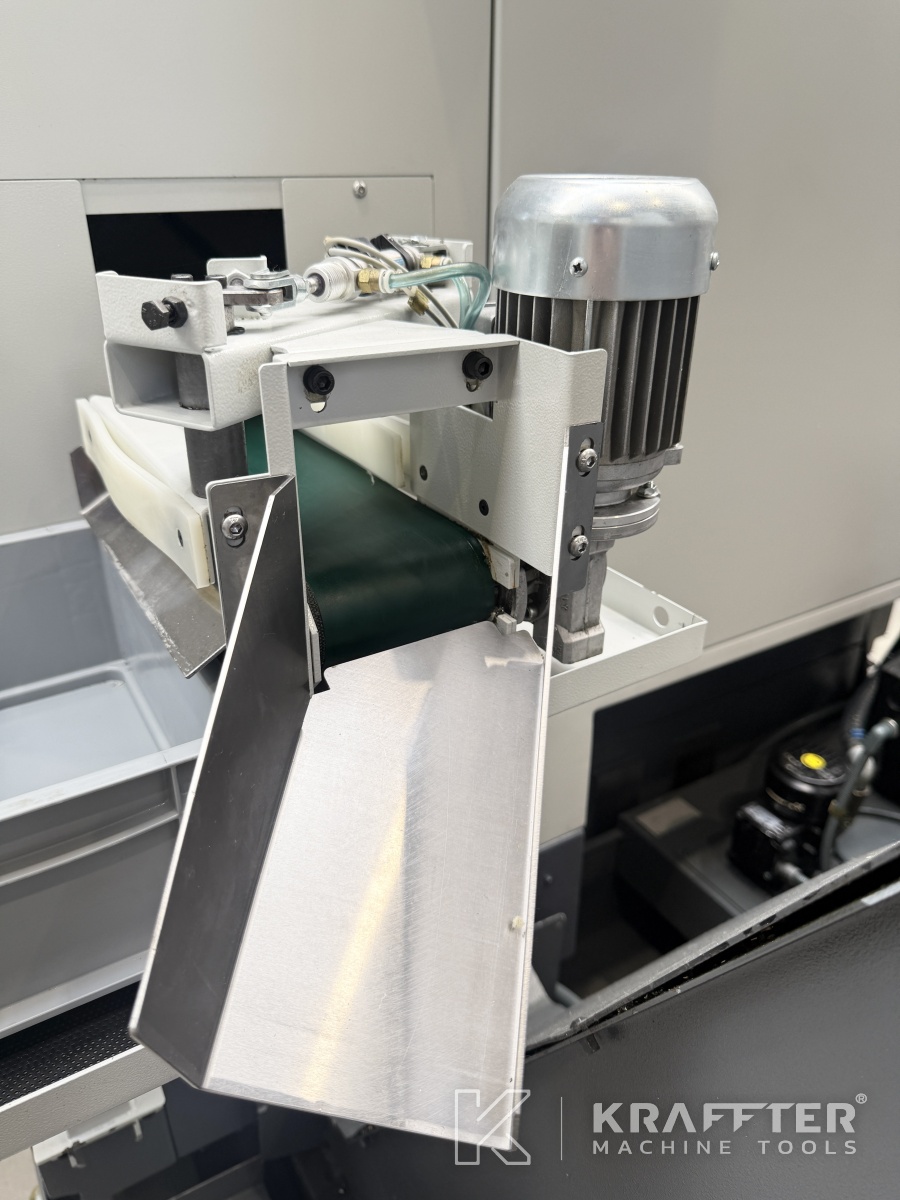

- Recogedor de piezas
- Expulsor neumático de piezas

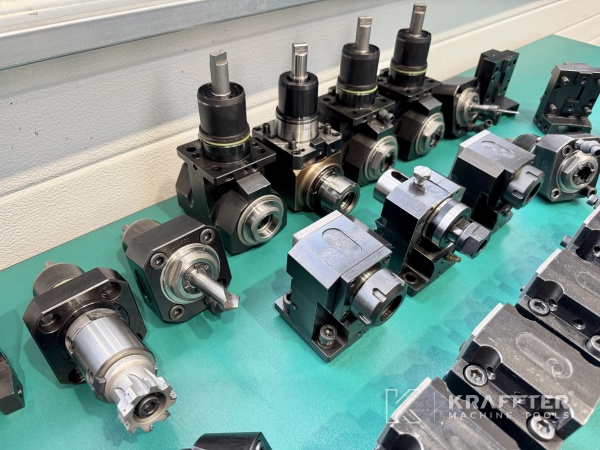

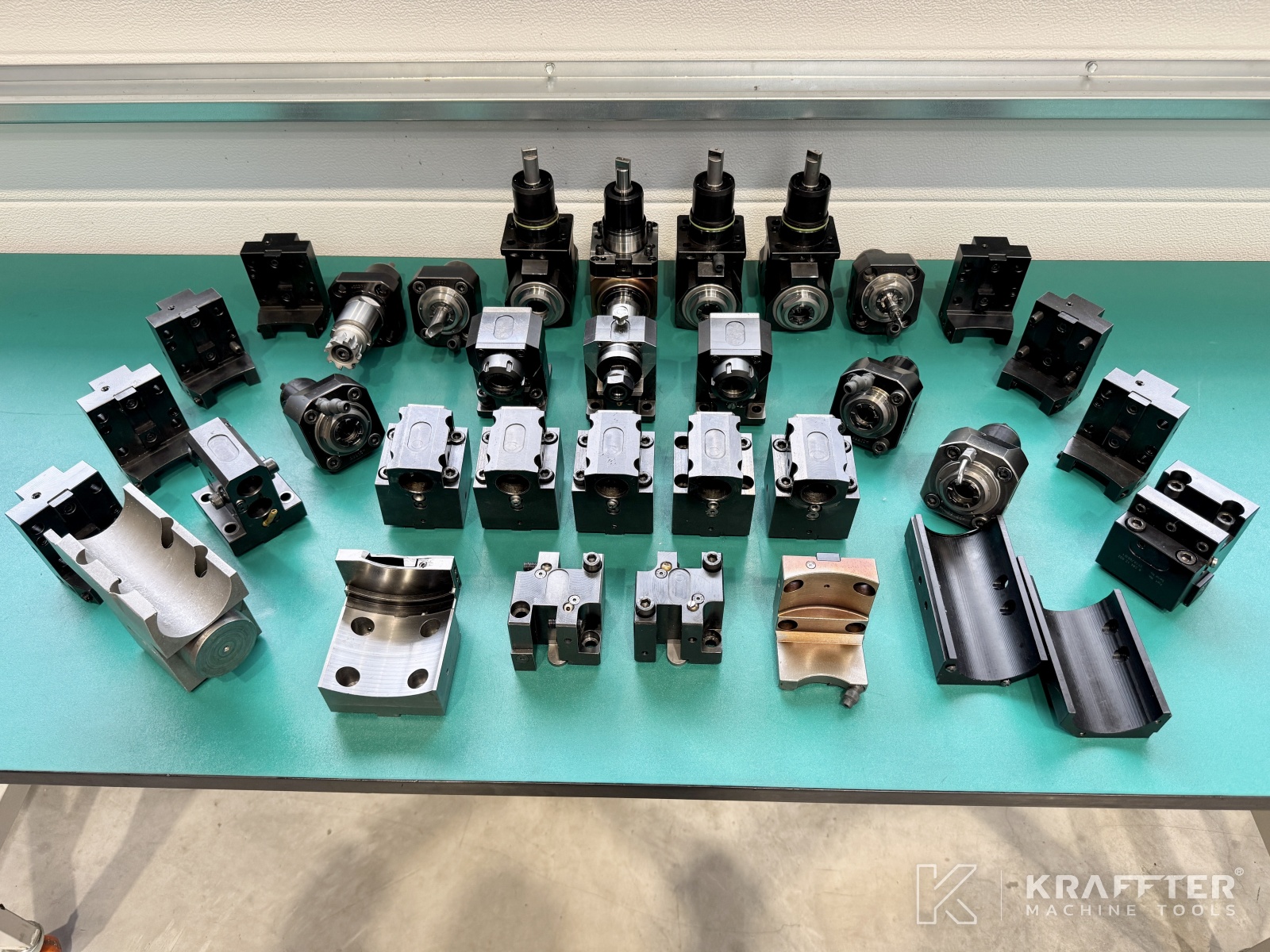

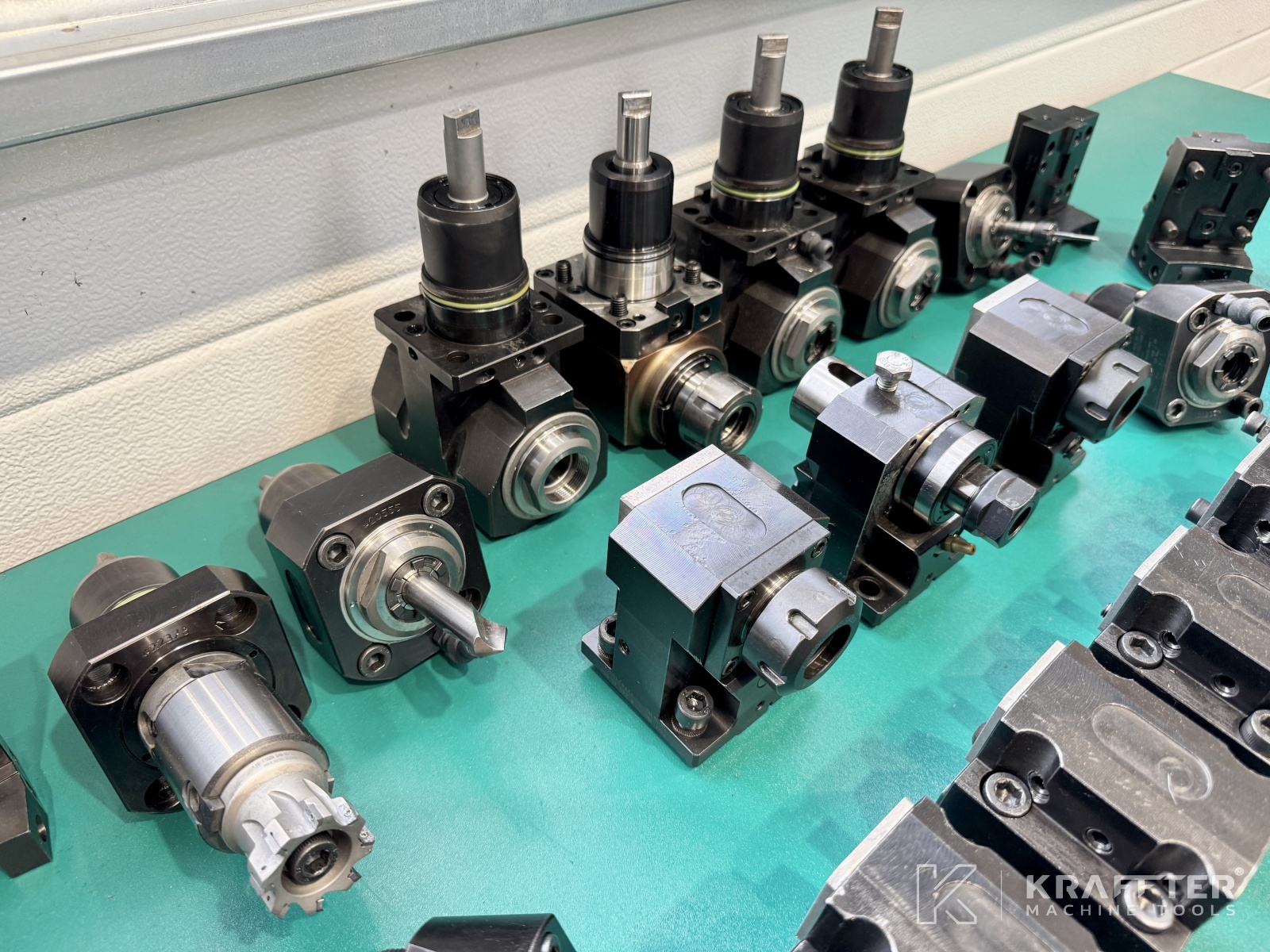

- 4 portaherramientas giratorios axiales
- 6 portaherramientas giratorios radiales
- 18 portaherramientas fijos

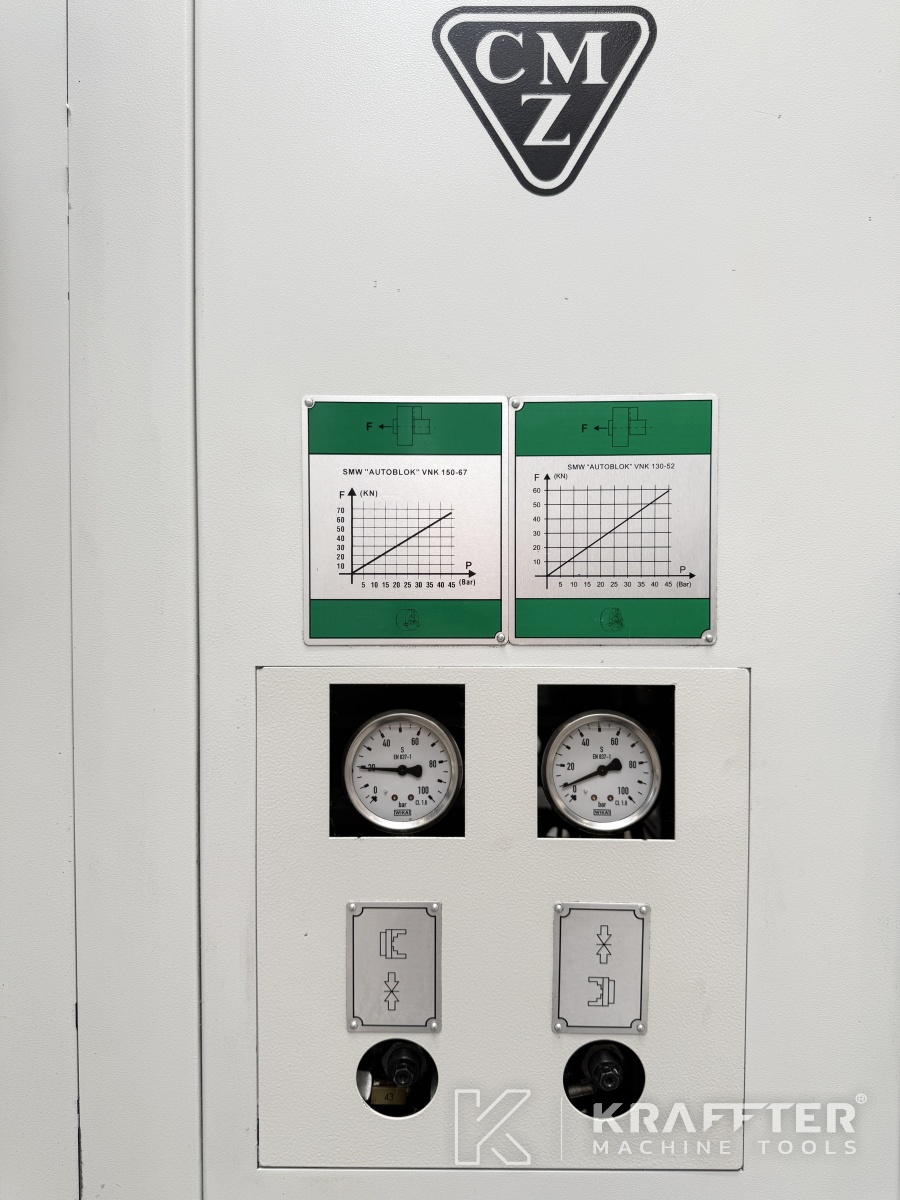

- Mandril de pinza SMW AUTOBLOK (contrahusillo)

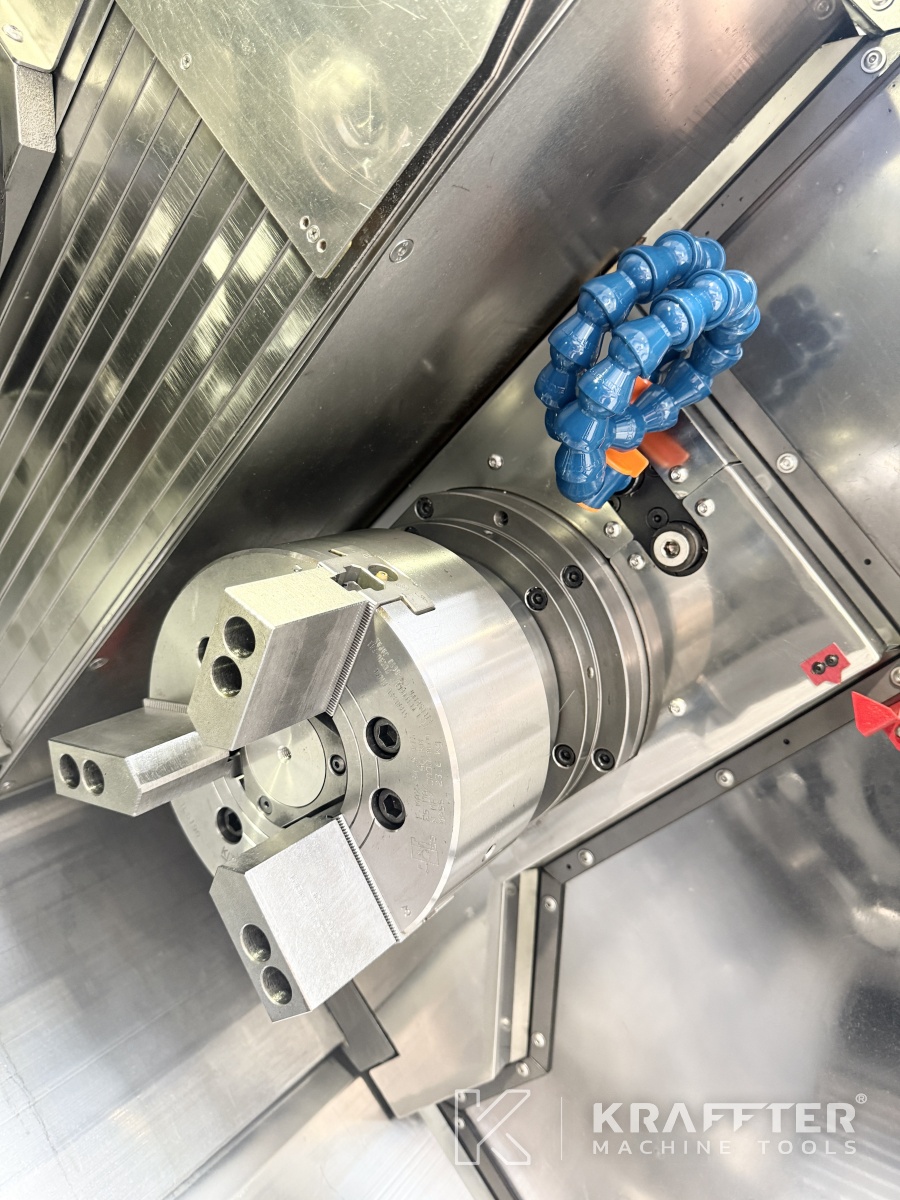

- Plato concéntrico de 3 garras KITAGAWA B-208 (contrahusillo)
- Documentación técnica CMZ
