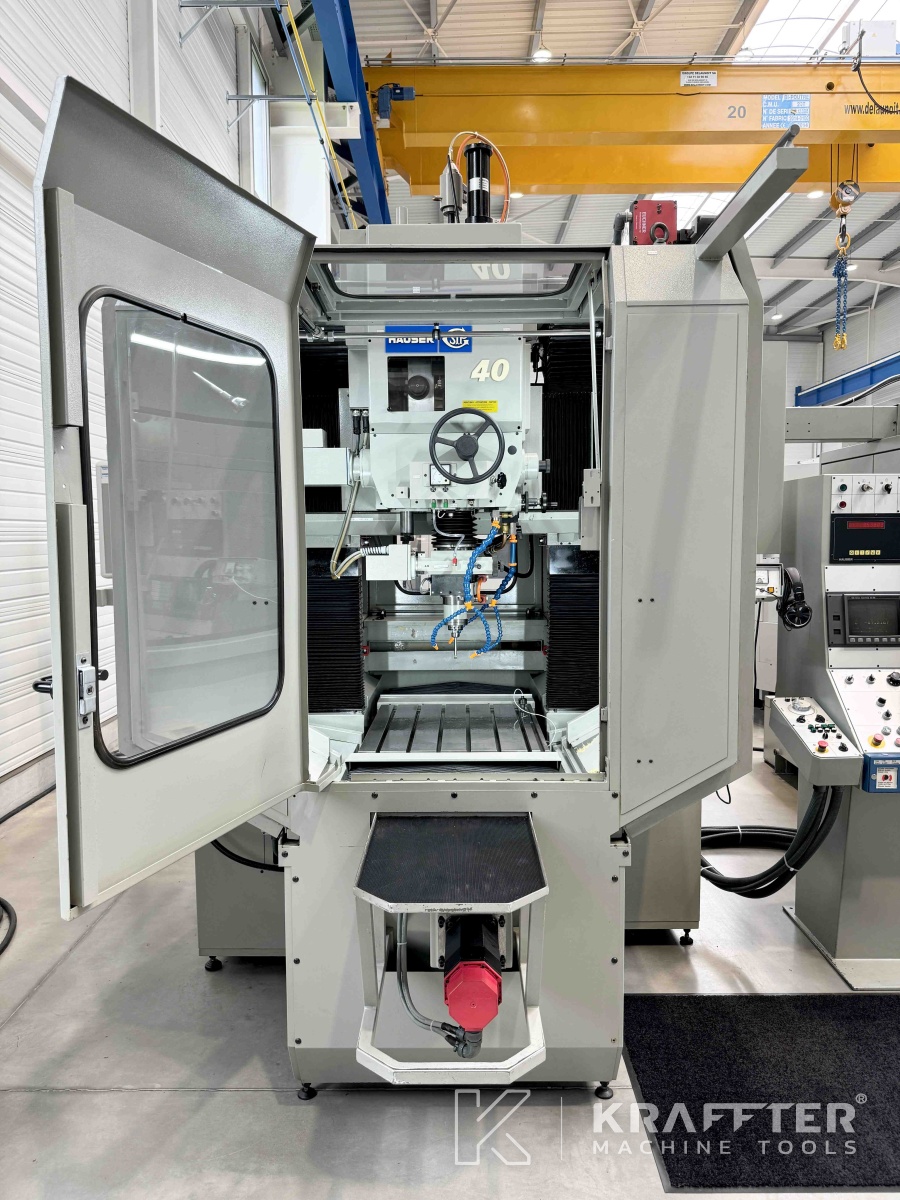

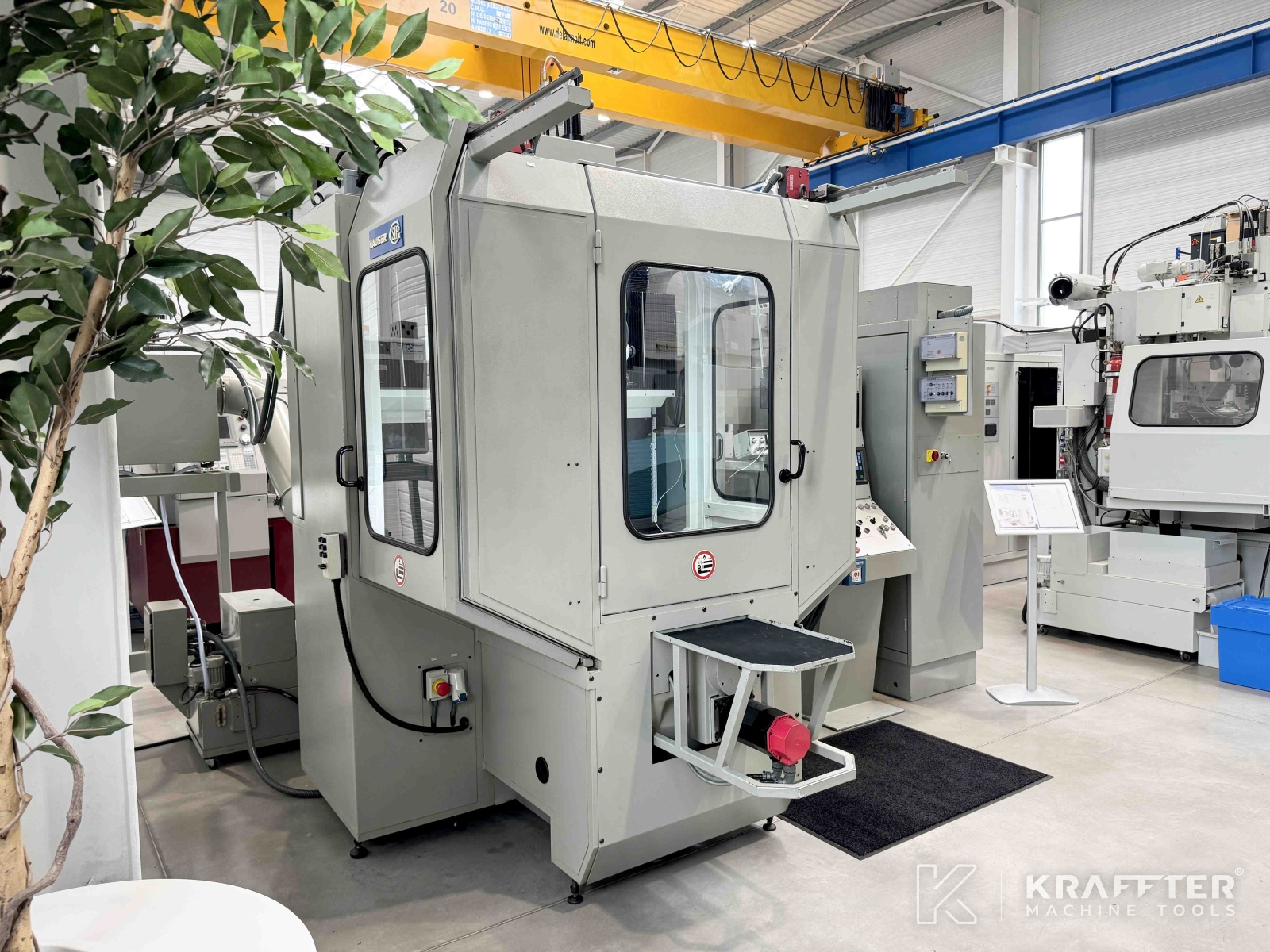

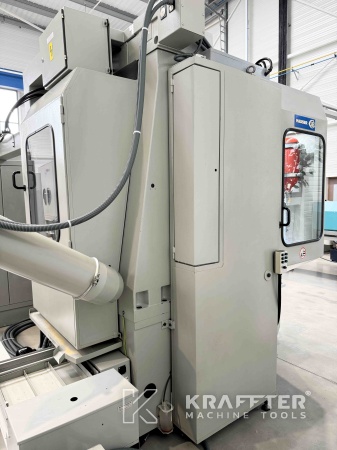

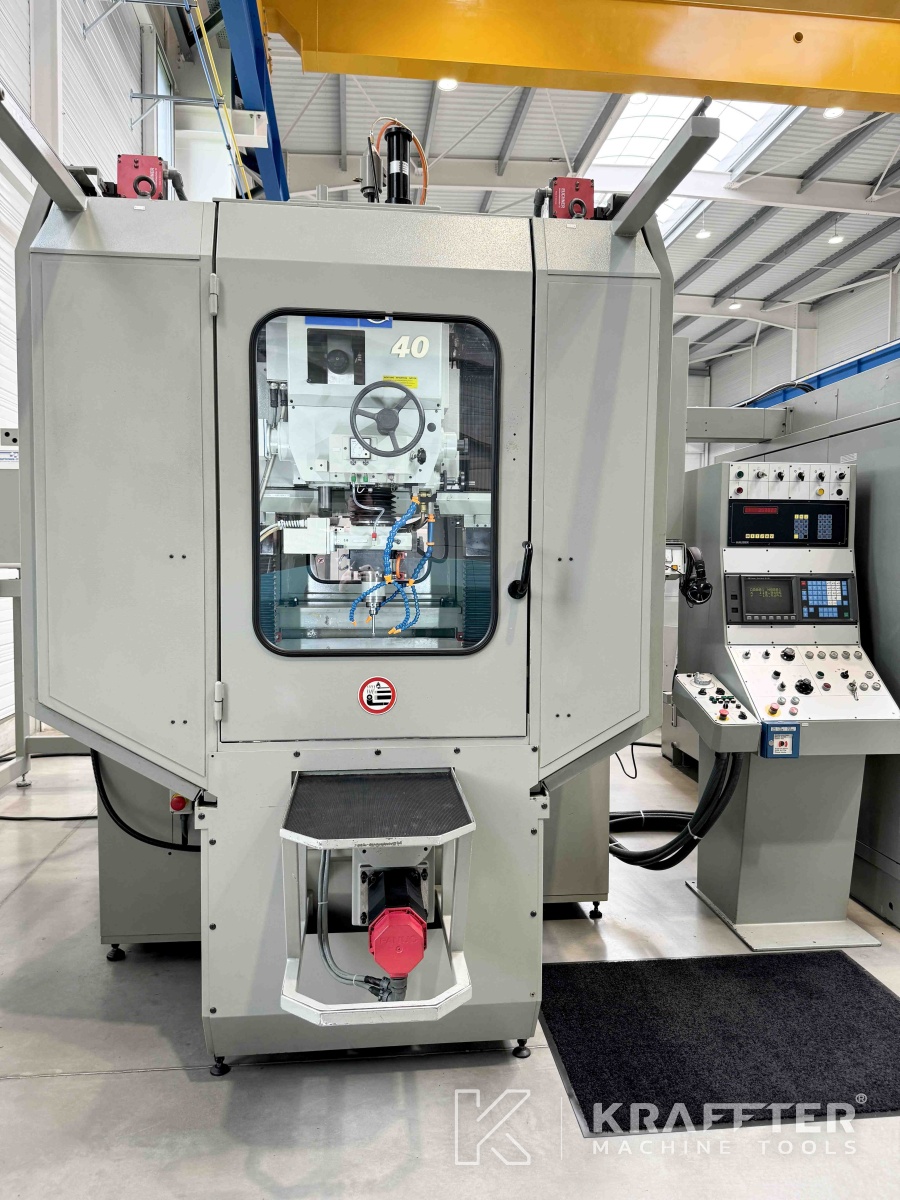

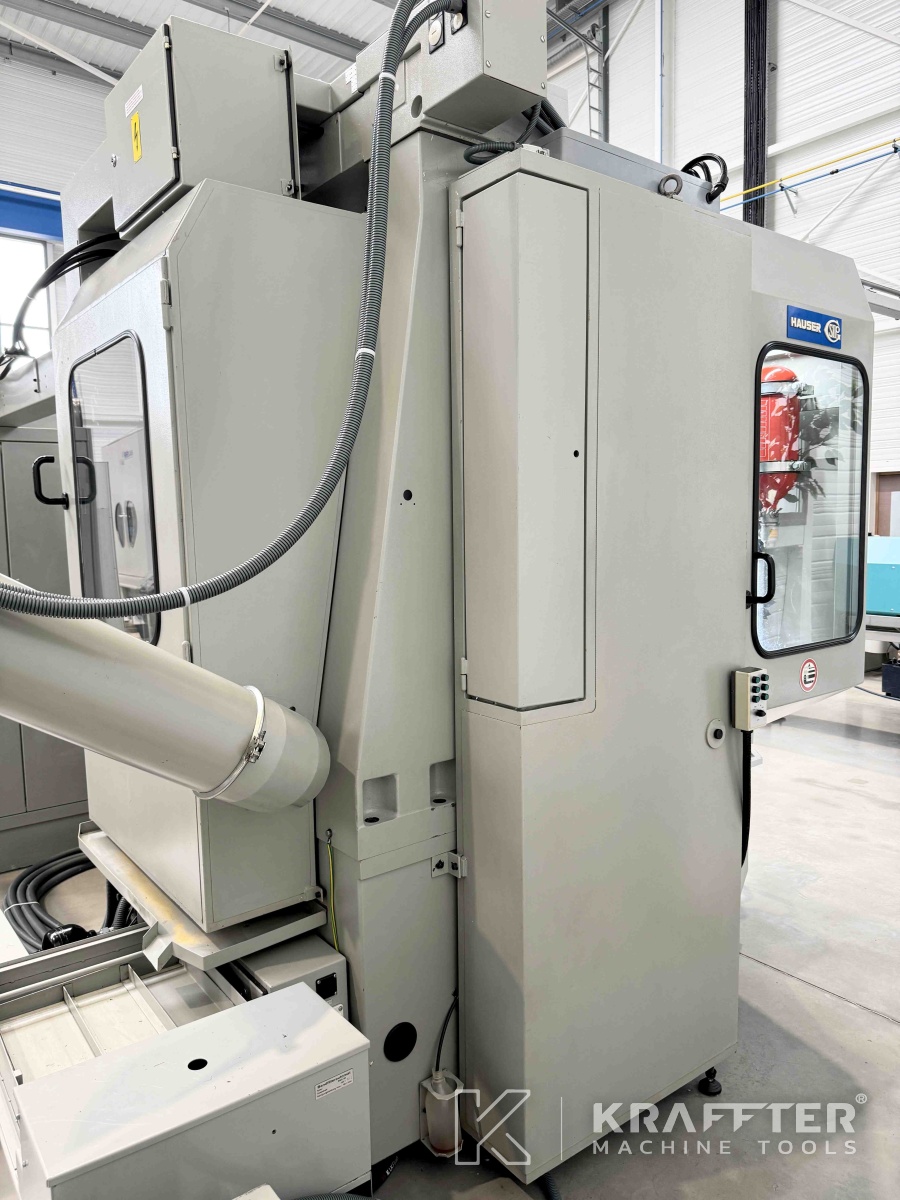

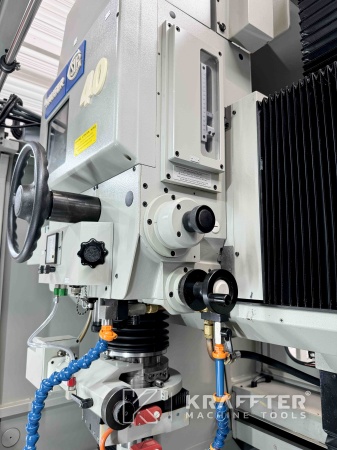

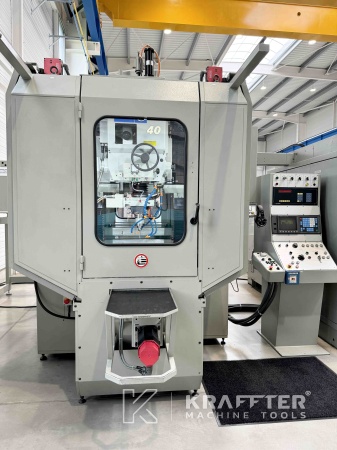

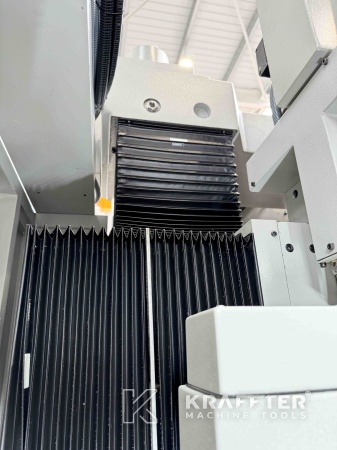

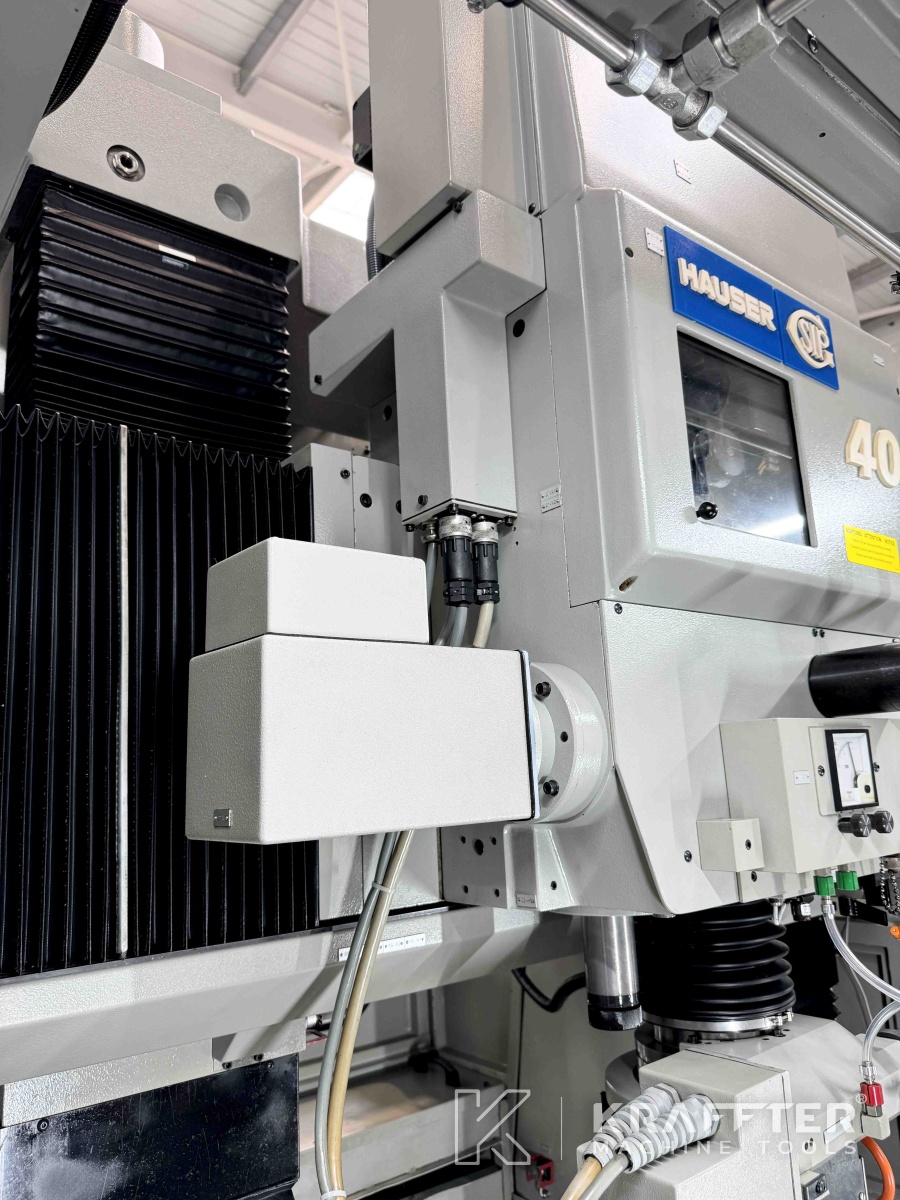

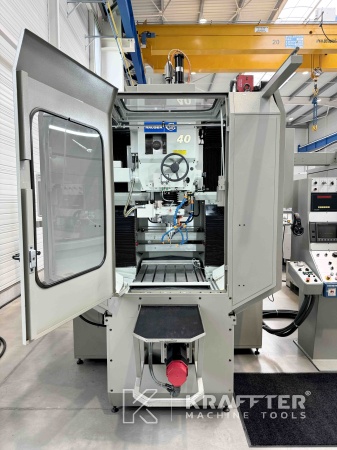

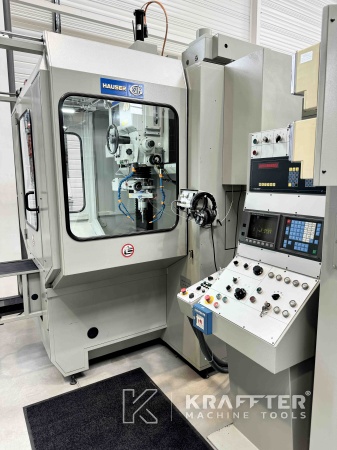

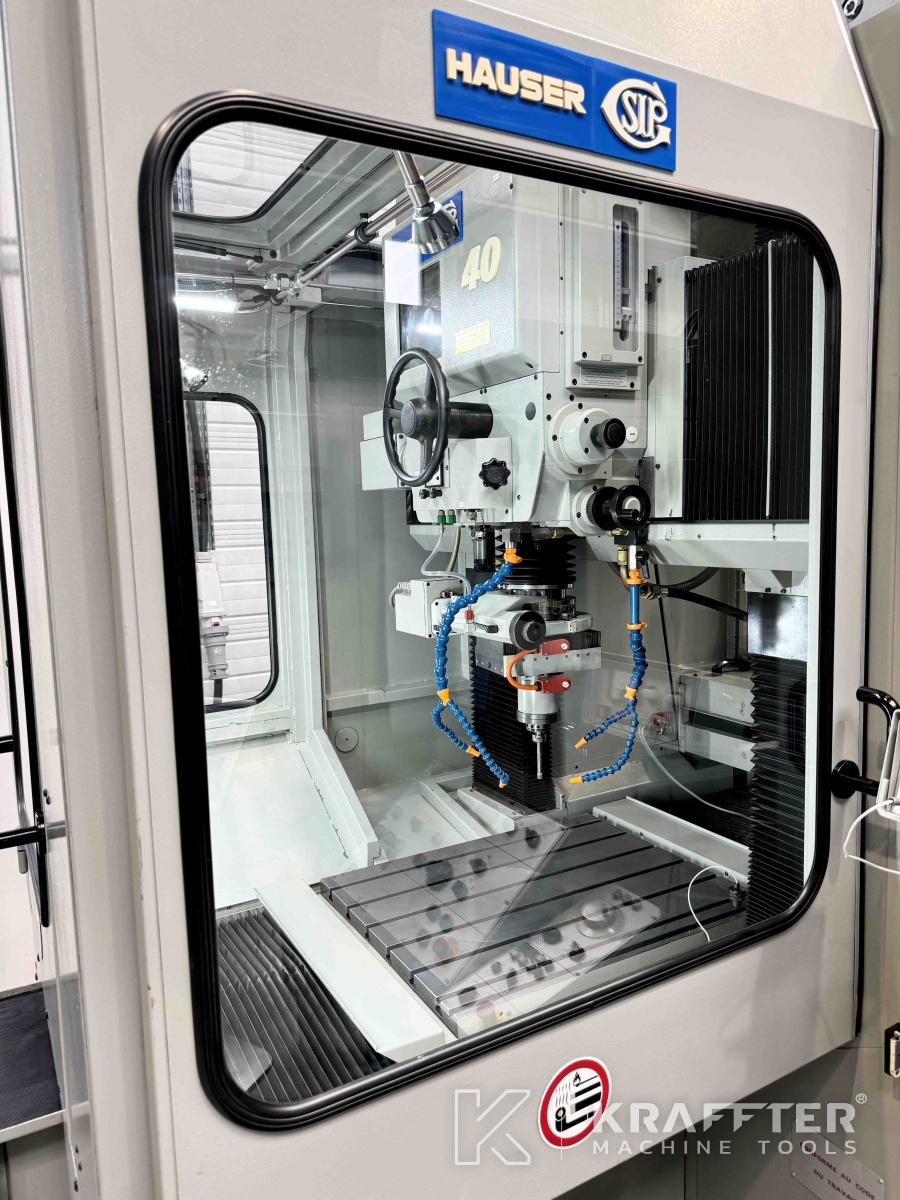

Tipo de máquina : Rectificadora por coordenadas
Marca : HAUSER
N° de stock: 90101
Modelo : S40-400
Ubicación : 73240 St-Genix-les-Villages, FRANCE
Descargar ficha técnica
Espere por favorSolicitar presupuesto
Especificaciones técnicas

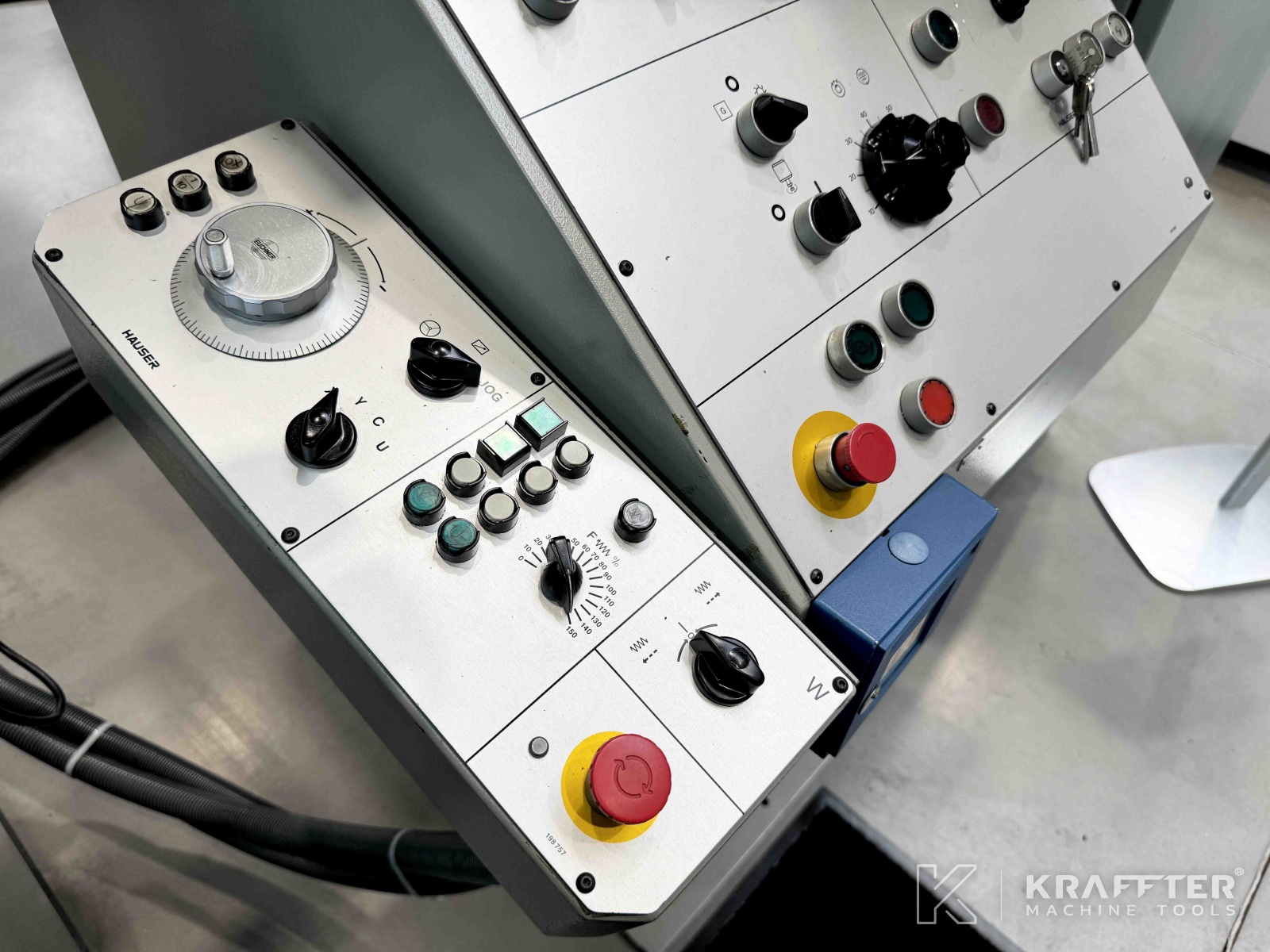

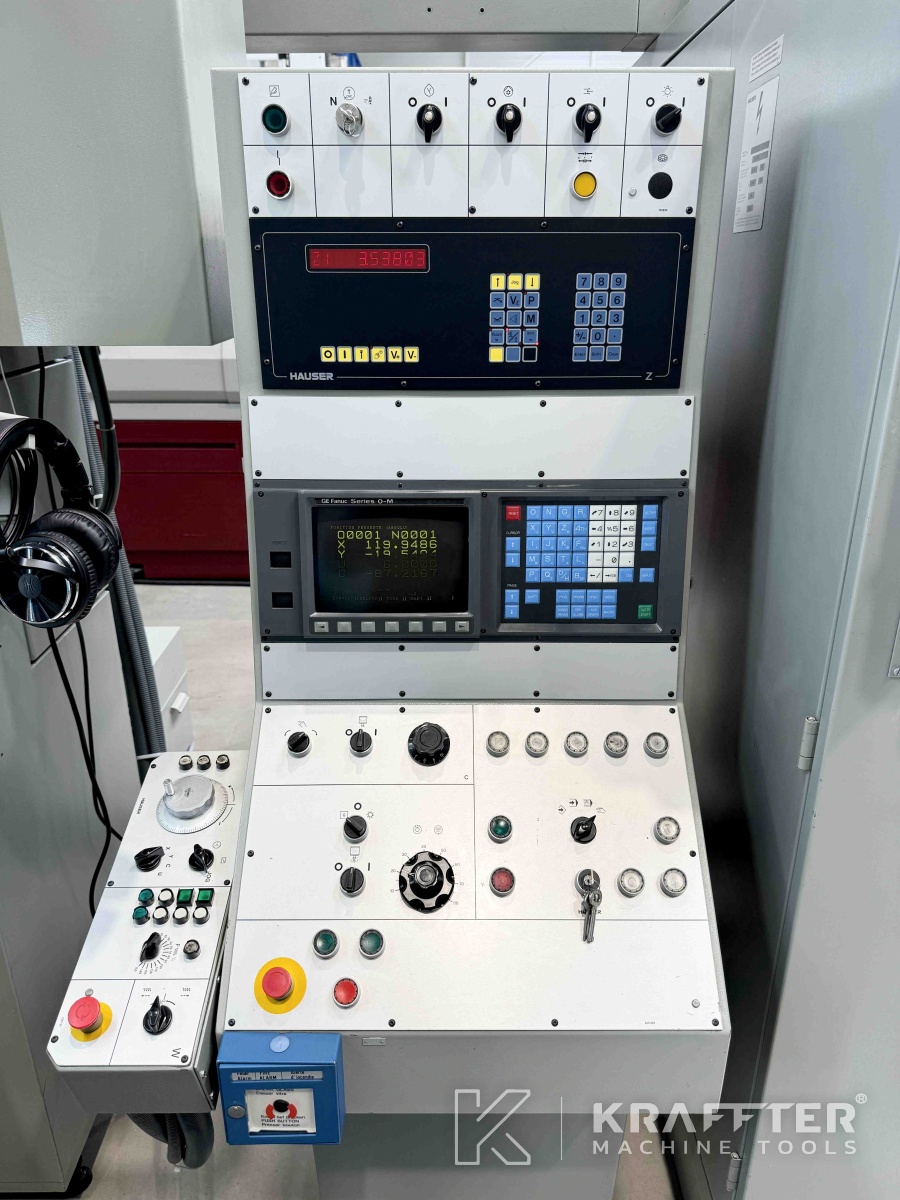

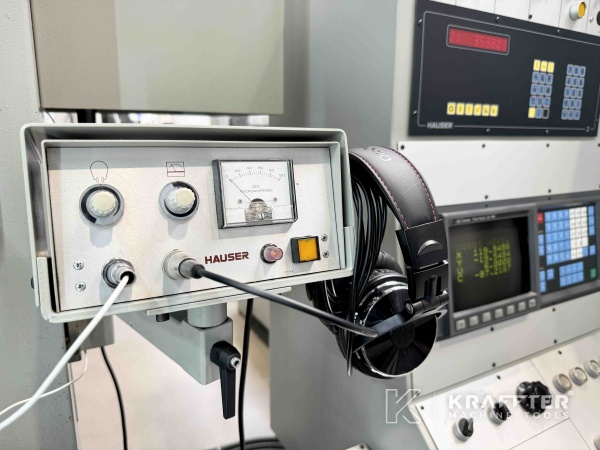

Tipo de CNC
FANUC Series 0-M
Velocidad máxima de desplazamiento del eje W
800 [mm/min]
Recorrido del eje X
650 [mm]
Velocidad máxima de desplazamiento del eje X
4000 [mm/min]
Velocidad de avance de trabajo eje X
1800 [mm/min]
Recorrido del eje Y
450 [mm]
Velocidad de avance de trabajo eje Y
1800 [mm/min]
Recorrido del eje Z
130 [mm]
Velocidad mínima de desplazamiento del eje Z
0.5 [mm/min]
Velocidad máxima de desplazamiento del eje Z
12000 [mm/min]
Frecuencia de recorrido del eje Z
max. 4 [Hz]
Velocidad del eje C (planetario)
5 - 250 [rpm]
Recorrido del eje U (avance radial)
5.5 [mm]
Distancia entre columnas
750 [mm]

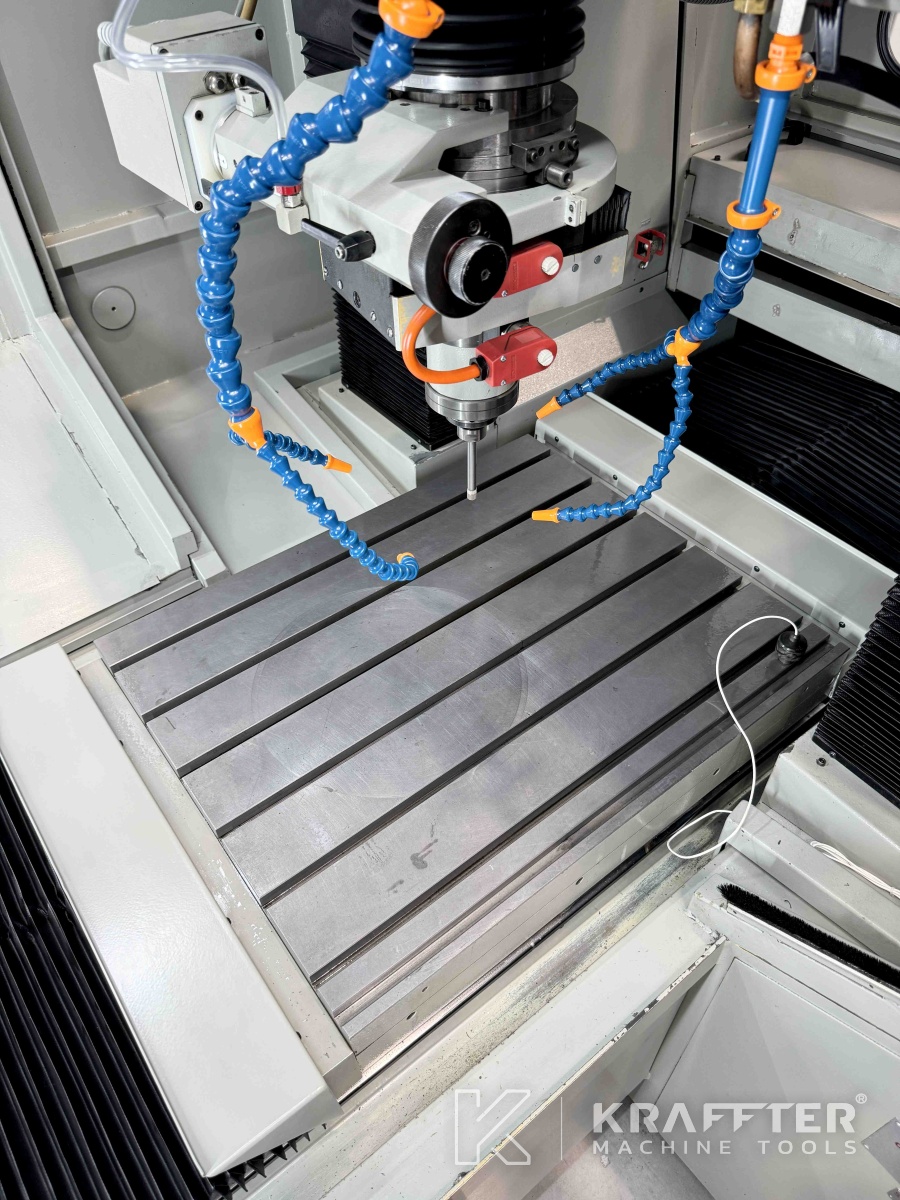

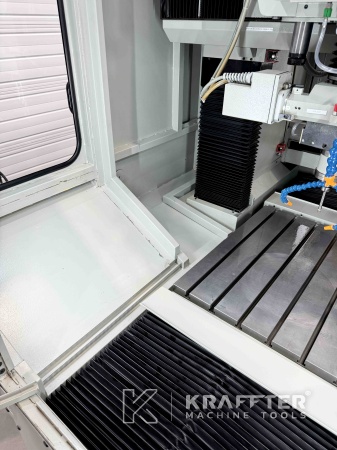

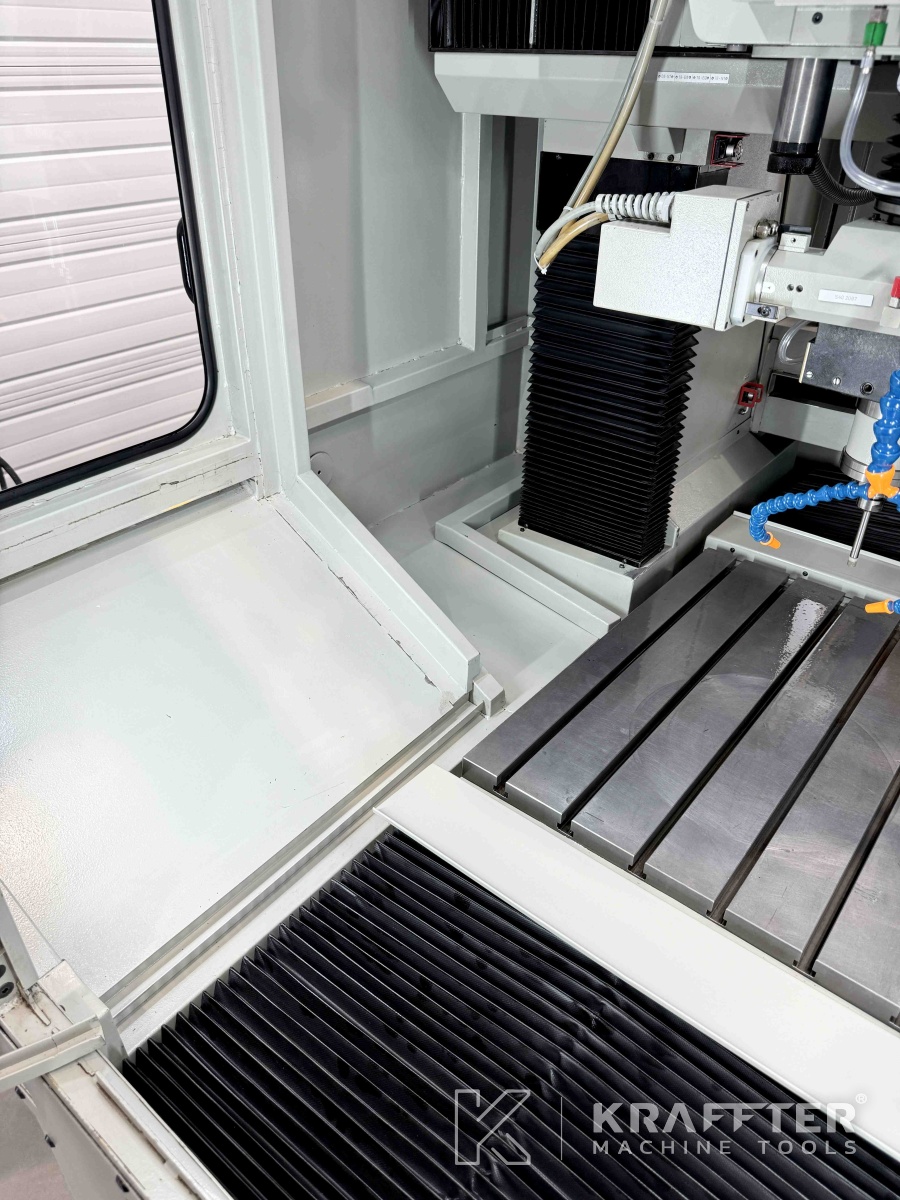

Longitud de mesa
770 [mm]
Anchura de la mesa
630 [mm]
Paso libre entre el motor de rectificado y la mesa
585 [mm]
Peso máximo admisible sobre la mesa
500 [Kg]
Suministro de tensión
400 [V]
Peso
4550 [Kg]
Información adicional
EQUIPAMIENTO INCLUIDO:

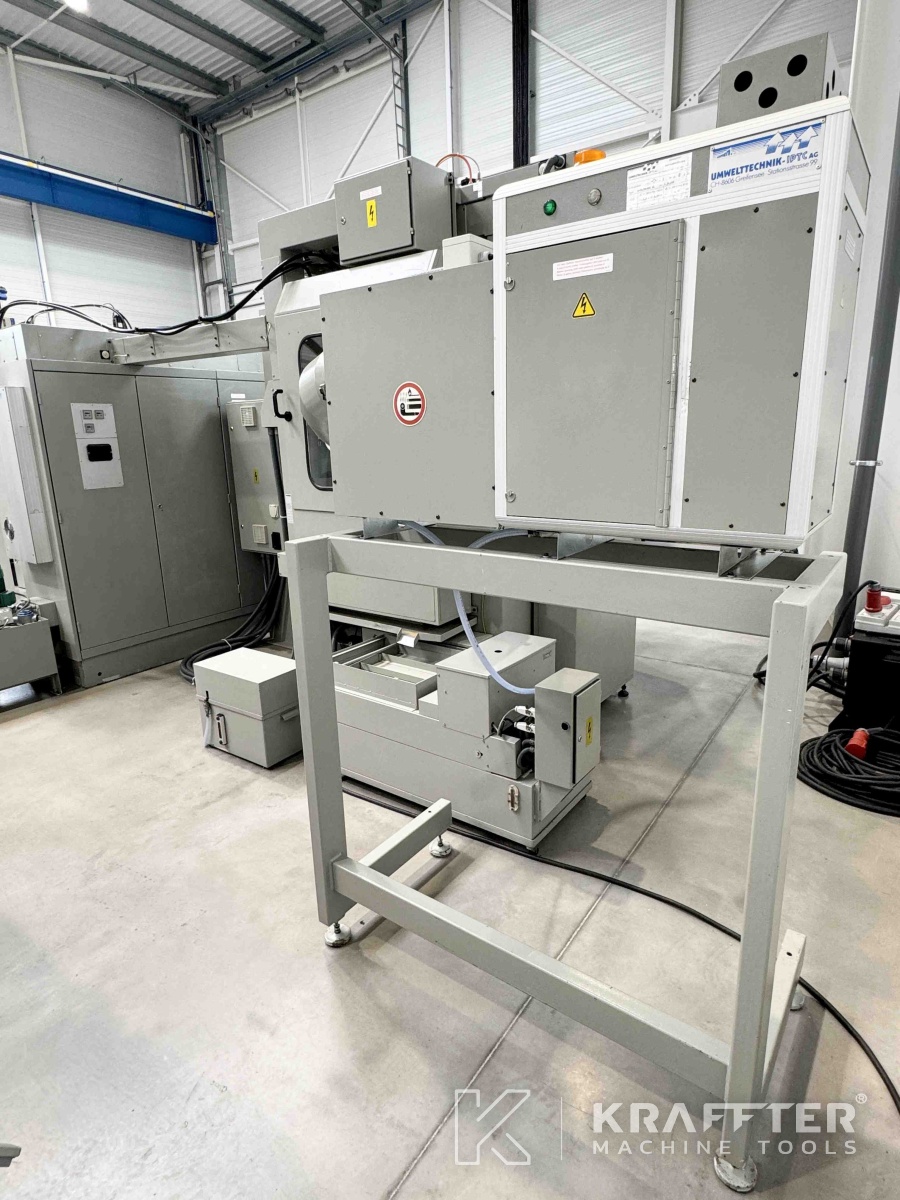

x1 pack HI-CUT que incluye:

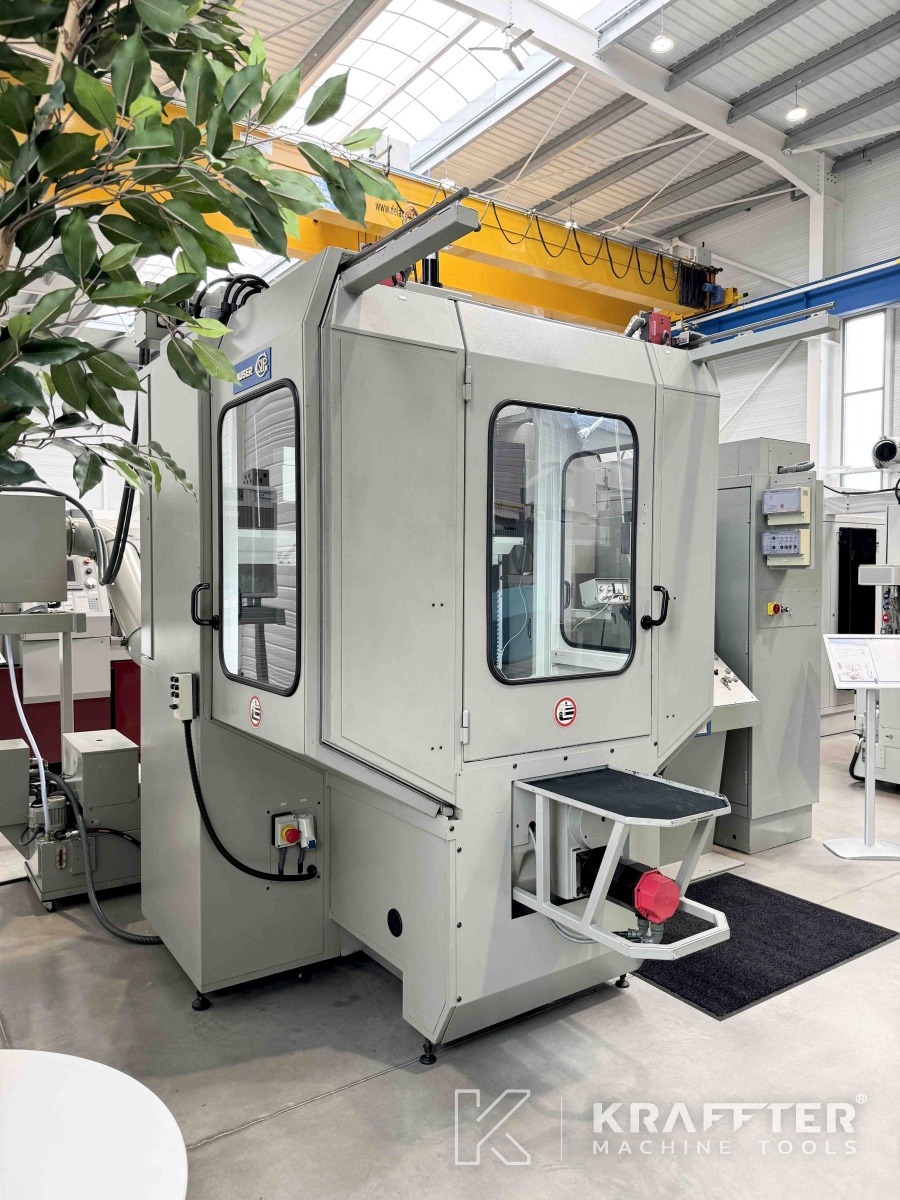

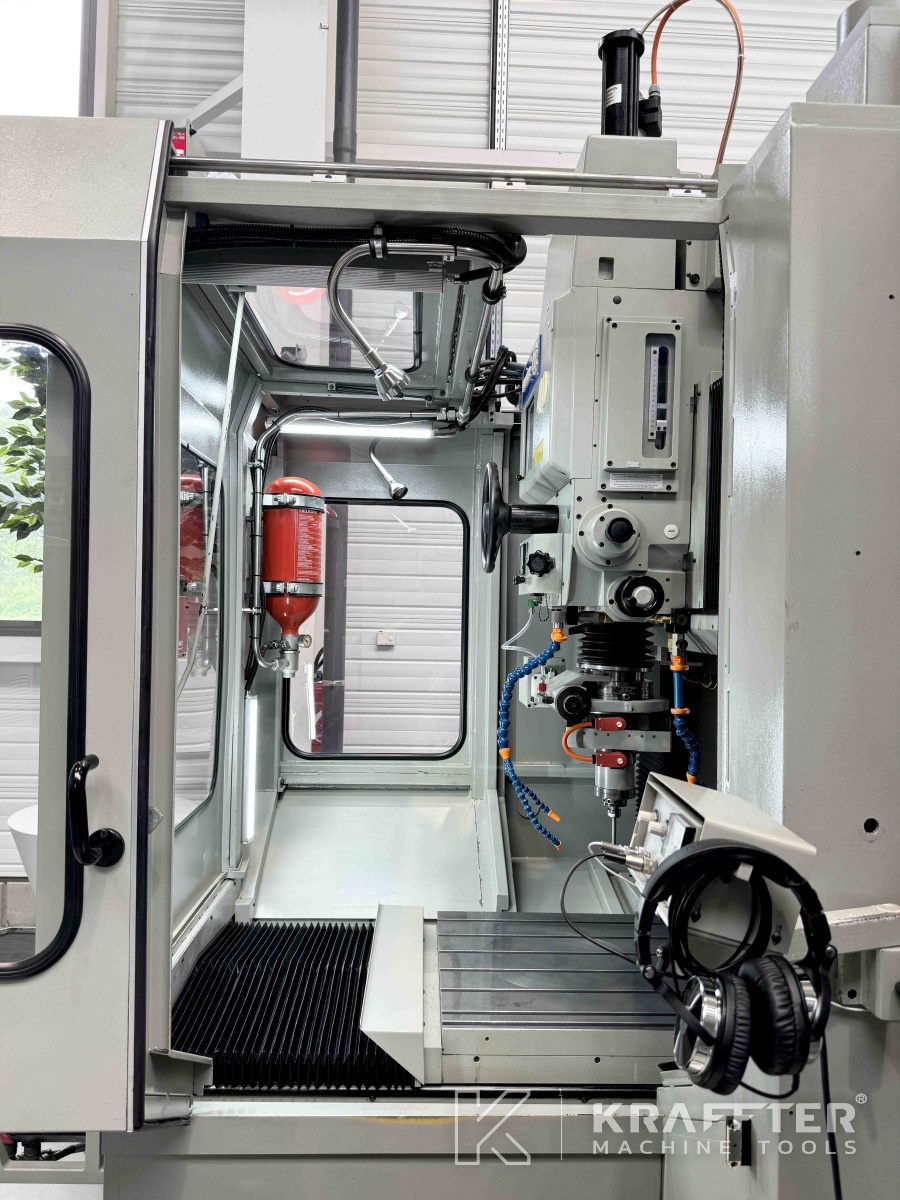

-protección de la zona de trabajo

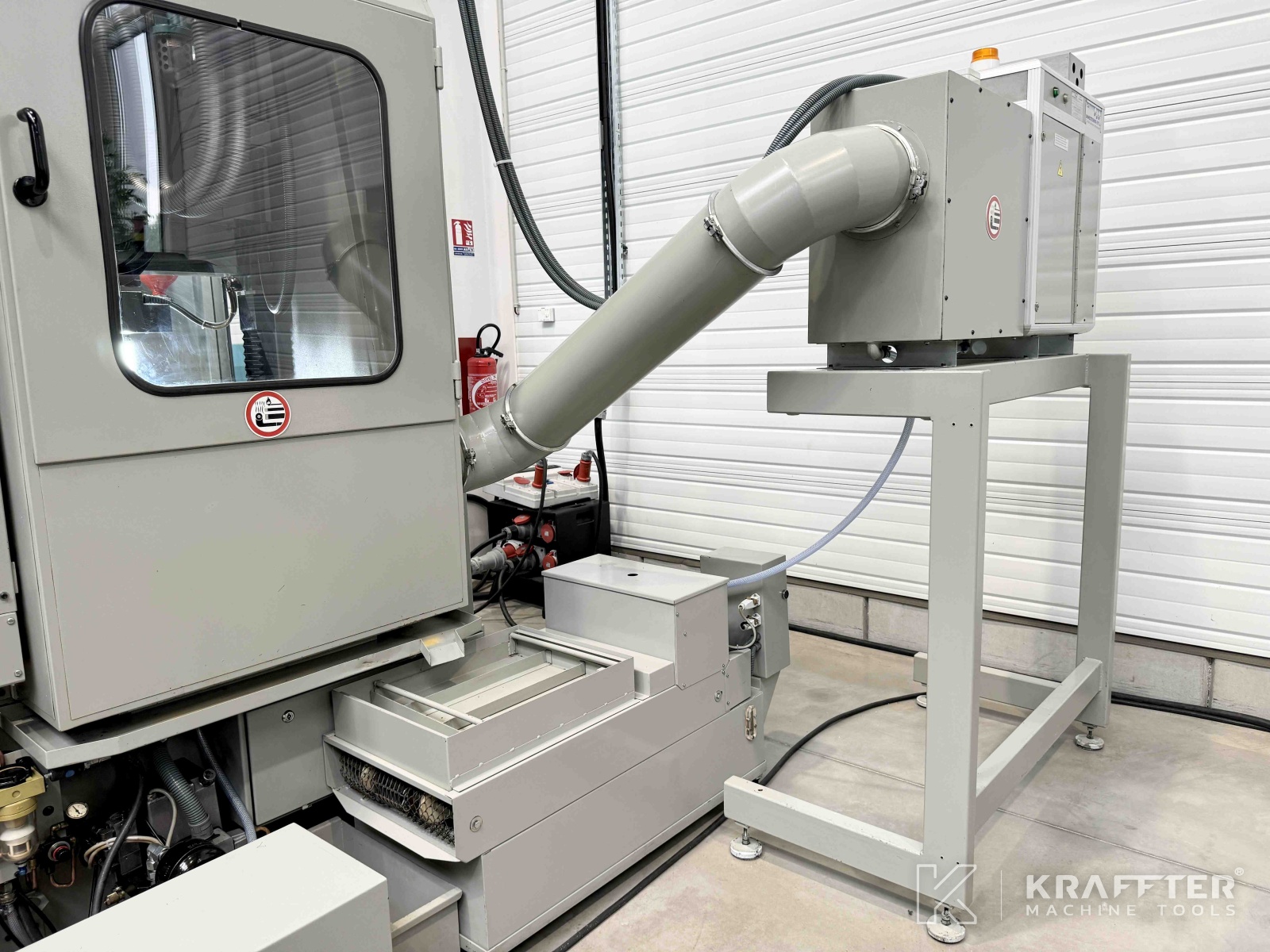

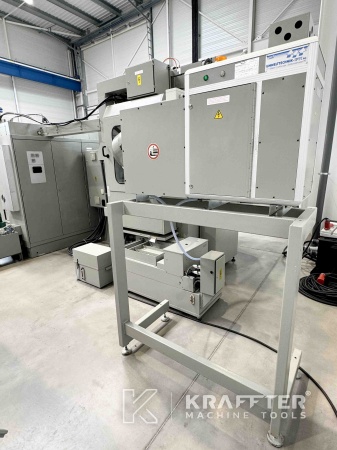

-sistema de escape con filtro de aire electrostático
-sistema de protección contra incendios (a evaluar por un organismo cualificado)

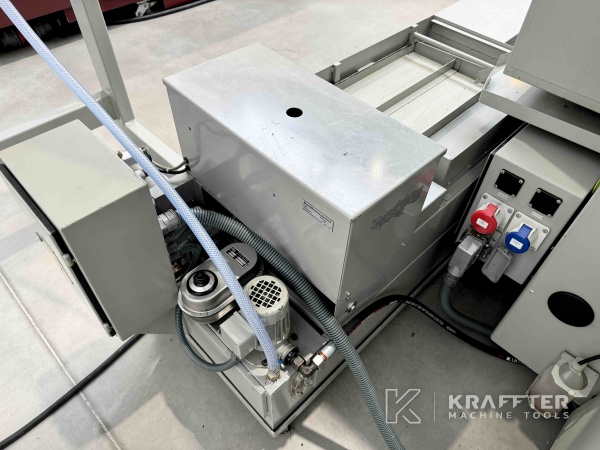

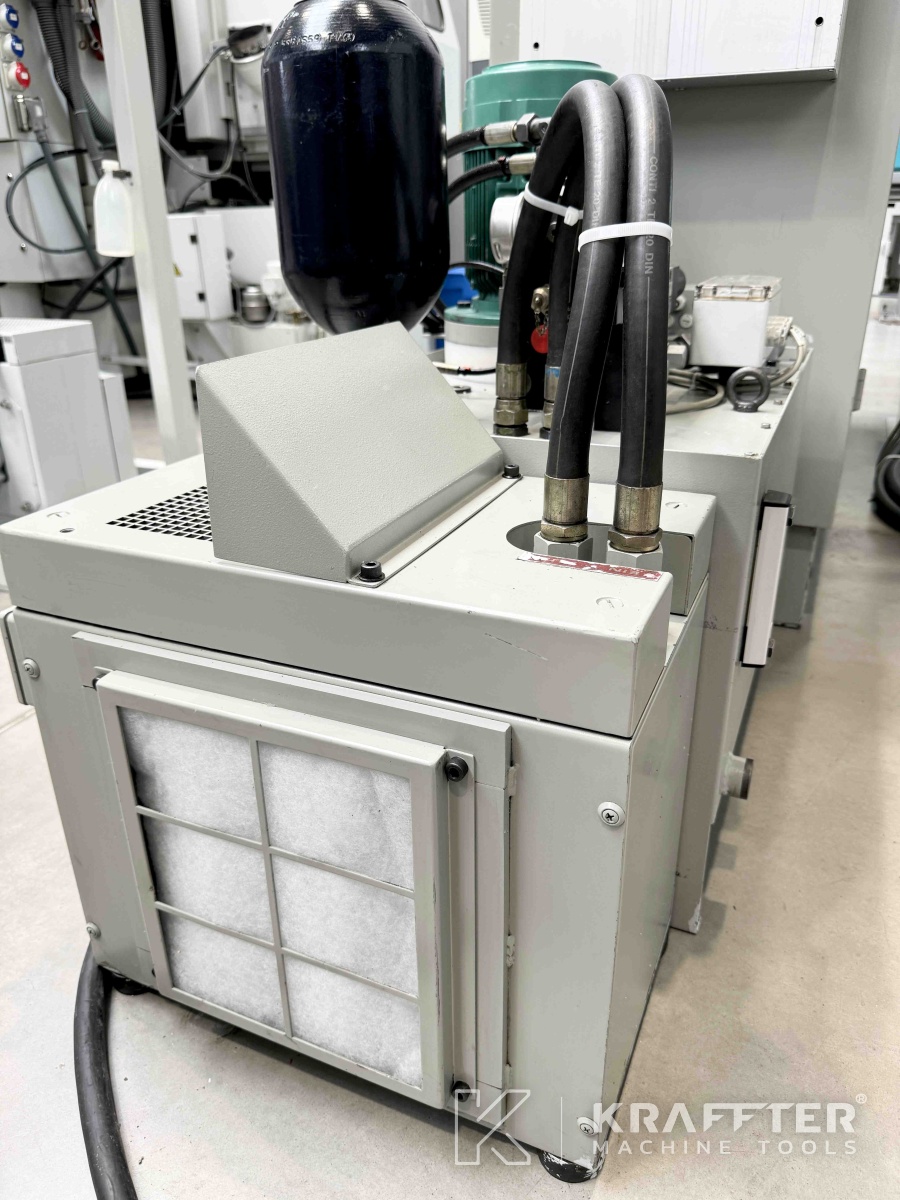

-unidad automática de refrigeración del filtro de cinta THG-RWS-60
x1 dispositivo de detección de herramientas

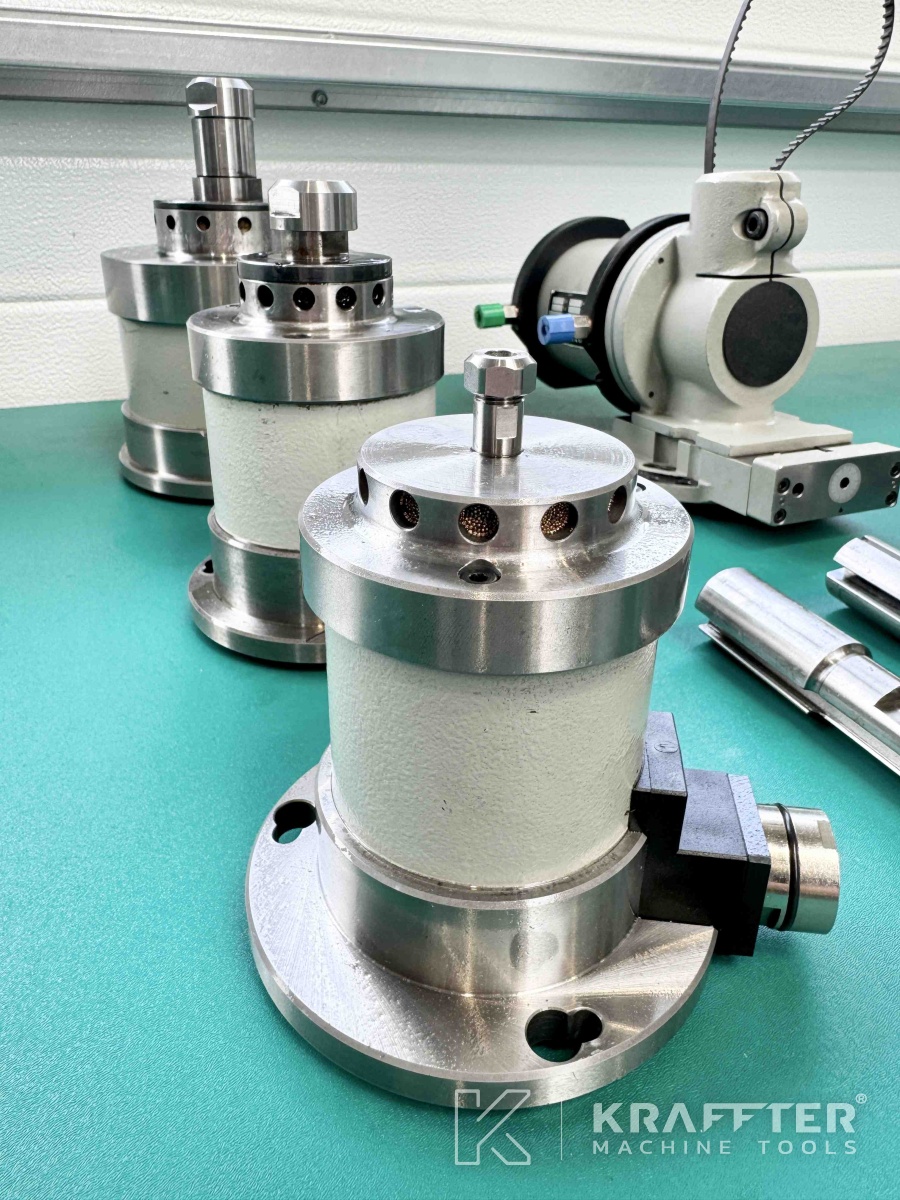

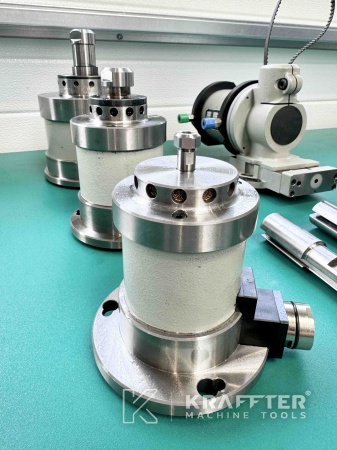

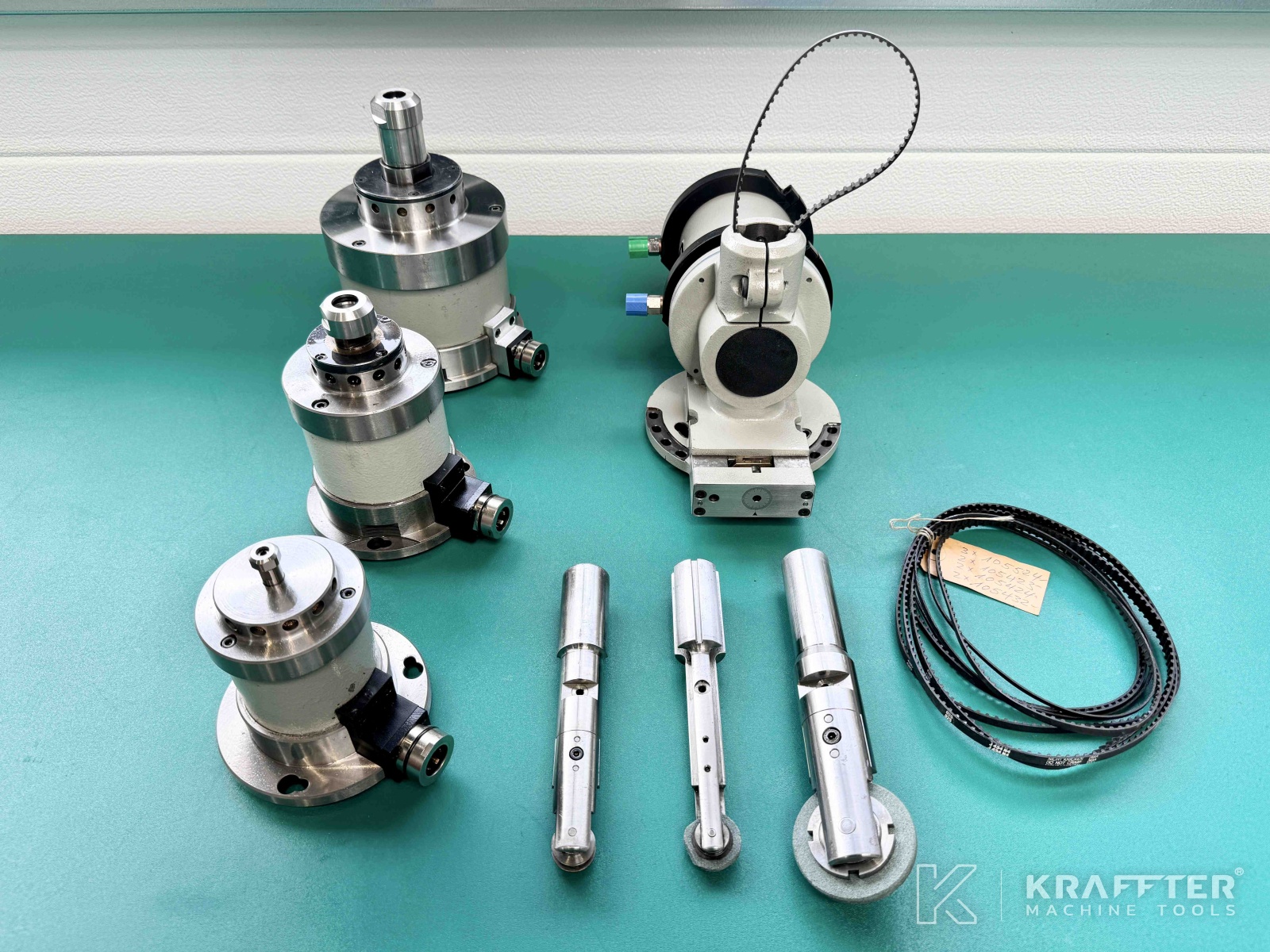

x1 motor de rectificado 22 S, velocidad 4500 - 22500 [tours/min], para pinzas EX23 - referencia: 181561
x1 motor de rectificado 45 S, velocidad 9000 - 4500 [tours/min], para pinzas EX19 - referencia: 144017
x1 motor de rectificado 80 S, velocidad 40000 - 80000 [tours/min], para pinzas F6 - referencia: 144021

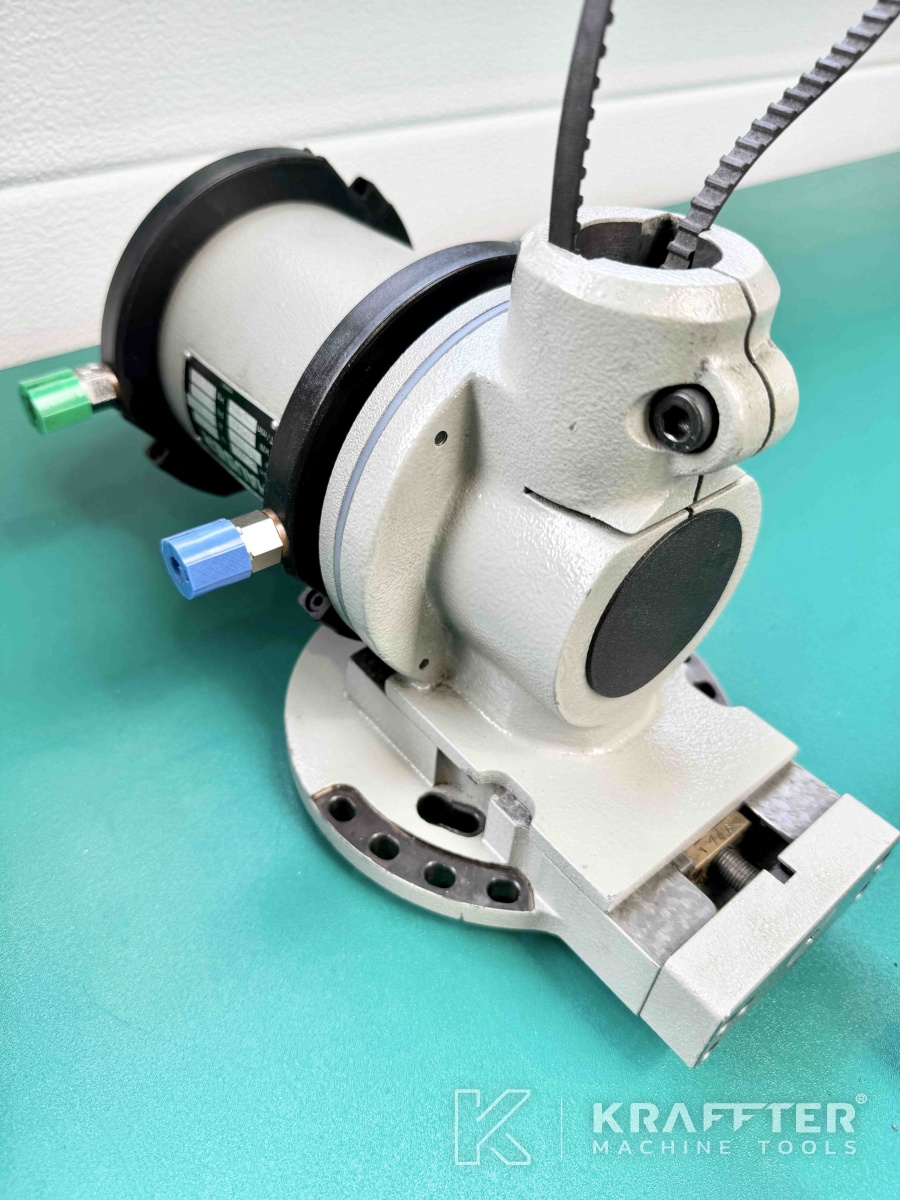

x1 motor de rectificado para rectificado de ranuras (motor + cinta incluidos) - referencia: 144022
x3 herramientas de rectificado para rectificadora de ranuras
x1 juego de correas para motor de rectificado de ranuras

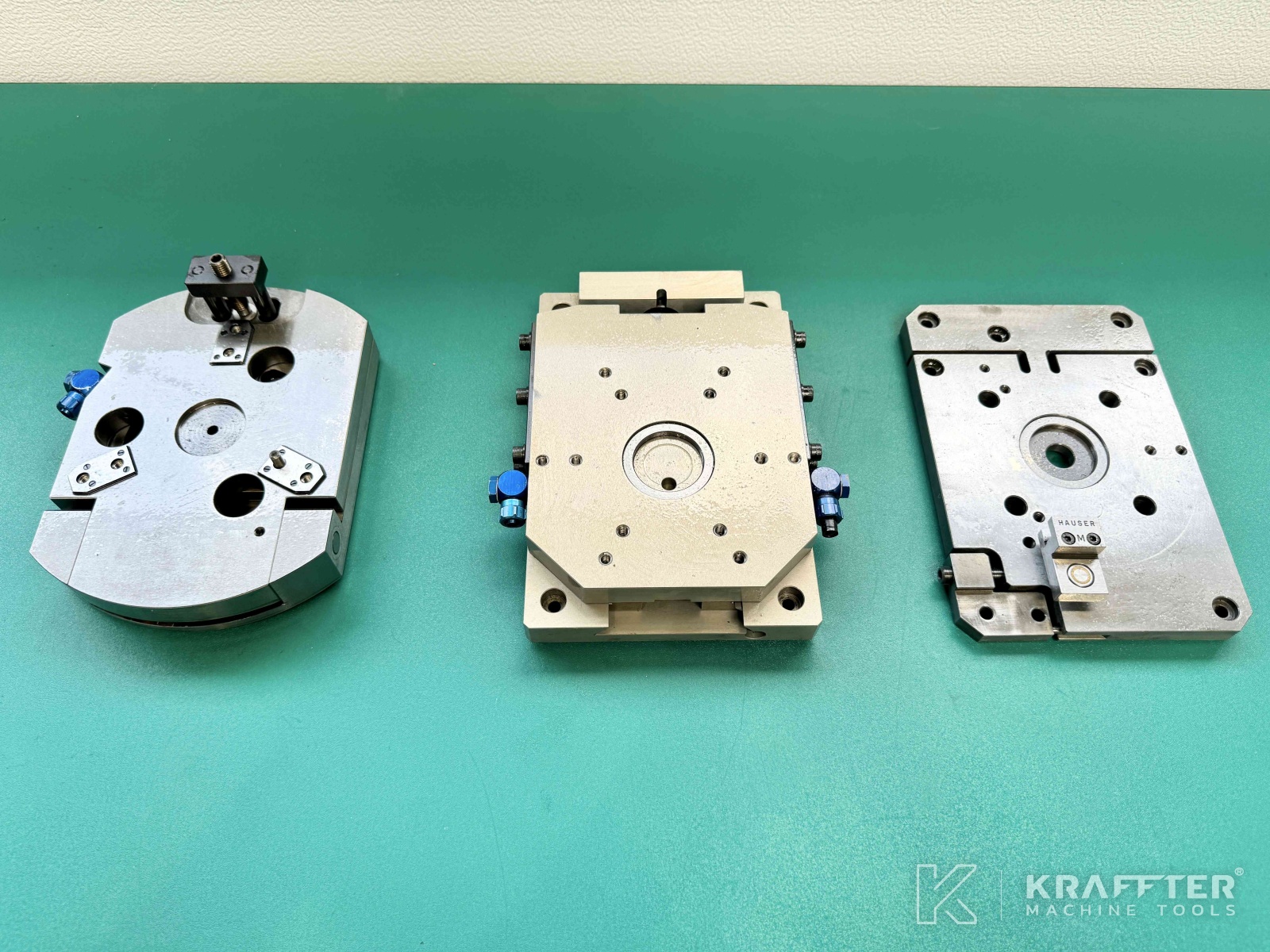

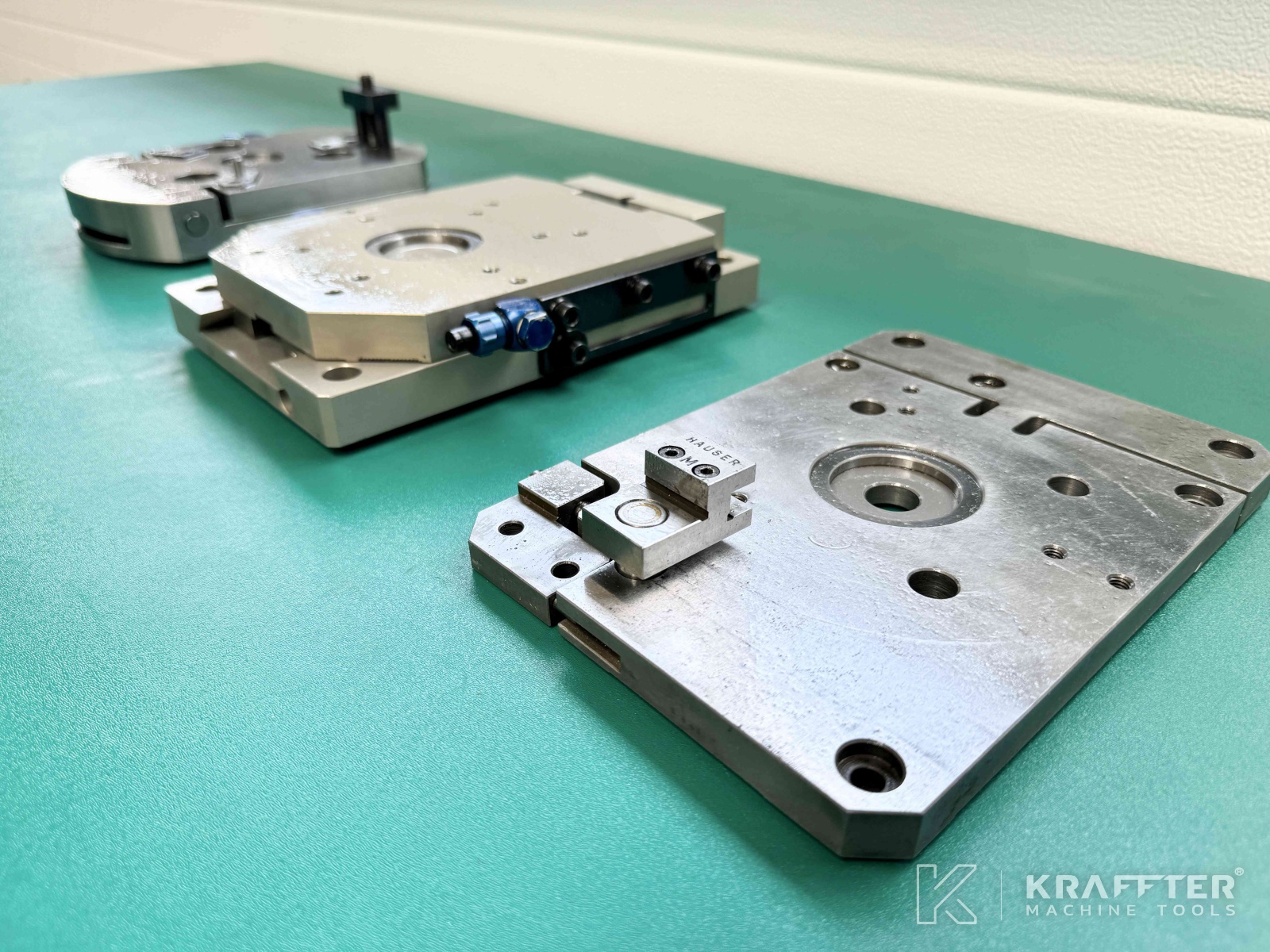

x1 placa intermedia para la alineación del motor de rectificado - referencia: 192940
x1 placa en voladizo infinitamente ajustable con motor de rectificado montado para rectificar hasta Ø360 [mm] - referencia: 144023

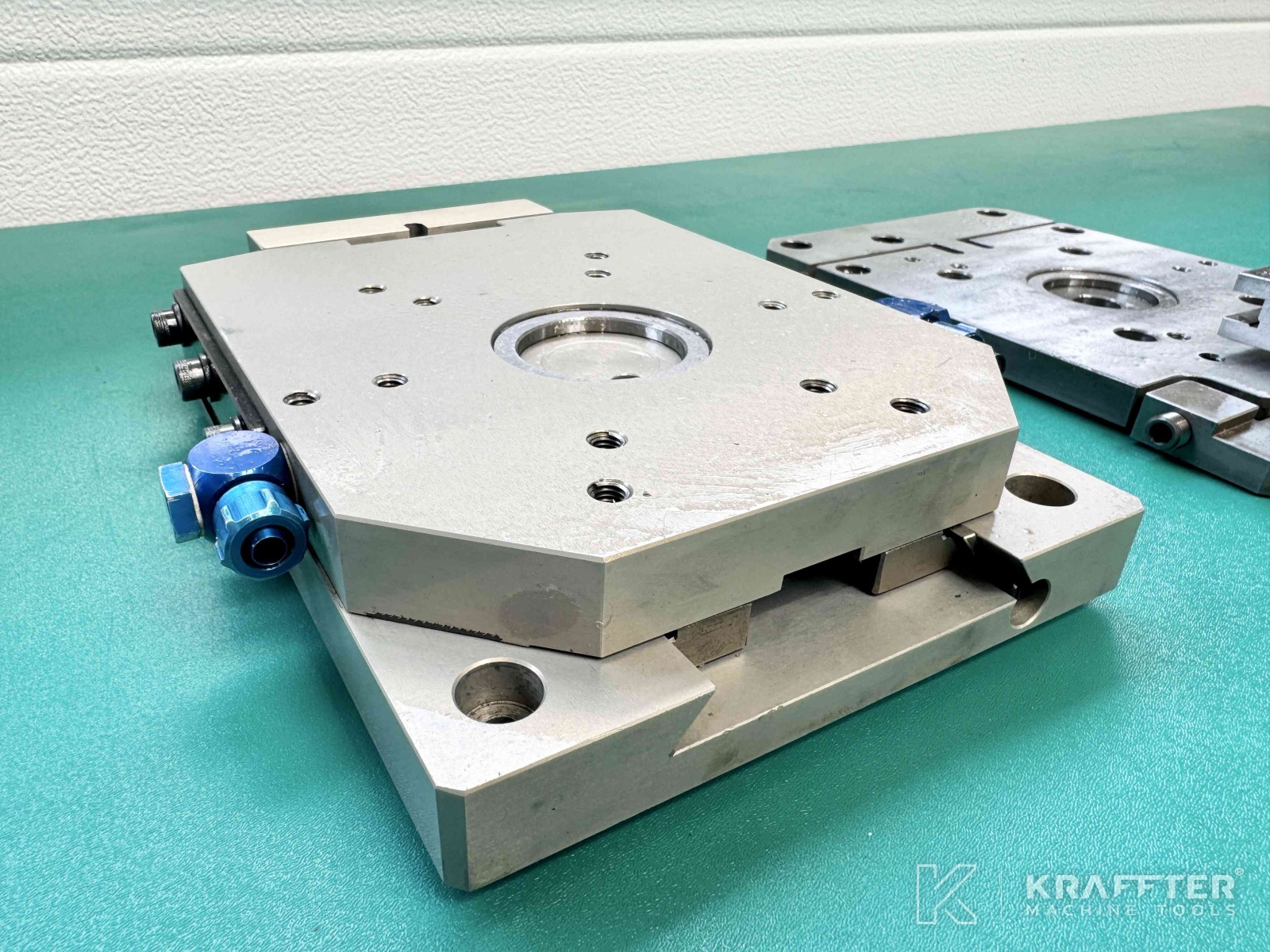

x1 placa de cuña ajustable para motores de rectificado basculantes y turbinas (hasta 16°) - referencia: 126148
x1 juego de 2 soportes HAUSER - referencia: 155361
x1 microscopio de centrado - referencia: 146318

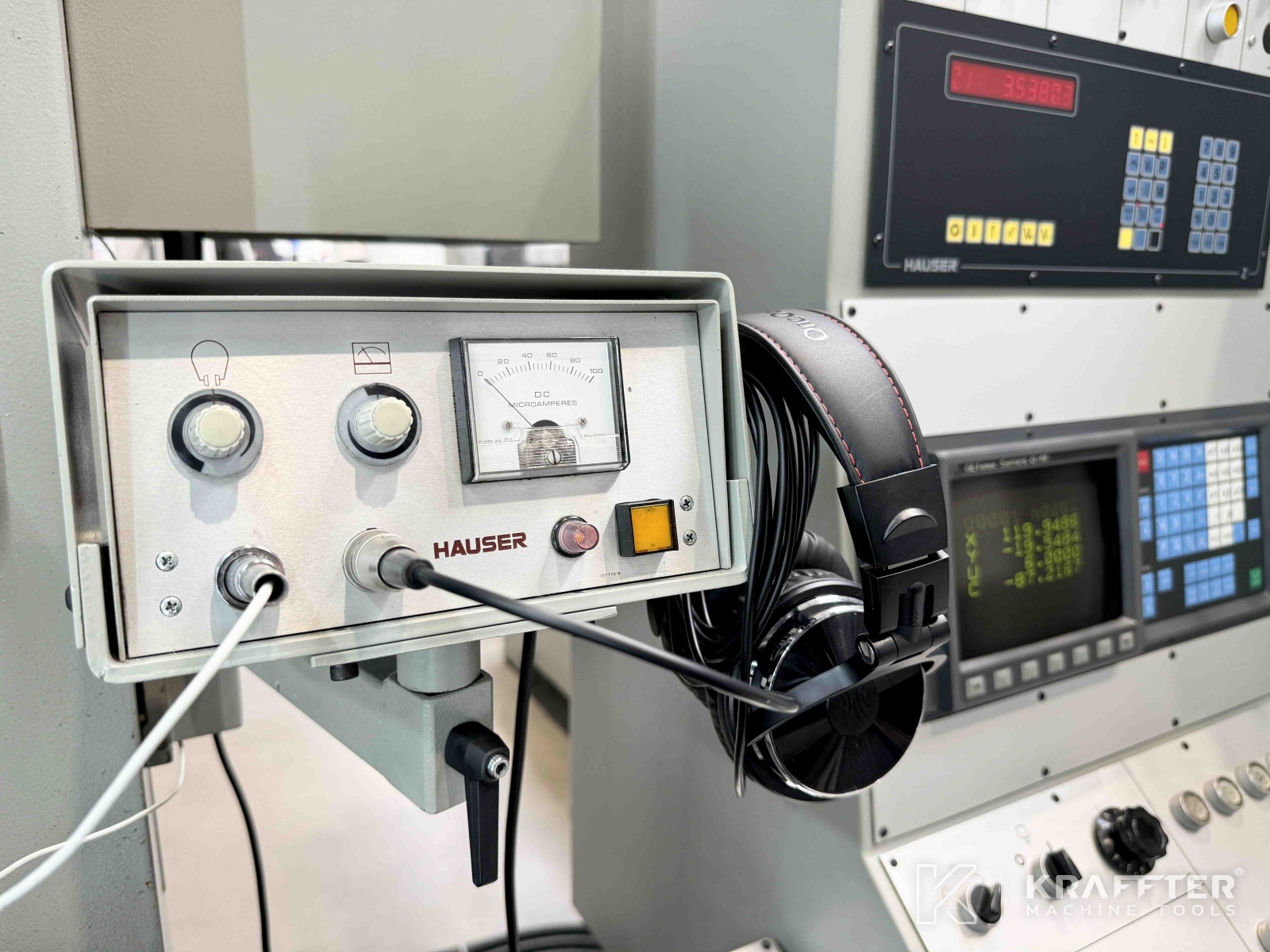

x1 dispositivo de detección de contactos - referencia: 162334

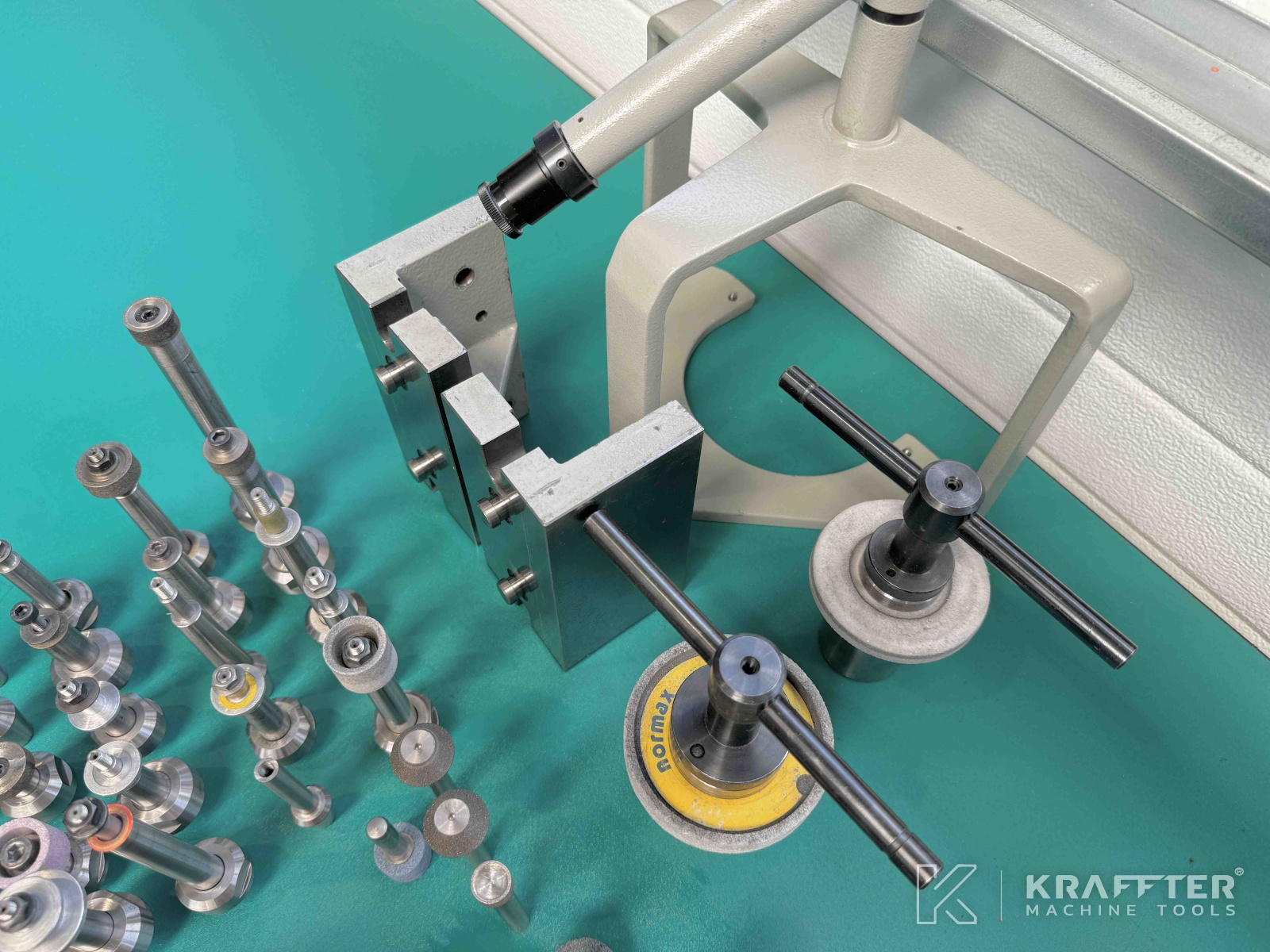

x20 soportes para muelas abrasivas
x1 cable para motor de rectificado

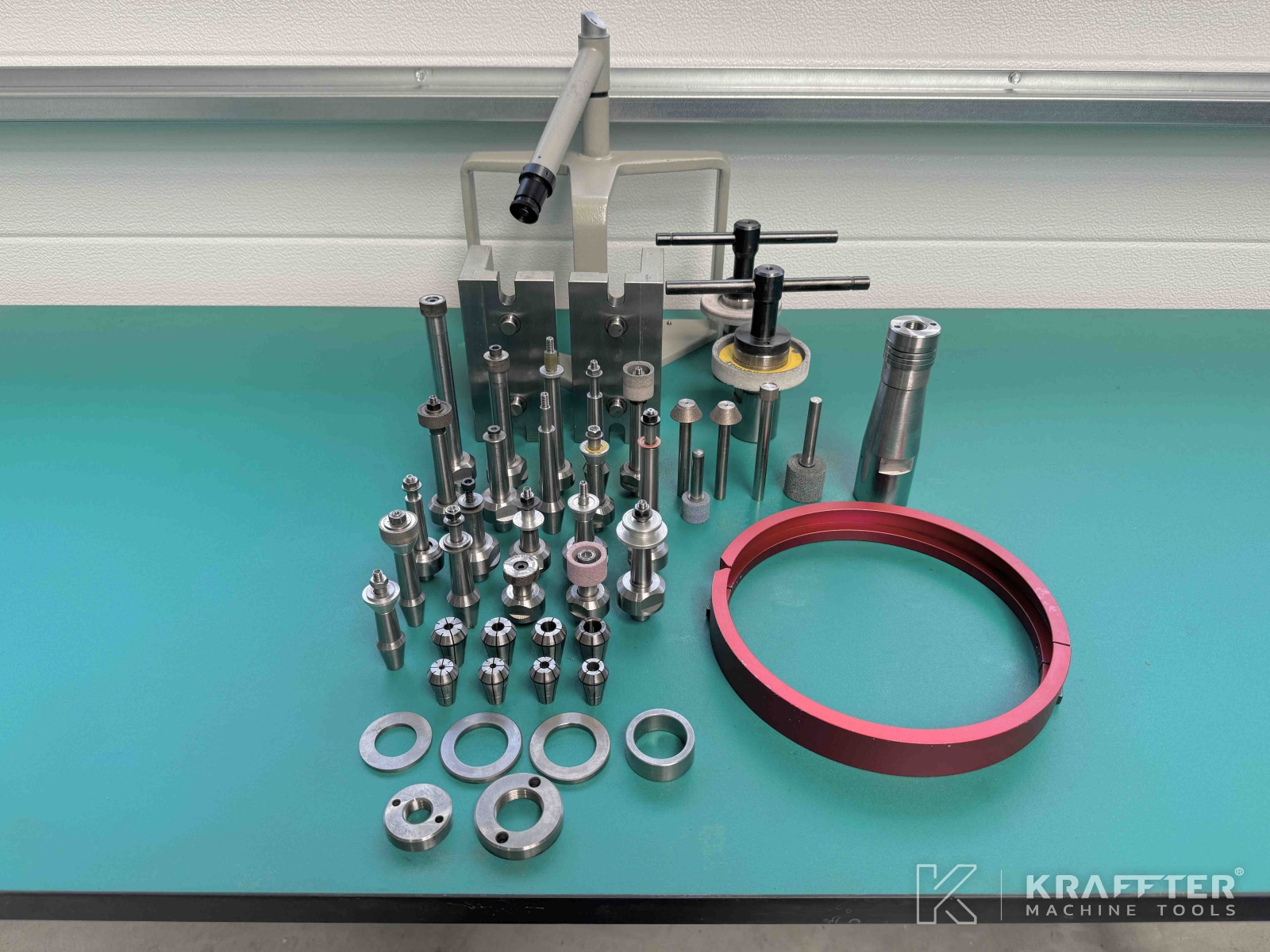

Herramientas varias
Documentación completa
