Vendido

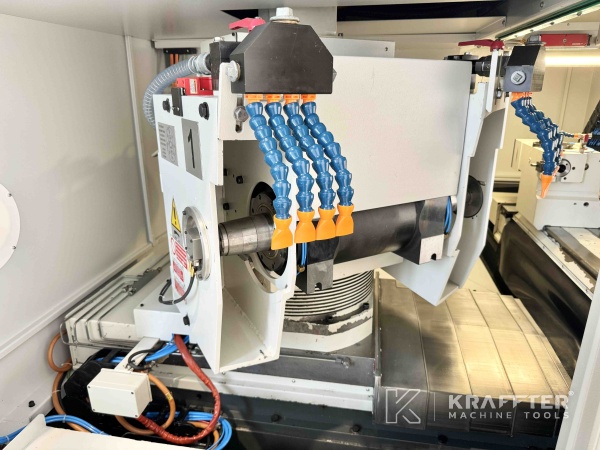

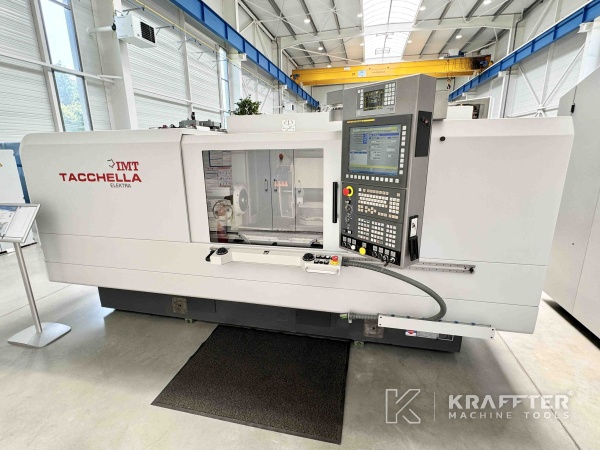

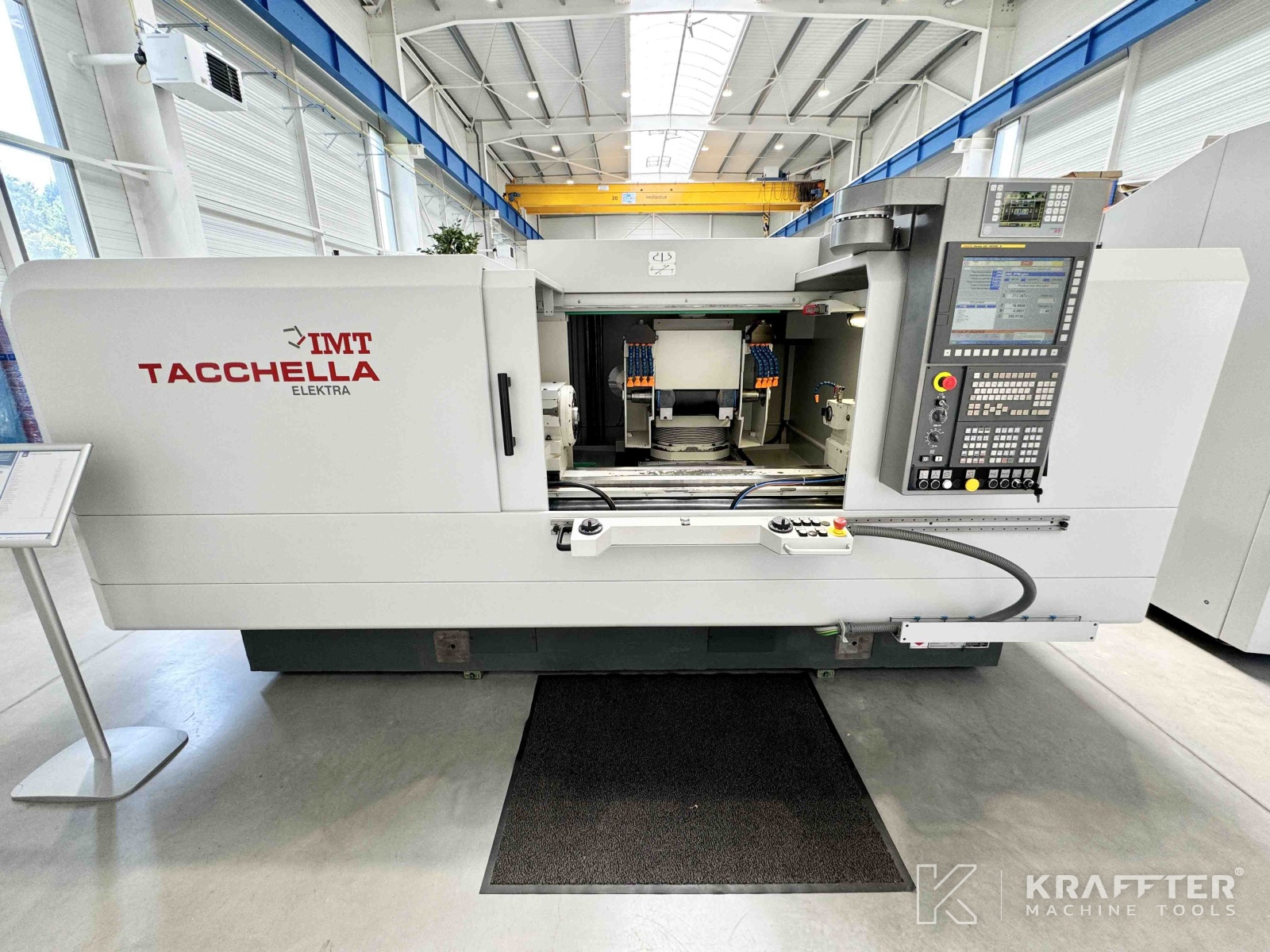

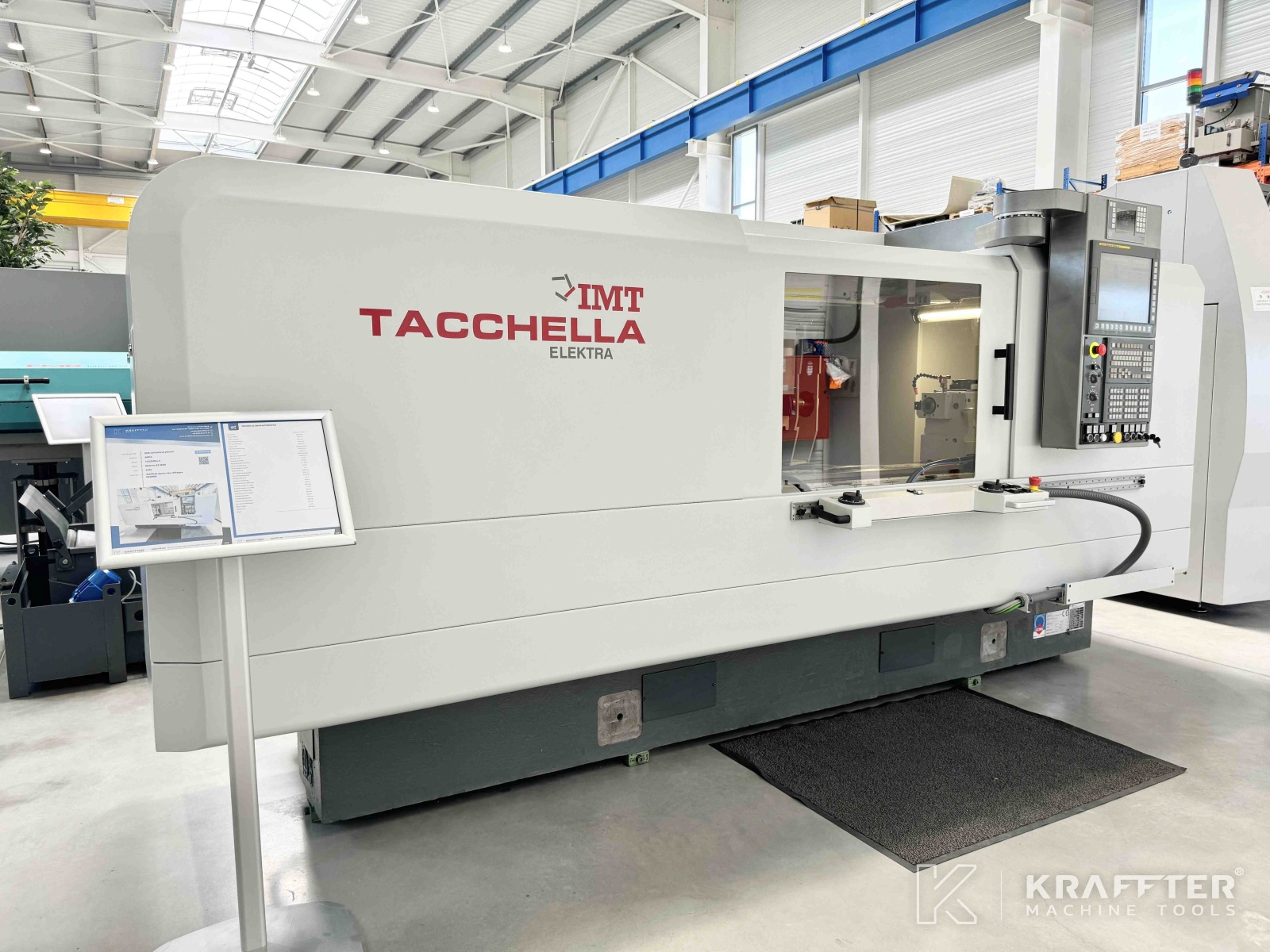

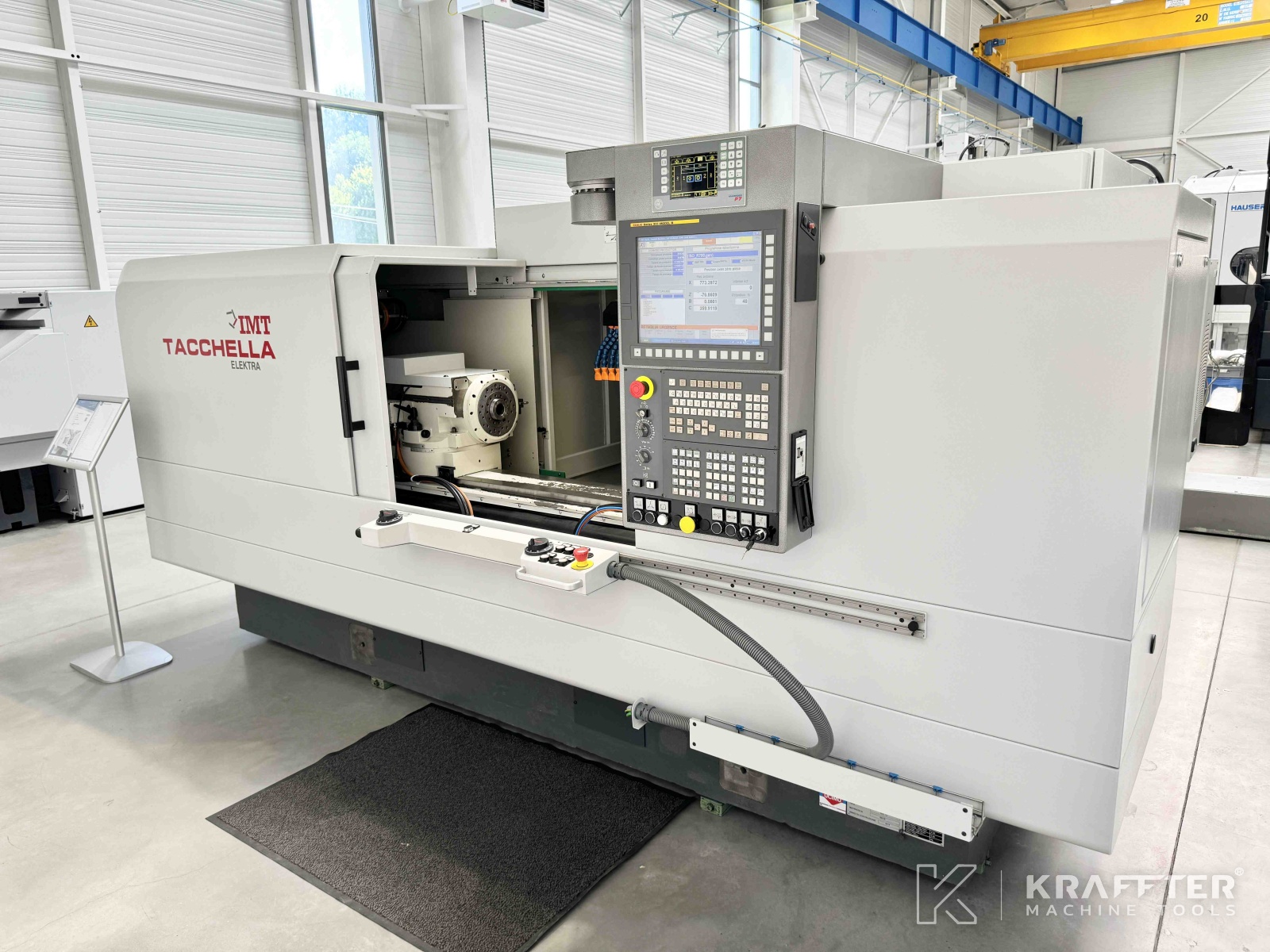

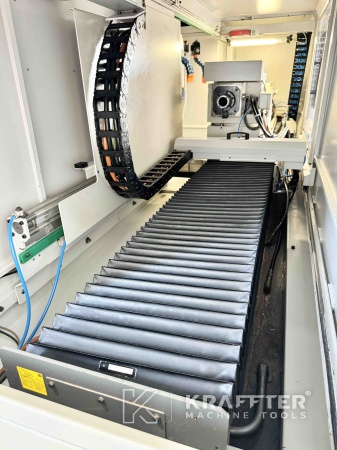

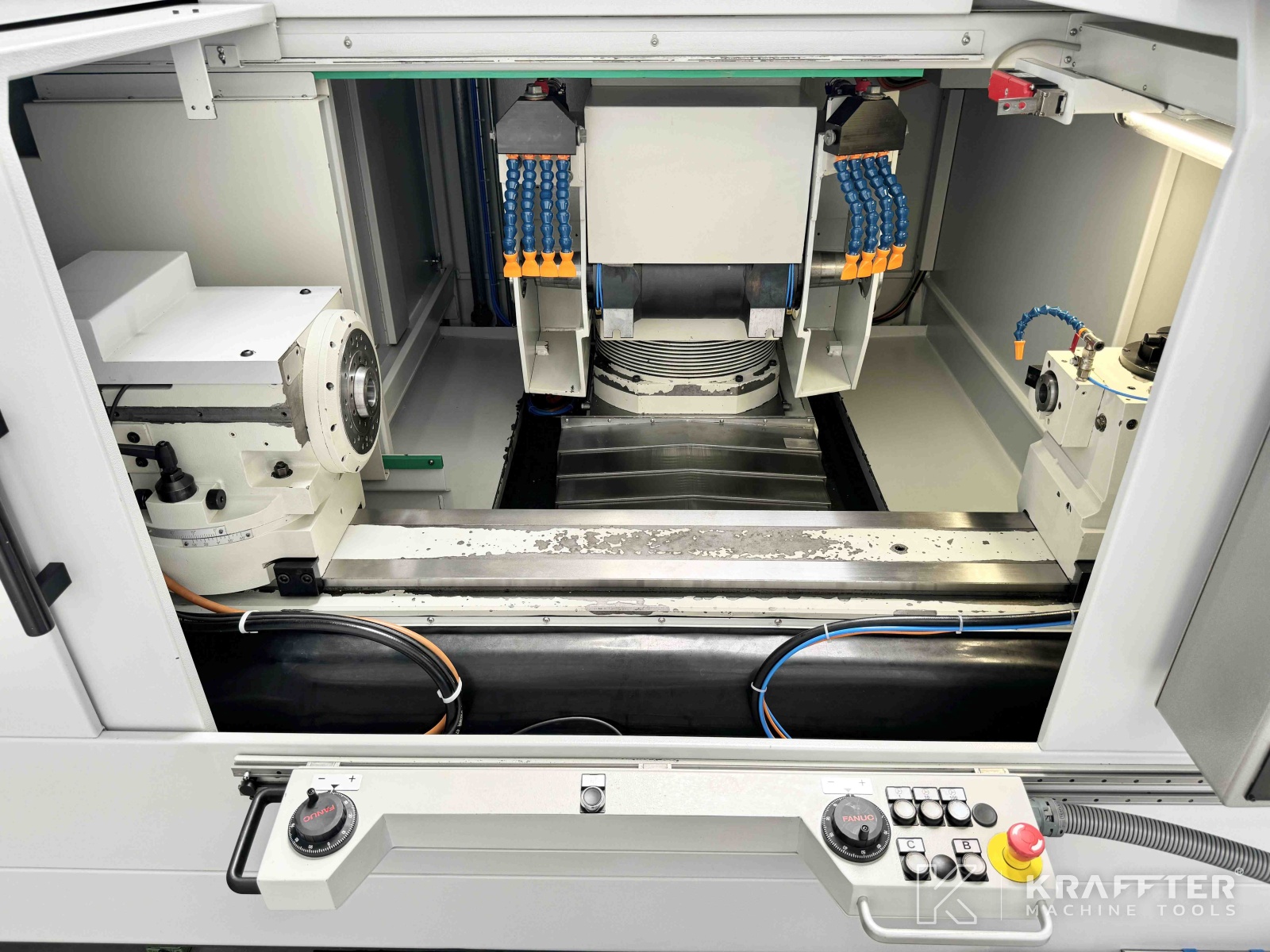

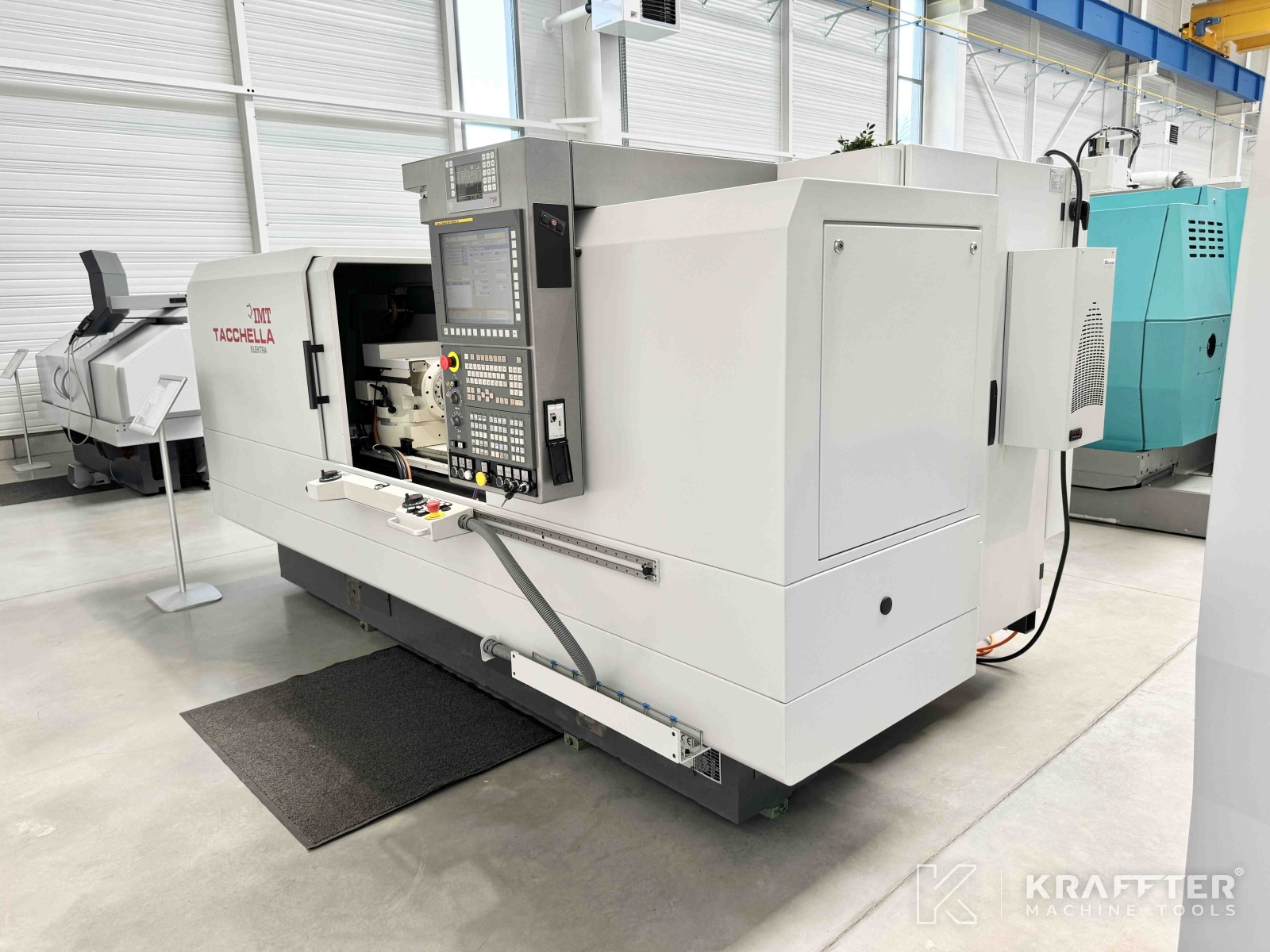

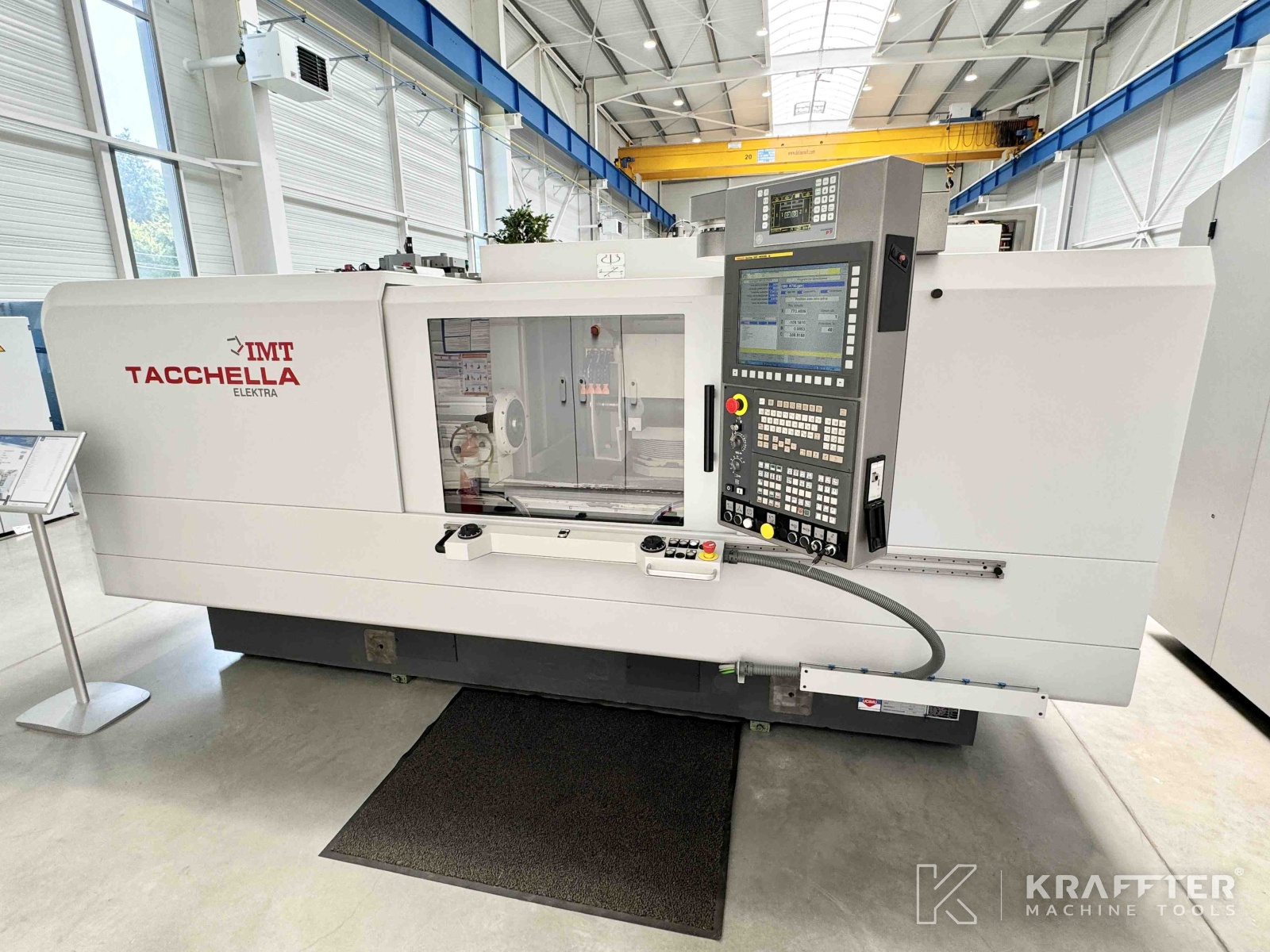

Tipo de máquina : Rectificadora cilindrica CNC
Marca : TACCHELLA
N° de stock: 90114
Modelo : Elektra UA 1200
Año : 2014
Ubicación : 73240 St-Genix-les-Villages, FRANCE
¡MAQUINA VENDIDA!
¿Está interesado en un modelo similar?
Déjenos sus datos de contacto:
Especificaciones técnicas

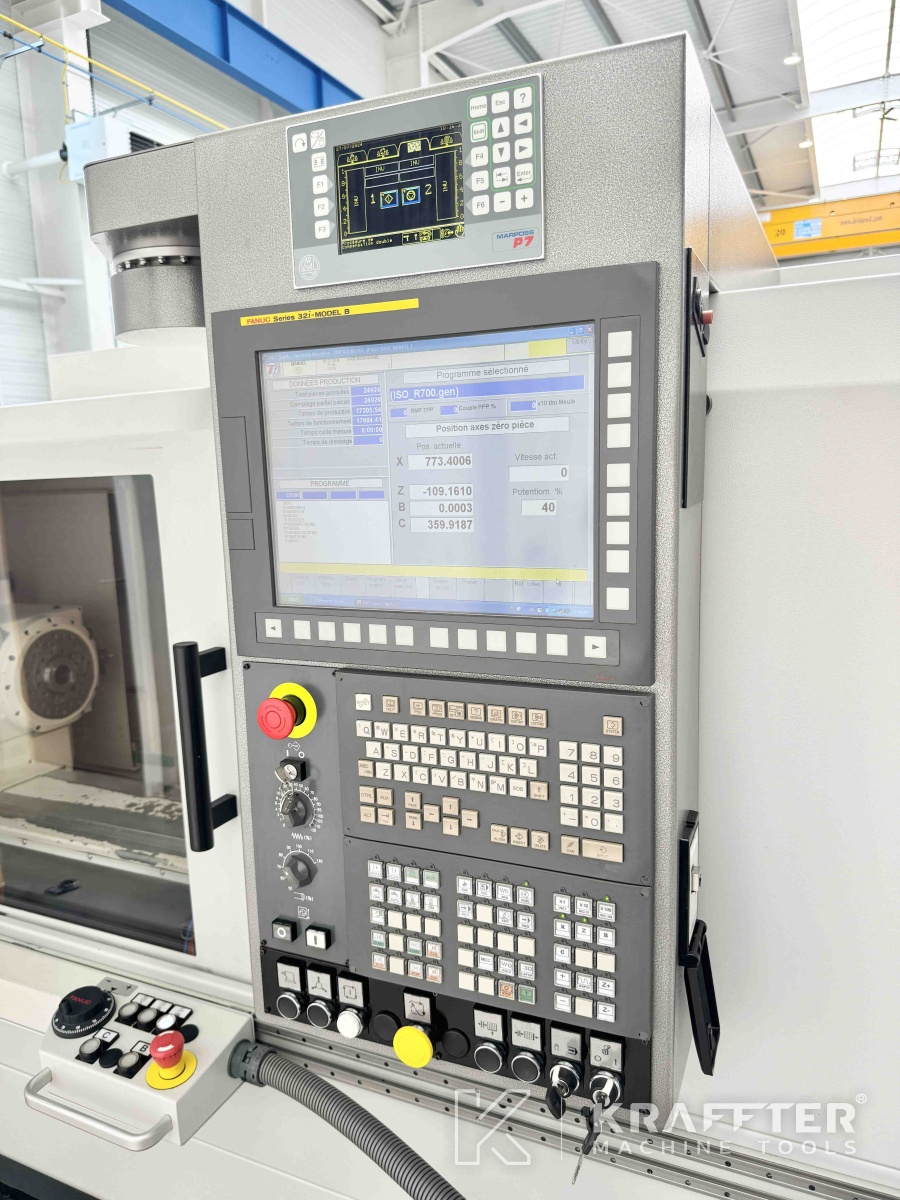

Tipo de CNC

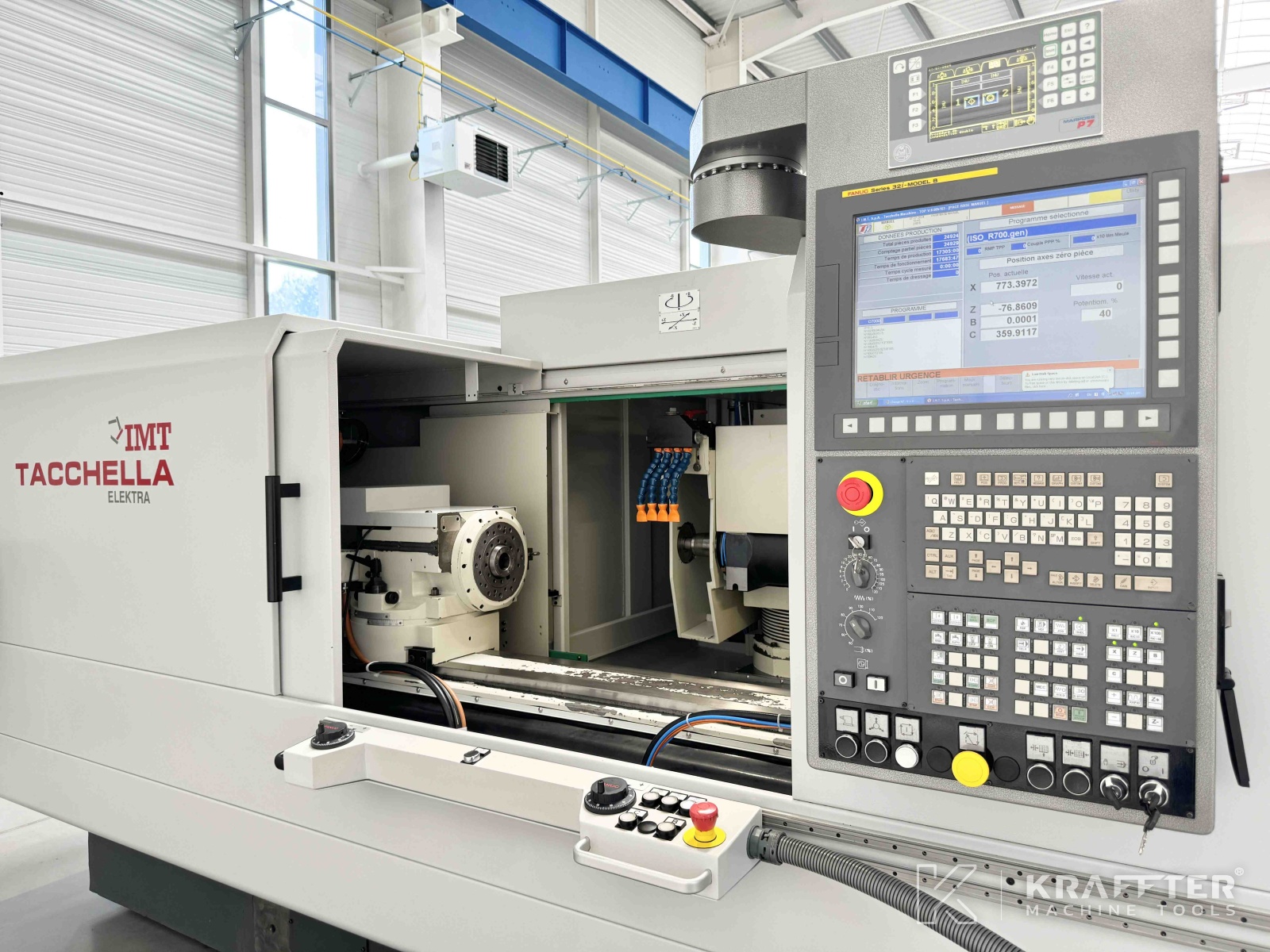

FANUC 31i - MODEL B
Distancia entre puntos
1200 [mm]
Altura de puntos
230
Diámetro máx. de rectificado
455 [mm]
Longitud máxima de rectificado
1140 [mm]
Recorrido del eje X
400 [mm]
Velocidad máxima de desplazamiento del eje X
12000 [mm/min]
Resolución del eje X
0.0001 [mm]
Recorrido del eje Z
1330 [mm]
Velocidad máxima de desplazamiento del eje Z
12000 [mm/min]
Resolución del eje Z
0.0001 [mm]
Orientación de la mesa
0 / 9 [°]

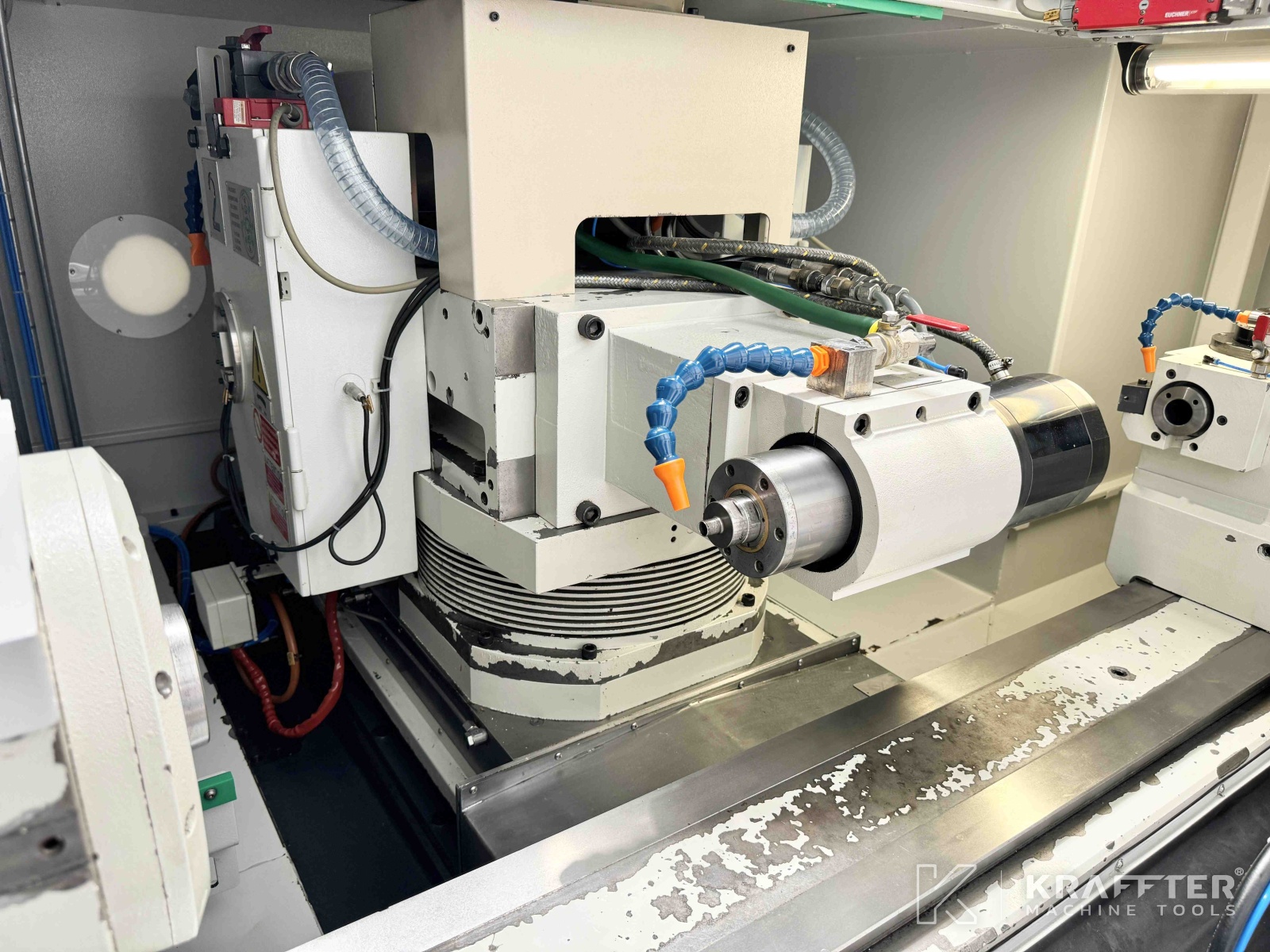

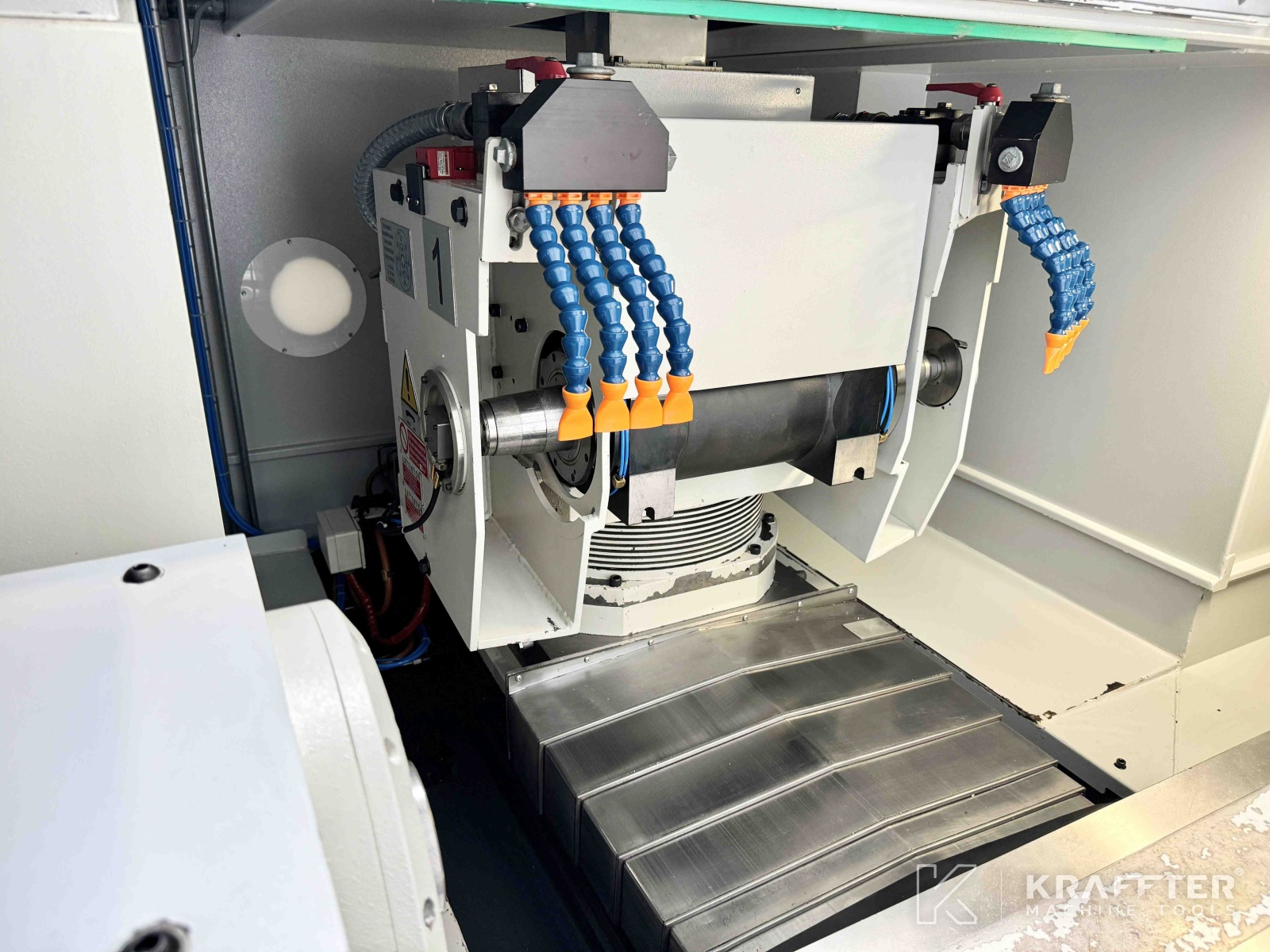

Potencia del husillo portamuela
8.5 [kW]

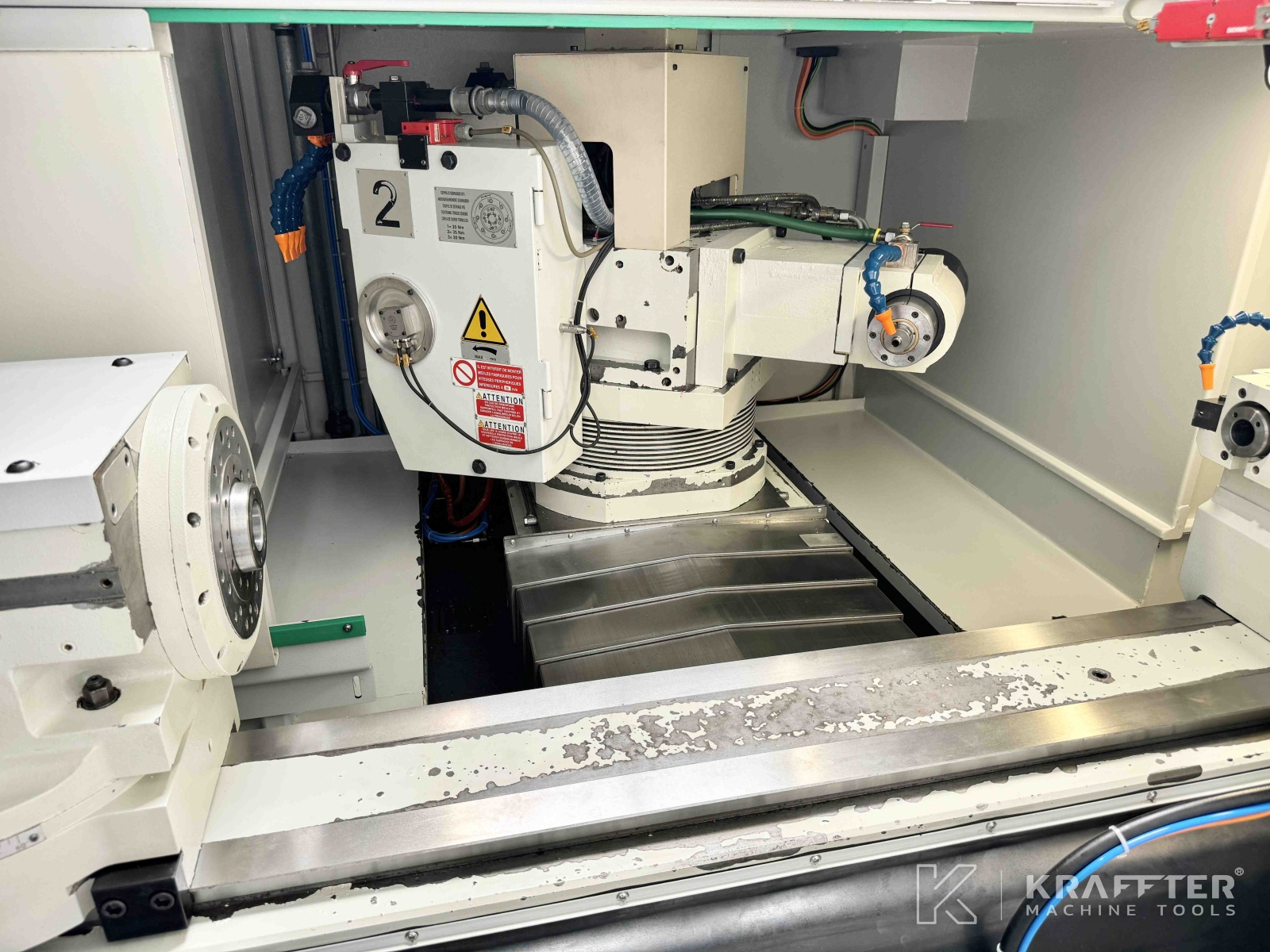

Recorrido angular del eje B
-15 / +195 [°]
Precisión de indexación del eje B
0.001 [°]
Eje B automático
Sí
Diámetro máx. de la muela
508 [mm]
Anchura máxima de la muela
80 [mm]
Agujero de la muela
203.2 [mm]
Nariz del husillo portapieza
ASA 5
Cono interior del husillo portapiezas
Morse 5
Velocidad mínima del husillo portapieza
10 [rpm]
Velocidad máxima del husillo portapieza
700 [rpm]

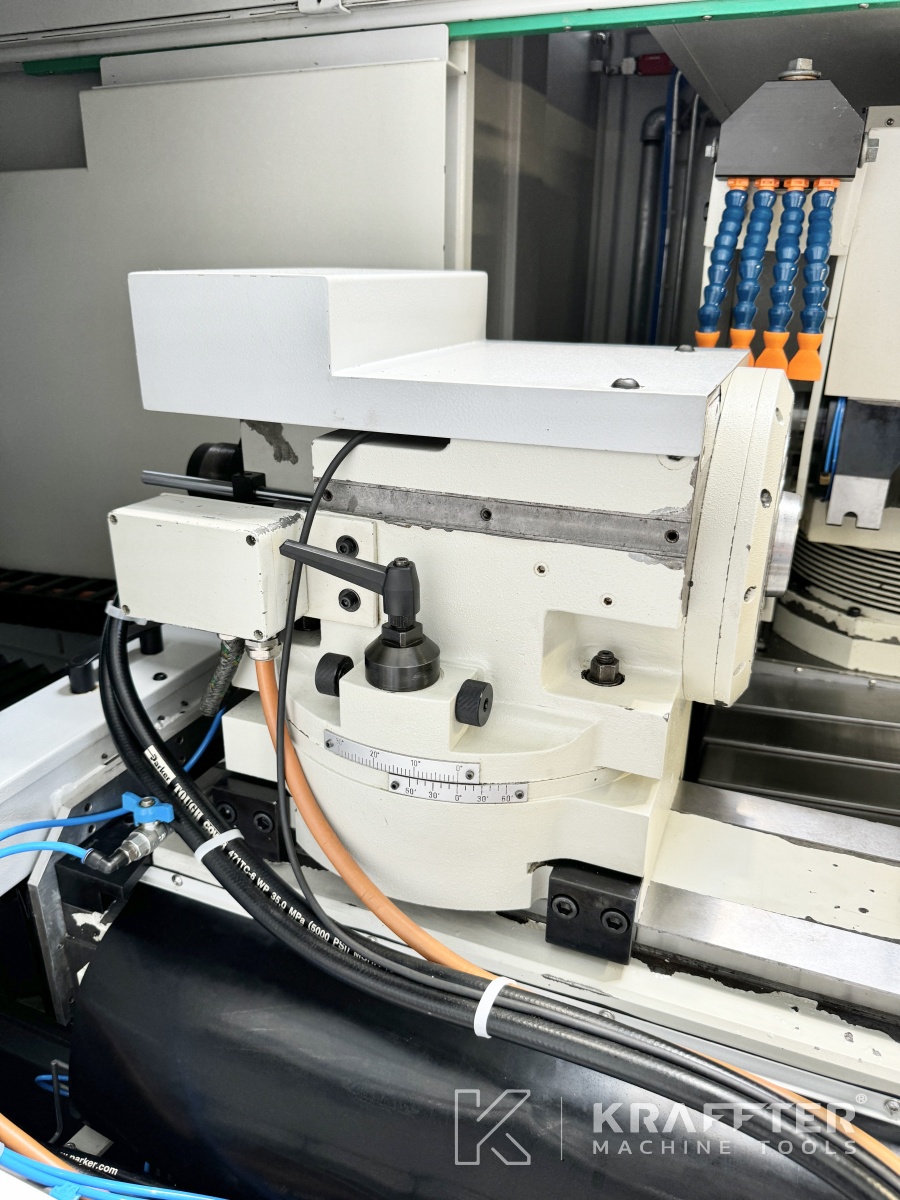

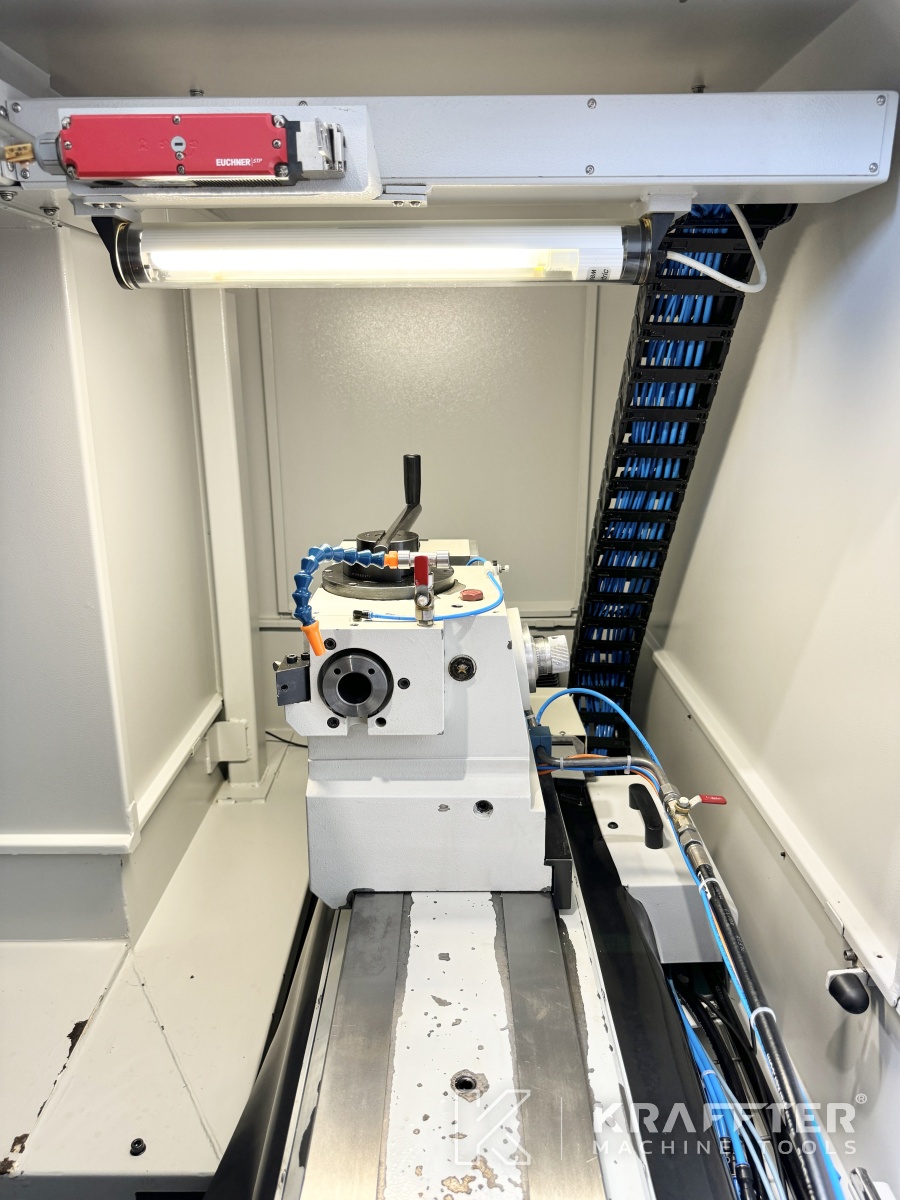

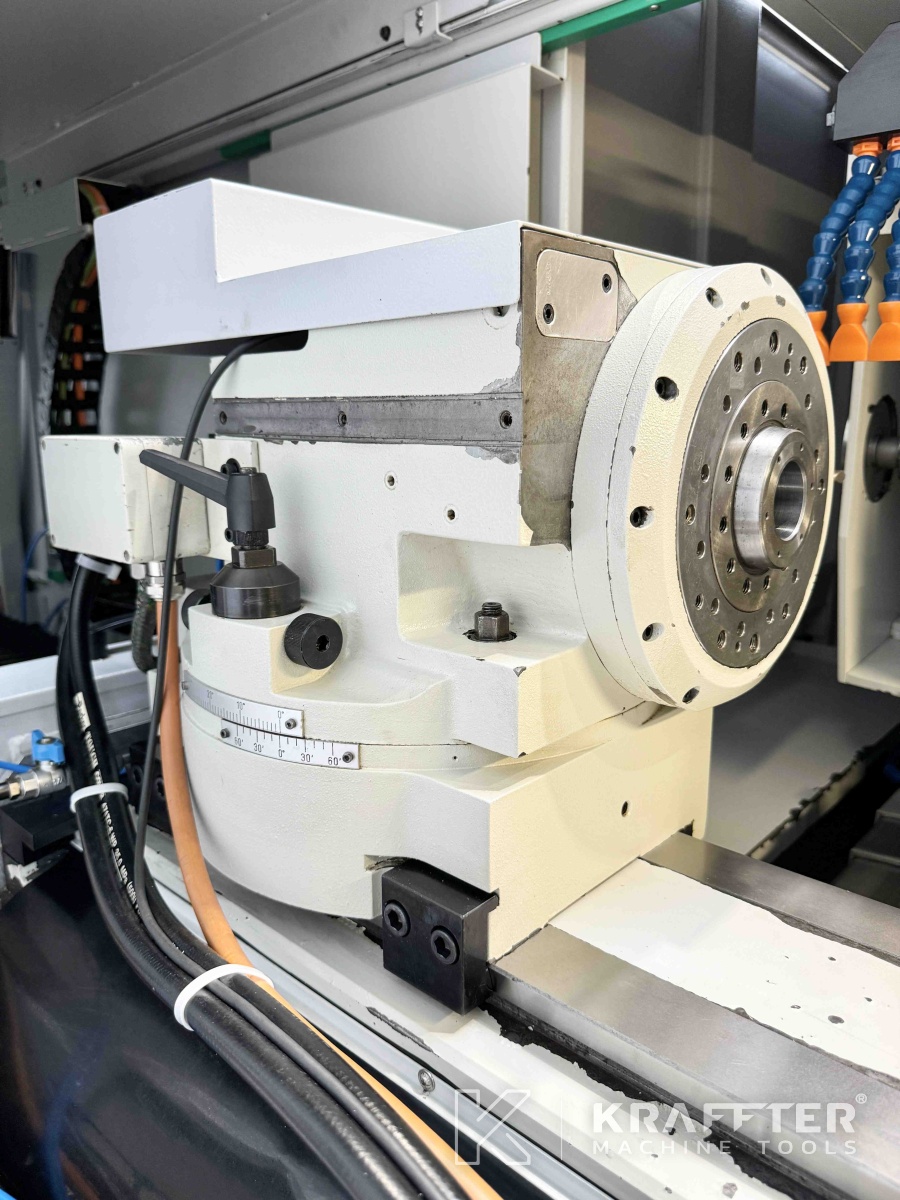

Ángulo de rotación del cabezal portapiezas
+/- 10 [°]

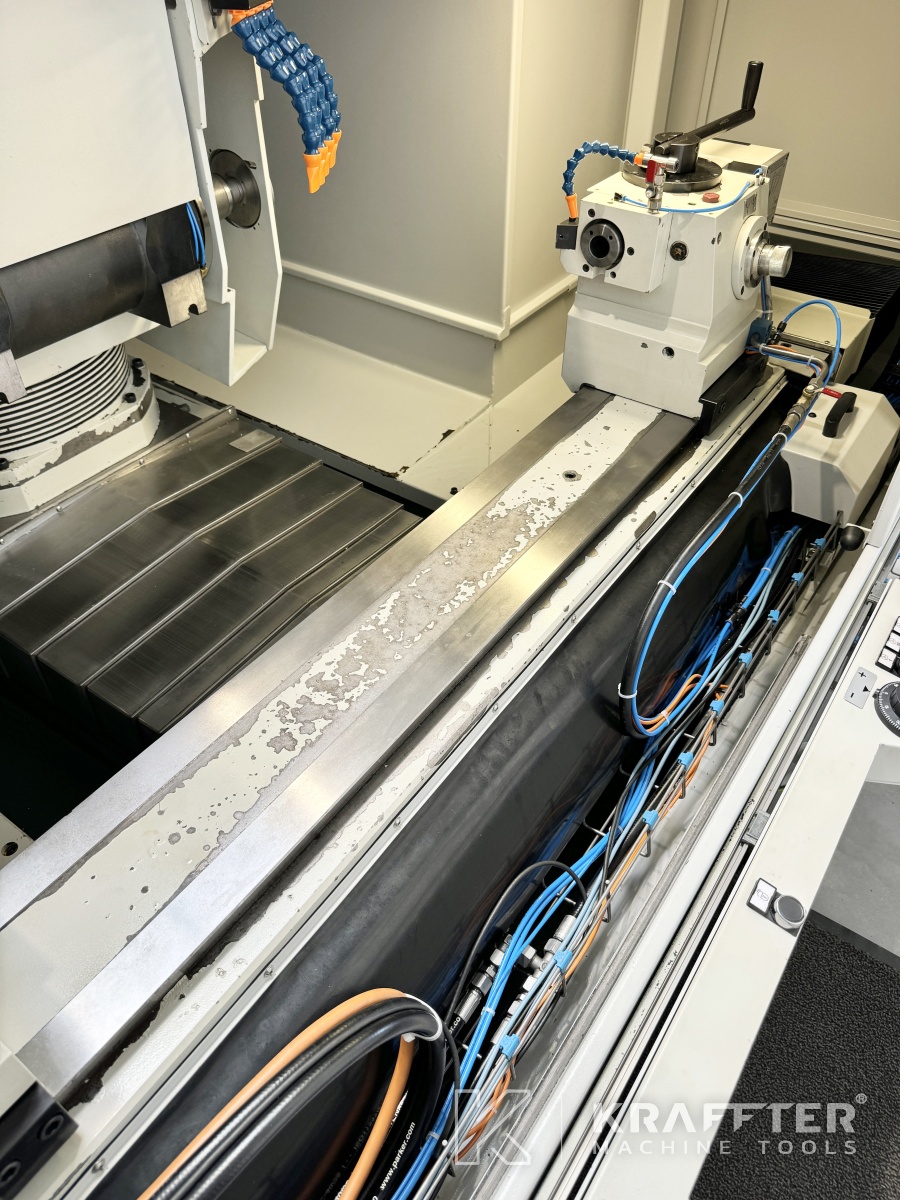

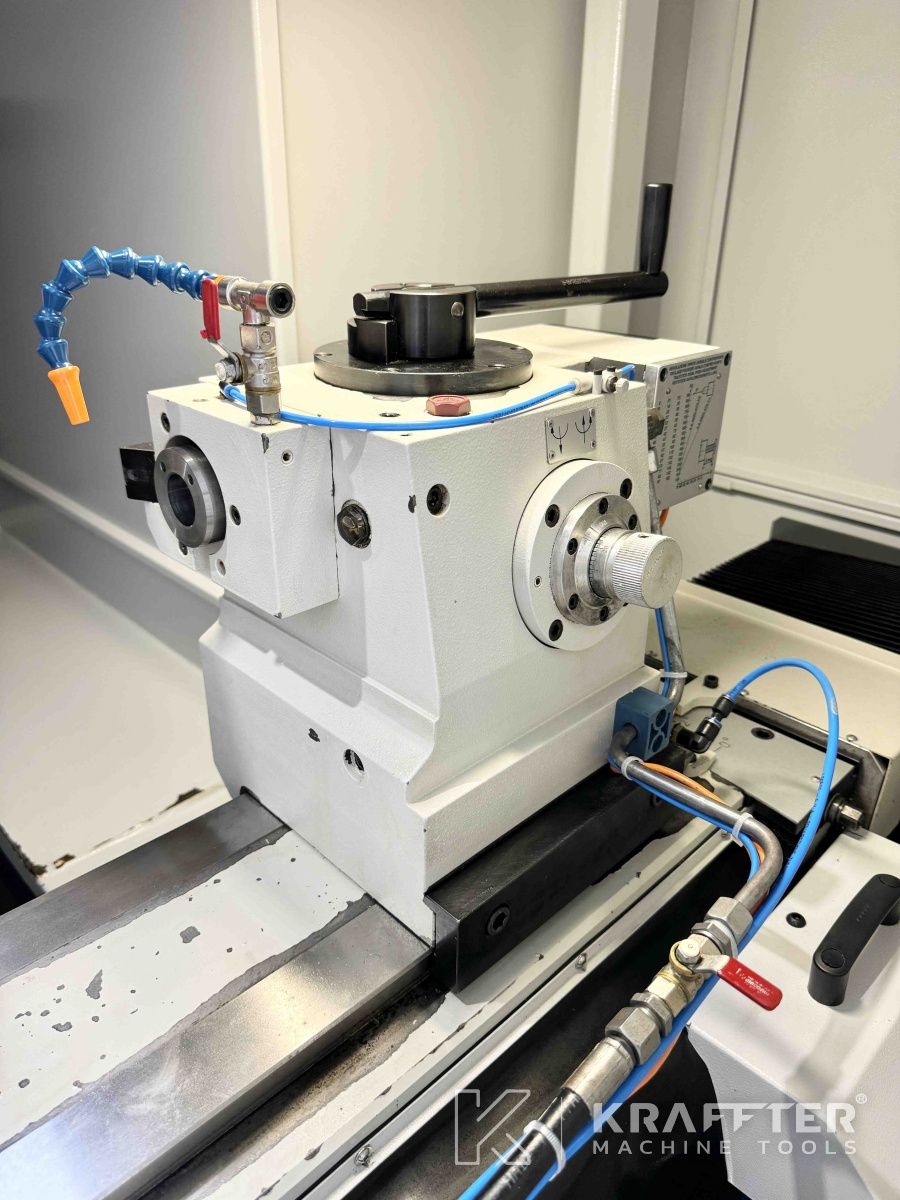

Cono de la contrapunta
Morse 4
Recorrido del manguito de la contrapunta
40 [mm]
Diámetro del manguito de la contrapunta
60 [mm]
Ajuste fino del contrapunto
+/- 100 [µm]
Peso máximo admisible entre puntos
250 [Kg]
Suministro de tensión
400 [V]
Corriente nominal
45 [A]
Peso
7000 [Kg]
Información adicional

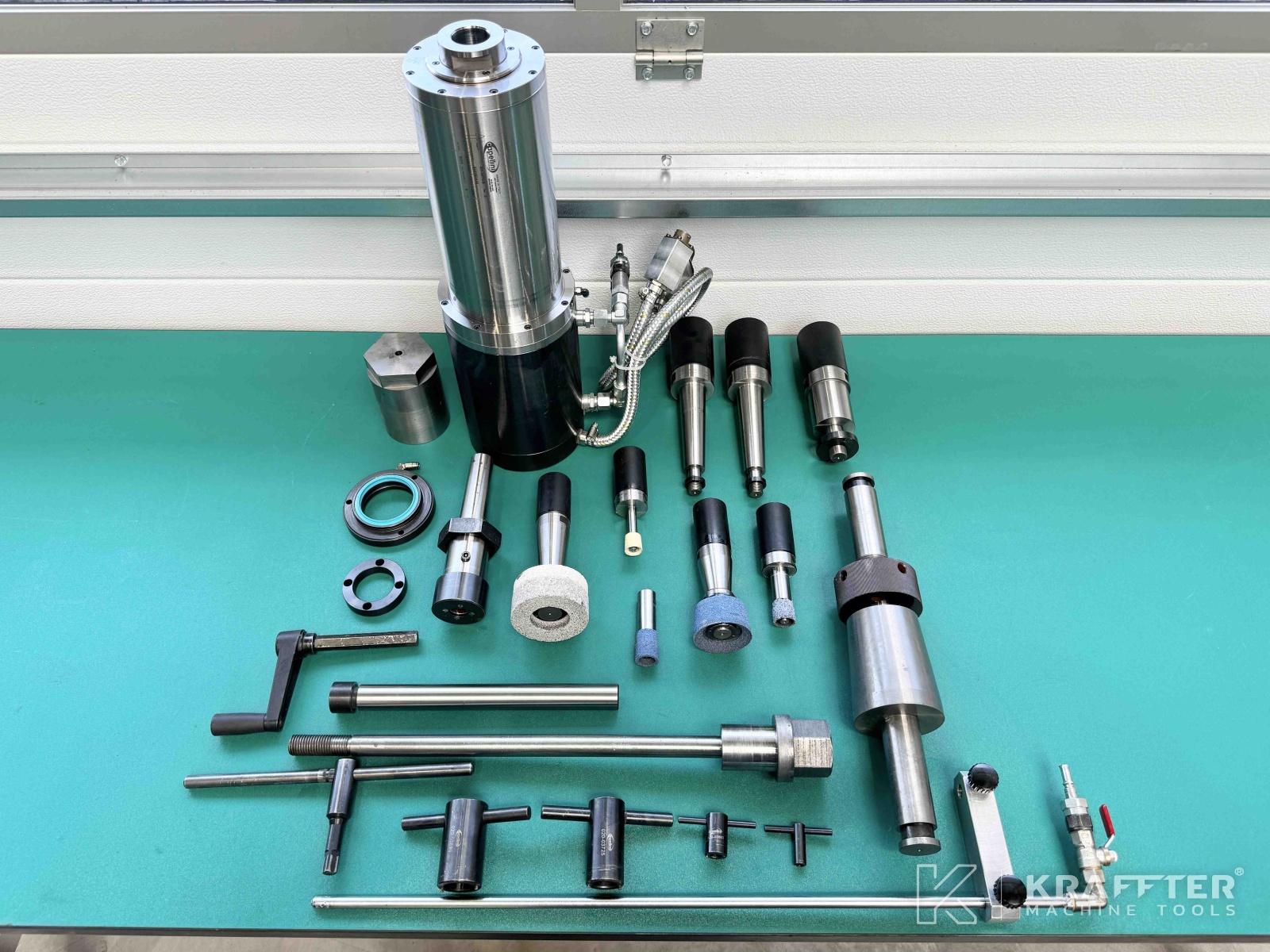

EQUIPAMIENTO INCLUIDO:
x1 balanza de vidrio HEIDENHAIN de eje Z
x1 regla de vidrio HEIDENHAIN de eje X

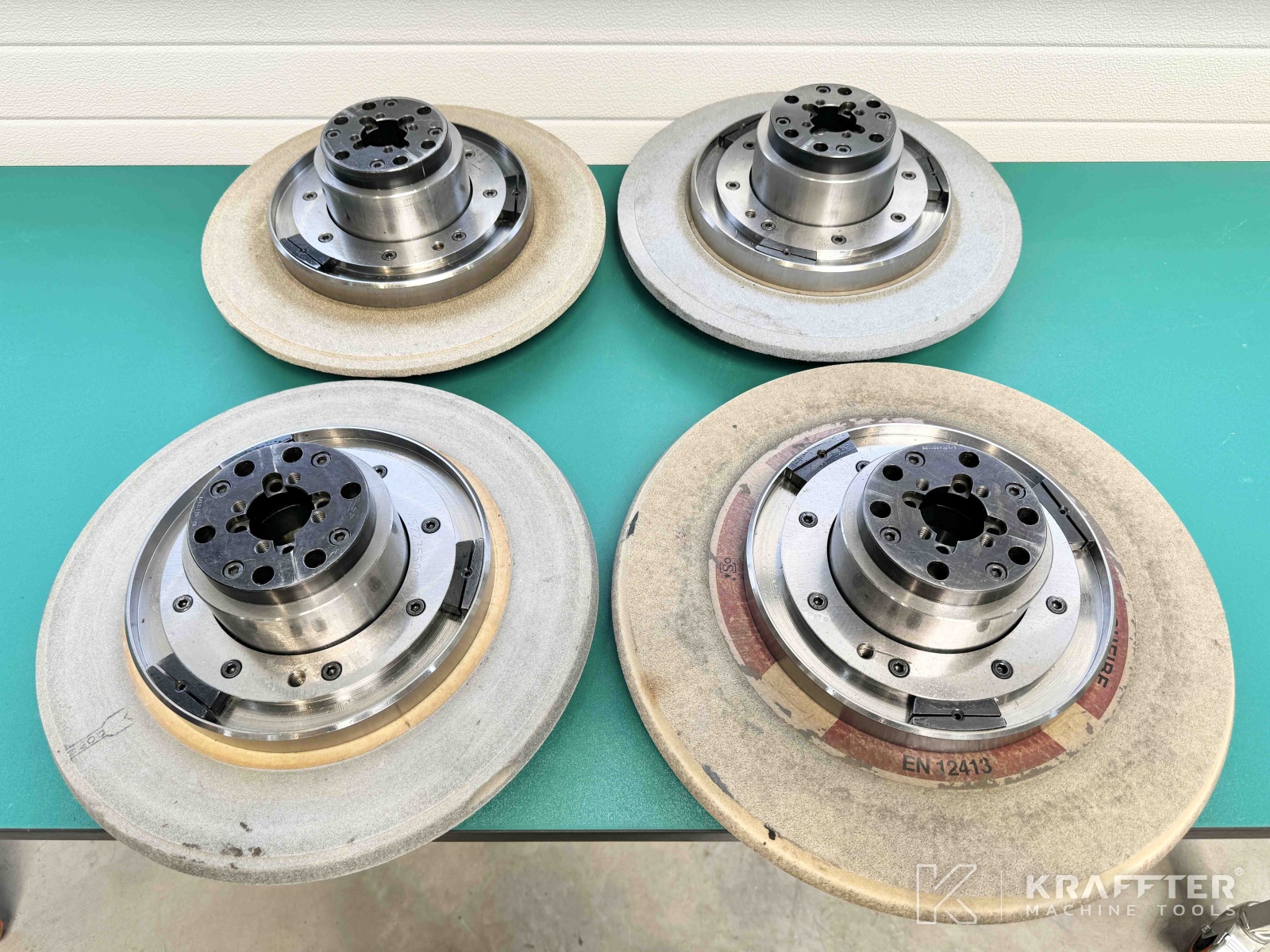

x4 bridas de muelas externas
x4 muelas abrasivas externas
x1 eje de equilibrado
x8 soportes de muelas inter.

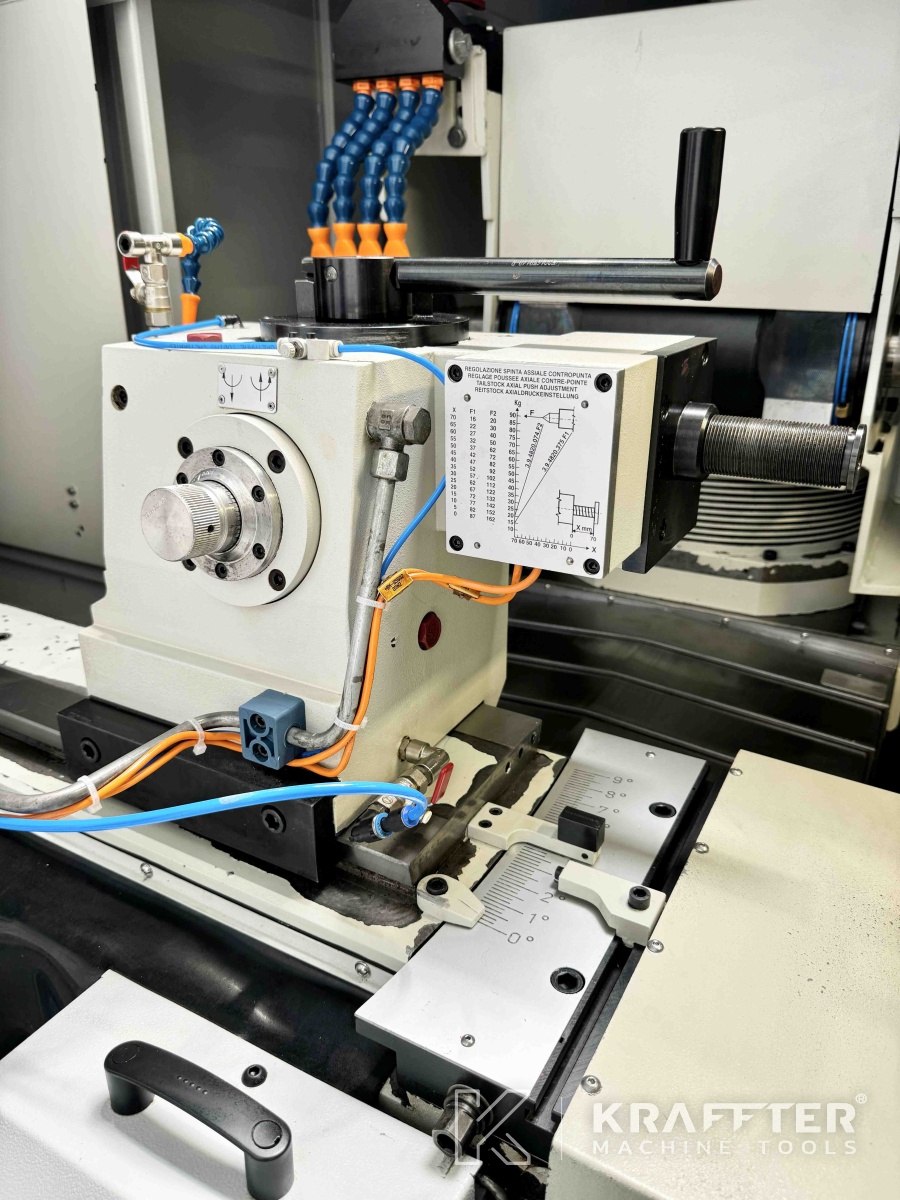

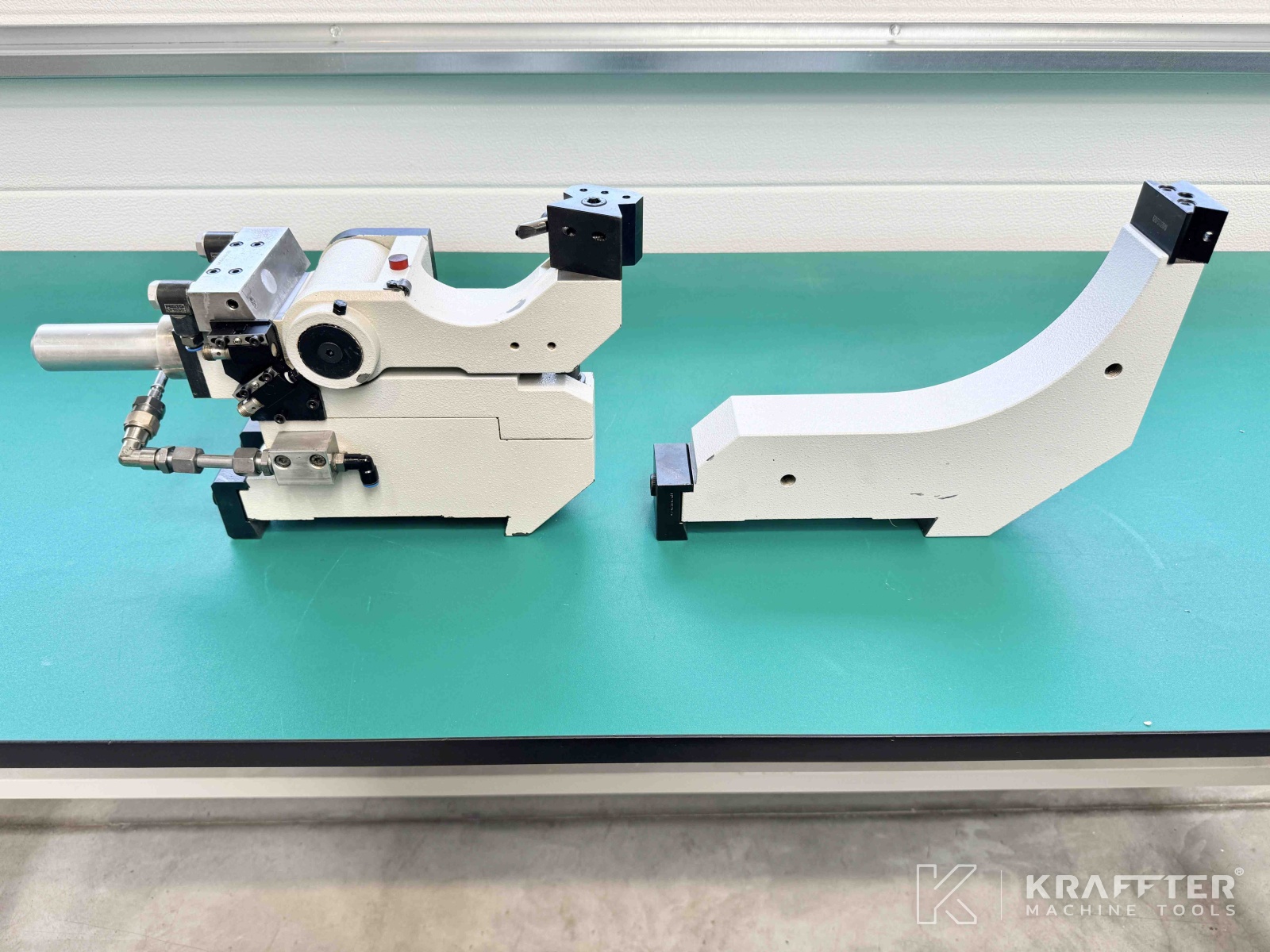

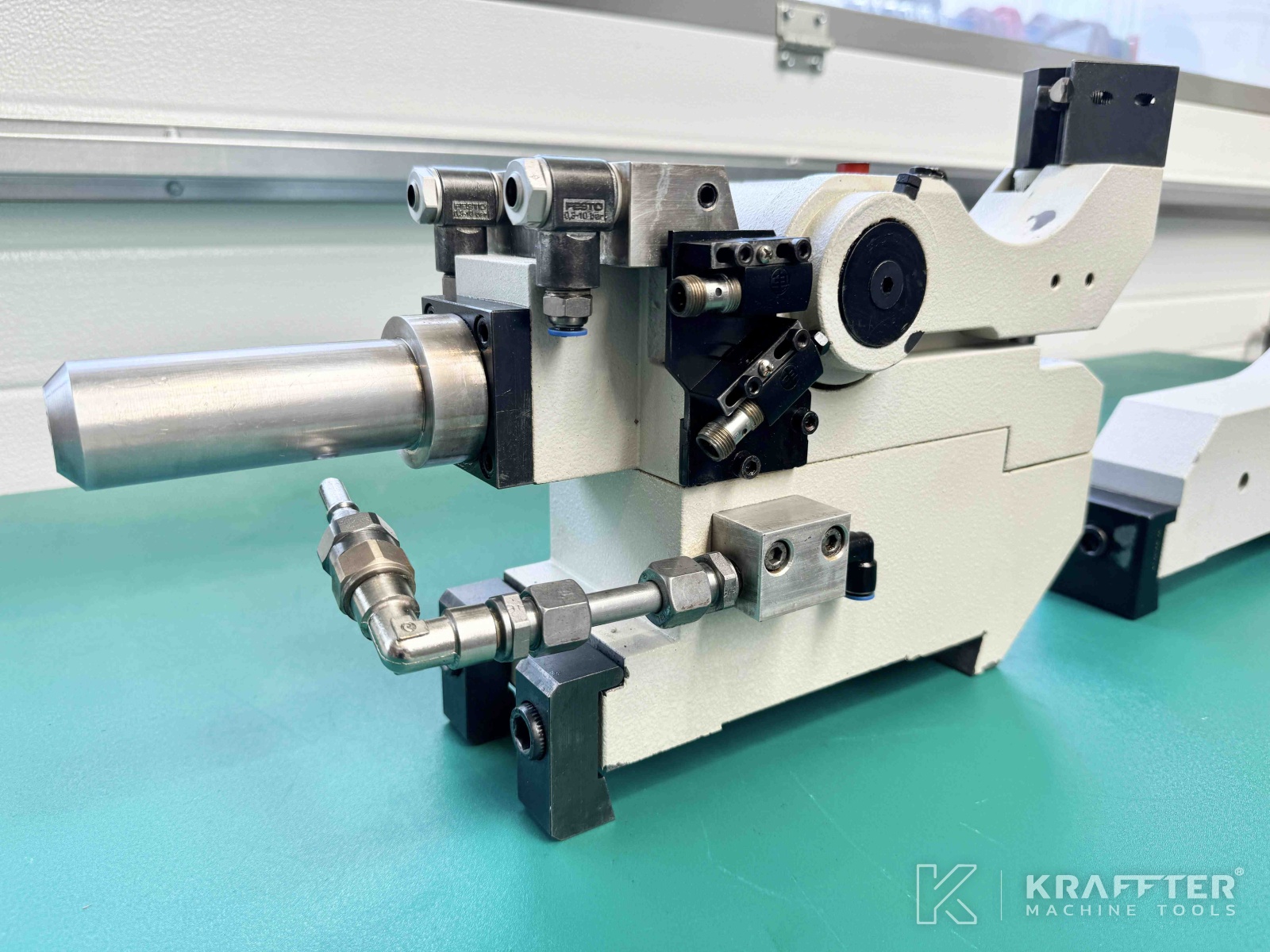

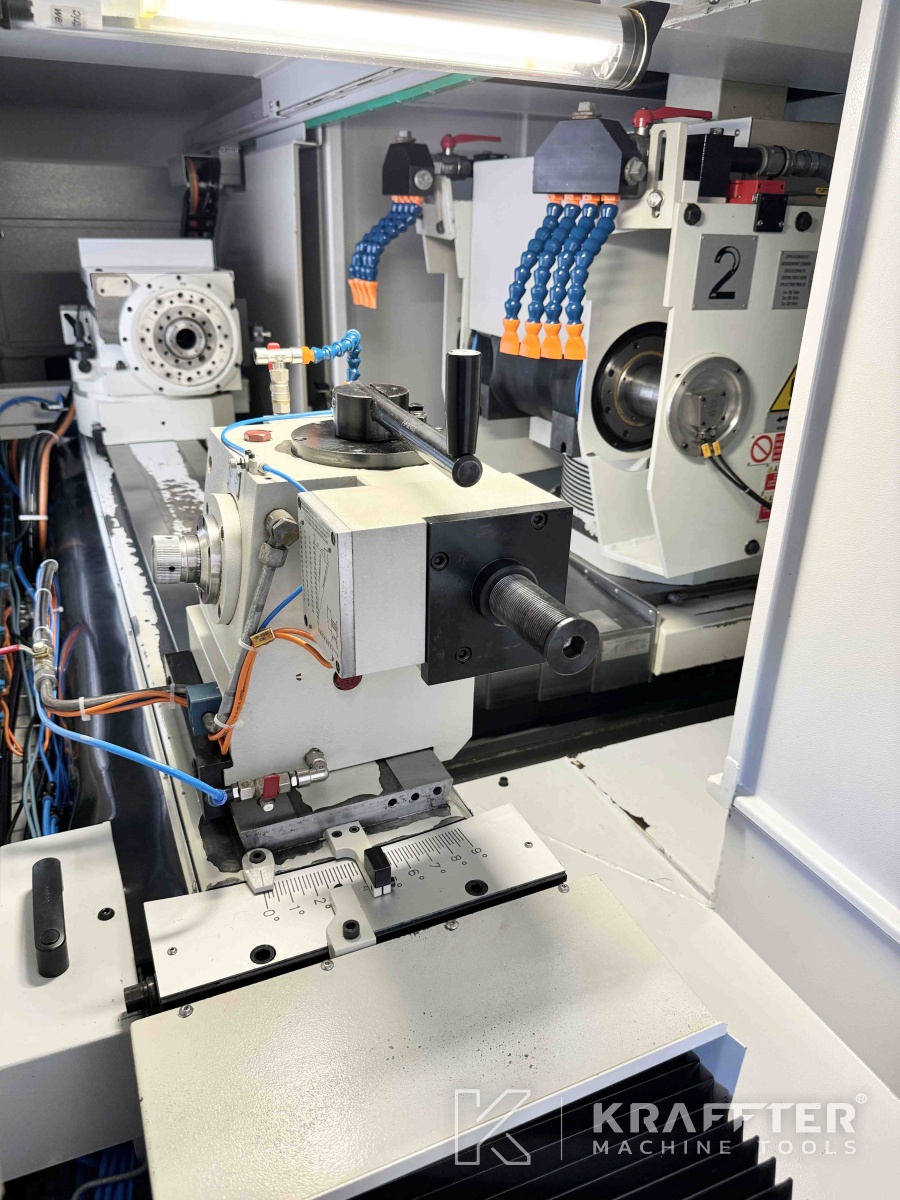

x1 contrapunto con ajuste fino de concentricidad + elevación neumática

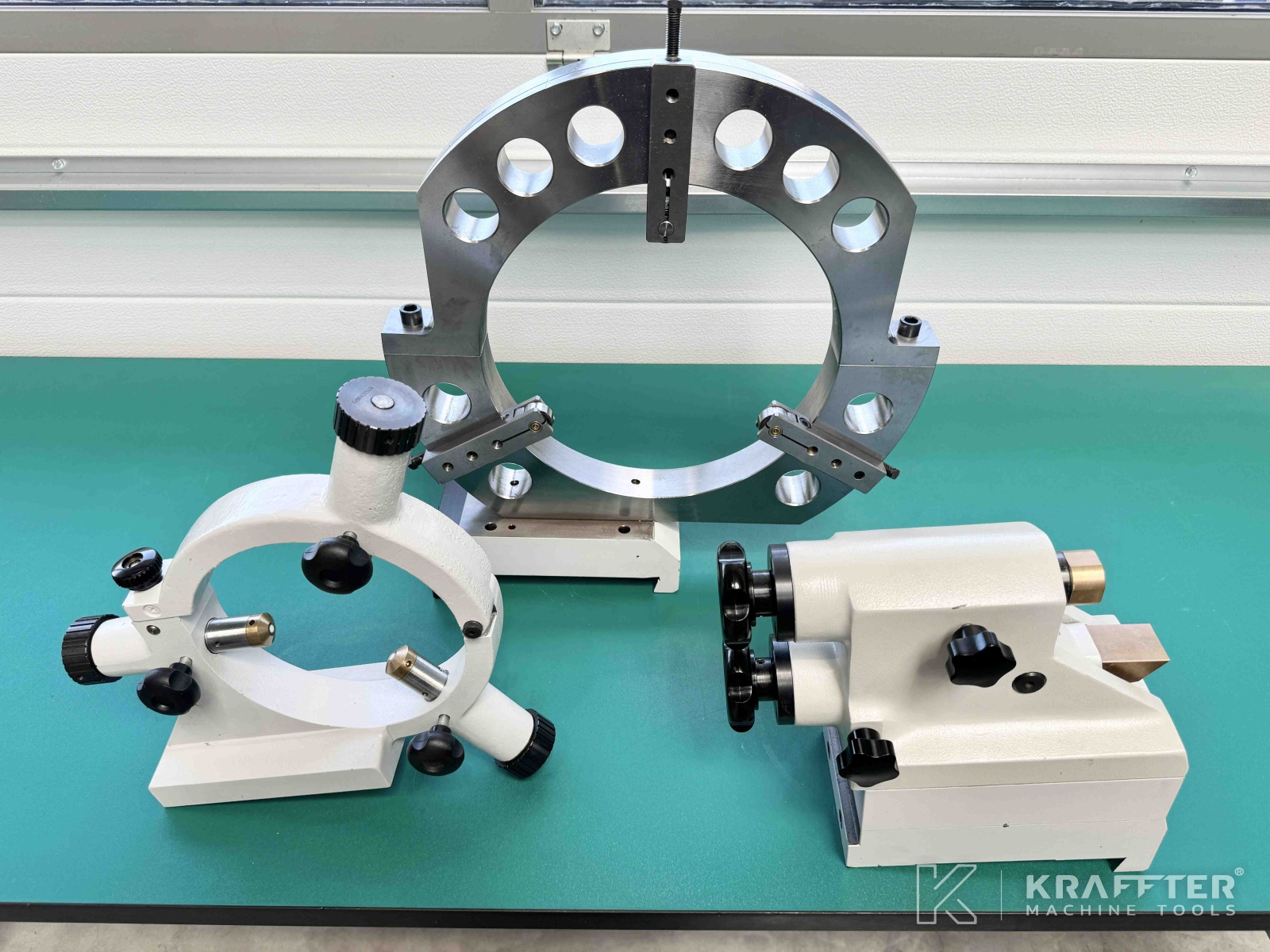

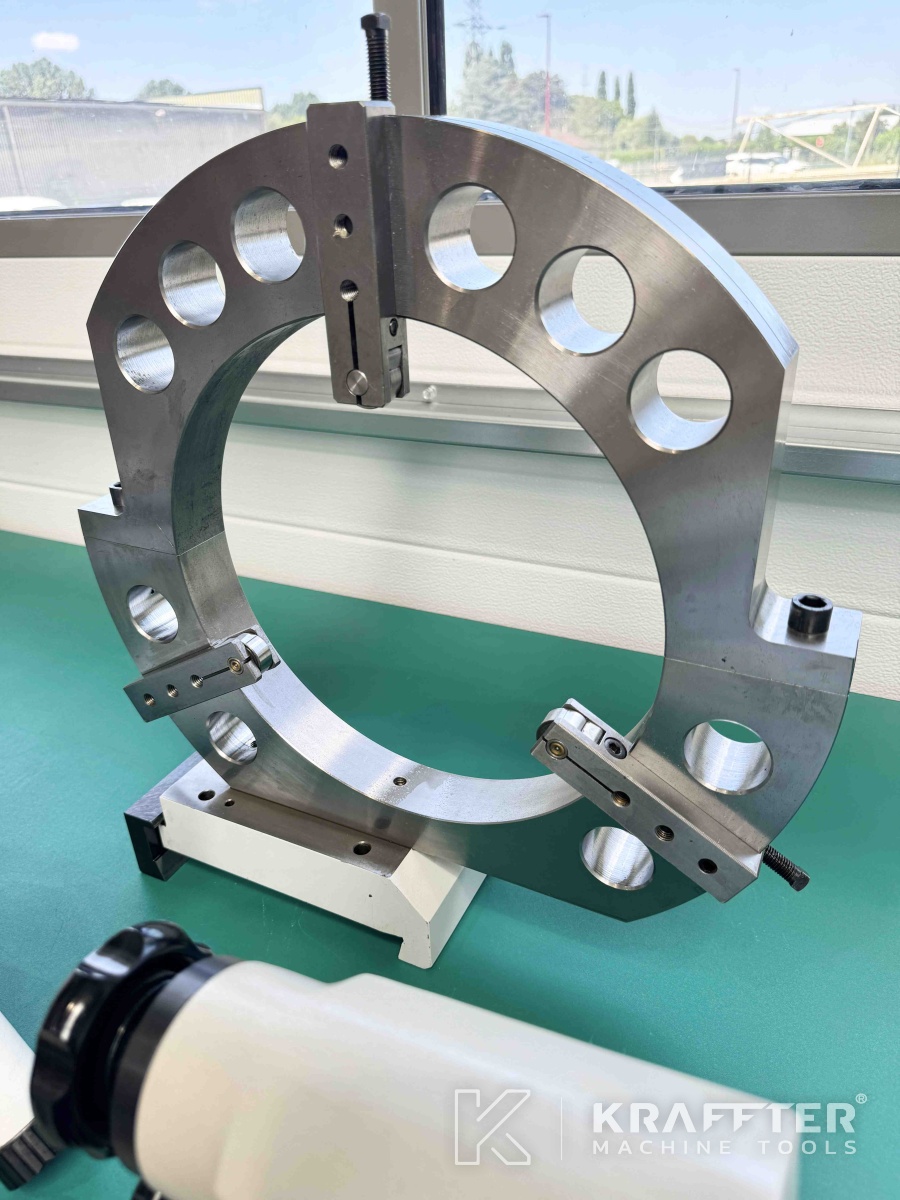

x2 luneta de 3 llaves con ajuste fino de mordazas
x1 luneta de 2 llaves

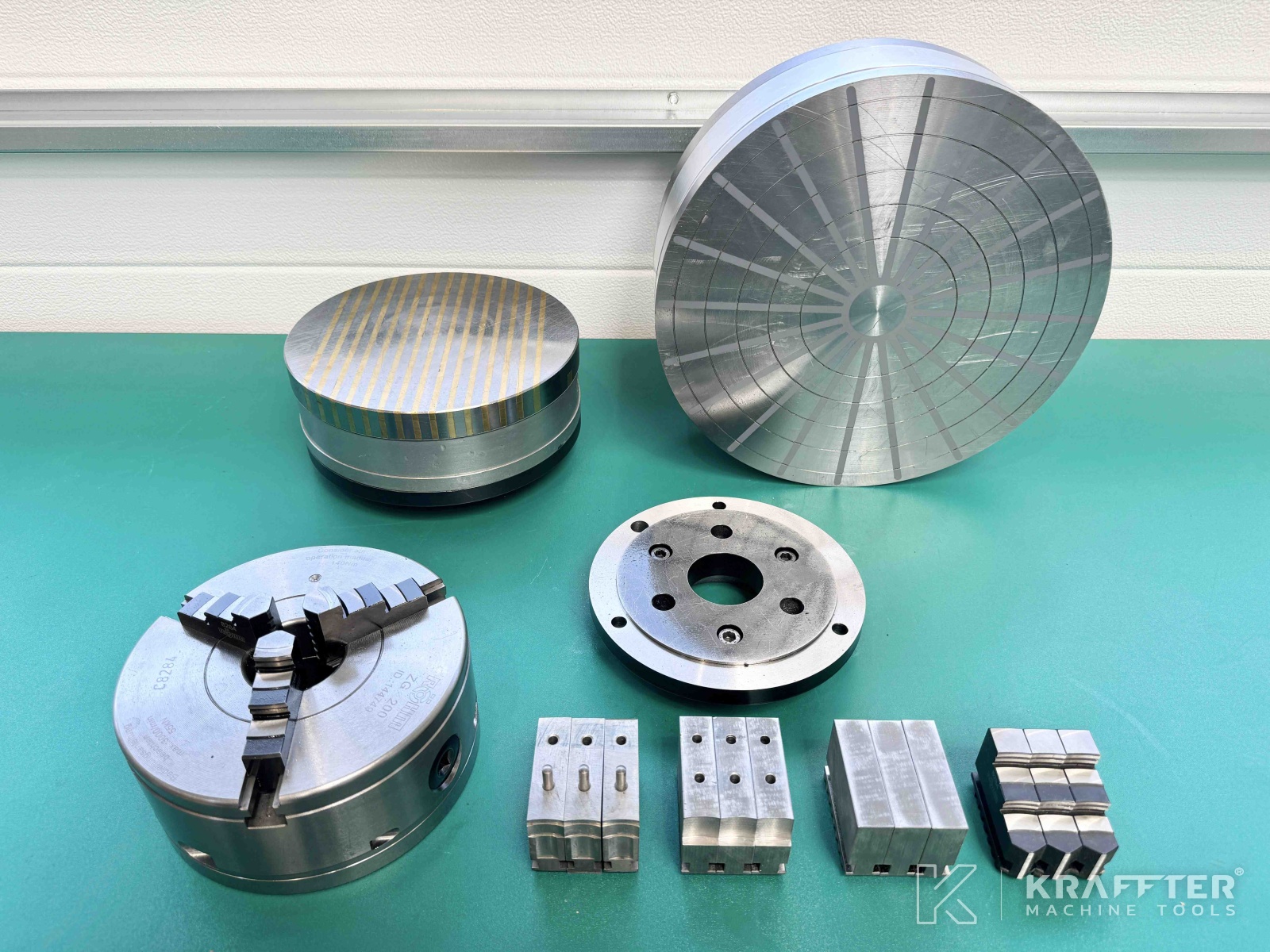

x1 plato magnético Ø 250 [mm]
x1 plato magnético Ø 350 [mm]
x1 plato concéntrico de 3 garras ROHM Ø200 [mm] tipo ZG 200
x2 juegos de mordazas duras
x3 juegos de mordazas blandas
x1 plato ficticio para el montaje del plato

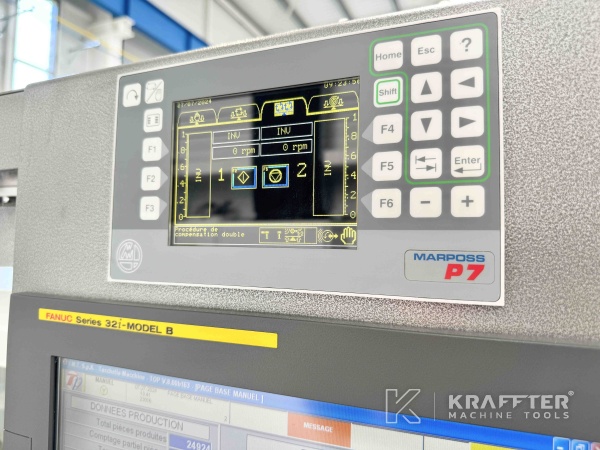

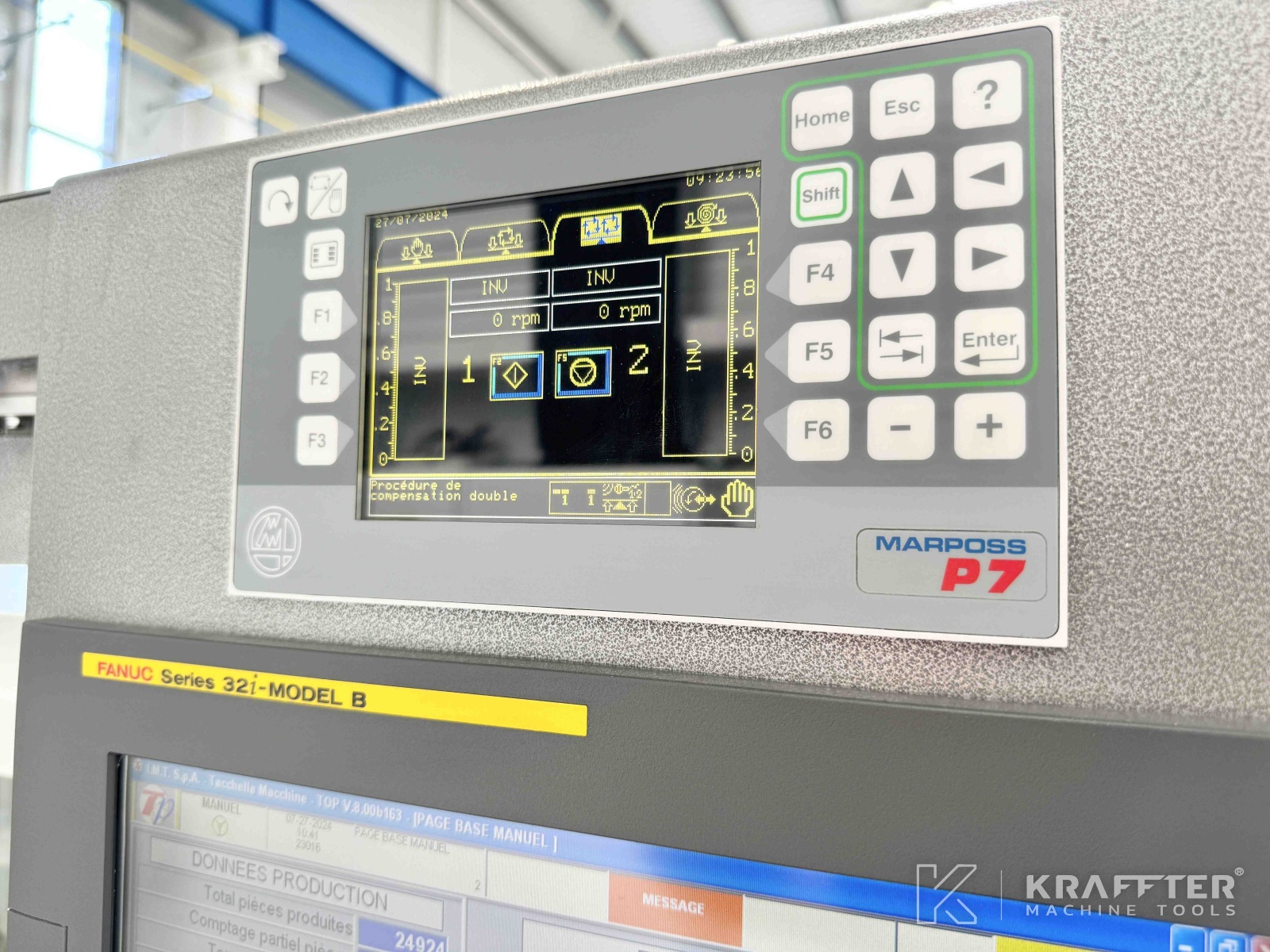

x1 dispositivo de equilibrado dinámico de ruedas MARPOSS P7
x1 interfaz RJ45 / USB
x1 soporte de diamante en el cabezal
x1 soporte de diamante en el contrapunto
x2 diamantadores de mesa

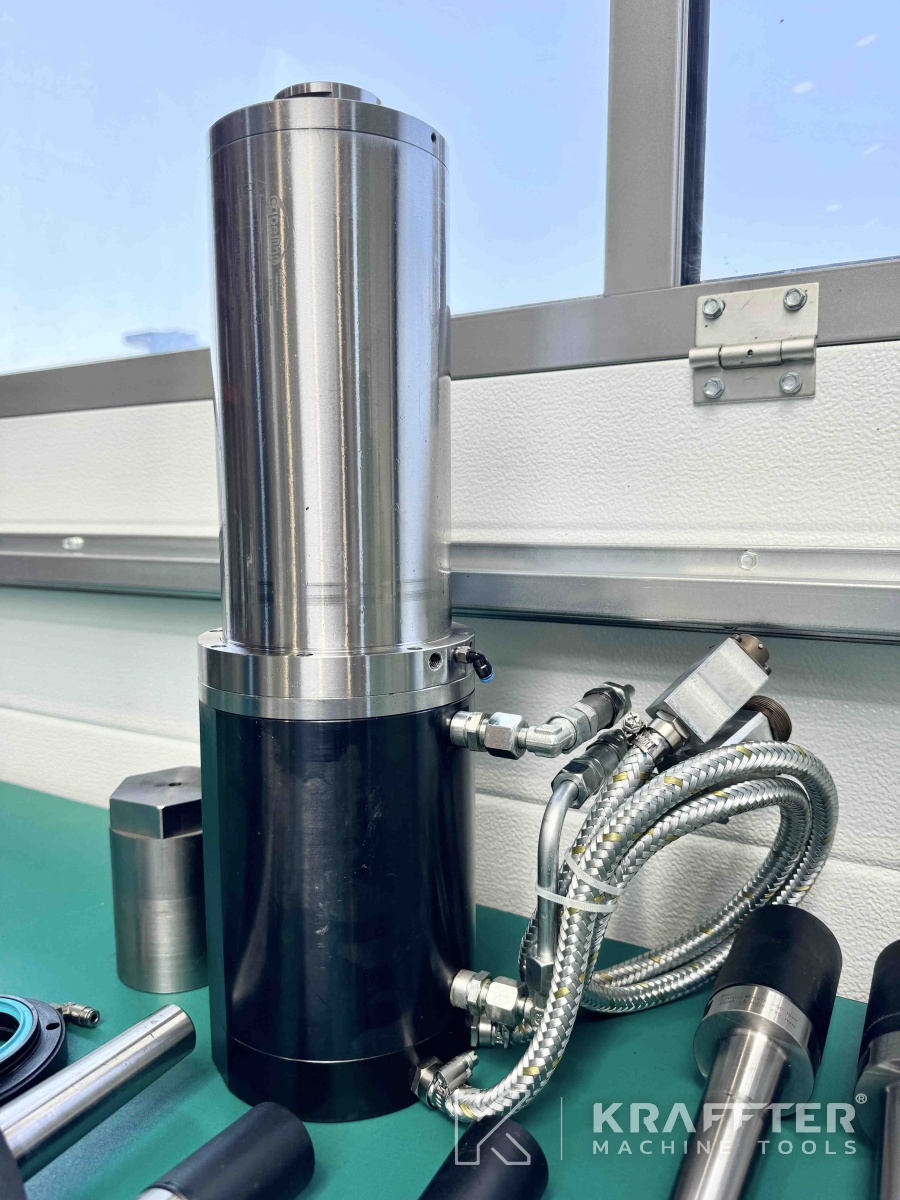

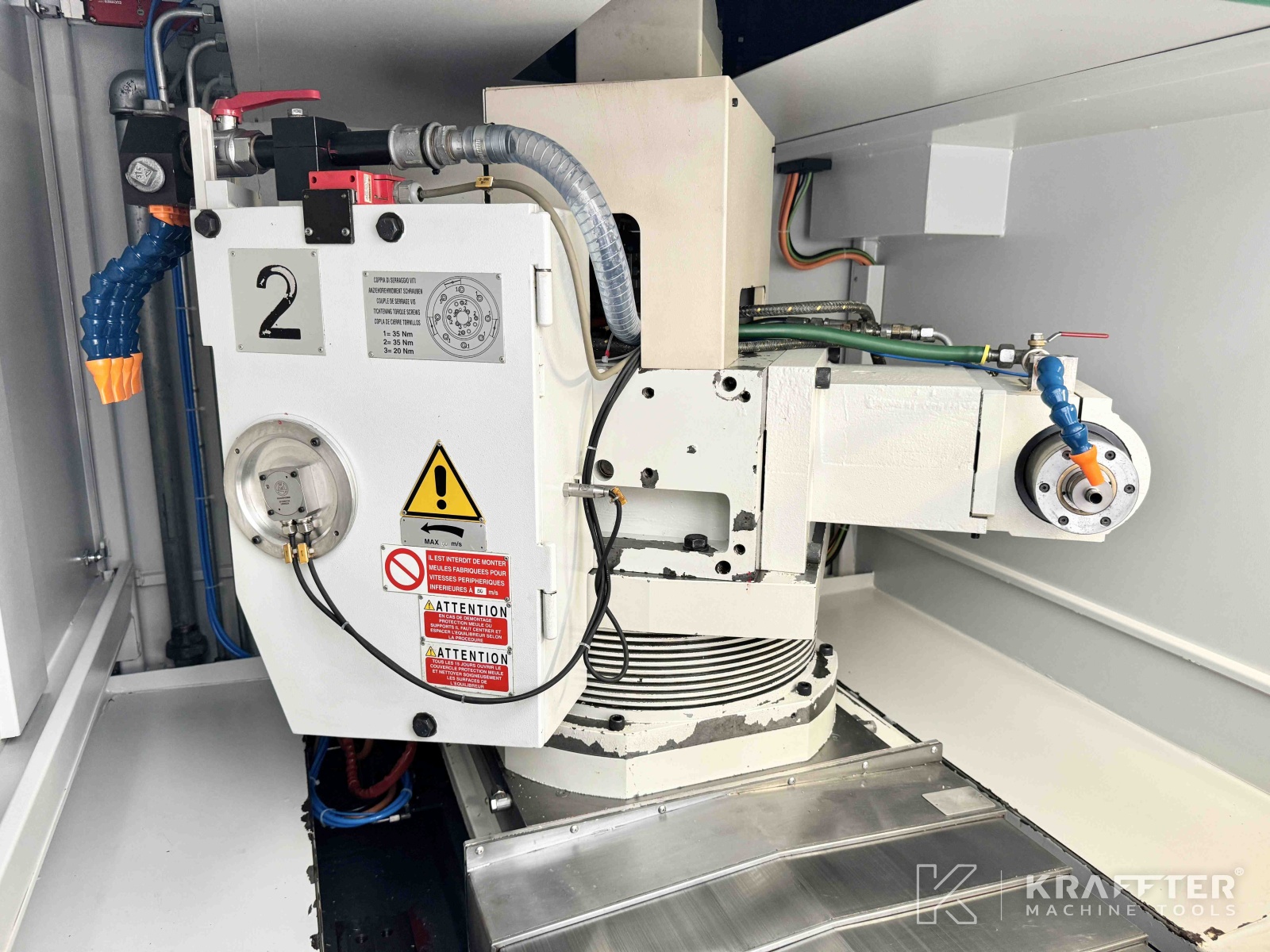

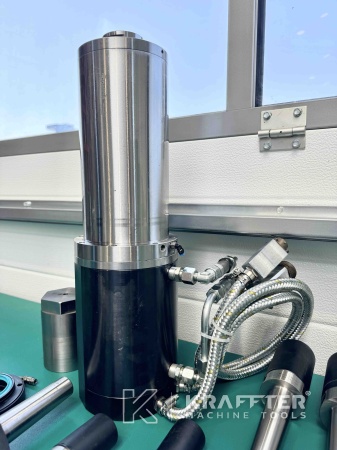

x1 electrohusillo inter. 18'000 [tours/min] CAPELLINI 001-00179-B (NUEVO)
x1 electromandril inter. CAPELLINI 001-00120-C

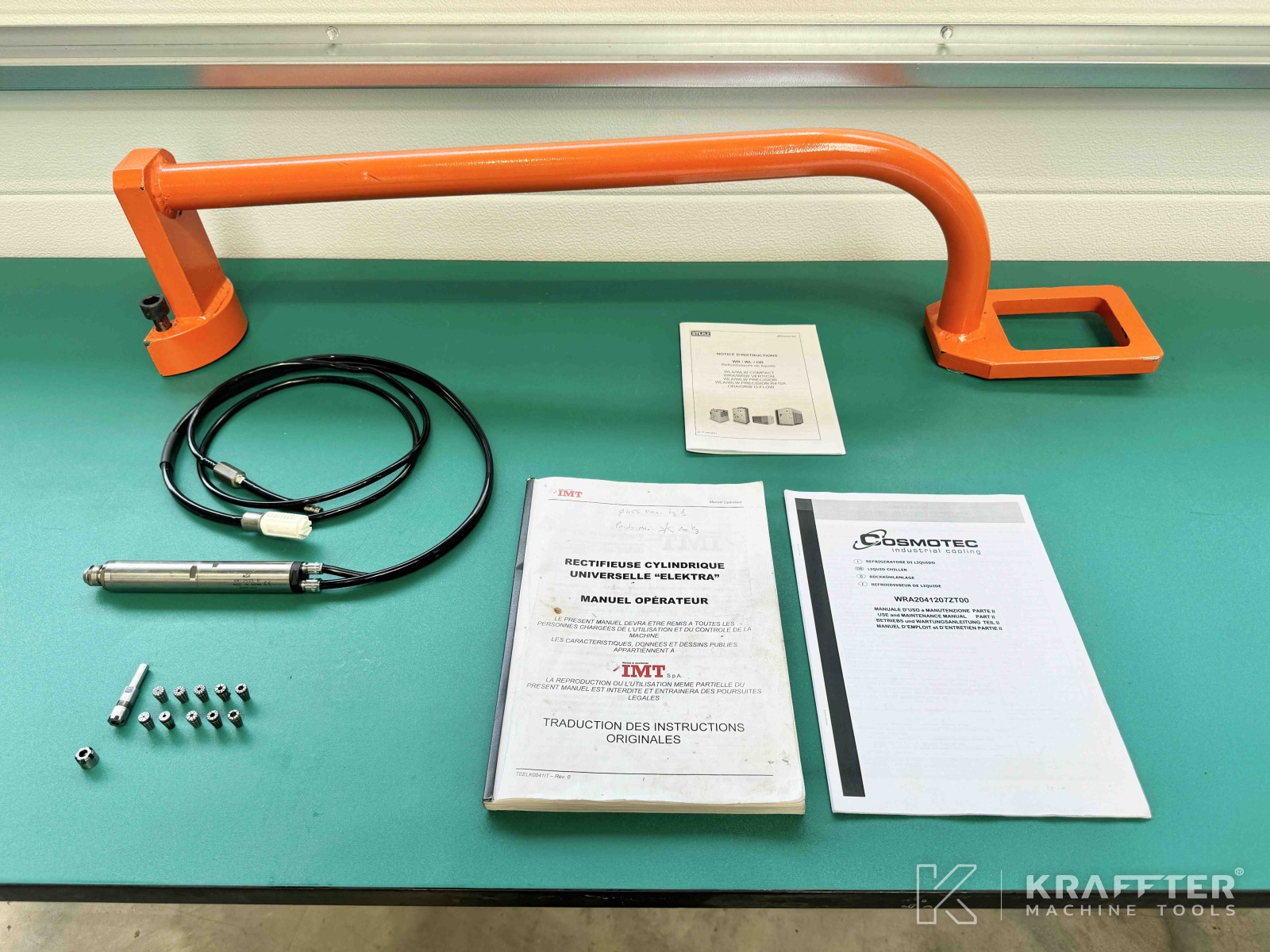

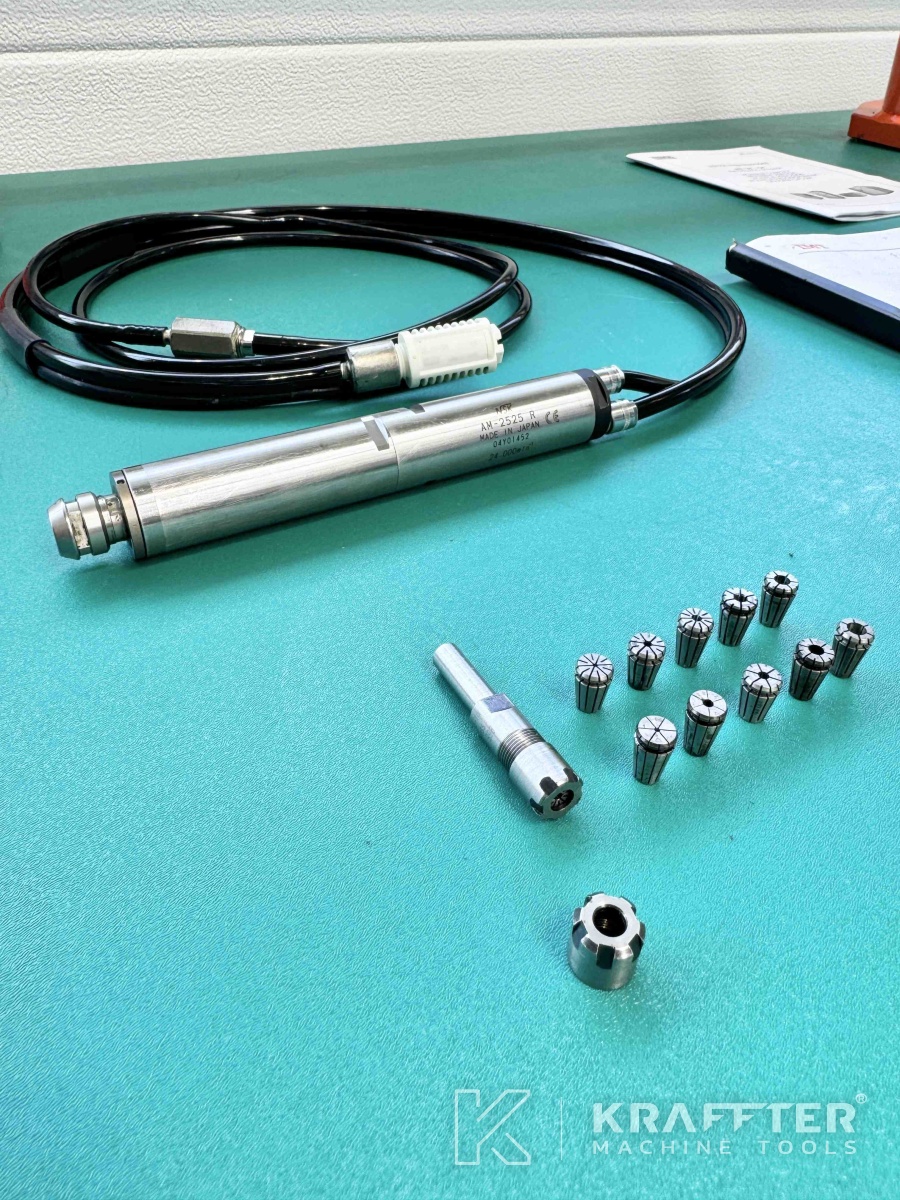

x1 husillo neumático NSK AM-2525 R 24'000 [tours/min]
x1 portapinzas ER
x10 pinzas ER

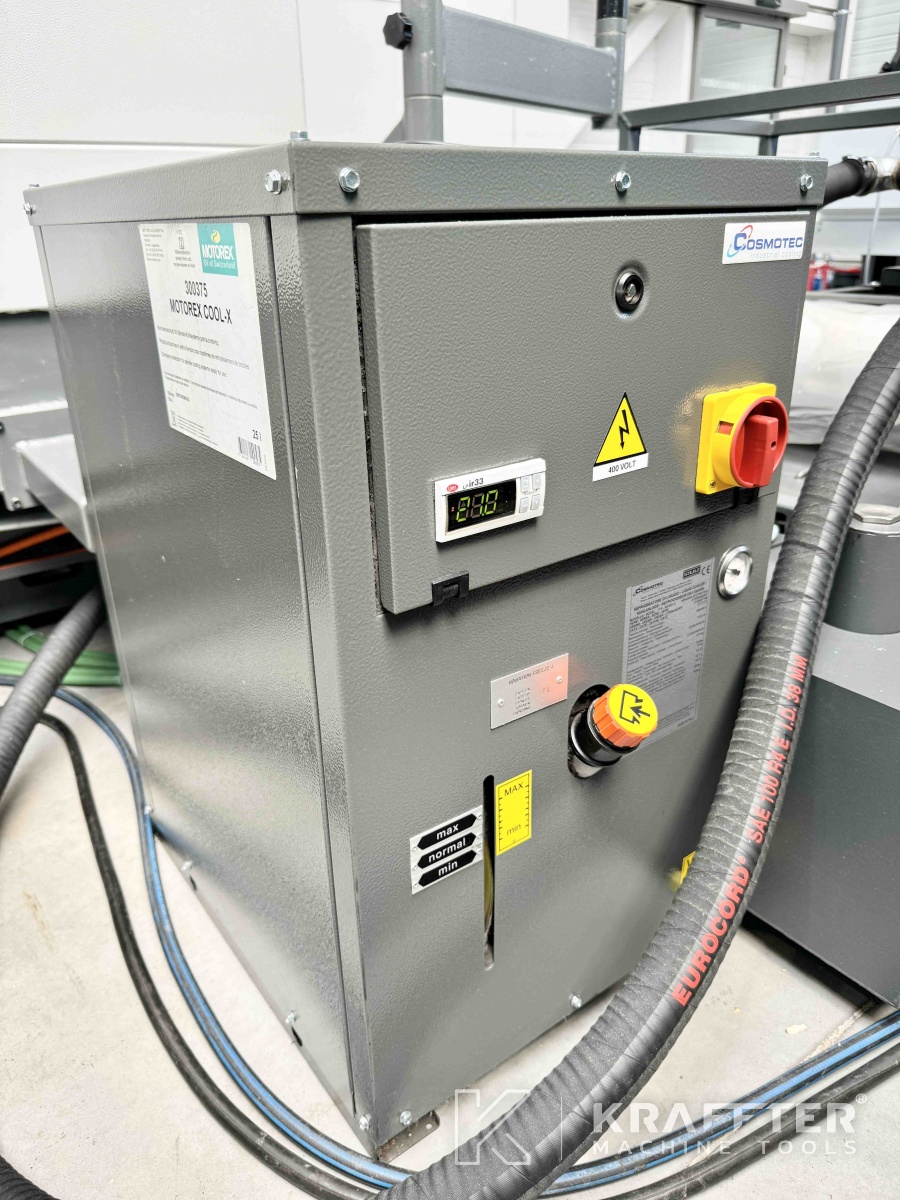

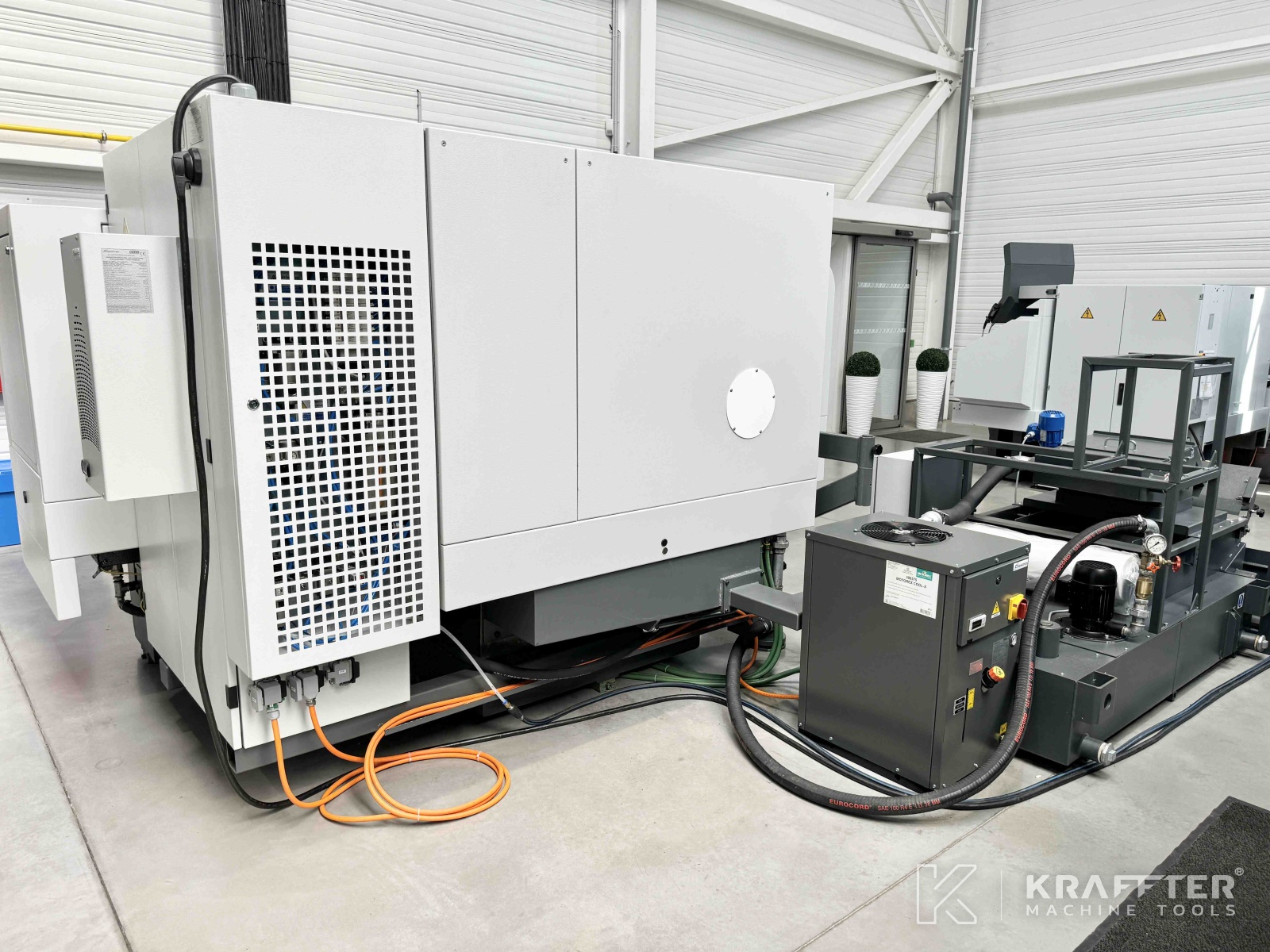

x1 refrigerador de husillo COSMOTEC WRA2041207ZT00 7043
x1 enfriador de armario eléctrico COSMOTEC EVE08002177000 7035

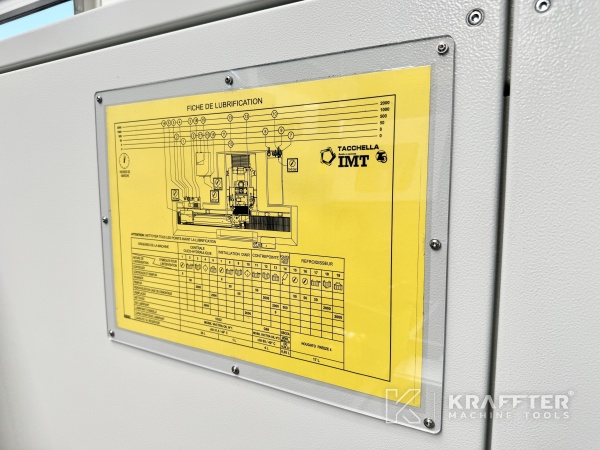

x1 bandeja de engrase

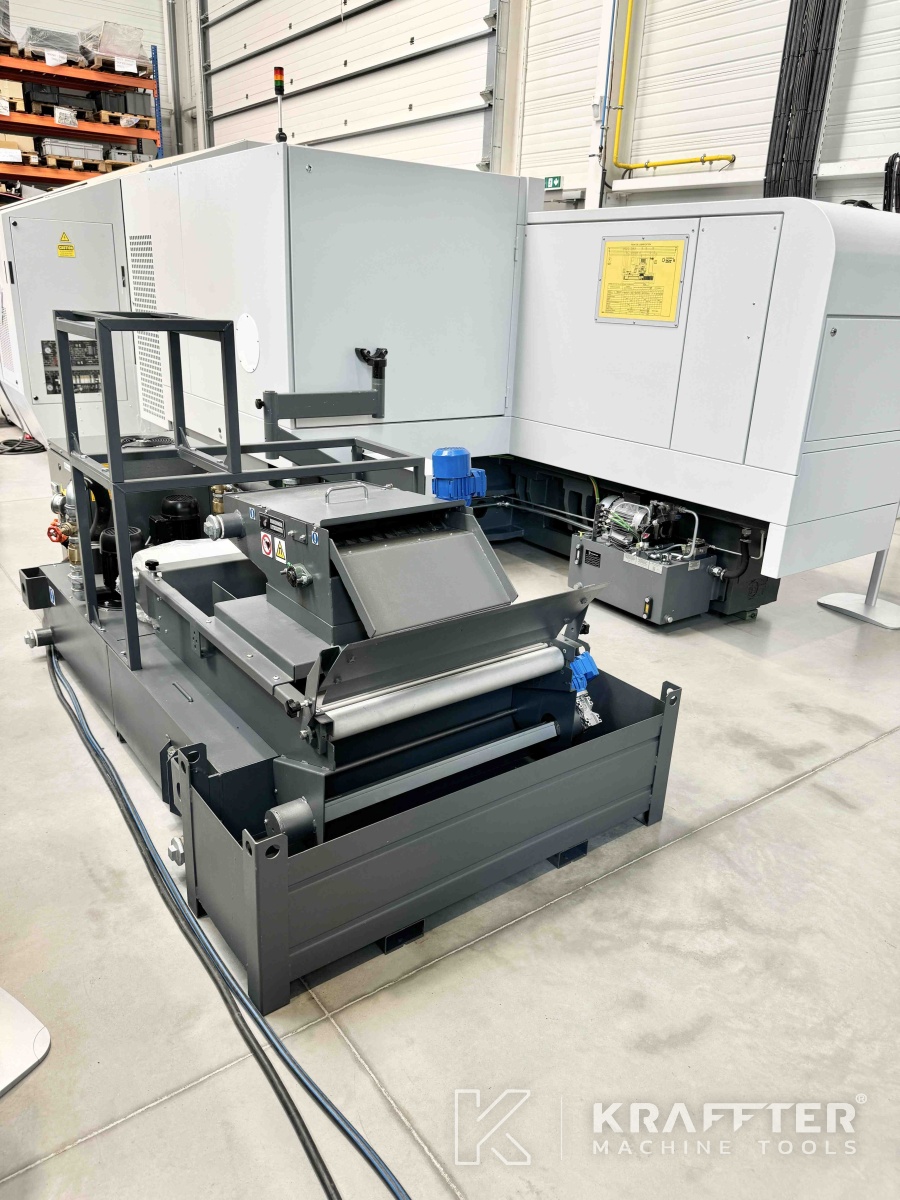

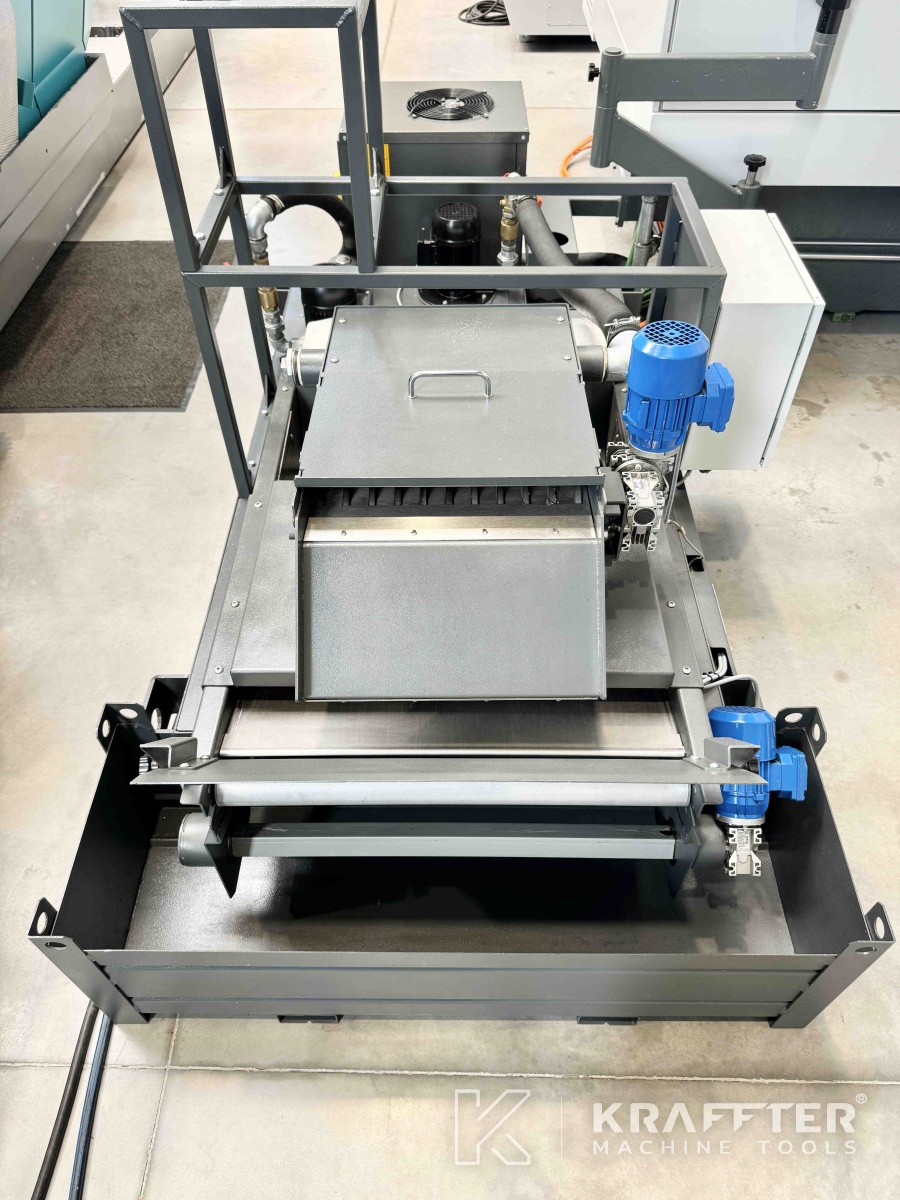

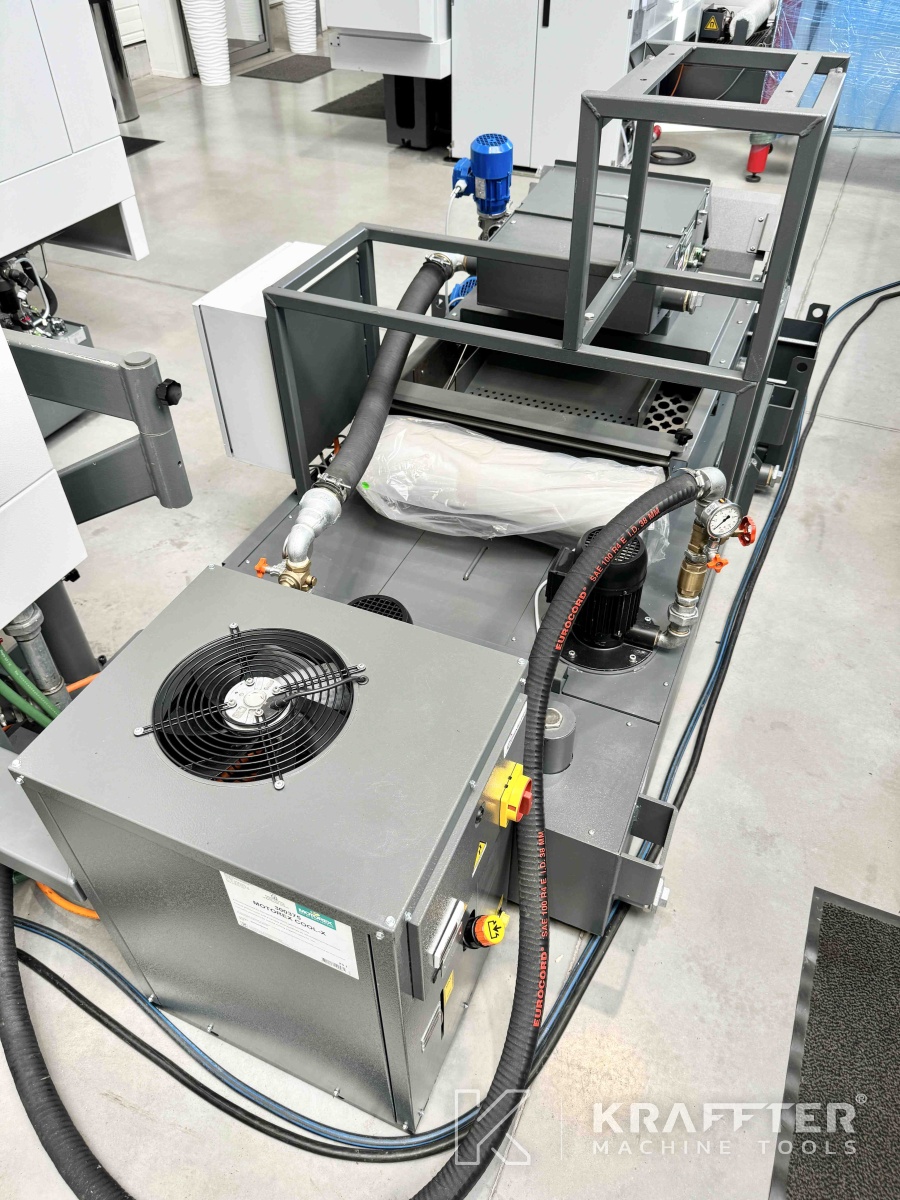

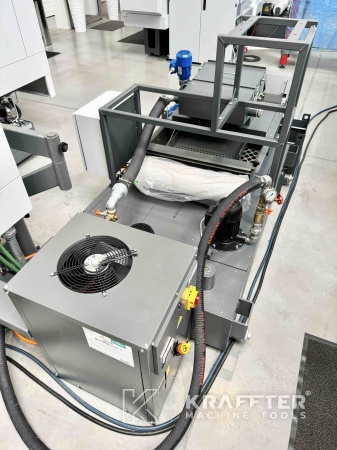

x1 filtración papel ancho 1000 [mm]
x1 prefiltro magnético
x1 manual del operador en francés
Varias llaves de servicio
