Vendido

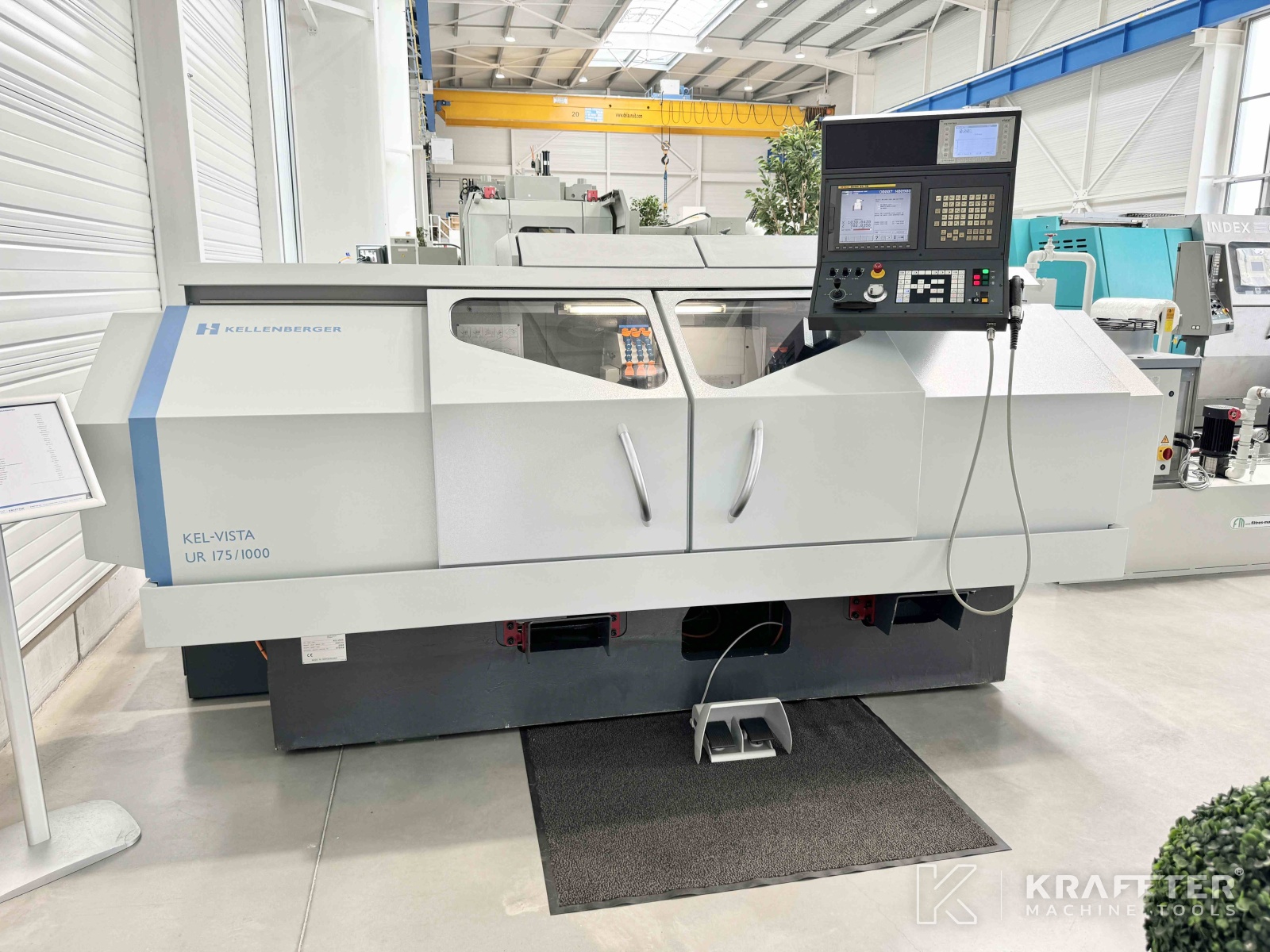

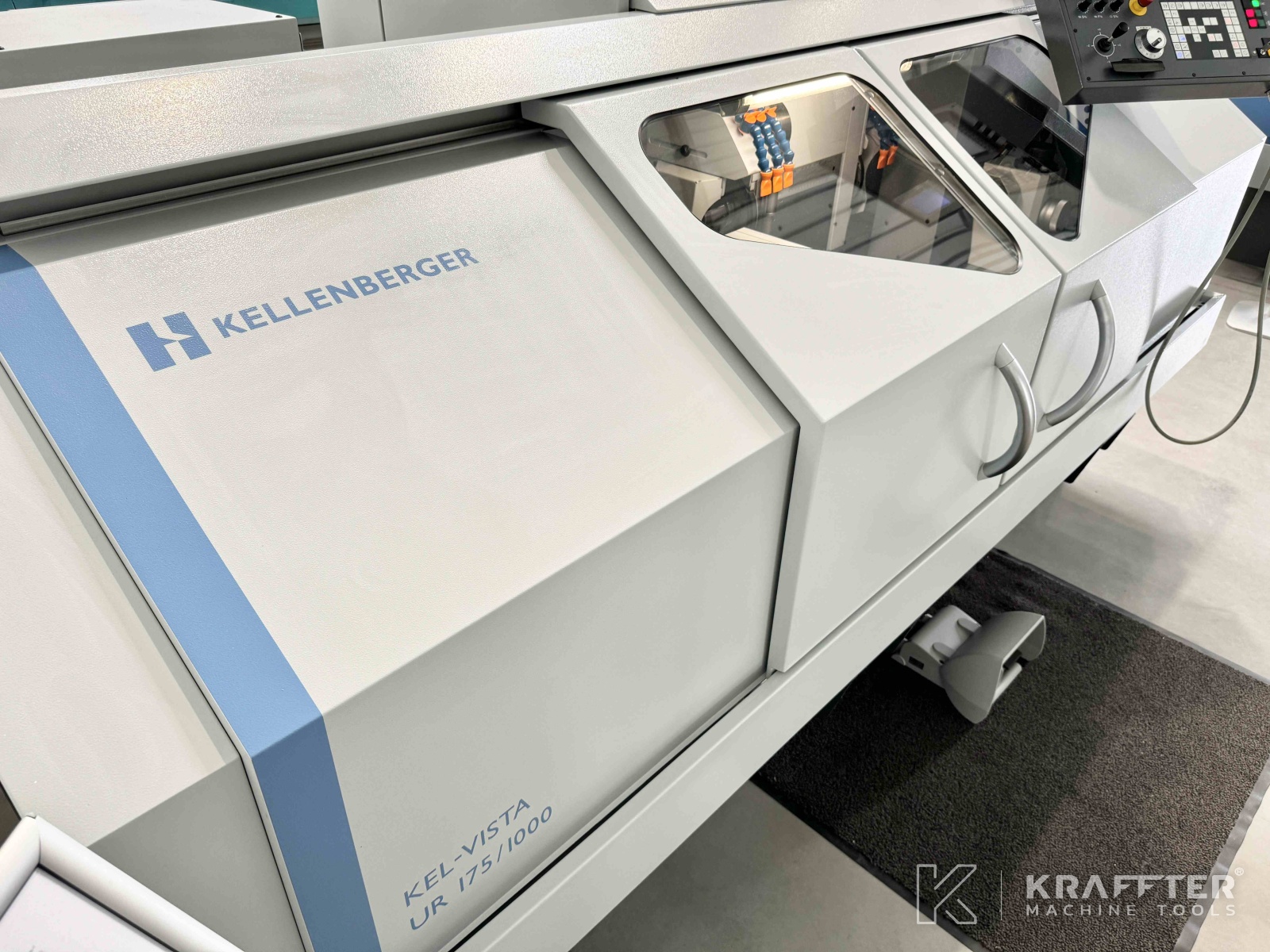

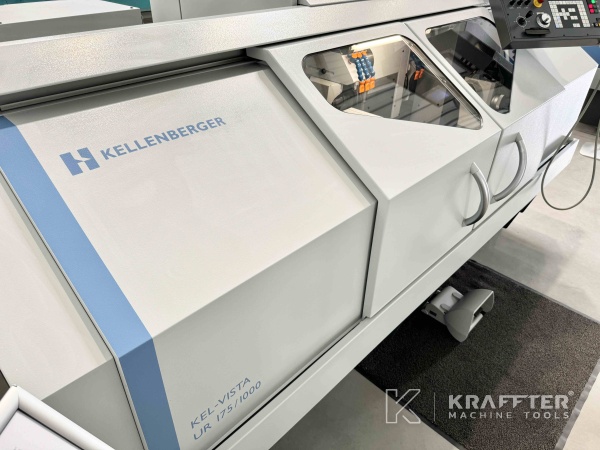

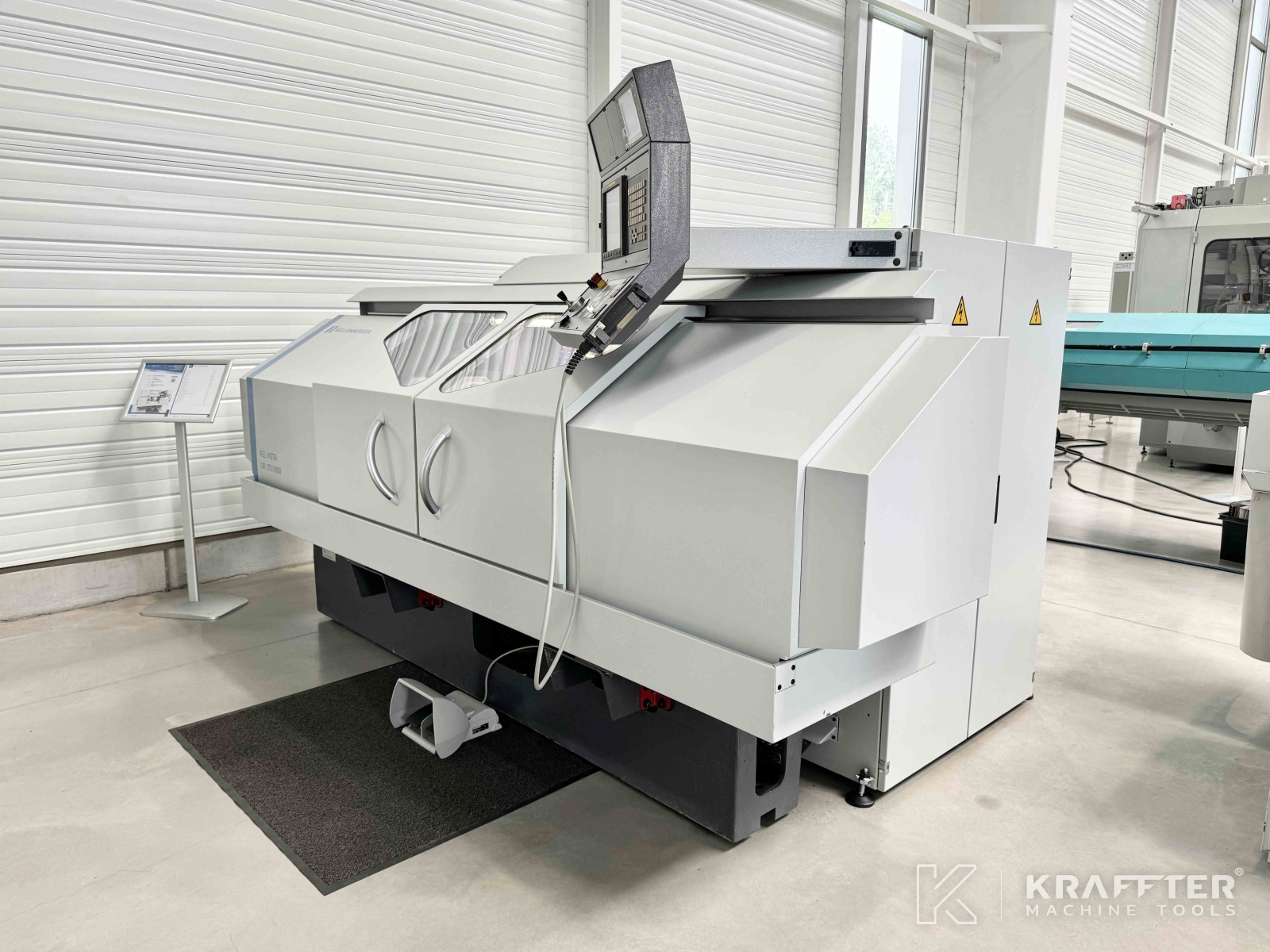

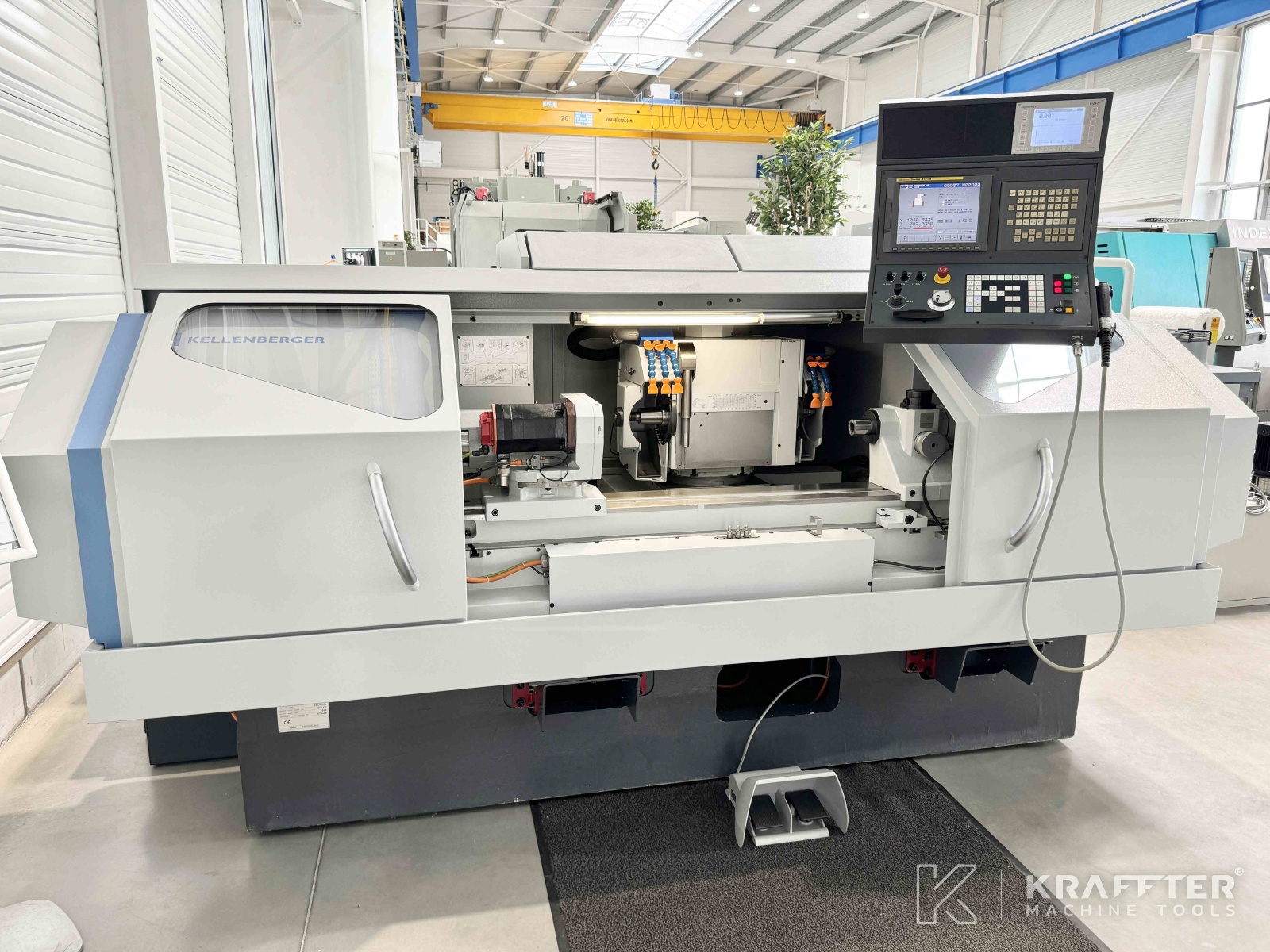

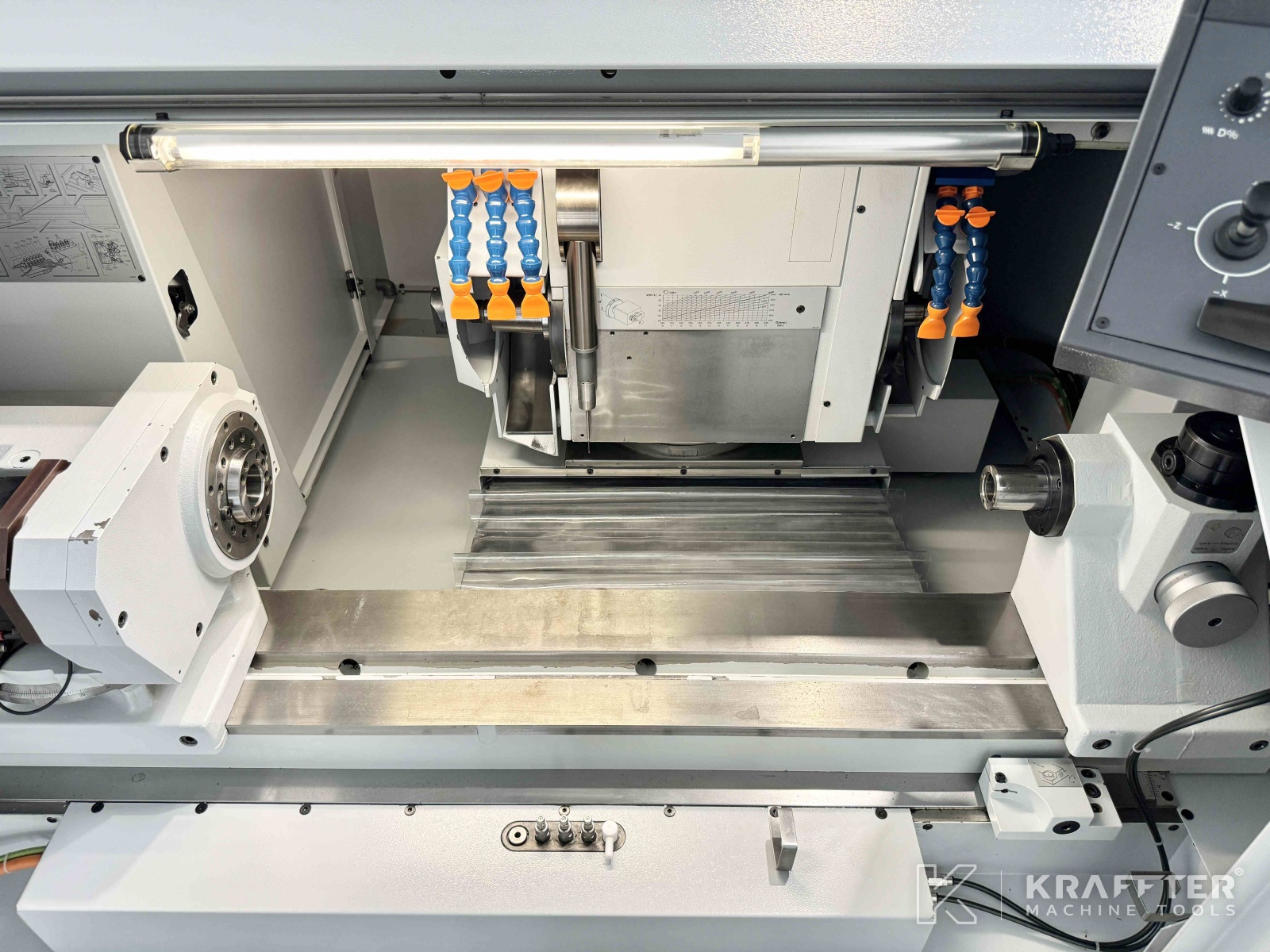

Tipo de máquina : Rectificadora cilindrica CNC
Marca : KELLENBERGER
N° de stock: 90126
Modelo : Kel-Vista UR 175/1000
Año : 2008
Ubicación : 73240 St-Genix-les-Villages, FRANCE
¡MAQUINA VENDIDA!
¿Está interesado en un modelo similar?
Déjenos sus datos de contacto:
Especificaciones técnicas

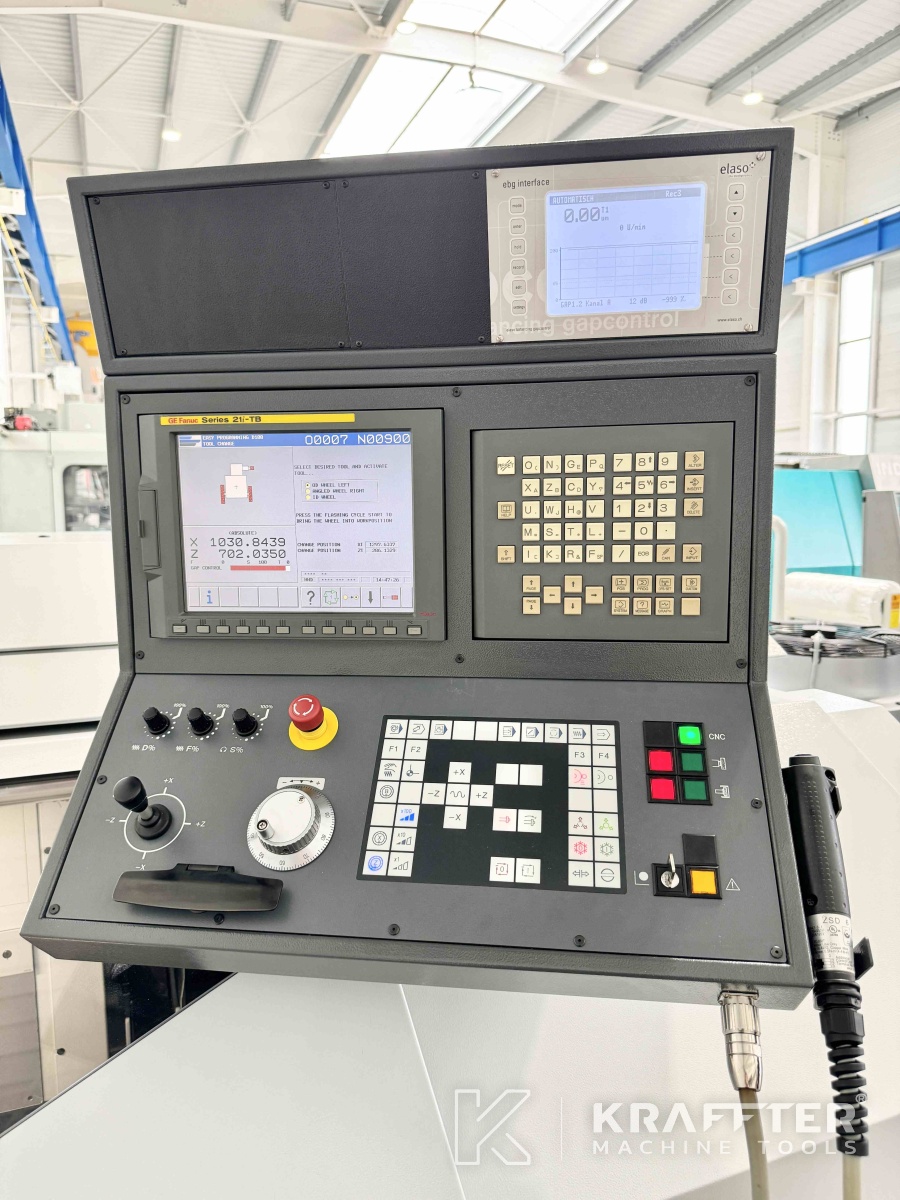

Tipo de CNC
FANUC 21i-T
Distancia entre puntos
1000 [mm]
Altura de puntos
175
Diámetro máx. de rectificado
349 [mm]
Longitud máxima de rectificado
1000 [mm]
Recorrido del eje X
350 [mm]
Velocidad máxima de desplazamiento del eje X
6000 [mm/min]
Resolución del eje X
0.0001 [mm]
Recorrido del eje Z
1150 [mm]
Velocidad máxima de desplazamiento del eje Z
12000 [mm/min]
Resolución del eje Z
0.0001 [mm]
Orientación de la mesa
0 - 9 [°]
Velocidad mínima del husillo portamuela
800 [rpm]
Velocidad máxima del husillo portamuela
1900 [rpm]
Potencia del husillo portamuela
6 [kW]
Recorrido angular del eje B
-210 / +10 [°]
Precisión de indexación del eje B
1 [°]
Eje B automático
Sí
Diámetro máx. de la muela
400 [mm]

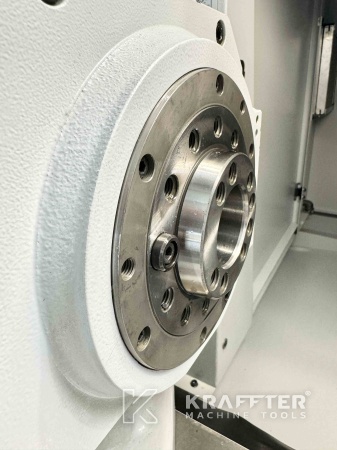

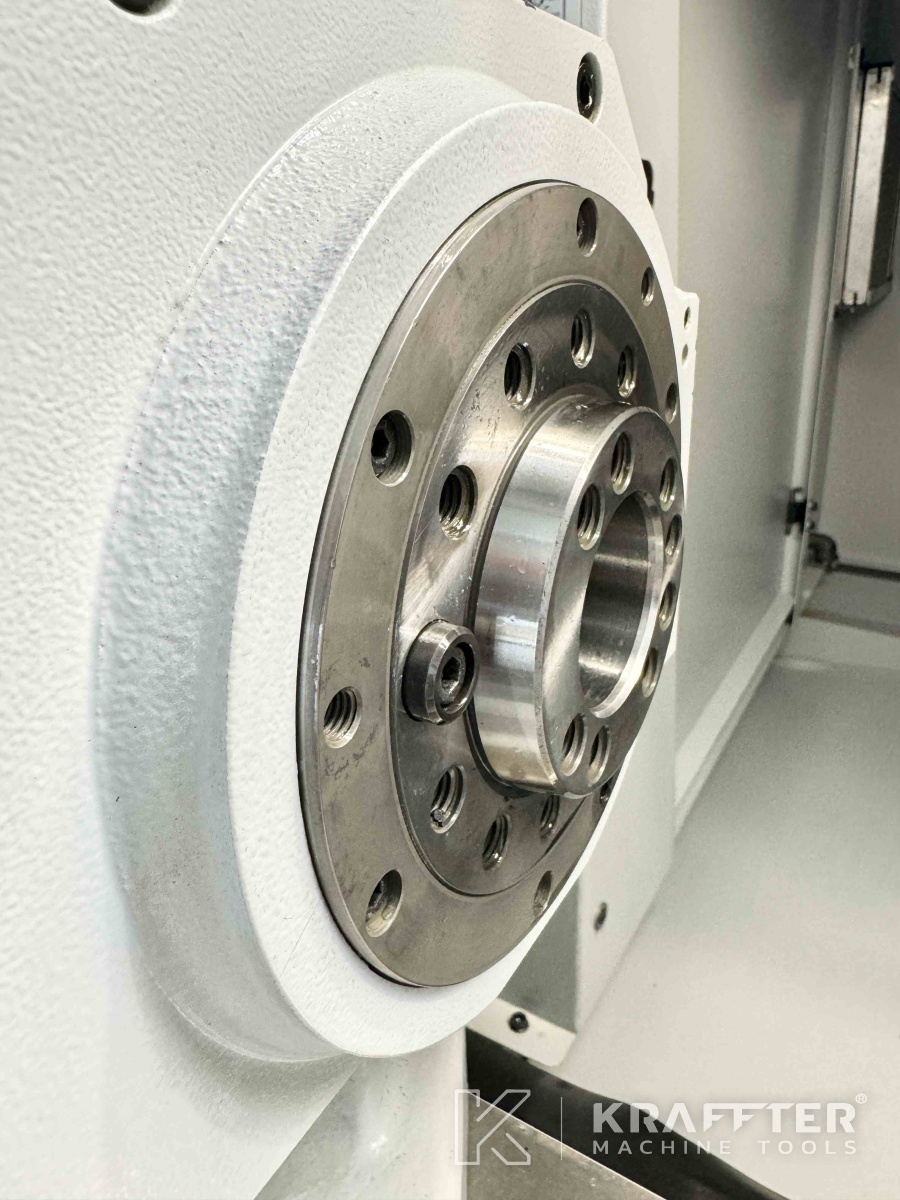

Nariz del husillo portapieza
DIN 55026 N° 5
Cono interior del husillo portapiezas
Morse 5
Velocidad mínima del husillo portapieza
8 [rpm]
Velocidad máxima del husillo portapieza
800 [rpm]
Peso máximo admisible del cabezal portapieza entre puntos
100 [Kg]

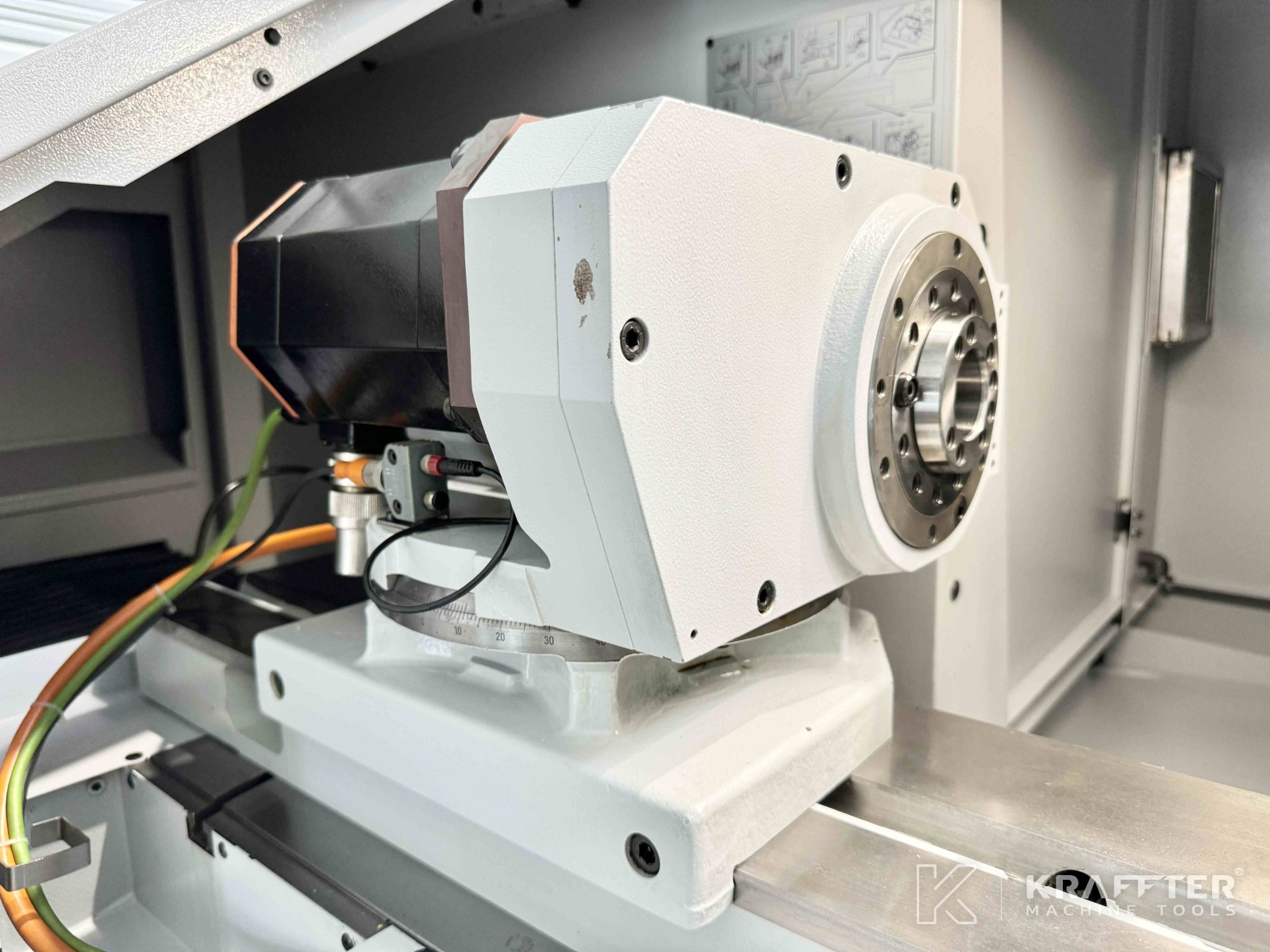

Ángulo de rotación del cabezal portapiezas
-10 / +100 [°]
Potencia del husillo portapieza
1 [kW]
Cono de la contrapunta
Morse 4
Ajuste fino del contrapunto
+/- 60 [µm]
Número de horas en funcionamiento
500 [h]
Caudal de la bomba de refrigerante
160 [l/min]
Capacidad del depósito de refrigerante
375 [l]
Suministro de tensión
400 [V]
Corriente nominal
18.5 [A]
Peso
3500 [Kg]
Información adicional

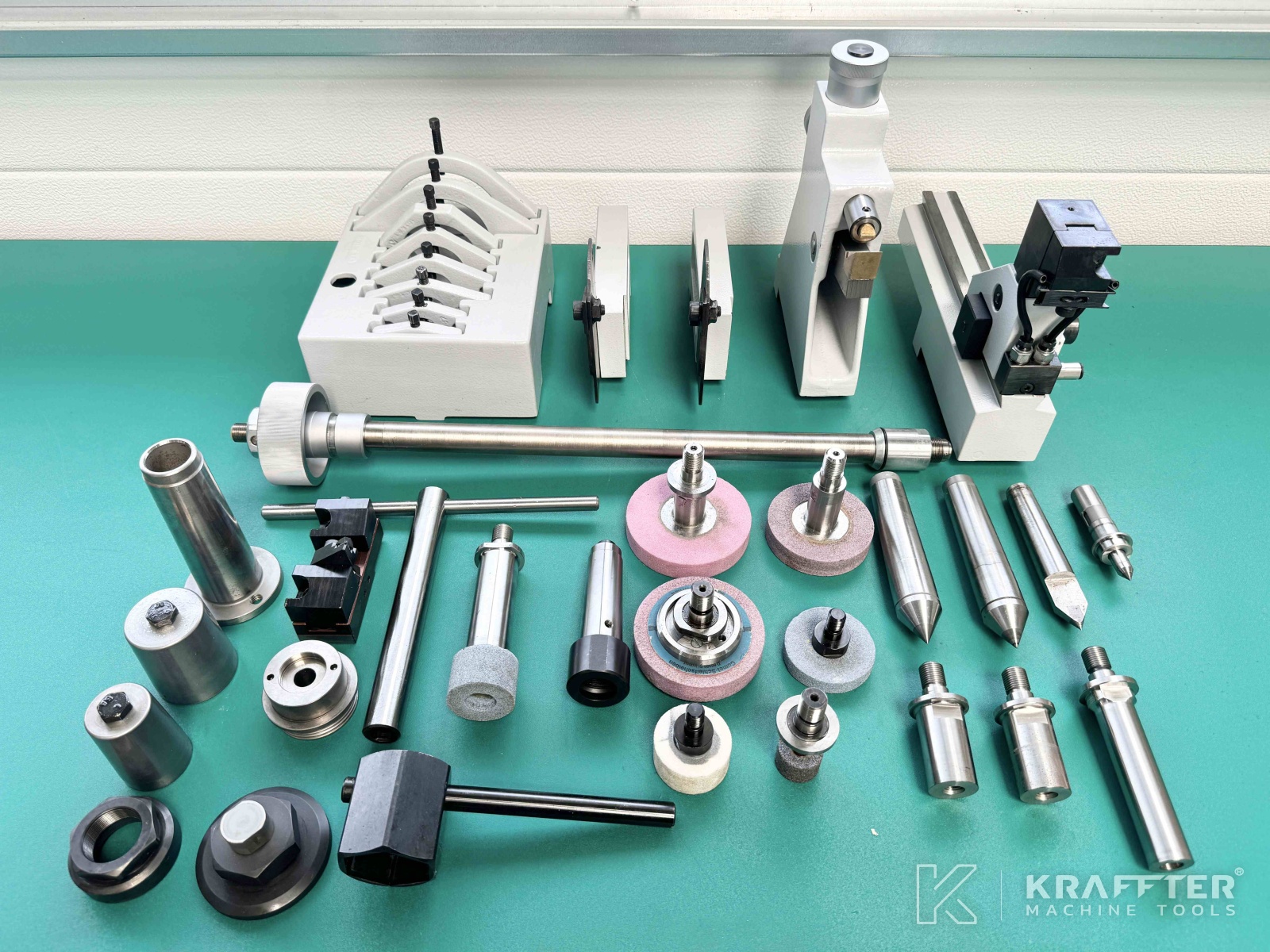

EQUIPAMIENTO INCLUIDO:

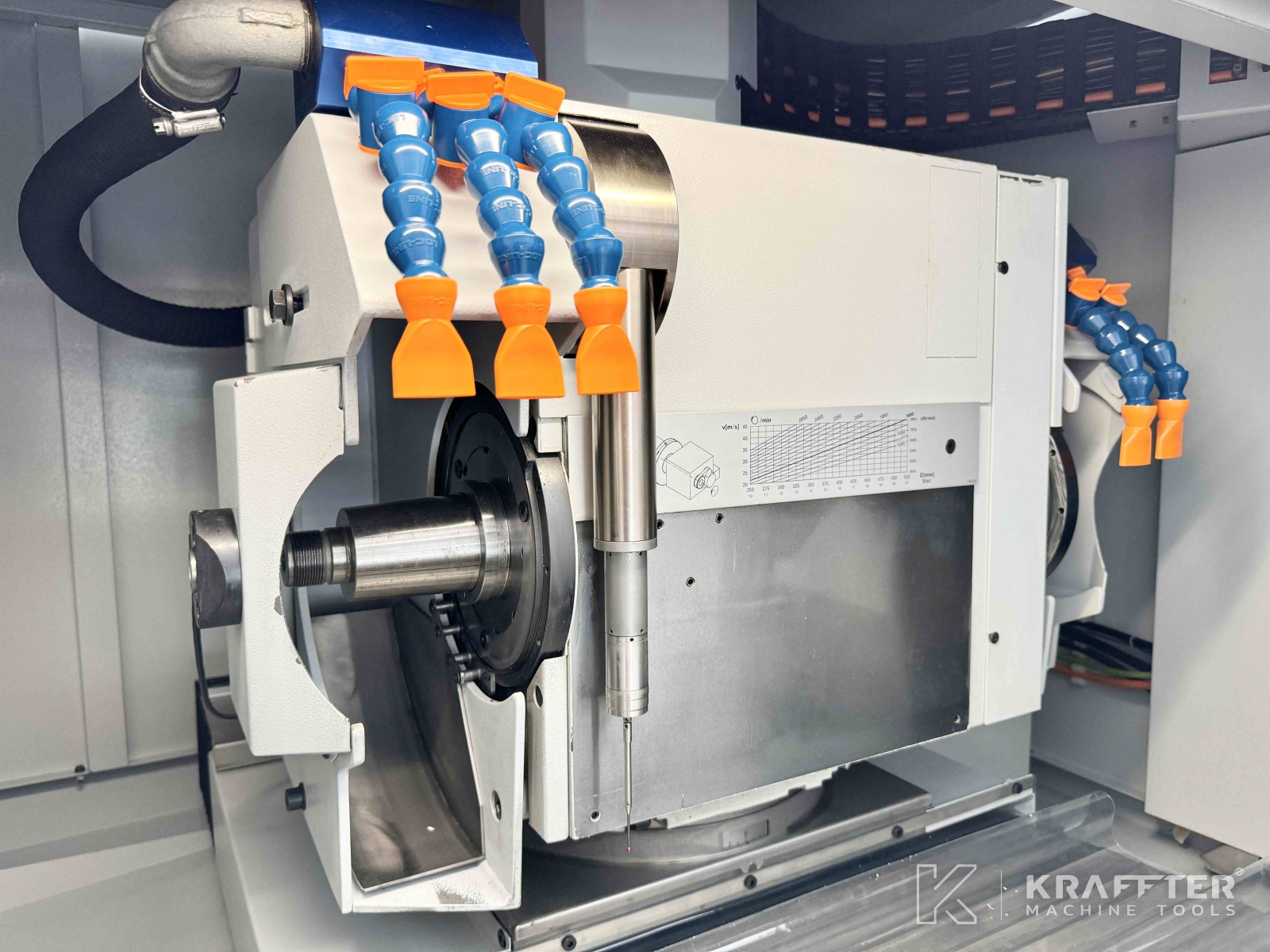

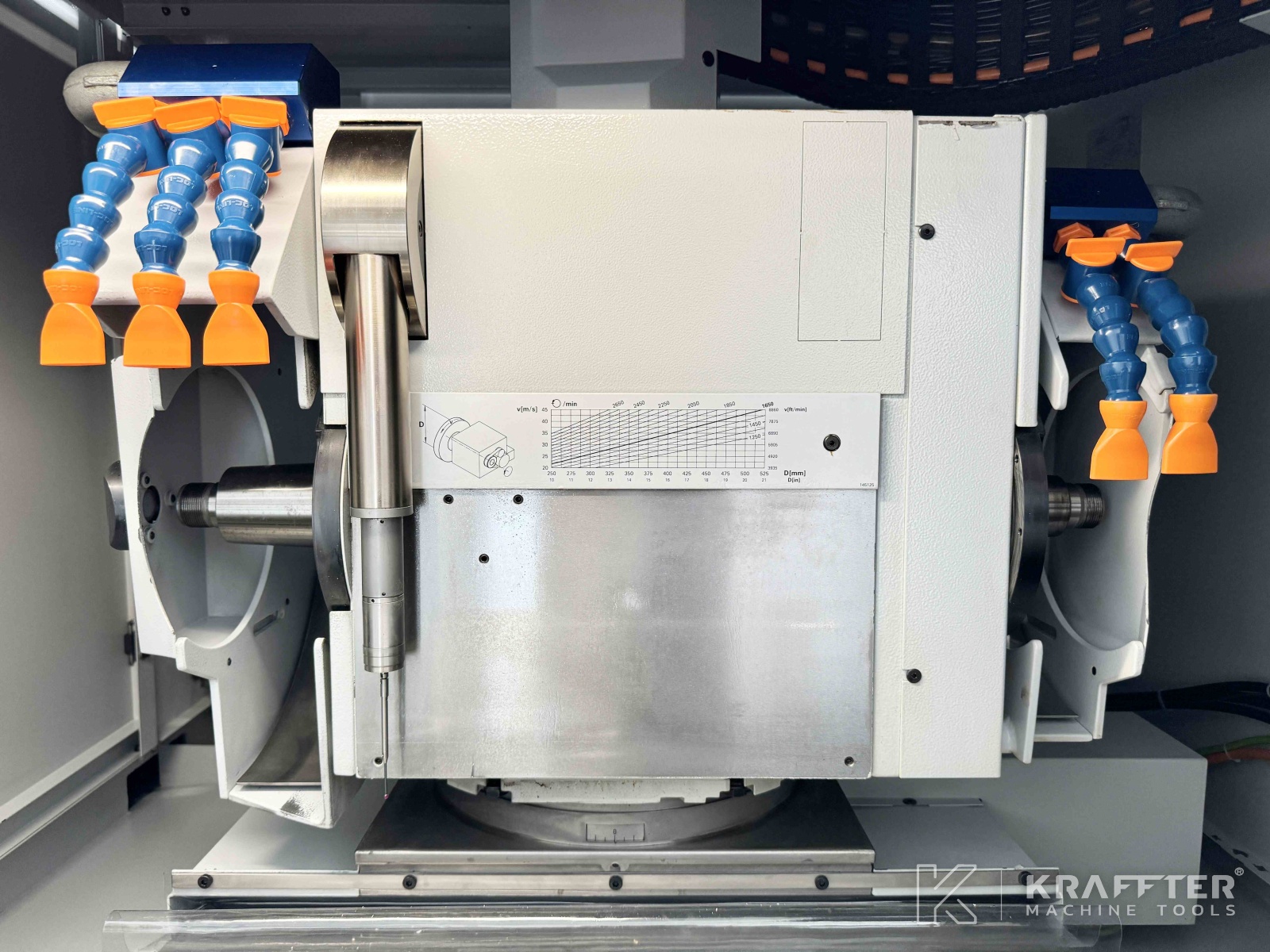

x1 eje B automático UR 1-2-3 externo/interno/de superficie (engranaje Hirth 1°)
x1 dispositivo semiautomático de equilibrado de ruedas KEL-BALANCE (ELASO BALANCING GAP CONTROL)
x1 husillo de rectificado interior RENAUD Suiza 124-080240-M16R (28'000 min-1) - referencia KELLENBERGER: 4013.01

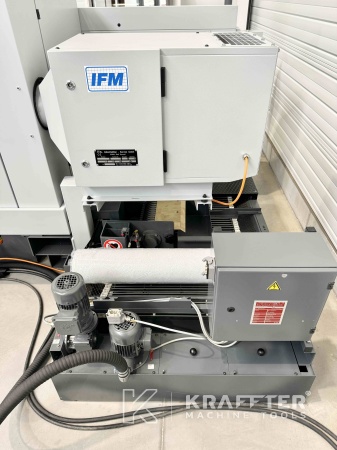

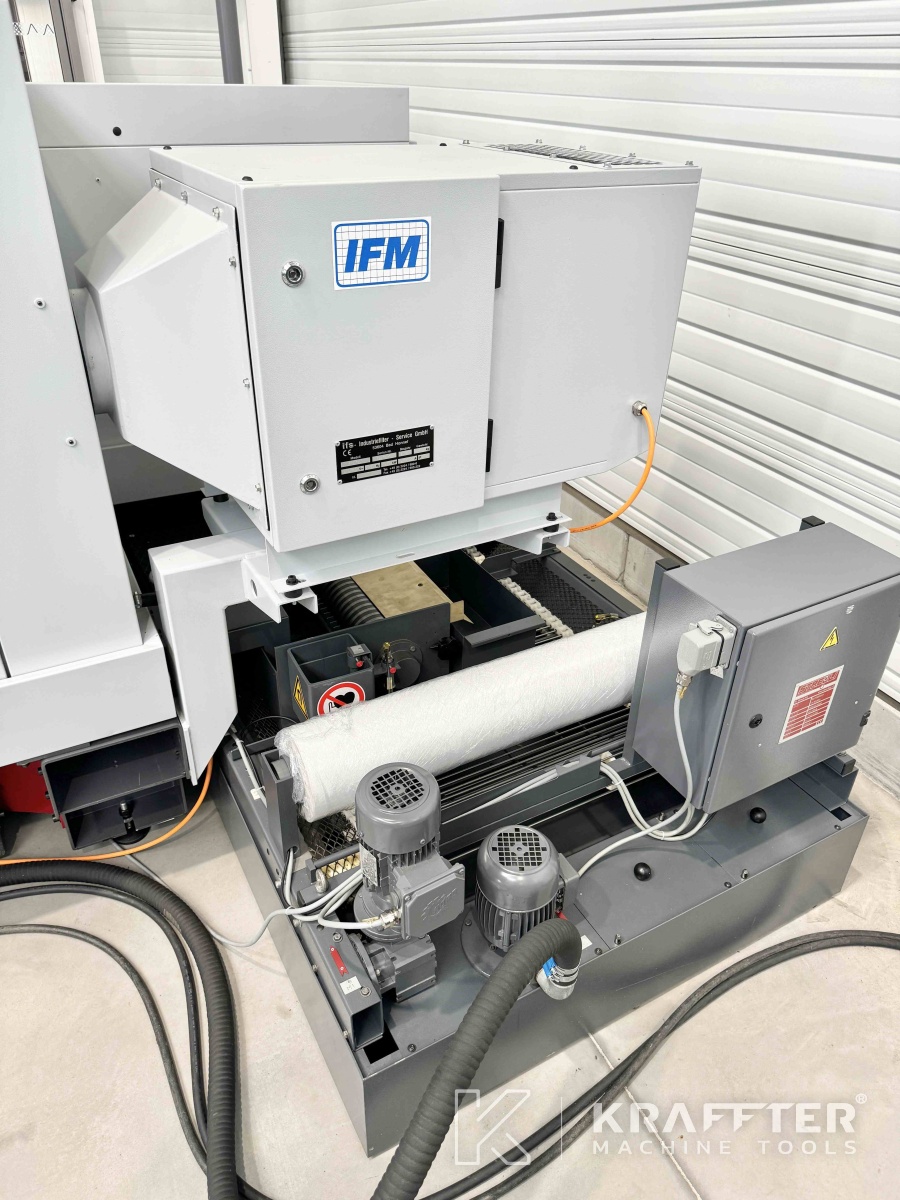

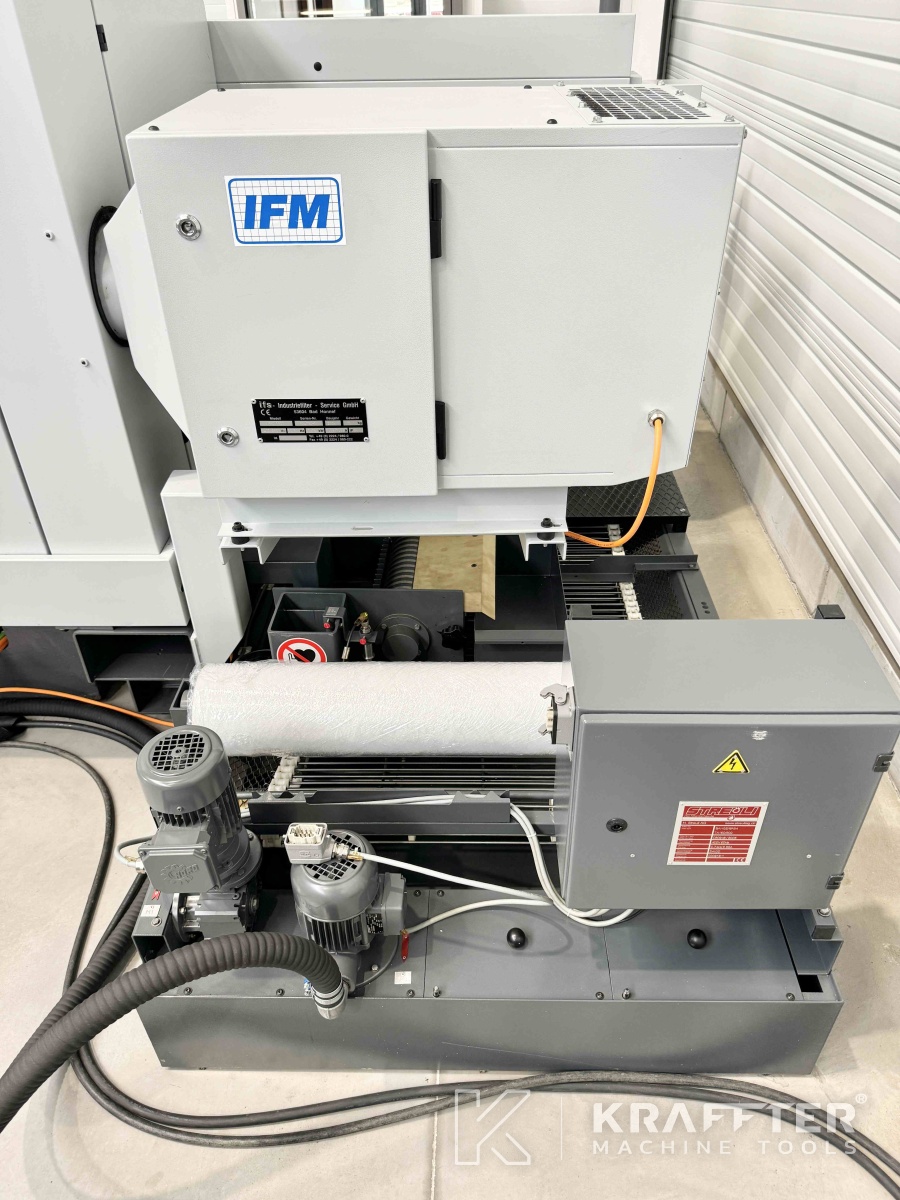

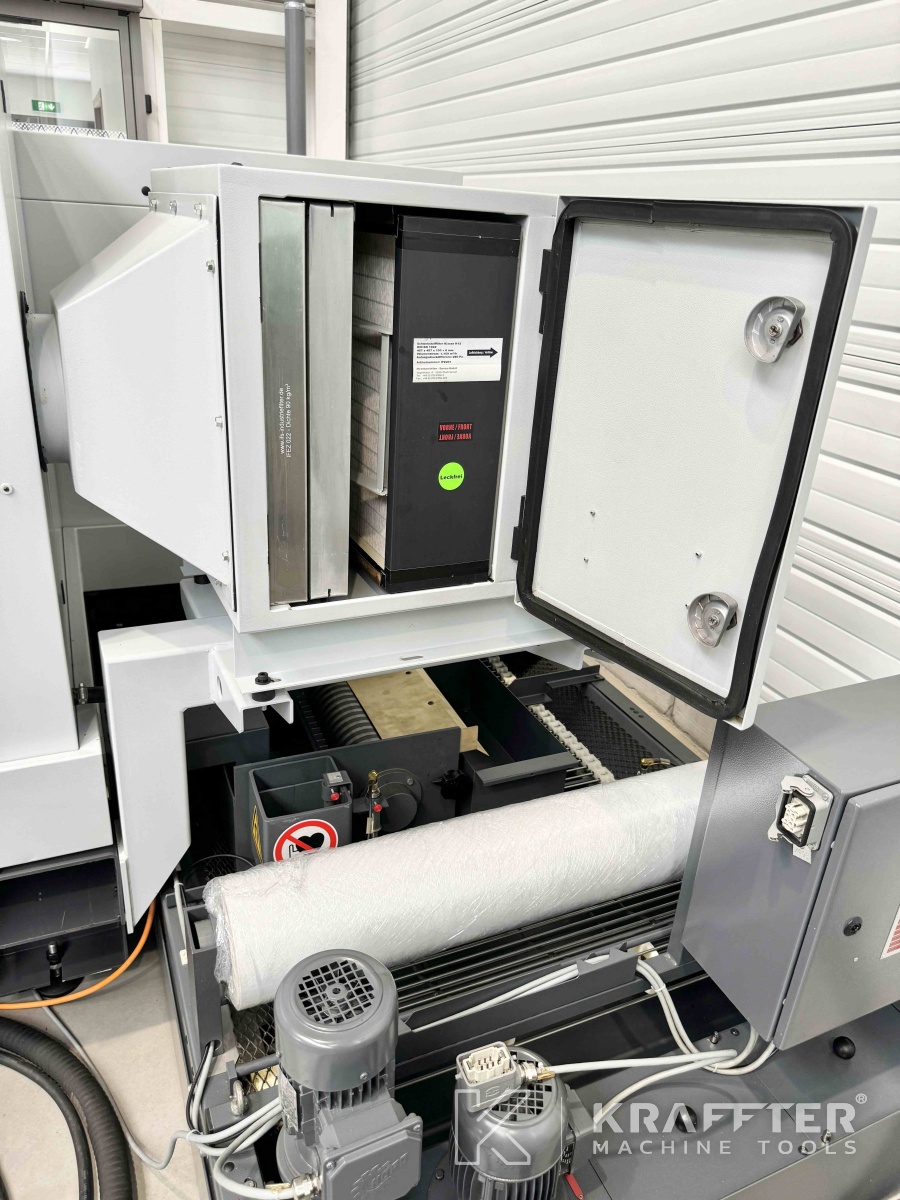

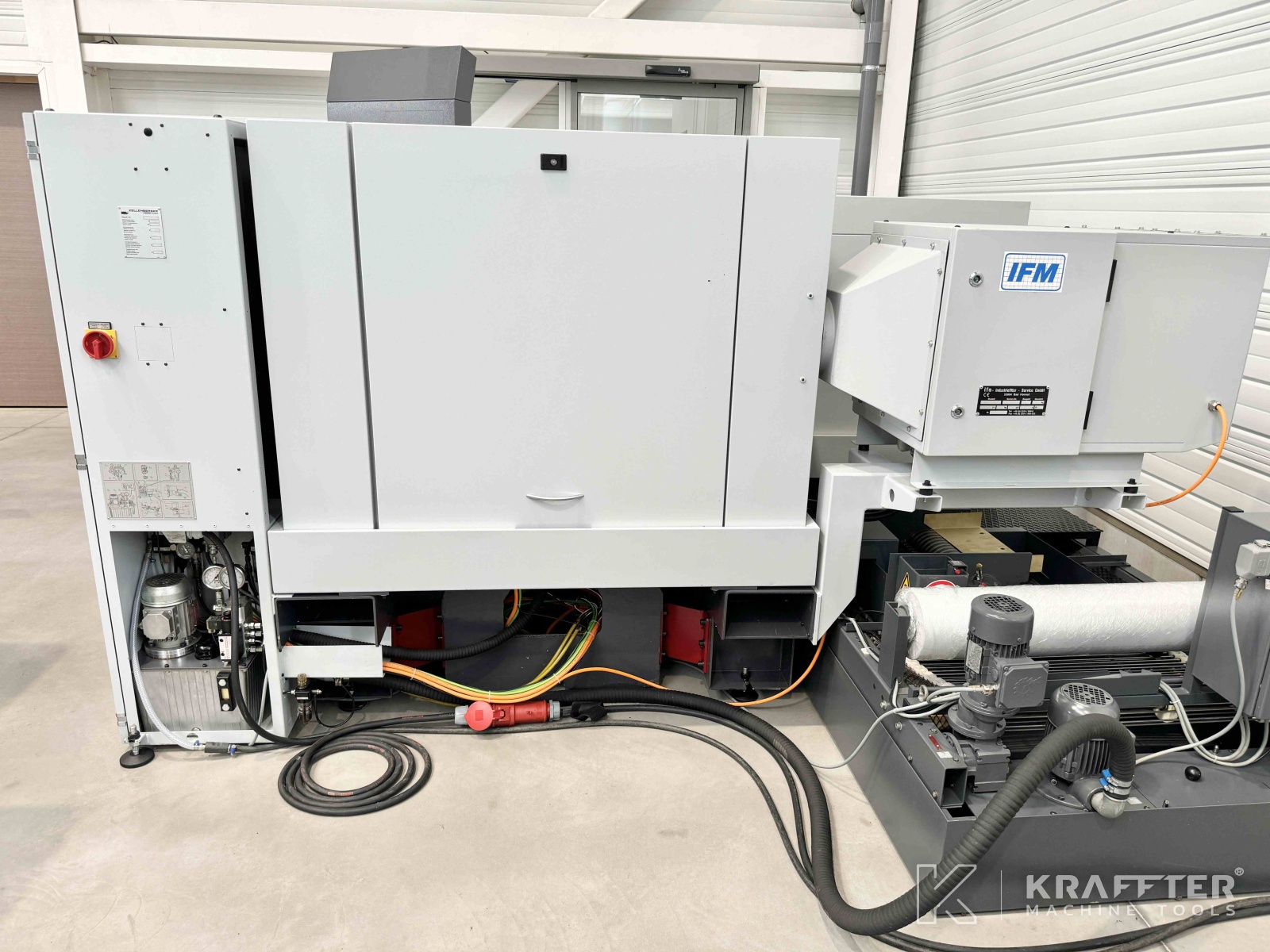

x1 unidad de aspiración de neblina de aceite IFM tipo IFMC 1800

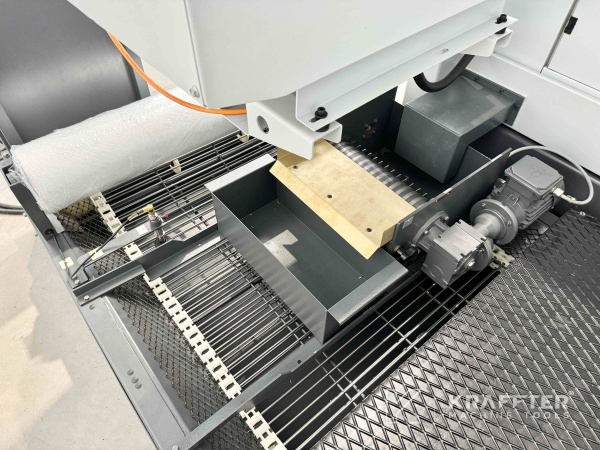

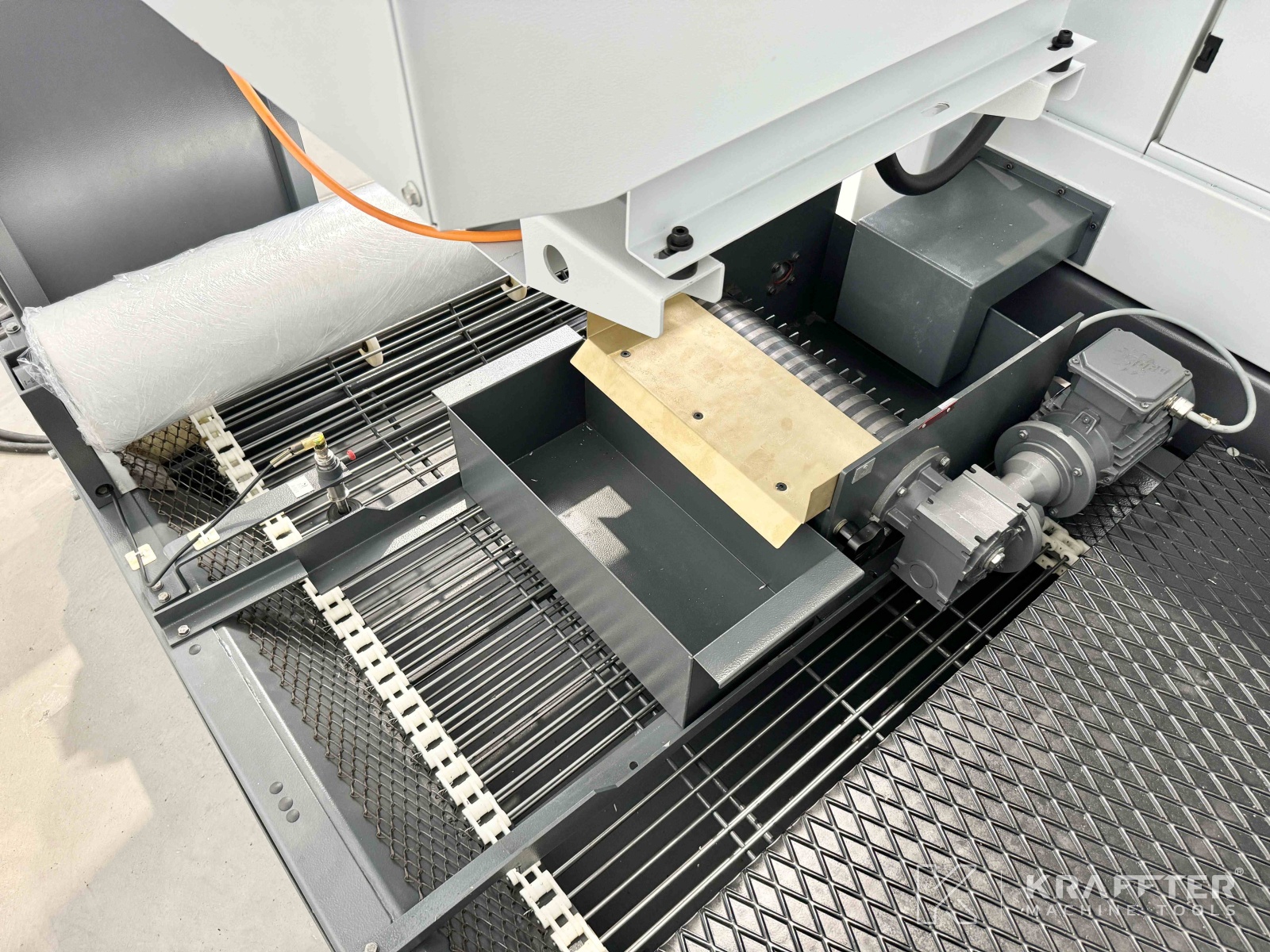

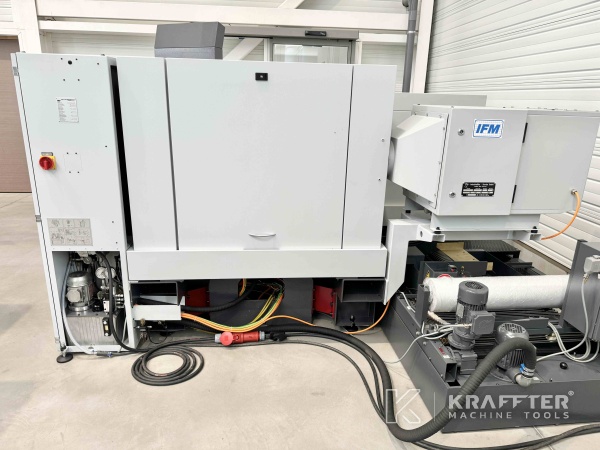

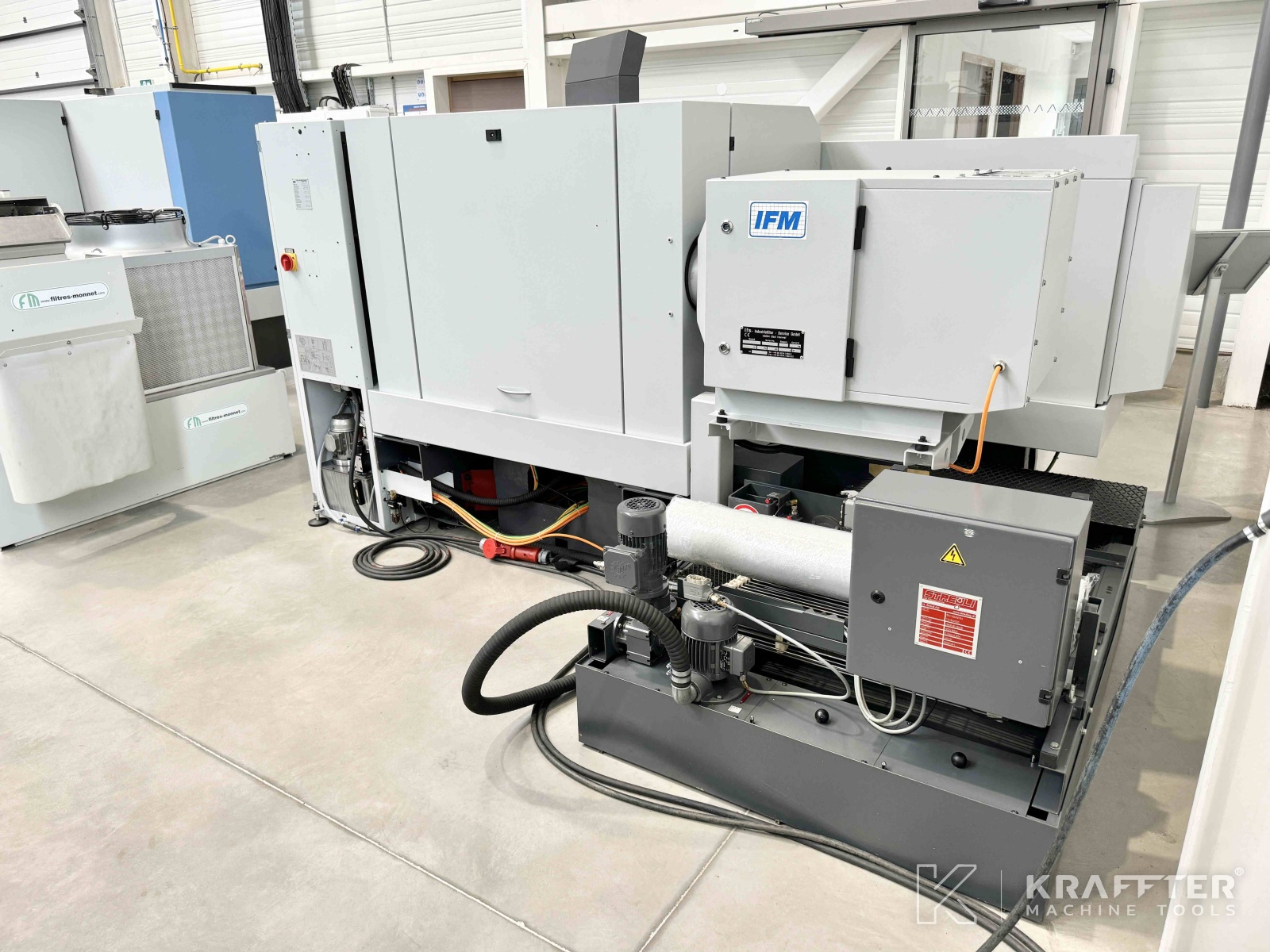

x1 unidad de filtro de papel (375 litros) + separador magnético SPB3-SAMG4 (referencia KELLENBERGER: 4071.01)
x1 sonda parcial MOVOMATIC tipo C25
x1 ajuste fino del tablero

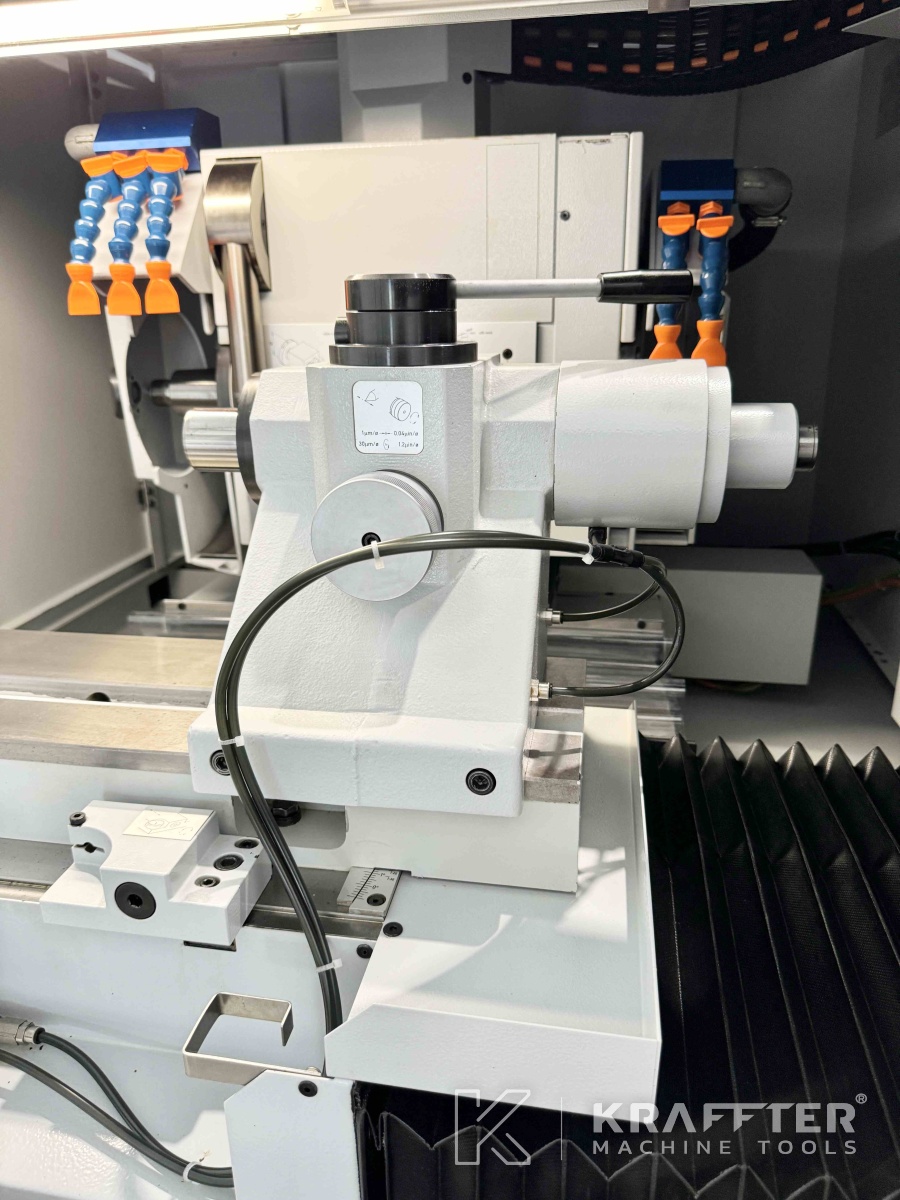

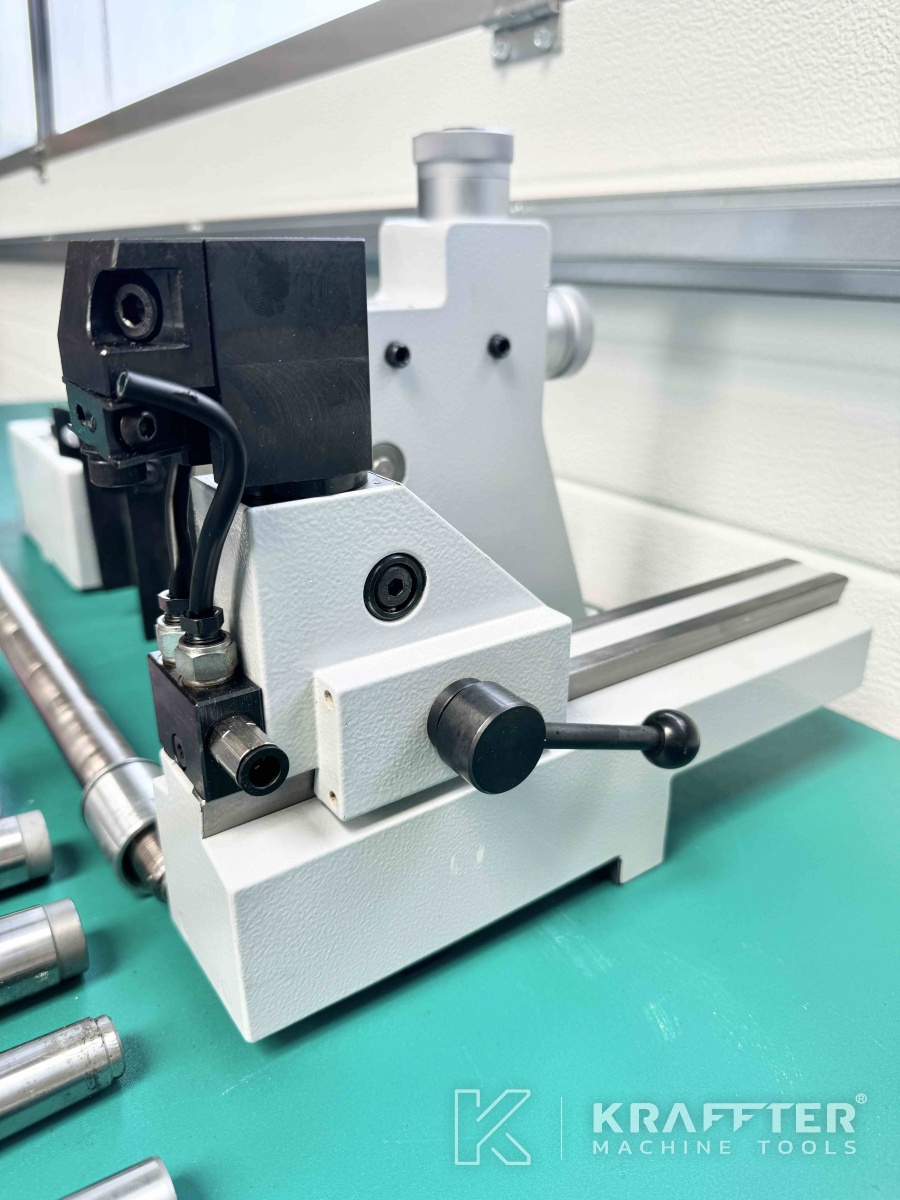

x1 contrapunto con ajuste fino del cono
x1 dispositivo de presurización del contrapunto (sobre cojín de aire para facilitar el reposicionamiento) - referencia KELLENBERGER: 4030.05
x5 bridas de rueda EXTERIOR Ø127 |mm]
x10 tacos porta muelas INTER.
x4 puntas secas

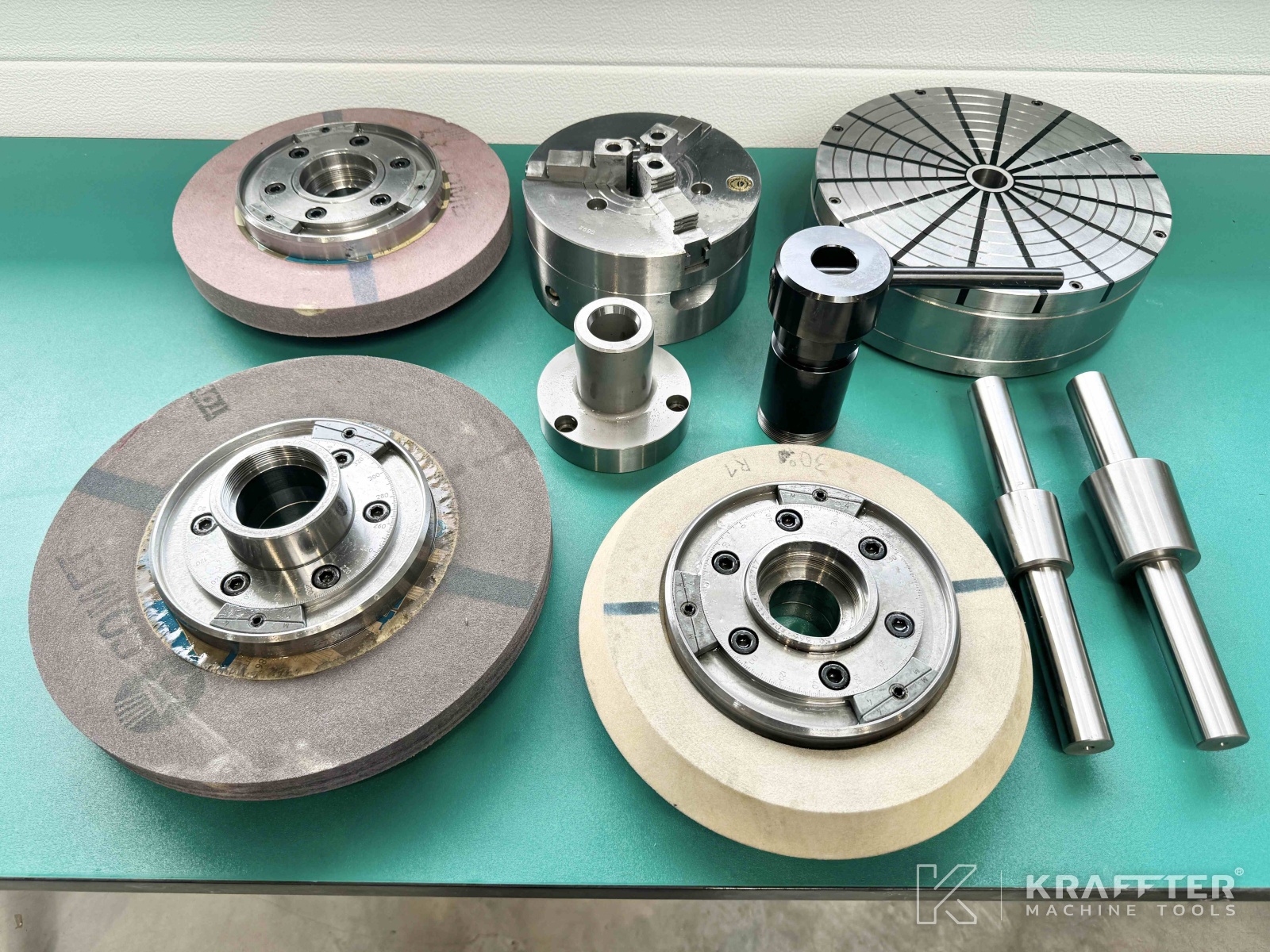

x1 plato de 3 garras Ø205 [mm]
x1 plato magnético Ø300 [mm] - referencia KELLENBERGER: 11010.04
x1 nariz de reducción para montaje de pinzas SCHAUBLIN B32 - referencia KELLENBERGER: 11030.00

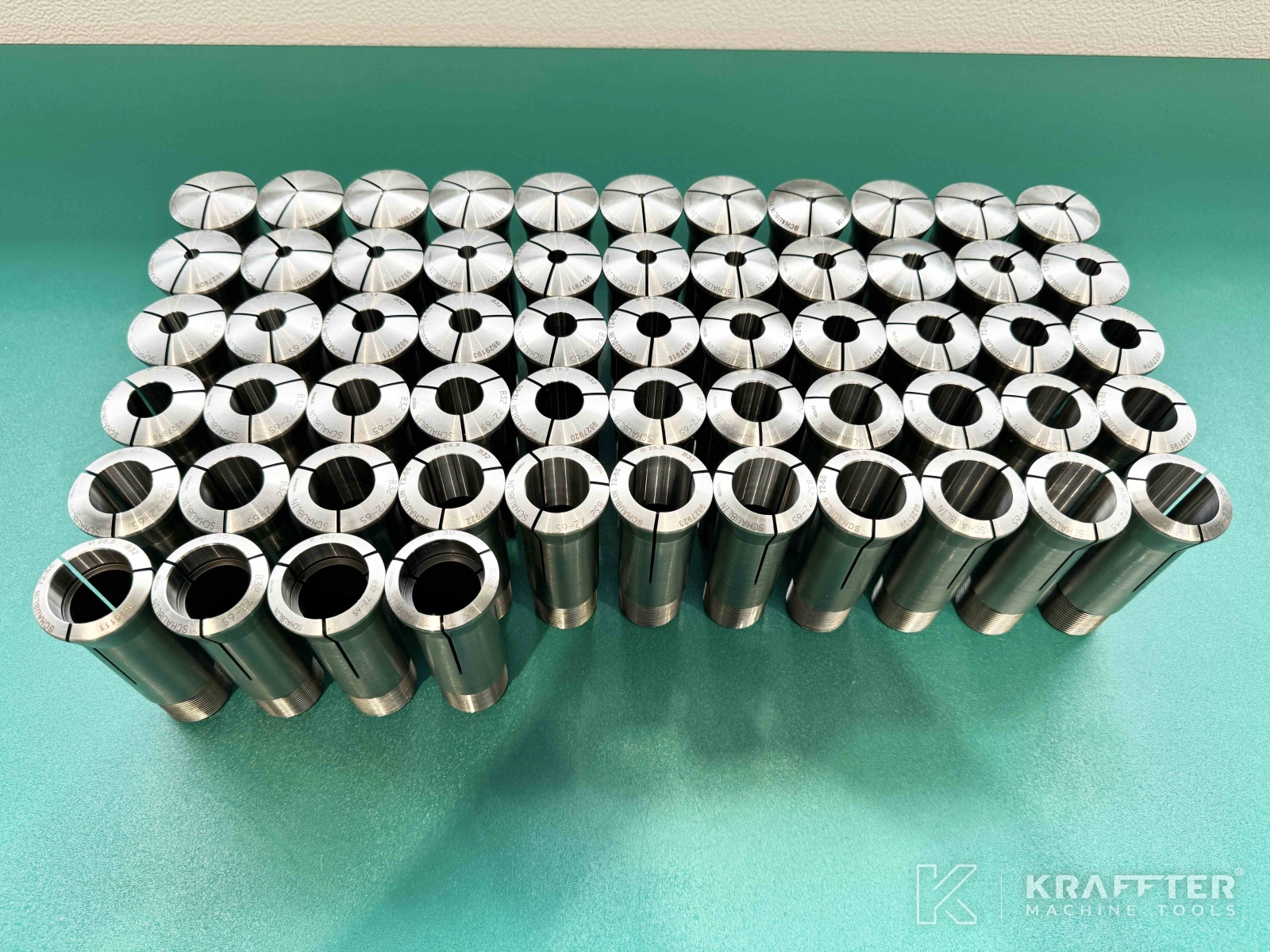

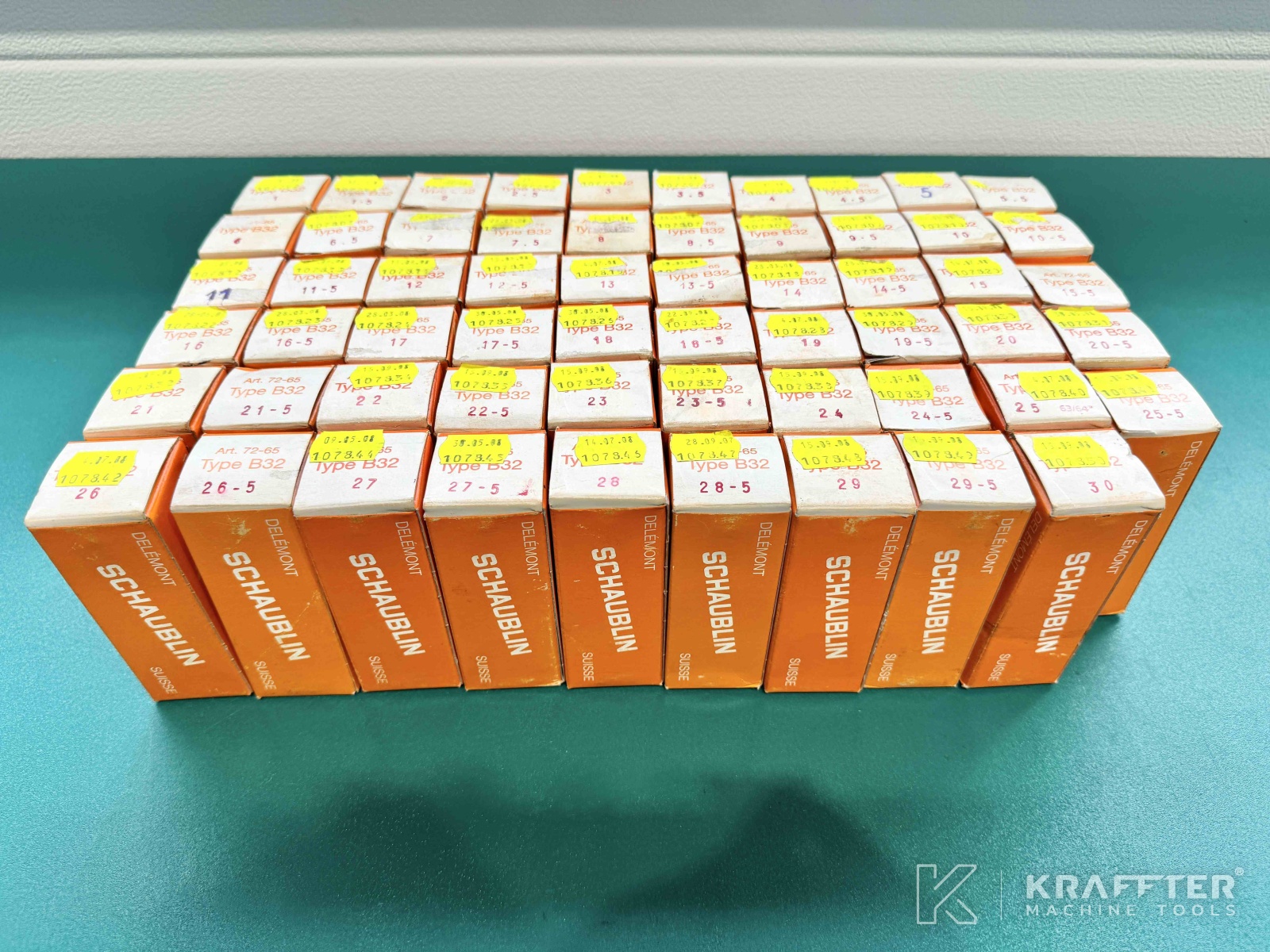

x1 juego de 59 pinzas SCHAUBLIN B32 - referencia KELLENBERGER: 11030.20
x1 empuñadura de mando - referencia KELLENBERGER: 10880.00
x1 juego de 8 pomos de accionamiento - referencia KELLENBERGER: 11040.00
x1 alcance 2 puntas Ø 5 a 80 [mm] - referencia KELLENBERGER: 11200.00

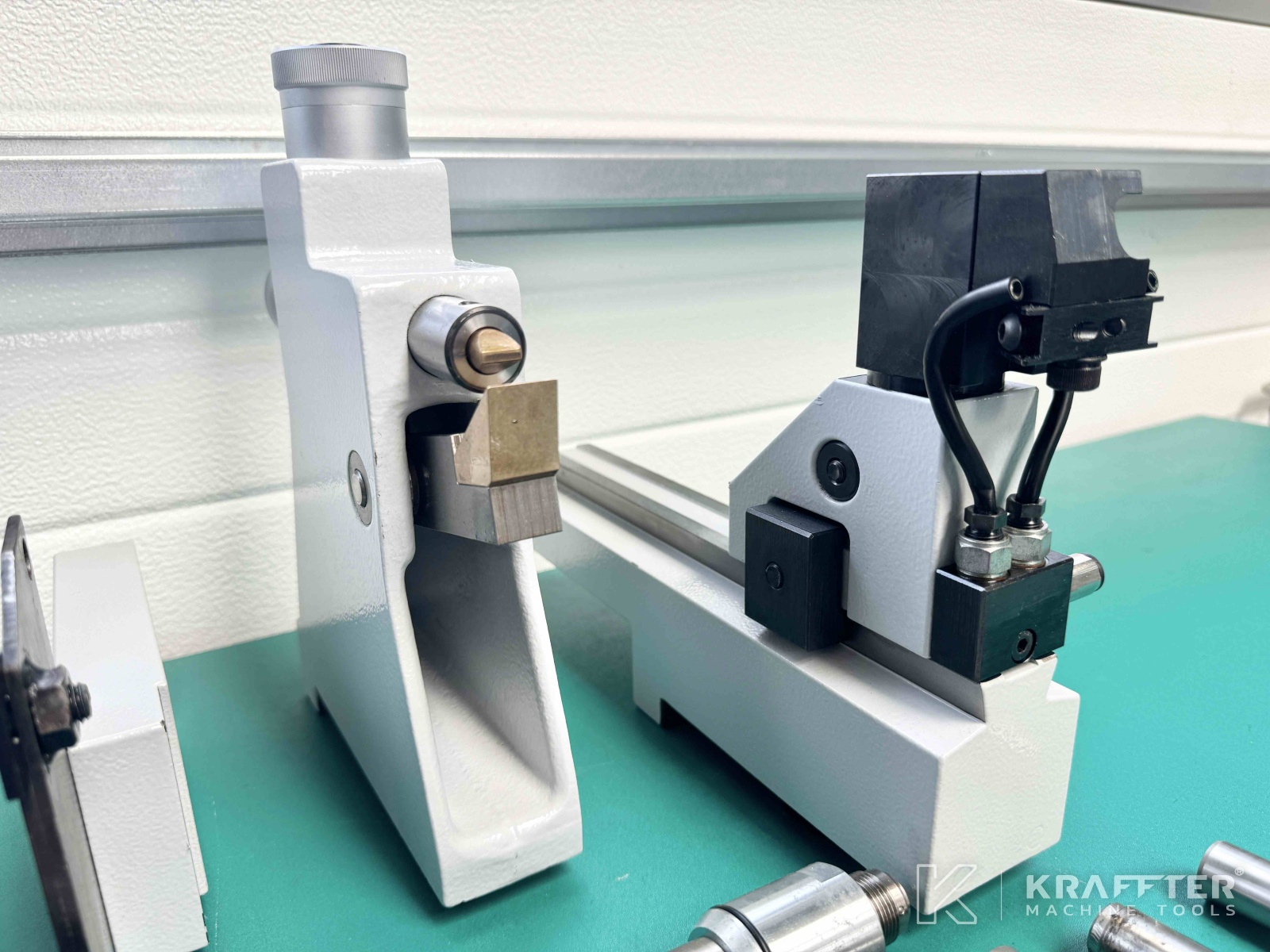

x1 juego de 2 soportes para piezas de trabajo - referencia KELLENBERGER: 11270.00
x1 cortador de diamante montado en mesa - referencia KELLENBERGER: 11310.00
x2 eje de equilibrado

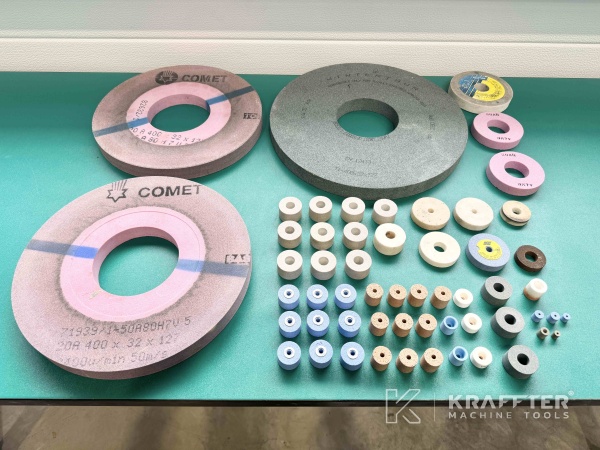

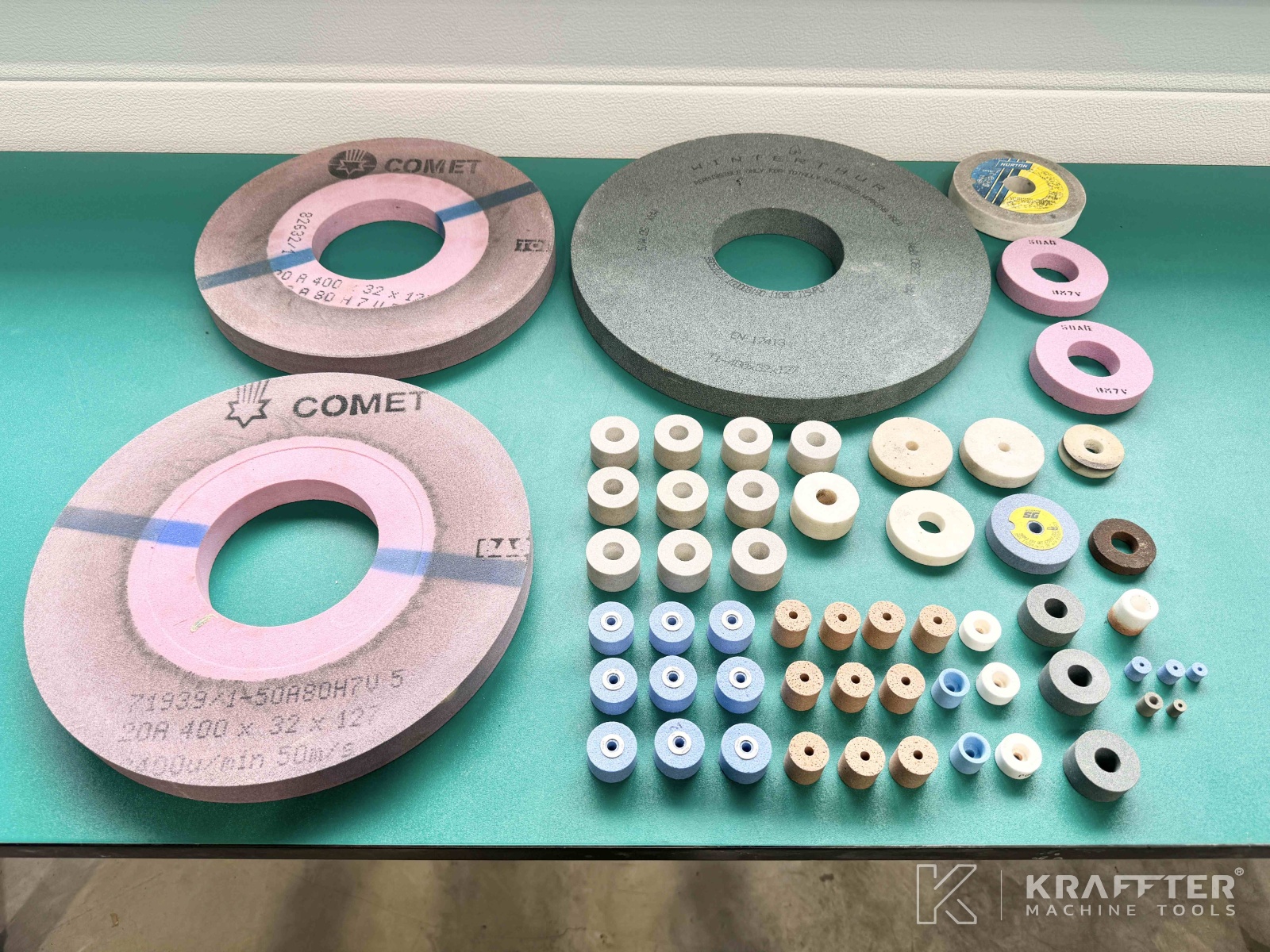

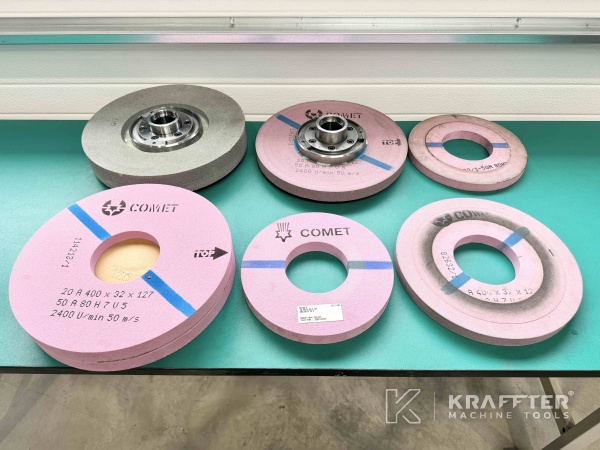

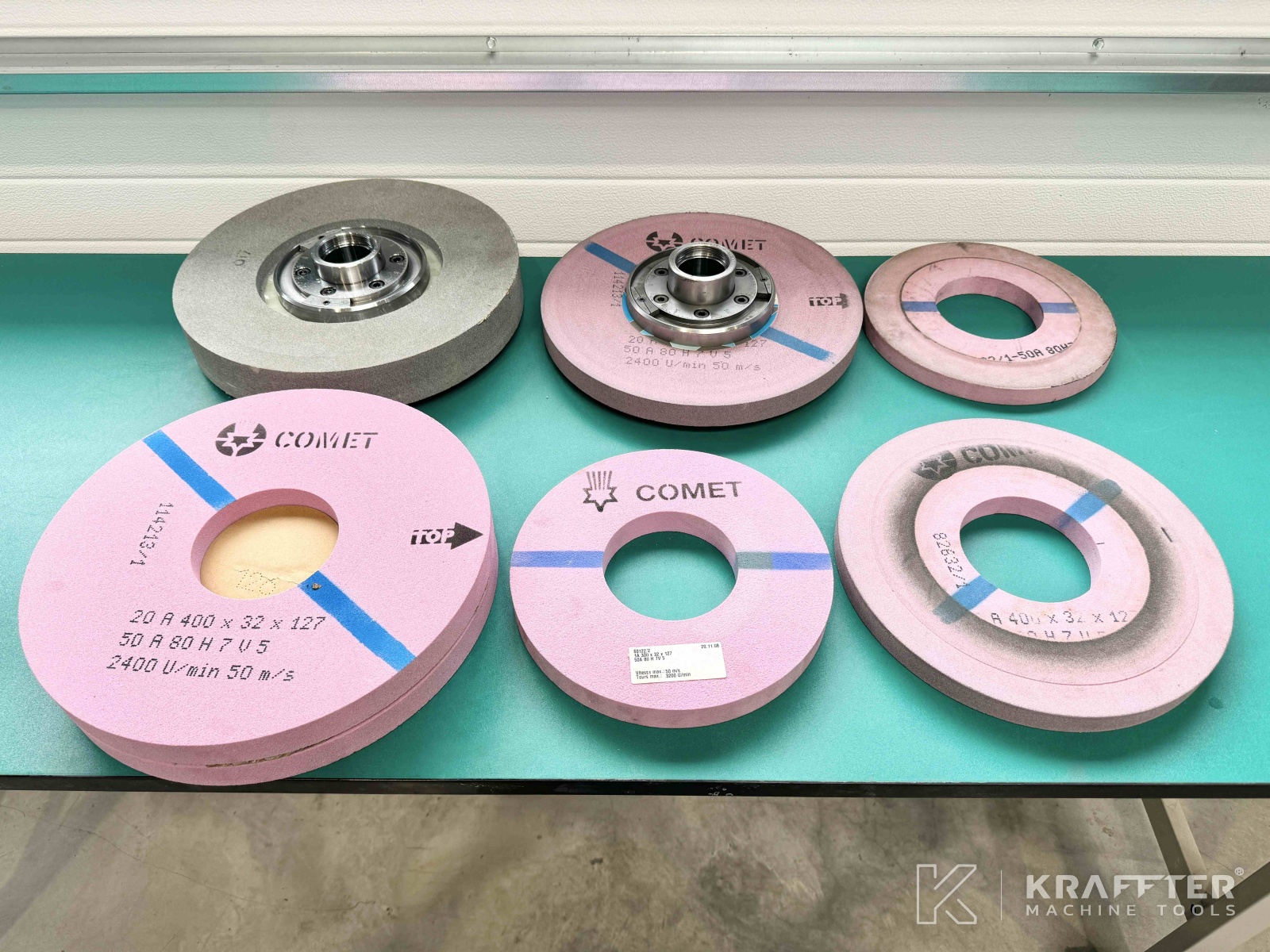

x1 juego de muelas INTER / EXTERIOR

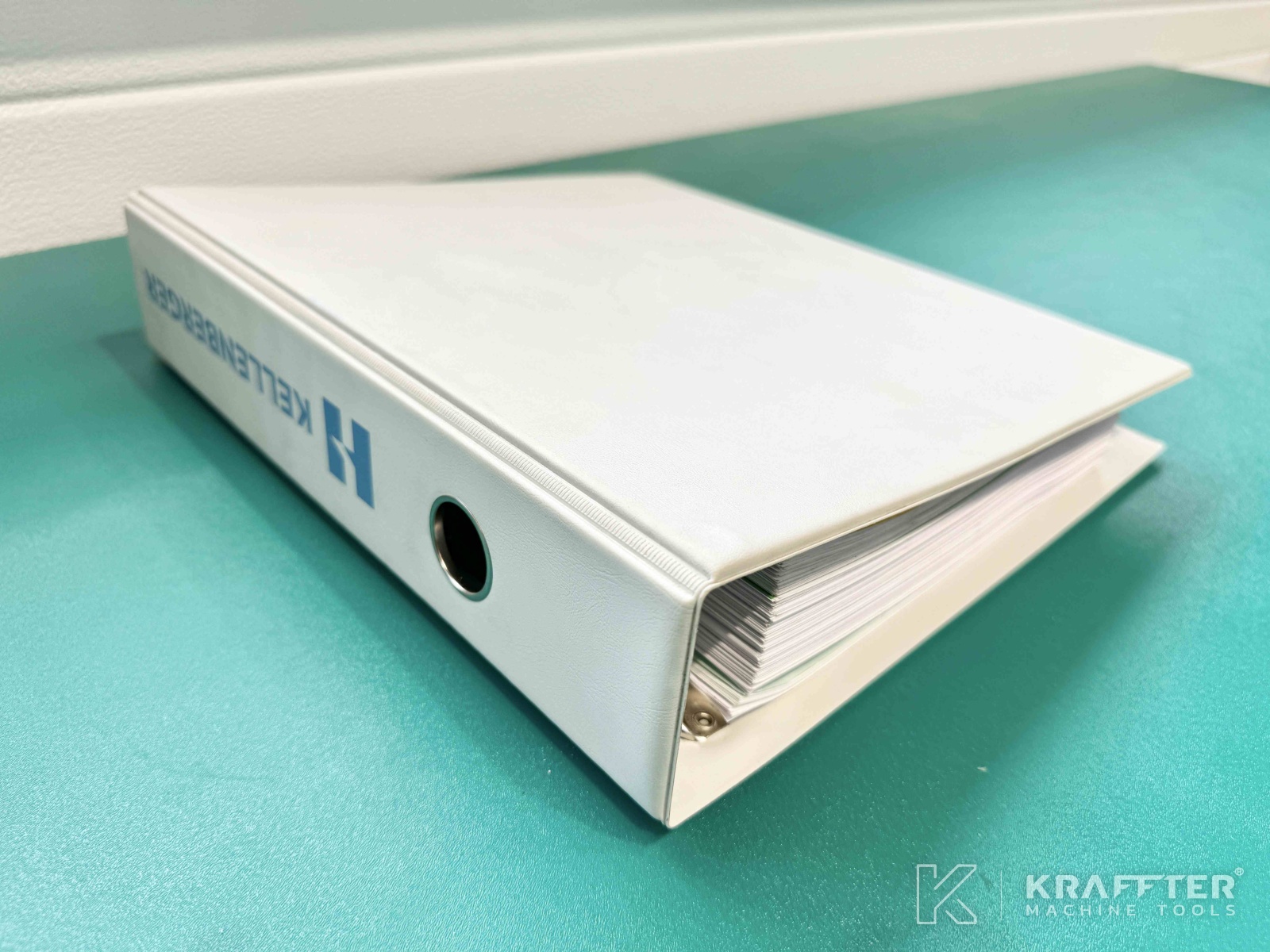

x1 manual técnico
