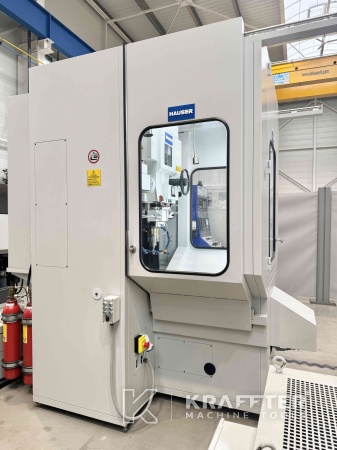

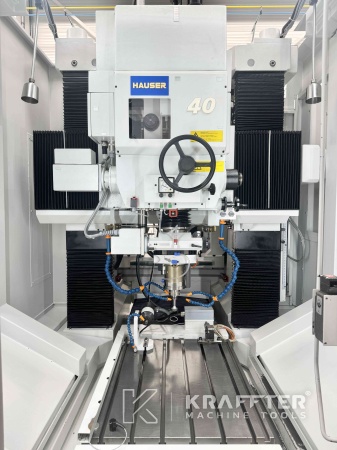

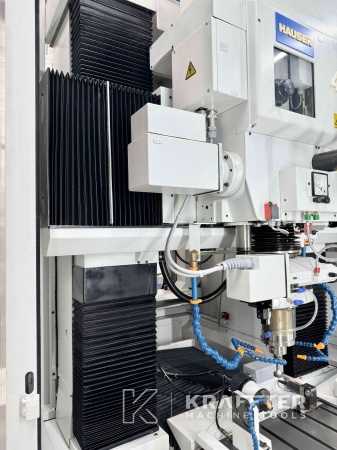

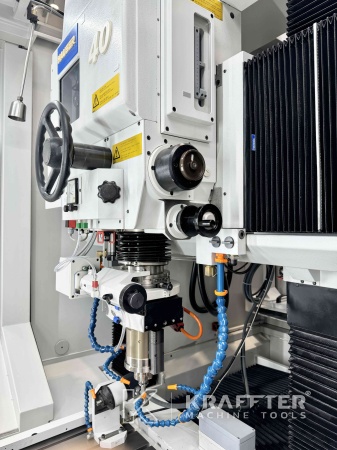

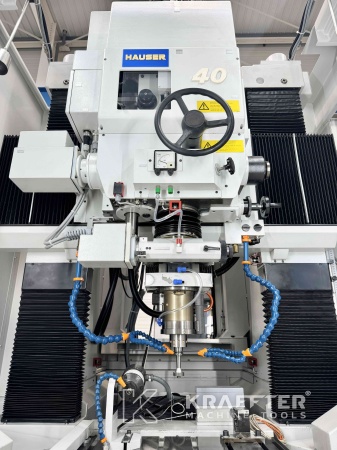

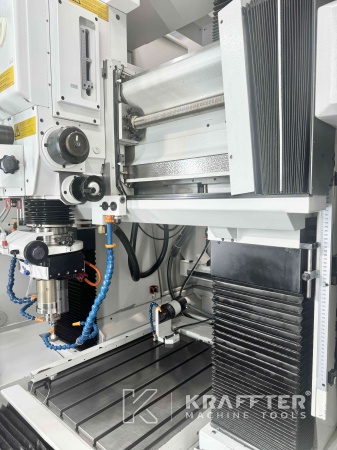

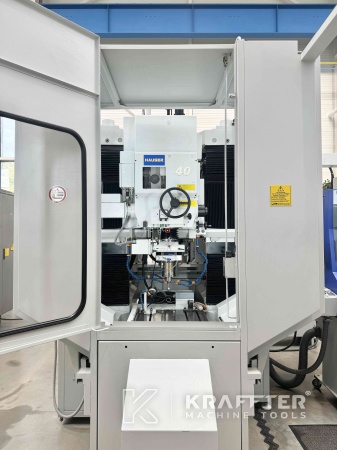

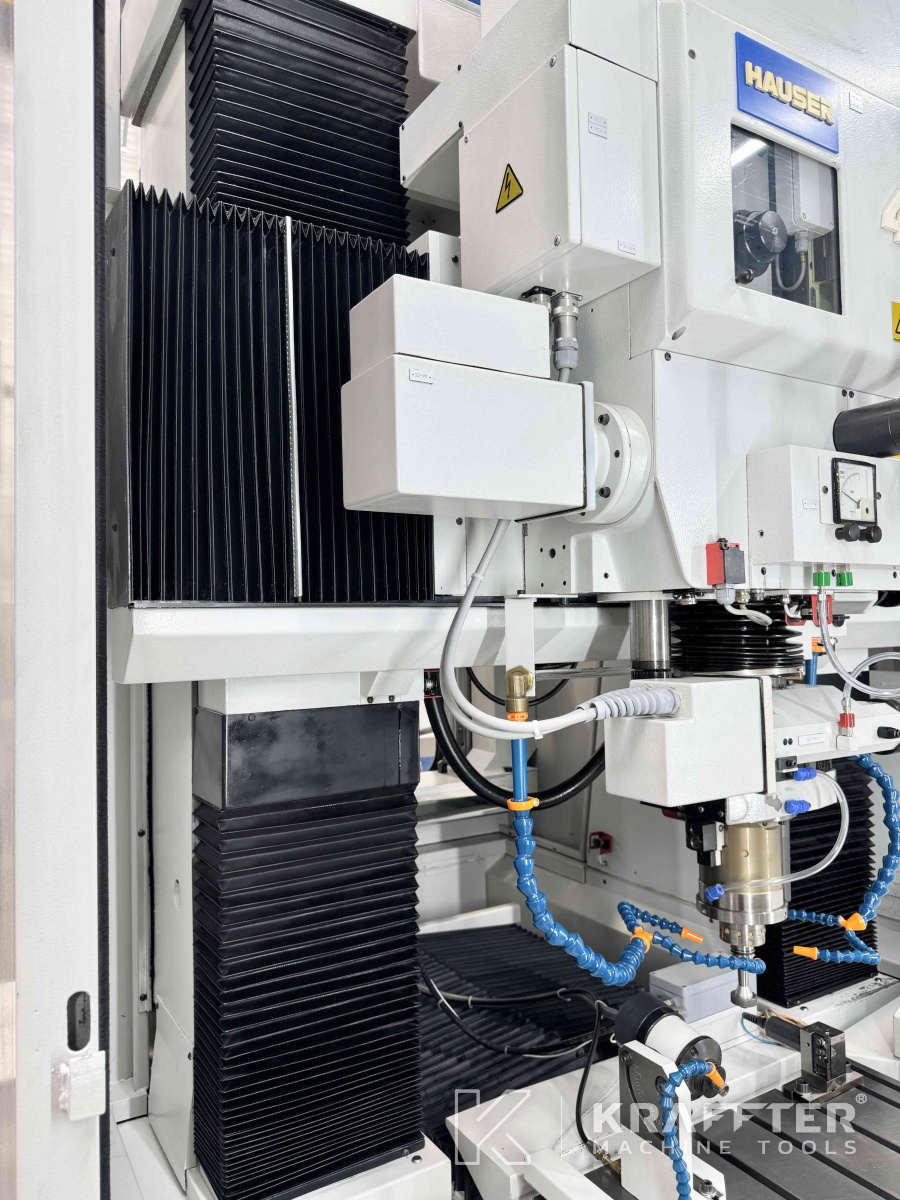

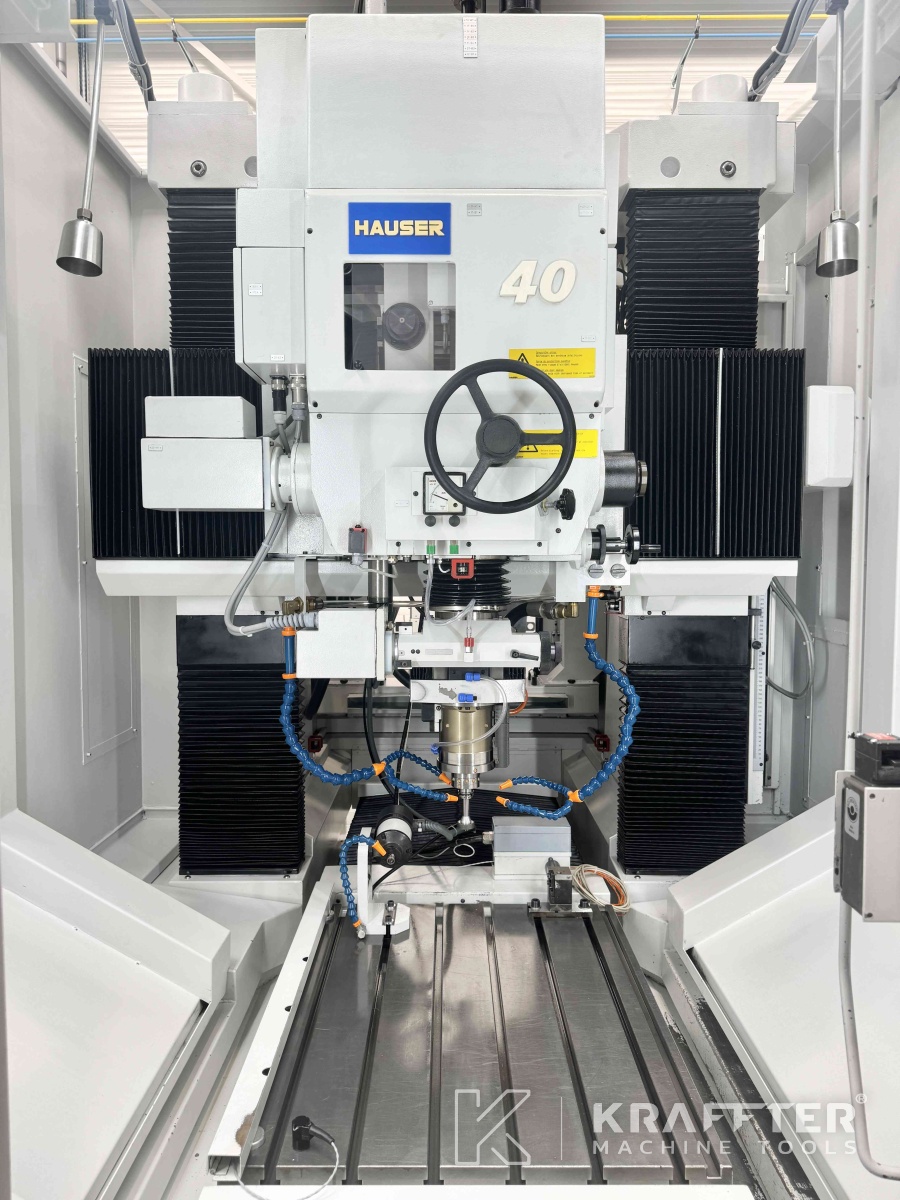

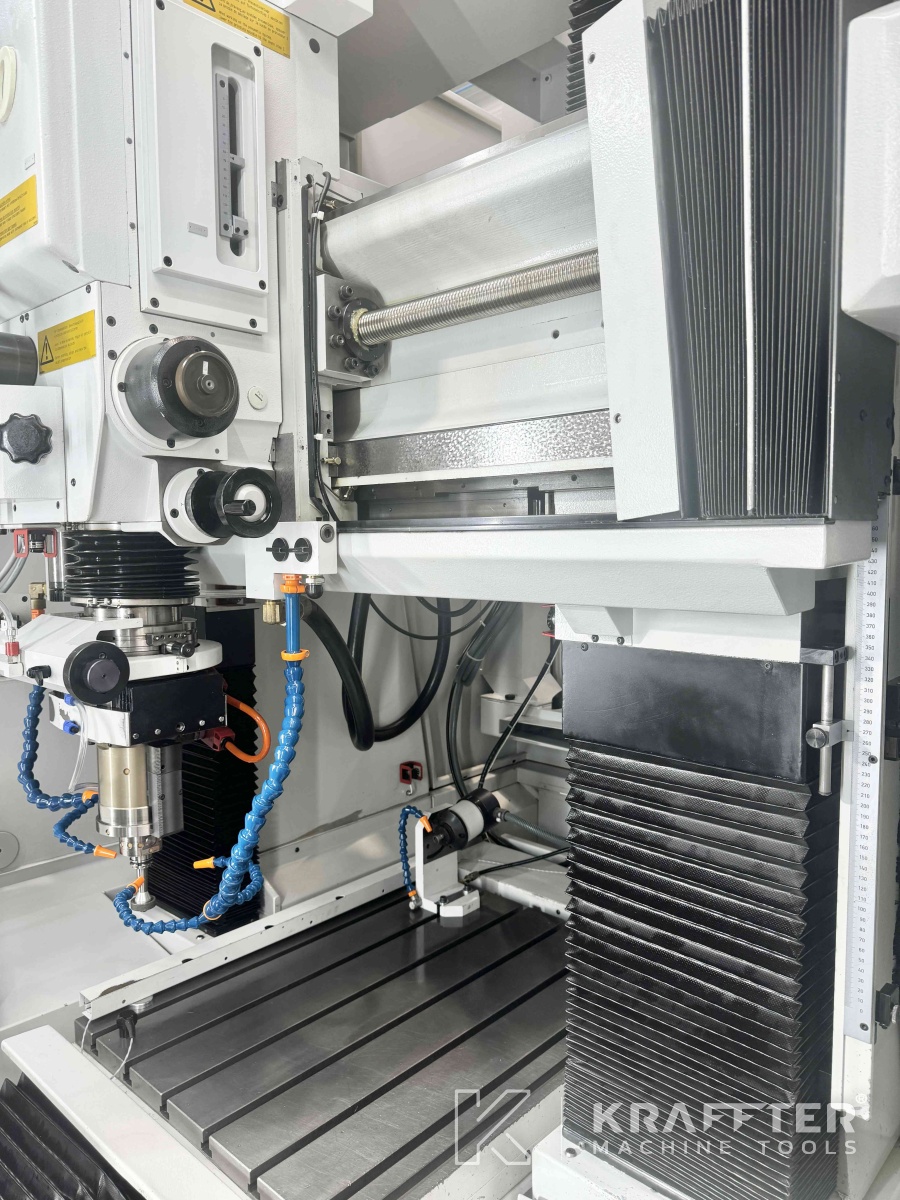

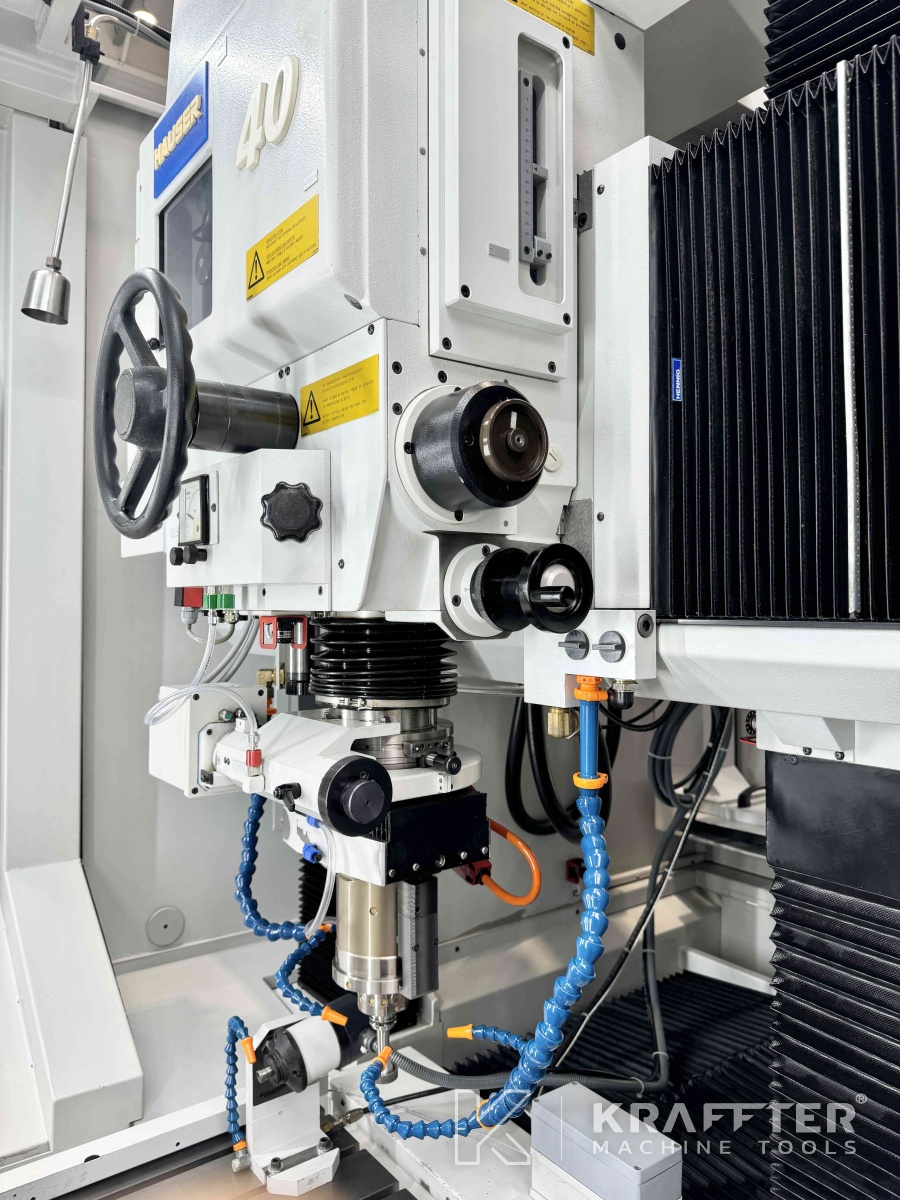

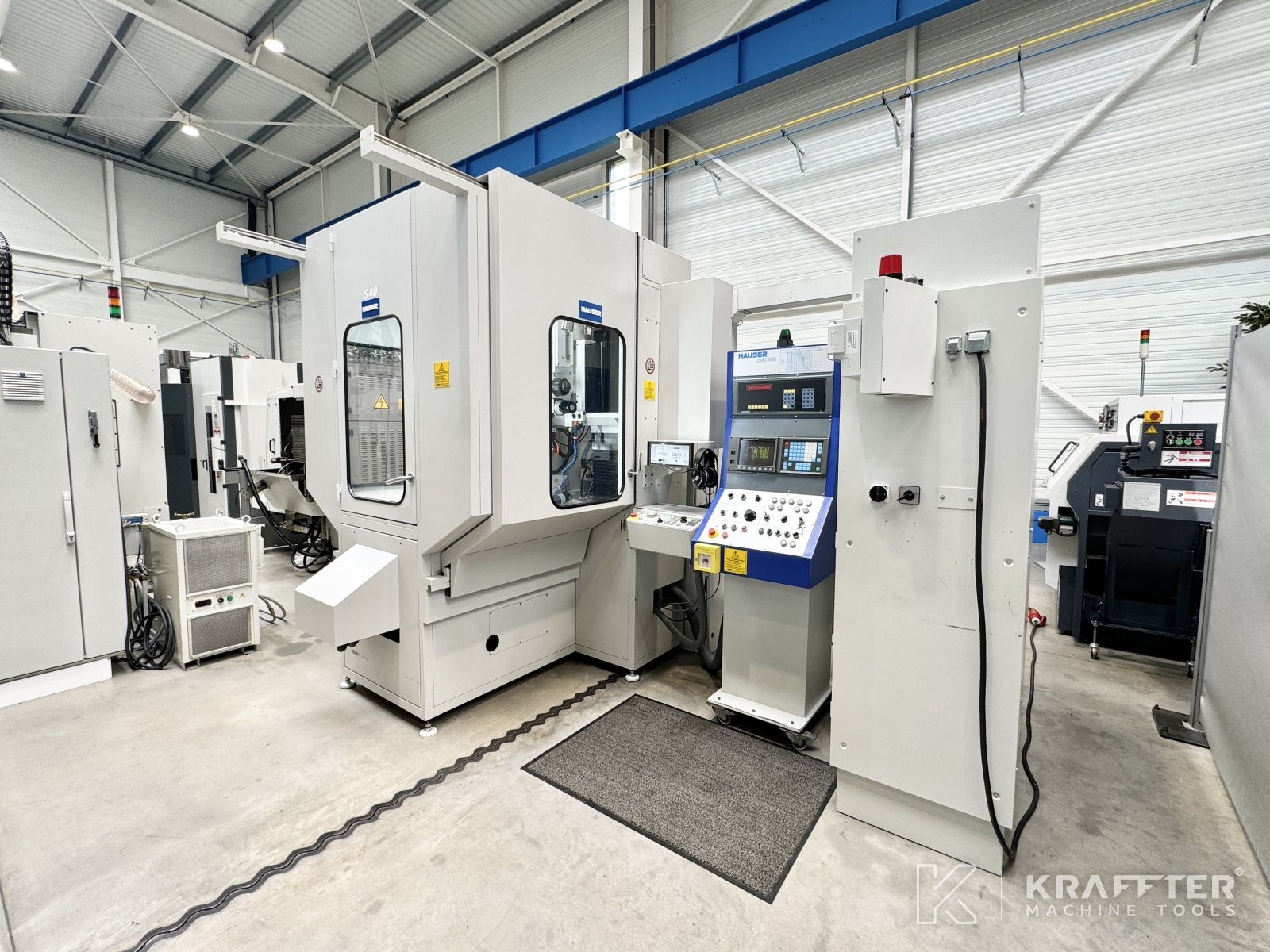

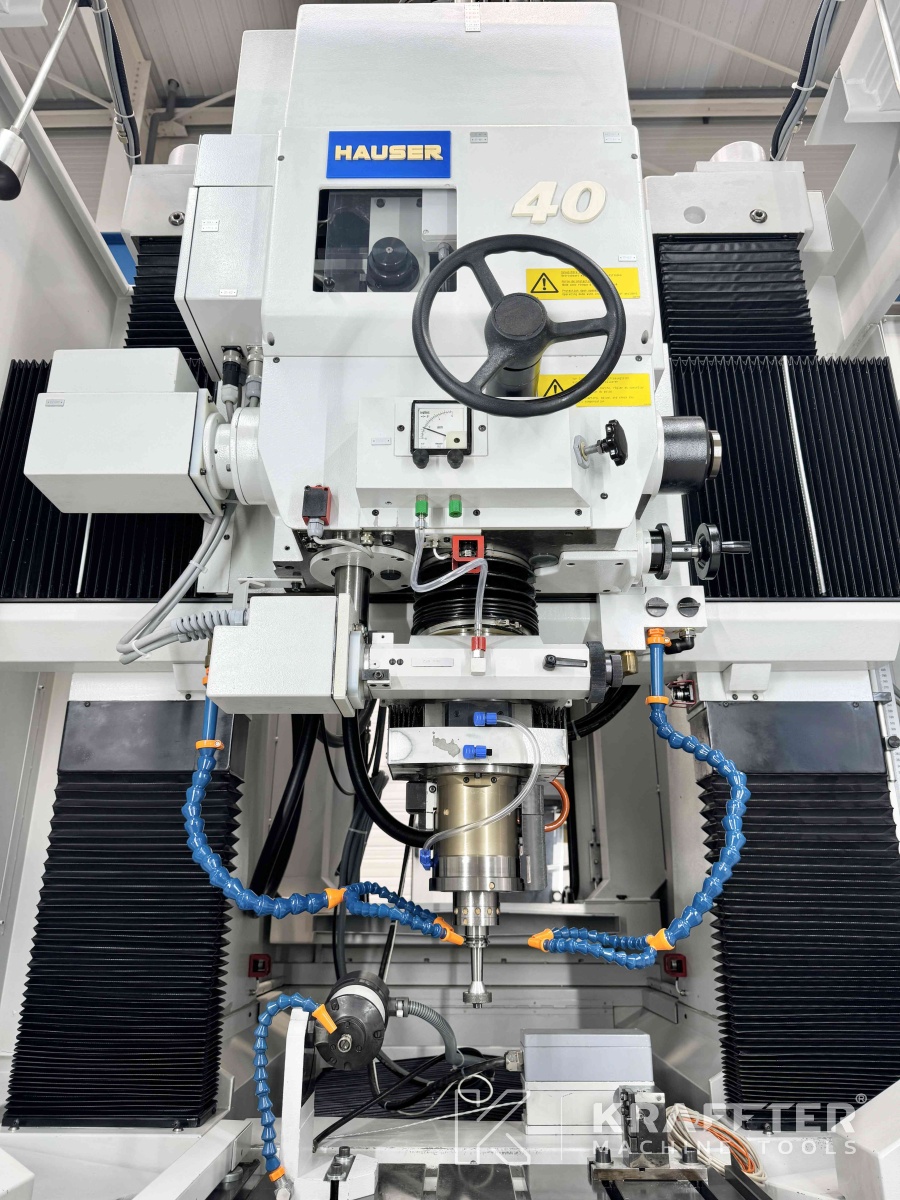

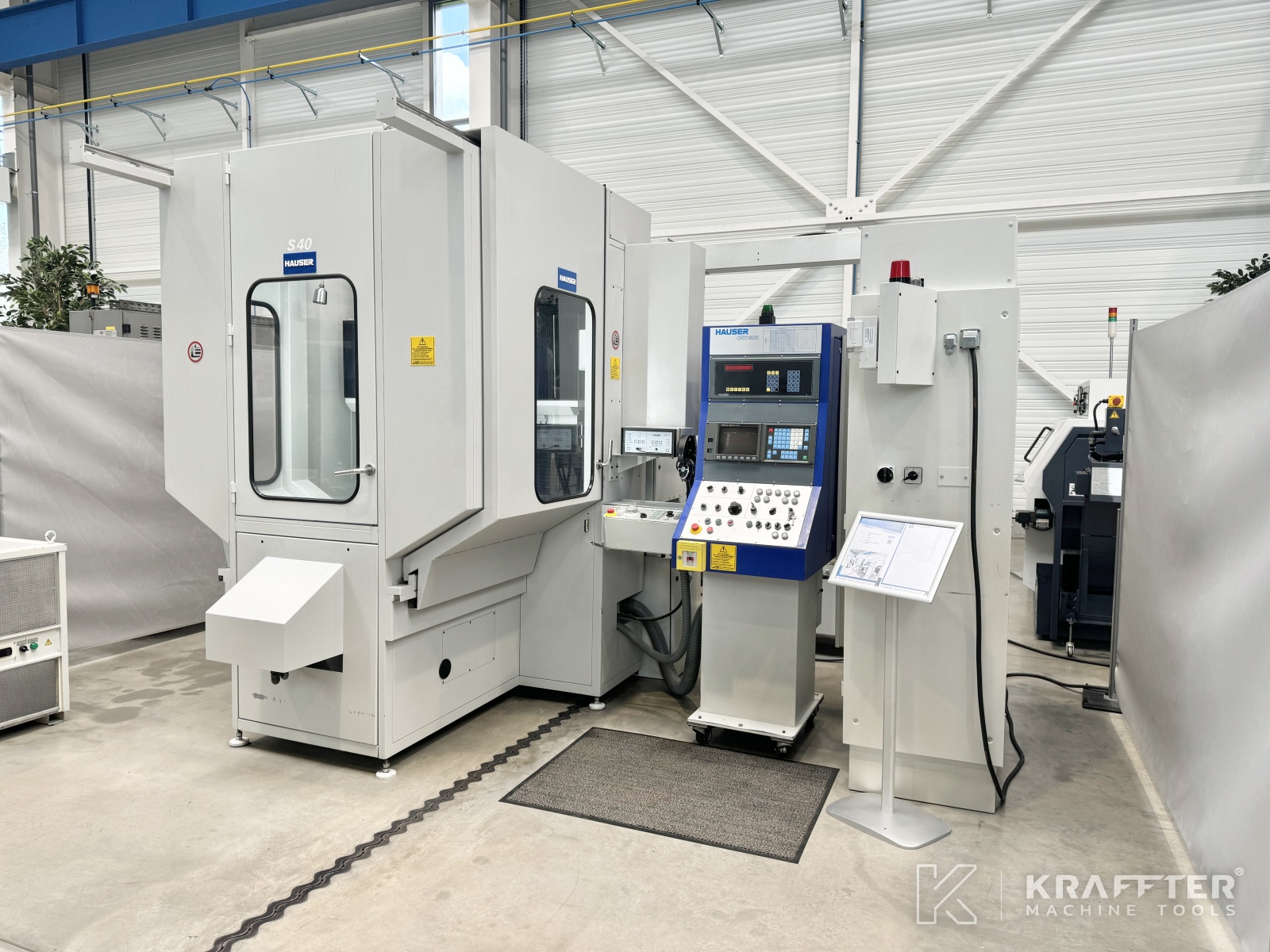

Tipo de máquina : Rectificadora por coordenadas
Marca : HAUSER
N° de stock: 90123
Modelo : S40-400
Año : 1996
Ubicación : 73240 St-Genix-les-Villages, FRANCE
Descargar ficha técnica
Espere por favorSolicitar presupuesto
Especificaciones técnicas
Velocidad máxima de desplazamiento del eje W
800 [mm/min]
Recorrido del eje X
650 [mm]
Velocidad máxima de desplazamiento del eje X
4000 [mm/min]
Velocidad de avance de trabajo eje X
0 - 1800 [mm/min] [mm/min]
Recorrido del eje Y
450 [mm]
Velocidad de avance de trabajo eje Y
0 - 1800 [mm/min] [mm/min]
Recorrido del eje Z
130 [mm]
Velocidad mínima de desplazamiento del eje Z
0.5 [mm/min]
Velocidad máxima de desplazamiento del eje Z
12000 [mm/min]
Frecuencia de recorrido del eje Z
max. 4 [Hz]
Velocidad del eje C (planetario)
5 - 250 [rpm]
Recorrido del eje U (avance radial)
5.5 [mm]
Distancia entre columnas
750 [mm]

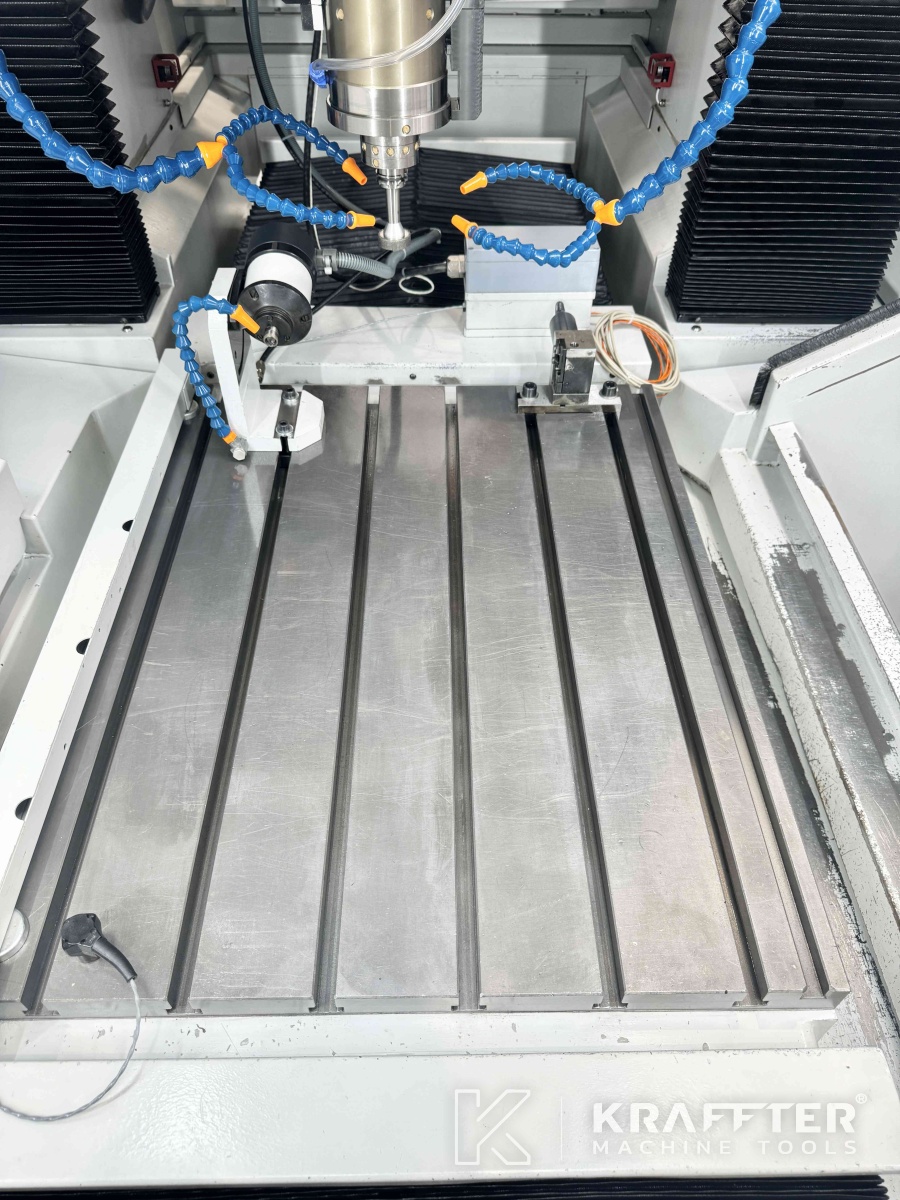

Longitud de mesa
770 [mm]
Anchura de la mesa
630 [mm]
Paso libre entre el motor de rectificado y la mesa
585 [mm]
Peso máximo admisible sobre la mesa
500 [Kg]
Suministro de tensión
400 [V]
Peso
4550 [Kg]
Información adicional

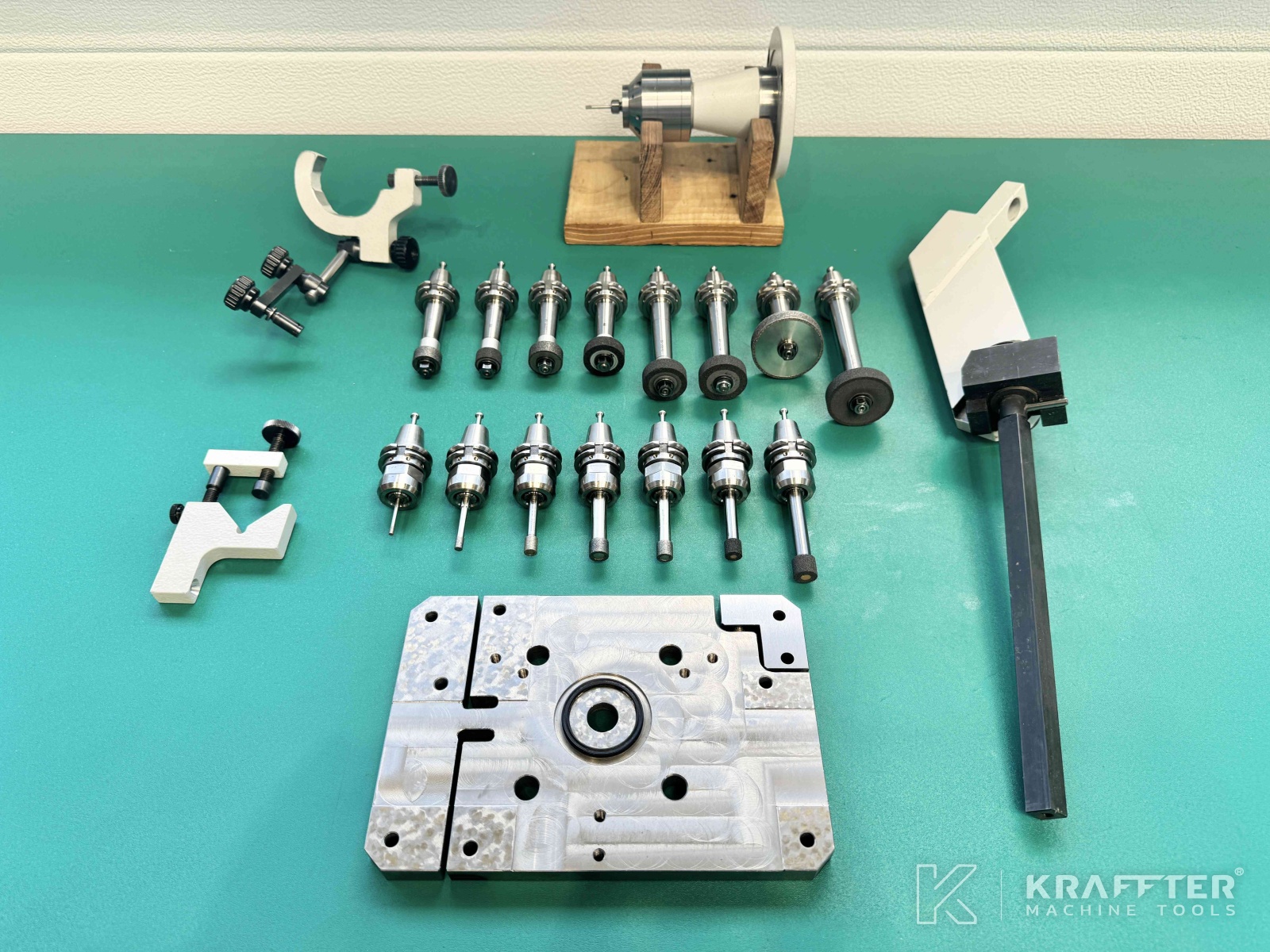

EQUIPAMIENTO INCLUIDO:

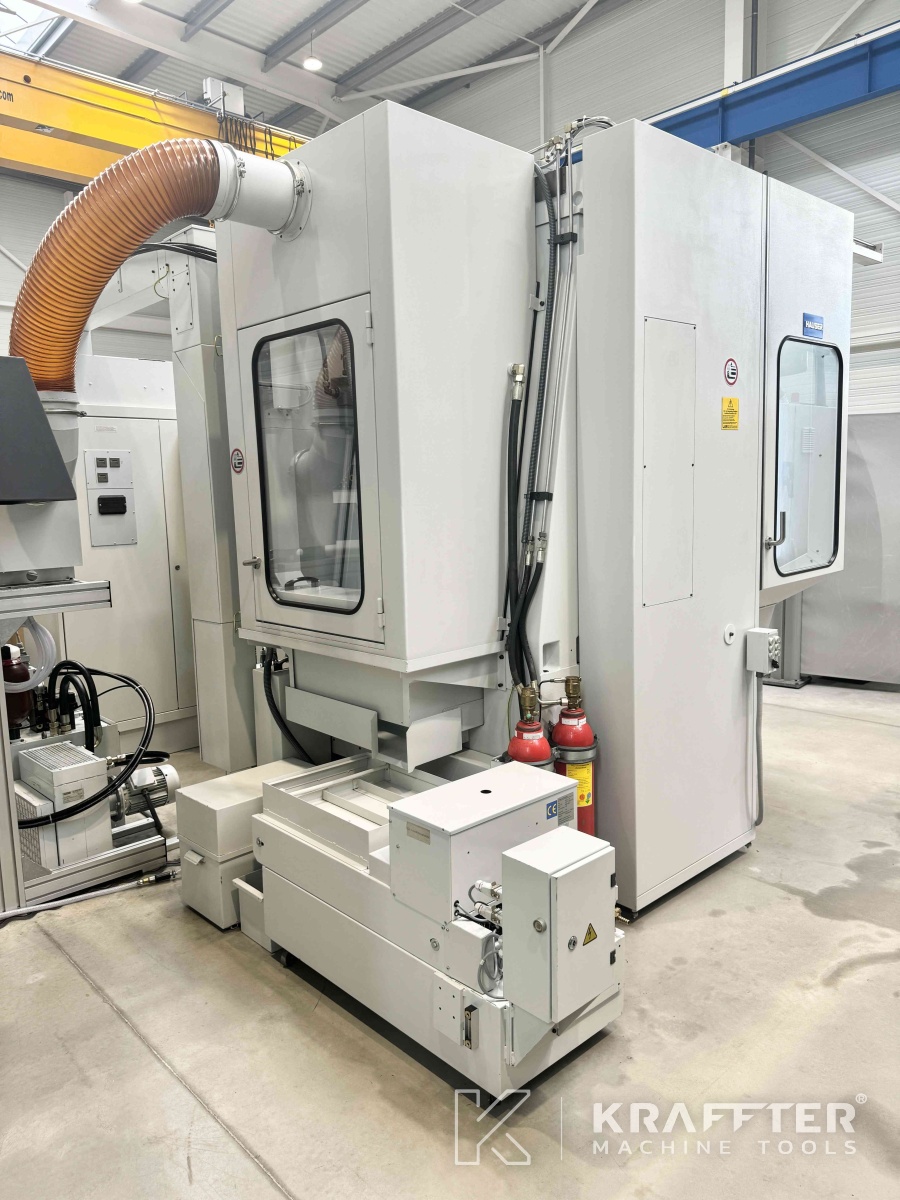

x1 pack HI-CUT que incluye:

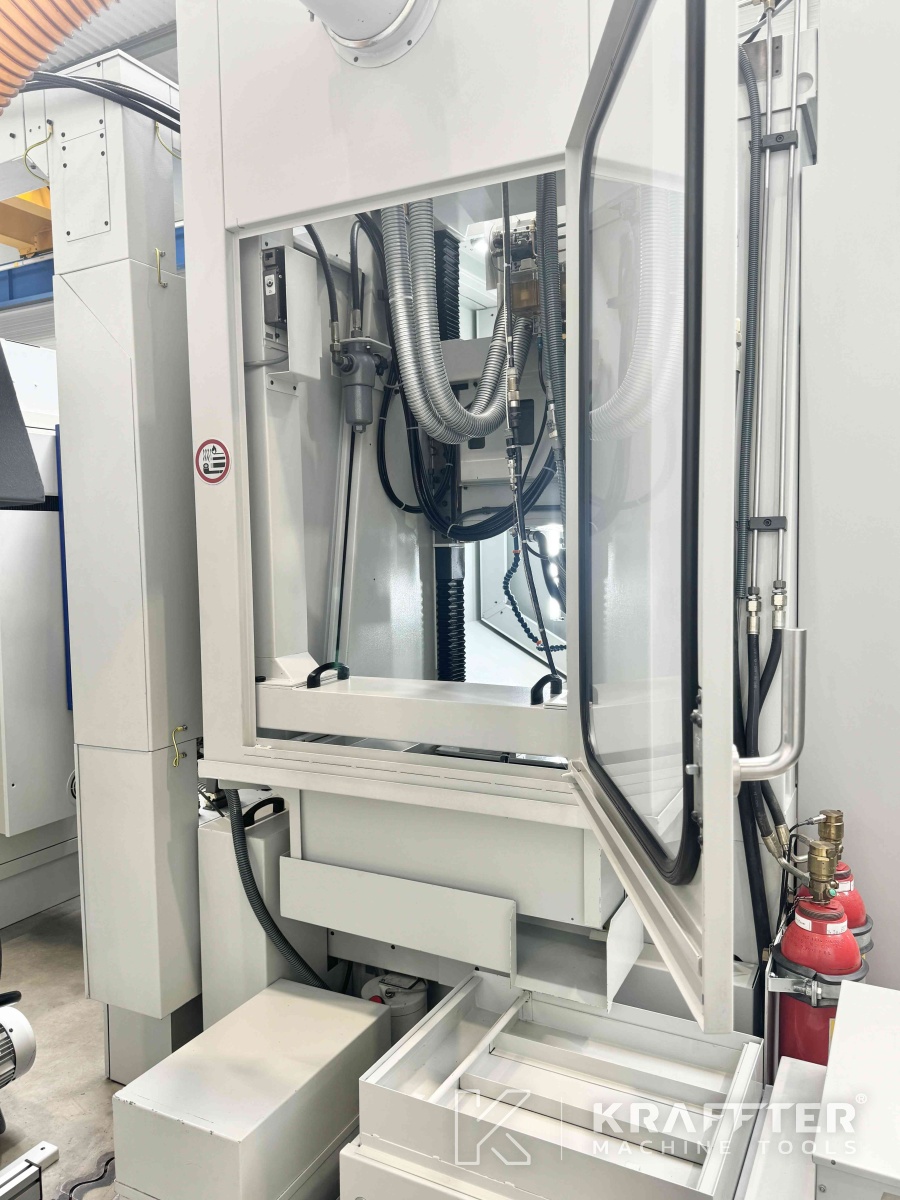

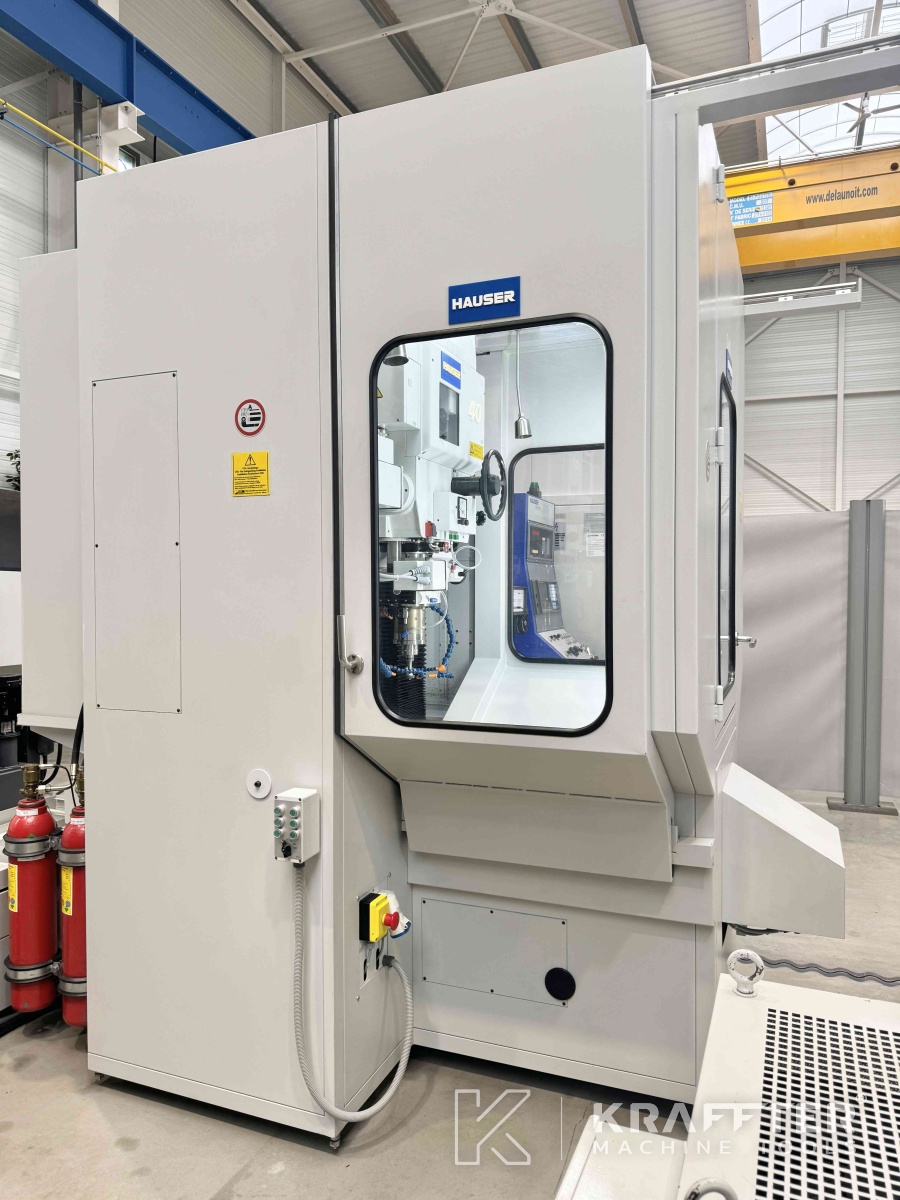

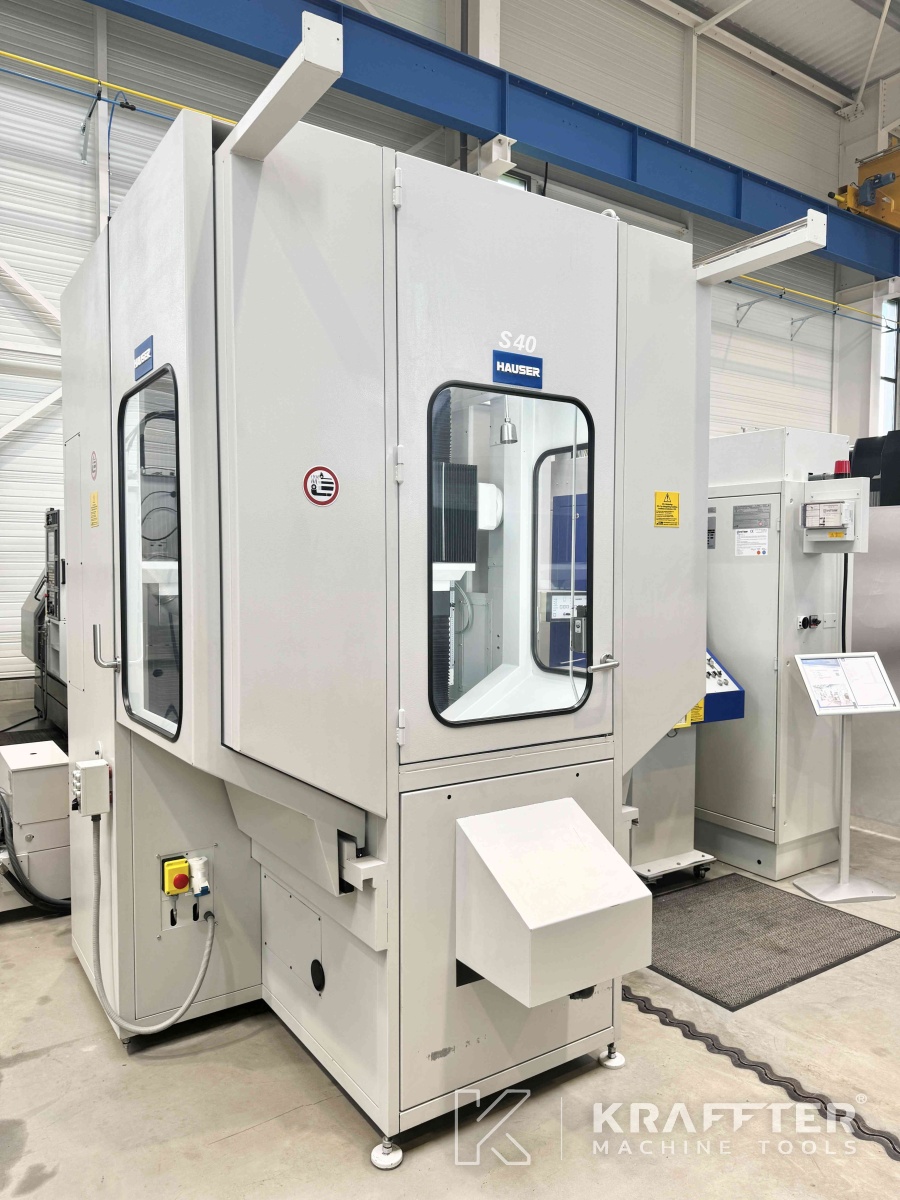

-protección de la zona de trabajo

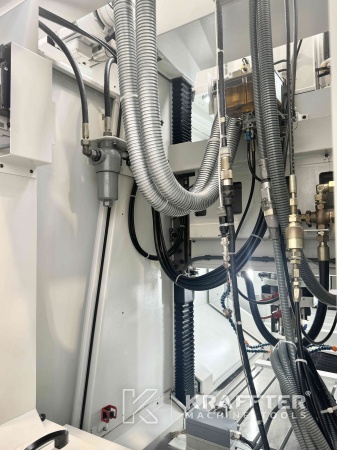

-sistema de escape con filtro de aire electrostático
-sistema de protección contra incendios (a evaluar por un organismo cualificado)

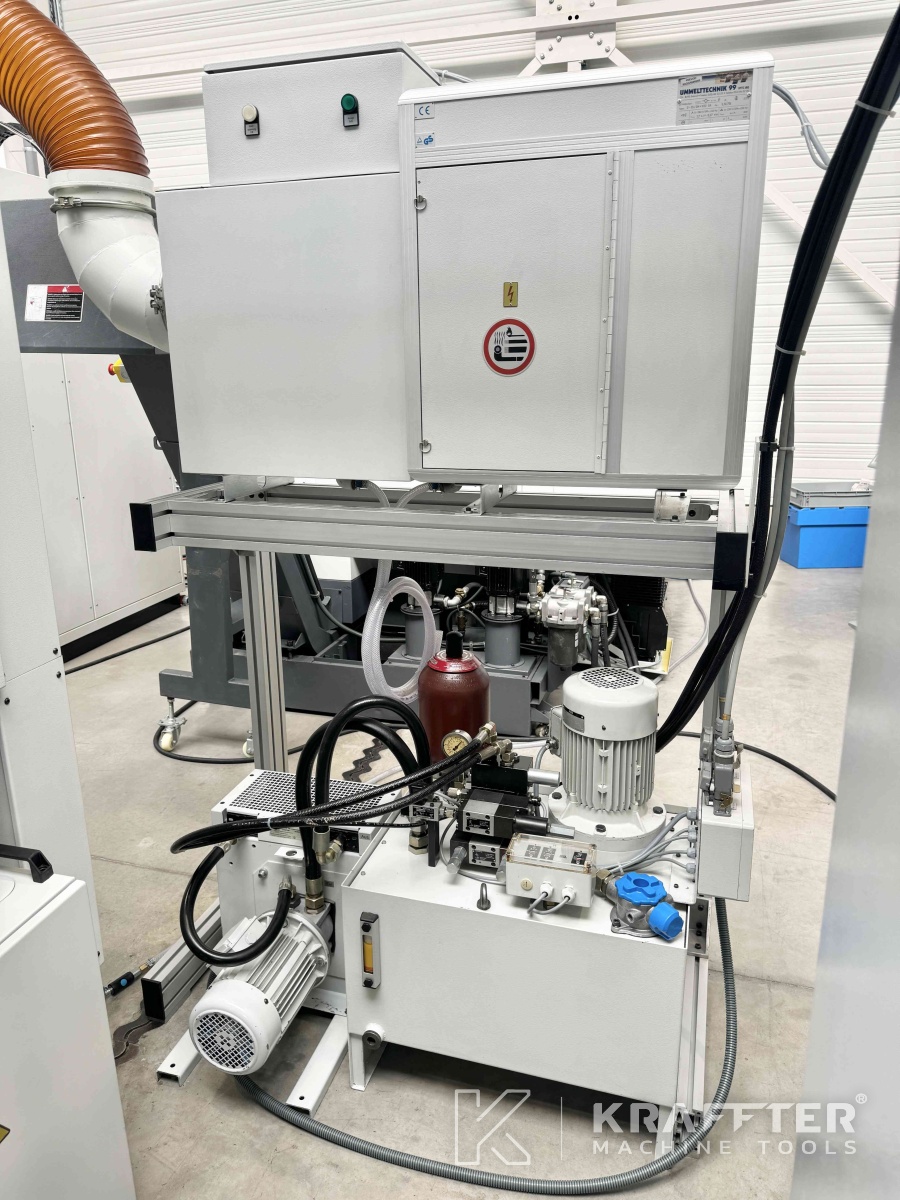

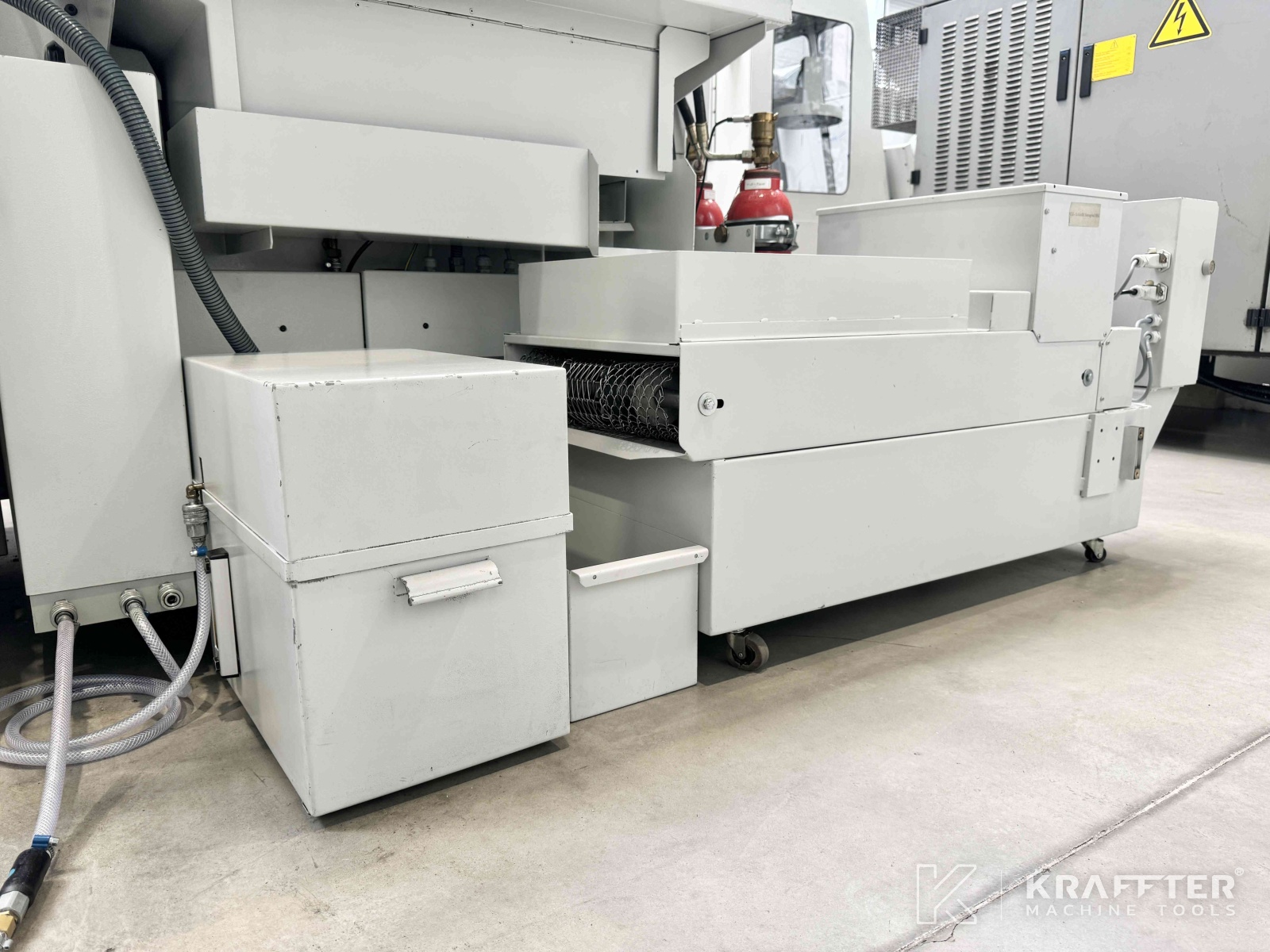

-unidad automática de refrigeración del filtro de cinta THG-RWS-60

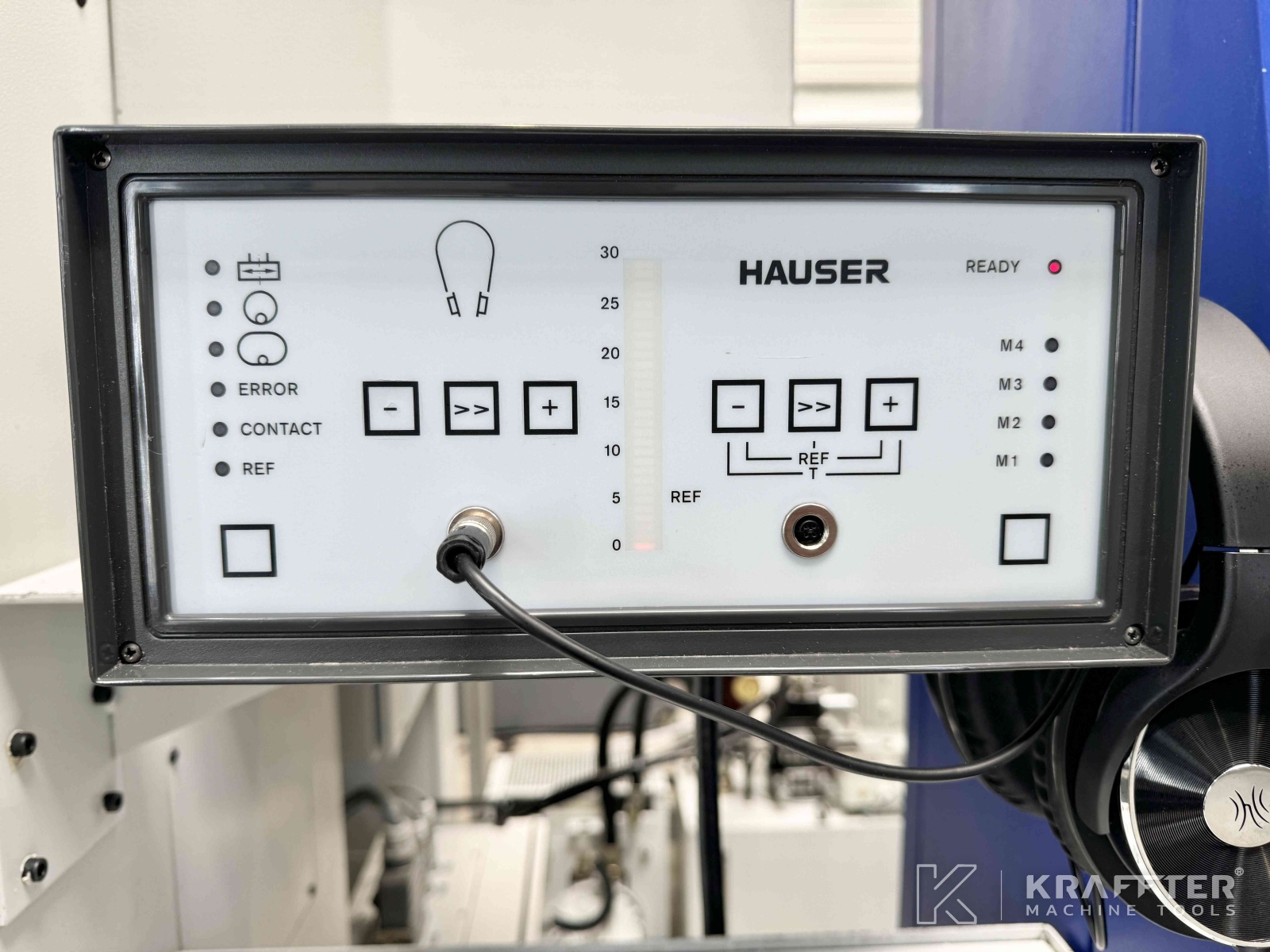

x1 dispositivo de detección de herramientas MSS (sistema multisensorial)
x1 unidad de reavivado CBN con accionamiento HF para el reavivado automático de muelas CBN (aglomerante cerámico y resina sintética)
x1 turbina de rectificado T16 - velocidad: 160.000 rpm - número de pieza: 164225
x1 soporte de turbina con filtro para utilizar con turbinas T10 y T16 - referencia: 166497

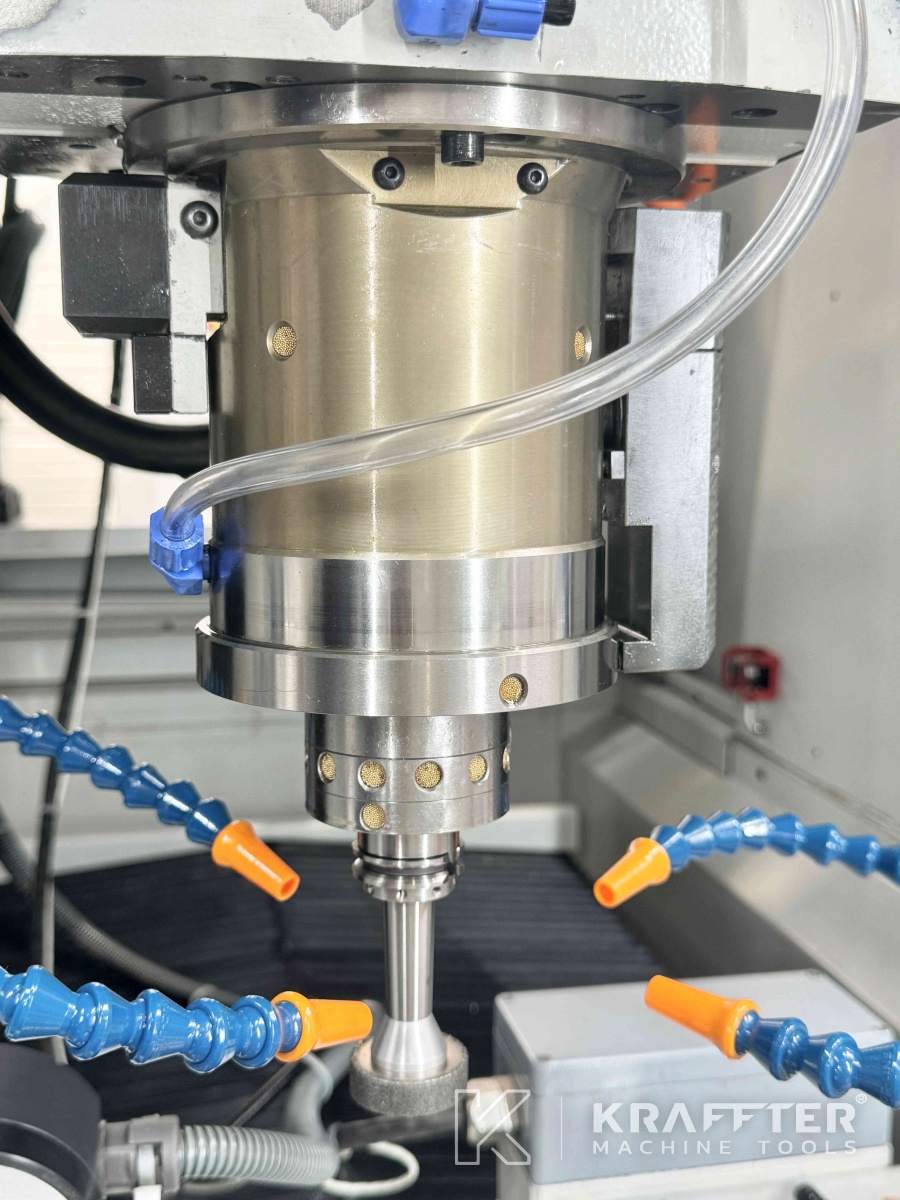

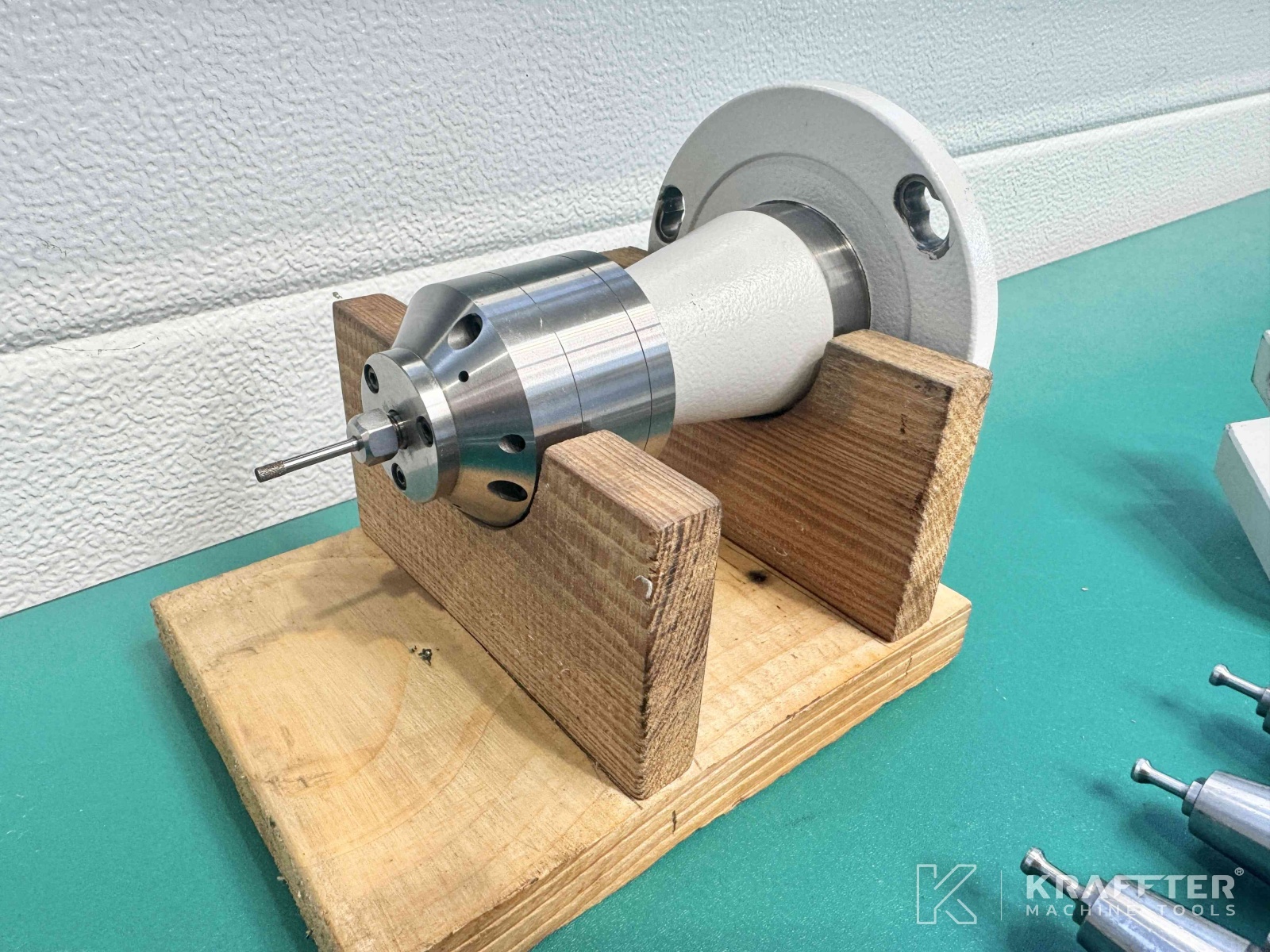

x1 motor de rectificado 60S-TC, velocidad 9000 - 60000 [tours/min], para pinzas SK20 - referencia: 208450
x1 placa intermedia para alinear motores y urbinas - referencia: 192940
x1 soporte de reloj de centrado para rectificar el rotor del motor - referencia: 191790

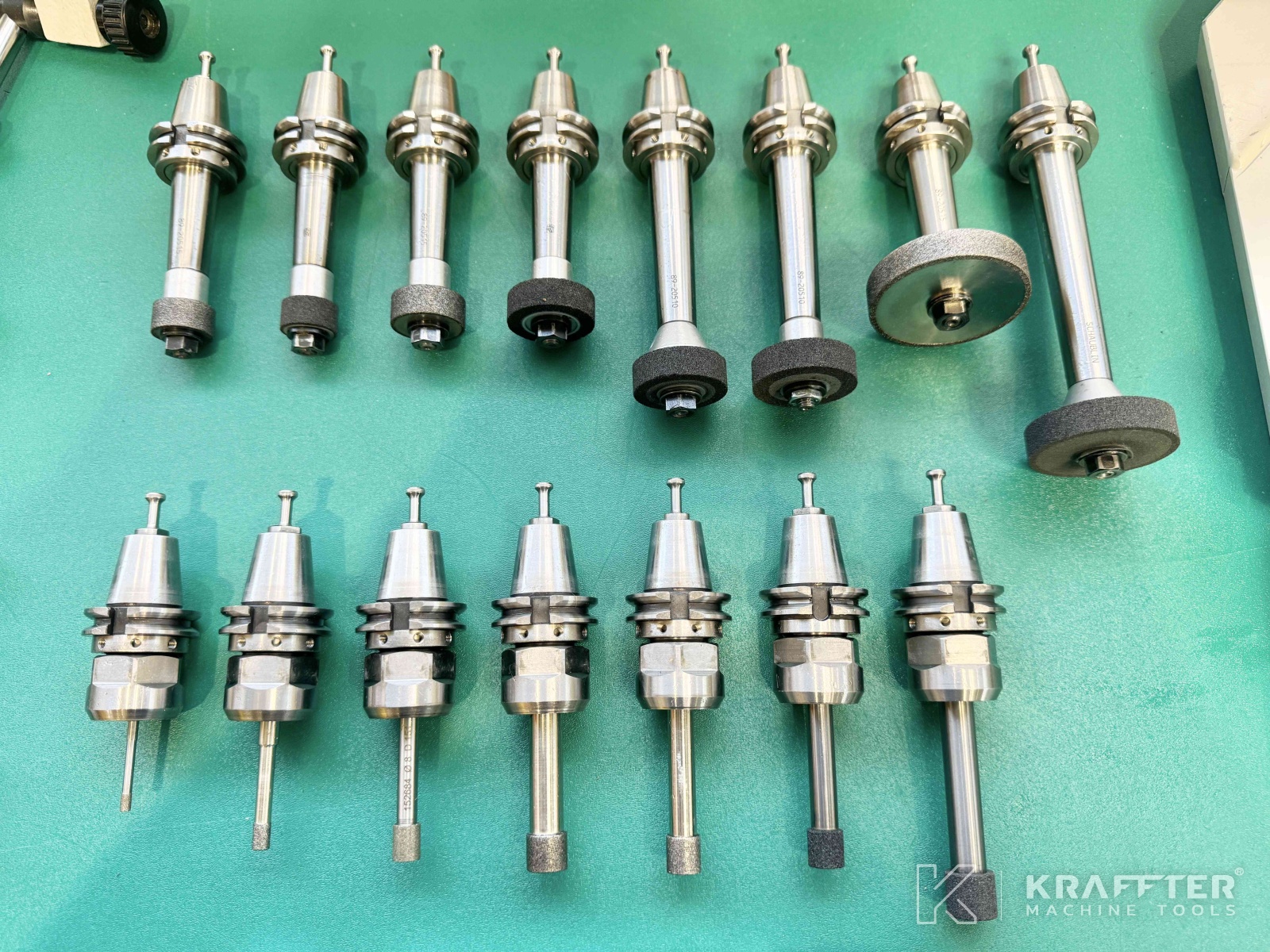

x15 tacos porta-ruedas
x1 cable para motor de rectificado
Herramientas varias
Documentación completa
