Vendido

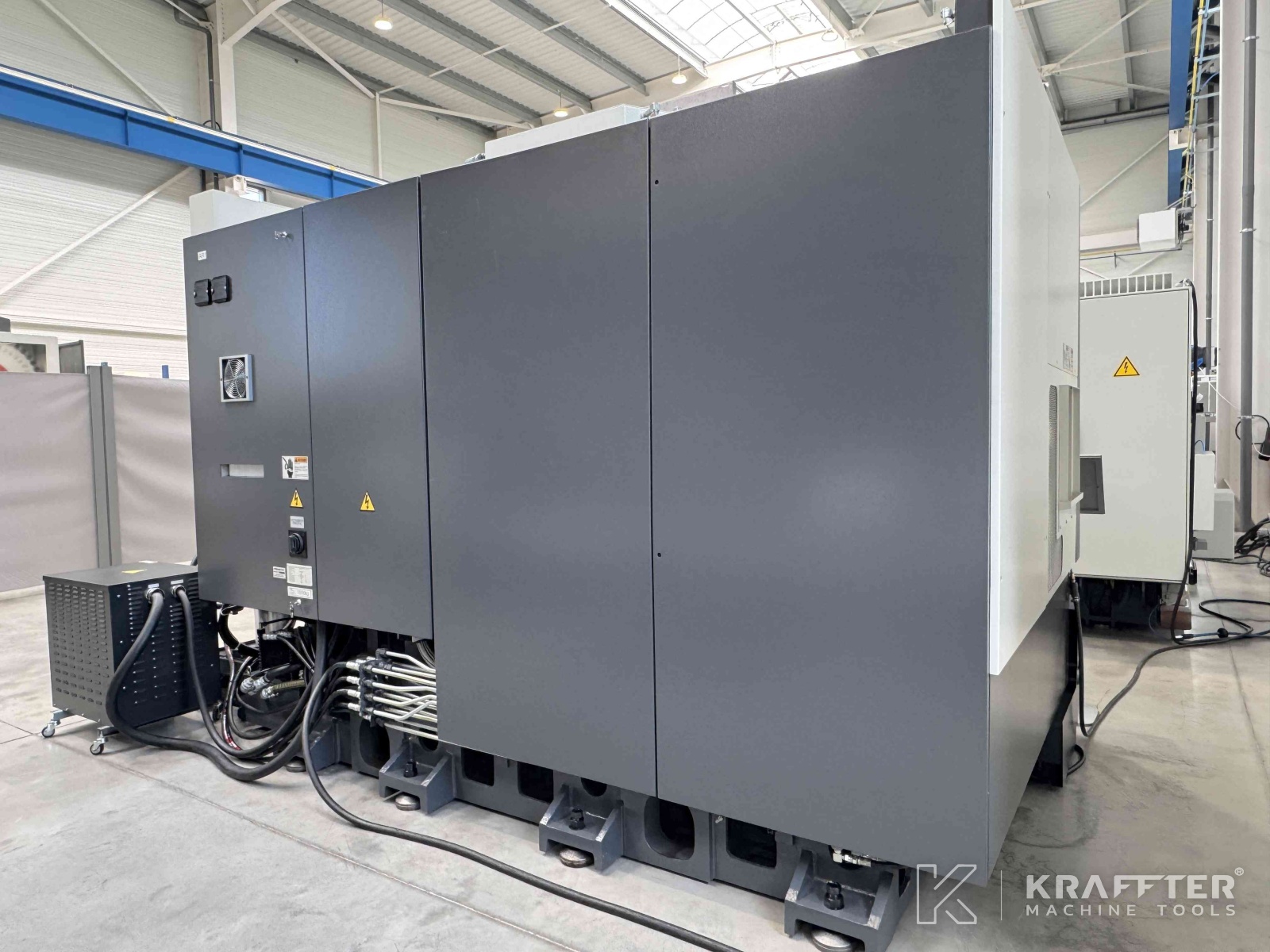

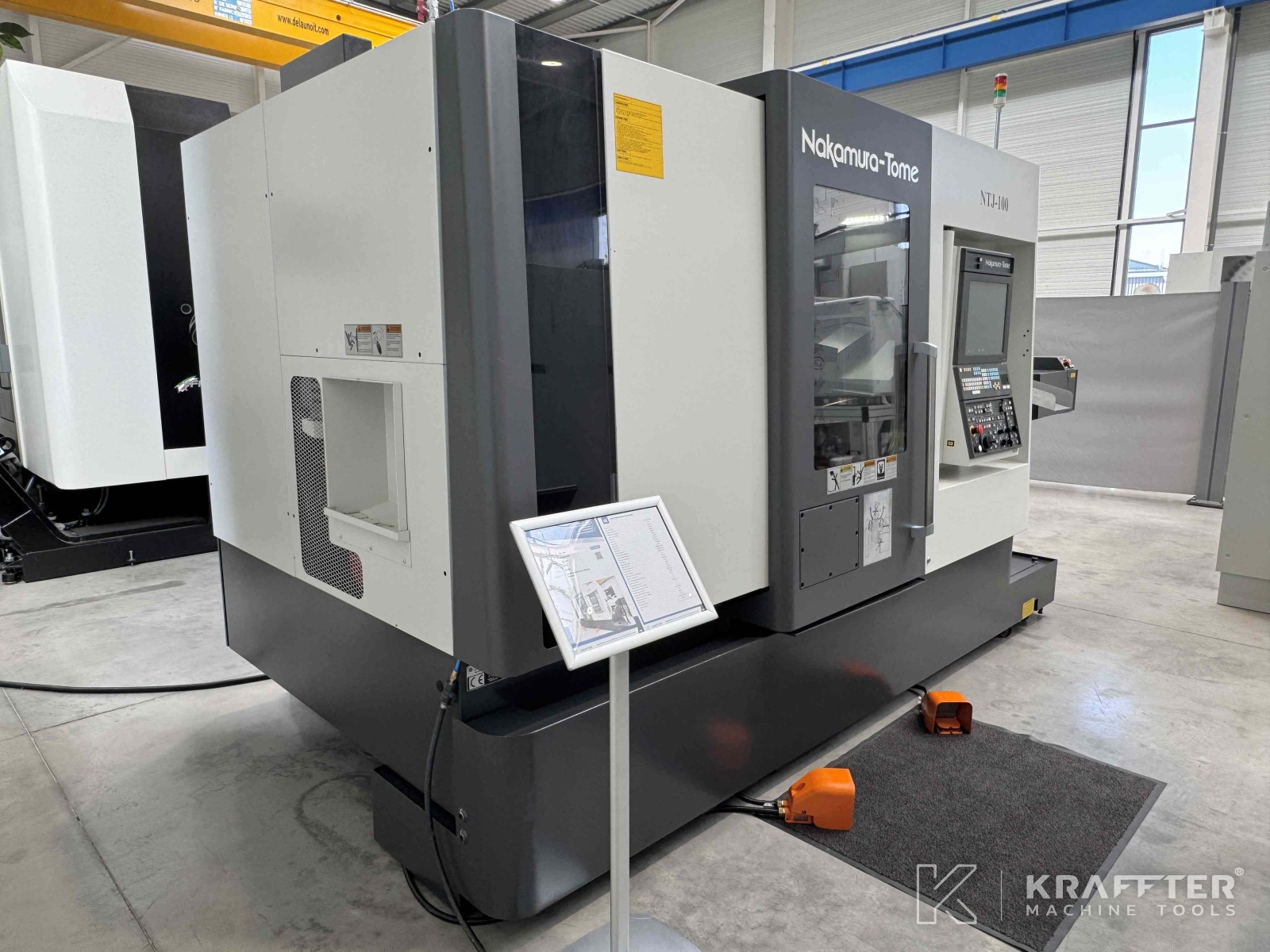

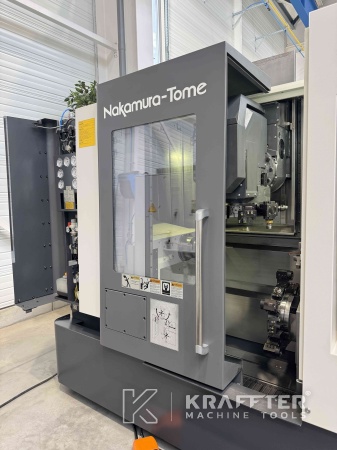

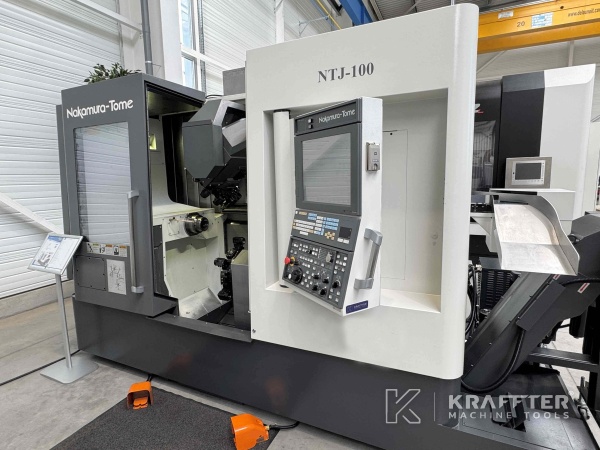

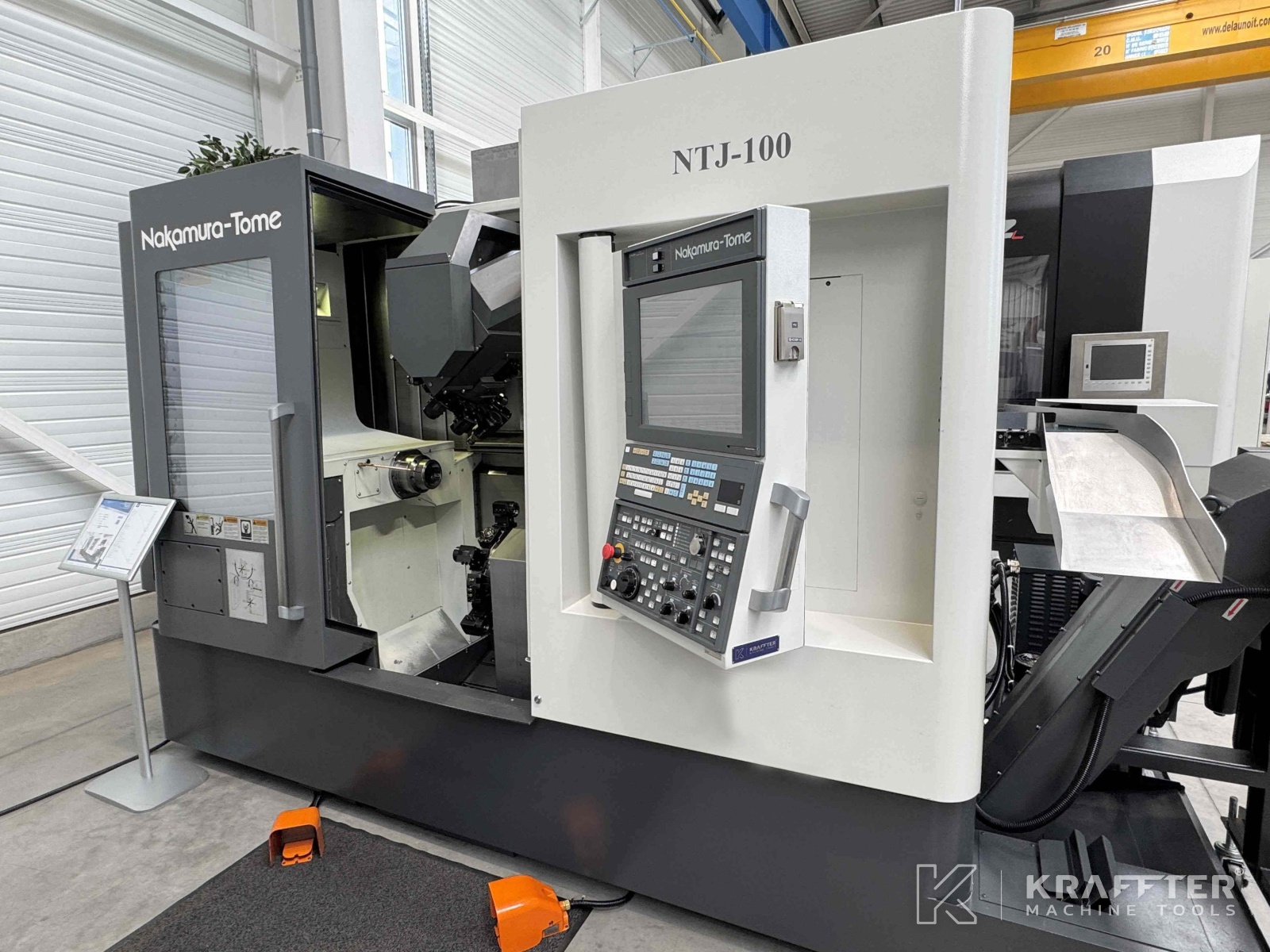

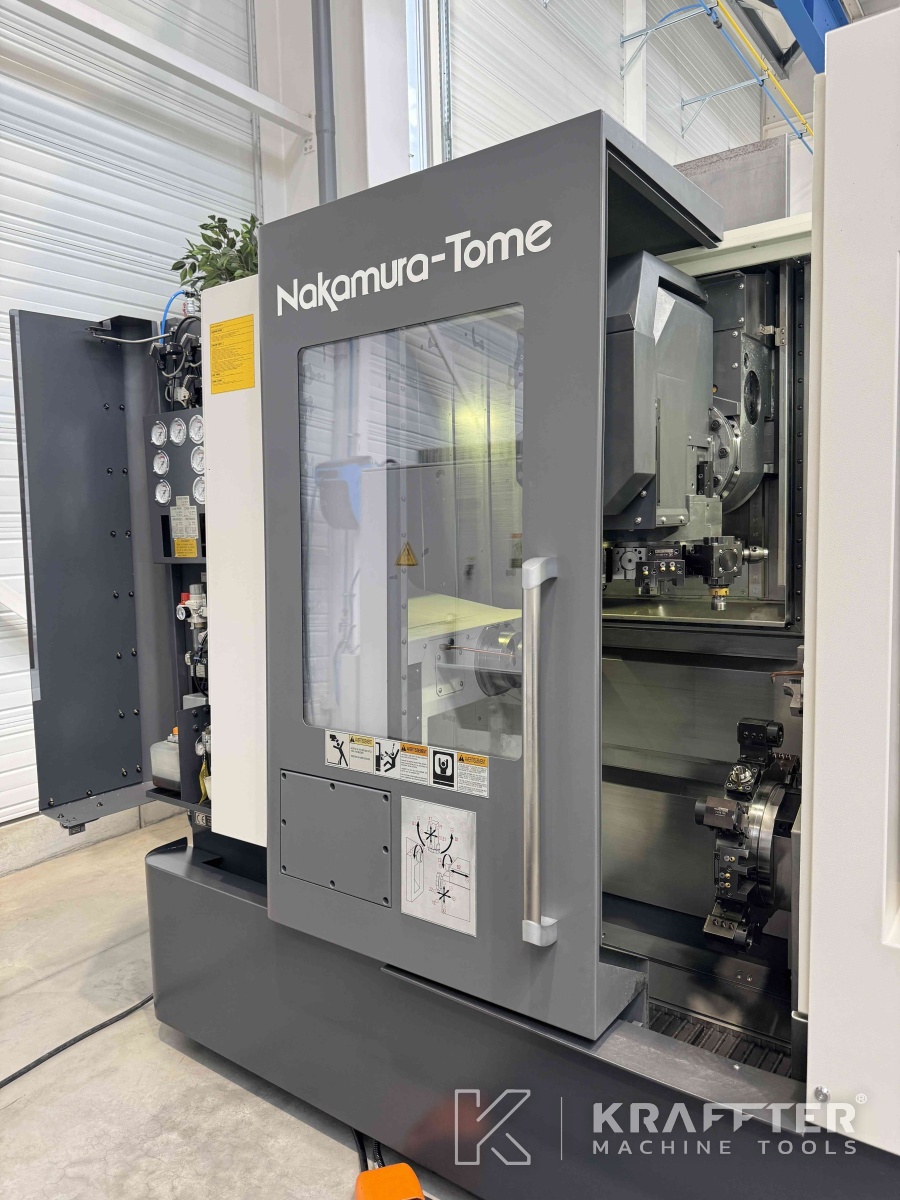

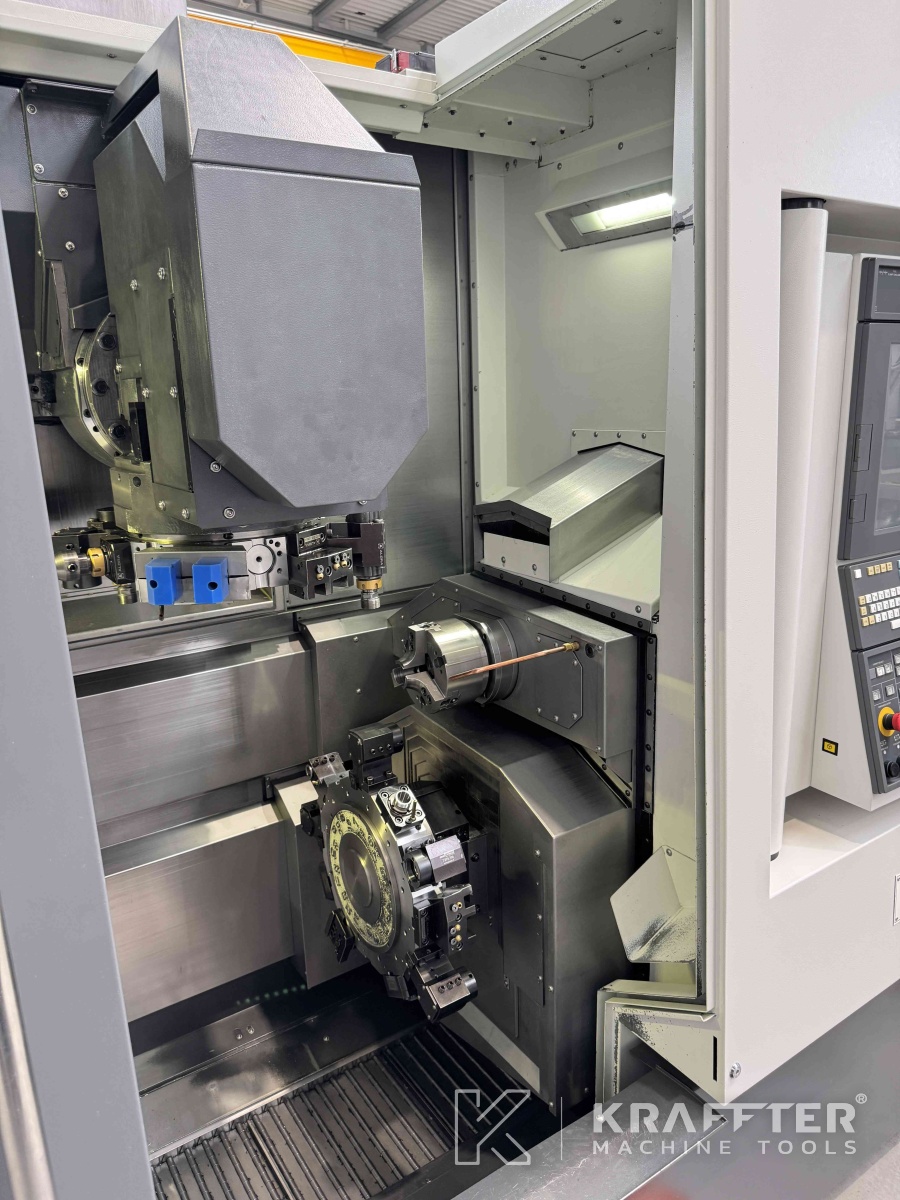

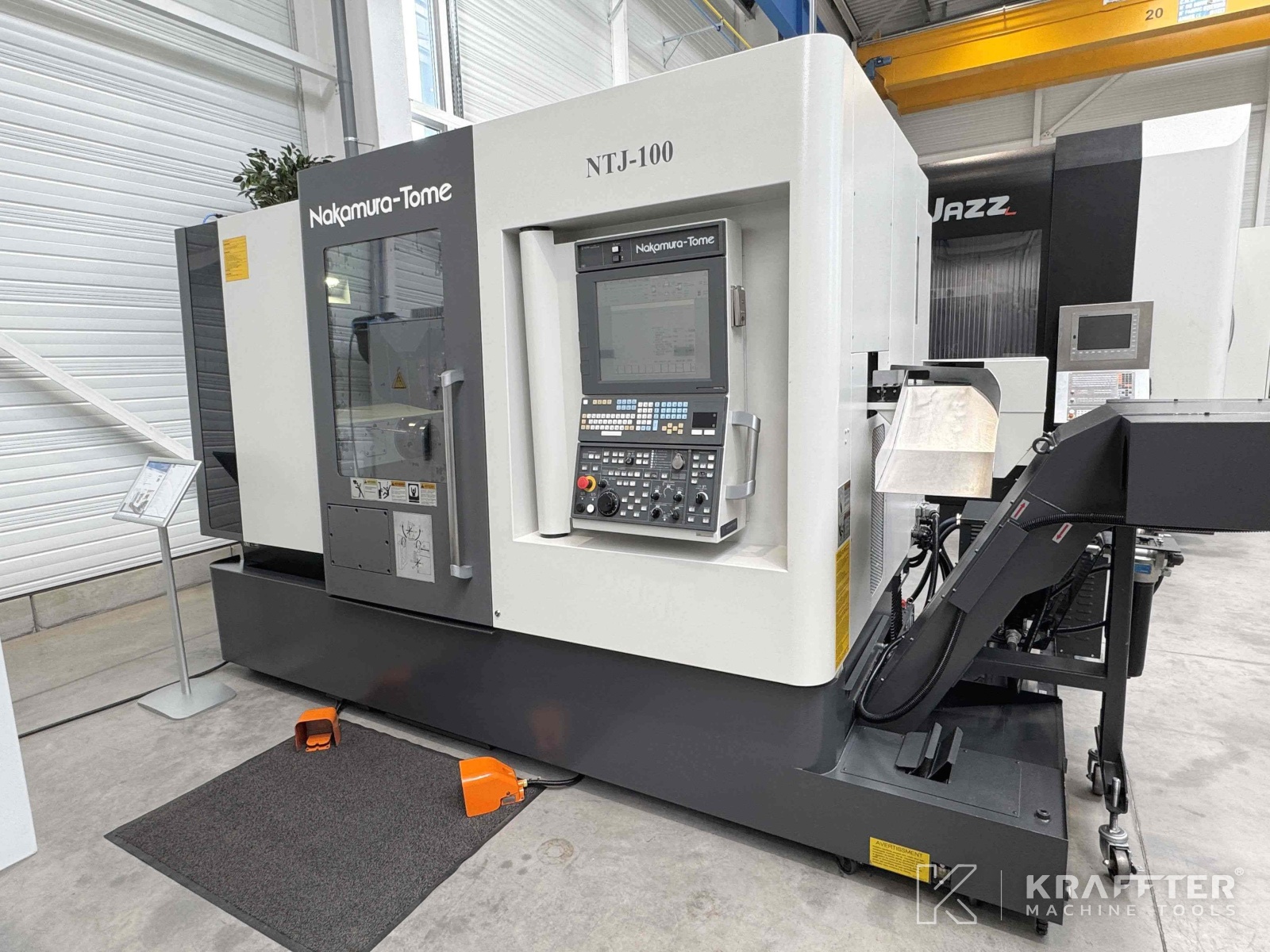

Tipo de máquina : Torno CNC
Marca : NAKAMURA
N° de stock: 90150
Modelo : NTJ 100
Año : 2014
Ubicación : 73240 St-Genix-les-Villages, FRANCE
¡MAQUINA VENDIDA!
¿Está interesado en un modelo similar?
Déjenos sus datos de contacto:
Especificaciones técnicas

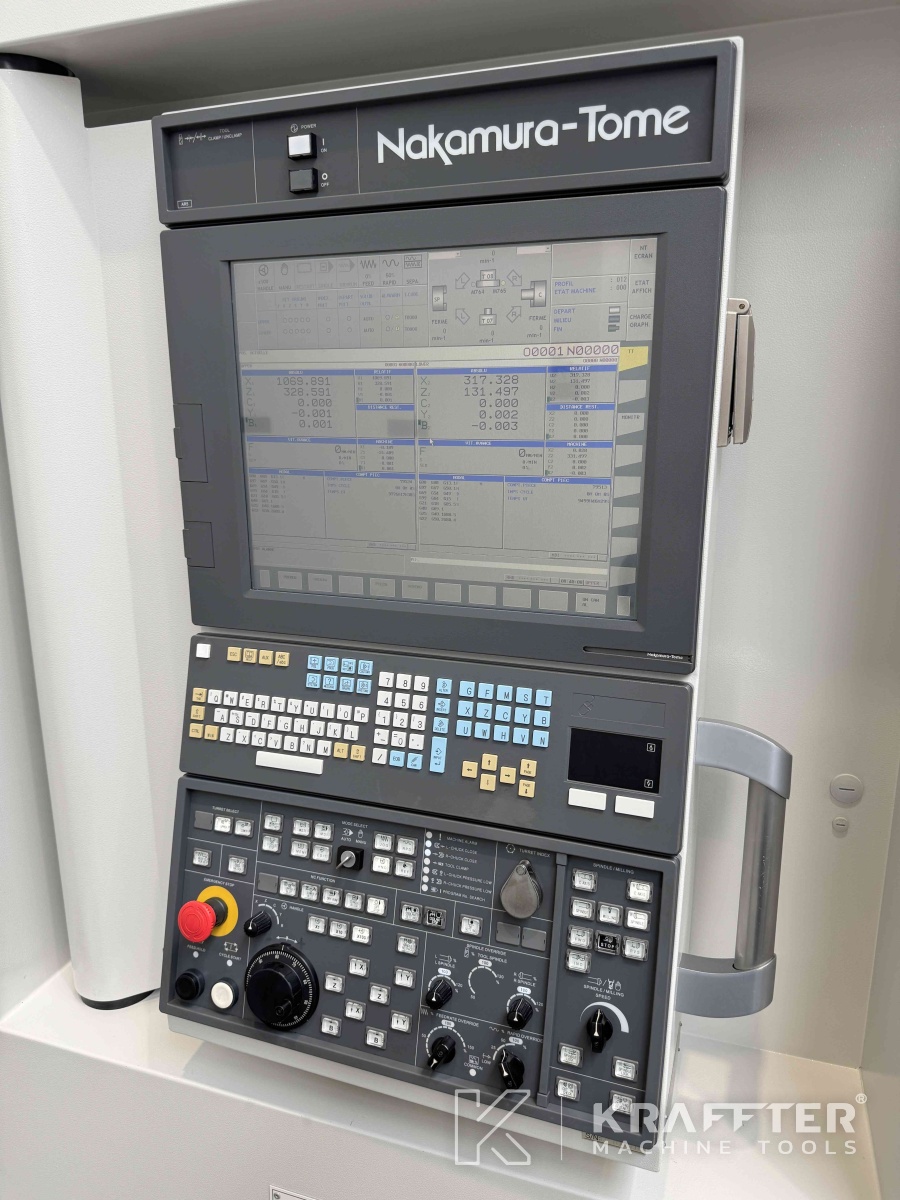

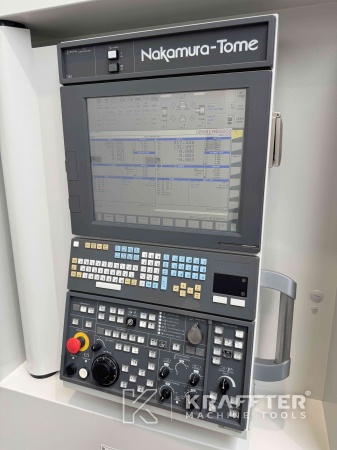

Tipo de CNC
FANUC 31i-B-NT-IPS
Pantalla táctil en color
19 ["]
Distancia entre husillos
910 [mm]
Diámetro máx. de torneado
175 [mm]
Longitud máx. mecanizable
678 [mm]
Recorrido del eje Z1
1040 [mm]
Recorrido del eje X1
330 [mm]
Recorrido del eje Y1
+/- 40 [mm]
Recorrido del eje Z2
678 [mm]
Recorrido del eje X2
127.5 [mm]
Recorrido del eje Y2
+/- 32.5 [mm]

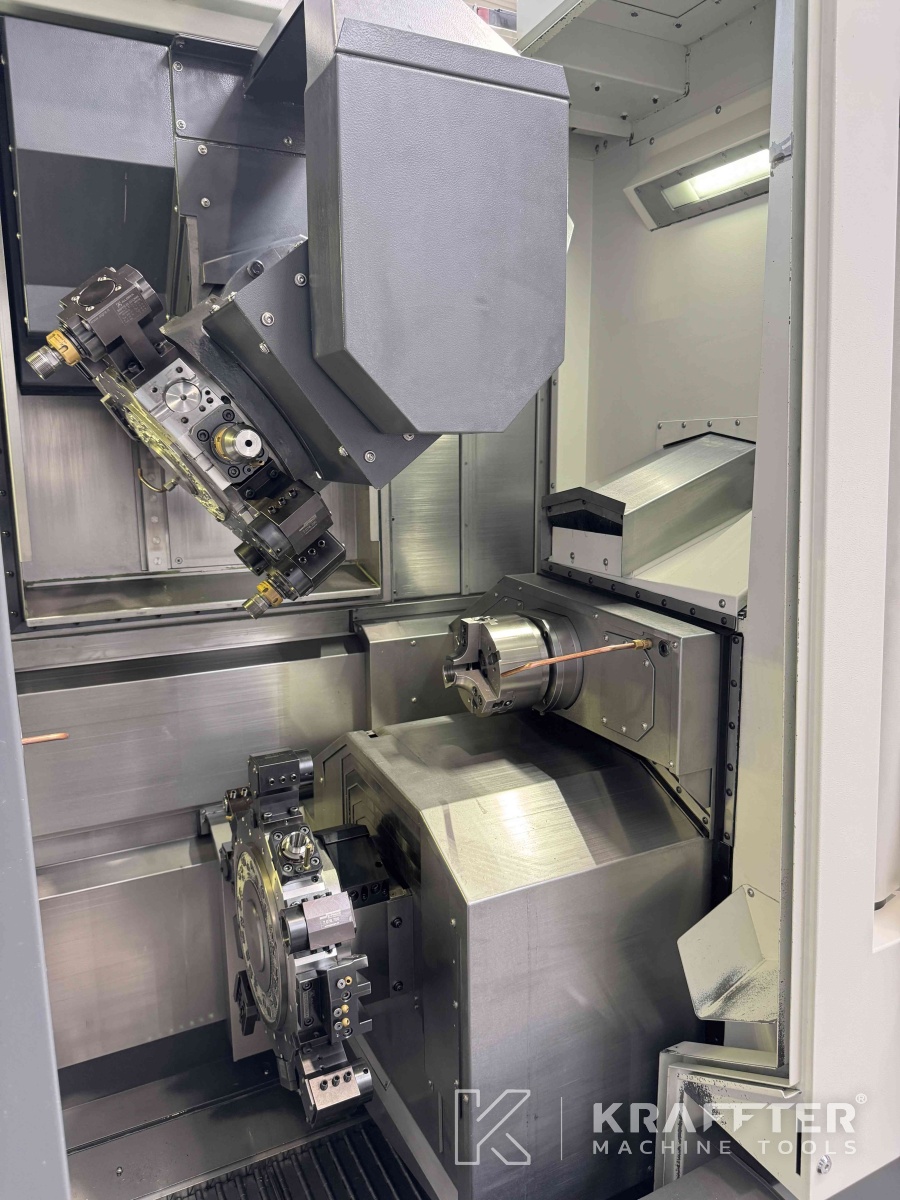

Recorrido angular del eje B
182 [°]
Velocidad de avance rápido eje X
20000 [mm/min]
Velocidad de avance rápido eje Z
40000 [mm/min]
Velocidad de avance rápido eje Y
6000 [mm/min]

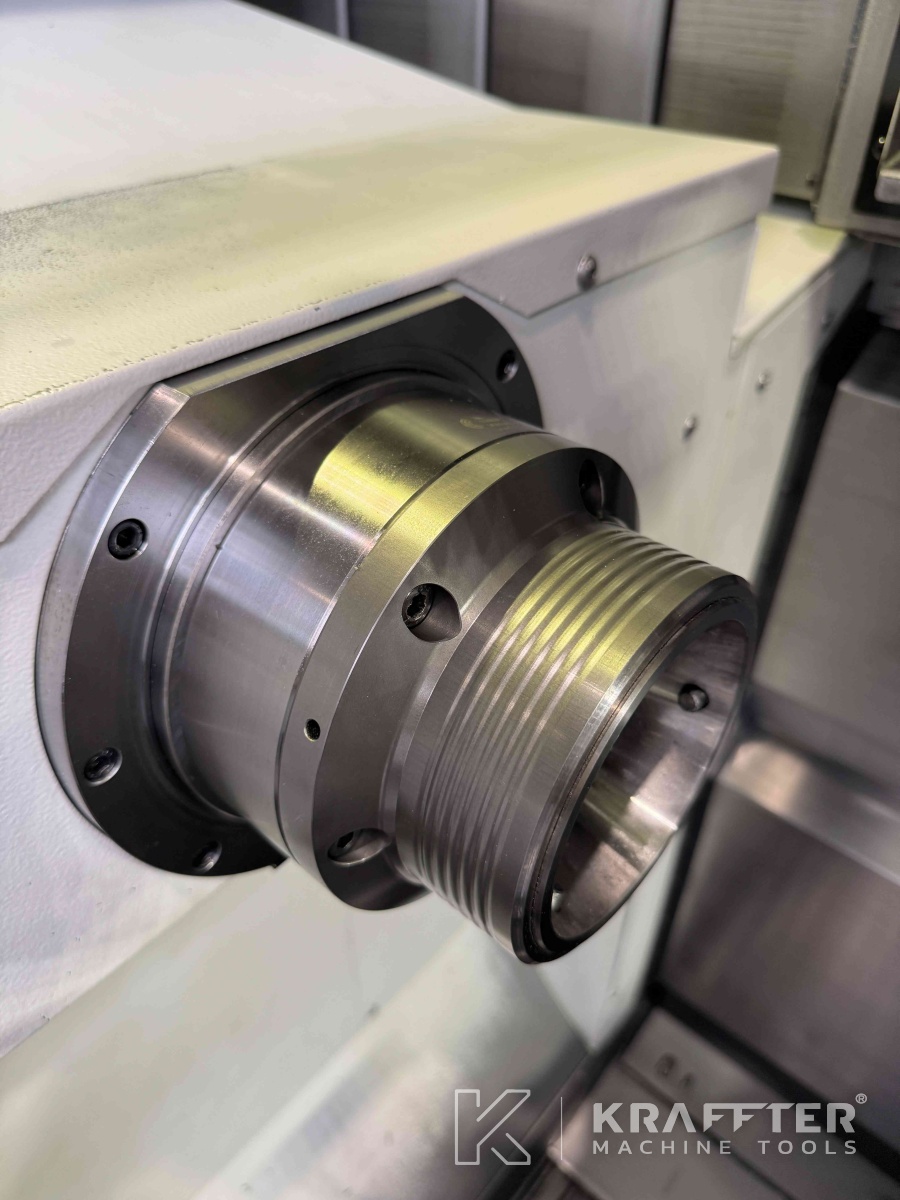

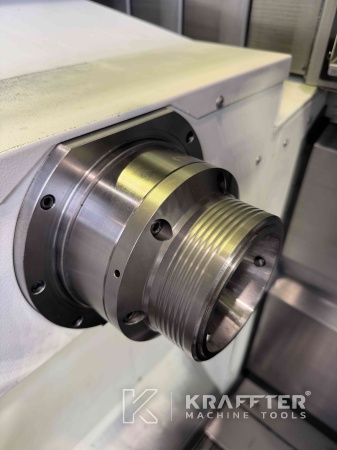

Nariz de husillo
A2-6"
Diámetro máx. en barra
65 [mm]
Velocidad máxima del husillo
4500 [rpm]
Precisión de indexación del eje C
0.001 [°]
Potencia del husillo
11 [kW]

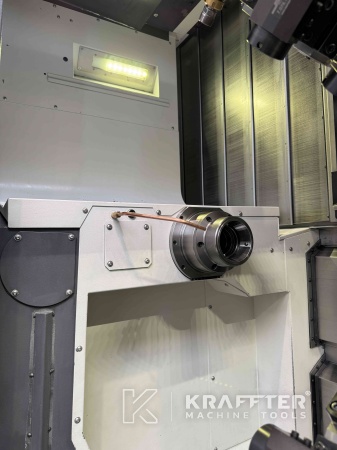

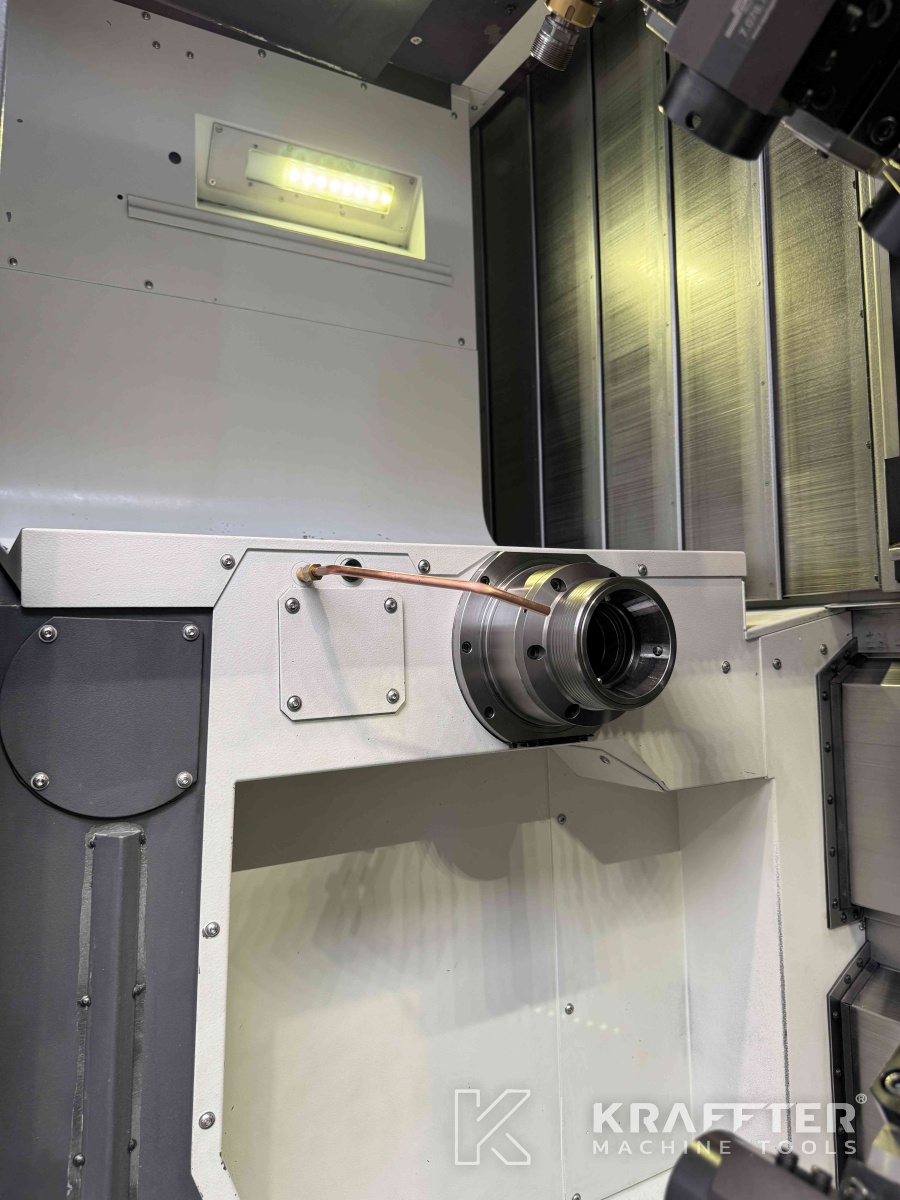

Nariz de contrahusillo
A2-5"
Diámetro máximo en barra del contrahusillo
42 [mm]
Velocidad máx. del contrahusillo
5000 [rpm]
Precisión de indexación del eje C del contra-husillo
0.001 [°]
Potencia del contra-husillo
7.5 [kW]

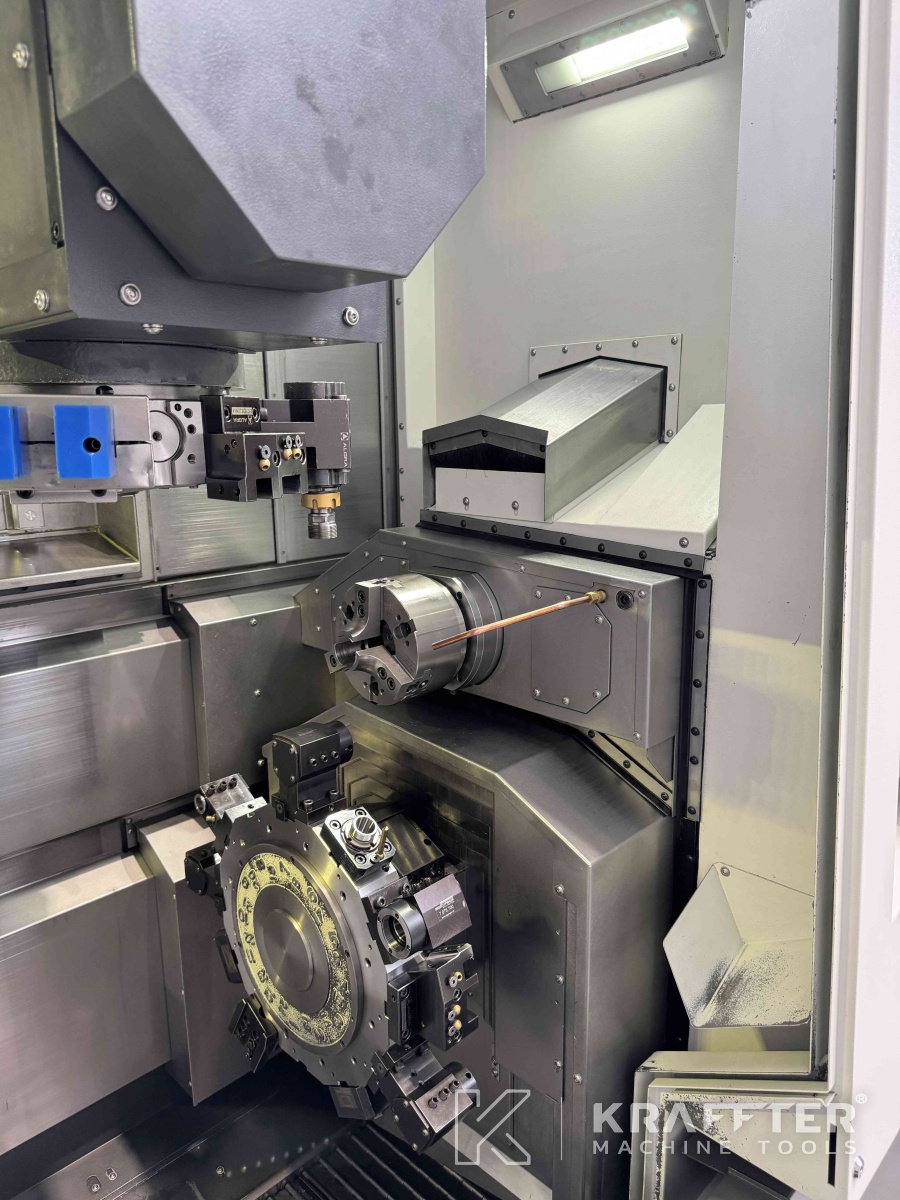

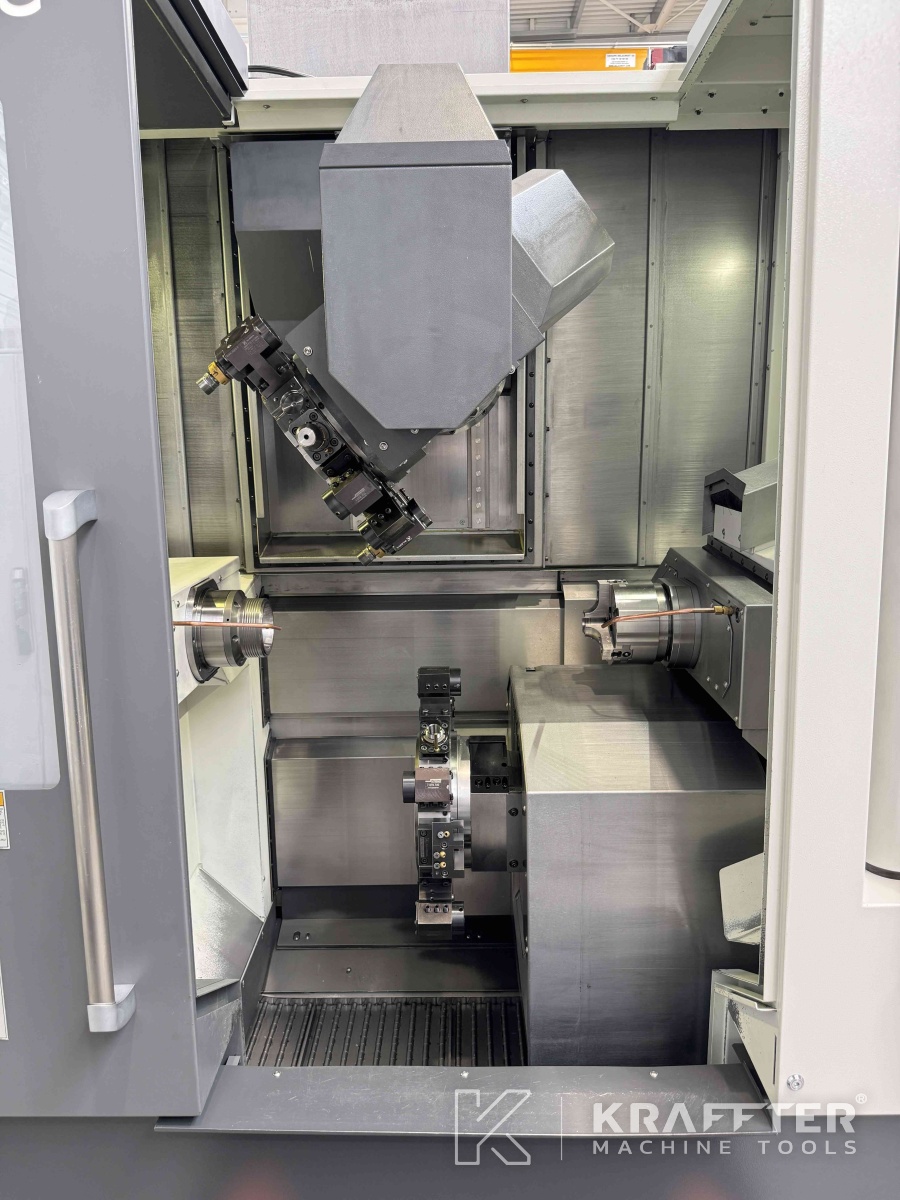

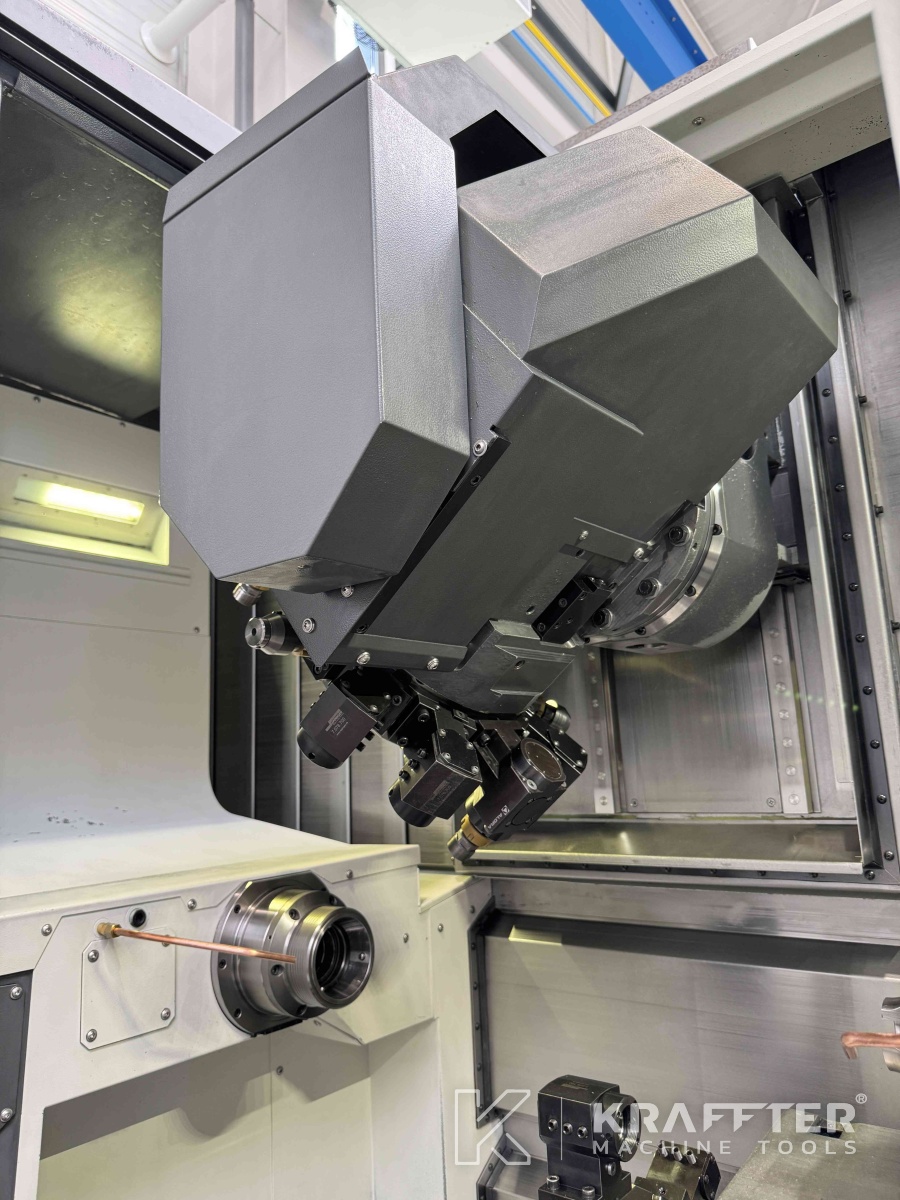

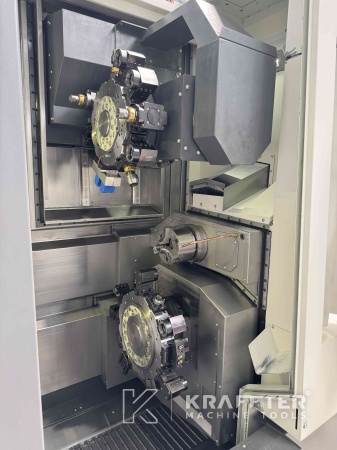

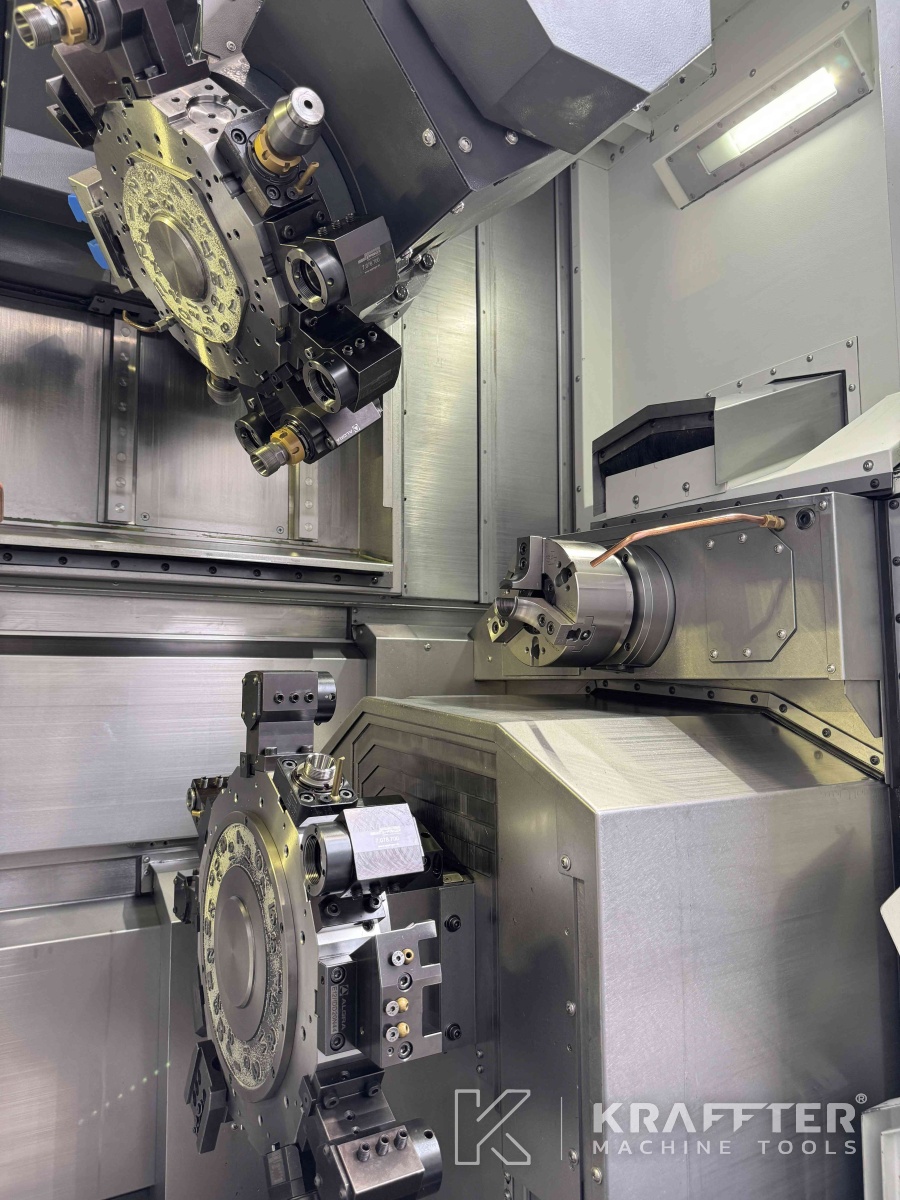

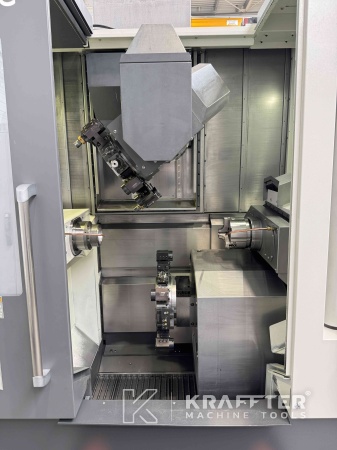

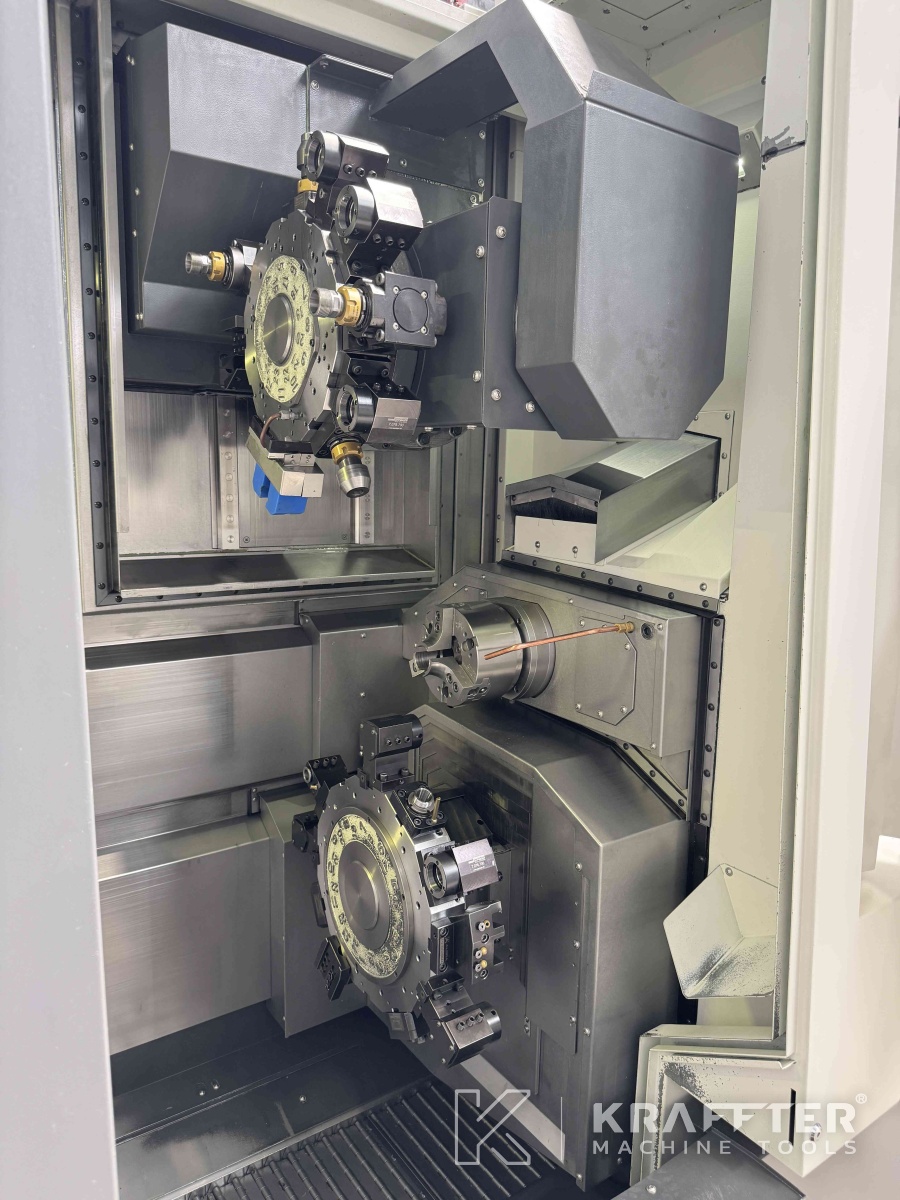

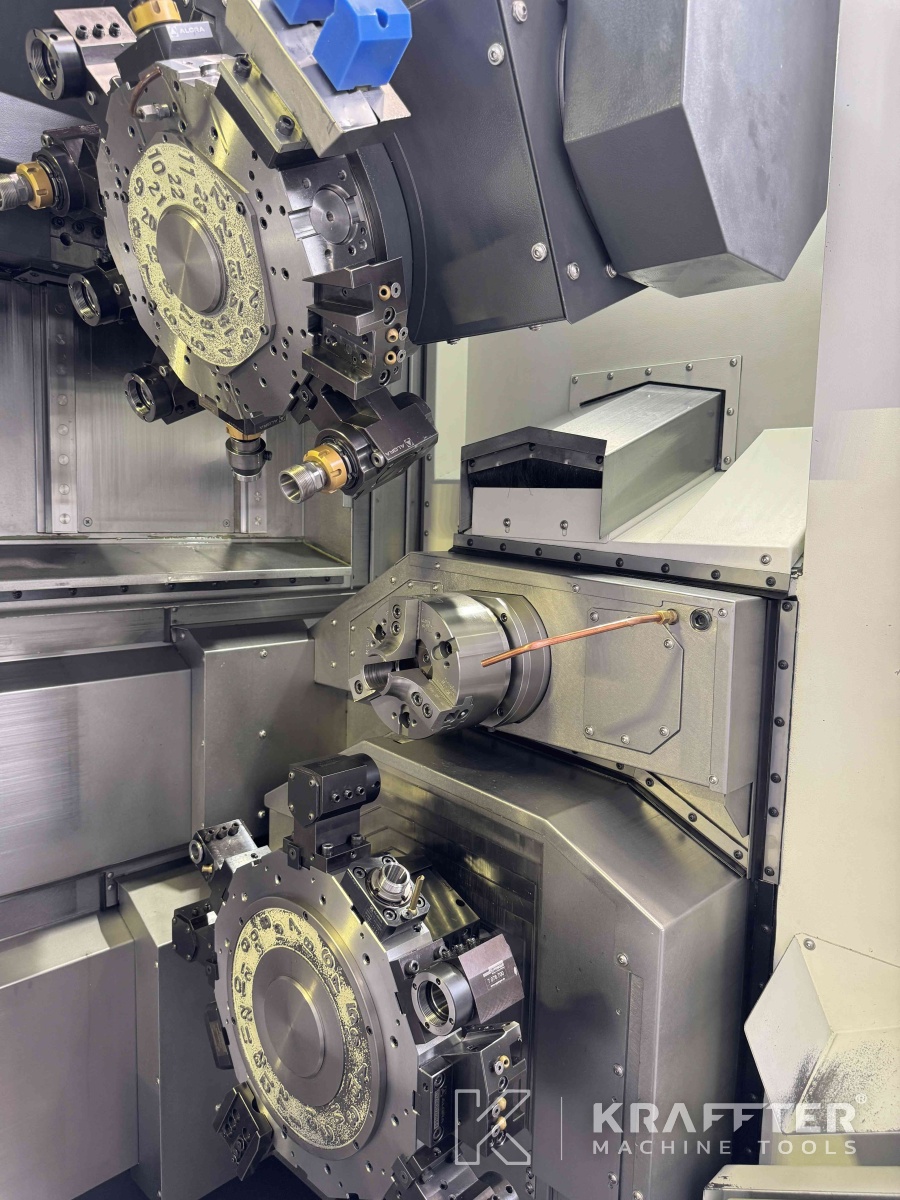

Número de estaciones - Torreta 1
24
Número de estaciones motorizadas - Torreta 1
12
Velocidad máxima de las herramientas motorizadas - Torreta 1
6000 [rpm]
Número de estaciones - Torreta 2
24
Número de estaciones motorizadas - Torreta 2
12
Velocidad máxima de las herramientas motorizadas - Torreta 2
6000 [rpm]
Potencia de las herramientas motorizadas
7.1 [kW]
Potencia instalada
77 [kVA]
Suministro de tensión
400 [V]
Dimensiones de la maquina
3799 x 2100 x 2565 [mm]
Peso
10000 [Kg]
Información adicional
EQUIPO INCLUIDO:
- x1 software "Luck-Bei II / NT Manual Guide i
- x1 "NT Navegador de trabajo
- x1 "NT-Enfermera
- x1 control de apertura y cierre del plato accionado con el pie

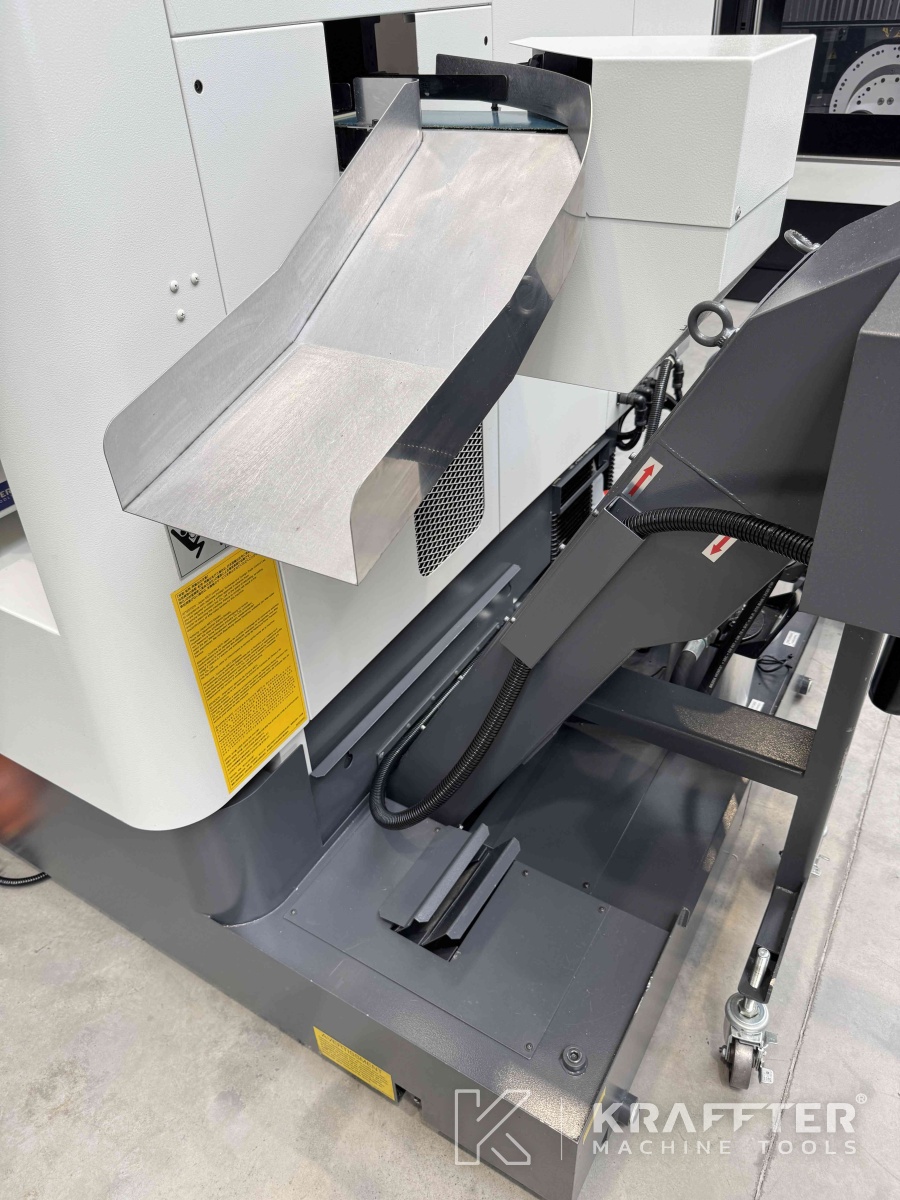

- x1 torreta superior colectora de piezas + cinta transportadora

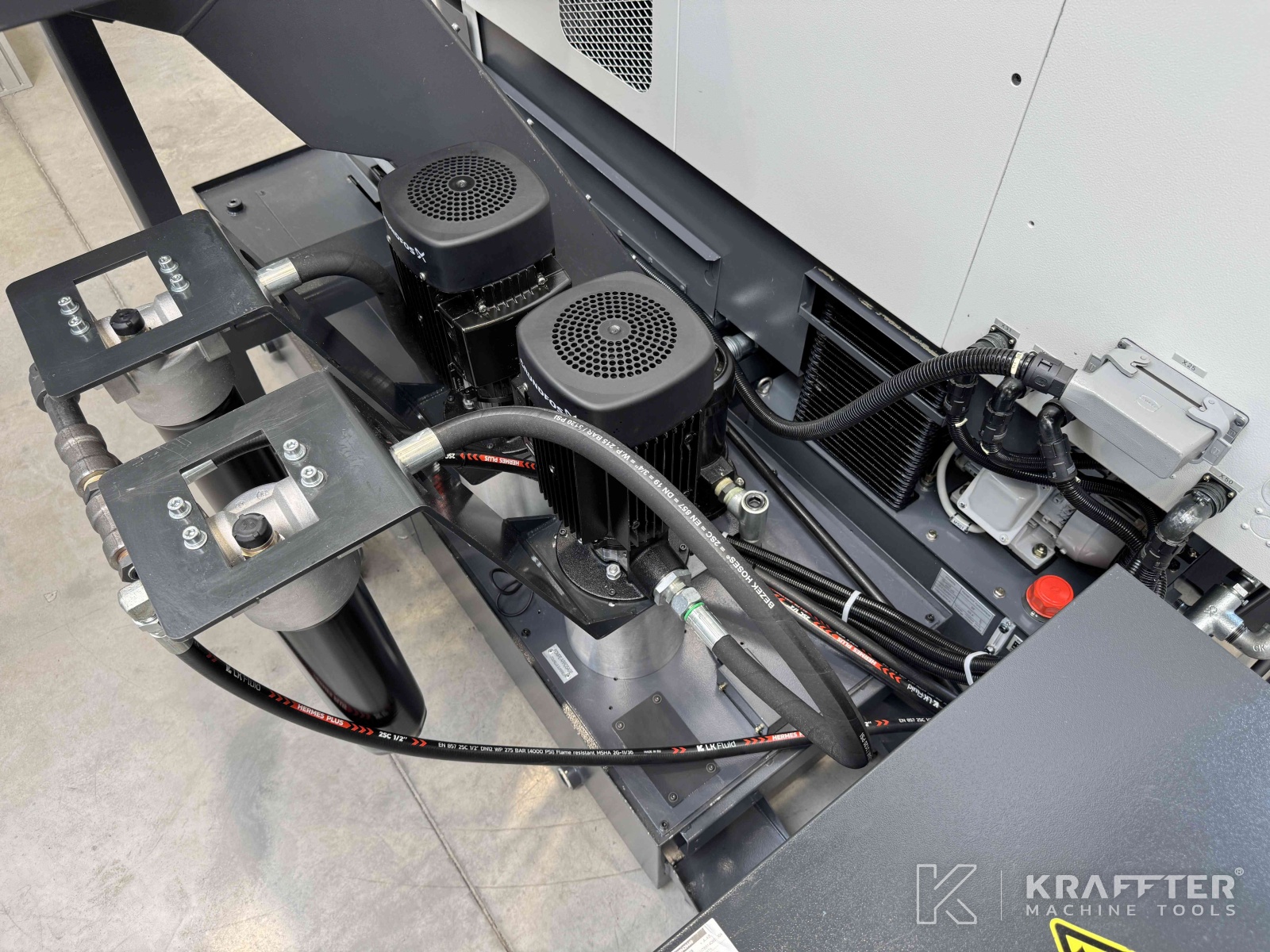

- x2 bombas HP
- x1 dispositivo de lavado a través del contrahusillo
- x1 soplador de mandíbulas, tipo fijo, contrahusillo derecho

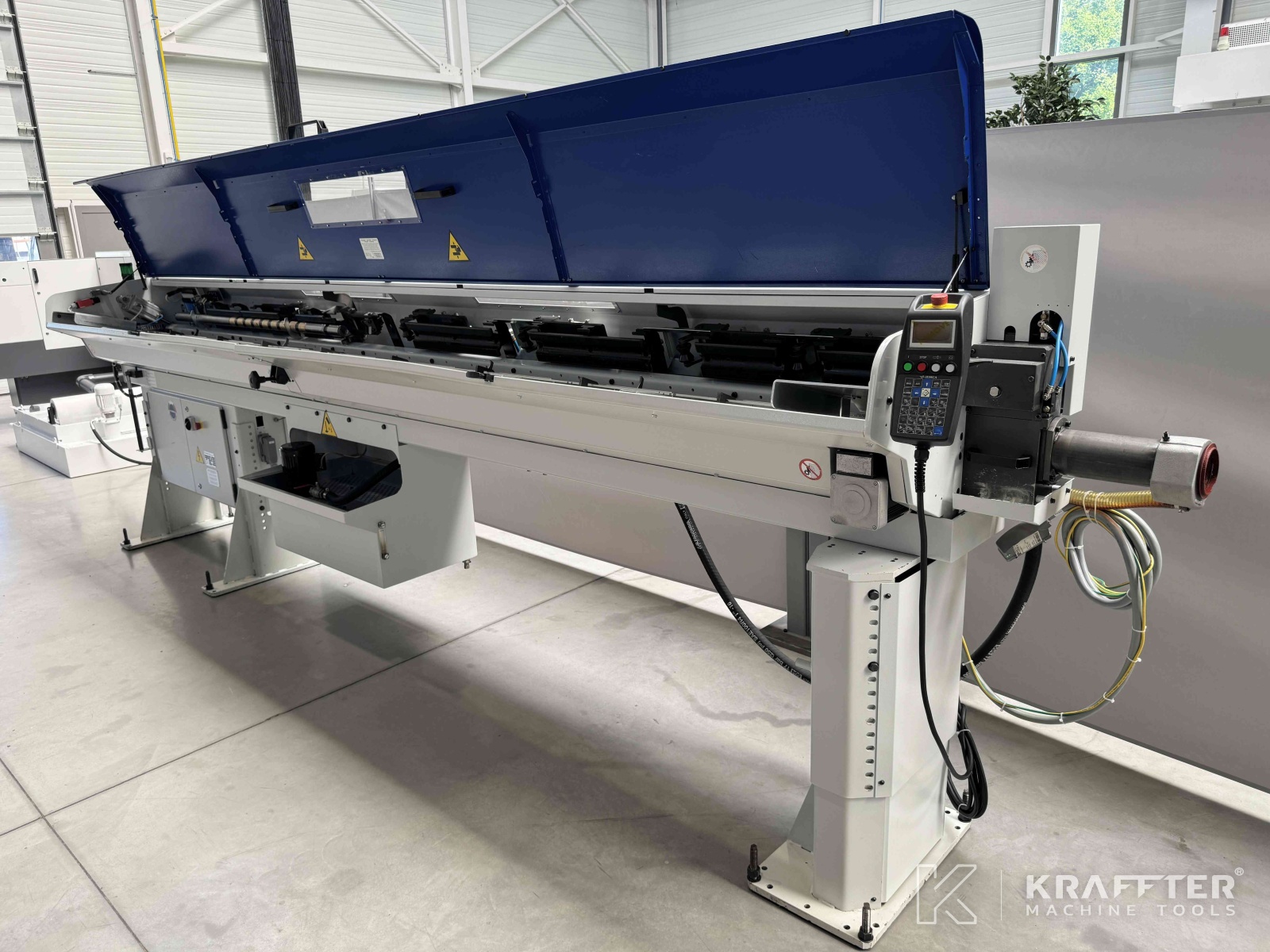

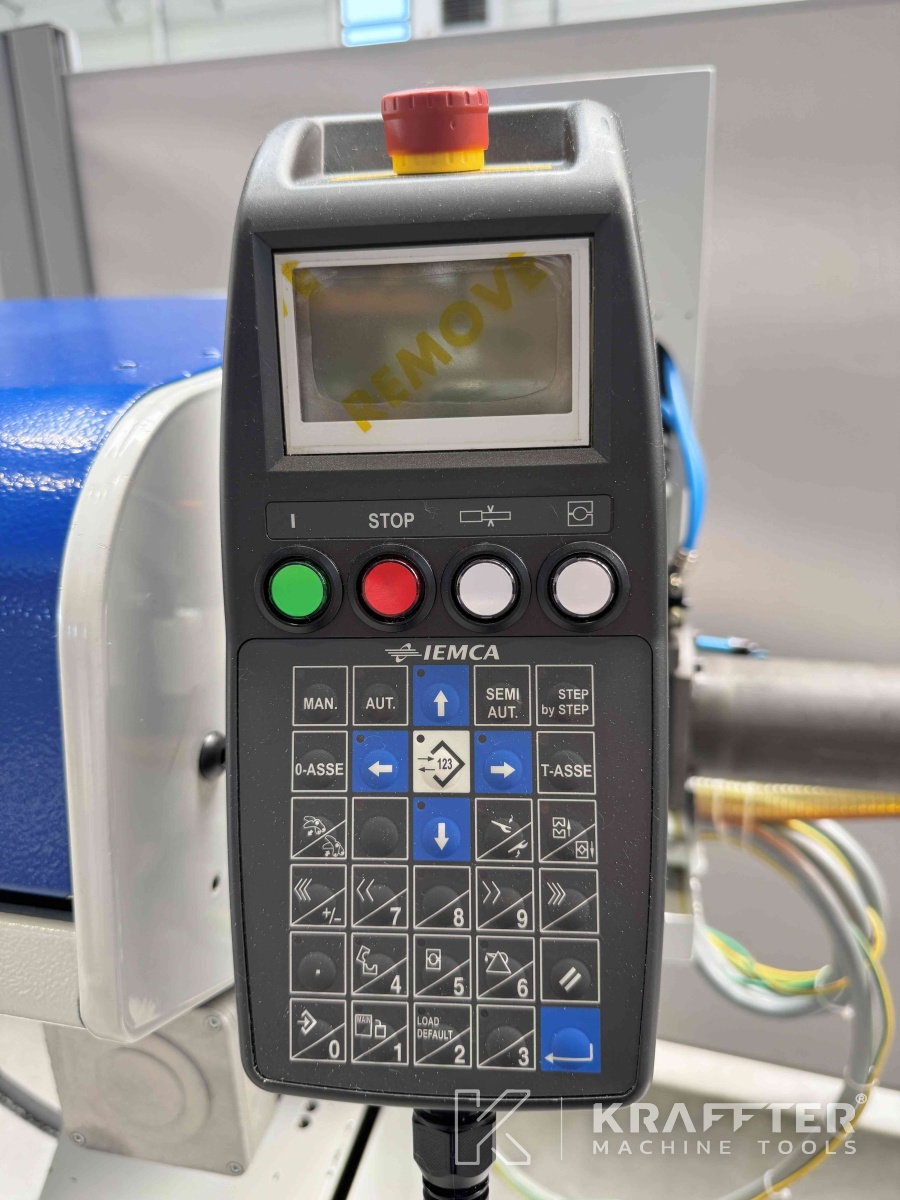

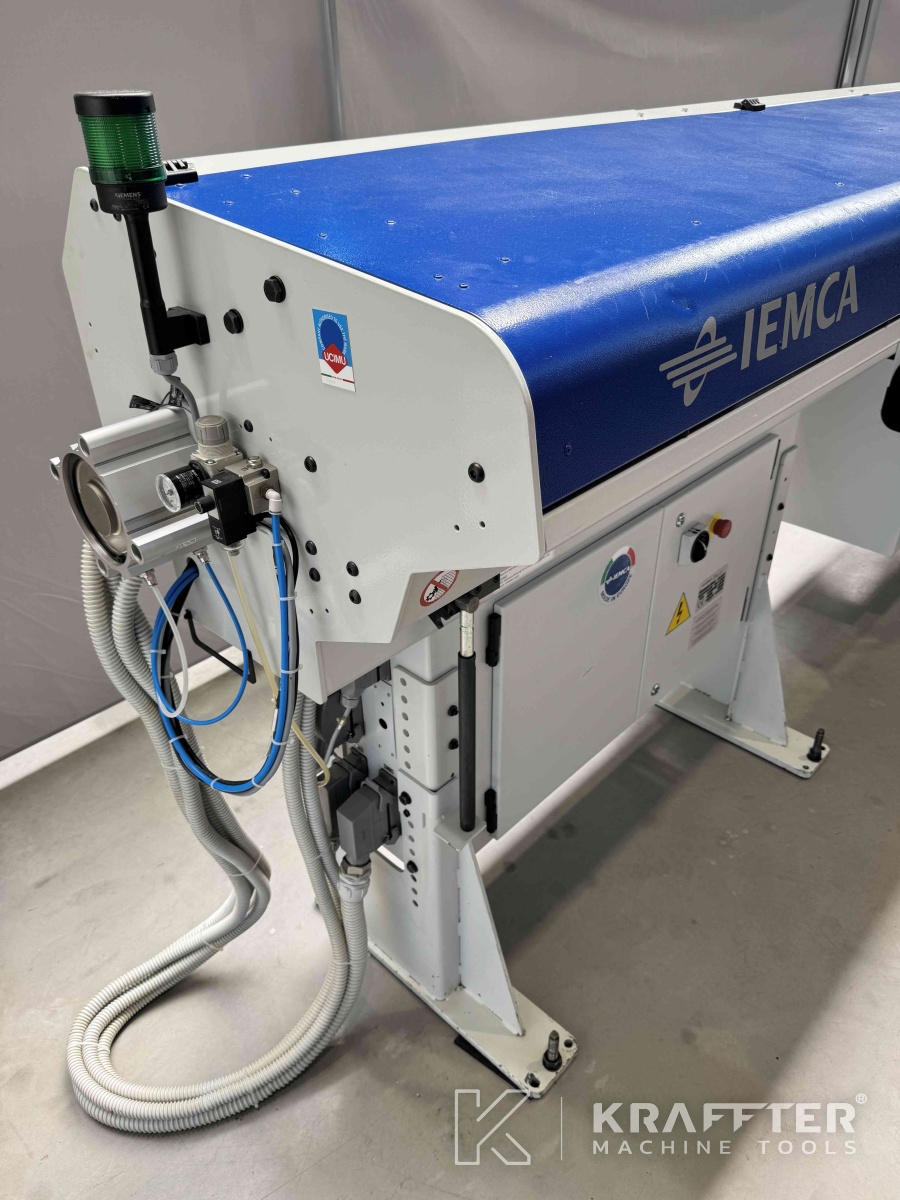

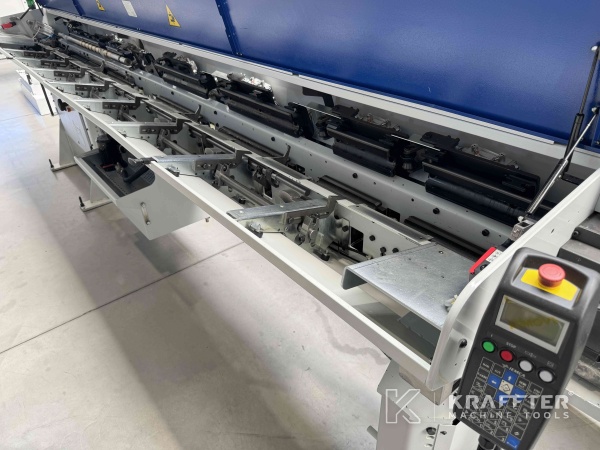

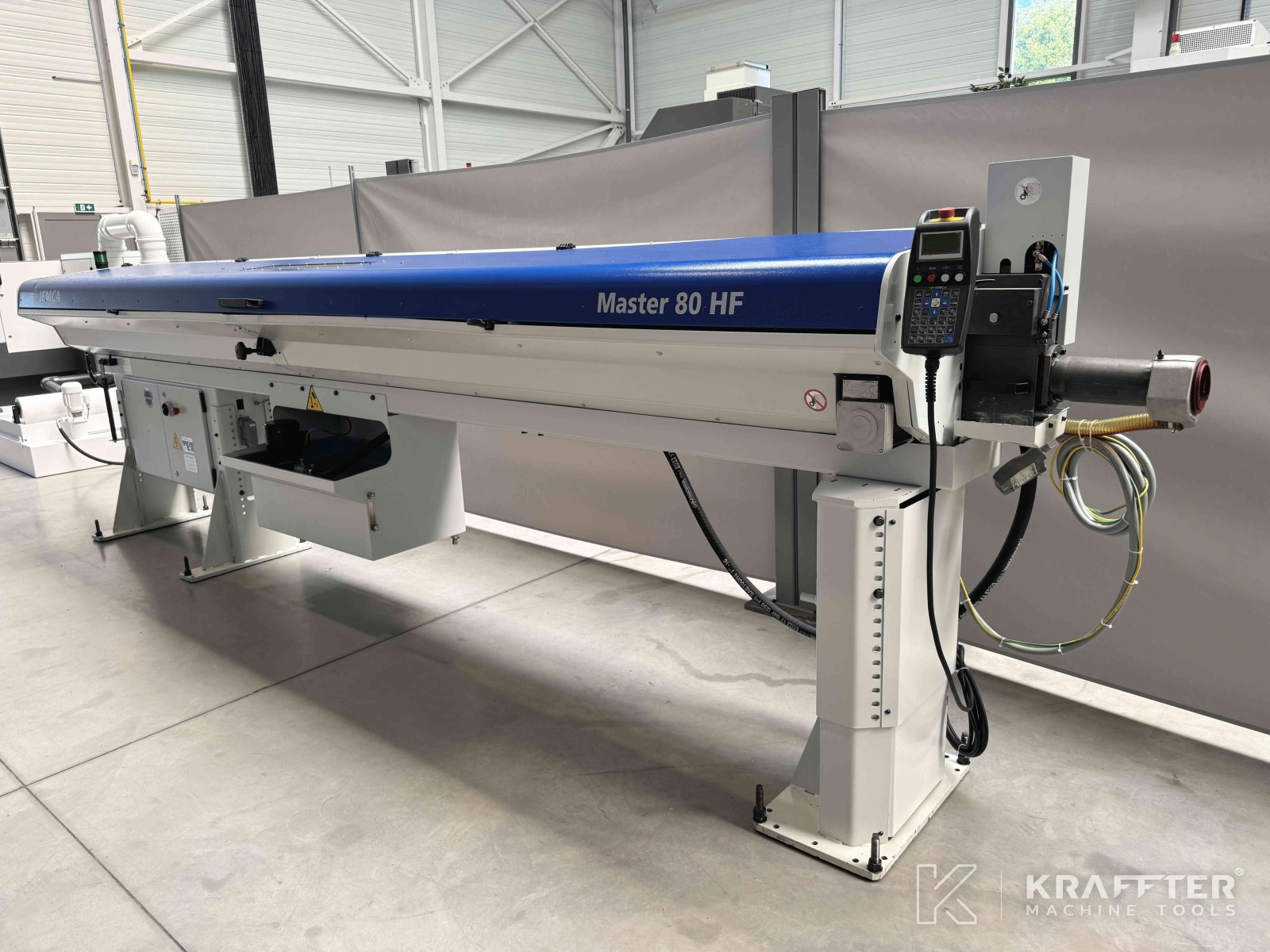

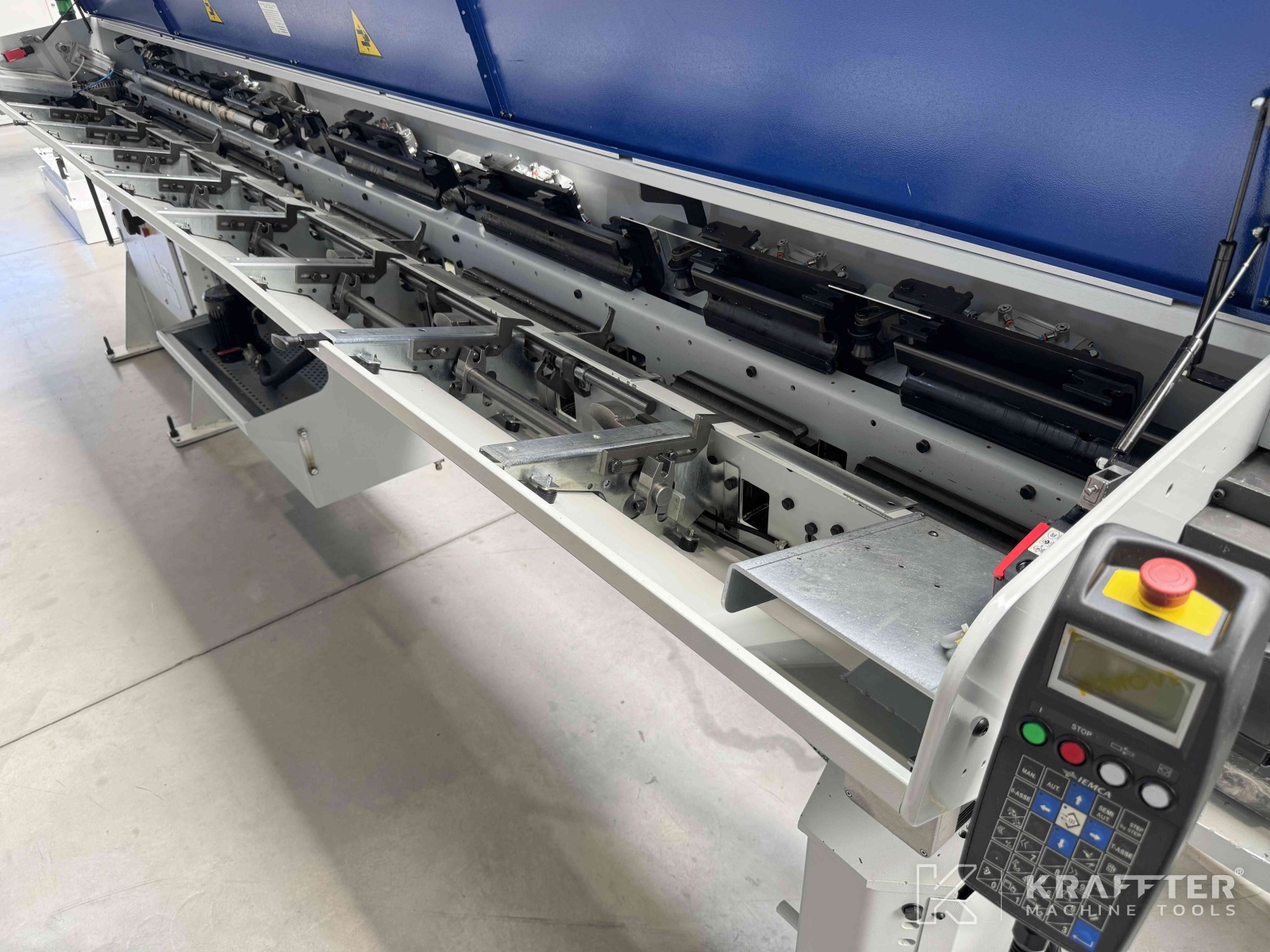

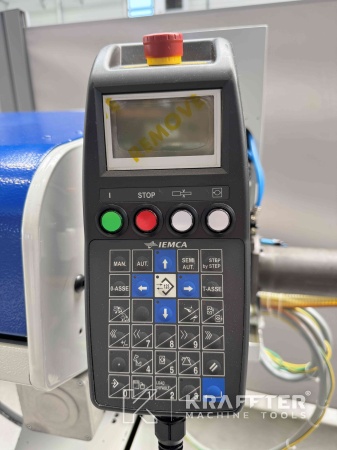

- x1 alimentador de barras IMECA tipo MASTER 80HF/43MP

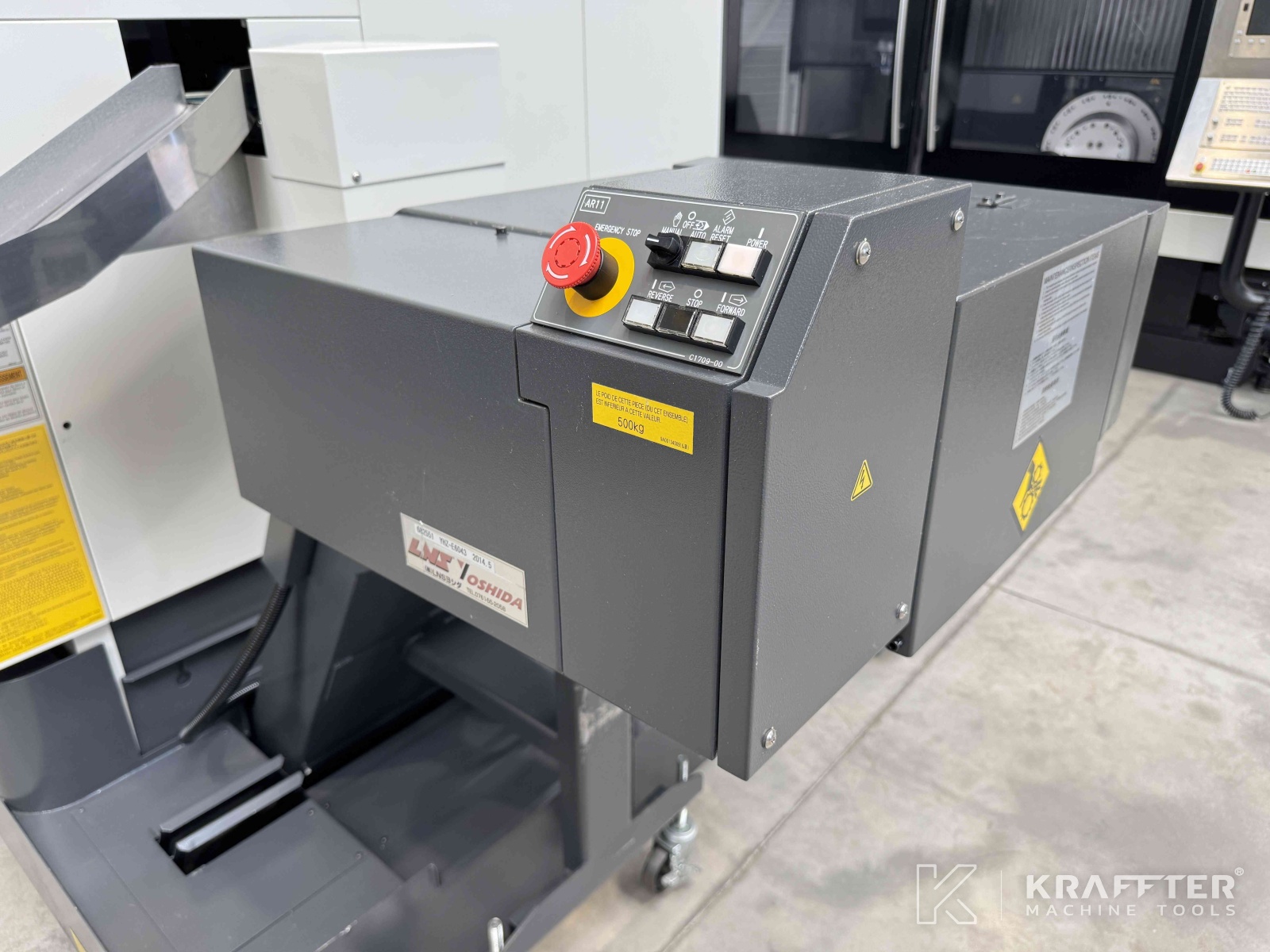

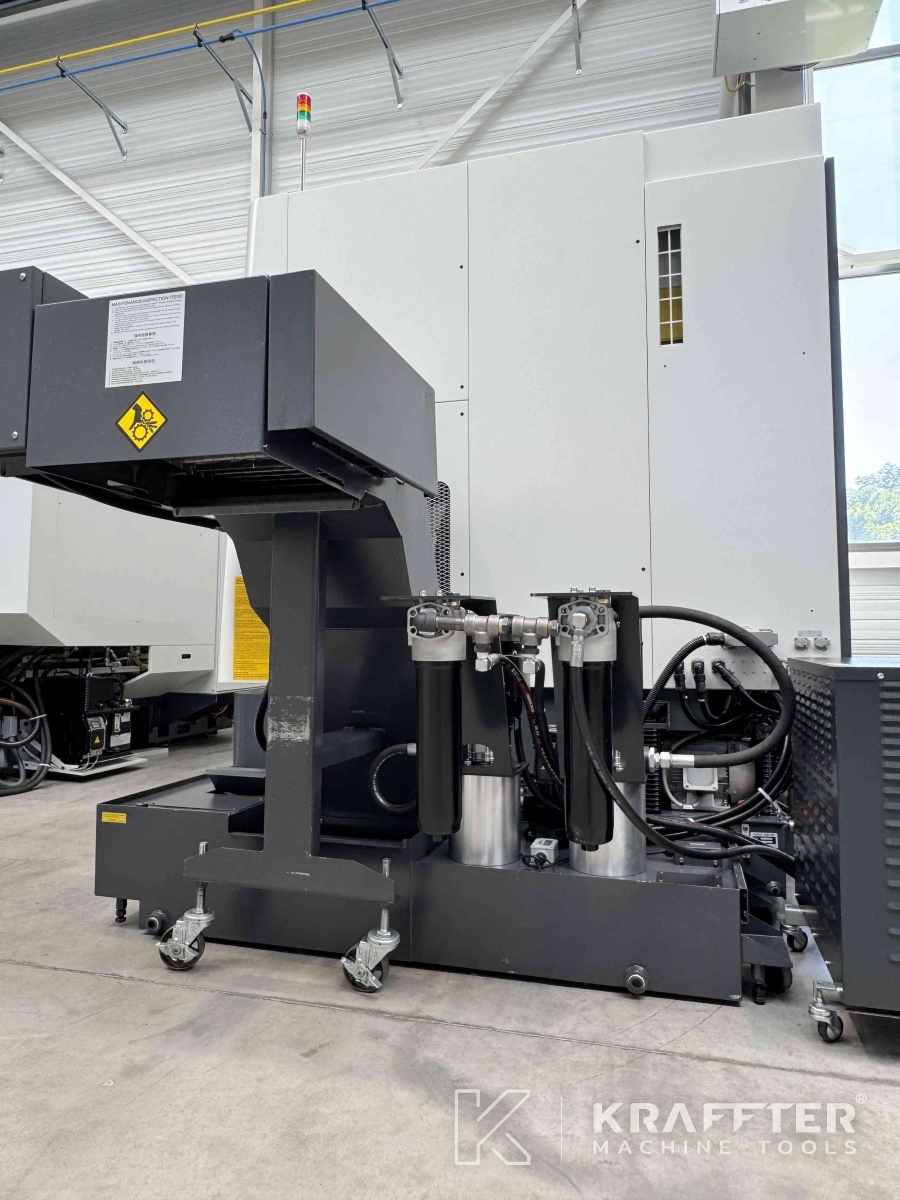

- x1 transportador de virutas

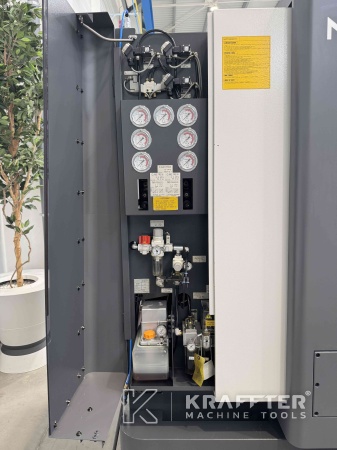

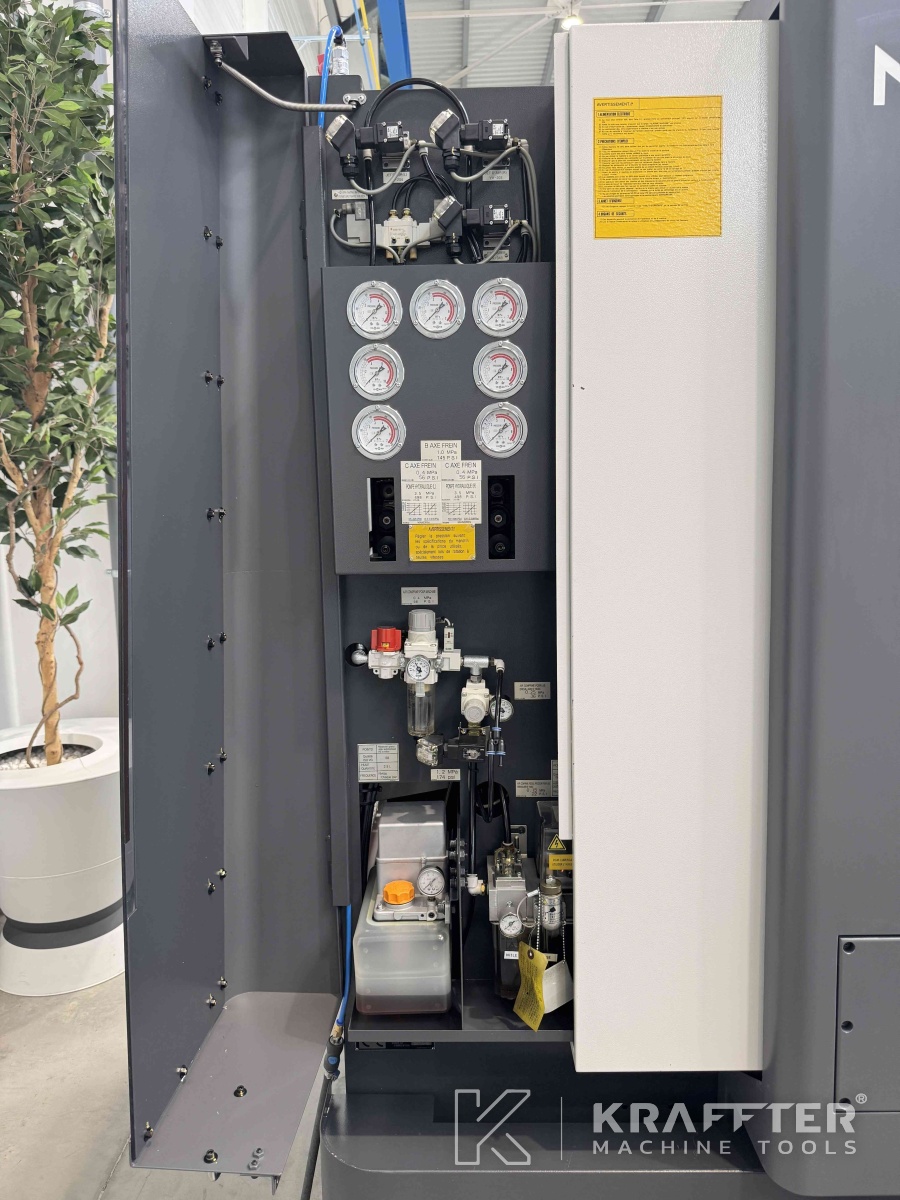

- x1 sistema de lubricación automática

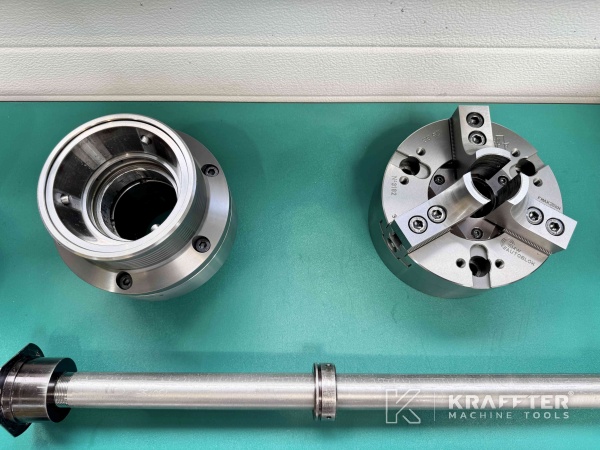

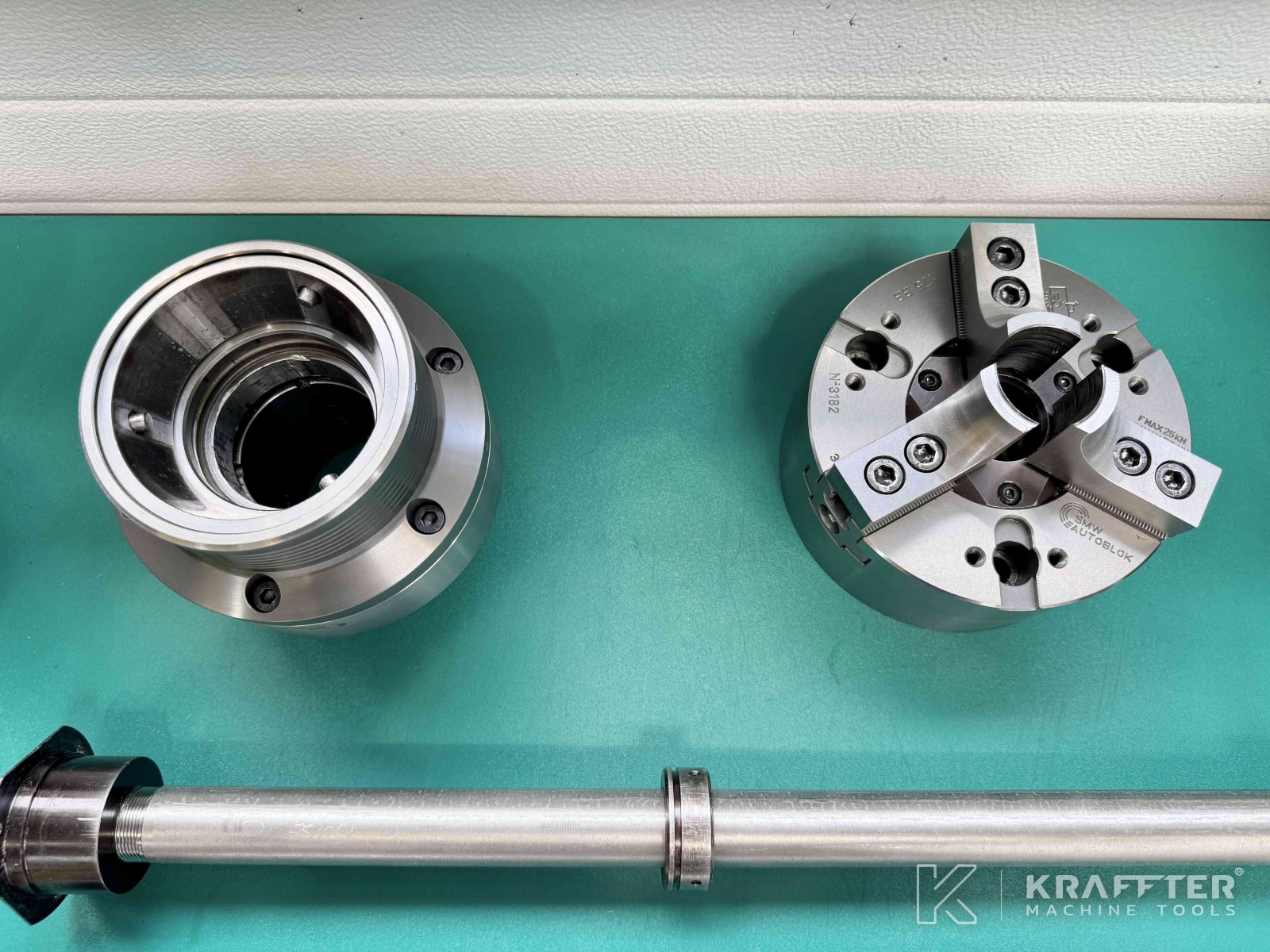

- x1 plato SMW-AUTOBLOK tipo KSZ-NZN-065-A06 (husillo)

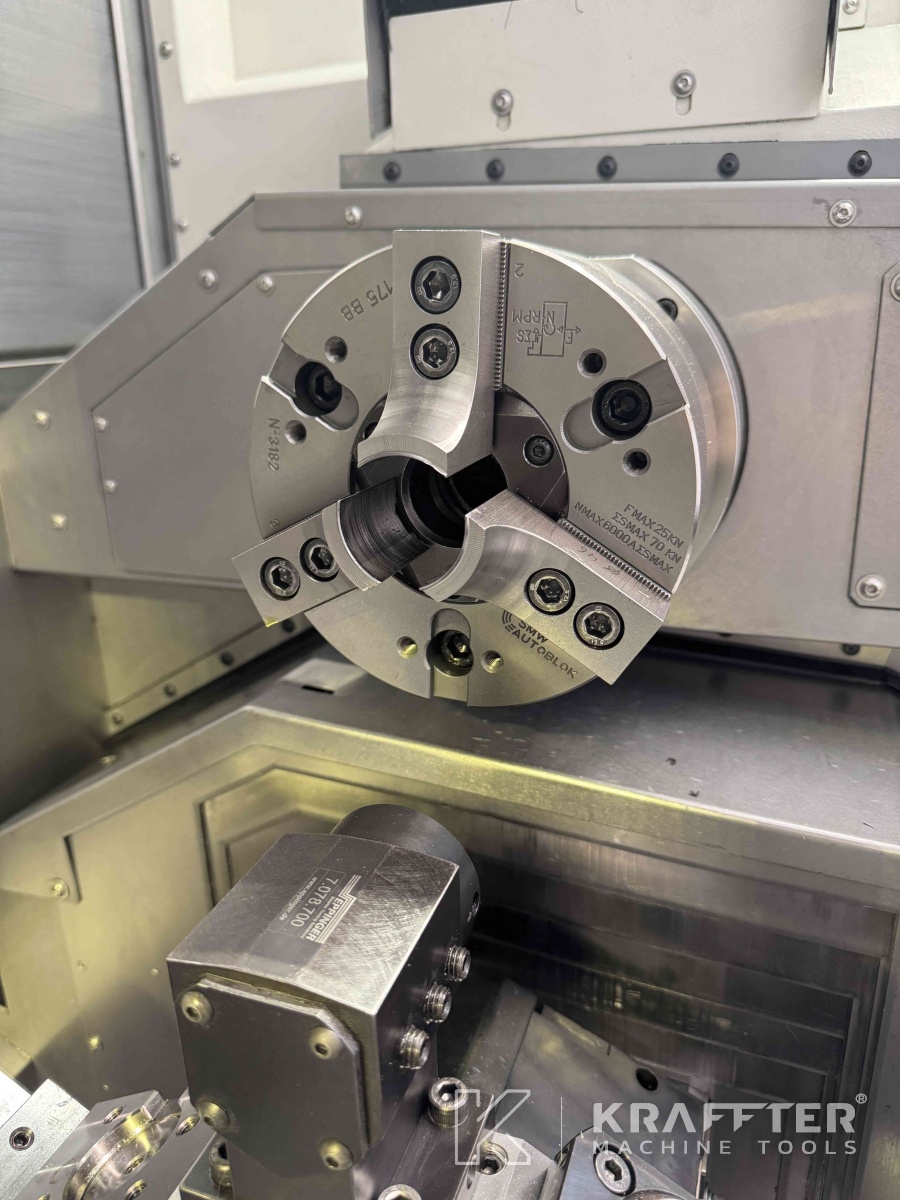

- x1 plato Ø175 [mm] SMW-AUTOBLOK 175 BB (contrahusillo)

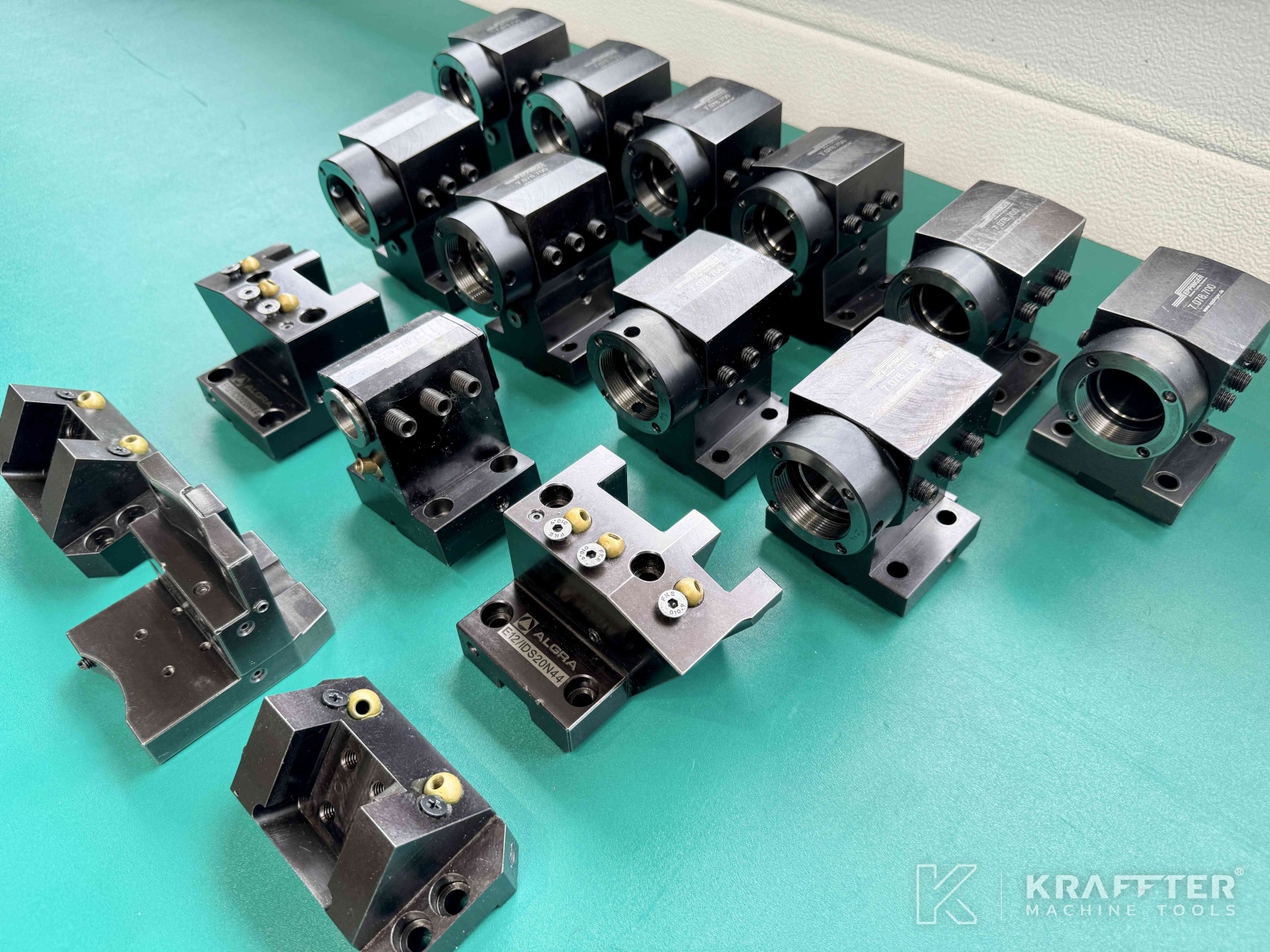

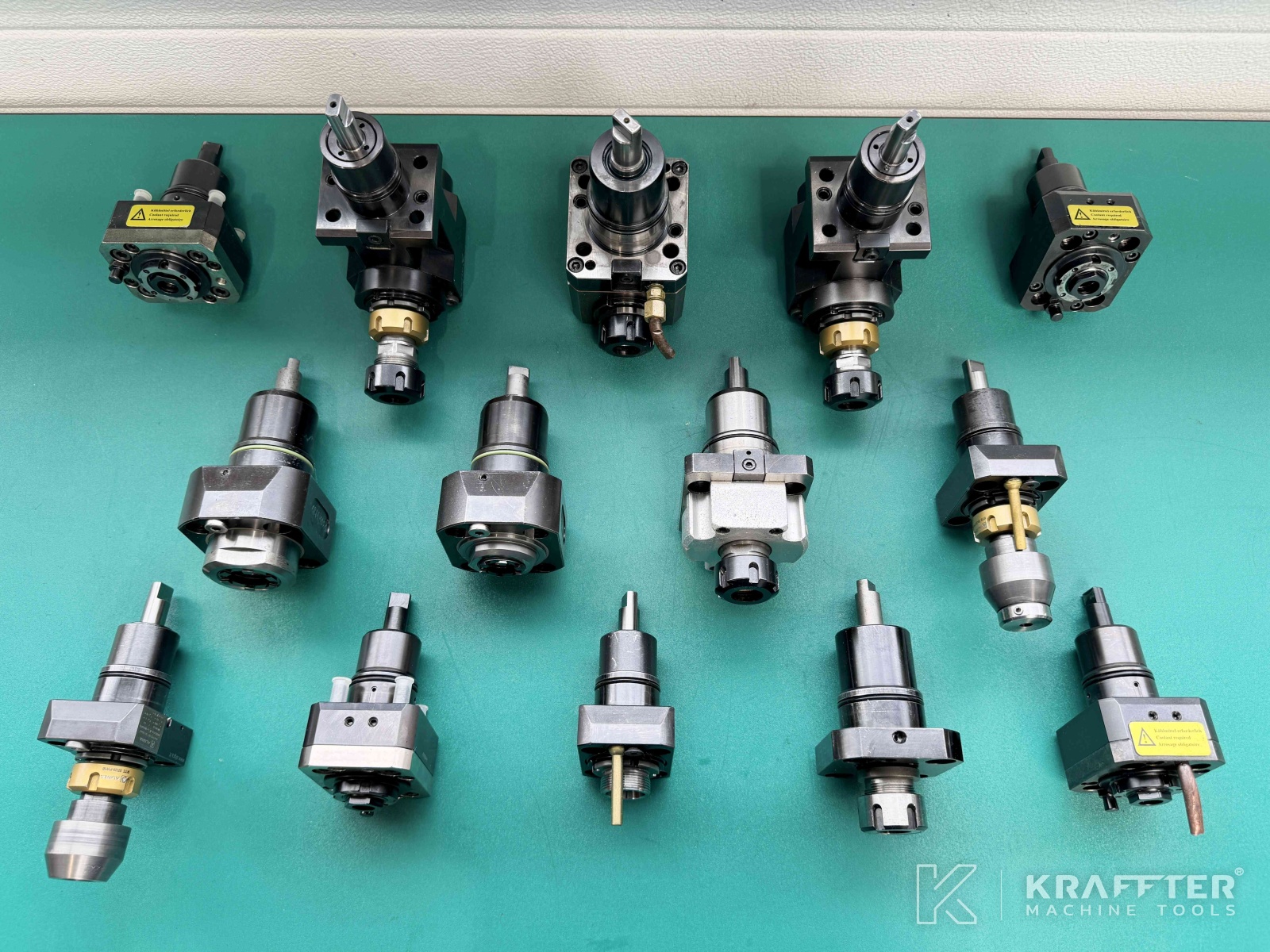

- x11 portaherramientas motorizados radiales ALGRA
- x3 portaherramientas axiales motorizados ALGRA
- x10 portaherramientas axiales estáticos EPPINGER para adaptadores PRECI-FLEX 32 (7.078.70)
- x1 portaherramientas axial estático EPPINGER para barra de mandrinar Ø200 [mm] (7.072.622)
- x5 portaherramientas estáticos ALGRA

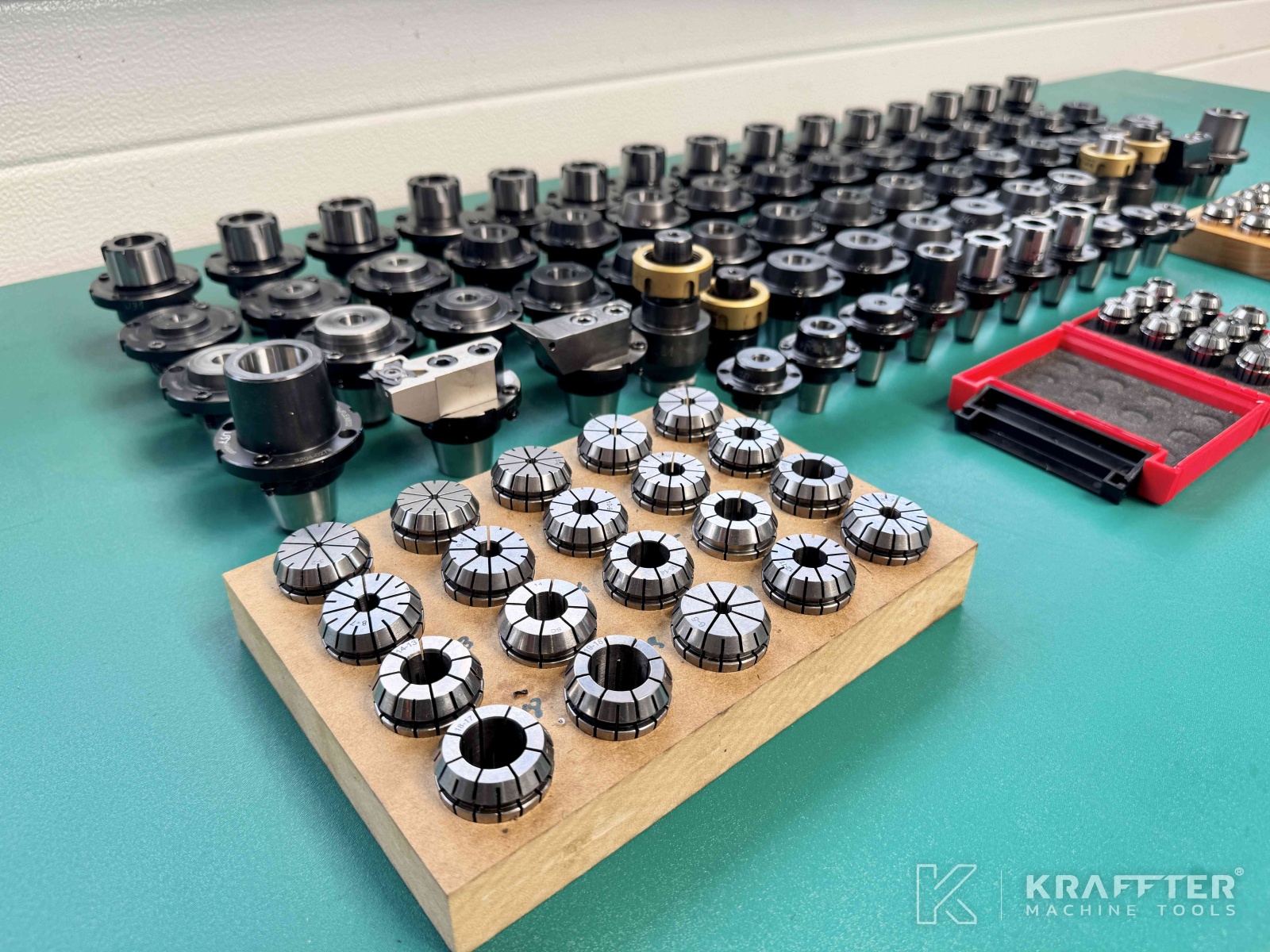

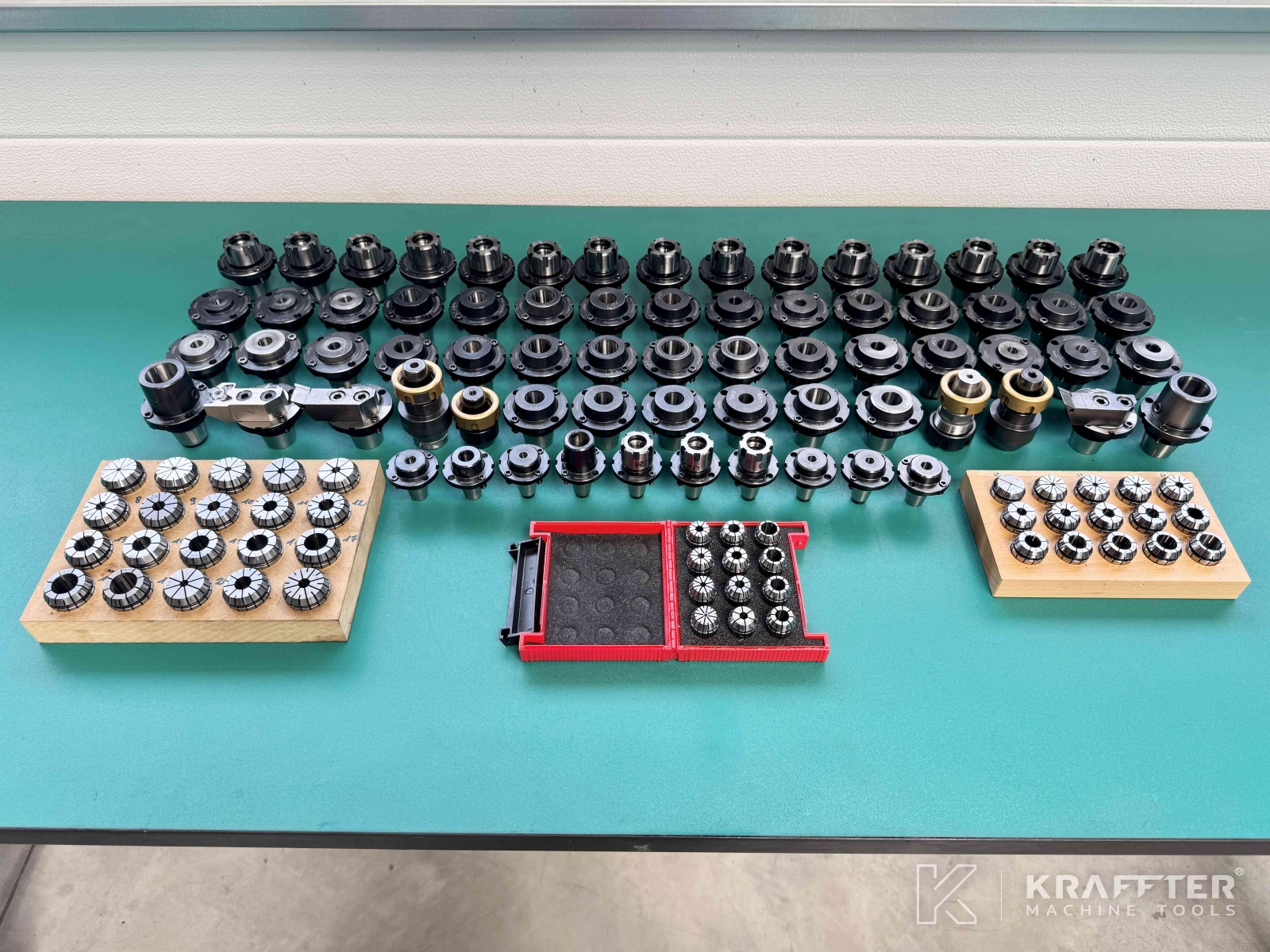

- x56 adaptadores EPPINGER tipo PRECI-FLEX 32
- x10 adaptadores EPPINGER PRECI-FLEX 20
- x20 pinzas ER32 (en caja)
- x15 pinzas ER25 (en caja)
- x12 pinzas ER20 (en caja)
- x4 manual de servicio / operador IEMCA
- x1 manual de servicio/operador IEMCA en CD-ROM
- x9 manuales de servicio/operador NAKAMURA NTJ100

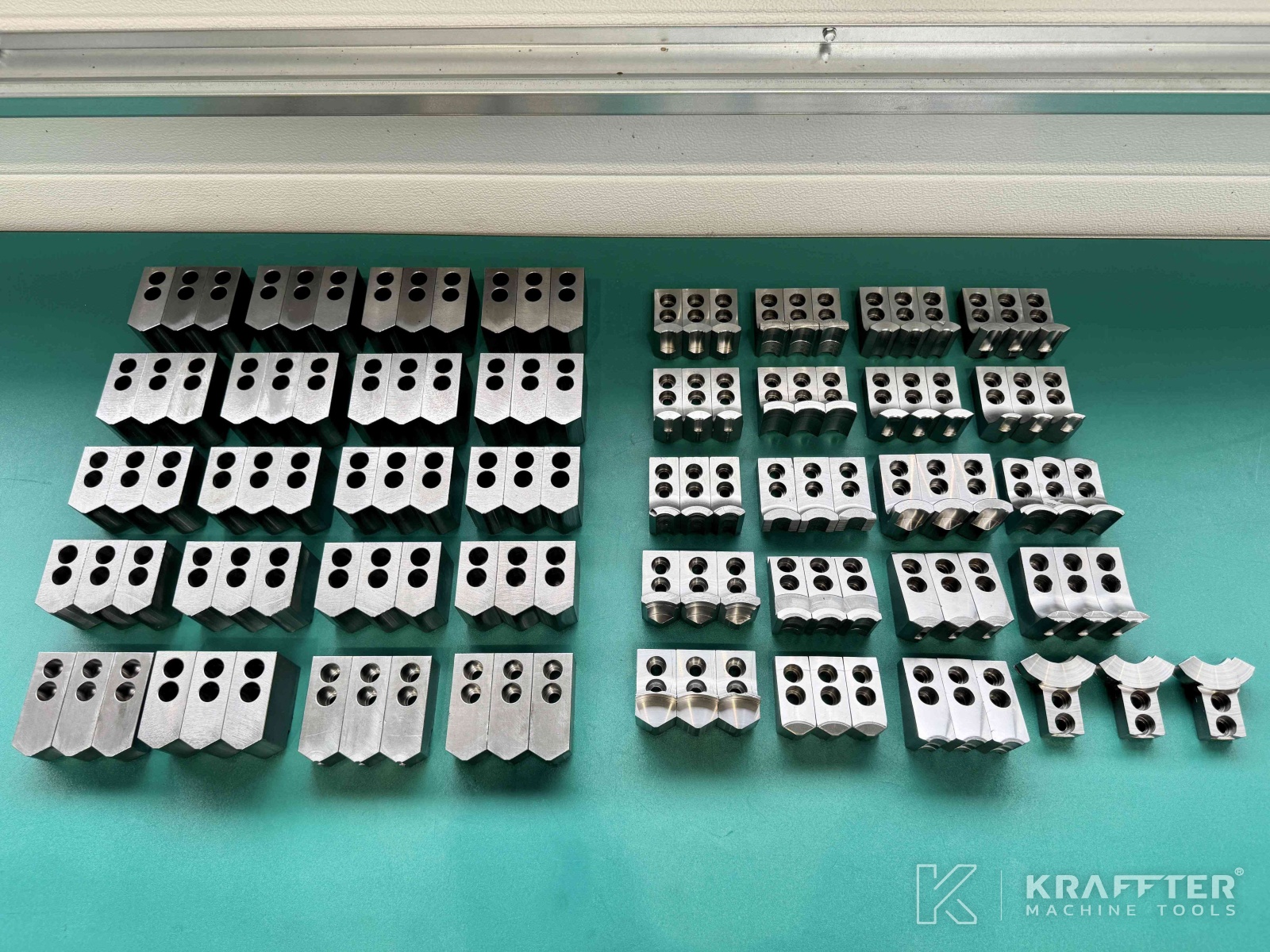

- x40 juegos de mordazas blandas
Lista de opciones de software:
- 1MB de memoria 2560 m de cinta / 2000 programas grabables (NTJ100 F-001)
- 99 pares de correctores de herramientas (NTJ100 F-002)
- Programación en pulgadas o milímetros (NTJ100 F-003)
- Introducción de datos mediante programación / G10 (NTJ100 F-004)
- Retracción de la herramienta en el roscado (NTJ100 F-005)
- Roscado continuo (NTJ100 F-006)
- Aceleración / deceleración lineal tras interpolación de los avances de corte (NTJ100 F-007)
- Función de mecanizado de alta velocidad (NTJ100 F-008)
- Programación en segundo plano (NTJ100 F-009)
- Edición ampliada de piezas del programa (copiar/pegar) (NTJ100 F-010)
- Tiempo de ejecución y contador de piezas (NTJ100 F-011)
- Sistema de coordenadas de la pieza (NTJ100 F-012)
- Programación directa de cotas o chaflán y radio (NTJ100 F-013)
- Macros de cliente tipo B (NTJ100 F-014)
- Adición de variables comunes para macros de cliente (NTJ100 F-015)
- Ciclos repetitivos de tipo II (NTJ100 F-016)
- Ciclos fijos para taladrado (NTJ100 F-017)
- Recomposición de ejes (NTJ100 F-018)
- Función de roscado rígido para husillo (NTJ100 F-019)
- Software Luck-Bei II / NT Manual Guide i (NTJ100 F-020)
- Software NT Nurse 2 (NTJ100 F-021)
- Software NT Work Navigator (tipo controlador de par) (NTJ100 F-022)
- Software NT Collision Guard (NTJ100 F-023)
- Detección de sobrecarga (NTJ100 F-024)
- Función de roscado rígido para herramientas eléctricas (NTJ100 F-025)
- Interpolación de ciclos polares (NTJ100 F-026)
- Reposicionamiento del círculo polar (NTJ100 F-027)
- Interpolación helicoidal (NTJ100 F-028)
