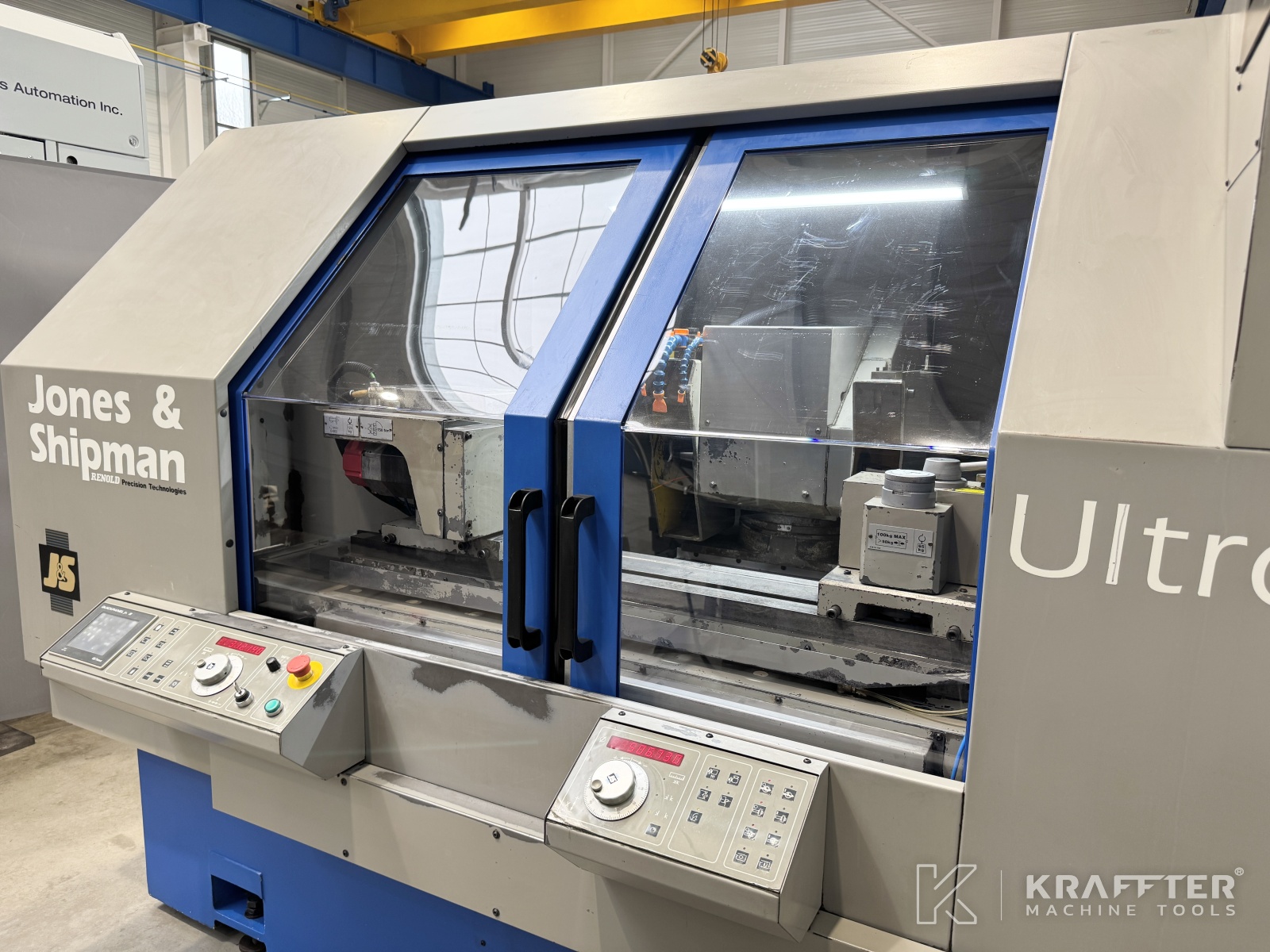

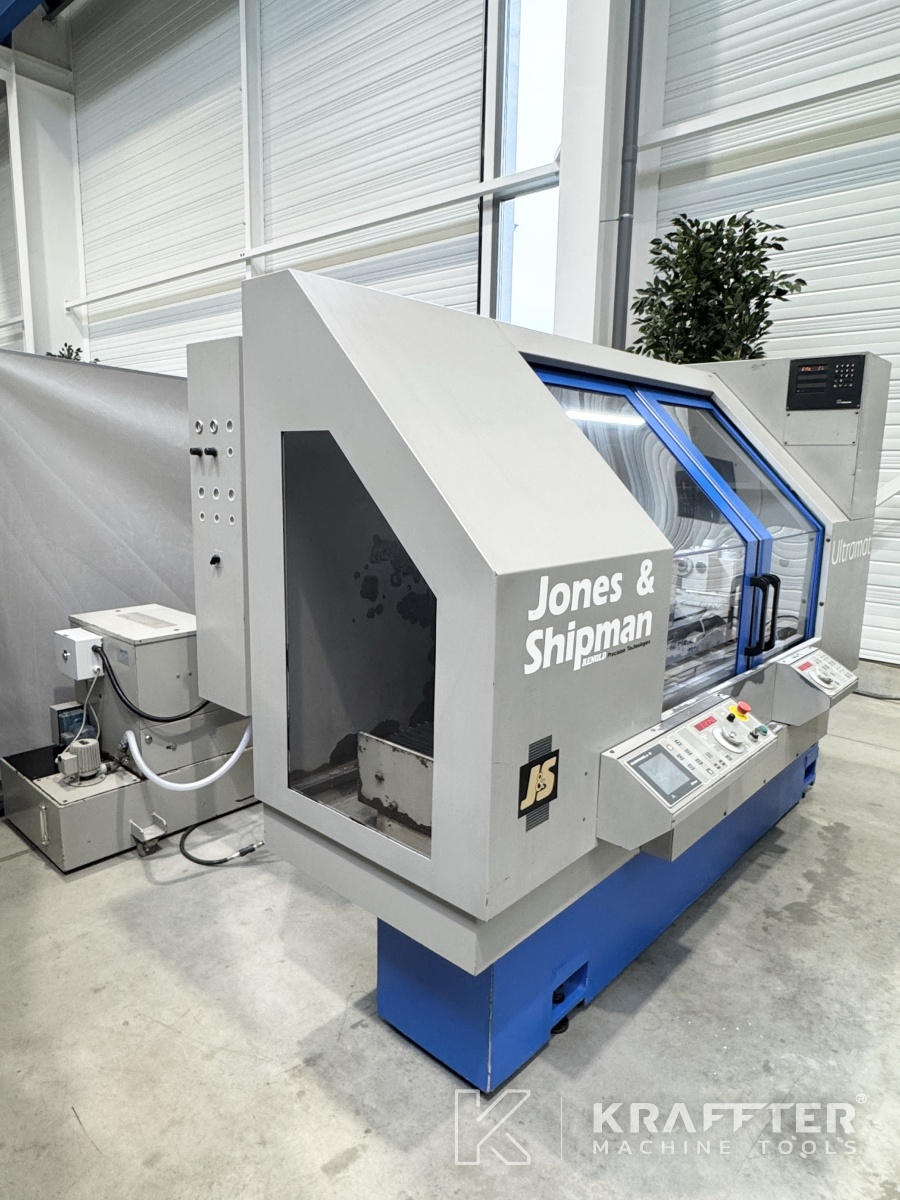

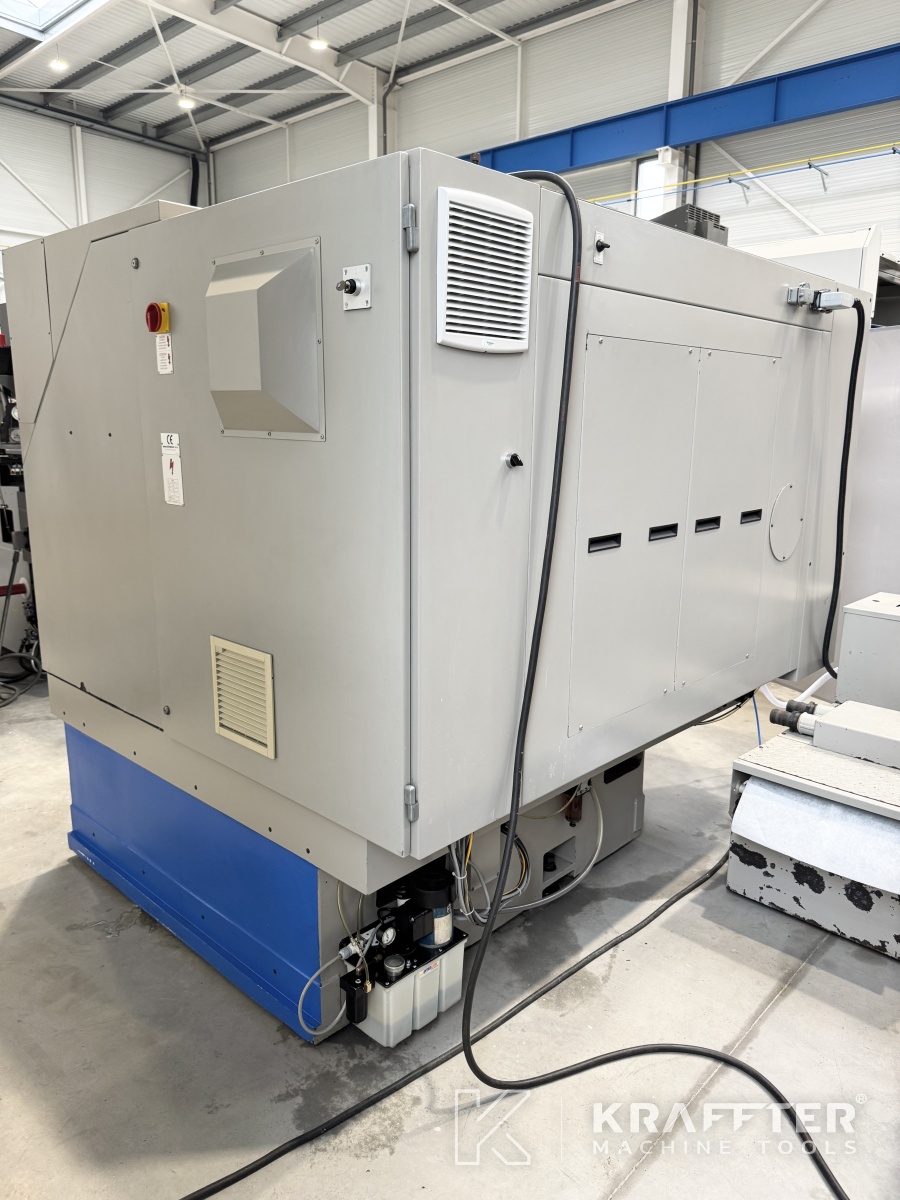

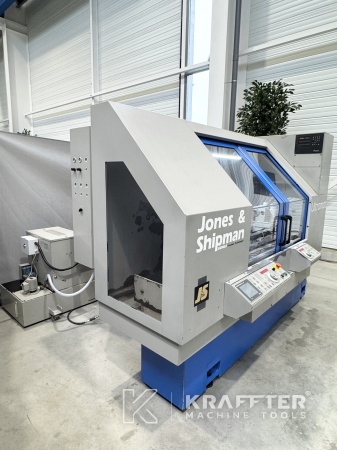

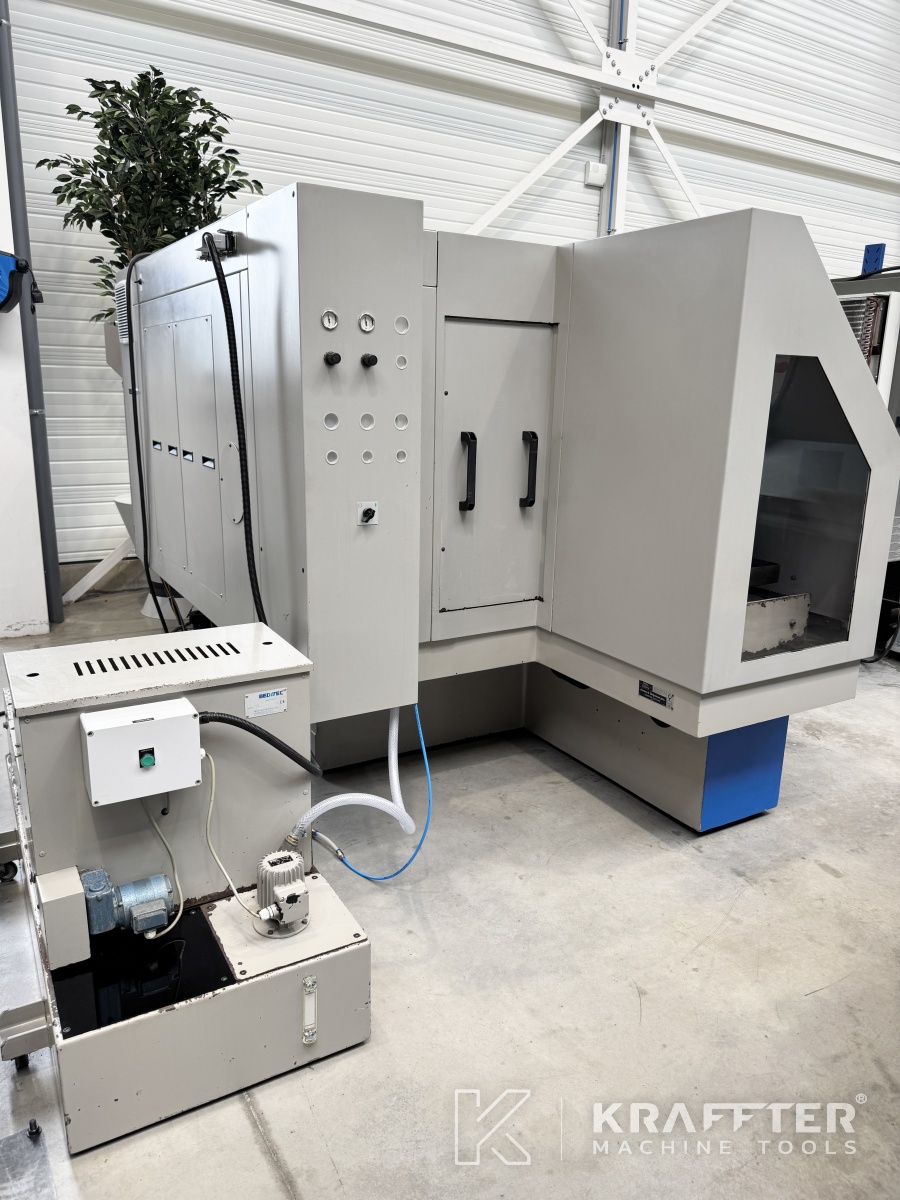

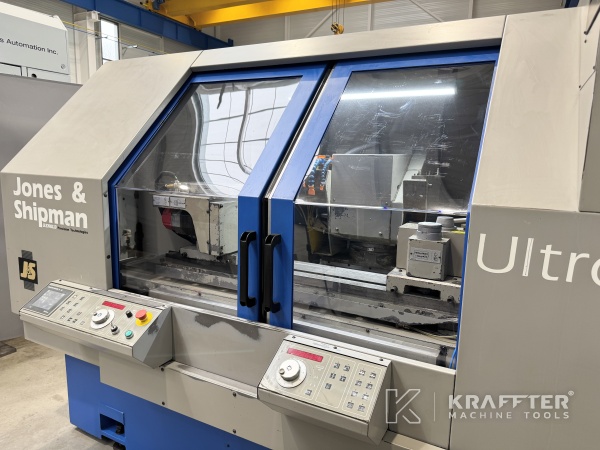

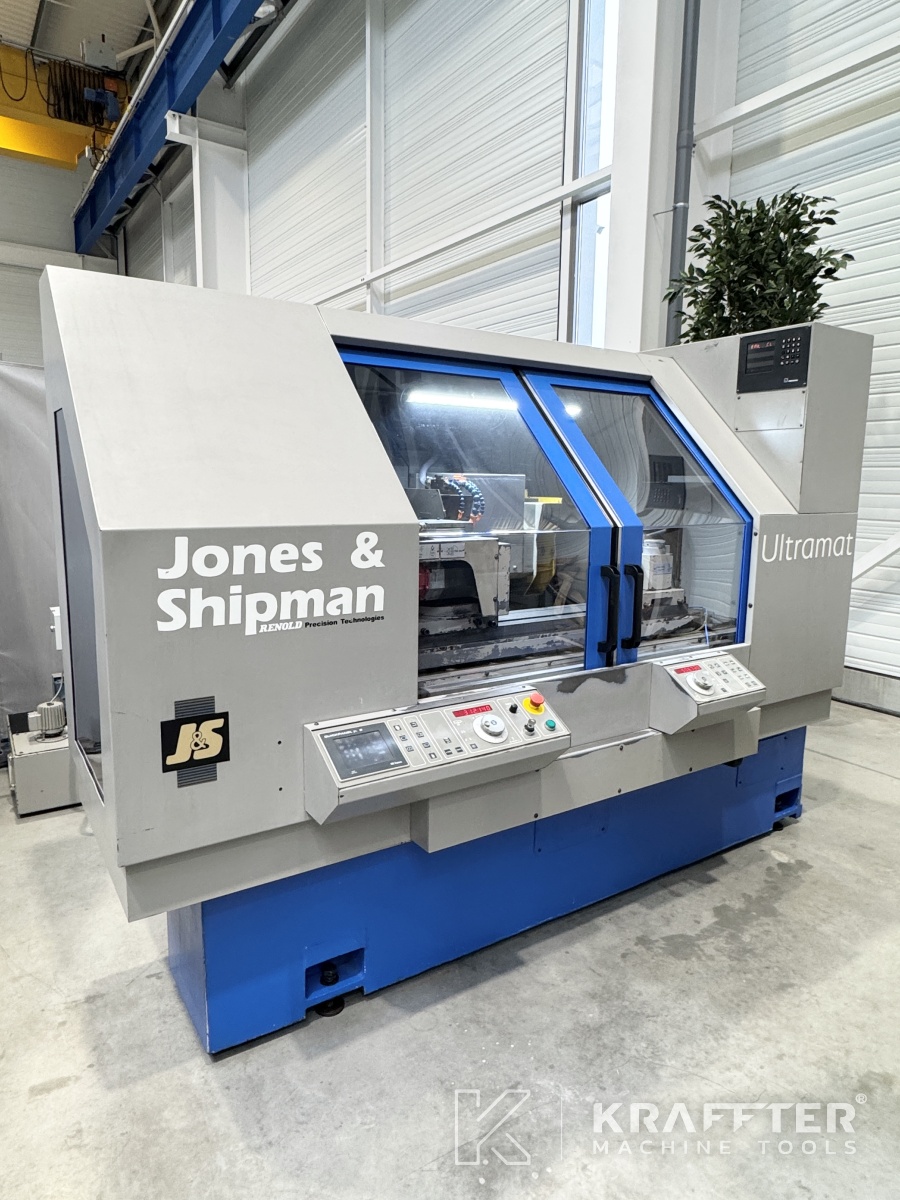

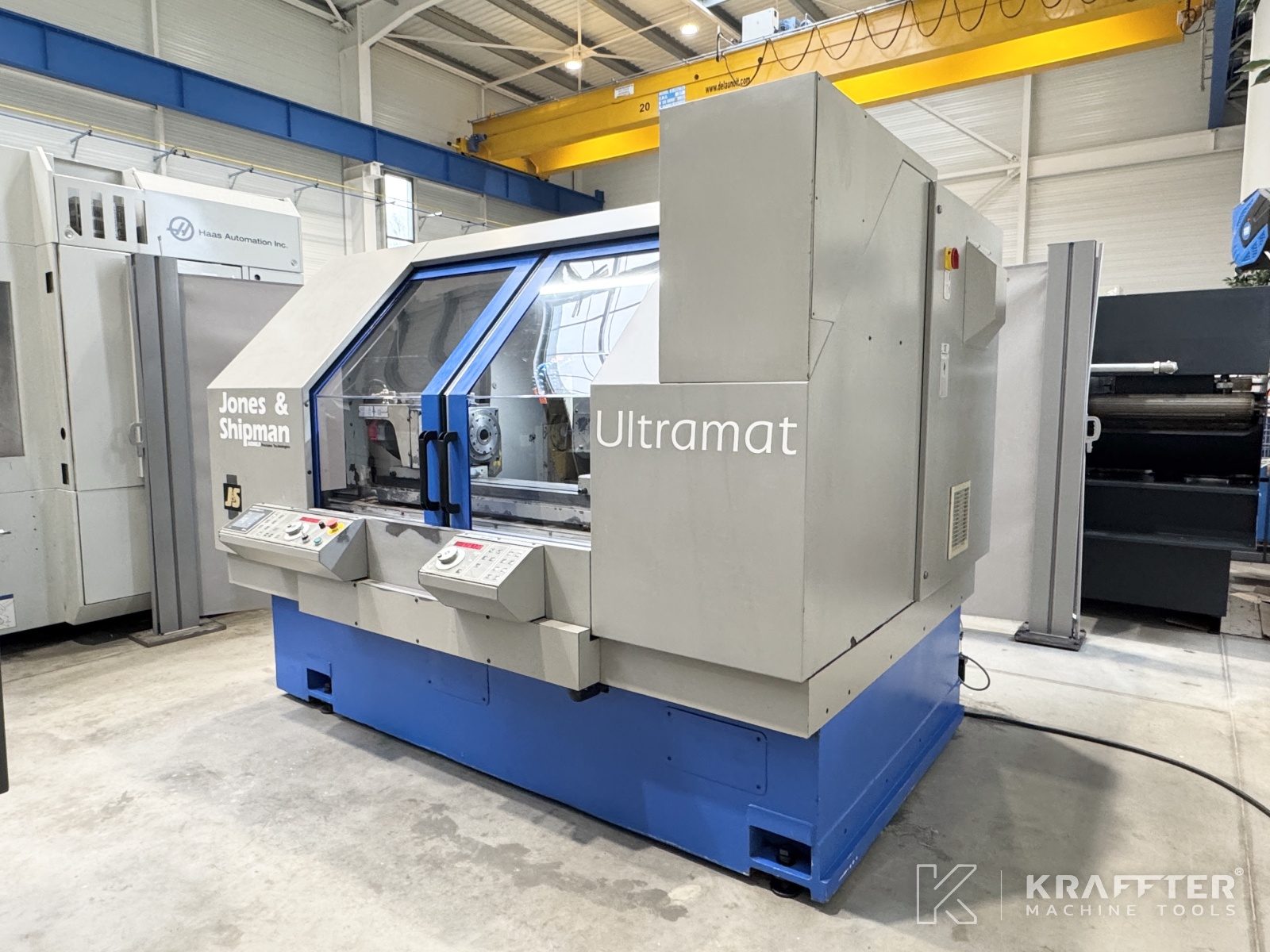

Tipo de máquina : Rectificadora cilindrica CNC
Marca : JONES & SHIPMAN
N° de stock: 90084
Modelo : Ultramat-X
Año : 2001
Ubicación : 73240 St-Genix-les-Villages, FRANCE
¡MAQUINA VENDIDA!
¿Está interesado en un modelo similar?
Déjenos sus datos de contacto:
Especificaciones técnicas
Distancia entre puntos
650 [mm]
Altura de puntos
160
Diámetro máx. de rectificado
300 [mm]
Longitud máxima de rectificado
650 [mm]
Recorrido del eje X
260 [mm]
Velocidad máxima de desplazamiento del eje X
6000 [mm/min]
Resolución del eje X
0.0001 [mm]
Recorrido del eje Z
750 [mm]
Velocidad máxima de desplazamiento del eje Z
12000 [mm/min]
Resolución del eje Z
0.0001 [mm]
Velocidad máxima del husillo portamuela
2672 [rpm]
Potencia del husillo portamuela
4 [kW]
Recorrido angular del eje B
-190 / +45 [°]
Precisión de indexación del eje B
0.001 [°]
Cono interior del husillo portapiezas
MT5

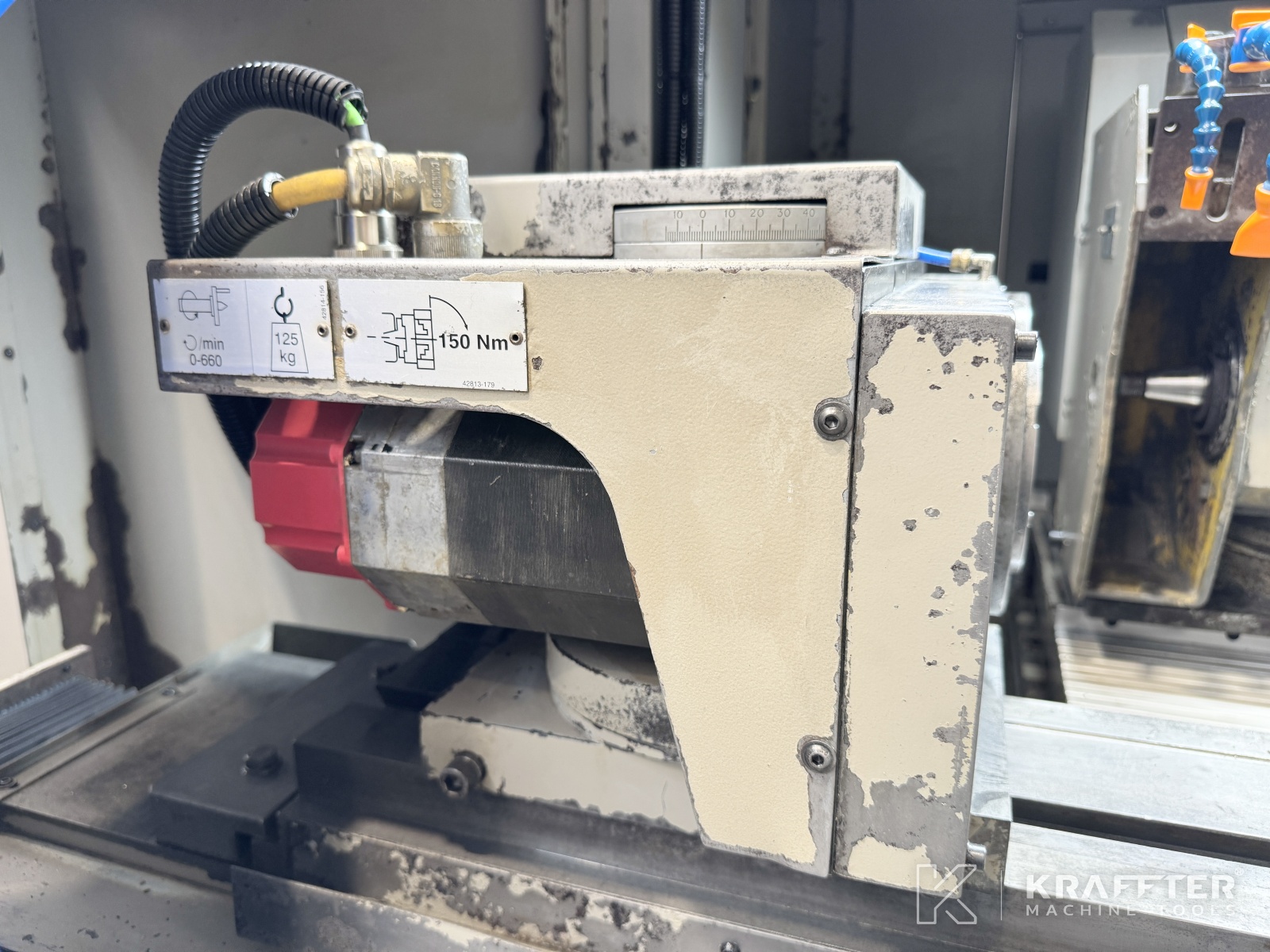

Velocidad máxima del husillo portapieza
660 [rpm]

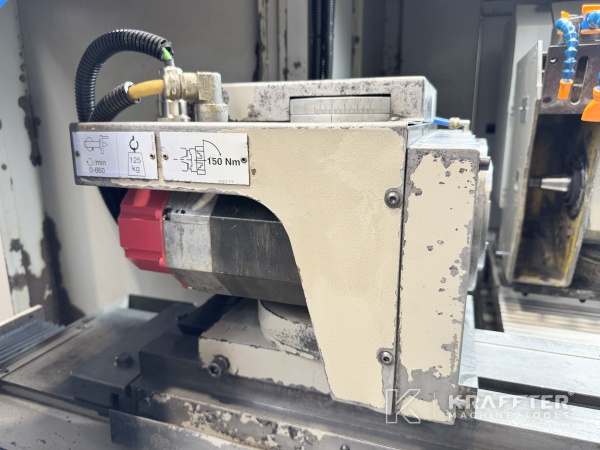

Peso máximo admisible del cabezal portapieza entre puntos
100 [Kg]
Ángulo de rotación del cabezal portapiezas
+90 / -15 [°]

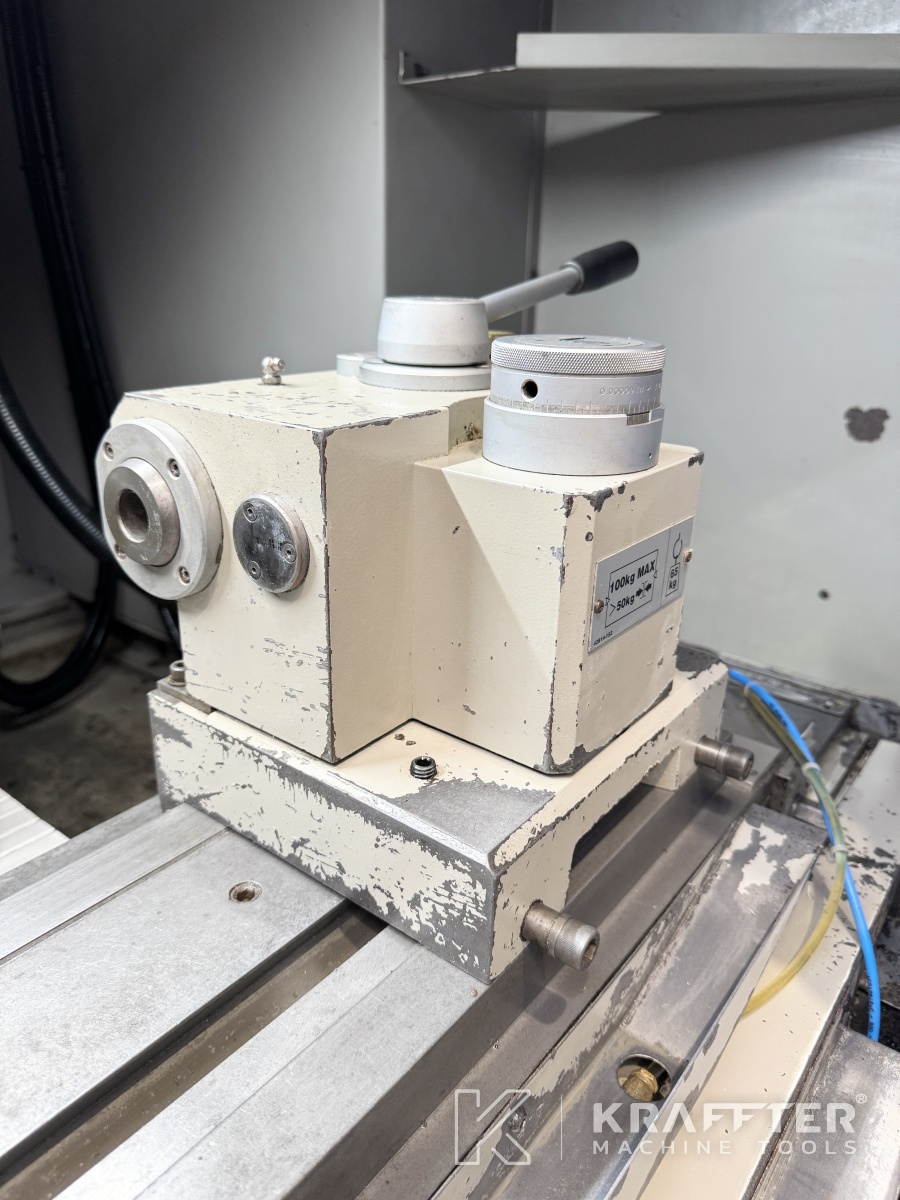

Cono de la contrapunta
MT3
Recorrido del manguito de la contrapunta
30 [mm]

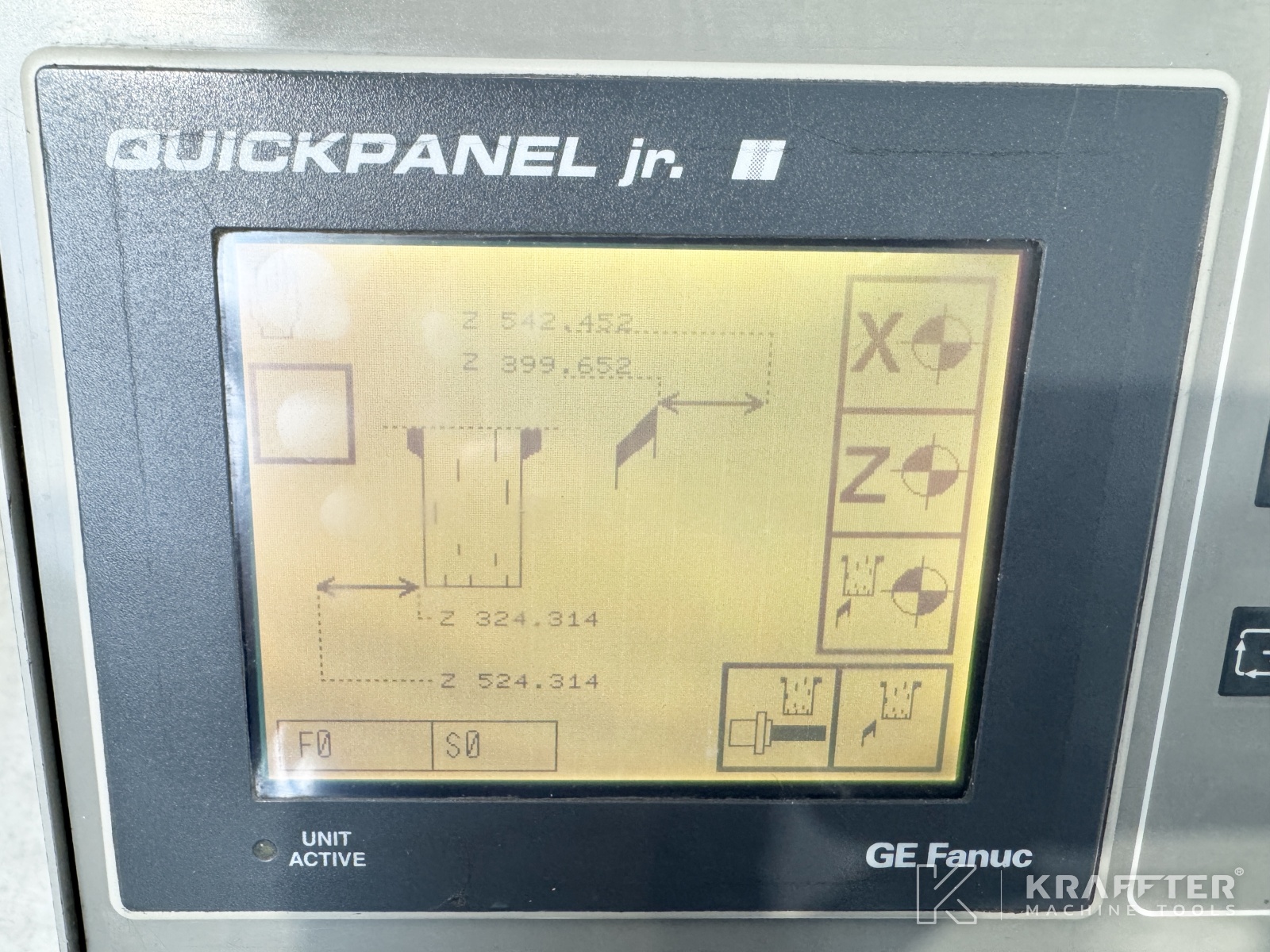

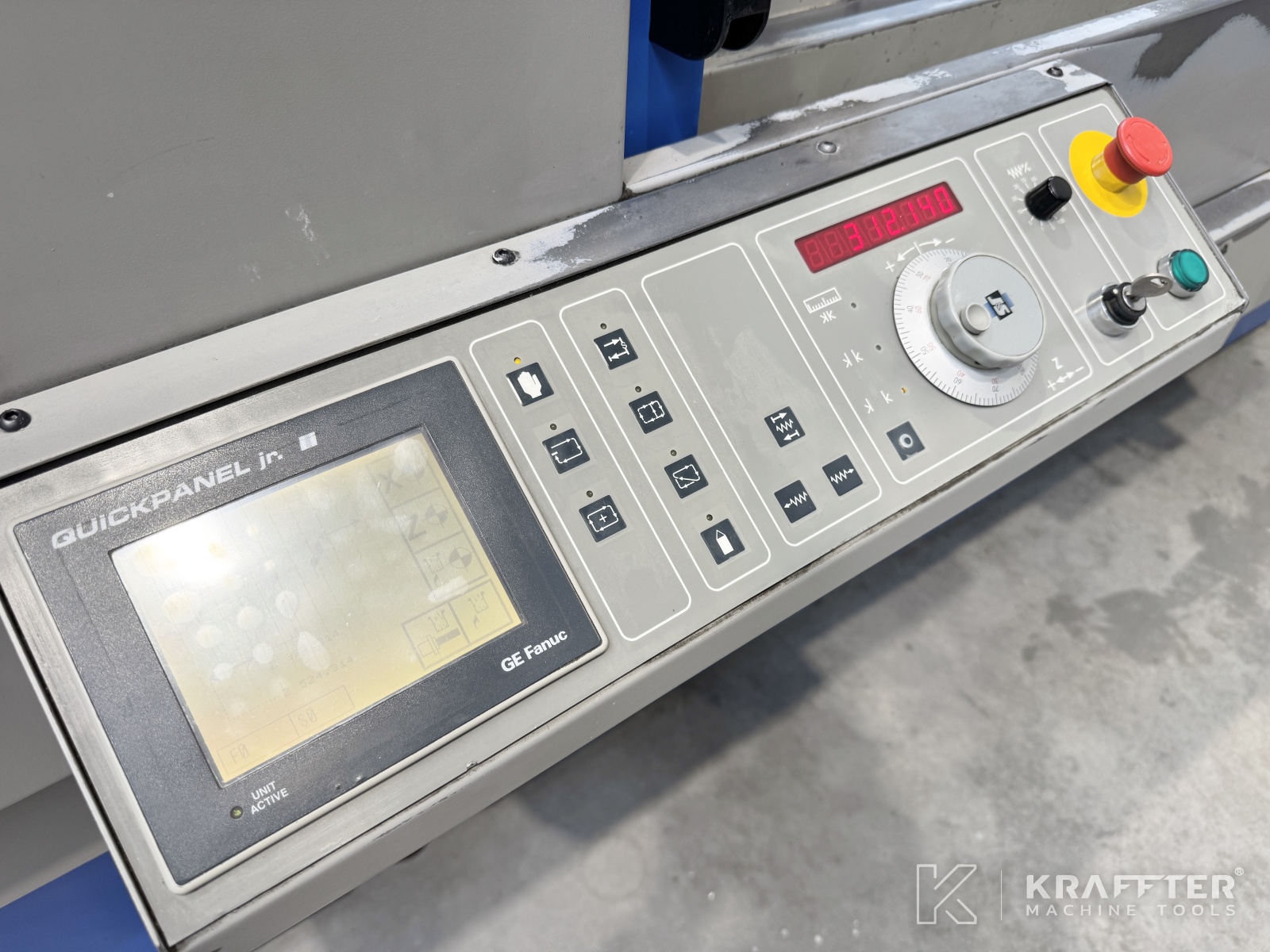

Panel de control táctil
FANUC QuickPanel G E
Suministro de tensión
400 [V]
Peso
5000 [Kg]
Información adicional

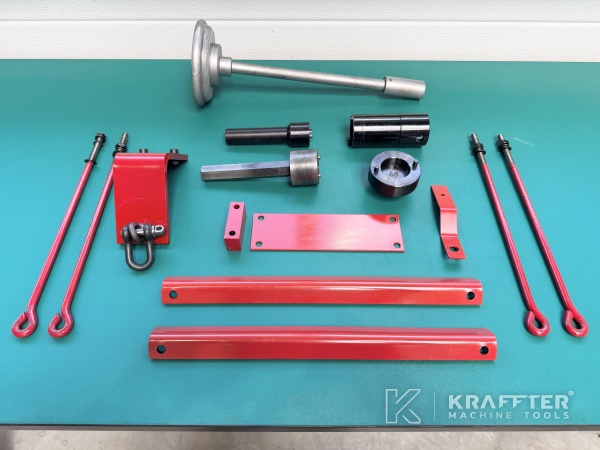

EQUIPAMIENTO INCLUIDO:

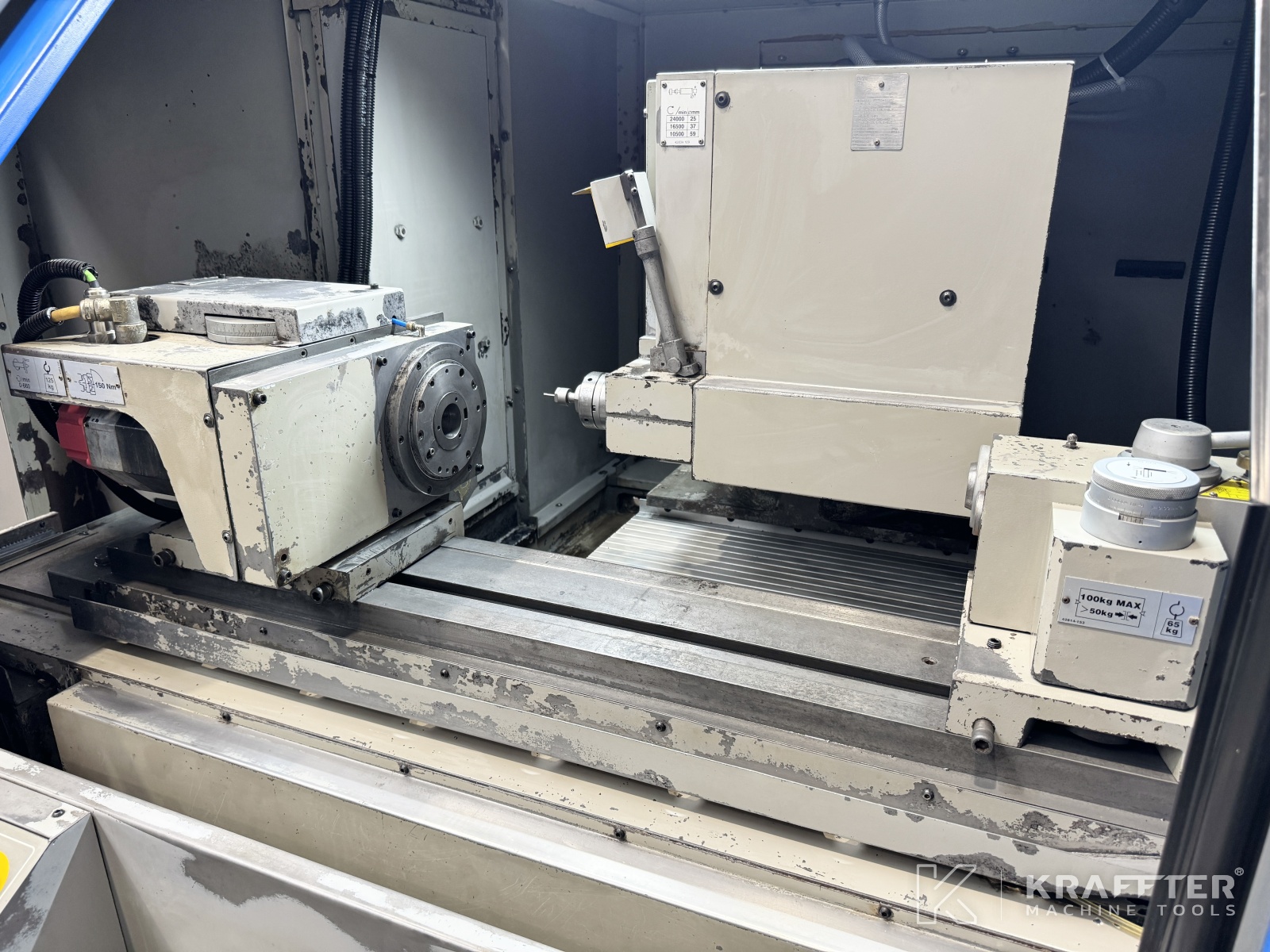

x1 eje B indexado manualmente

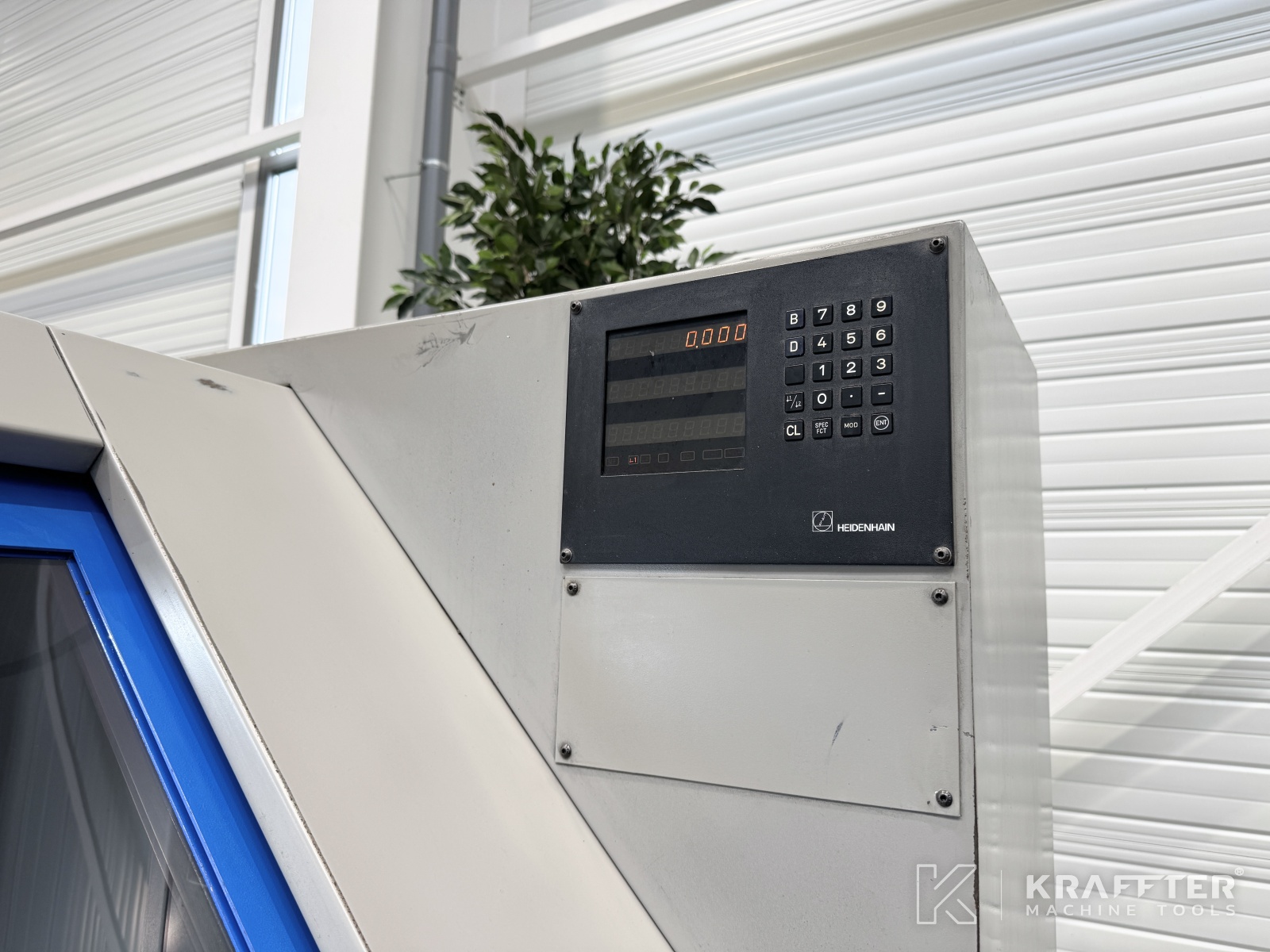

x1 visualizador de cotas HEIDENHAIN (indexación del eje B, resolución 0,001°)
x2 escalas HEIDENHAIN en los 2 ejes lineales X y Z
x1 husillo de rectificado interior

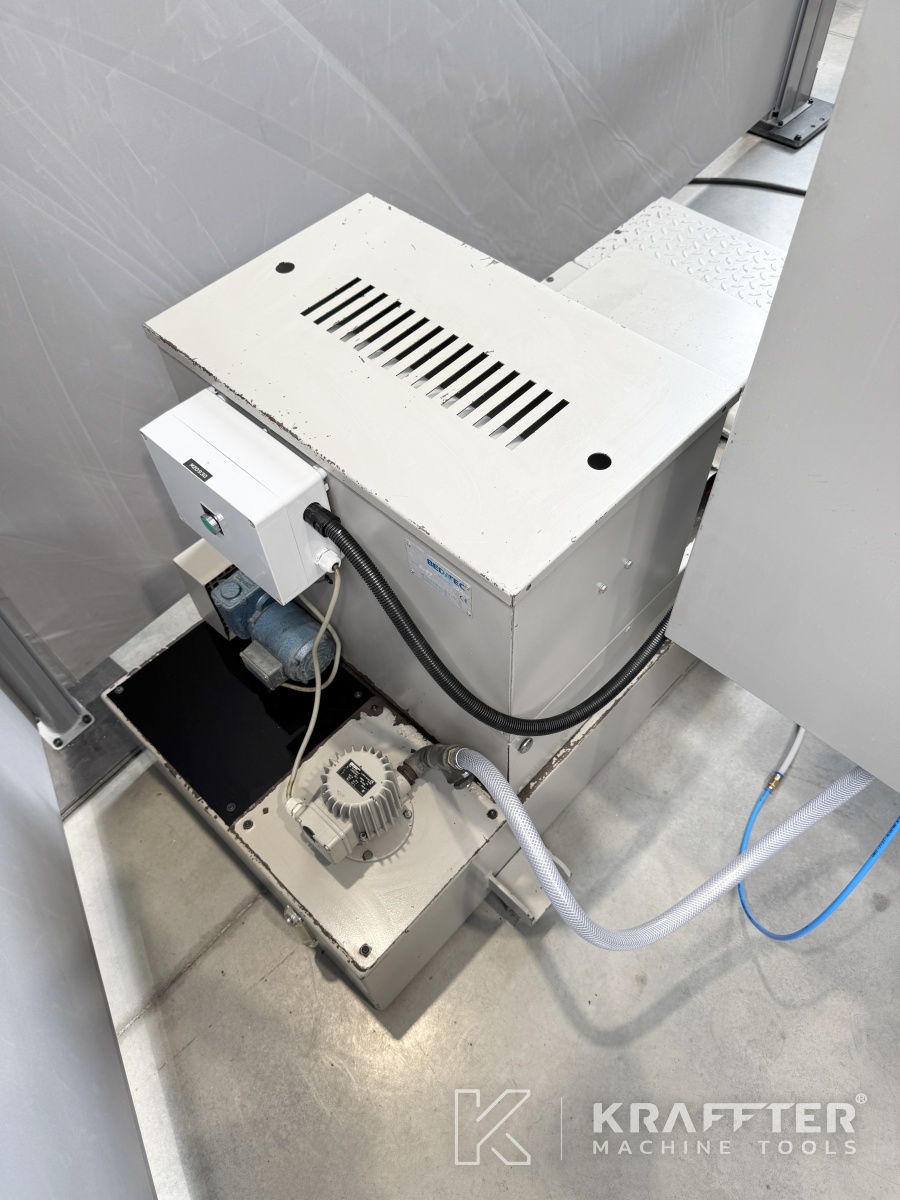

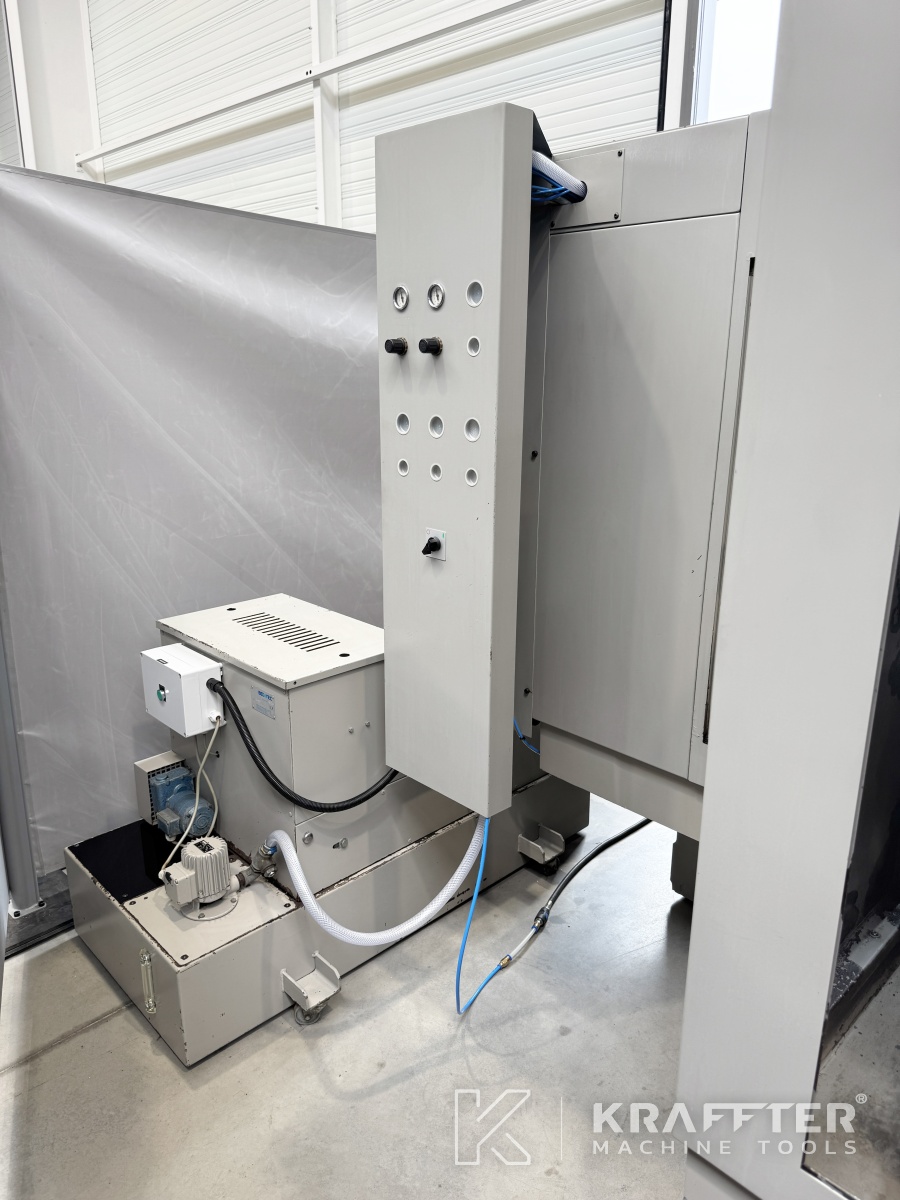

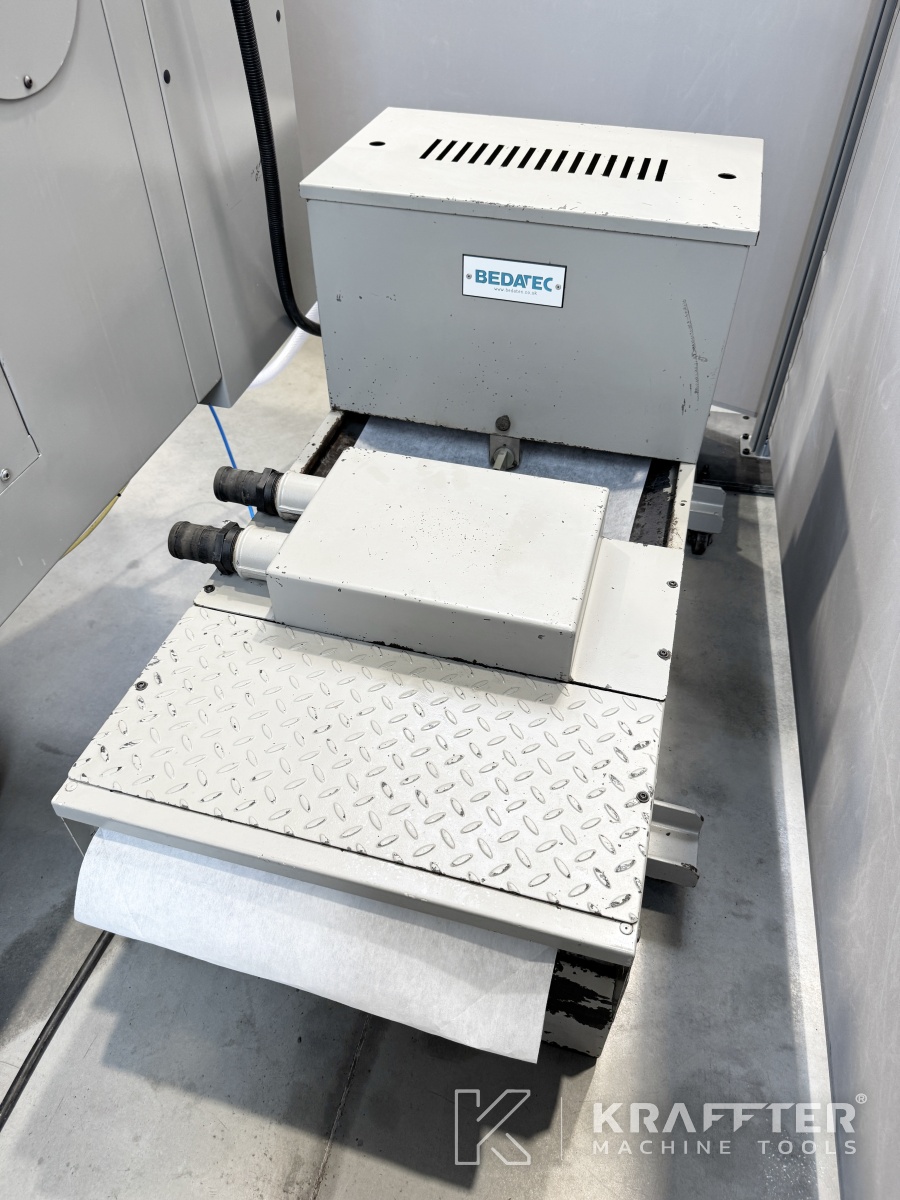

x1 filtro de papel + depósito de refrigerante

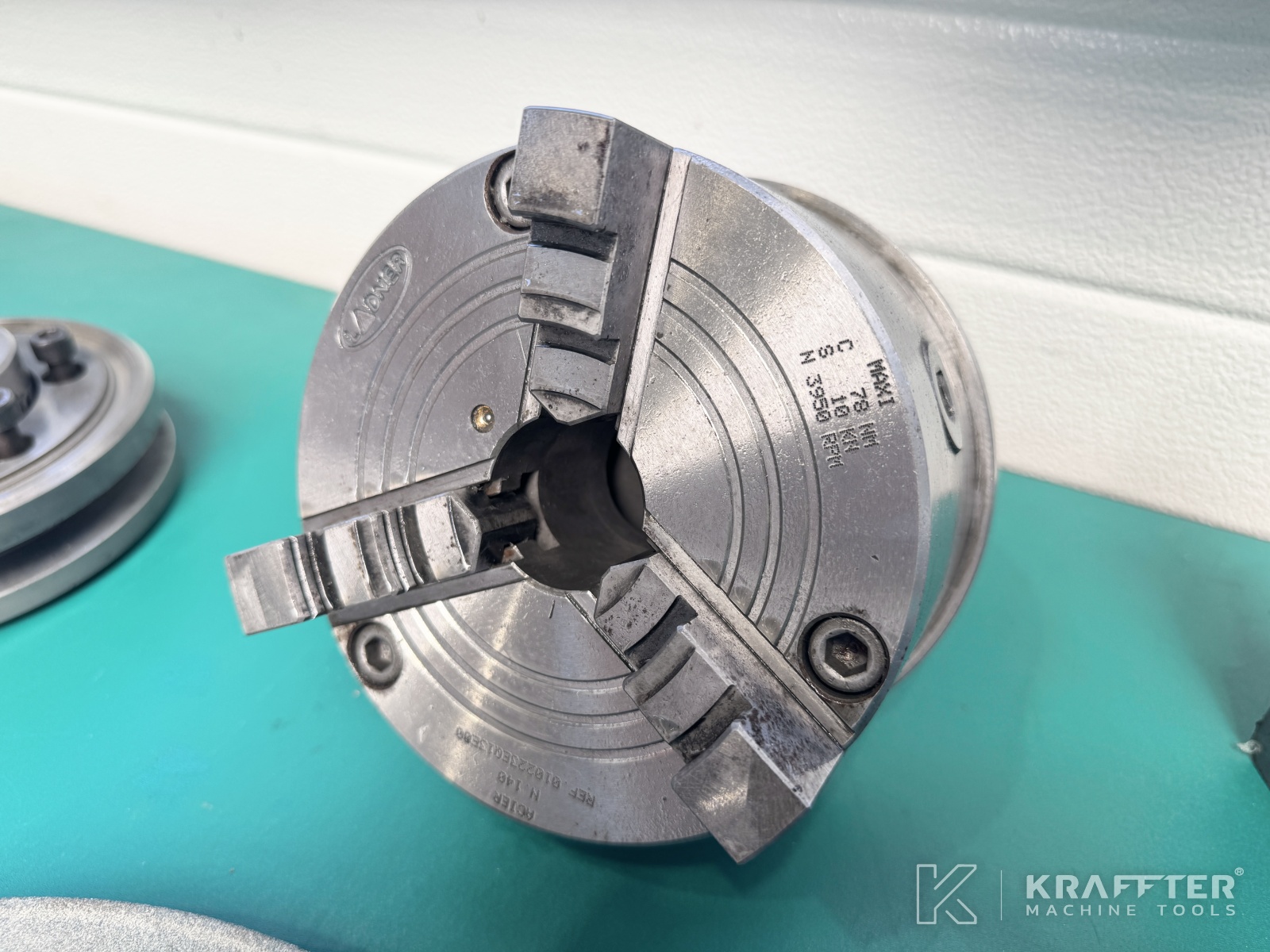

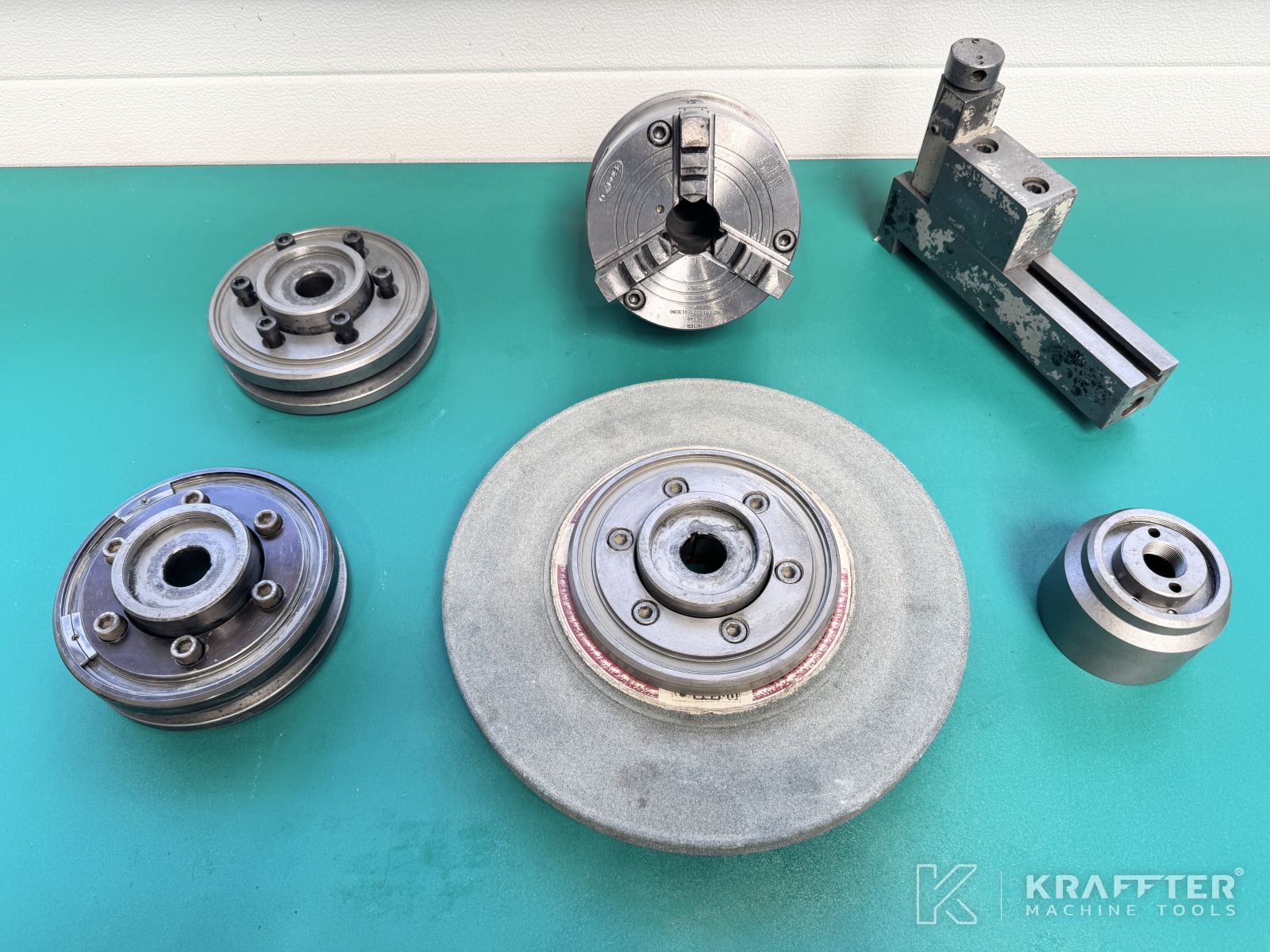

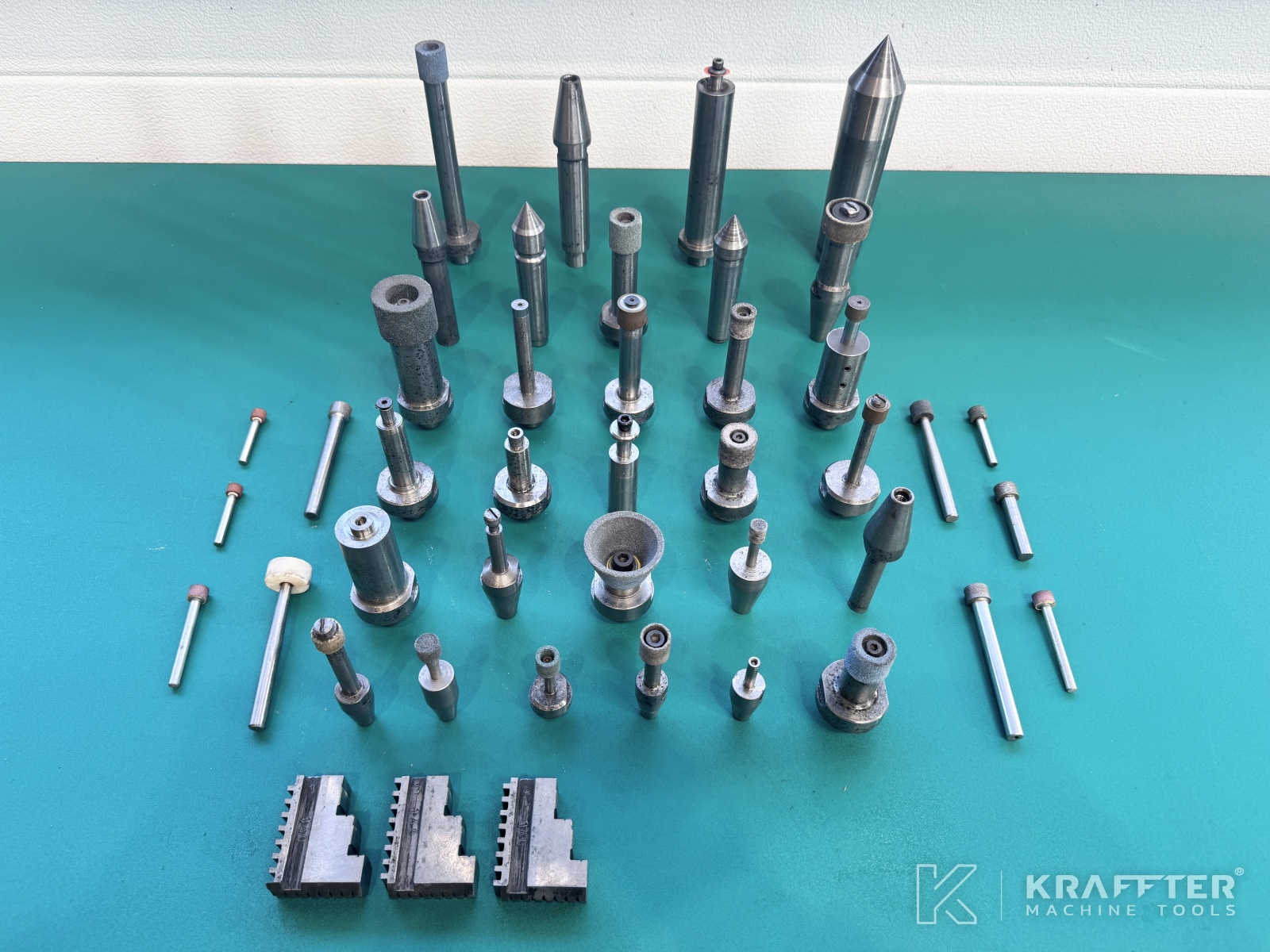

x1 plato de 3 garras LADNER
x1 juego de mordazas duras externas
x1 juego de mordazas duras internas
x1 punta seca
x4 bridas de rueda externas
x1 cortador de diamante de mesa

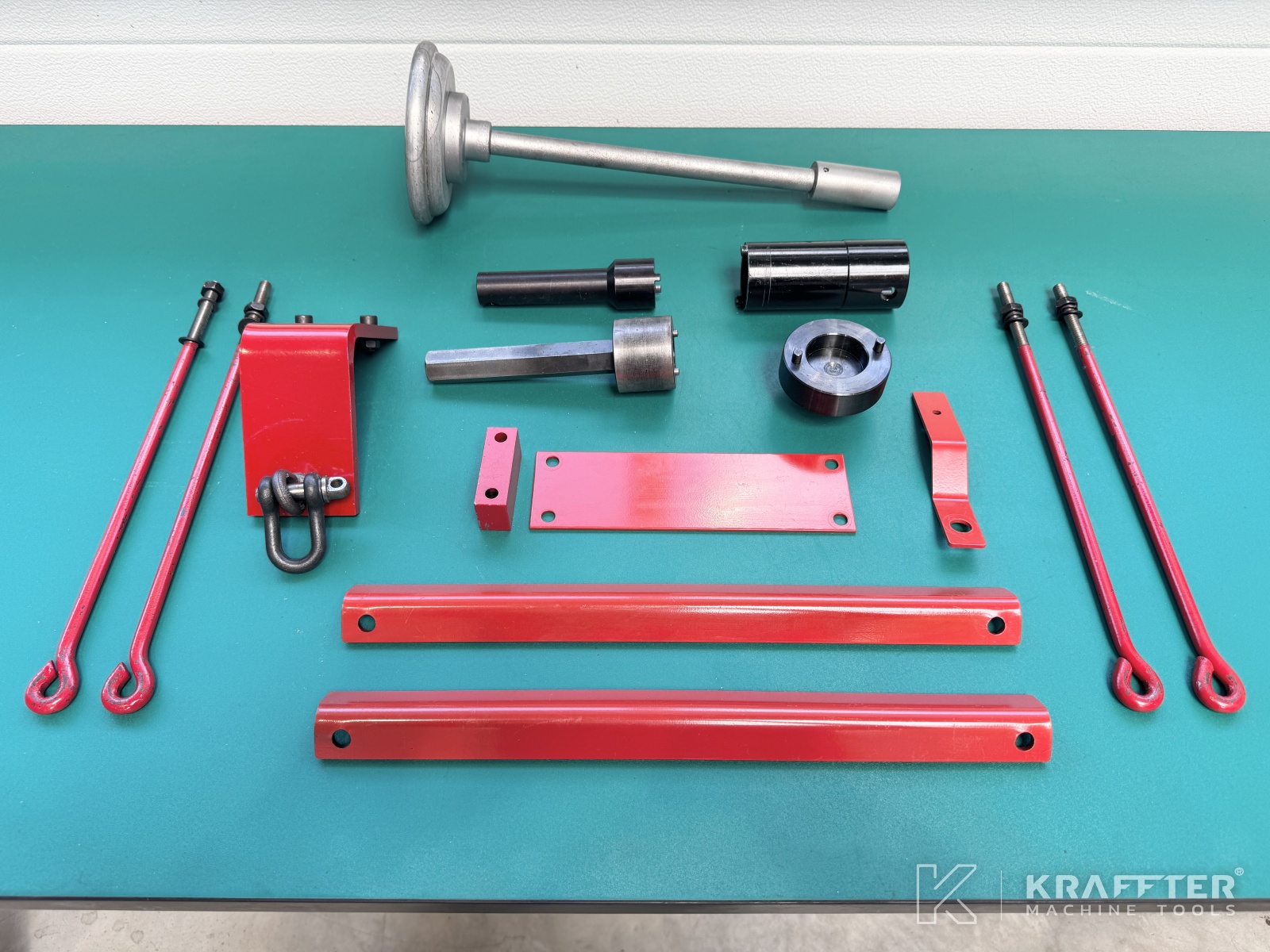

x1 juego de mordazas para bloqueo de ejes
x1 juego de manuales del operador
x1 documentación "Esquemas eléctricos

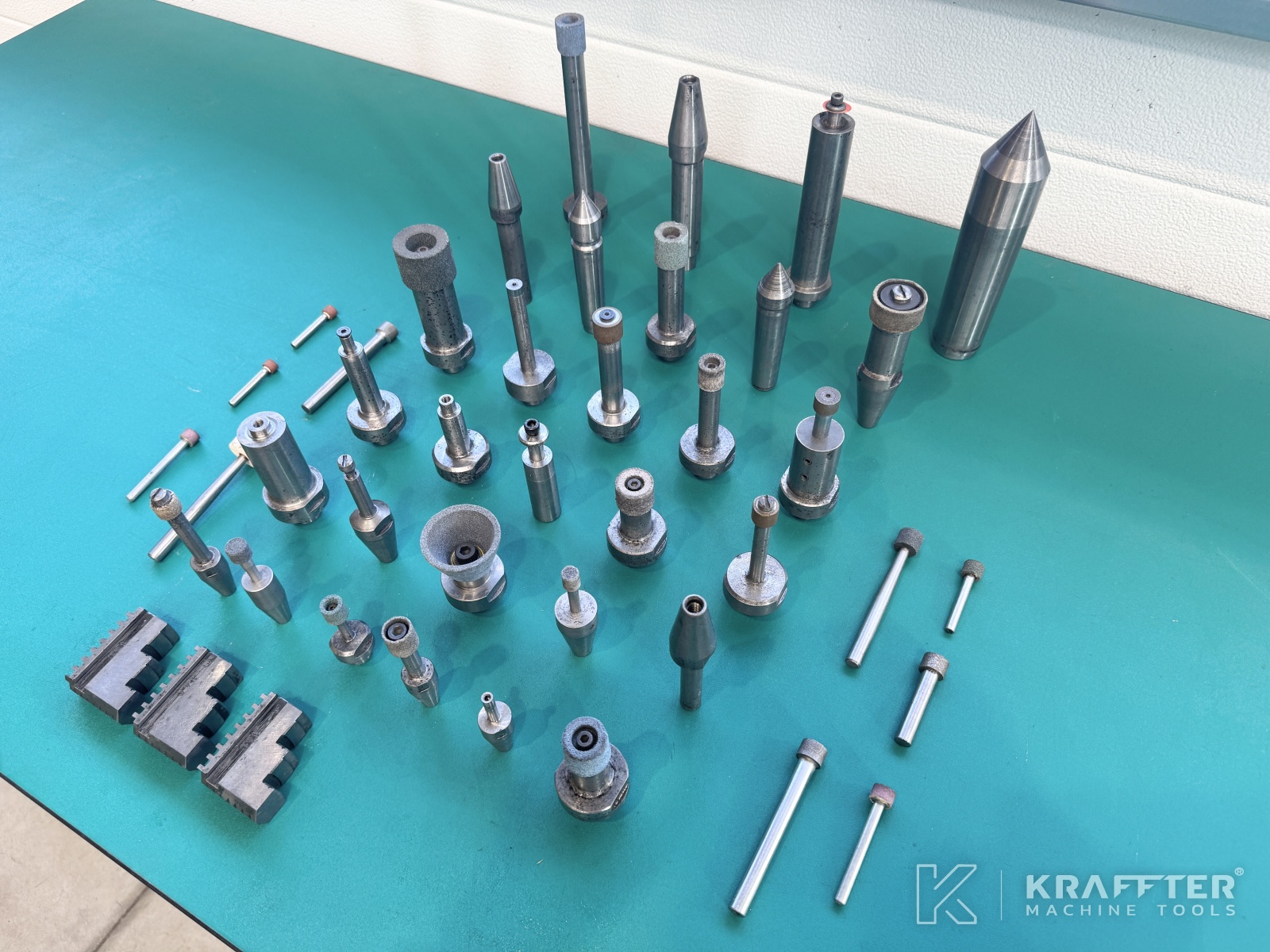

Varios soportes de muelas internas
