Vendido

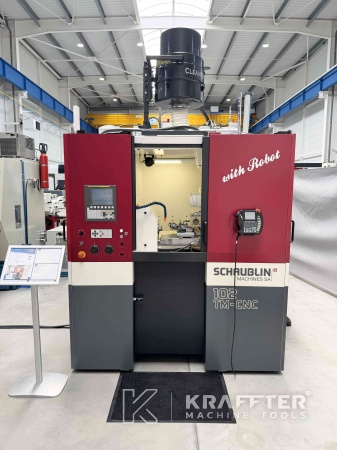

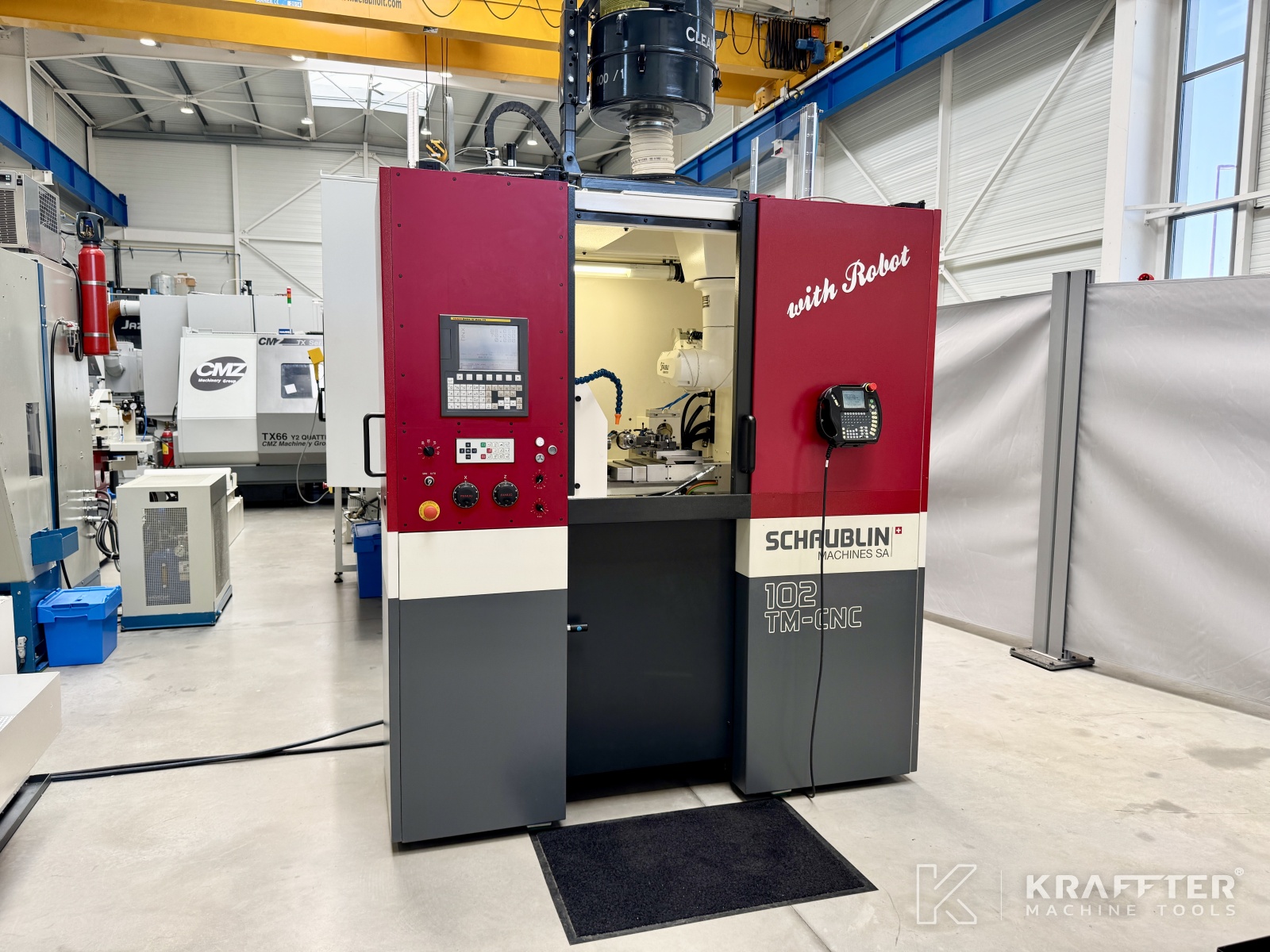

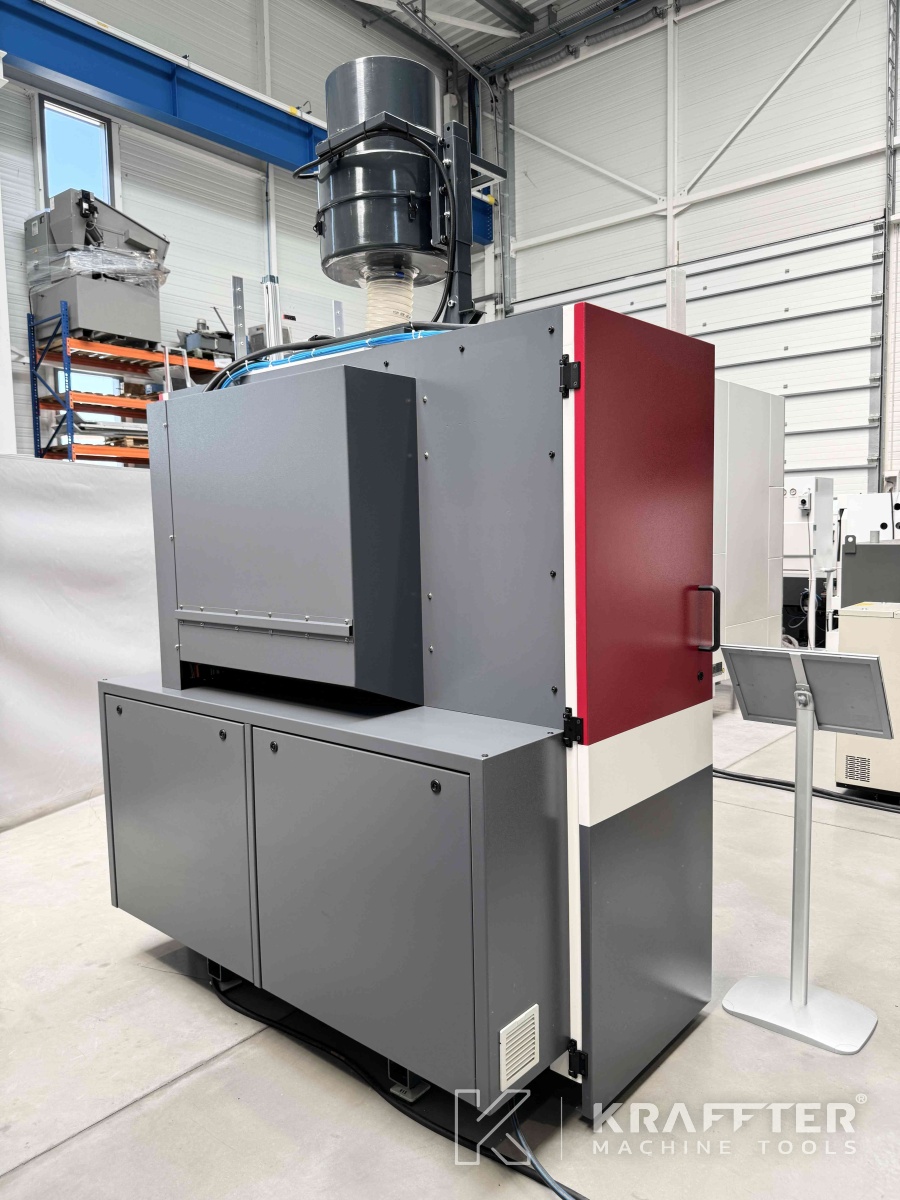

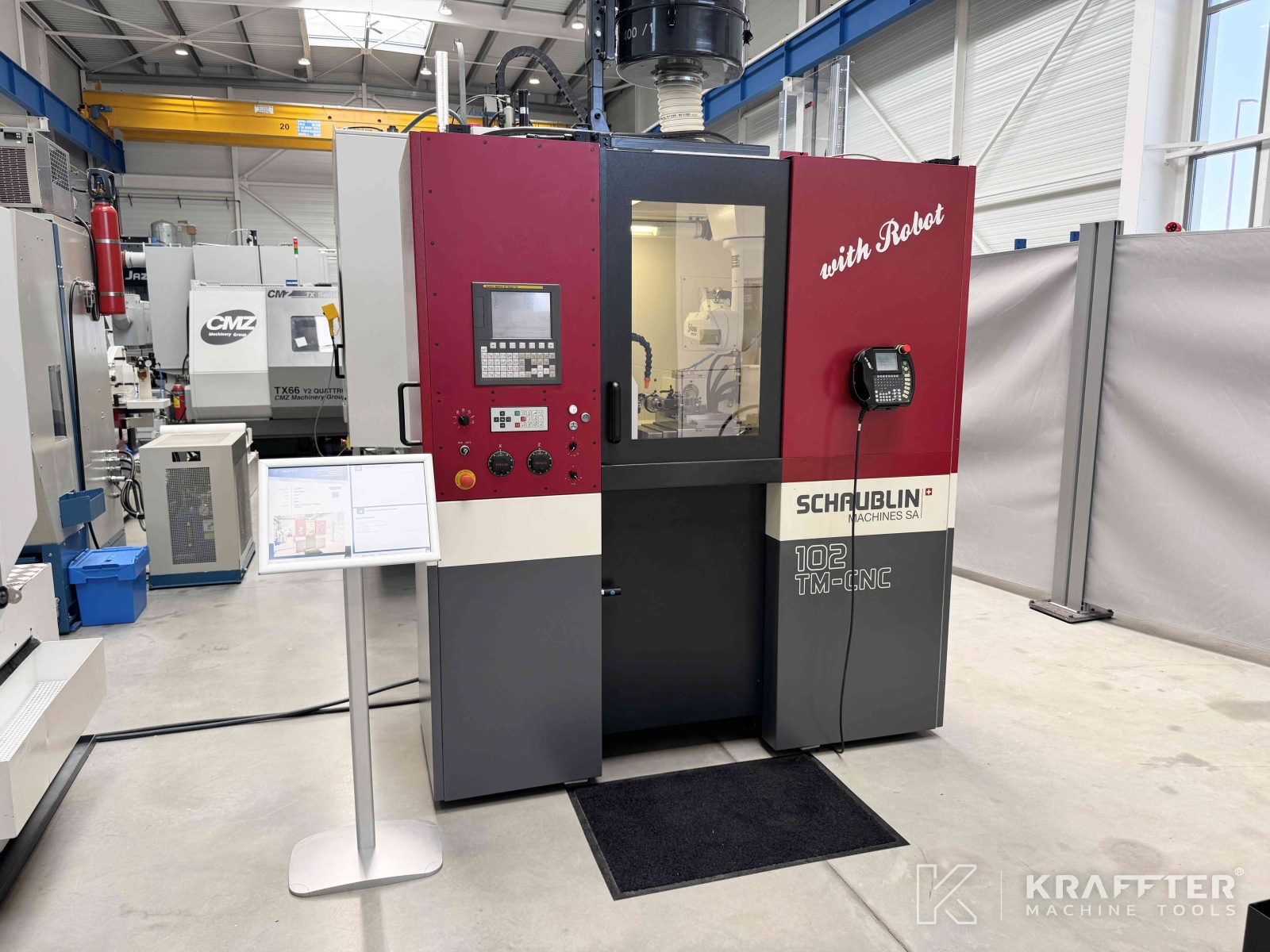

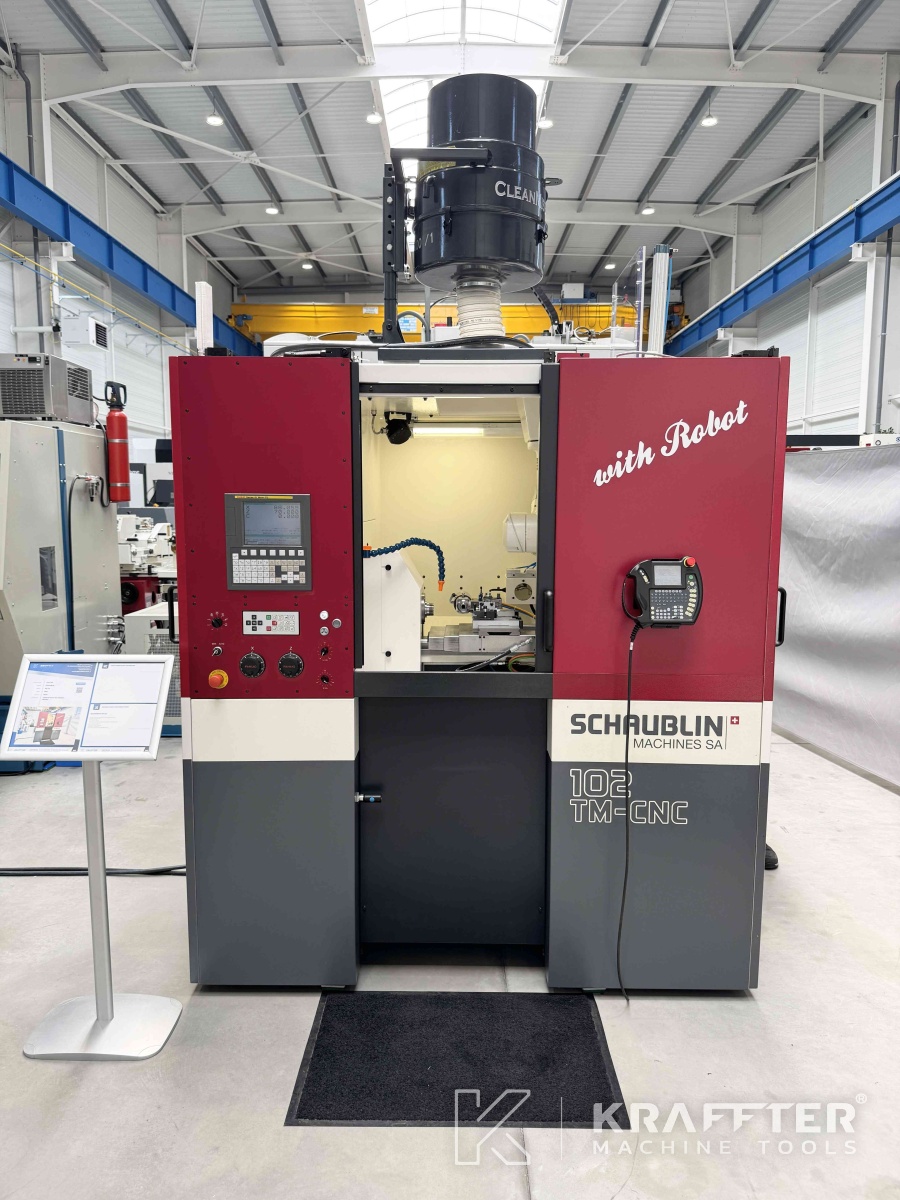

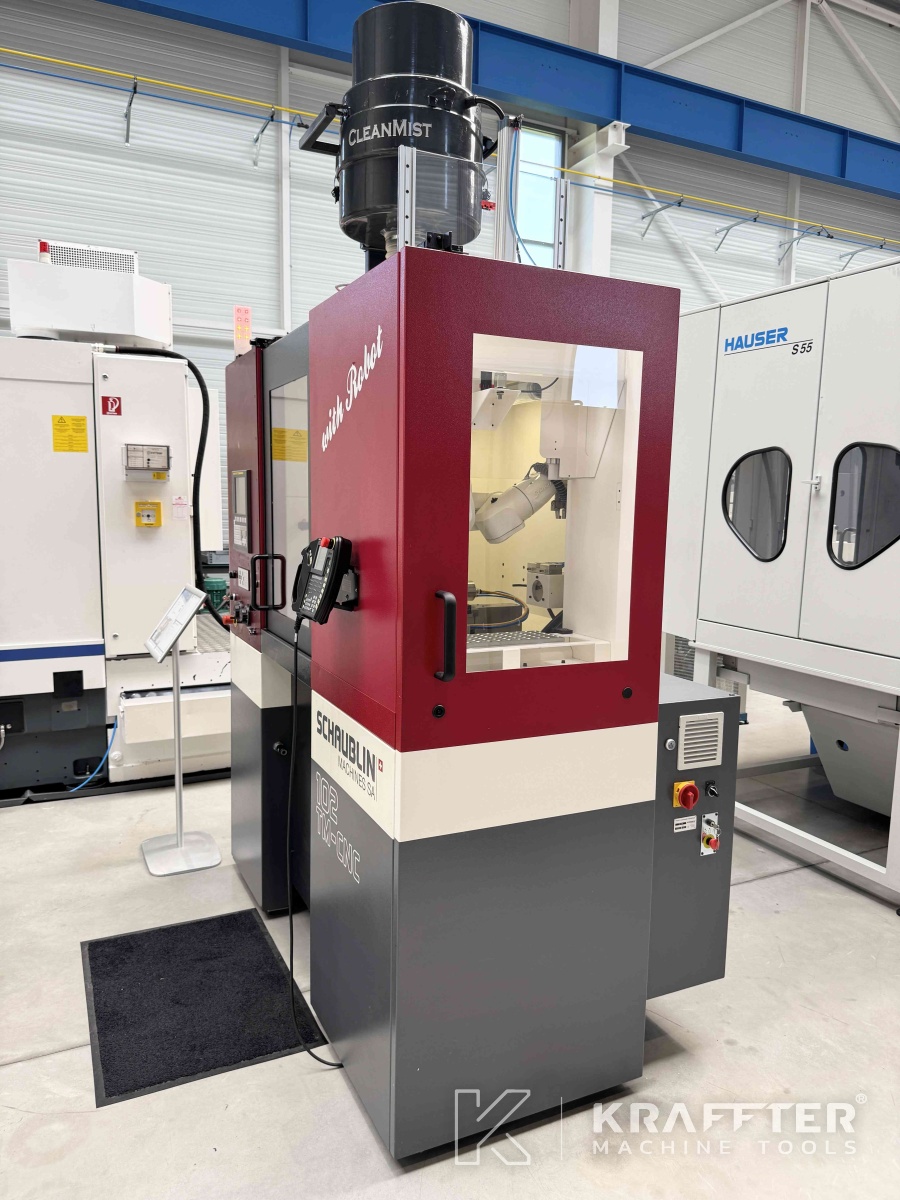

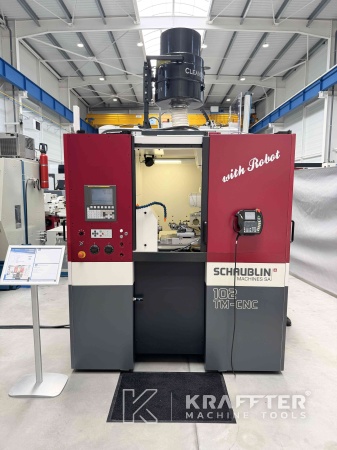

Tipo de máquina : Torno CNC
Marca : SCHAUBLIN
N° de stock: 90151
Modelo : 102 TM
Año : 2012
Ubicación : 73240 St-Genix-les-Villages, FRANCE
¡MAQUINA VENDIDA!
¿Está interesado en un modelo similar?
Déjenos sus datos de contacto:
Especificaciones técnicas
Altura de puntos
102
Diámetro máx. de torneado
270 [mm]
Diámetro admitido sobre el carro
200 [mm]
Diámetro admitido sobre bancada
75 [mm]
Recorrido del eje X
120 [mm]
Recorrido del eje Z
100 [mm]
Velocidad de avance rápido eje X
7000 [mm/min]
Velocidad de avance rápido eje Z
7000 [mm/min]
Velocidad de avance de trabajo eje X
0 - 5000 [mm/min] [mm/min]
Velocidad de avance de trabajo eje Z
0 - 5000 [mm/min] [mm/min]
Husillo de bolas eje X, Ø x paso
12 x 3 [mm]
Husillo de bolas eje Z, Ø x paso
12 x 3 [mm]
Resolución del eje X
0.0005 [mm]
Resolución del eje Z
0.001 [mm]

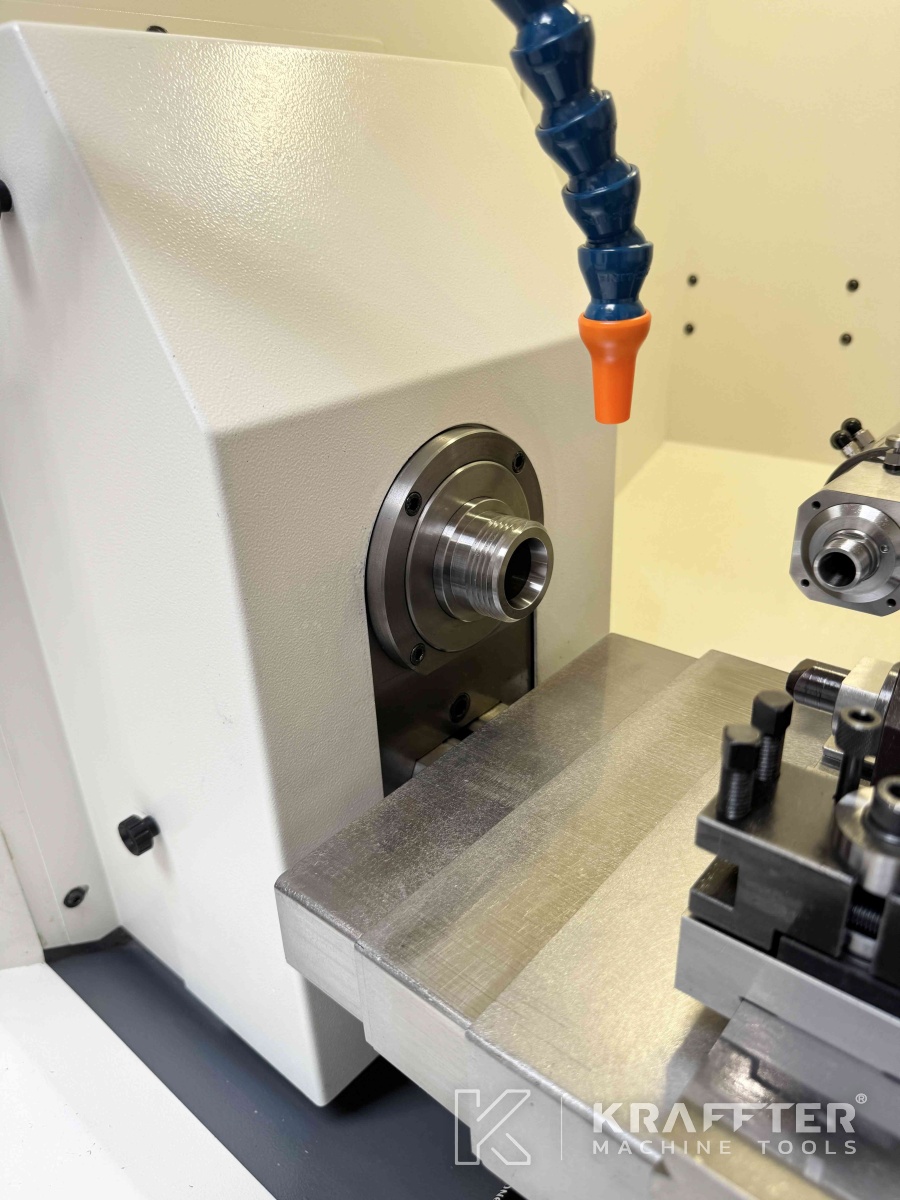

Husillo preparado para pinzas de sujeción
W25
Diámetro máximo admitido en pinzas
19 [mm]
Velocidad mínima del husillo
50 [rpm]
Velocidad máxima del husillo
8000 [rpm]
Precisión de indexación del eje C
0.001 [°]
Potencia del husillo
2.2 [kW]
Par del husillo
7 [Nm]
Capacidad del depósito de refrigerante
25 [l]
Presión de la bomba de refrigeración
0.5 [bar]
Caudal de la bomba de refrigerante
10 [l/min]
Potencia instalada
7 [kVA]
Corriente nominal
10 [A]
Suministro de tensión
400 [V]
Número de horas en funcionamiento
925 [h]
Número de horas de husillo
645 [h]
Peso
860 [Kg]
Información adicional

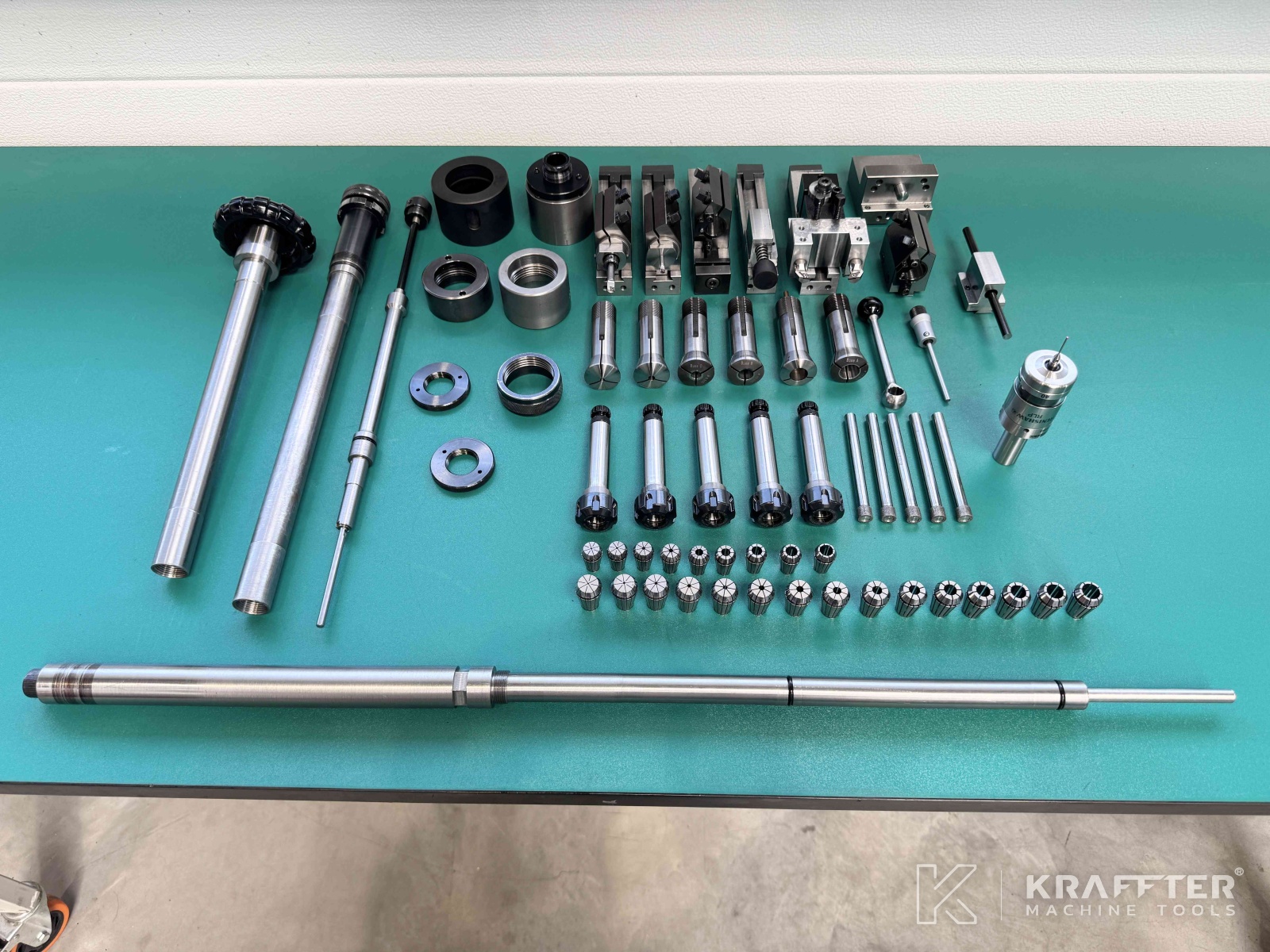

EQUIPAMIENTO INCLUIDO:
x1 dispositivo de pulverización completo - Ref SCHAUBLIN: 0202-80600-000

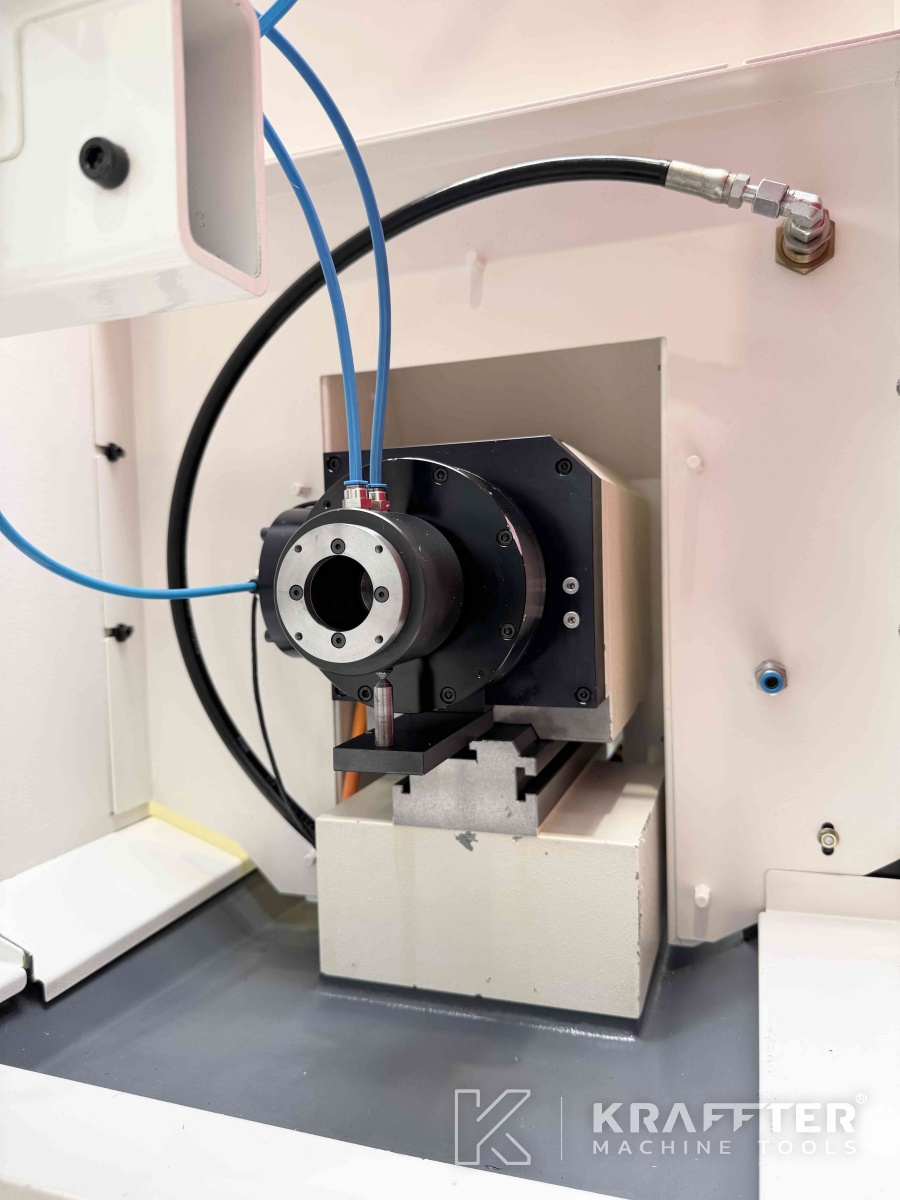

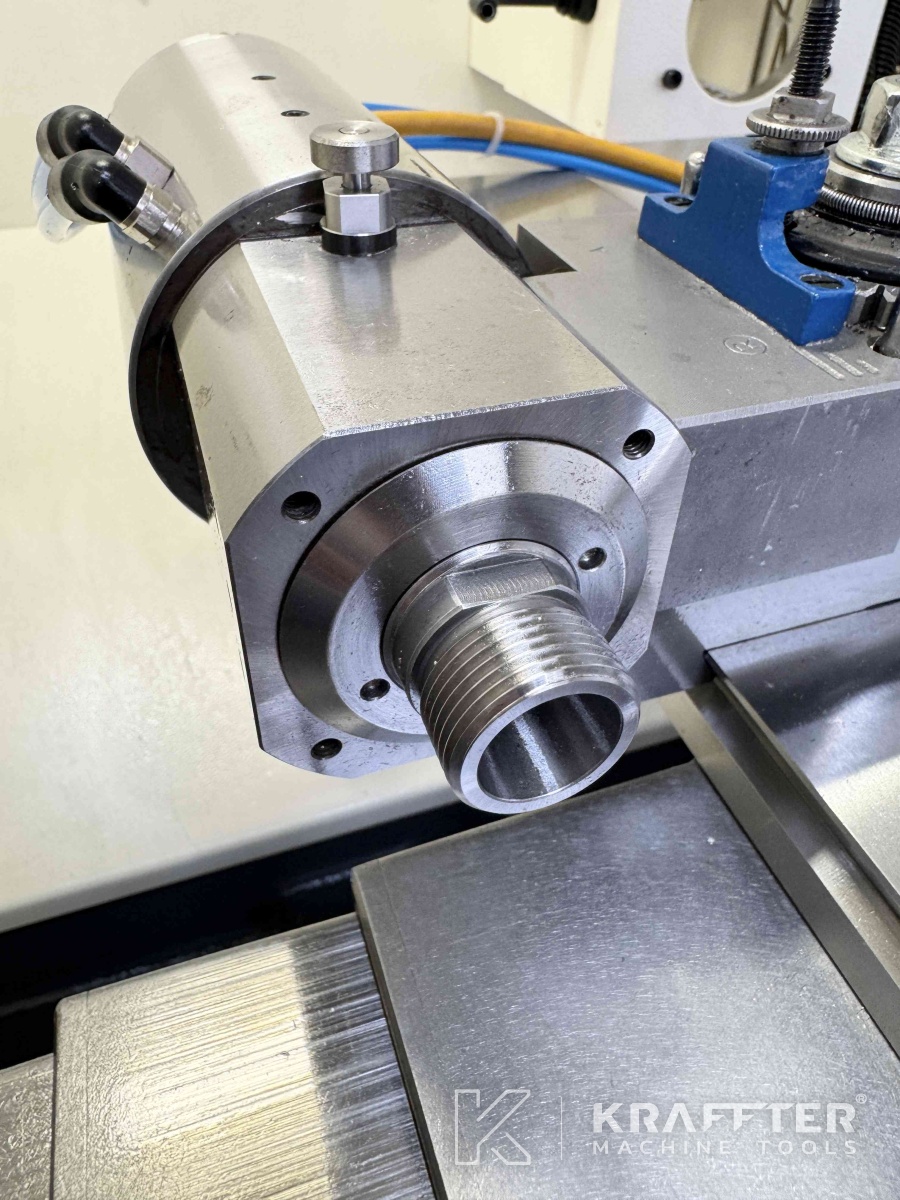

x1 dispositivo de sujeción neumático W25 TM - Ref SCHAUBLIN: 0202-21660-000
x1 llave manual W25

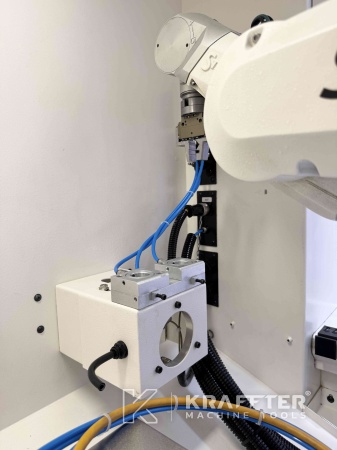

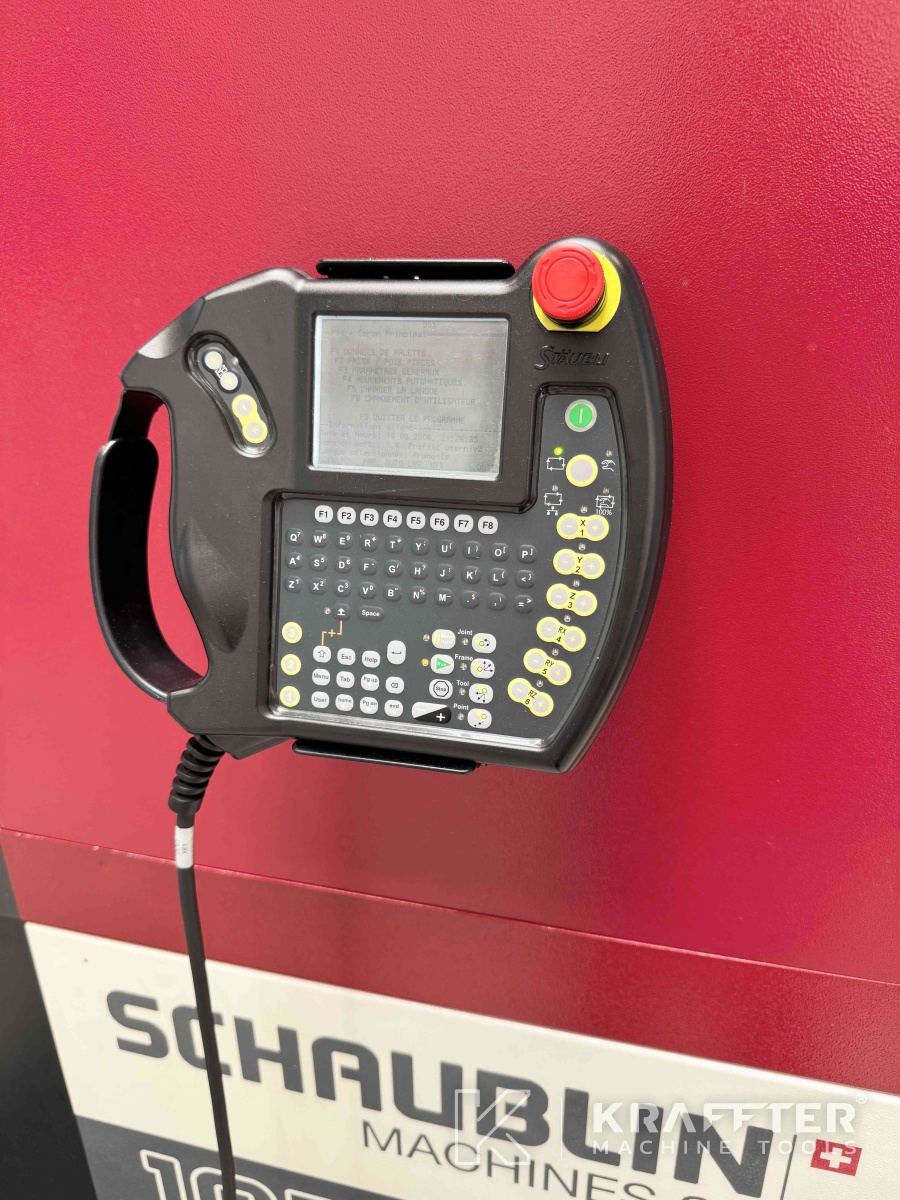

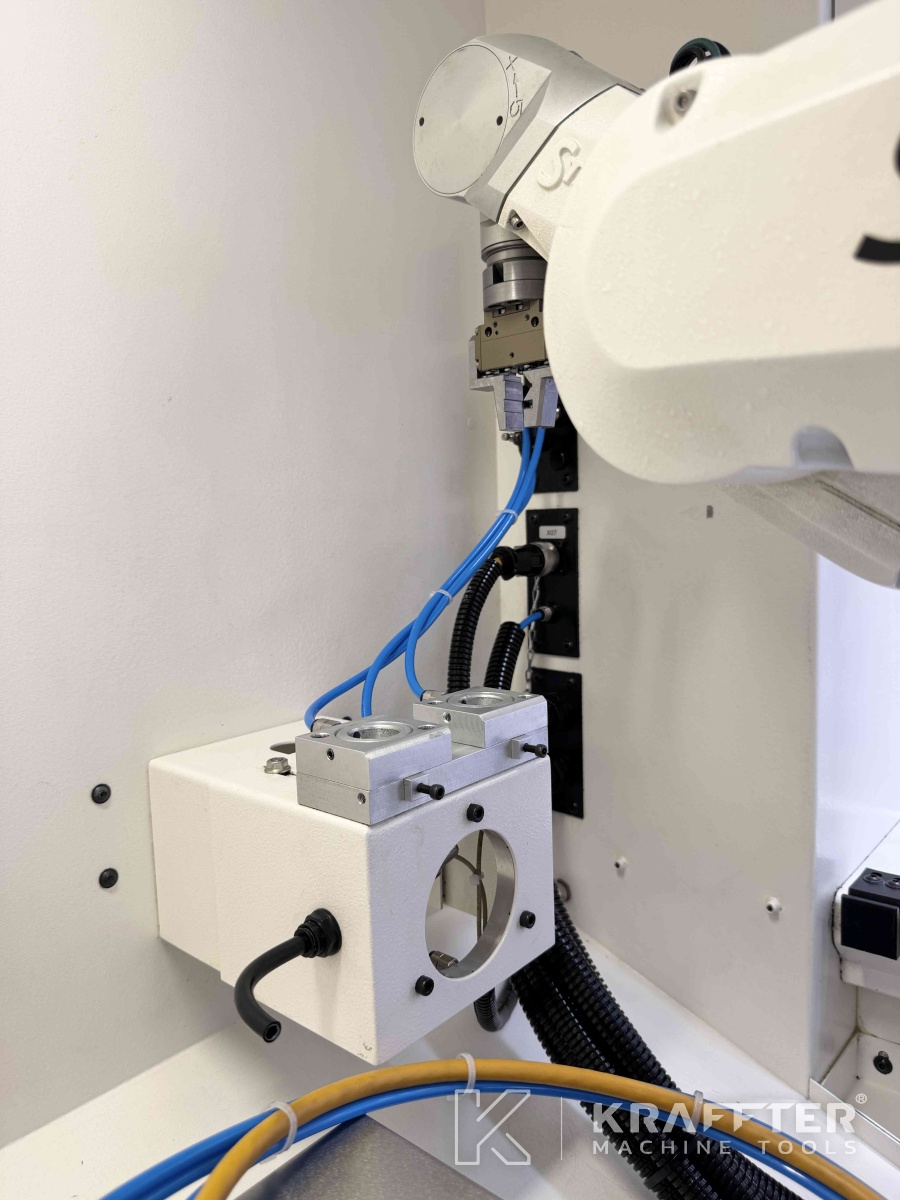

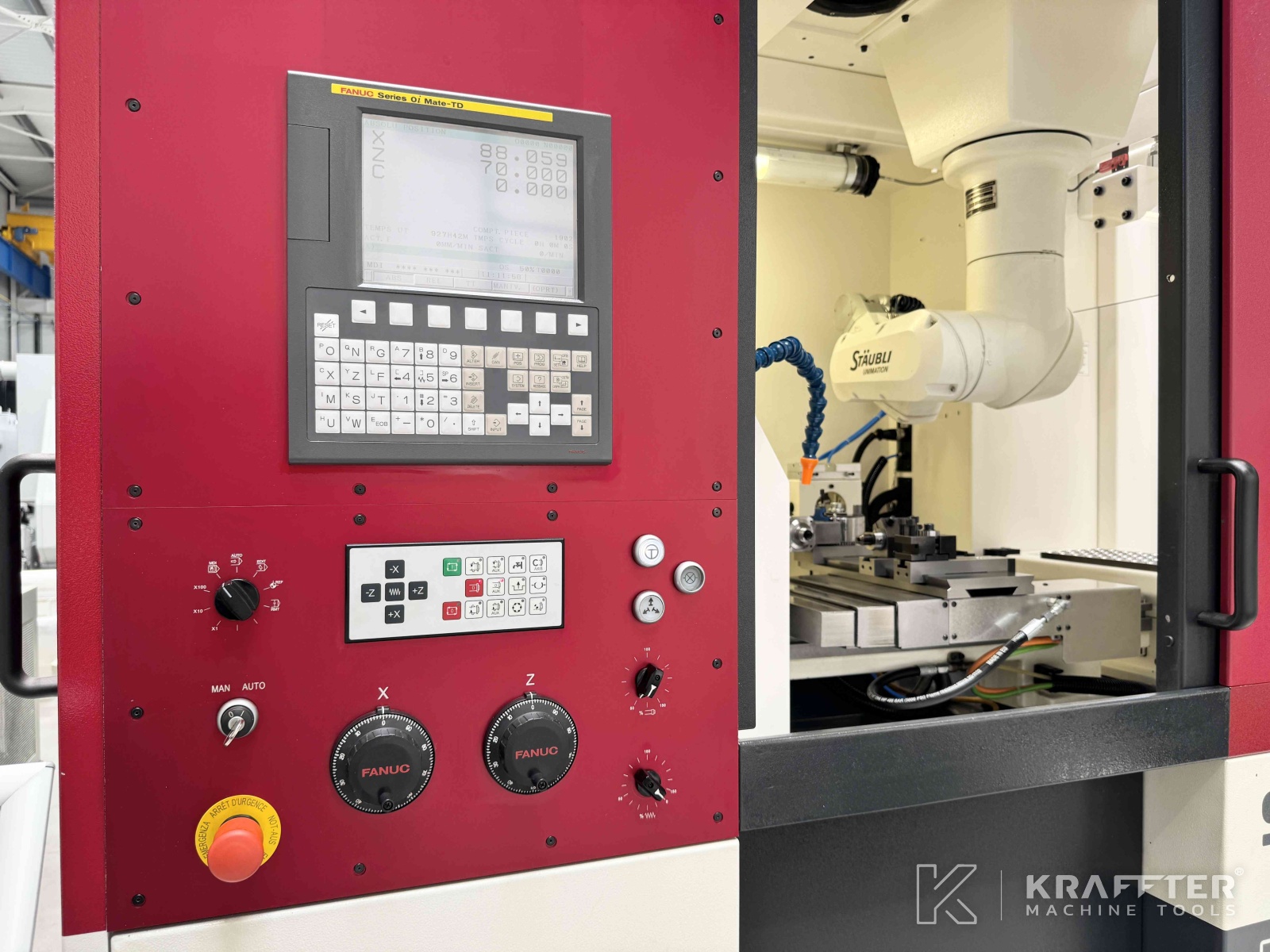

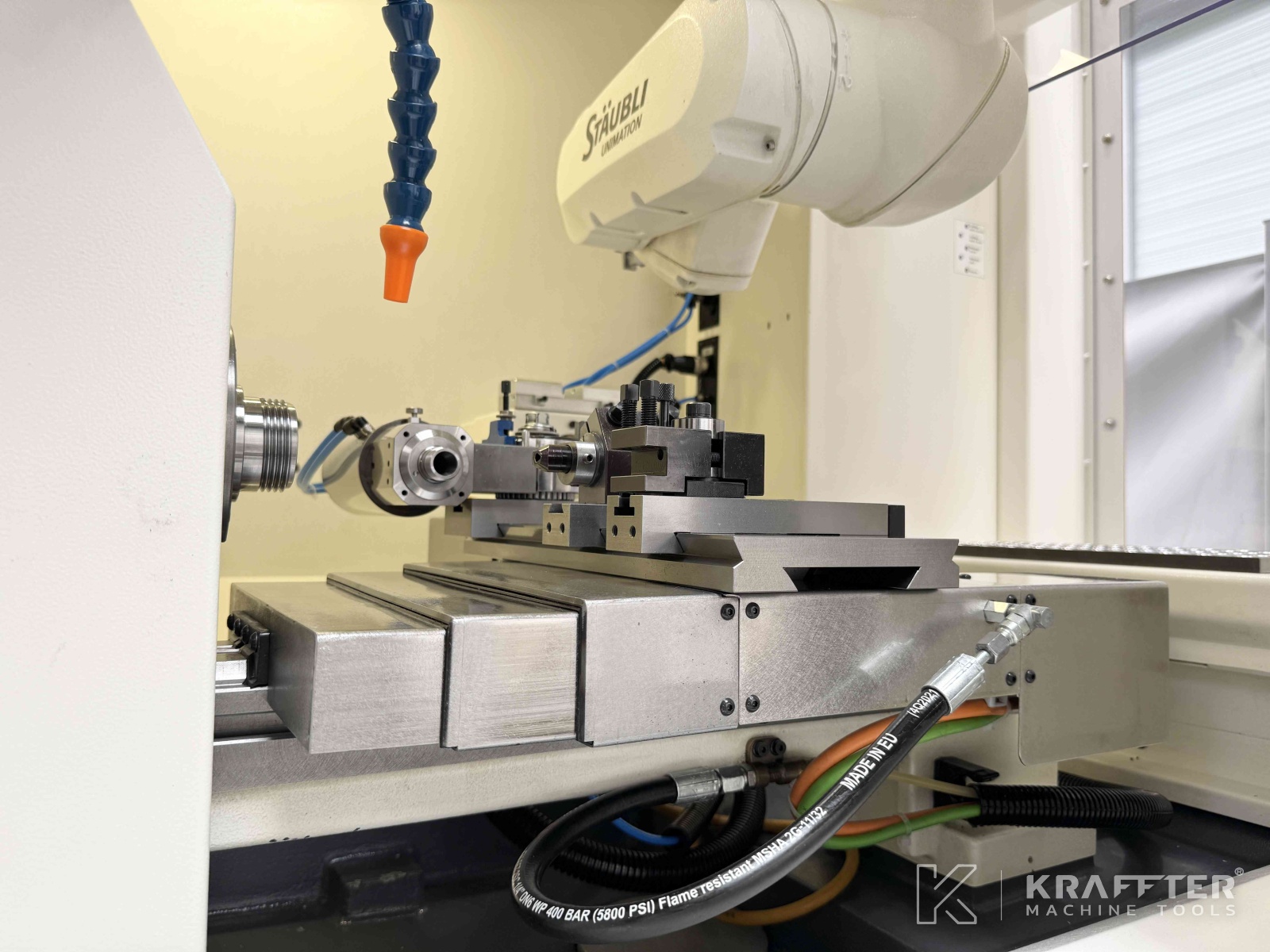

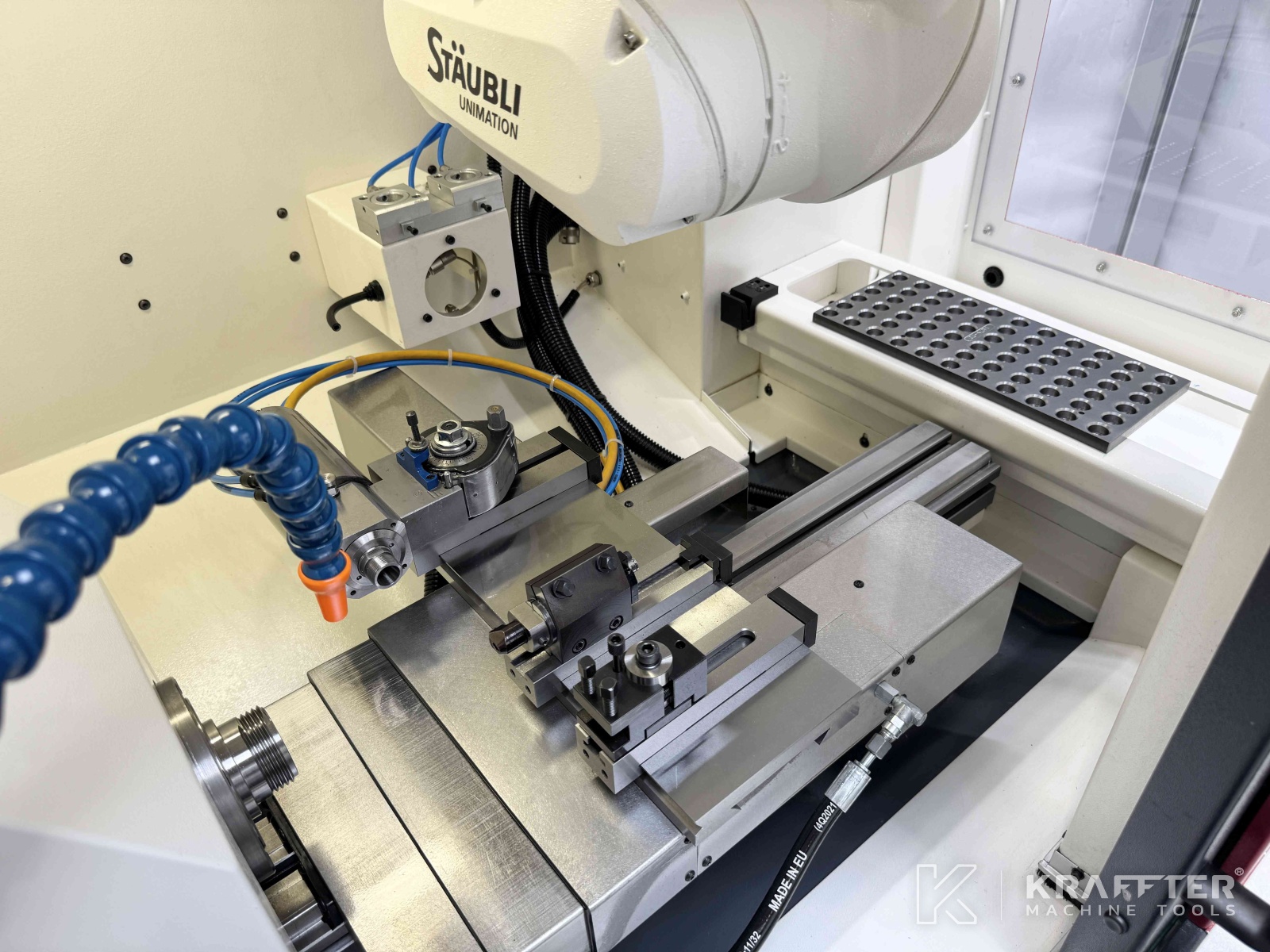

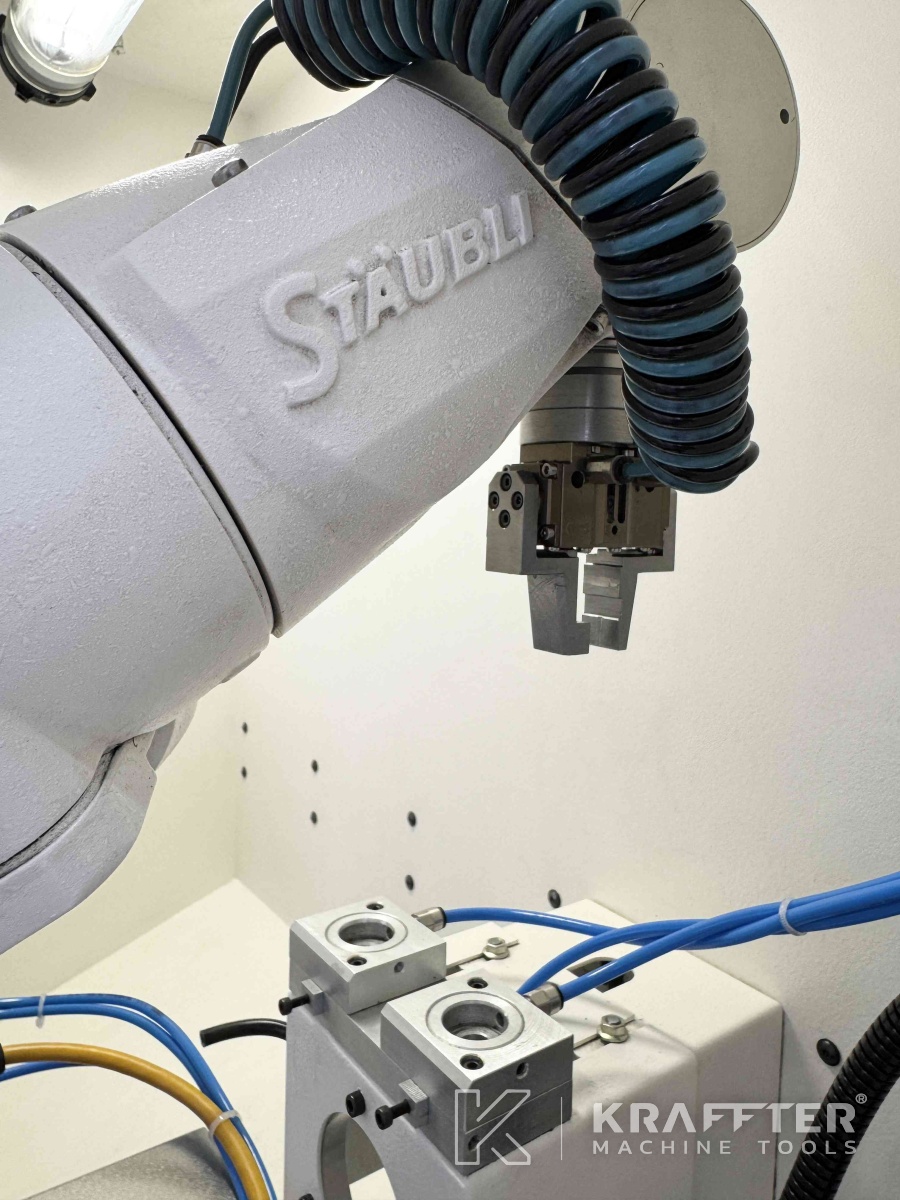

x1 robot poliarticular STAUBLI TX 40 (6 grados de rotación)

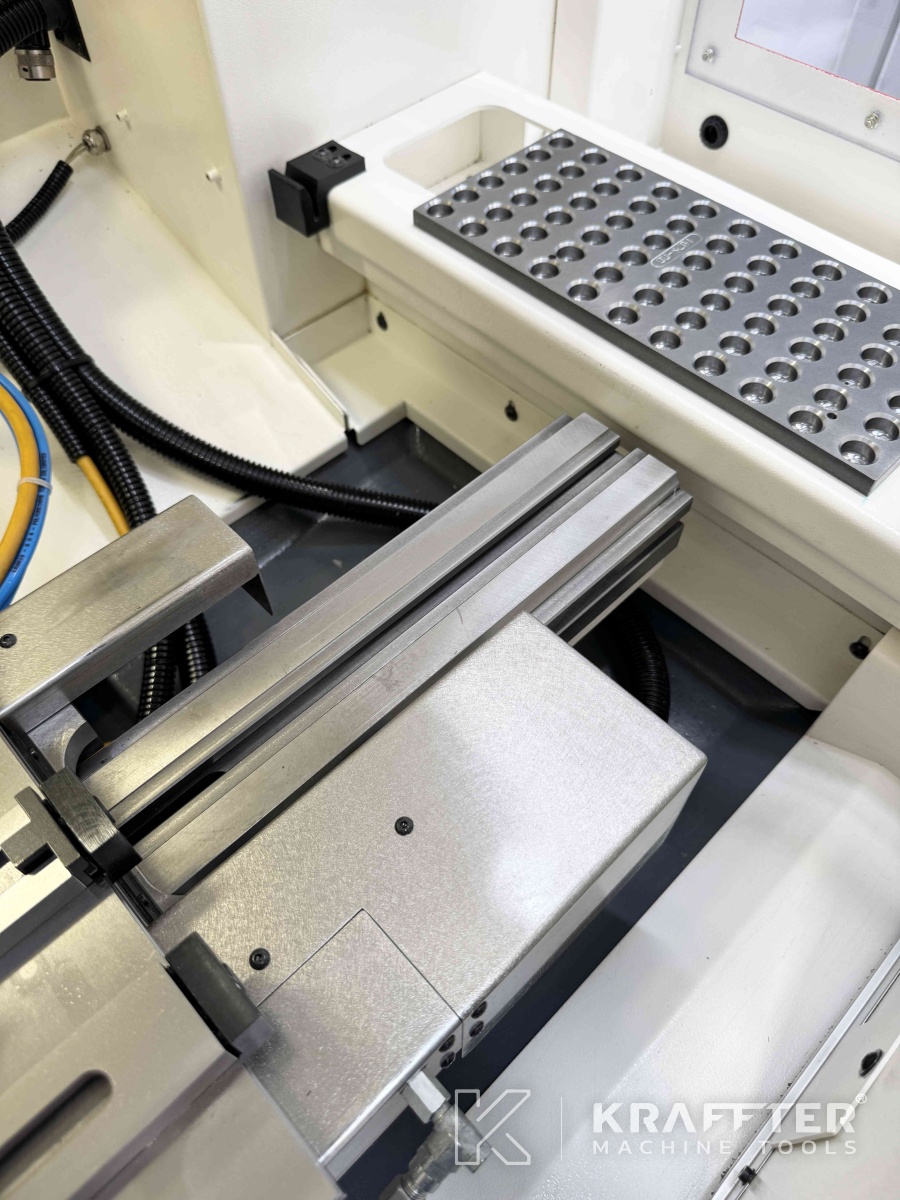

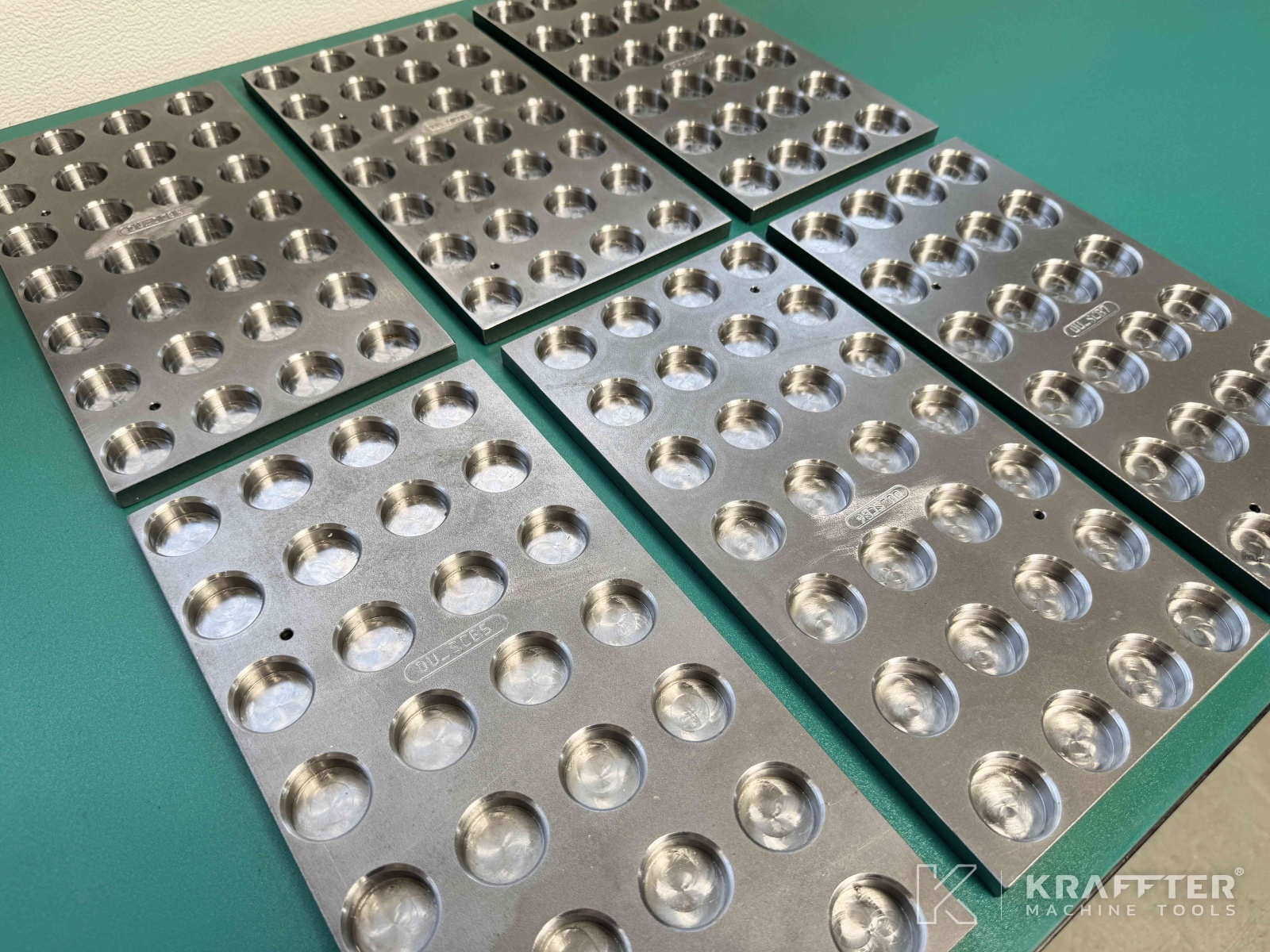

x8 paletas

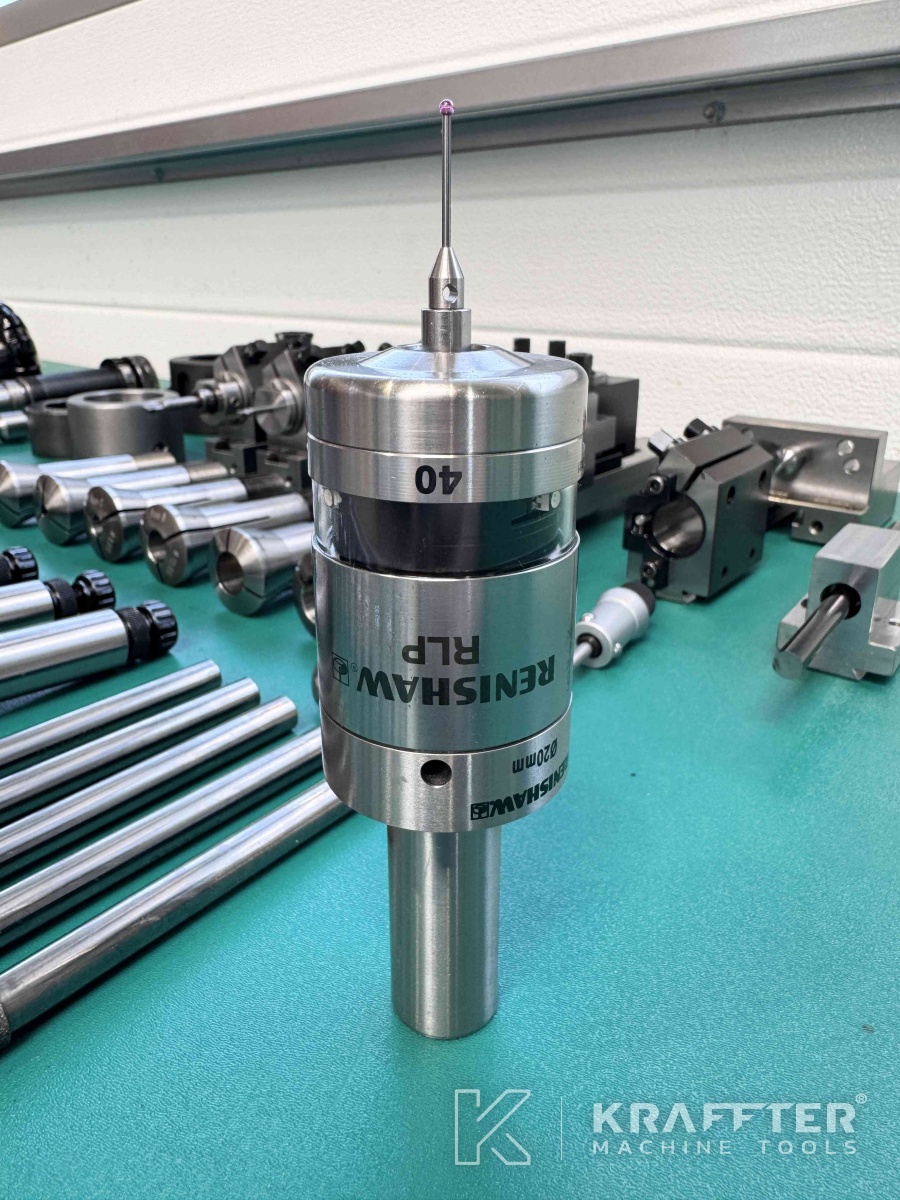

x1 sonda para piezas de trabajo RENISHAW RLP40
x1 microscopio de puesta a cero de herramientas - SCHAUBLIN Ref: 0102-60010-000

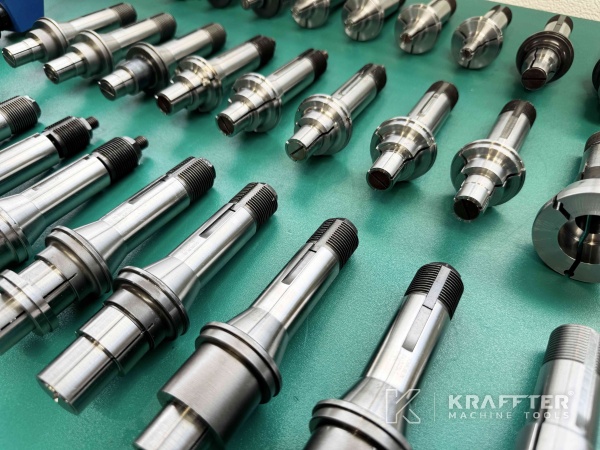

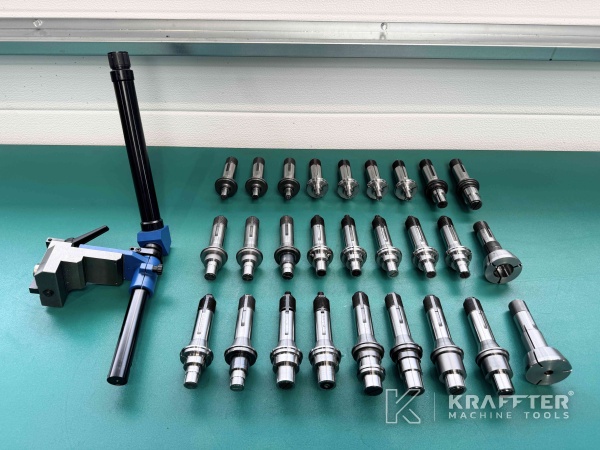

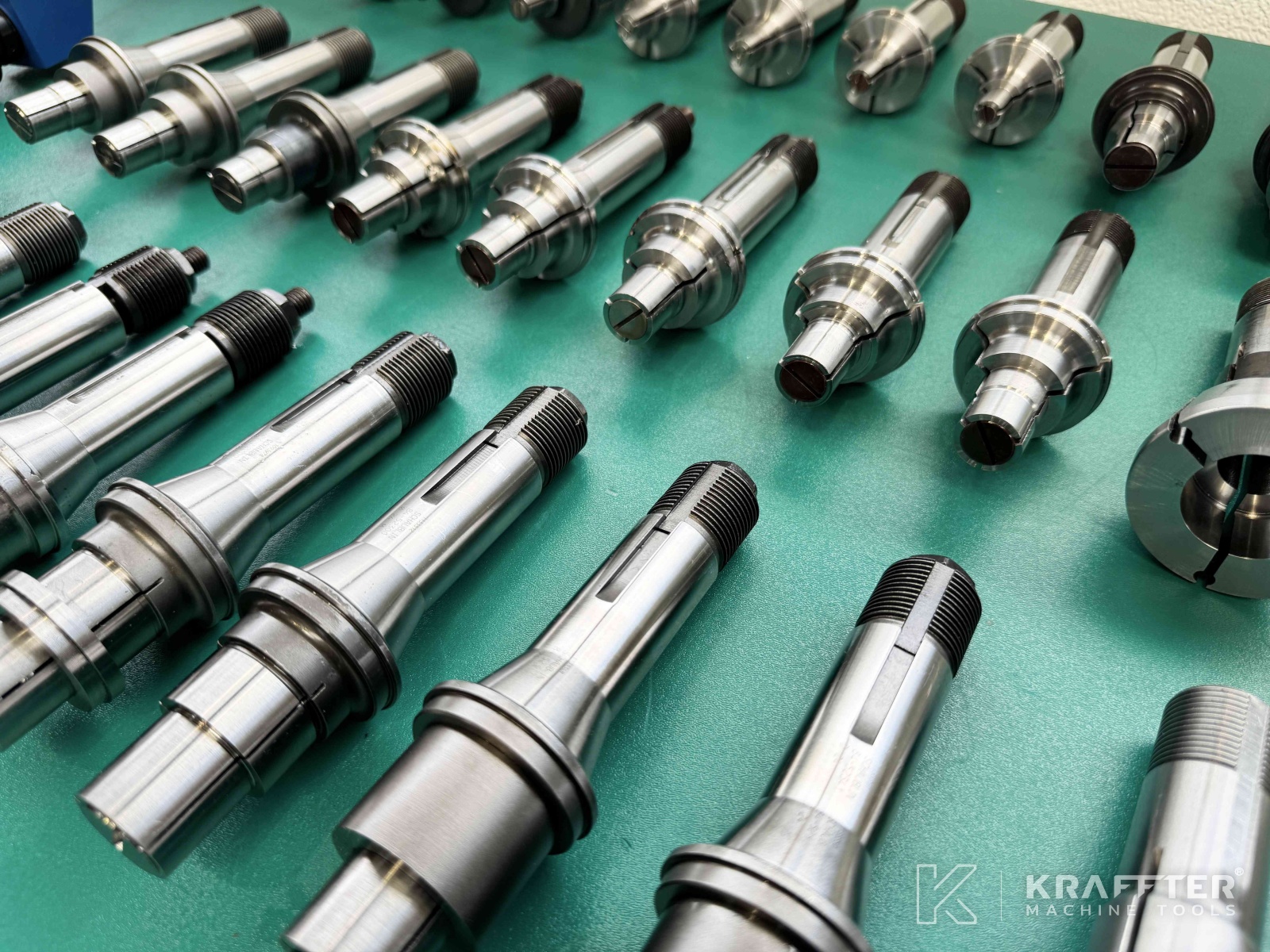

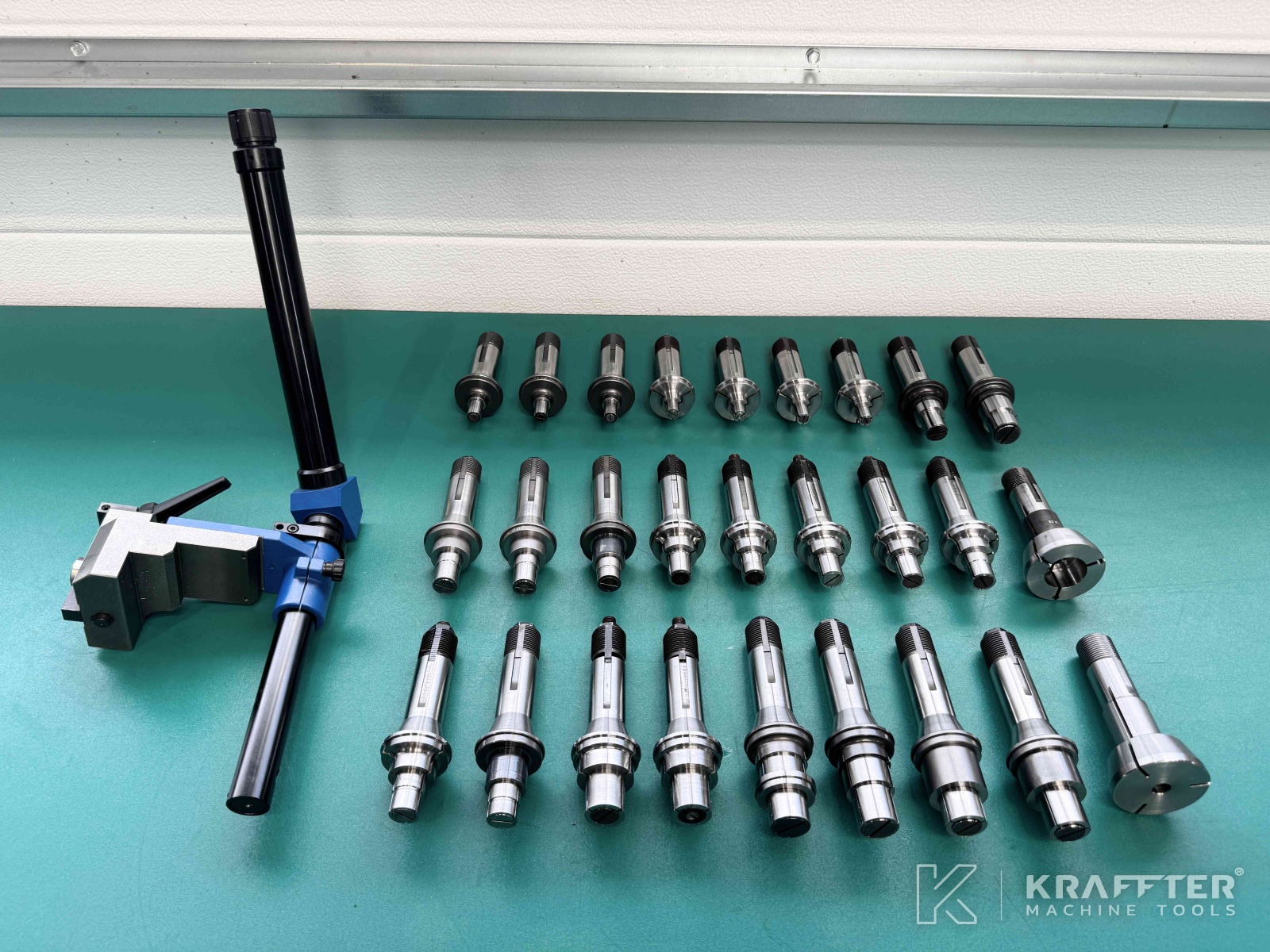

x25 tacos extensibles W25
x1 campana Ø68 [mm] para pinza embudo W25 Gr.1 - Ref SCHAUBLIN: 0102-25221-000
x1 pinza embudo en blanco W25

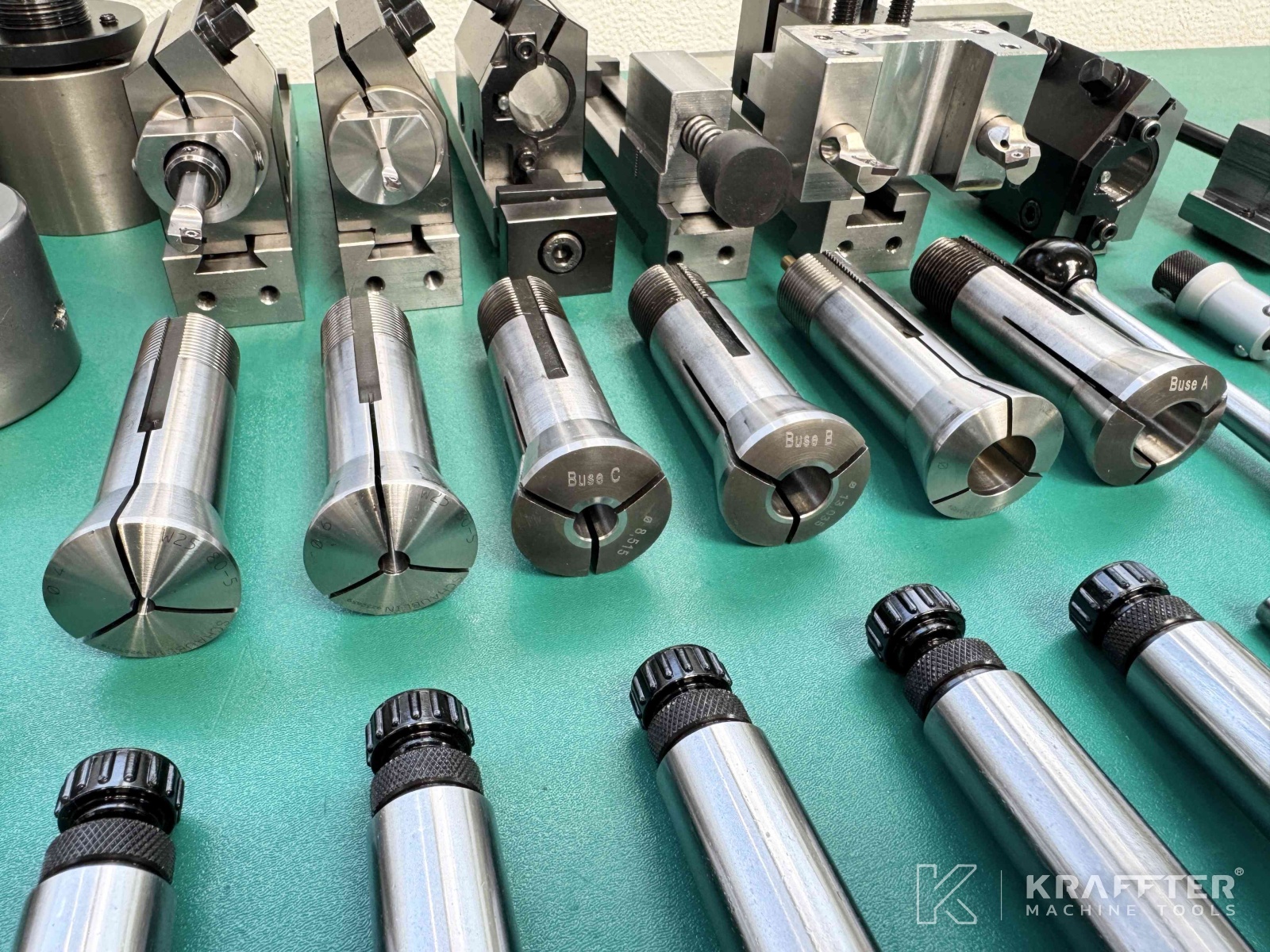

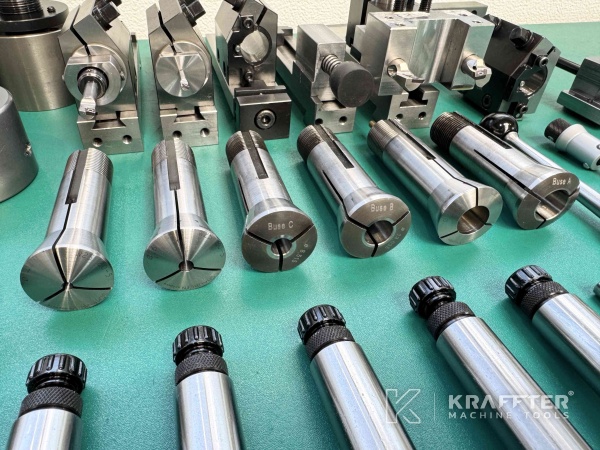

x6 pinzas de embudo W25
x1 tope de profundidad ajustable para pinzas W25 - Ref SCHAUBLIN: 0102-30225-000
x1 tope extractor ajustable W25

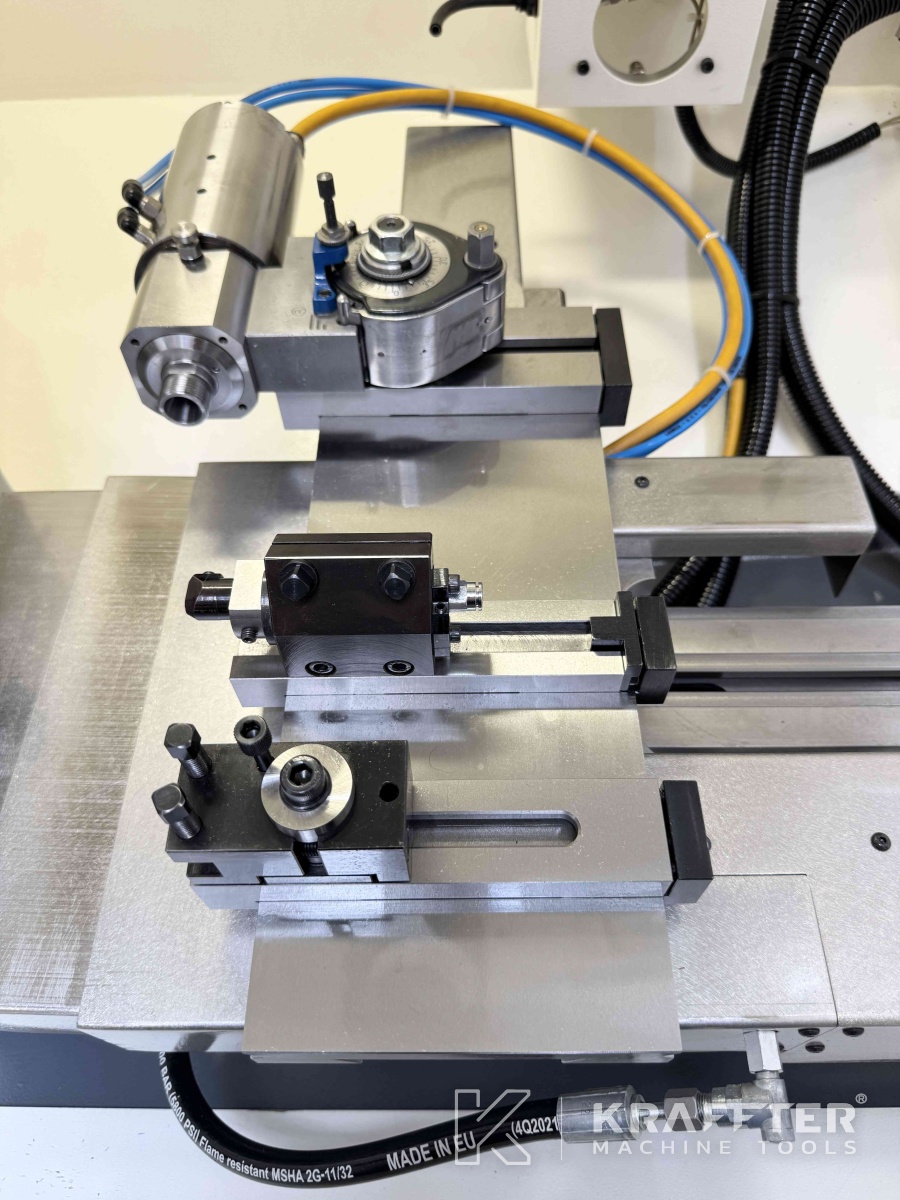

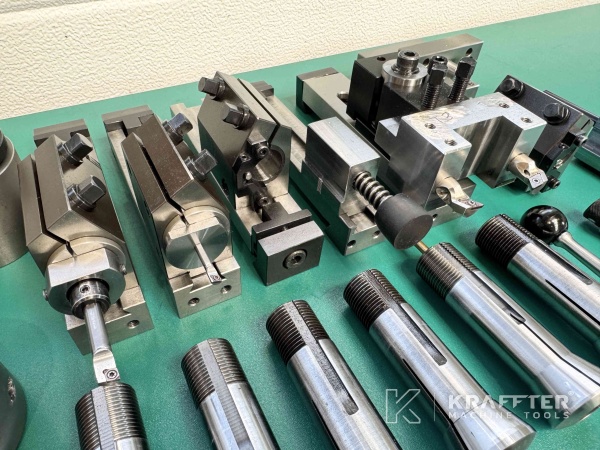

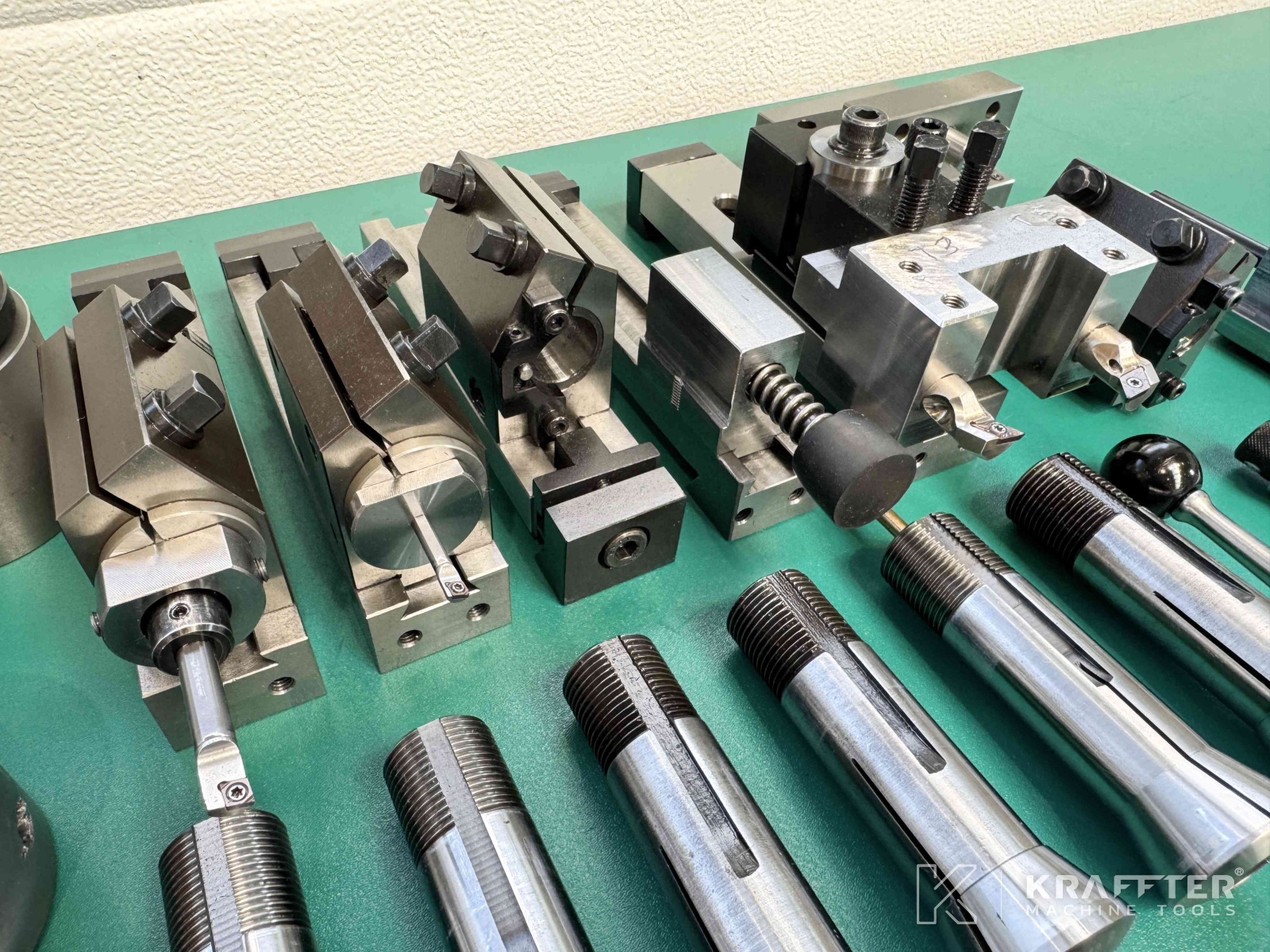

x1 torreta de sujeción rápida MULTIFIX-A
x1 base portaherramientas radial o frontal, anchura 60 [mm] - Ref SCHAUBLIN: 0104-46130-000
x4 placas portaherramientas, anchura 36 [mm] con cola de águila - Ref SCHAUBLIN: 0104-46190-000
x2 bridas portaherramientas, anchura 36 [mm] ranura en T - Ref SCHAUBLIN: 0104-46210-000
x1 portaescoplo radial delantero, anchura 36 [mm], para escoplo 12x12 [mm] - Ref SCHAUBLIN: 0104-46260-000
x1 portaherramientas radial trasero, anchura 36 [mm], para cincel 12x12 [mm] - Ref SCHAUBLIN: 0104-46265-000
x5 portaherramientas frontales ajustables, anchura 36 [mm], agujero Ø20 [mm] - Ref SCHAUBLIN: 0104-46200-000
x1 Amoladora B8 / ESX16 con motor integrado - velocidad 3000 a 24000 [tours/min] - Ref SCHAUBLIN: 0202-87800-000
x1 portaherramientas MULTIFIX para amoladora - Ref SCHAUBLIN: 0202-87630-000

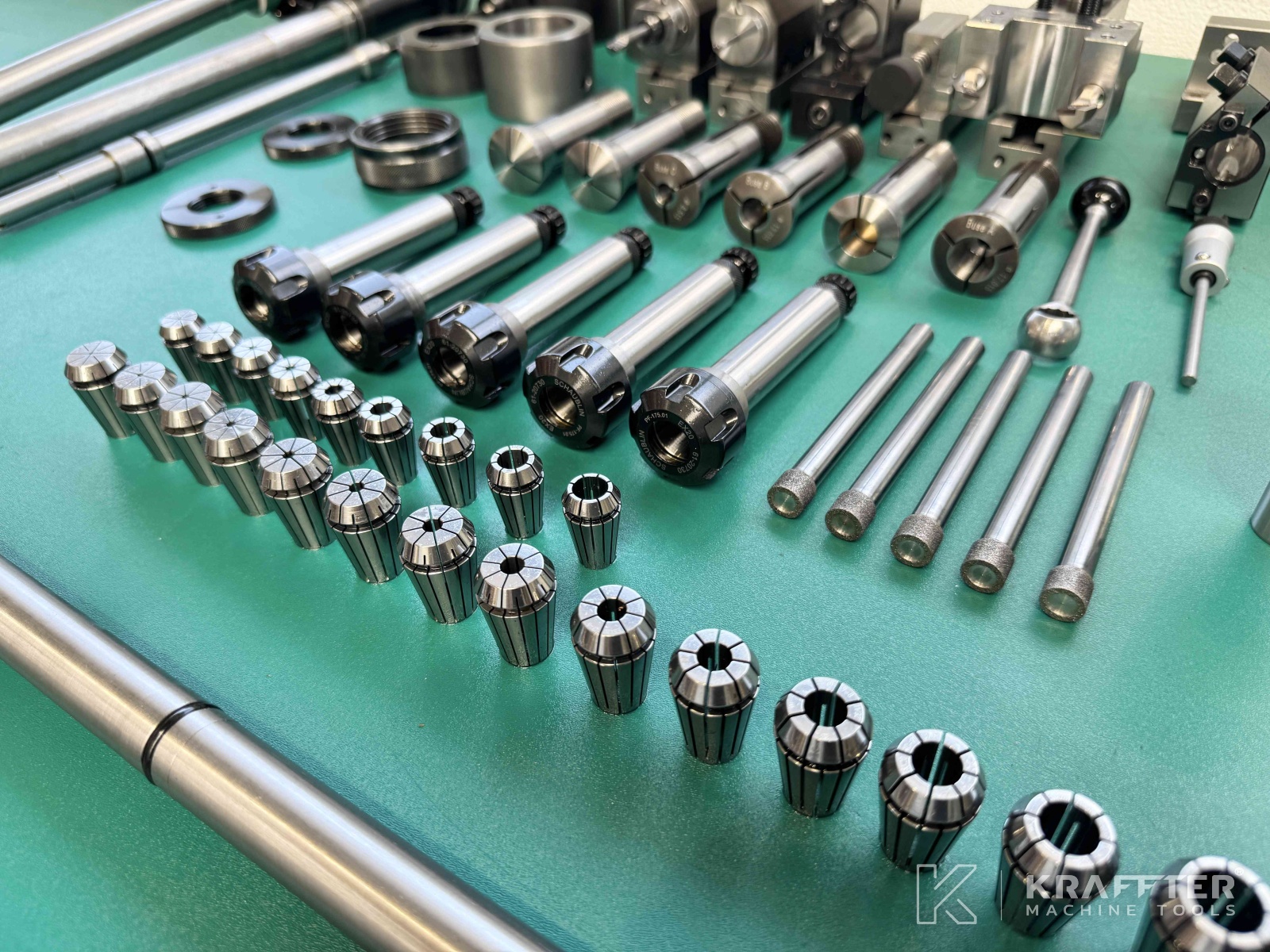

x5 portapinzas CY20/ESX20 con tuerca EX - Ref SCHAUBLIN: 0102-46110-000
x15 pinzas ESX20 - Ref SCHAUBLIN: 75-20300D
x9 pinzas ESX16 - Ref SCHAUBLIN: 75-16300D
x1 rectificadora (pinzas B8) con motor integrado - 0202-87600-000

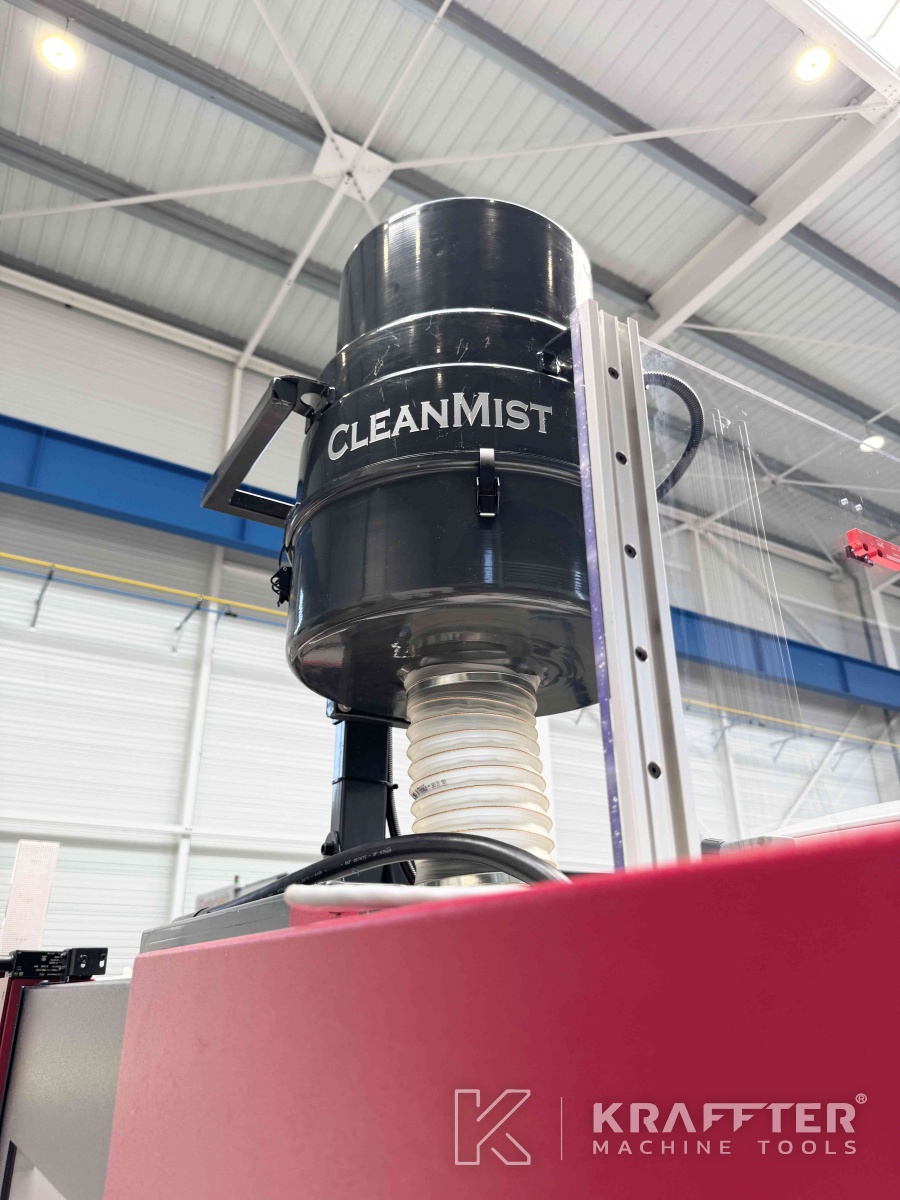

x1 extractor de neblina de aceite CLEANMIST
x1 copia de seguridad de parámetros
x1 manual "Esquemas eléctricos
x1 catálogo "Accesorios

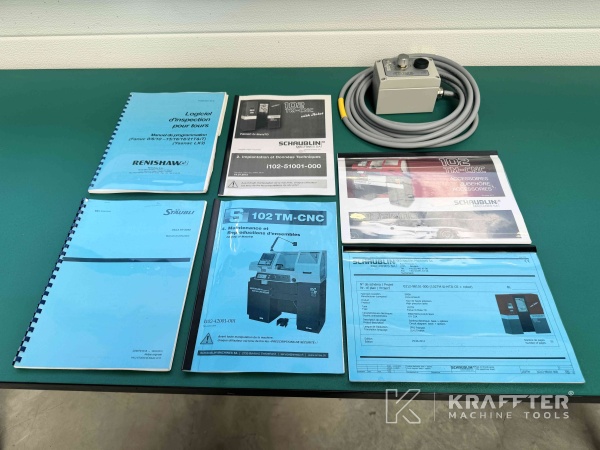

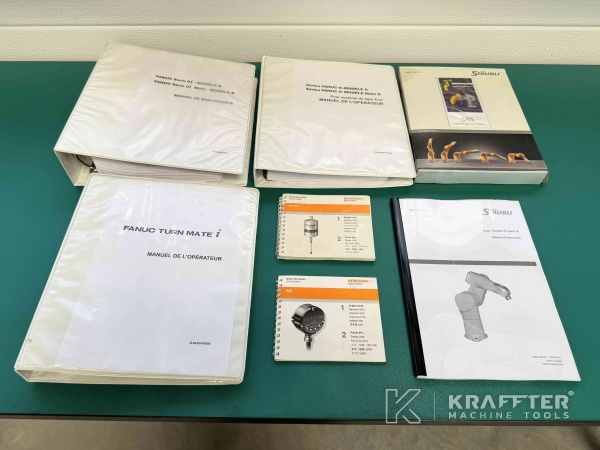

Diversos manuales técnicos (SCHAUBLIN, FANUC, STÄUBLI...)
