Vendido

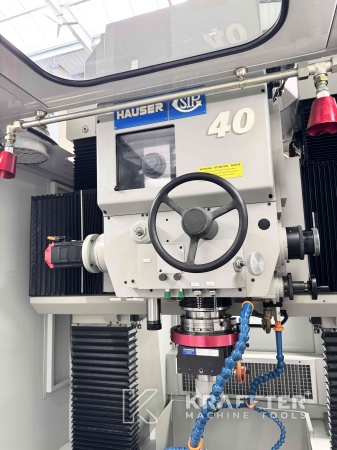

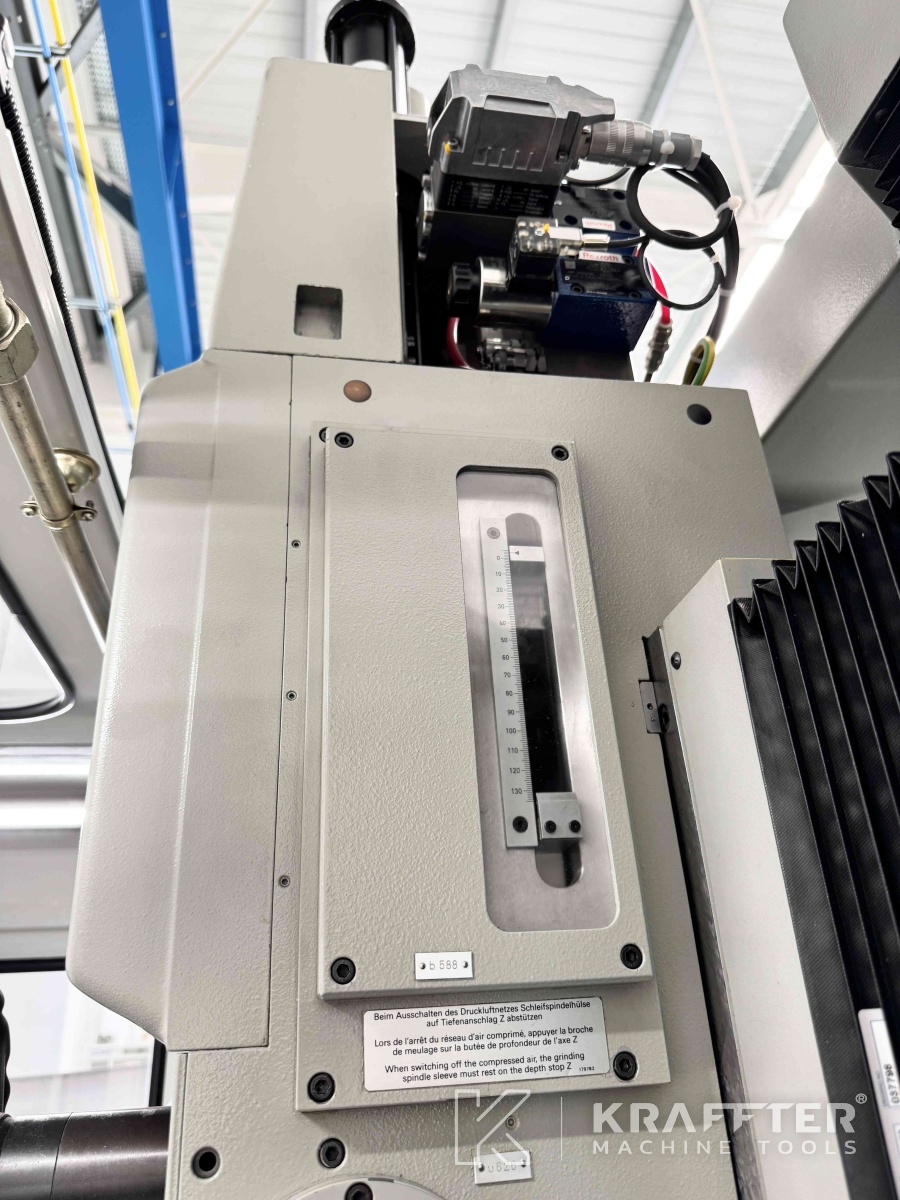

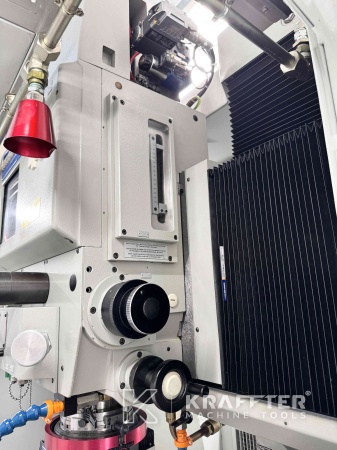

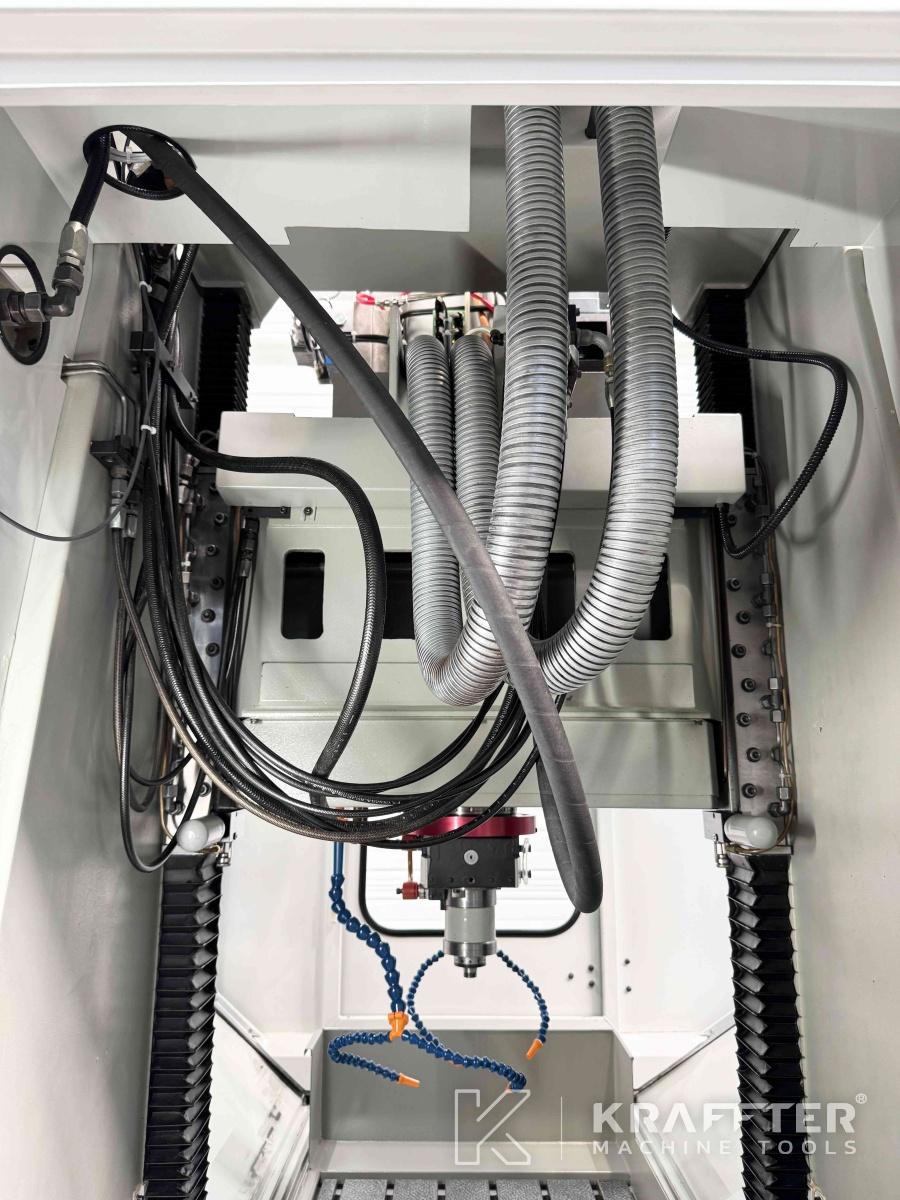

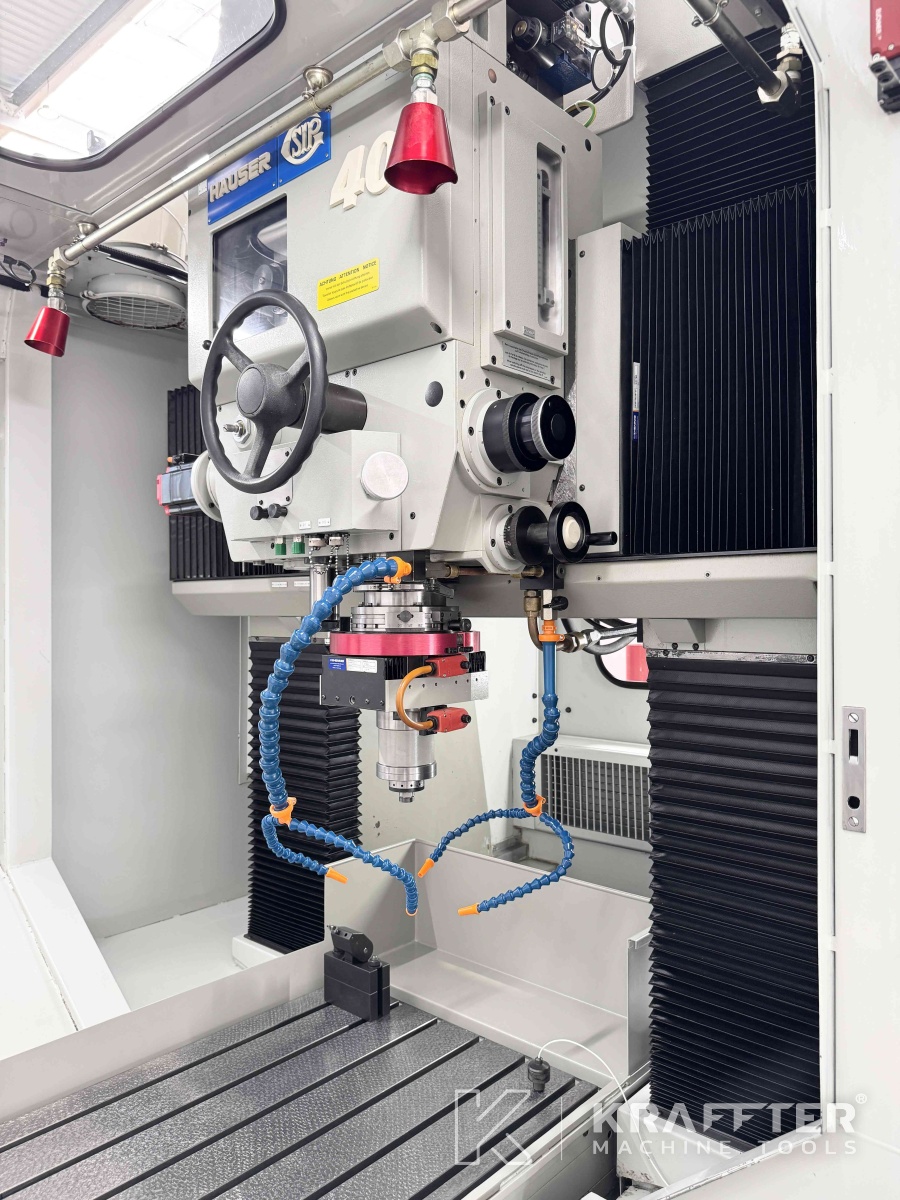

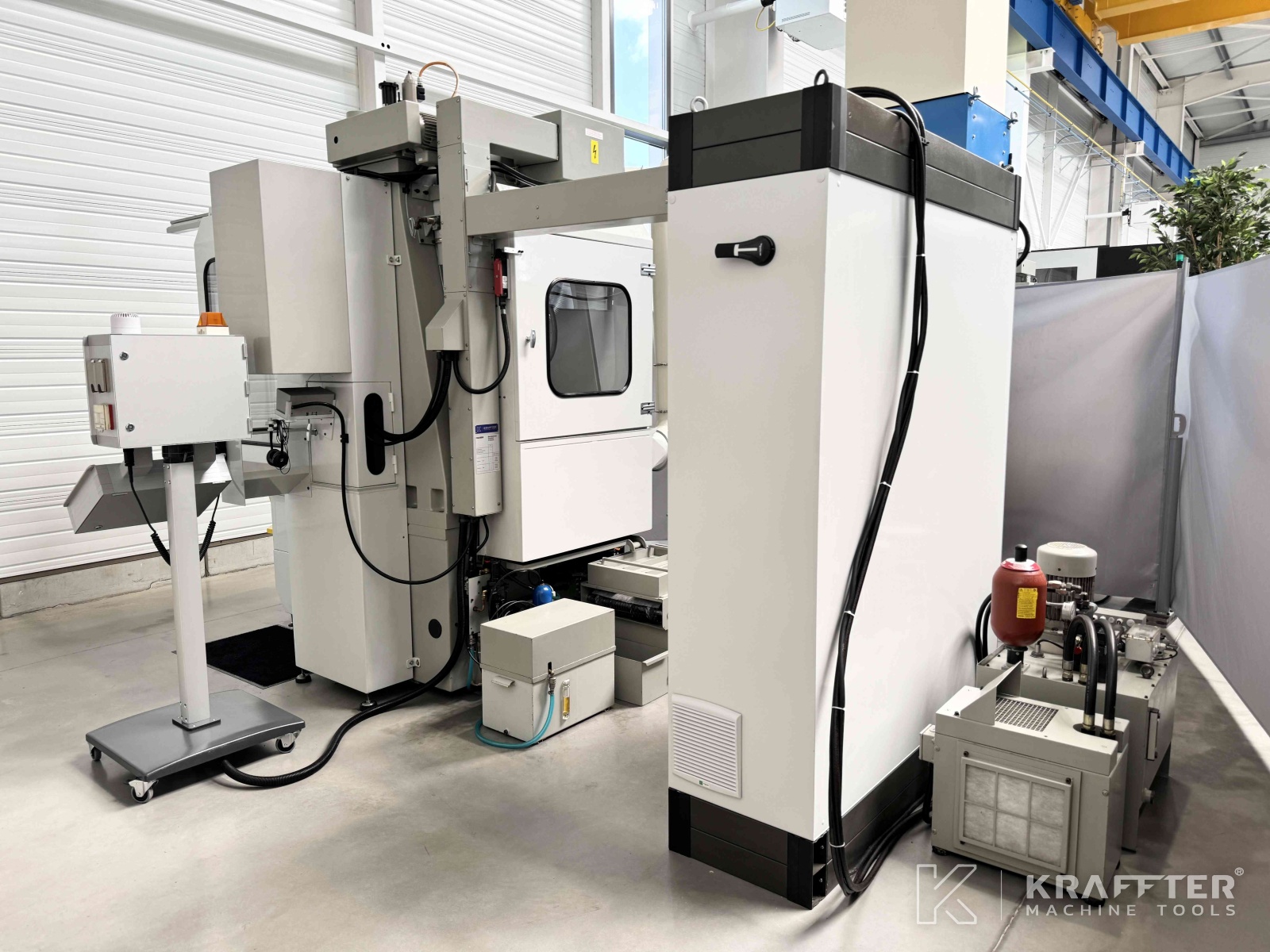

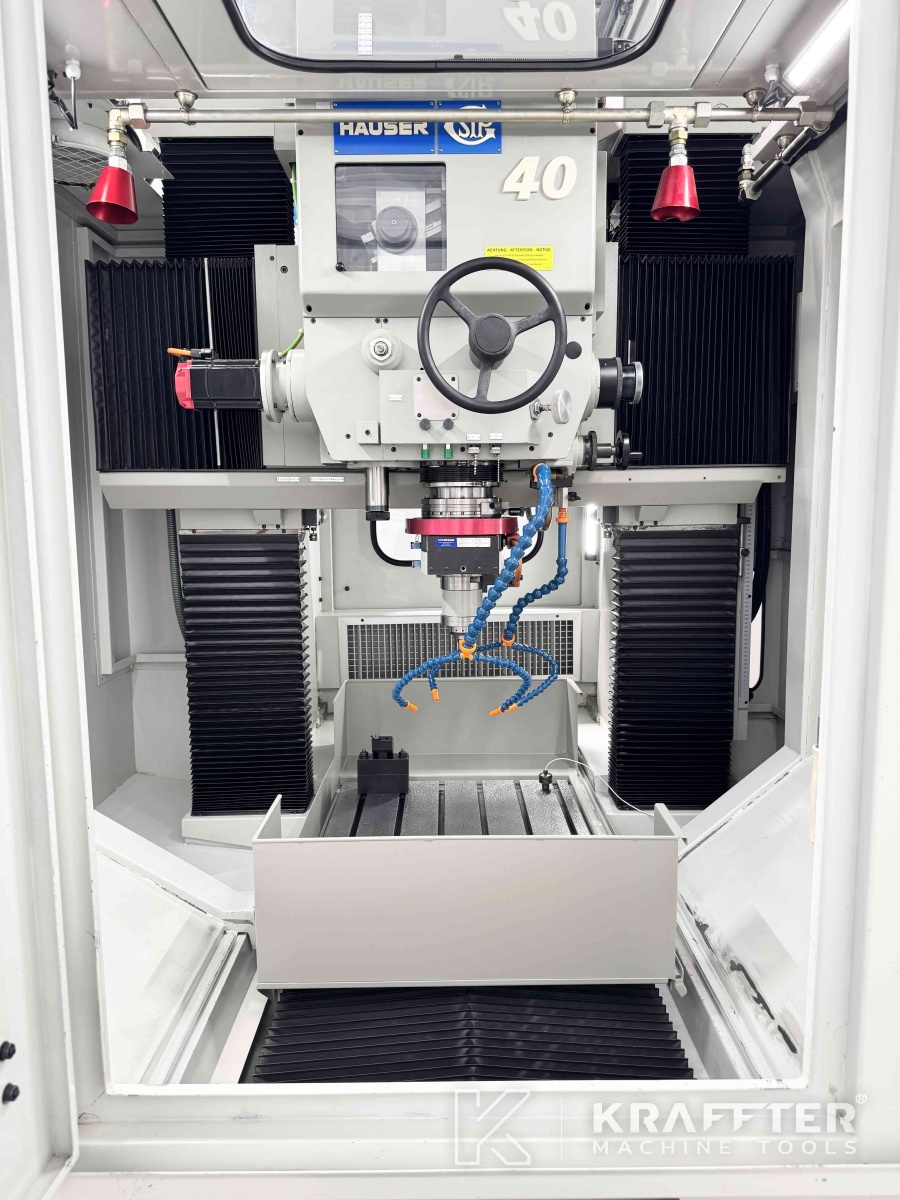

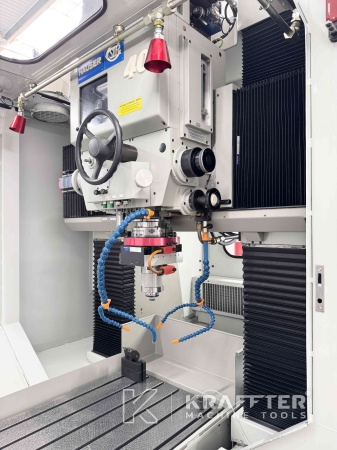

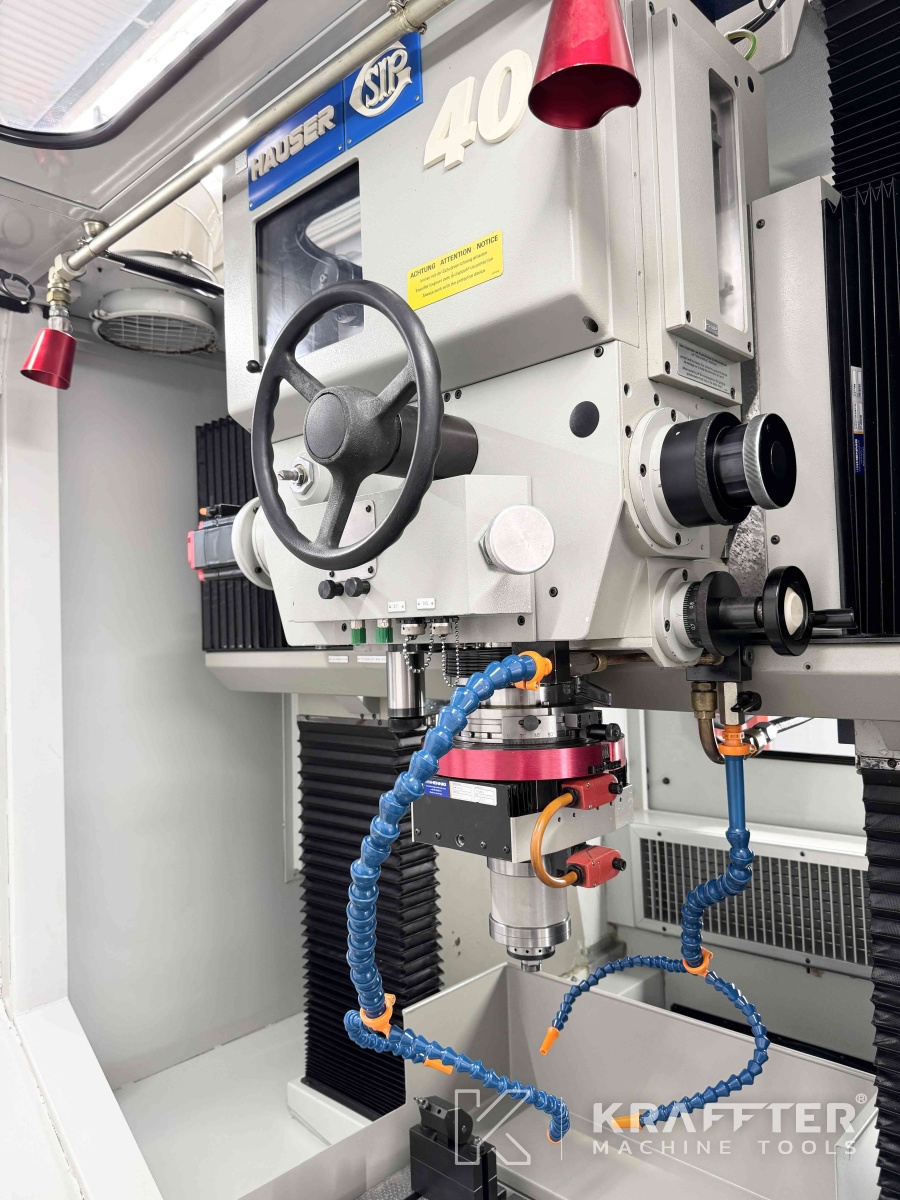

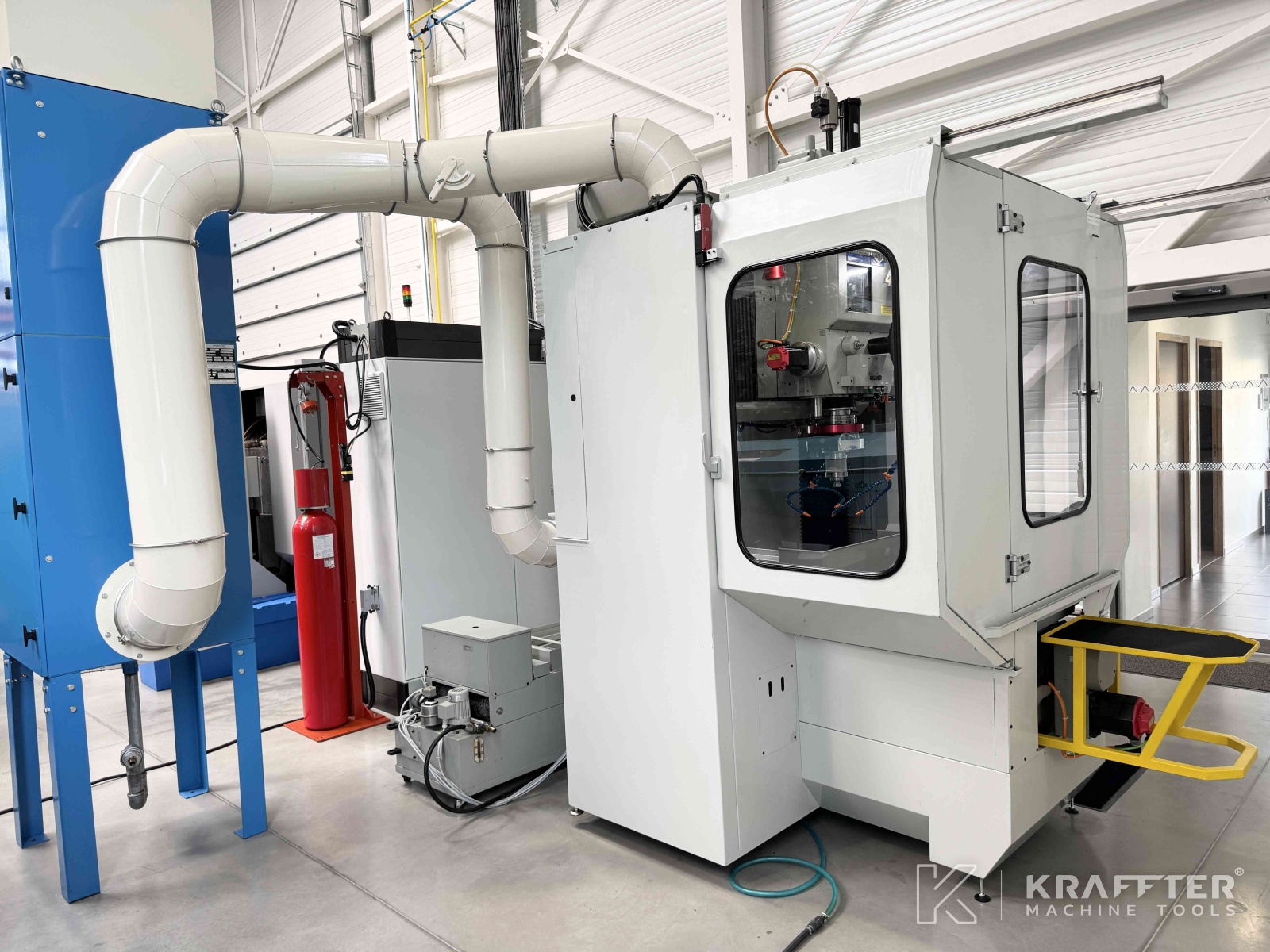

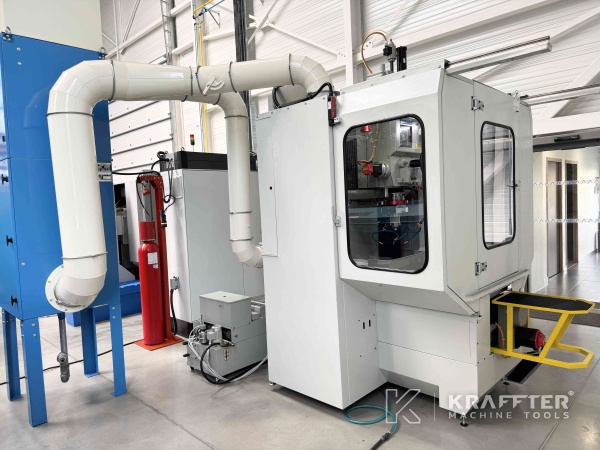

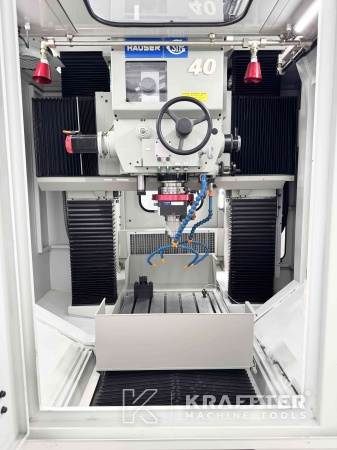

Tipo de máquina : Rectificadora por coordenadas
Marca : HAUSER
N° de stock: 90128
Modelo : S40-400
Retrofit CNC : 2020
Ubicación : 73240 St-Genix-les-Villages, FRANCE
¡MAQUINA VENDIDA!
¿Está interesado en un modelo similar?
Déjenos sus datos de contacto:
Especificaciones técnicas

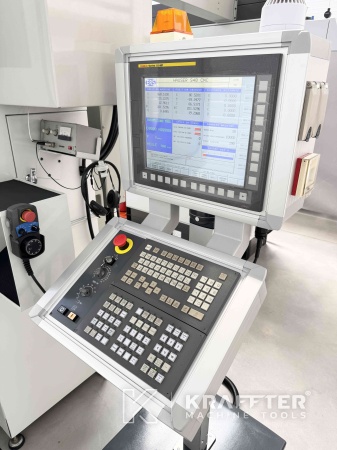

Tipo de CNC
FANUC 0i-MF
Velocidad máxima de desplazamiento del eje W
800 [mm/min]
Recorrido del eje X
650 [mm]
Velocidad máxima de desplazamiento del eje X
4000 [mm/min]
Velocidad de avance de trabajo eje X
1800 [mm/min]
Recorrido del eje Y
450 [mm]
Velocidad de avance de trabajo eje Y
1800 [mm/min]
Recorrido del eje Z
130 [mm]
Velocidad mínima de desplazamiento del eje Z
0.5 [mm/min]
Velocidad máxima de desplazamiento del eje Z
12000 [mm/min]
Frecuencia de recorrido del eje Z
max. 4 [Hz]
Velocidad del eje C (planetario)
5 - 250 [rpm]
Recorrido del eje U (avance radial)
5.5 [mm]
Distancia entre columnas
750 [mm]

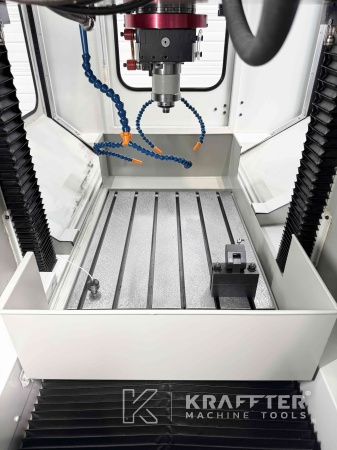

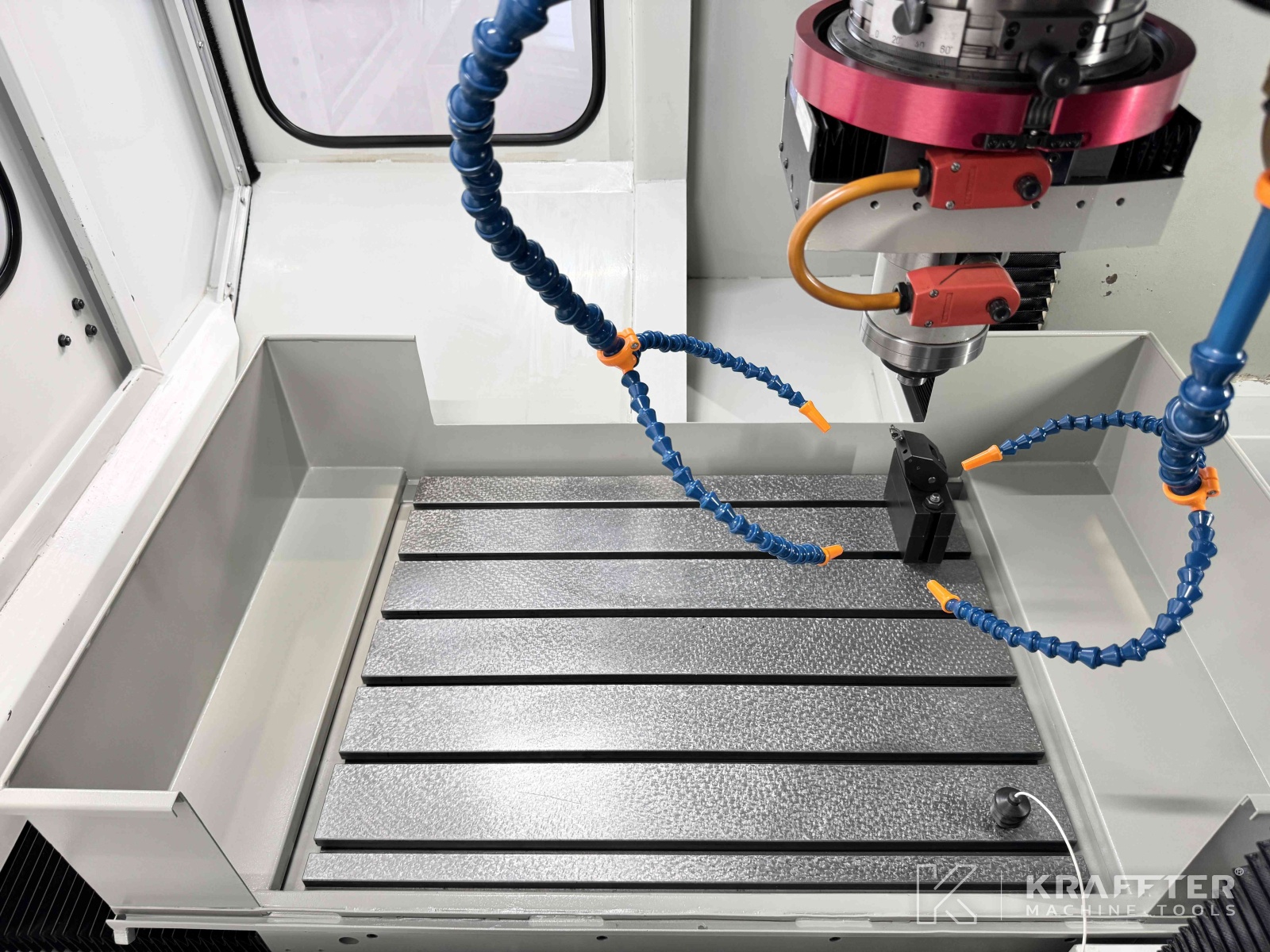

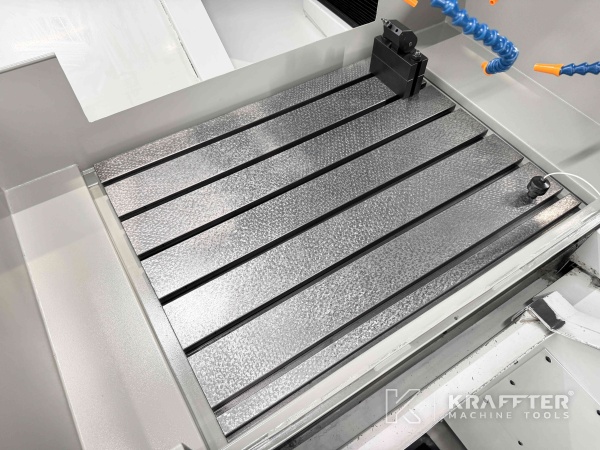

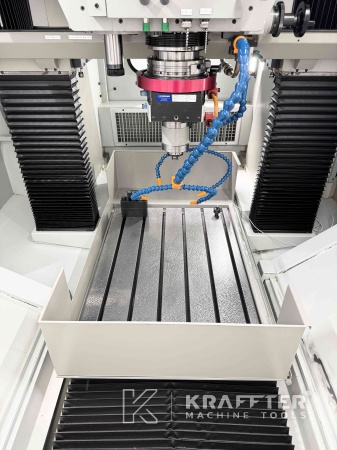

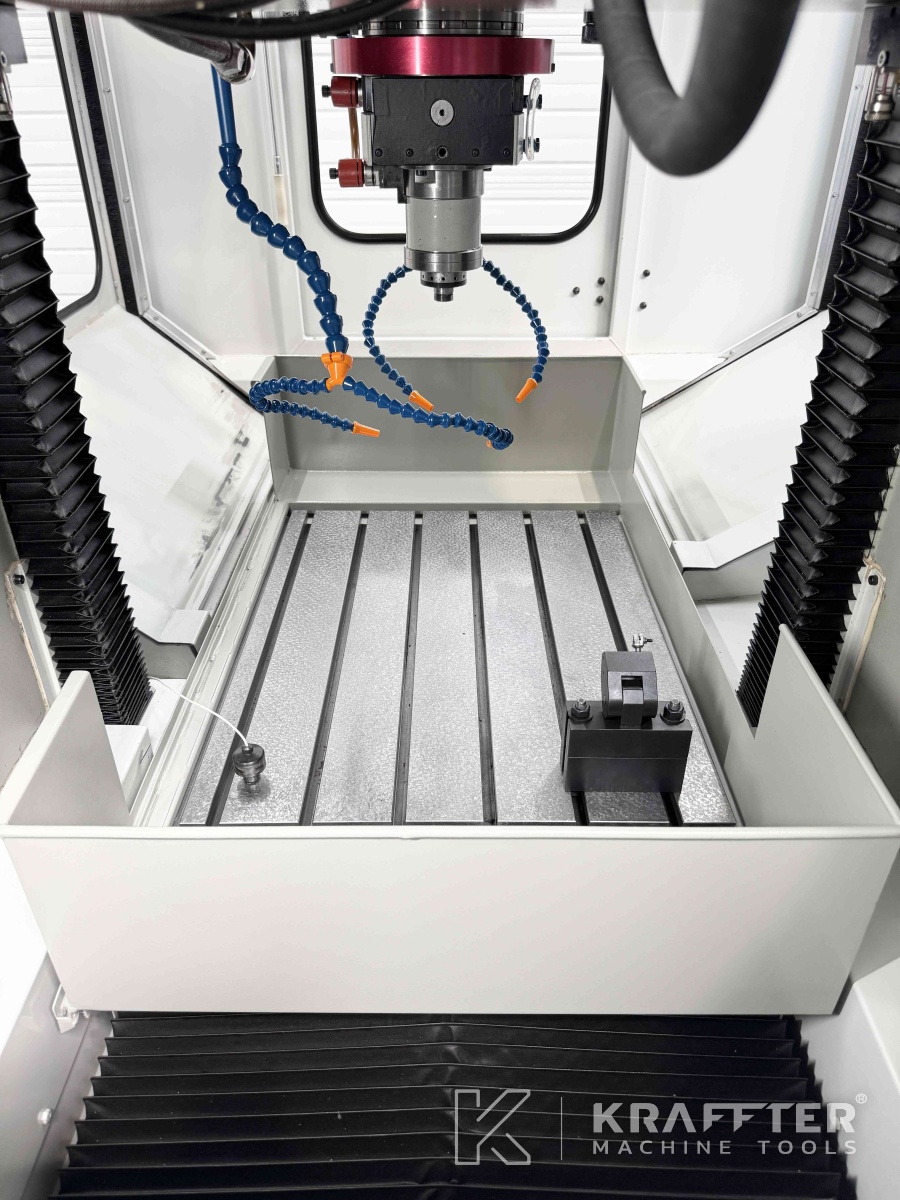

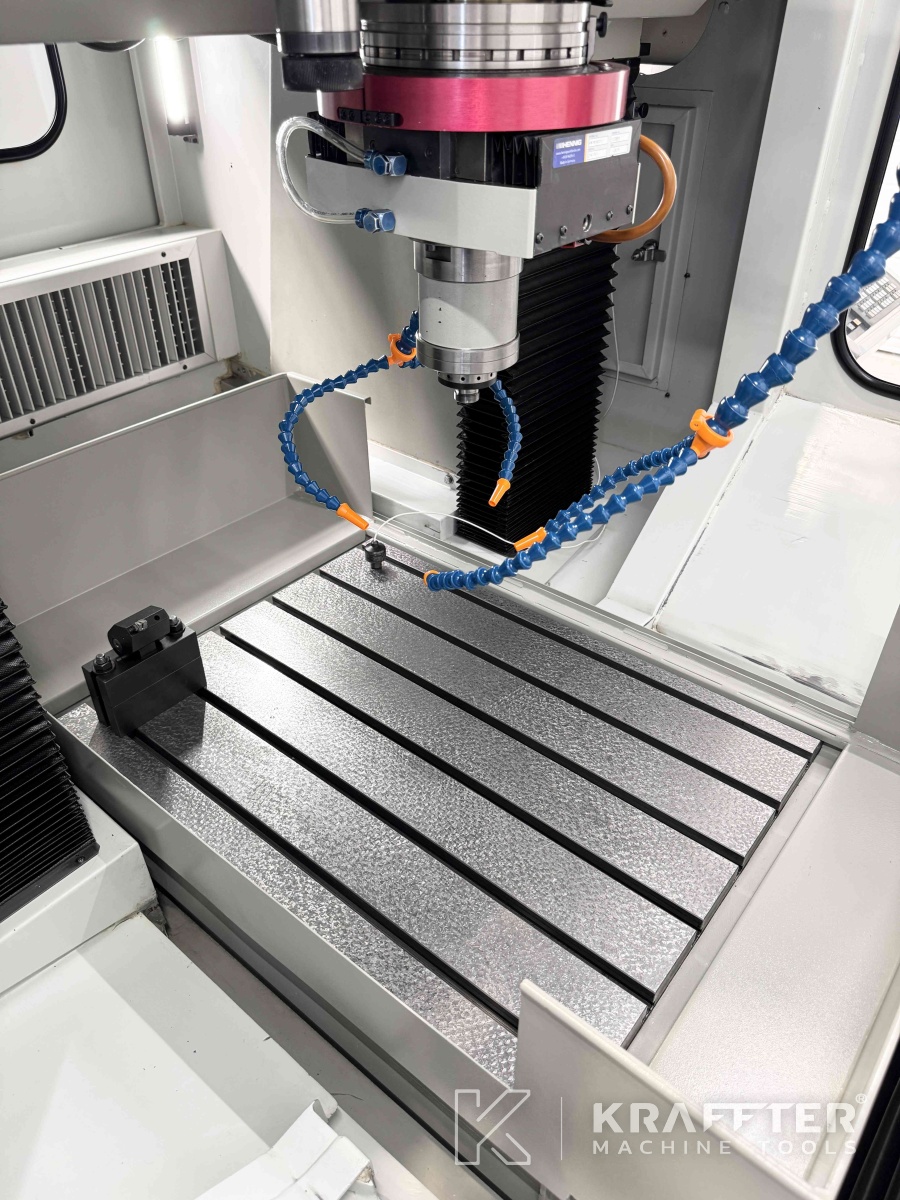

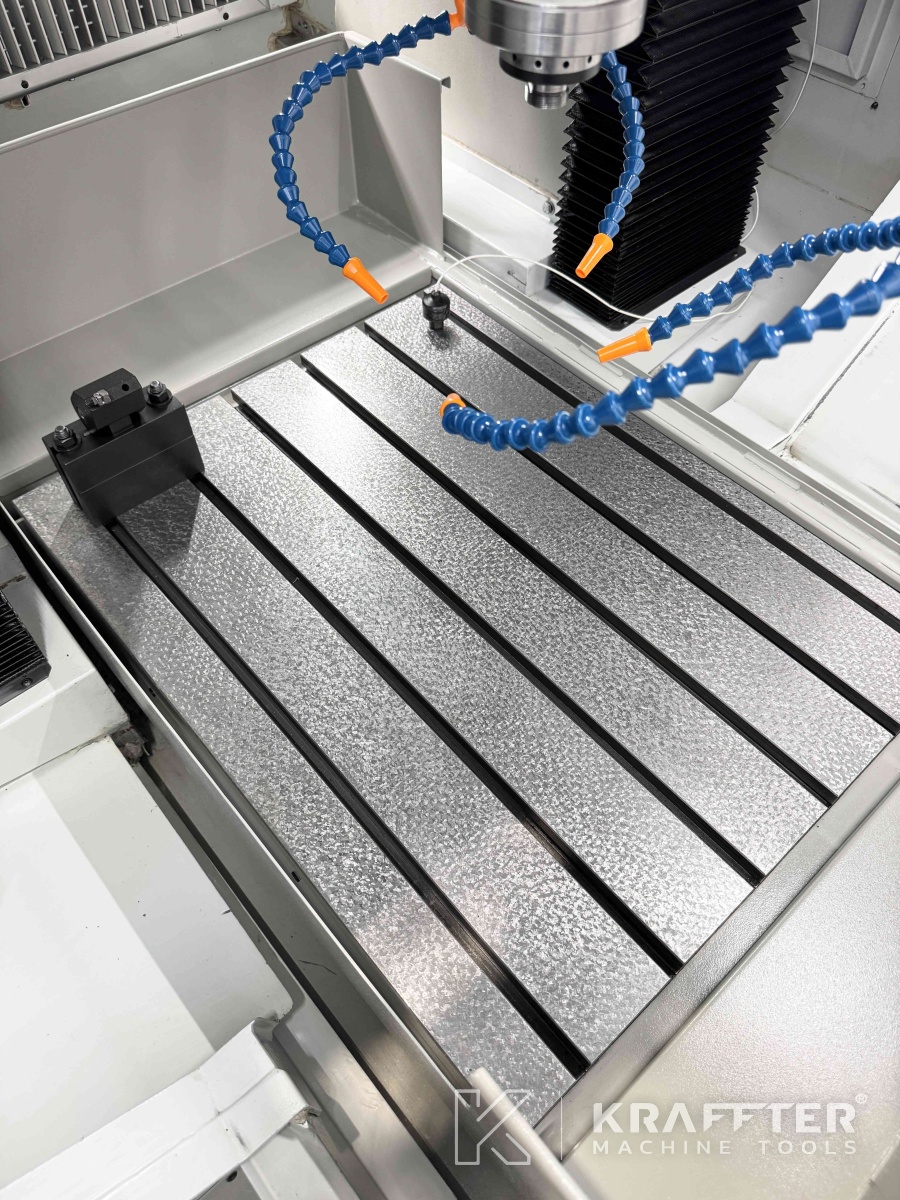

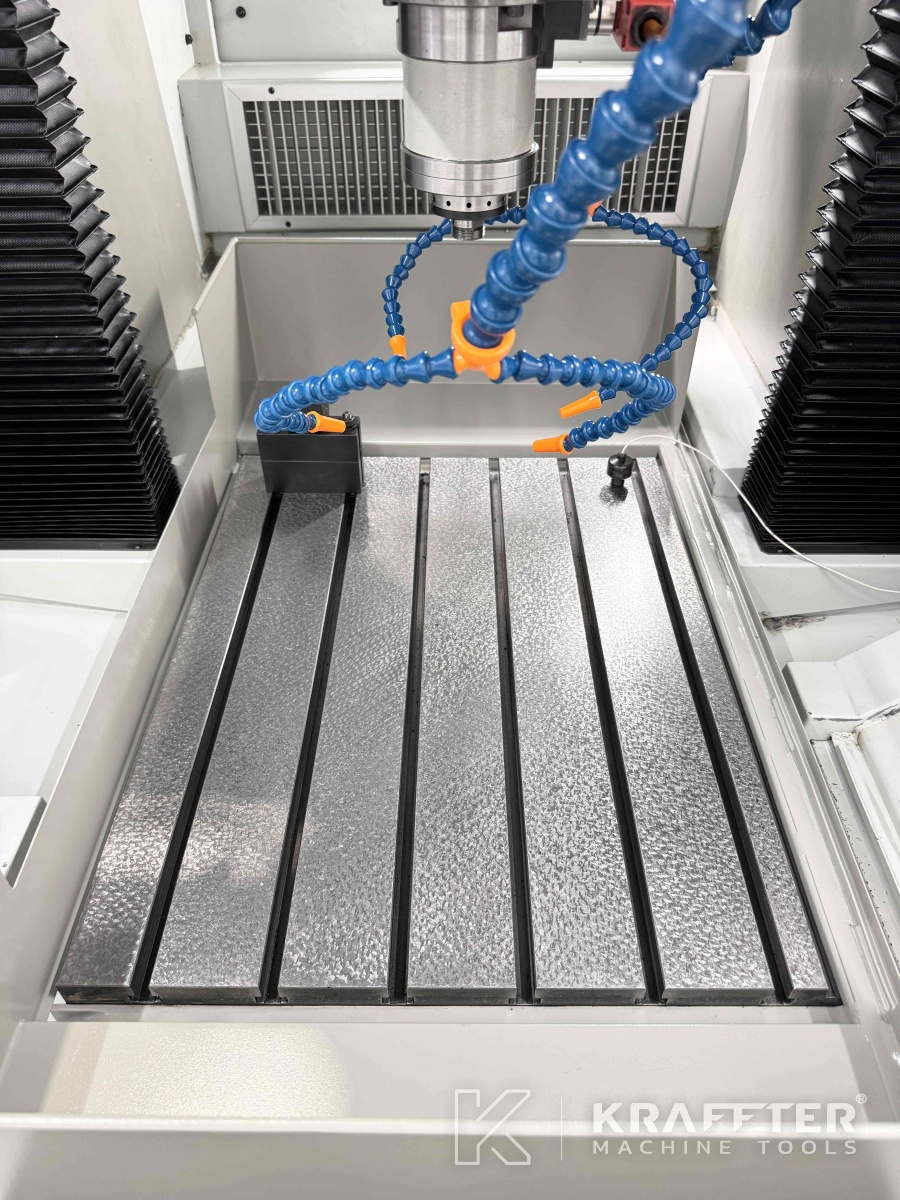

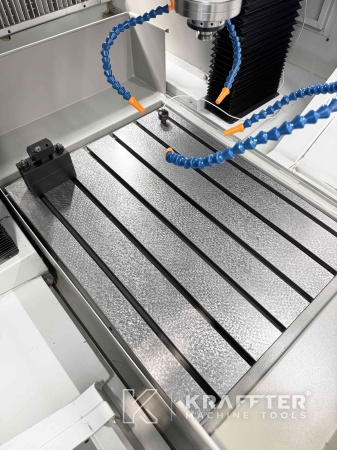

Longitud de mesa
770 [mm]
Anchura de la mesa
630 [mm]
Paso libre entre el motor de rectificado y la mesa
585 [mm]
Peso máximo admisible sobre la mesa
500 [Kg]
Suministro de tensión
400 [V]
Peso
5000 [Kg]
Información adicional

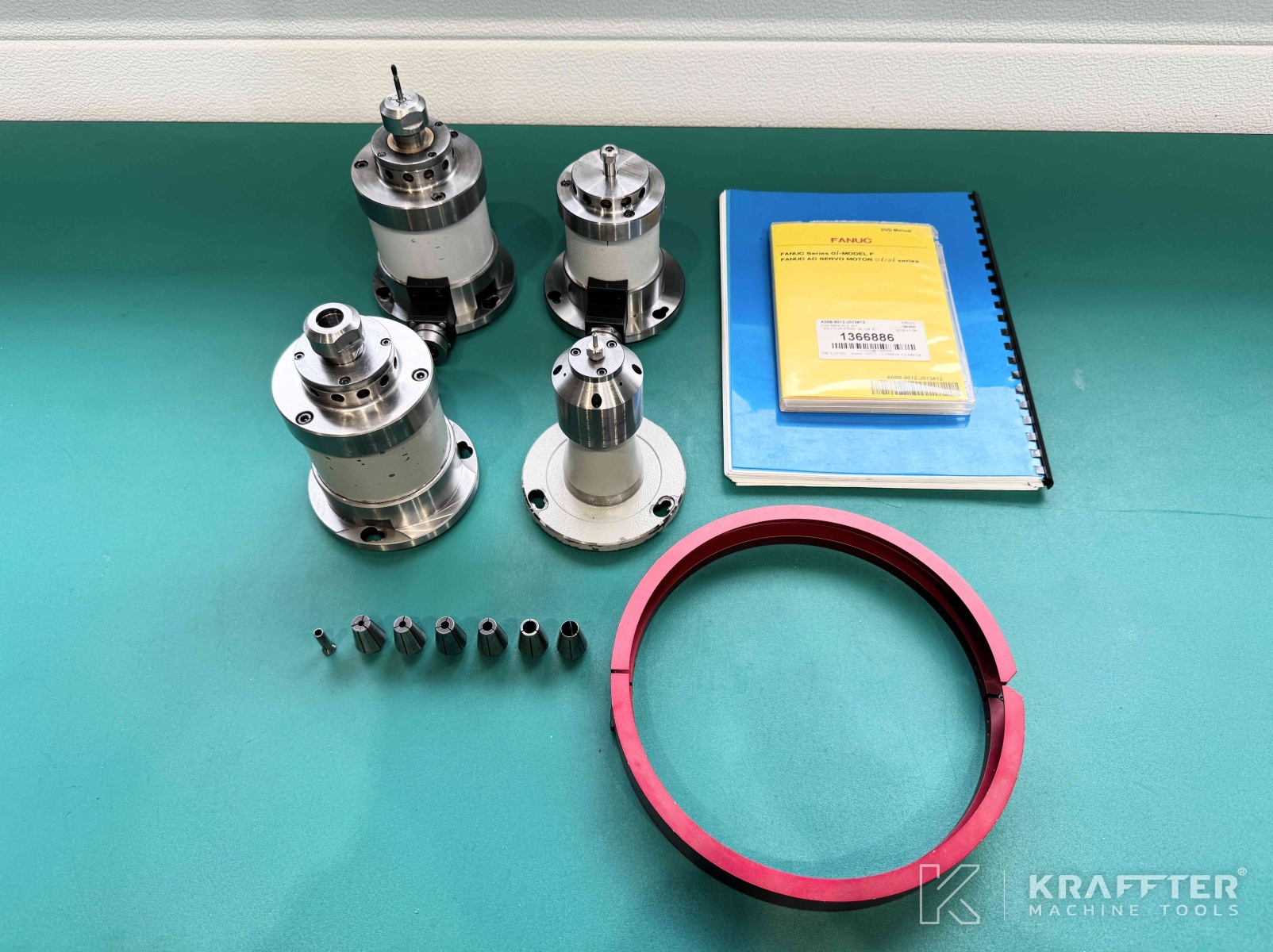

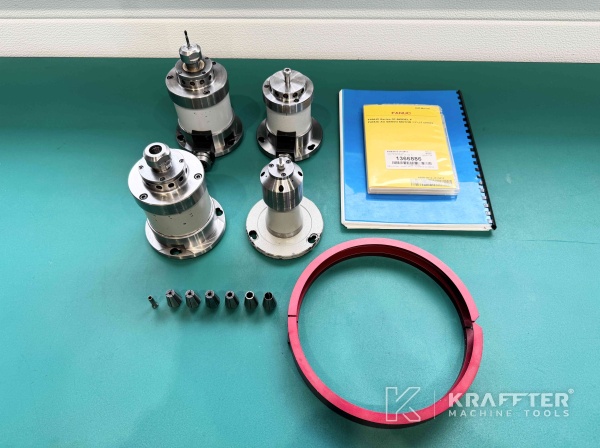

EQUIPAMIENTO INCLUIDO:

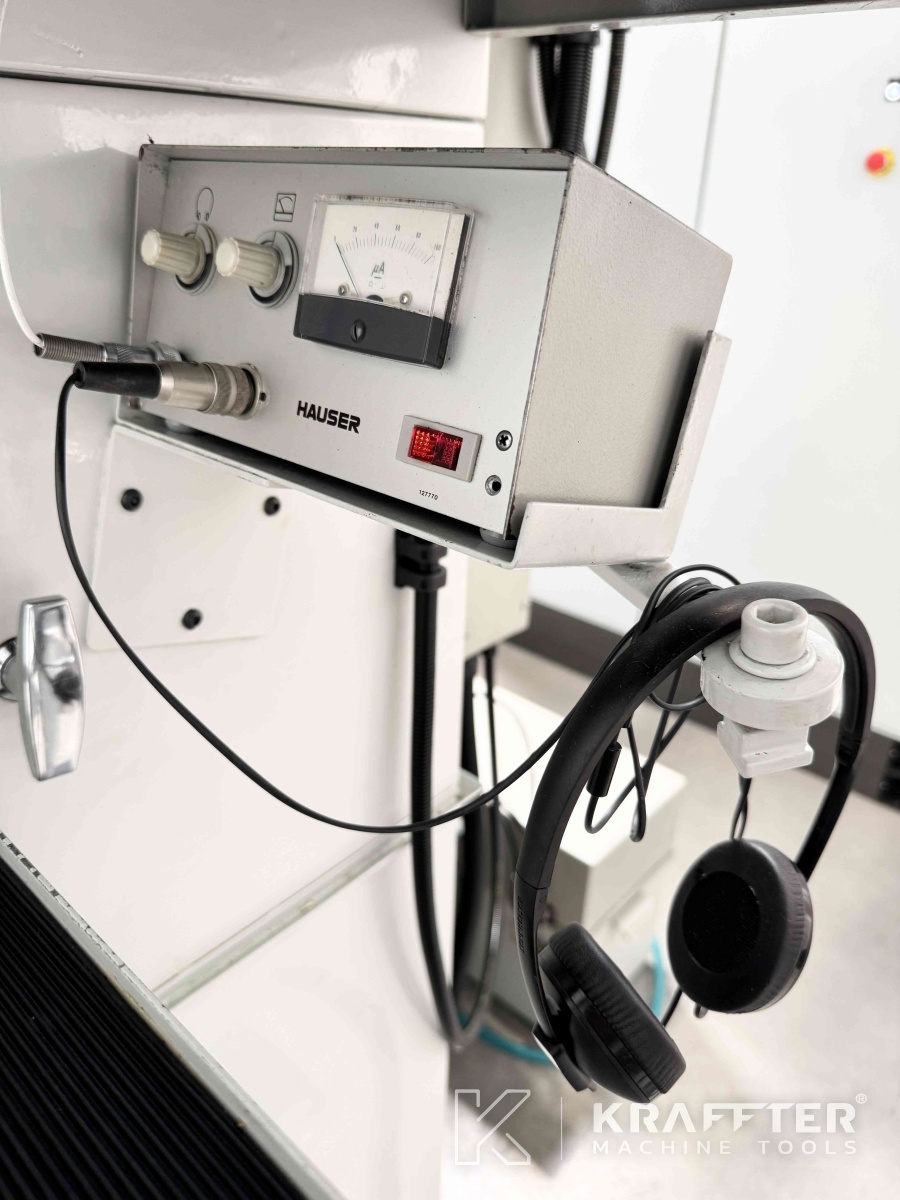

- 1 sistema de detección de herramientas HAUSER
- 2 motores de rectificado 45 S, velocidad 9000 - 4500 [tours/min] - referencia: 144017,
- 1 motor de molienda 80 S, velocidad 40000 - 80000 [tours/min] - referencia: 144021,
- 1 turbina de rectificado T10- velocidad: 100'000 [tours/min] - referencia: 157420,
- 1 soporte de turbina con filtro - referencia: 166497,

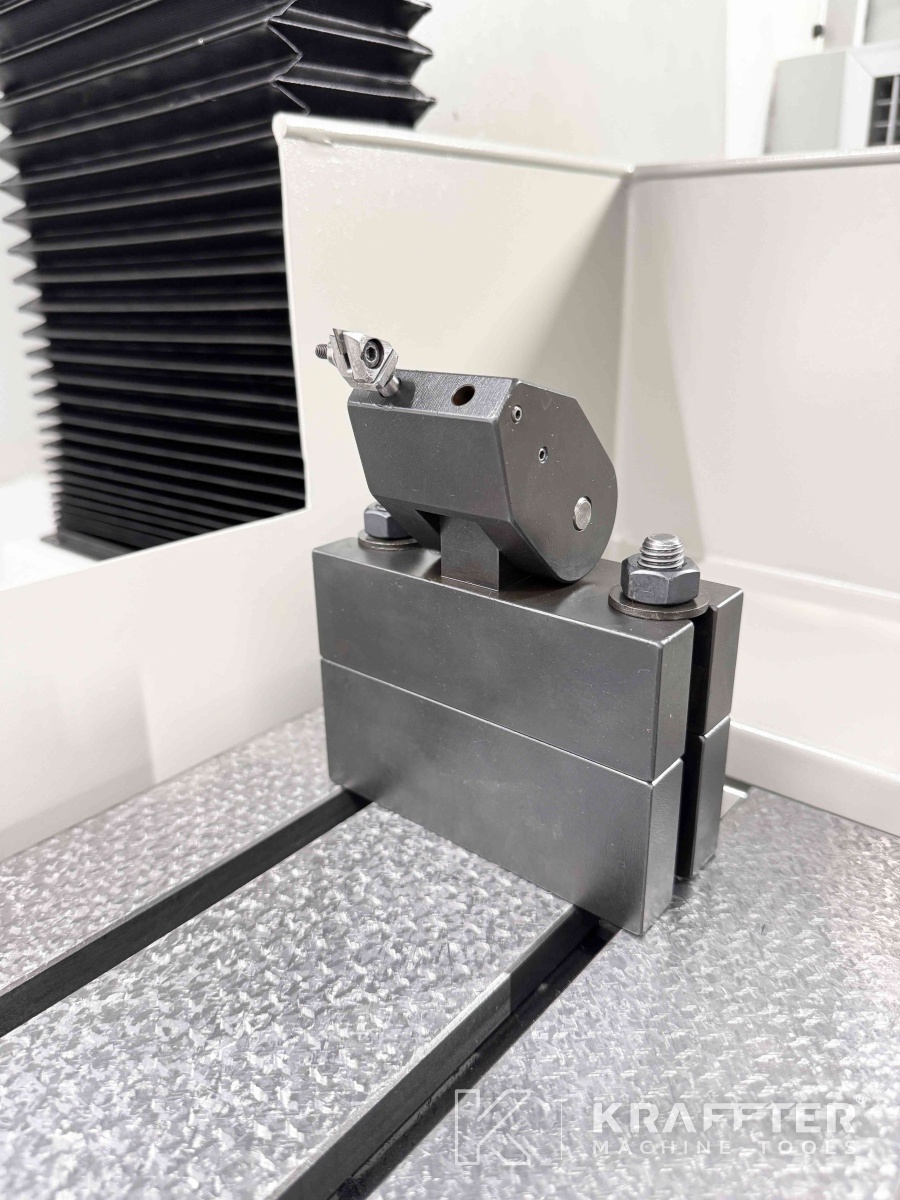

- 1 tocador de mesa, giratorio a 200 [°] - referencia: 194590

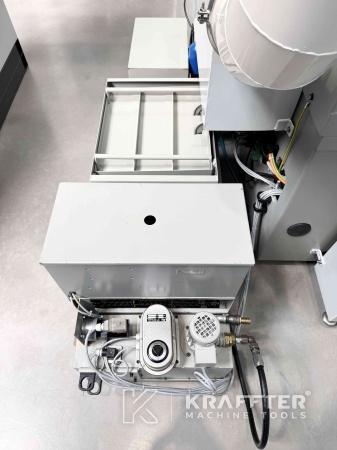

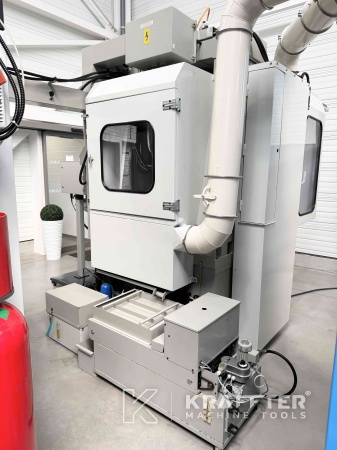

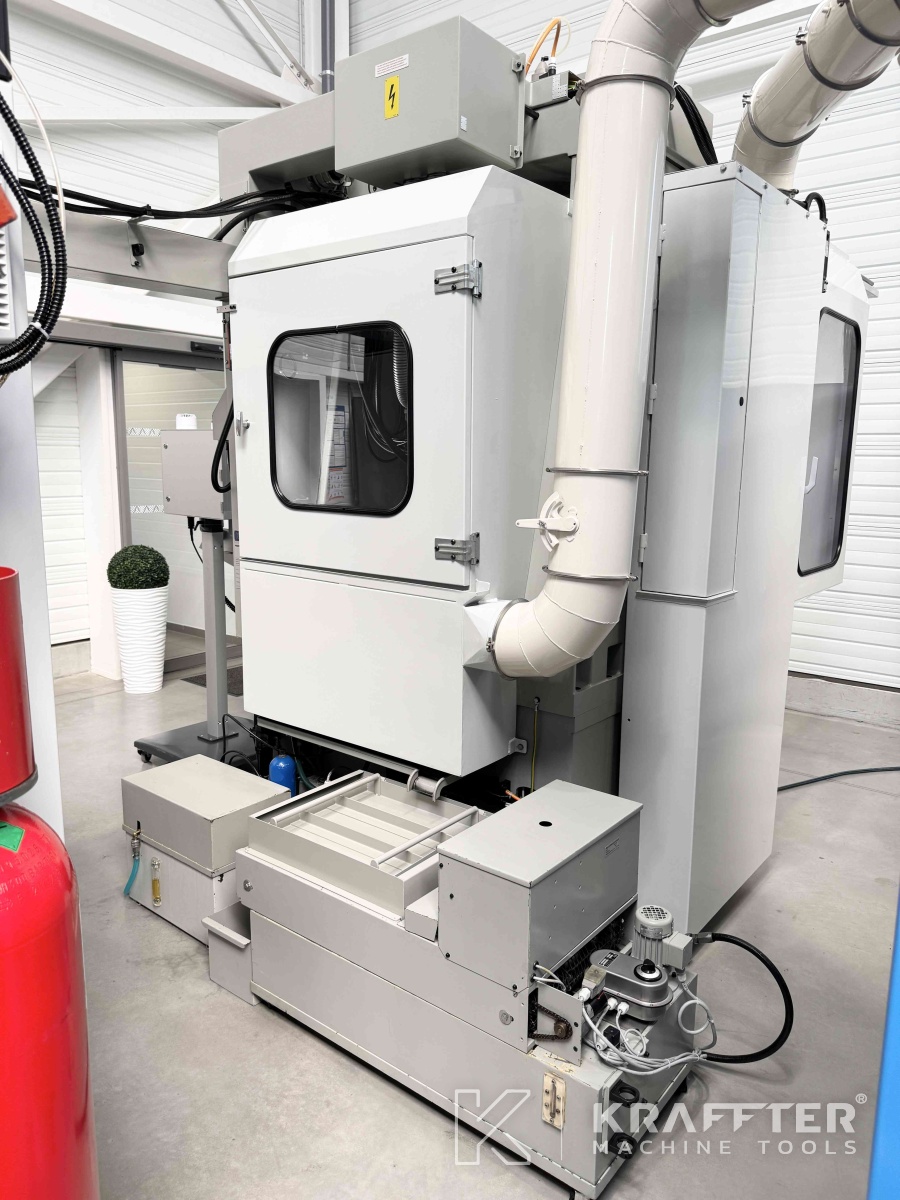

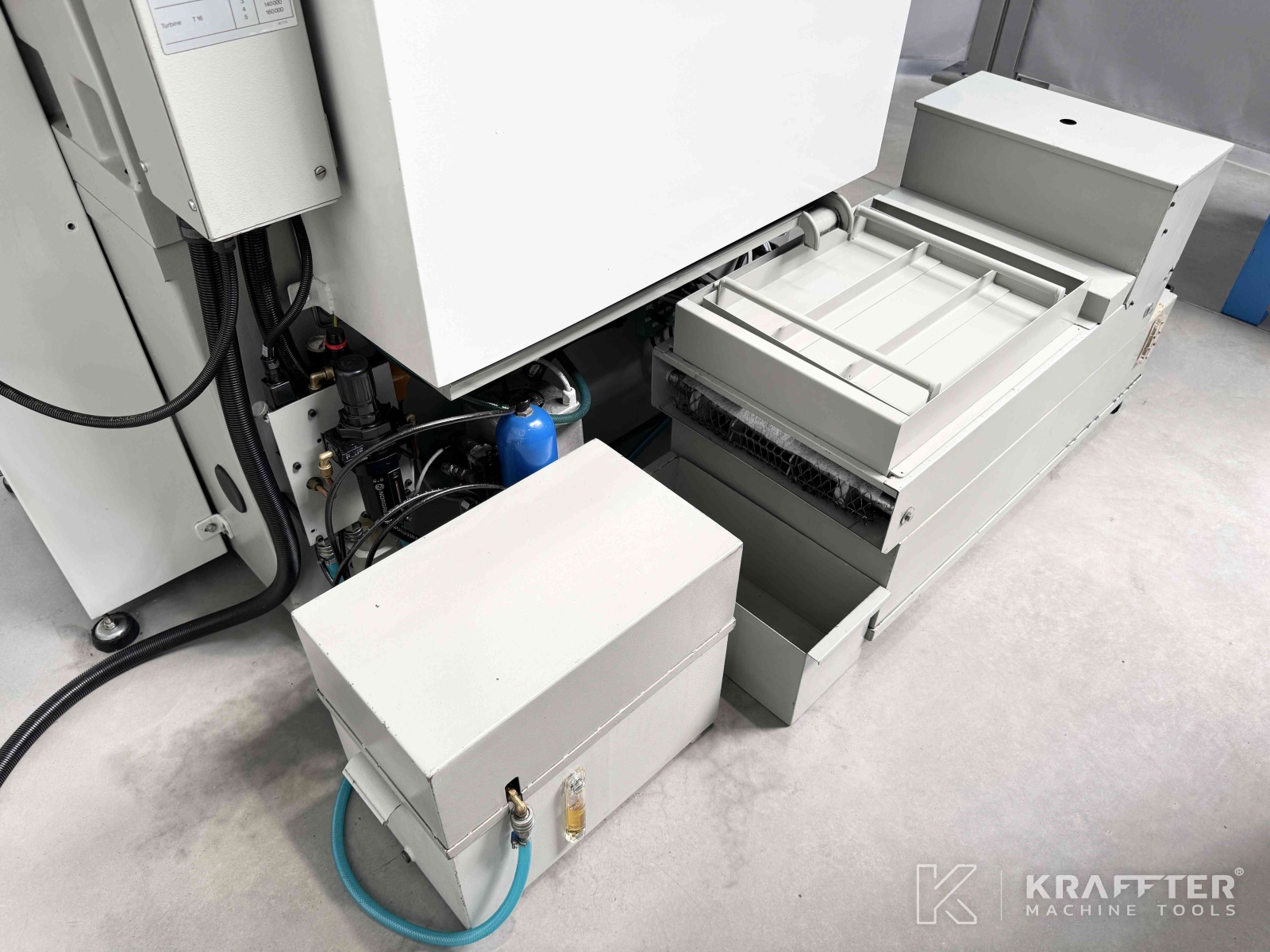

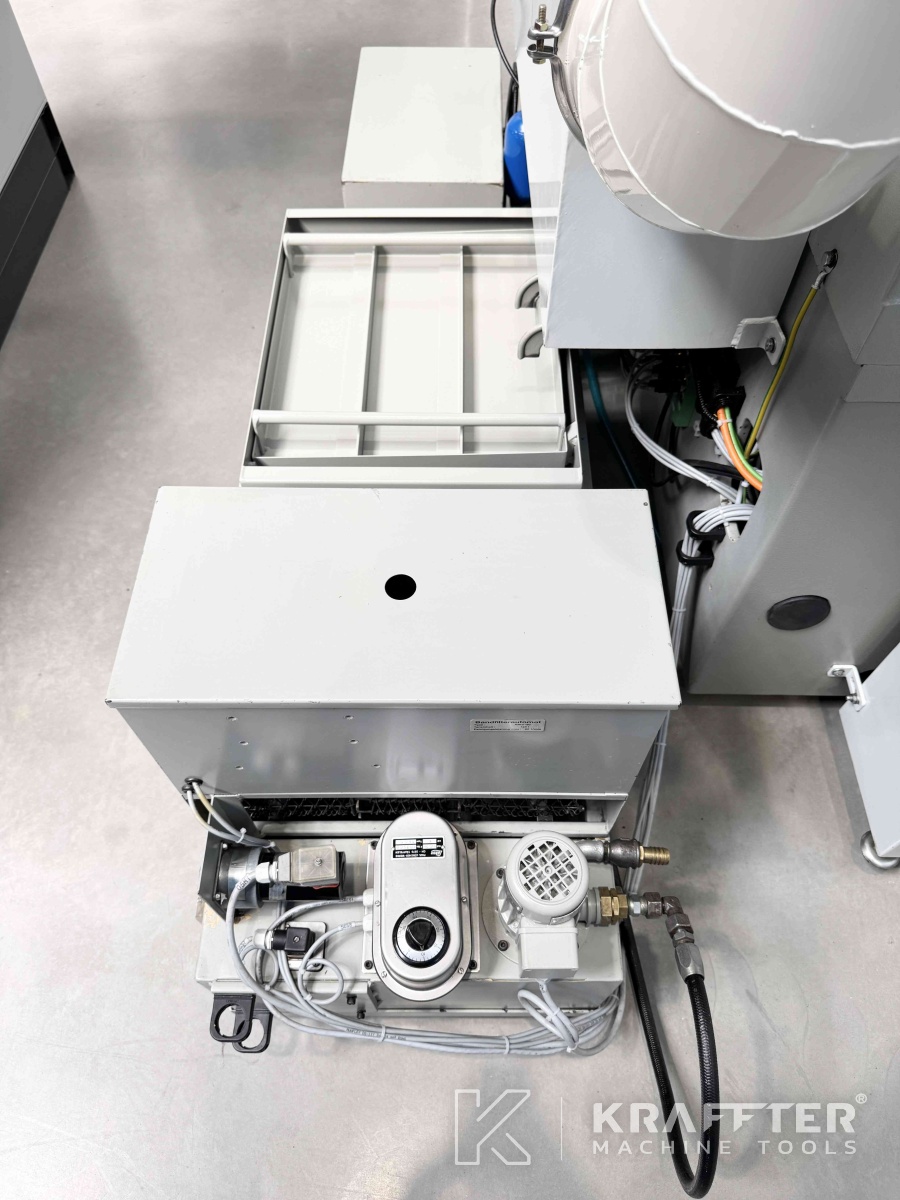

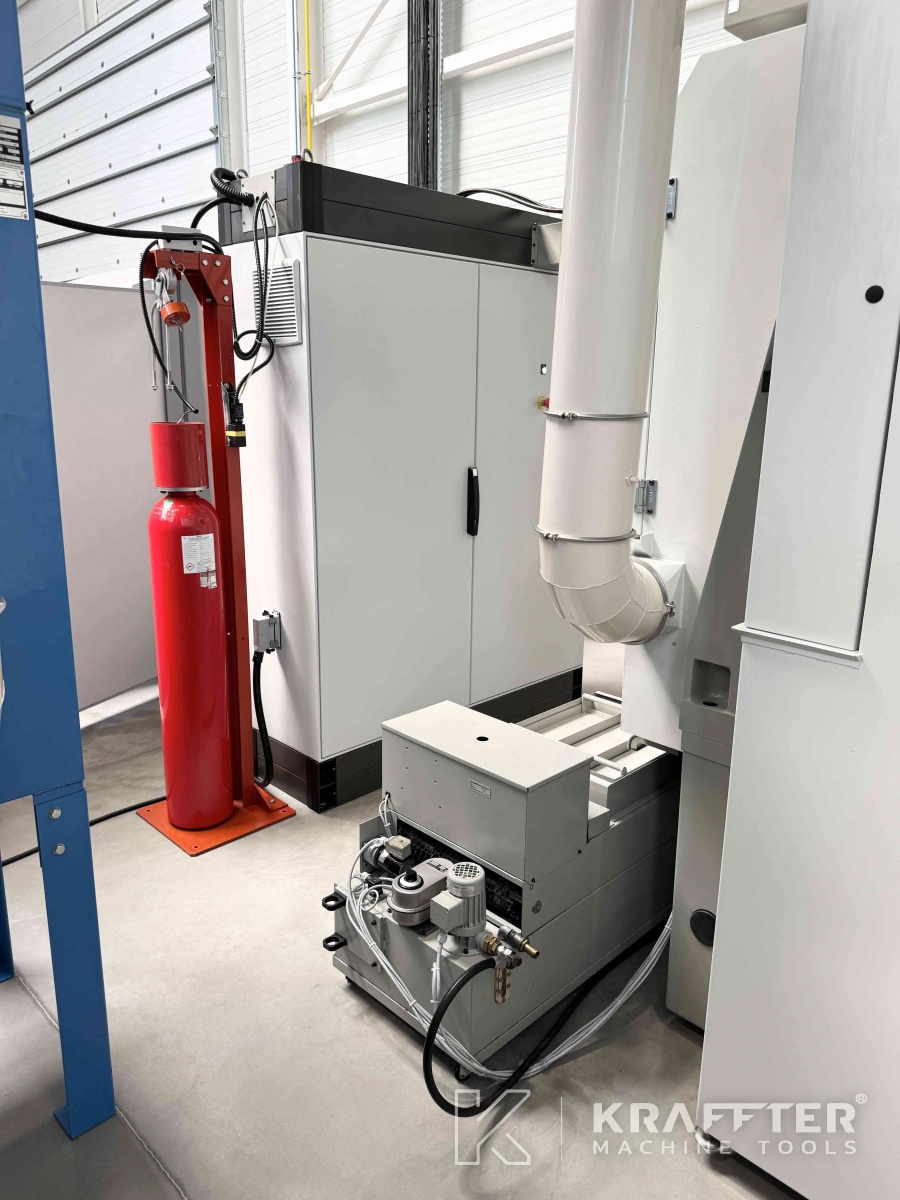

- 1 depósito de riego + filtración de papel
- 6 abrazaderas
- 1 manual del operador en francés.
TRABAJOS DE REACONDICIONAMIENTO A REALIZAR EN 2020:
Parte eléctrica:

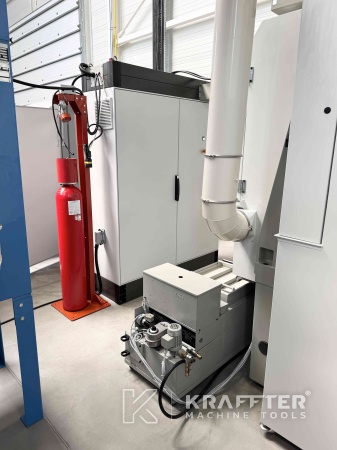

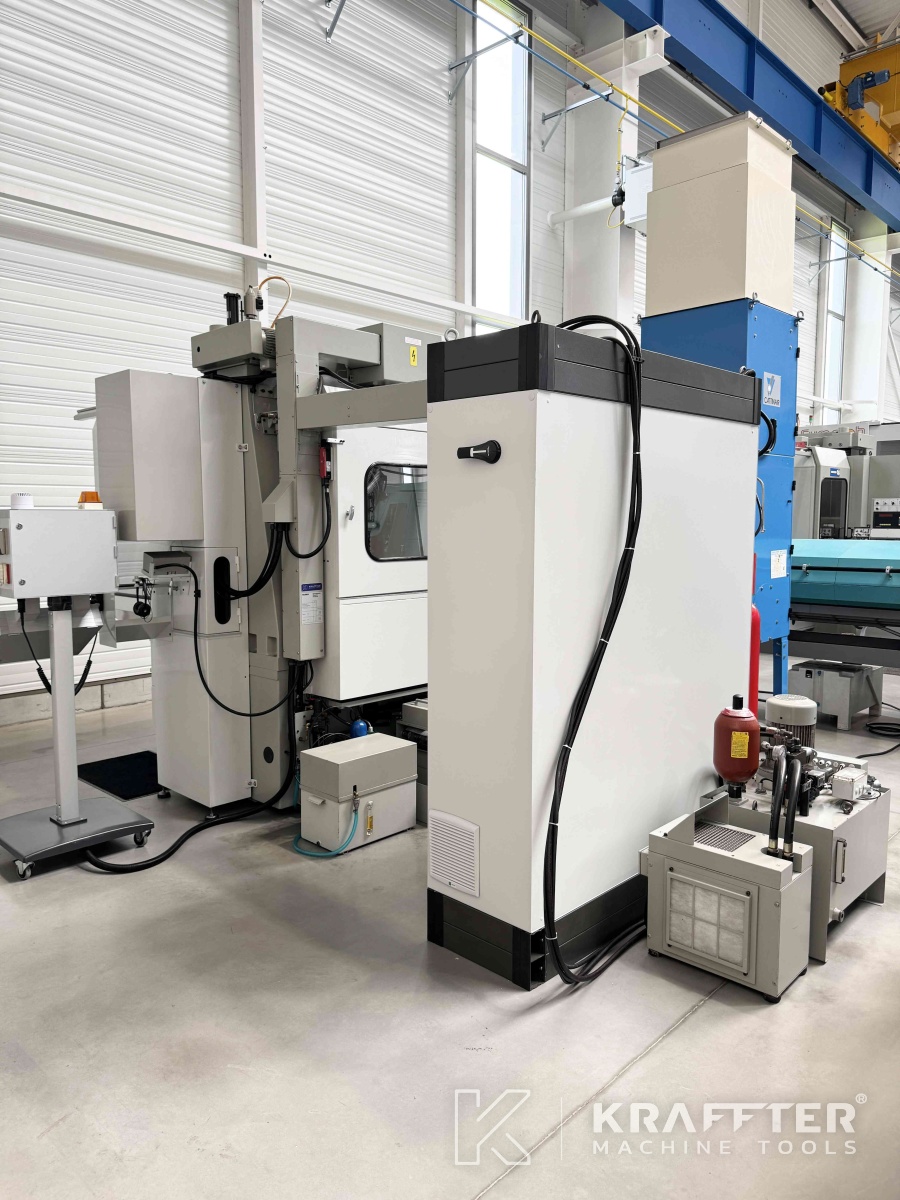

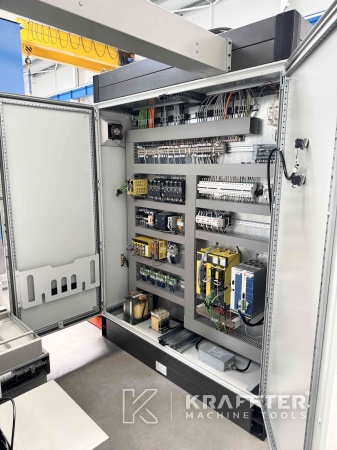

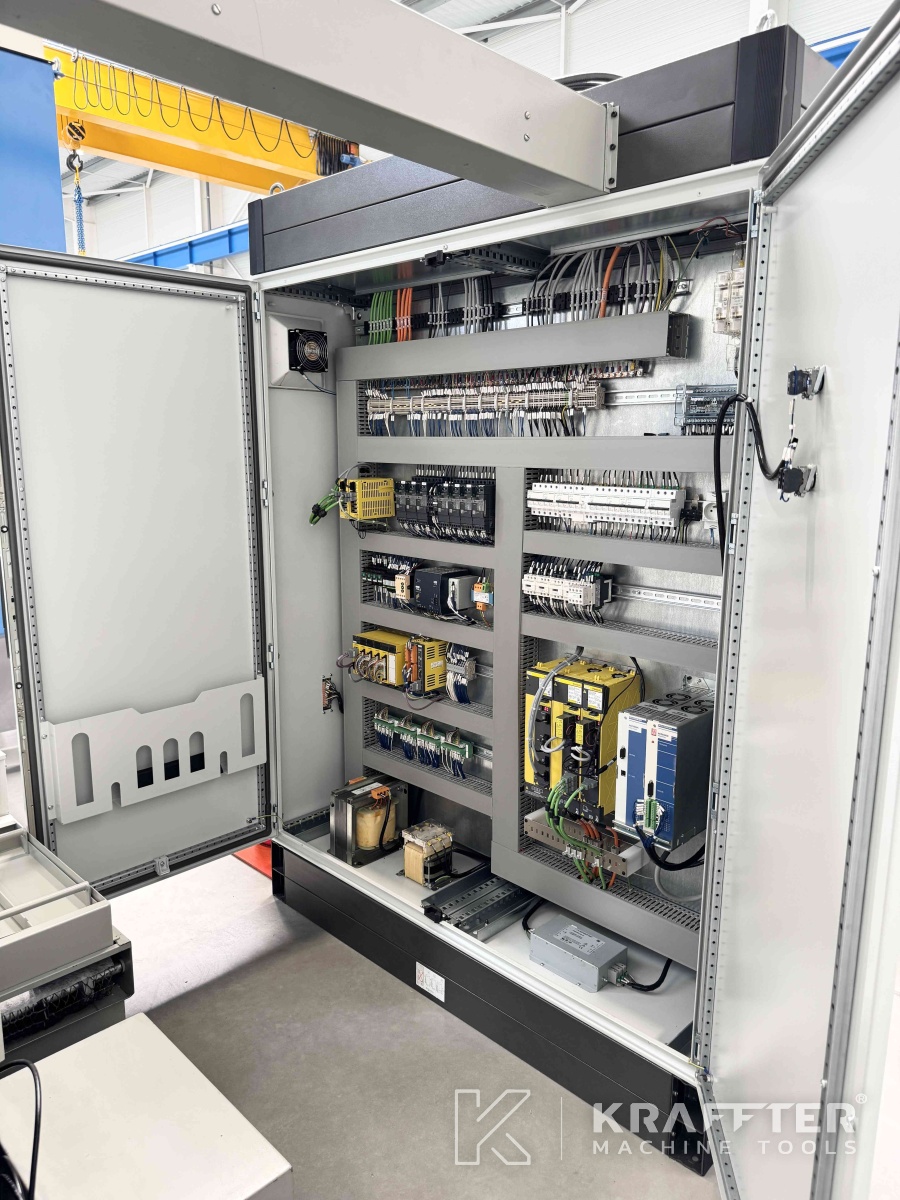

- Suministro de un armario eléctrico equipado con un control digital tipo Fanuc 0iF,

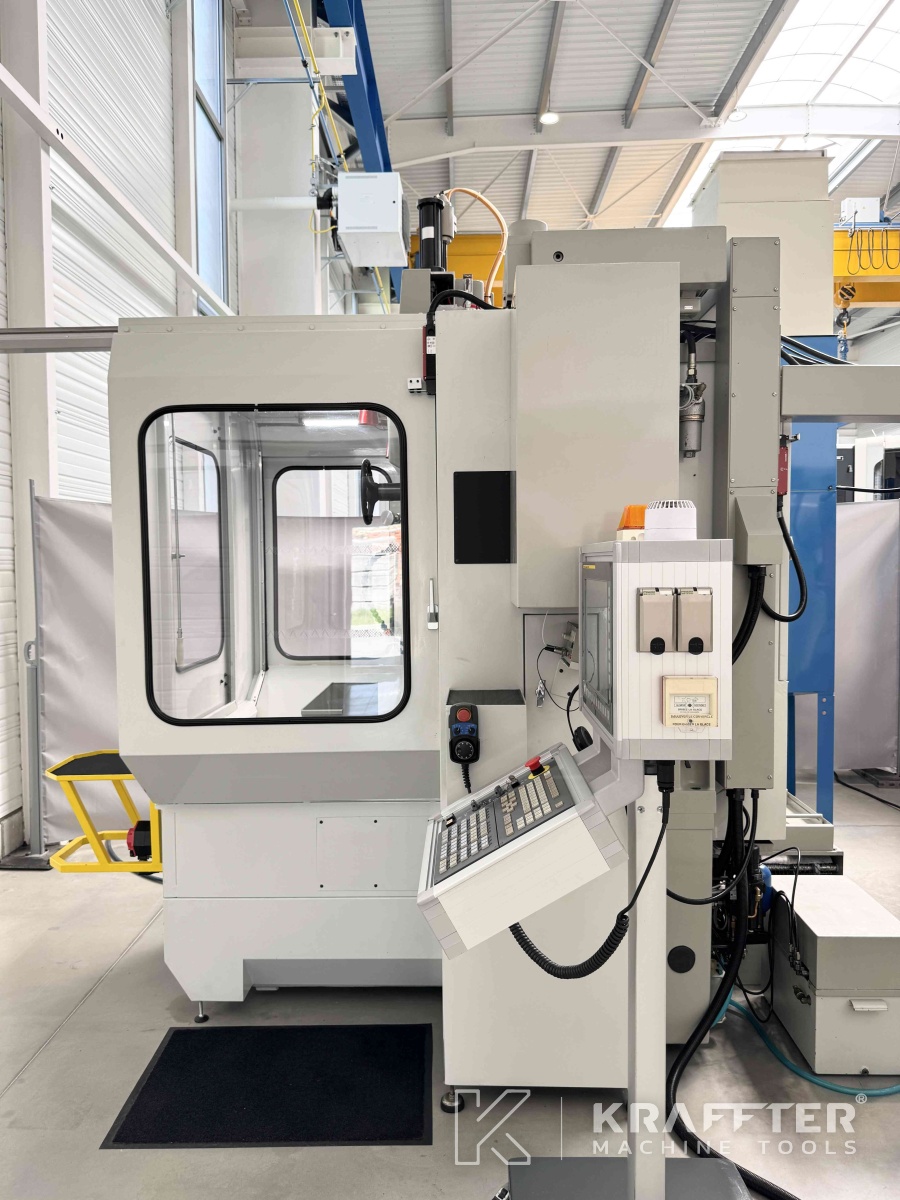

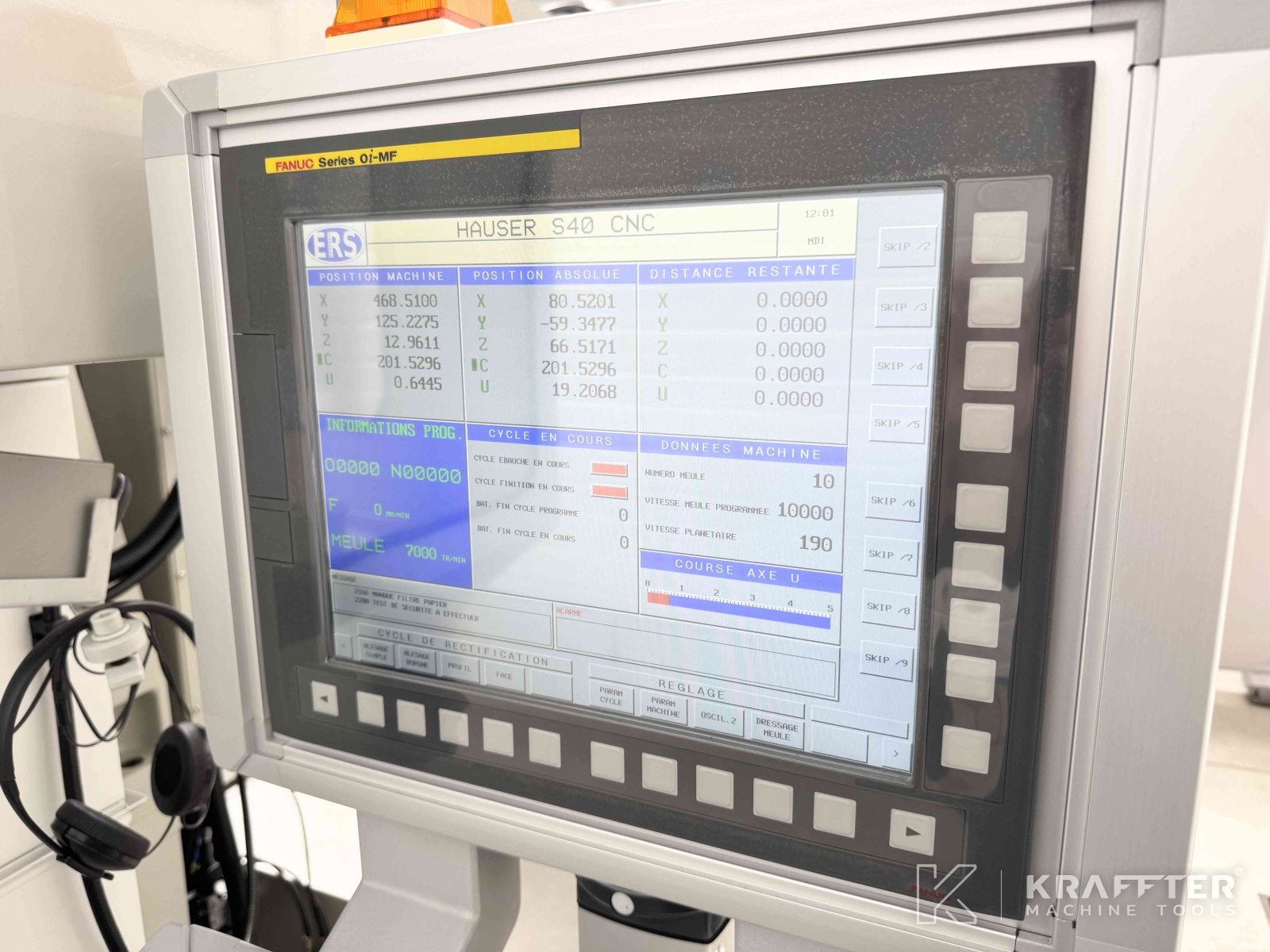

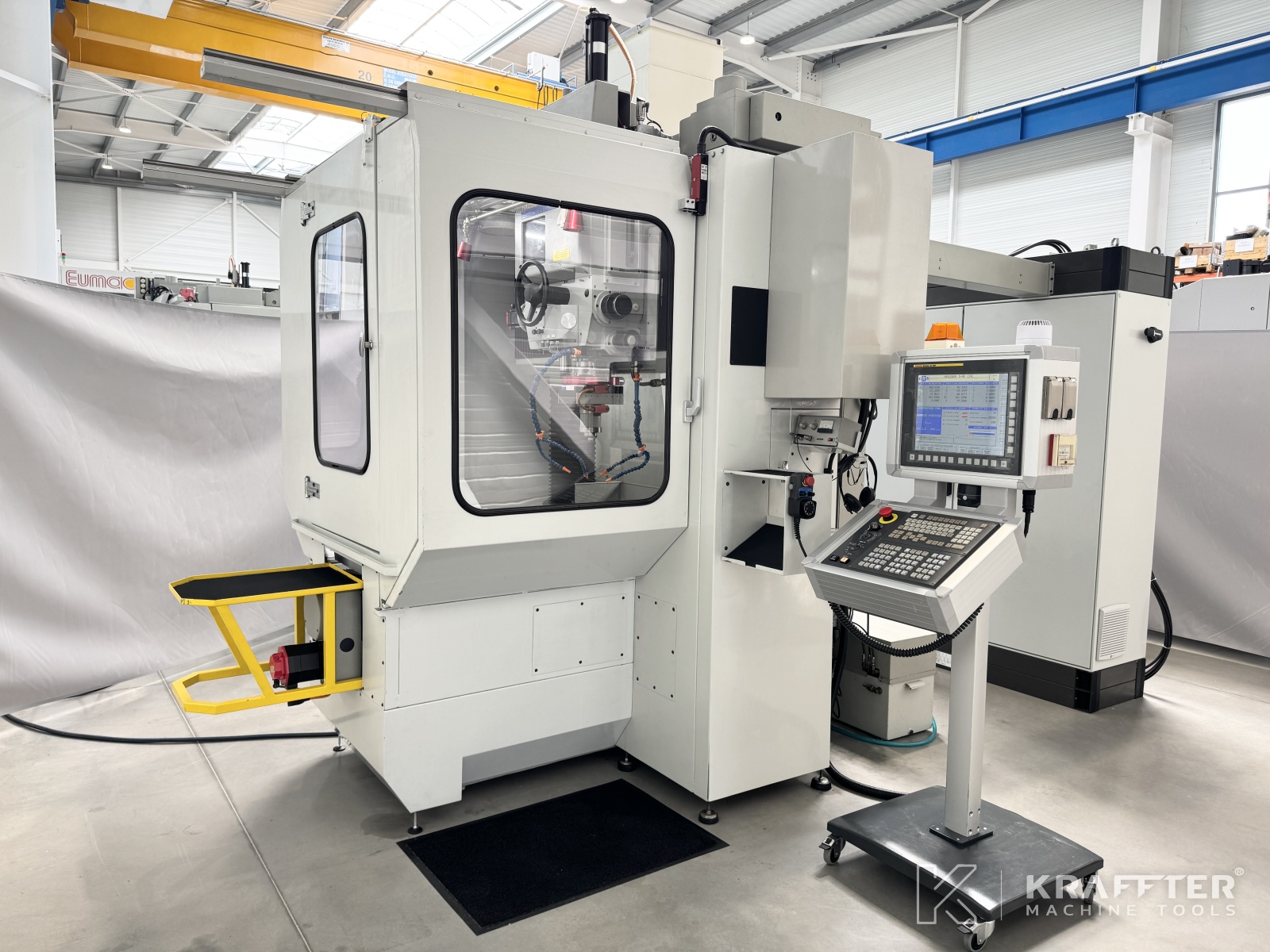

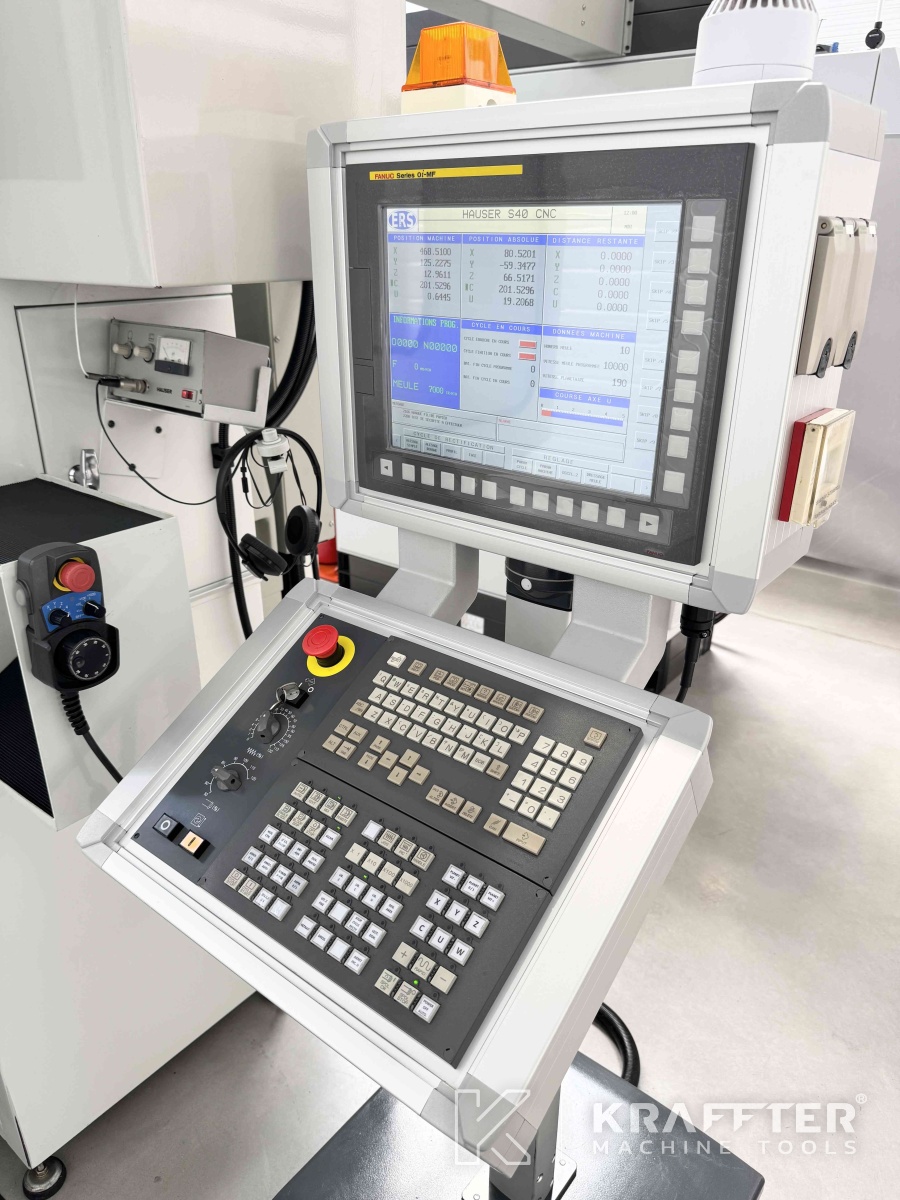

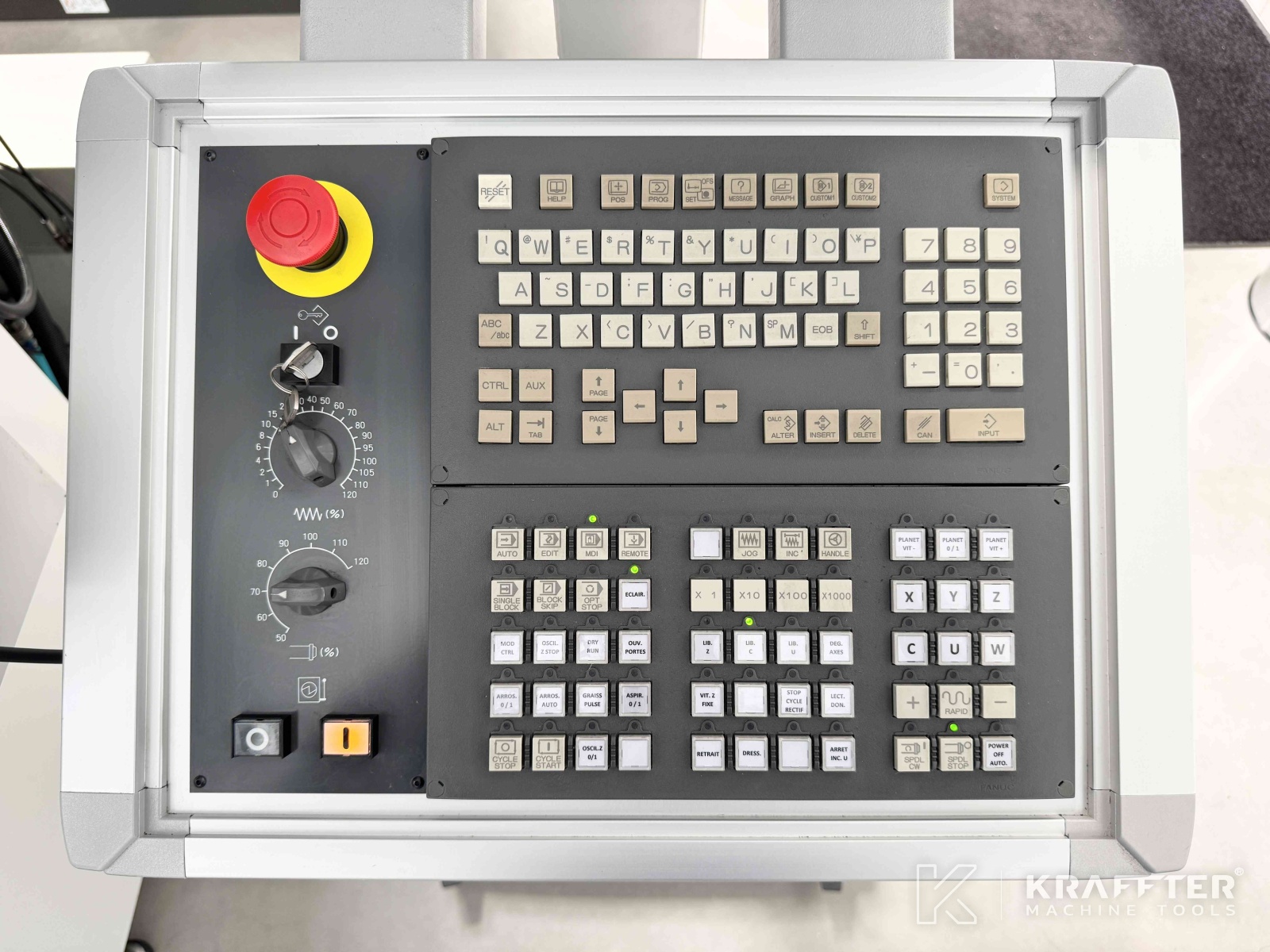

- Suministro de una consola Fanuc con pantalla y teclado de 15",
- Ejes controlados por el control numérico X, Y, Z, C y U,
- Cableado del armario eléctrico,
- Cableado de la máquina, incluida la sustitución de todos los sensores y cables,
- Conexión y puesta en marcha del armario eléctrico,
- Ajuste de los servocontroles de los ejes,
- Ajuste y programación de ciclos y páginas conversacionales para HAUSER.
PARTE MECÁNICA:
- Suministro de adaptaciones de motores de ejes,
- Suministro de una junta rotativa eléctrica,

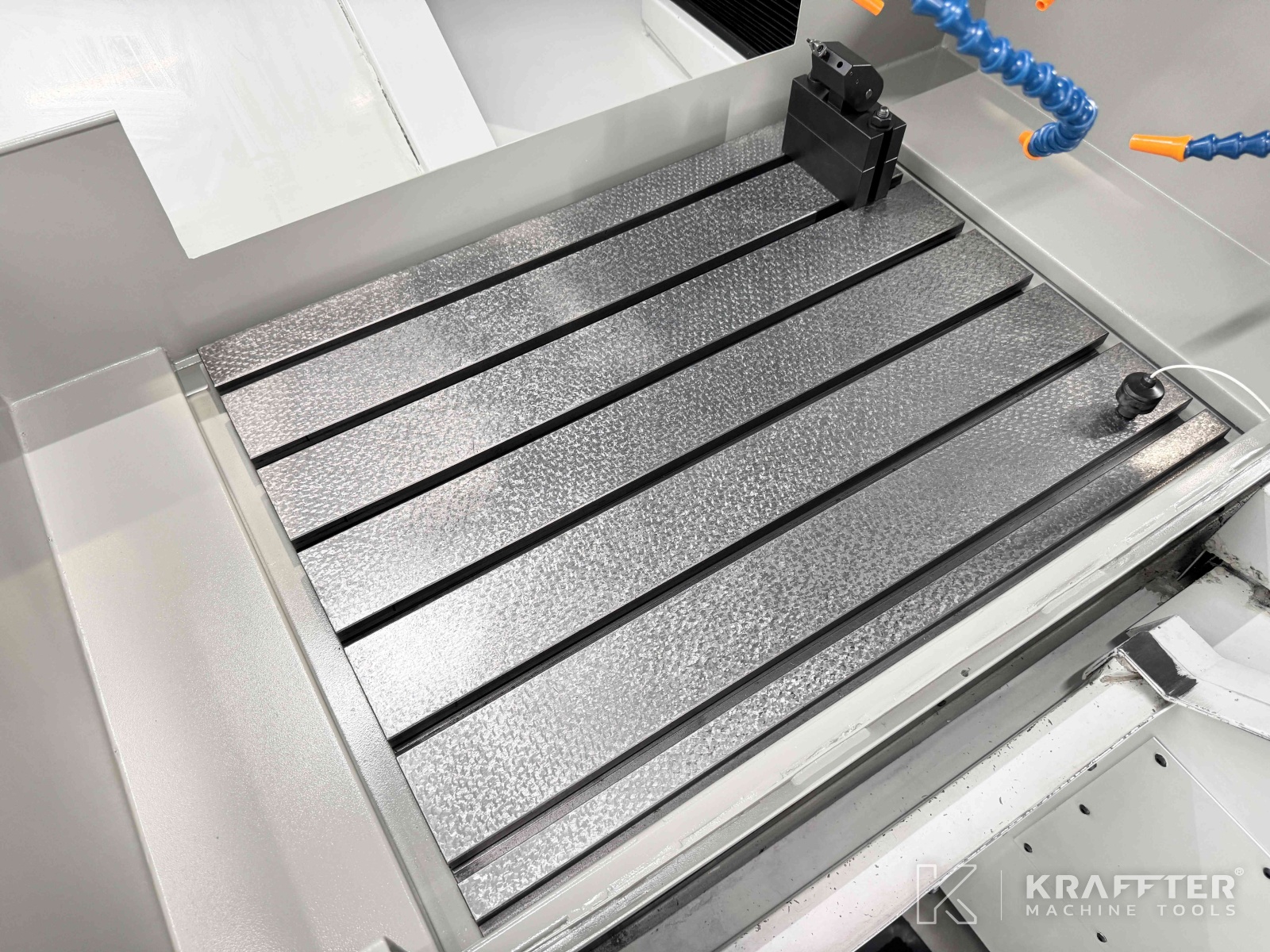

- Raspado y geometrización de la superficie de la mesa,

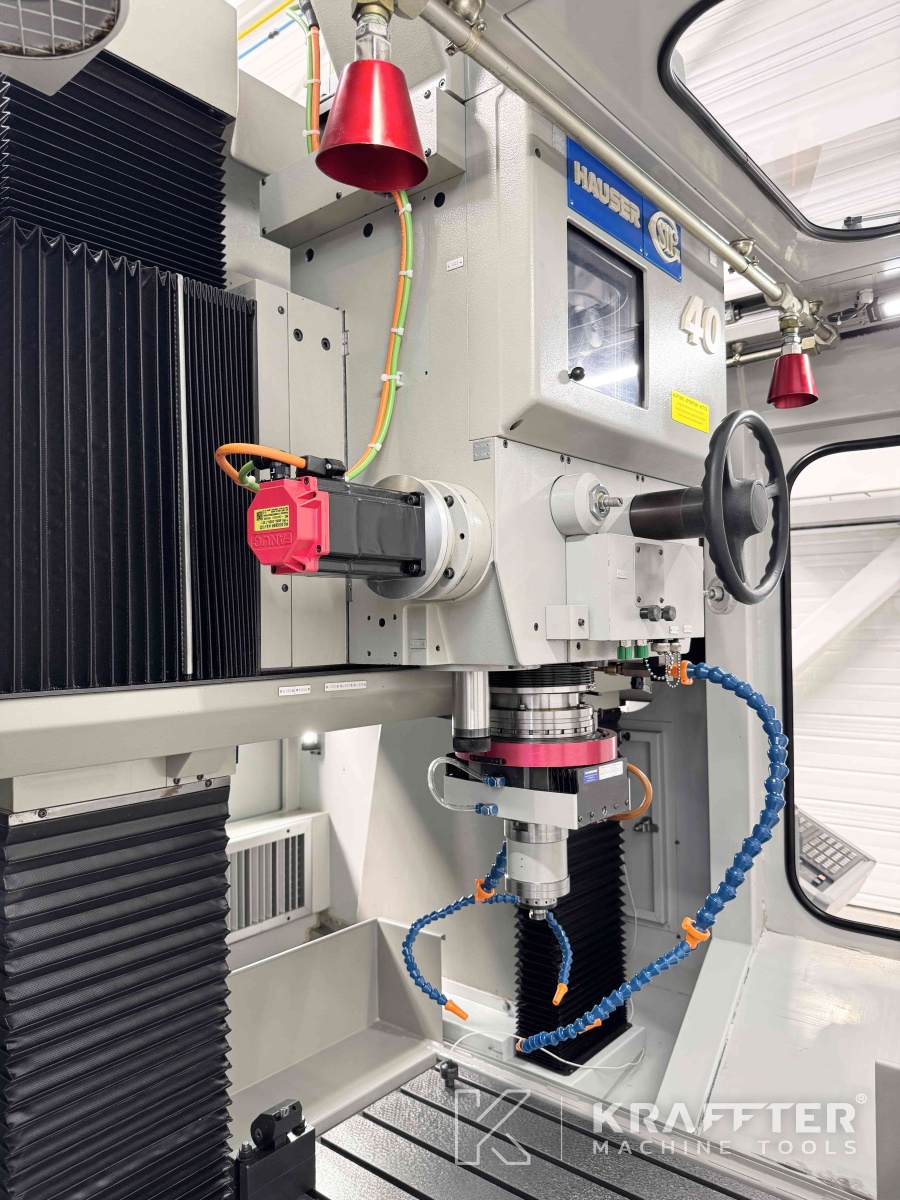

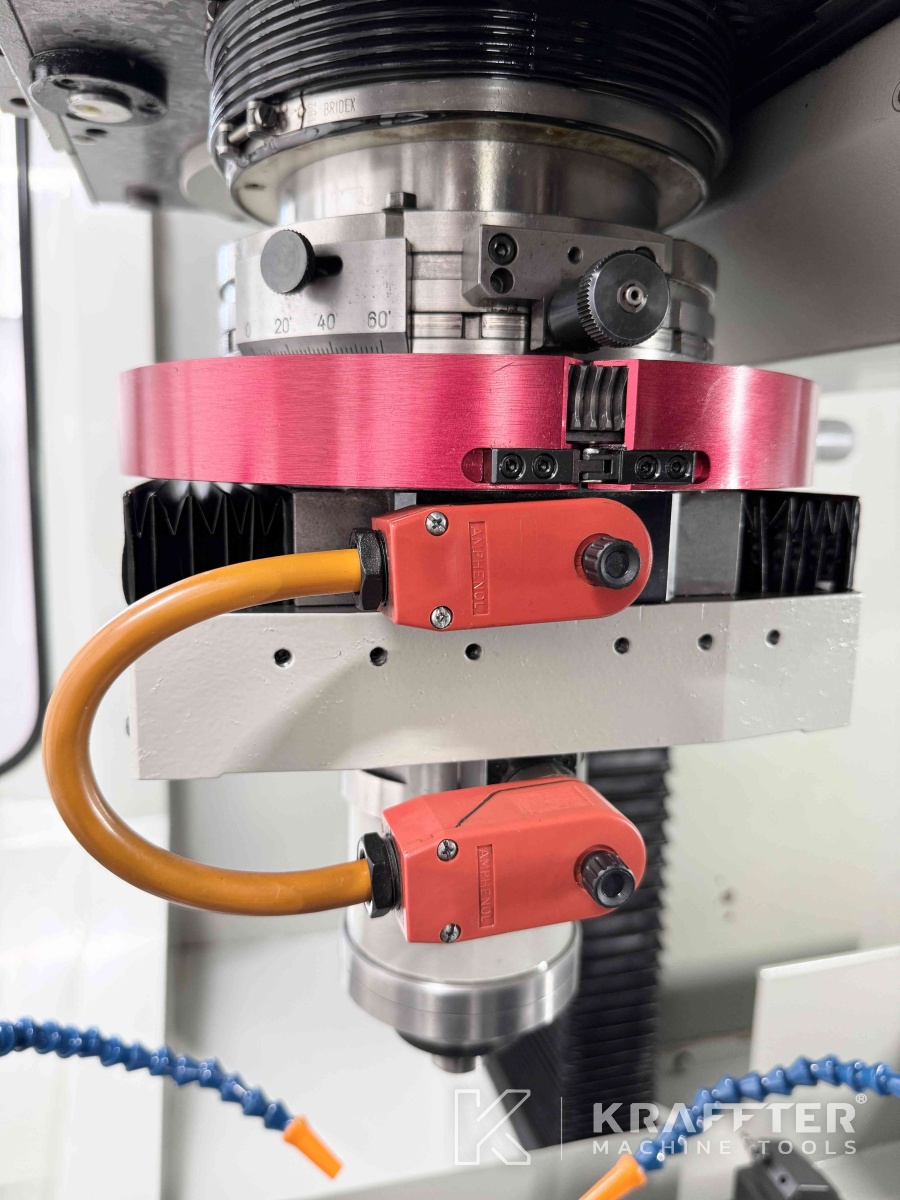

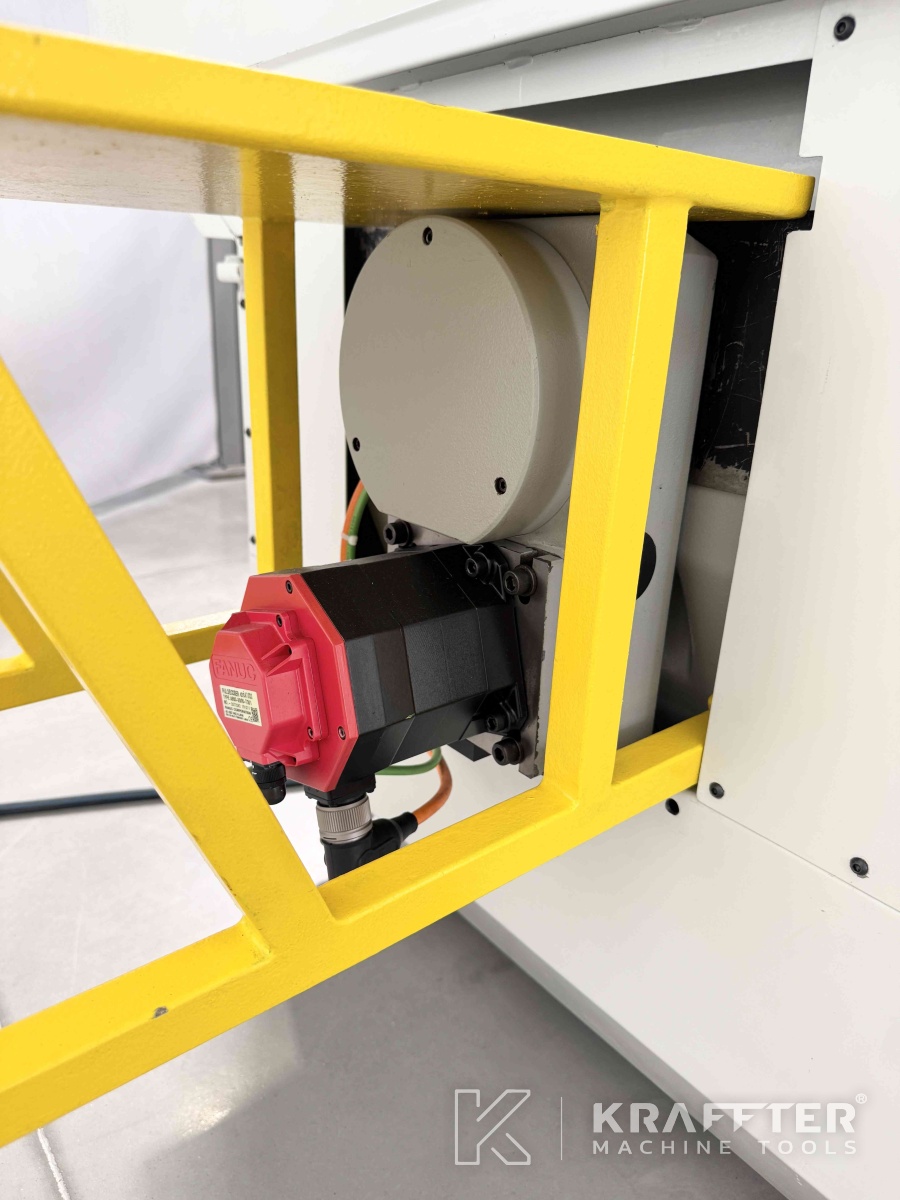

- Reensamblaje de todo el cabezal y adaptación de los motores Fanuc en los ejes C y U,
- Instalación de todos los sistemas de medición (incluidas 2 reglas de vidrio HEIDENHAIN en los ejes X e Y).
Desarrollo de ciclos adicionales:
- Desarrollo de un ciclo de mandrinado Borgne y desarrollo de las páginas conversacionales asociadas,
- Modificación de la programación conversacional para el eje U: cambio de programación con diámetro de pieza a programación por radio, en todos los ciclos de rectificado existentes,
- Modificación de los datos de la muela introducidos por radio en lugar de por diámetro,
- Modificación de todos los ciclos de tallado con muela, recto, forma e ISO,
- Modificación de todas las compensaciones de fresa madre en todos los ciclos de rectificado.
