Vendido

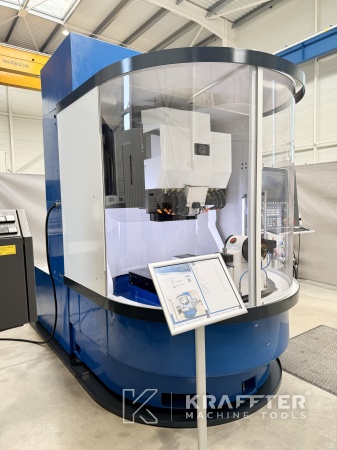

Tipo de máquina : Afiladora CNC
Marca : WALTER
N° de stock: 90159

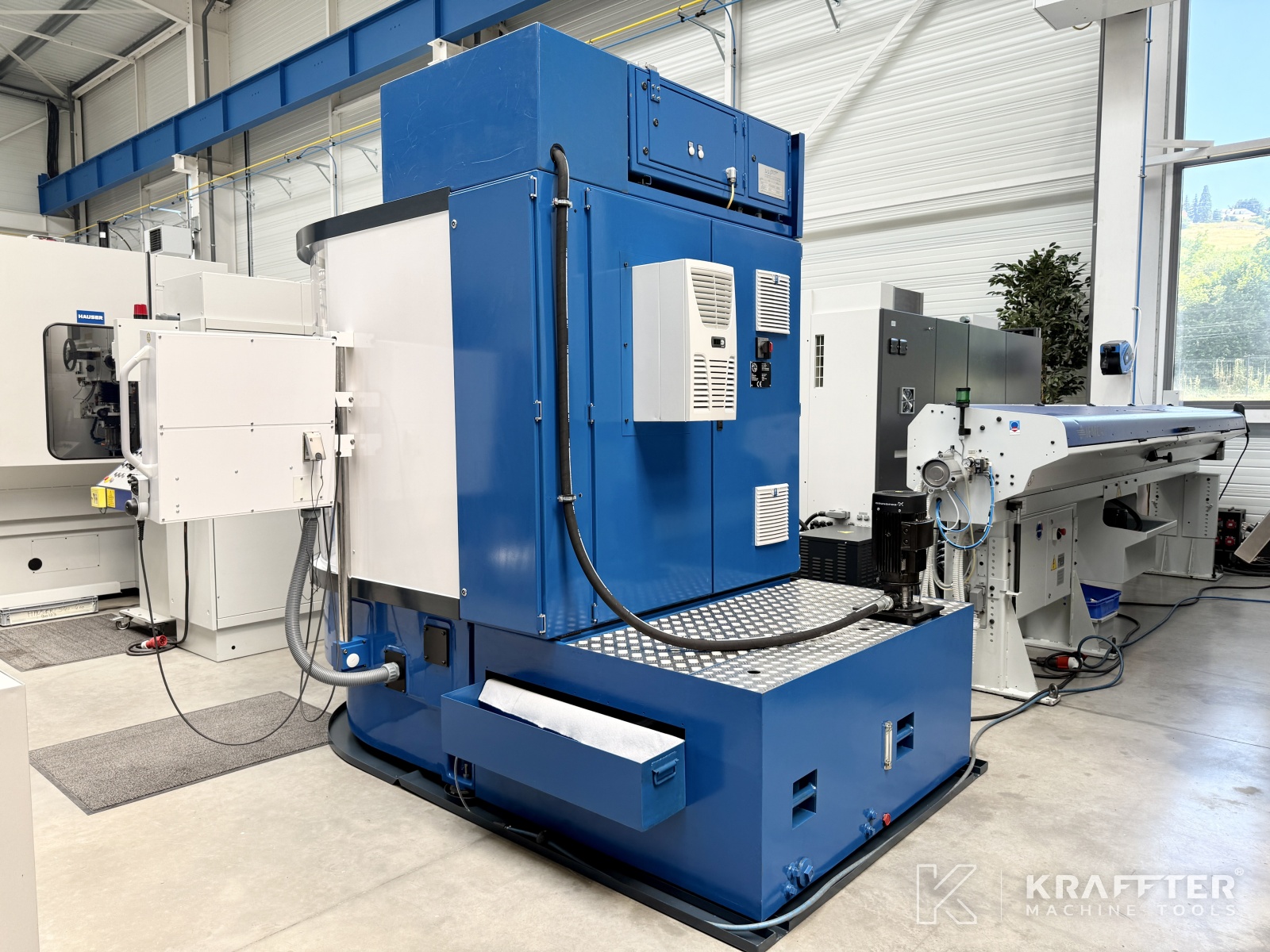

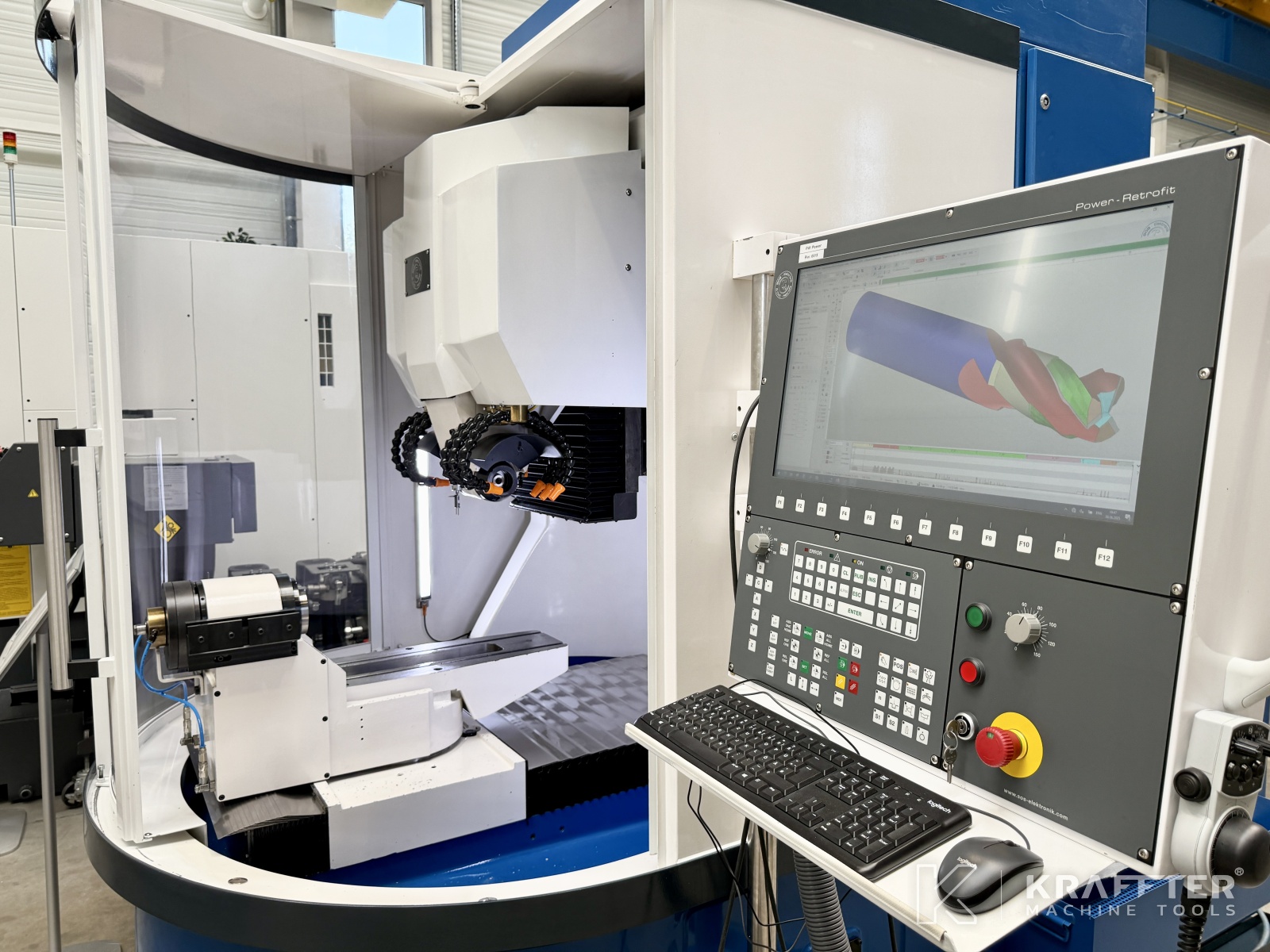

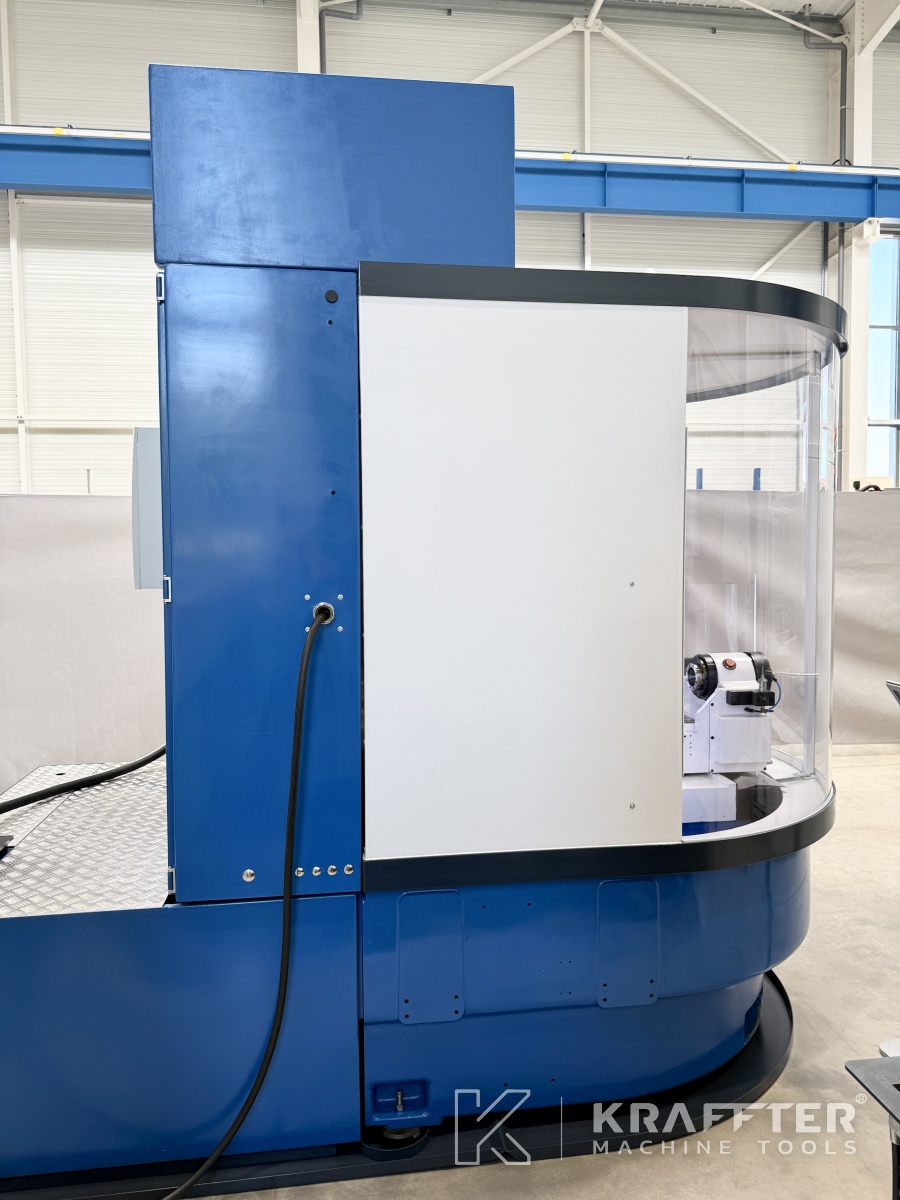

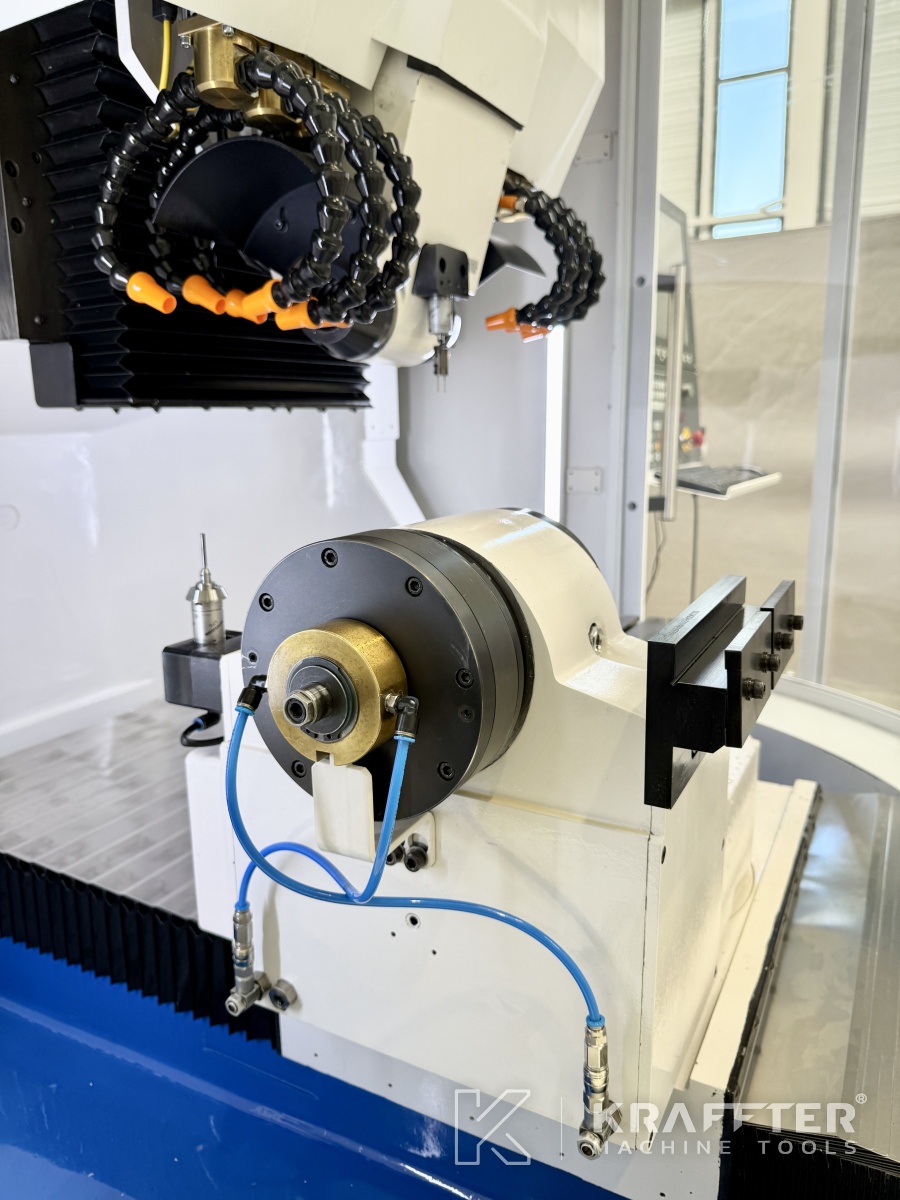

Modelo : Helitronic Power Regrinder
Ubicación : 73240 St-Genix-les-Villages, FRANCE
¡MAQUINA VENDIDA!
¿Está interesado en un modelo similar?
Déjenos sus datos de contacto:
Especificaciones técnicas
Tipo de CNC
NUM
Versión de software instalada
NUMROTO Plus
Pantalla táctil en color
Sí
Número de ejes
5
Altura de puntos
190
Recorrido del eje X
490 [mm]
Resolución del eje X
0.00001 [mm]
Recorrido del eje Y
320 [mm]
Resolución del eje Y
0.00001 [mm]
Recorrido del eje Z
660 [mm]
Resolución del eje Z
0.00001 [mm]
Velocidad de desplazamiento rápido de los ejes X, Y y Z
15000 [mm/min]
Recorrido del eje A
360 [°]
Velocidad de avance rápido eje A
100 [mm/min]
Recorrido del eje C
+/- 200 [°]
Resolución del eje C
0.0001 [°]
Longitud máxima de pieza: rectificado frontal
320 [mm]
Longitud máxima de afilado
370 [mm]
Diámetro máximo de afilado
320 [mm]
Diámetro del husillo portamuela
70 [mm]
Velocidad máxima del husillo portamuela
9500 [rpm]
Potencia del husillo portamuela
11.5 [kW]
Diámetro máx. de la muela
150 [mm]
Cono interior del husillo portapiezas
ISO 50
Velocidad máxima del husillo portapieza
100 [rpm]
Tiempo de trabajo
3485 [h]
Peso
4450 [Kg]
Información adicional
EQUIPAMIENTO INCLUIDO:
x1 amarre automático de herramientas ISO50

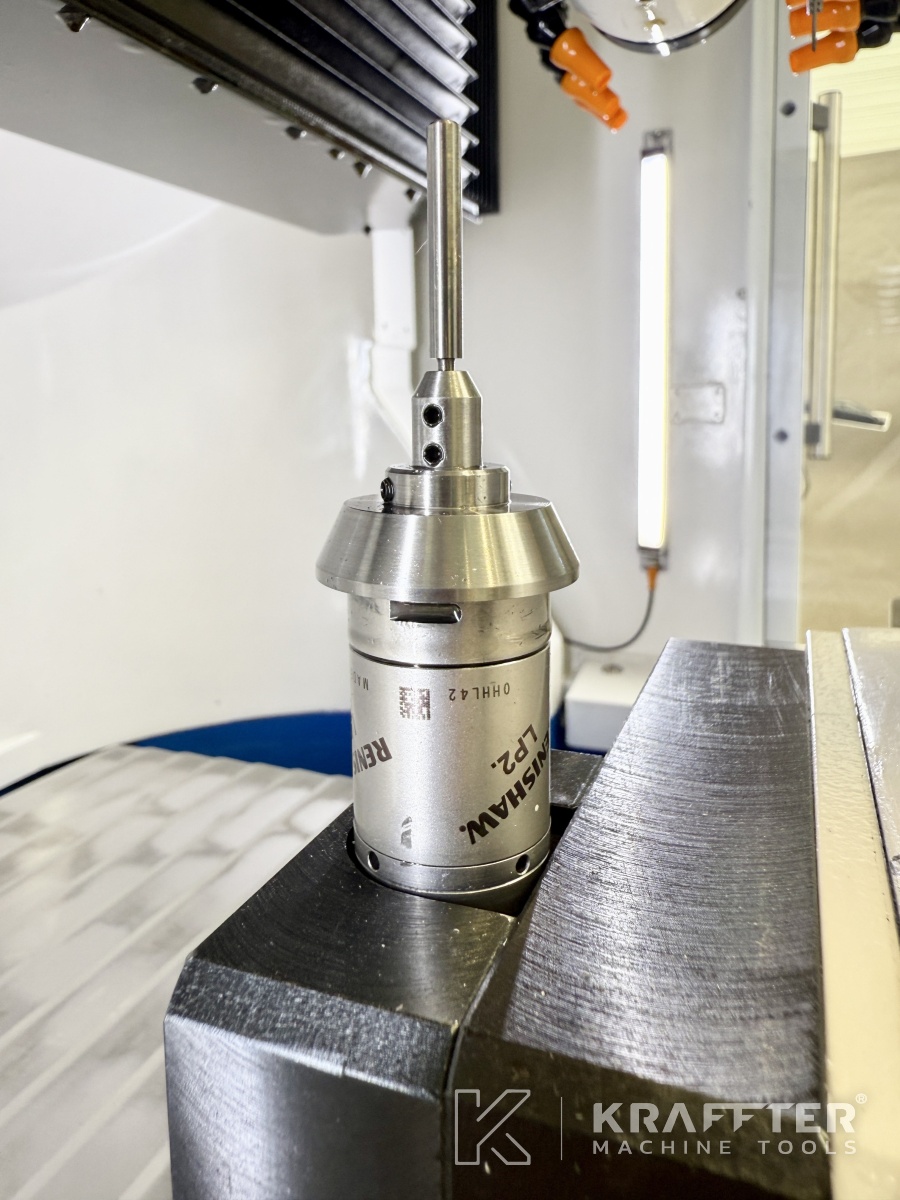

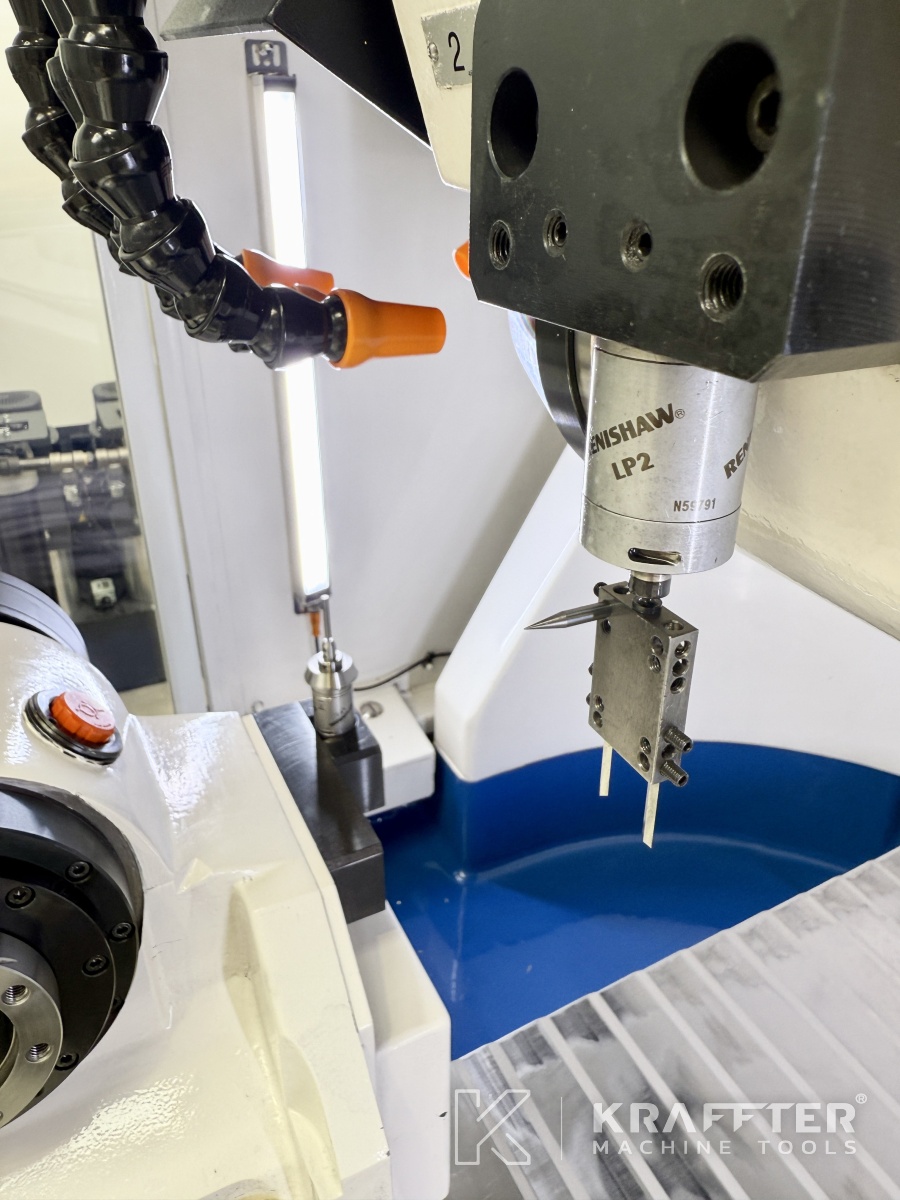

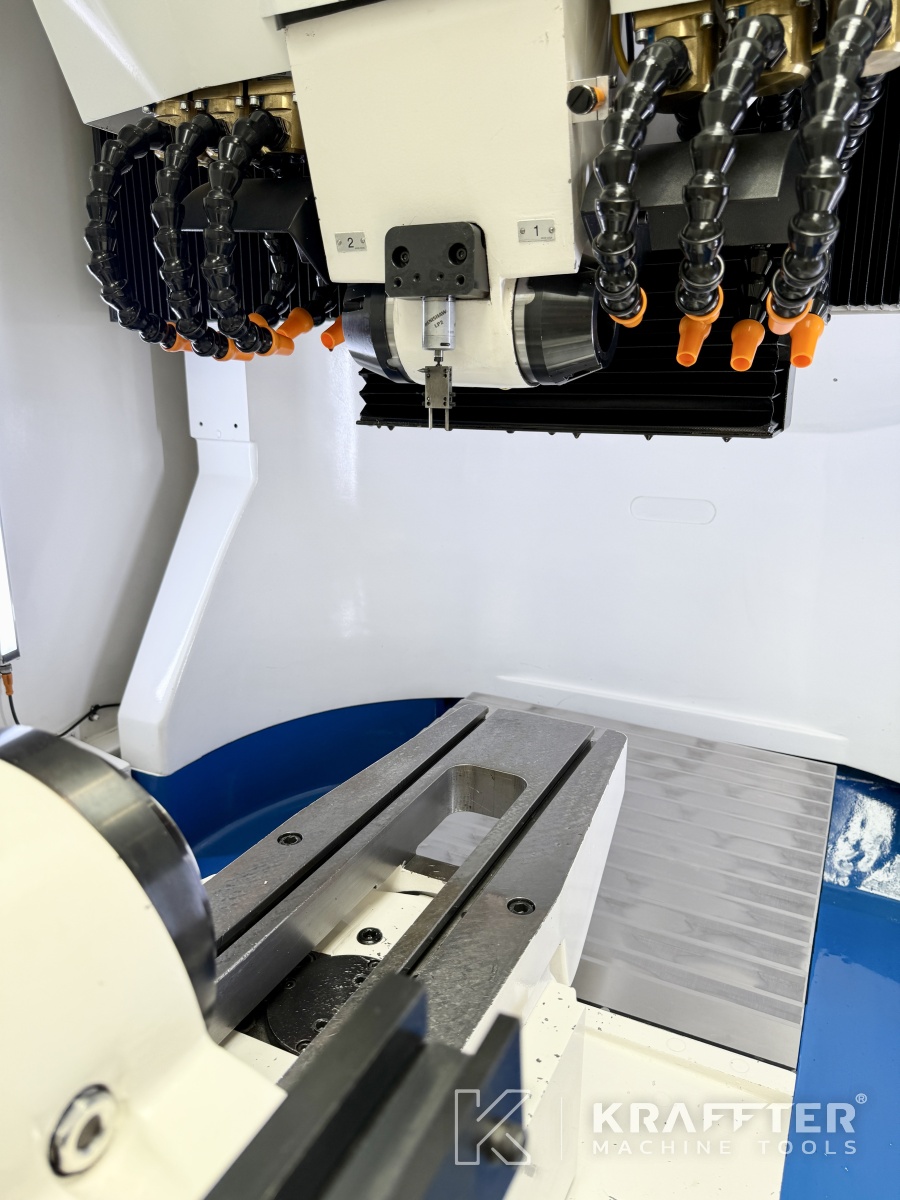

x1 palpador de piezas de trabajo tipo RENISHAW LP2DD
x1 palpador de muelas tipo RENISHAW LP2DD
x1 PC HMI - Intel core i5 - Windows 10
x1 Pantalla táctil de 24

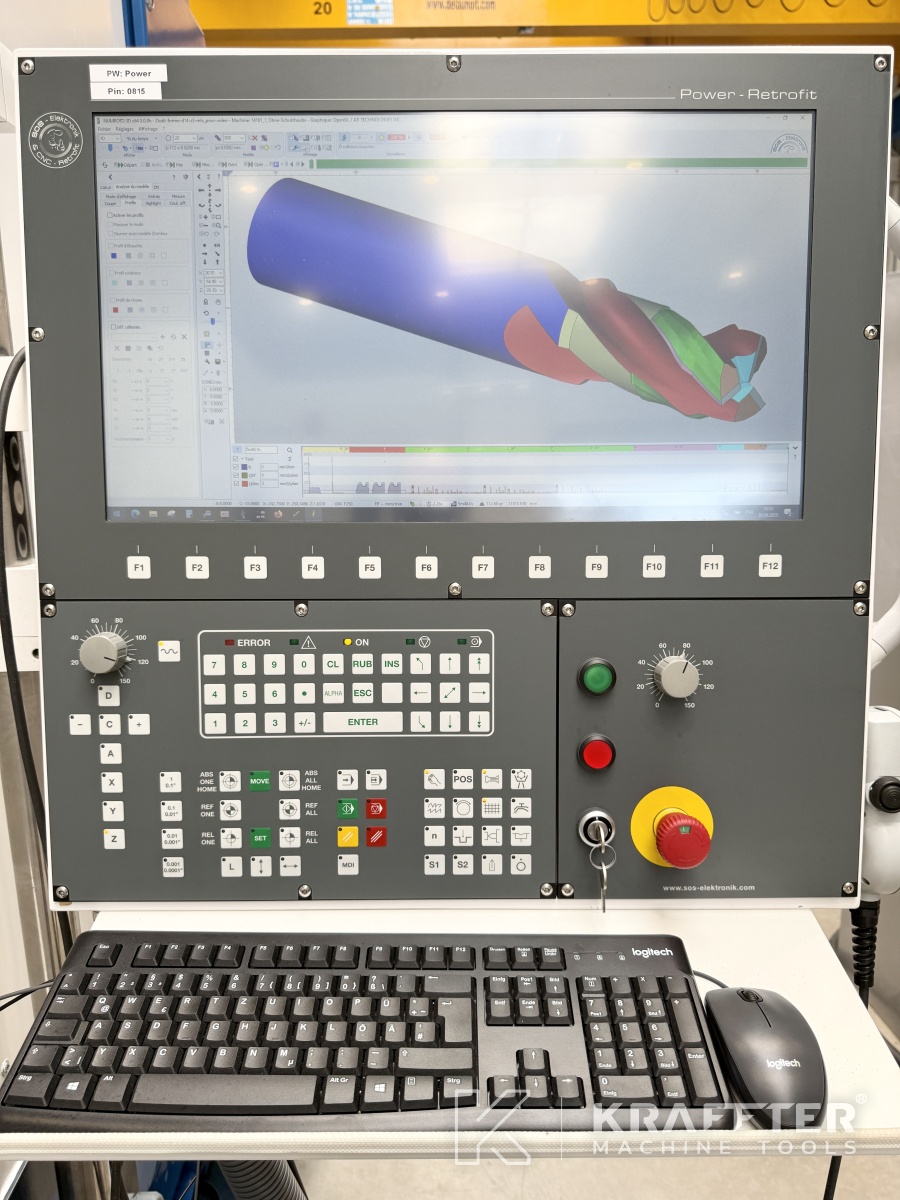

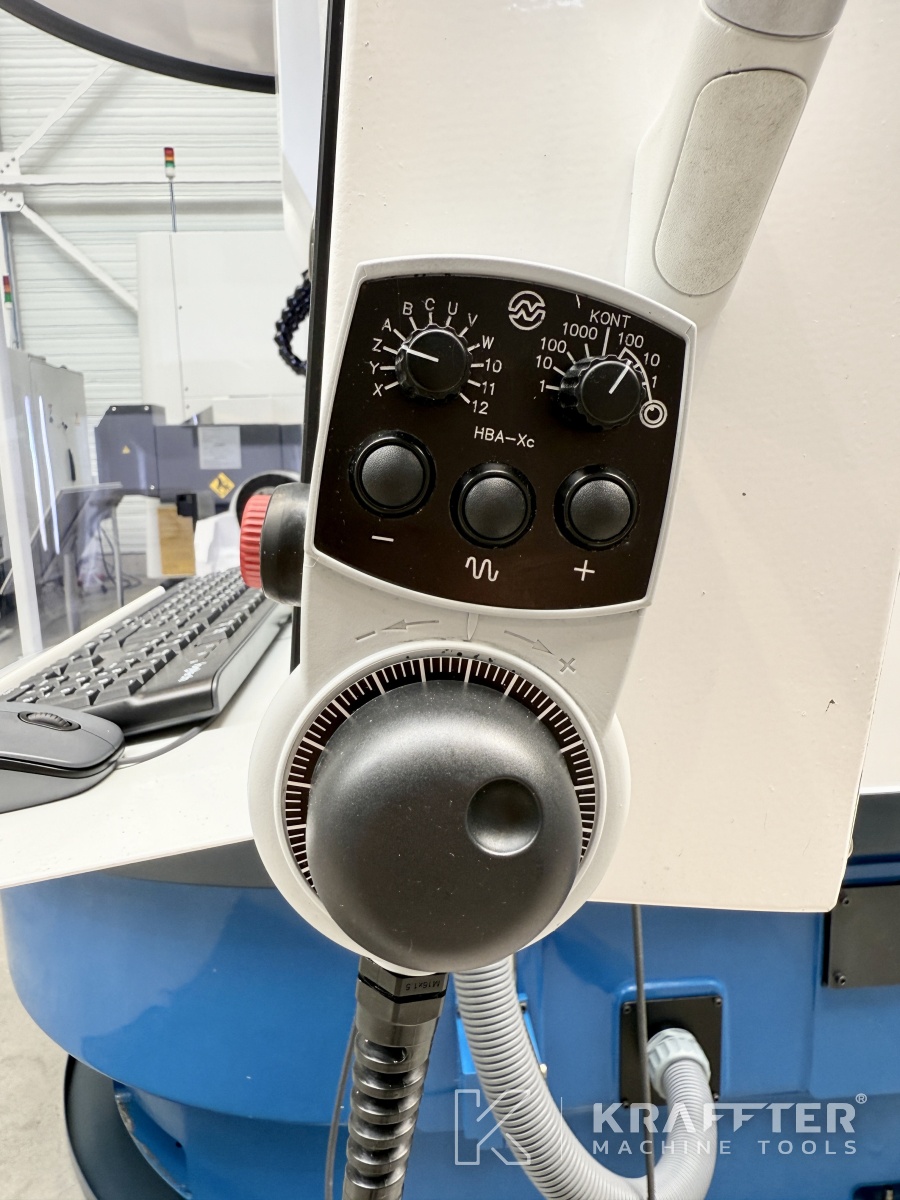

x1 volante electrónico remoto NUM Flexium
x1 unidad de lubricación central

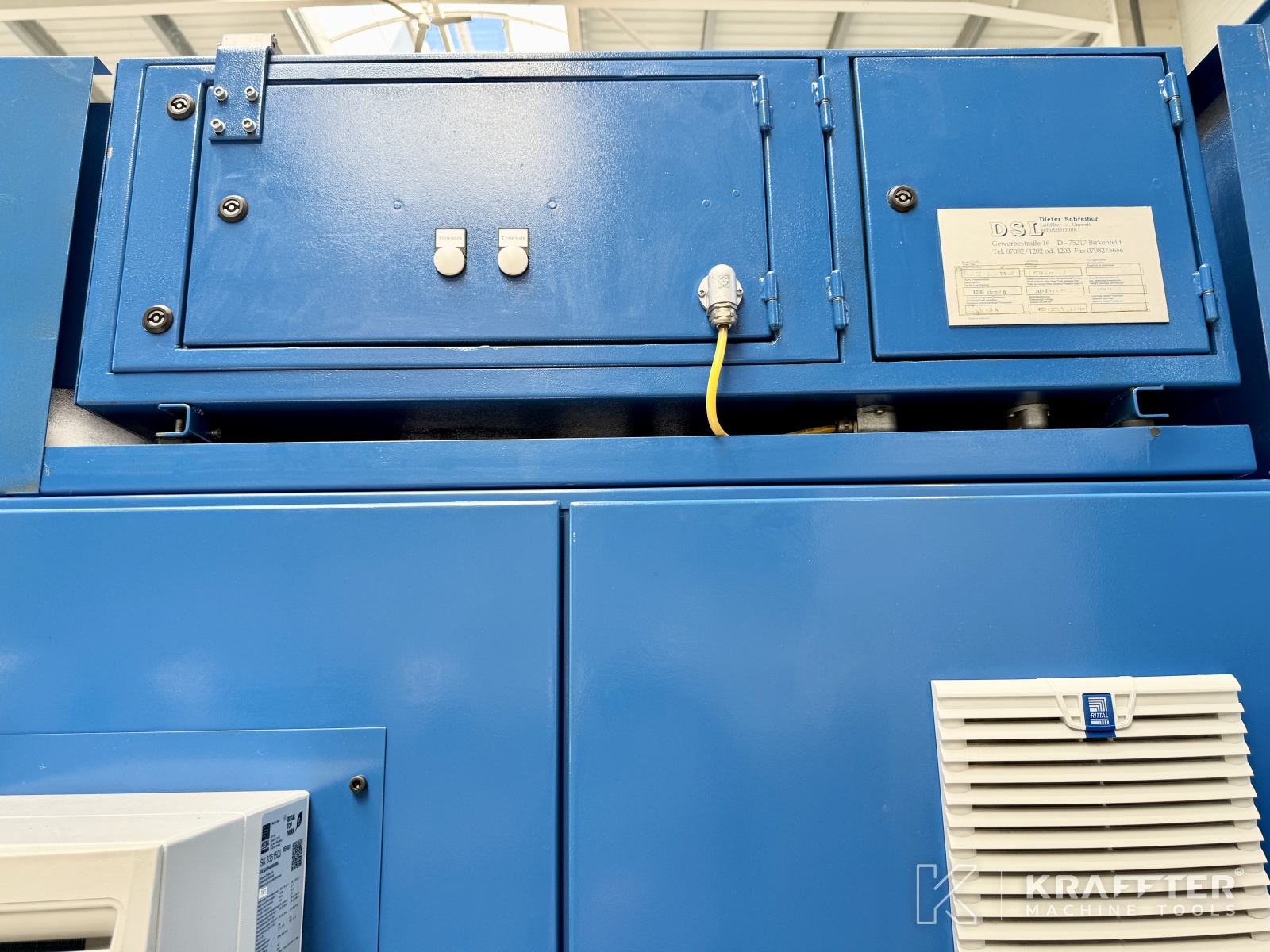

x1 unidad de extracción de niebla tipo AES-SIGMA 20 de DSL AIR TECHNOLOGY

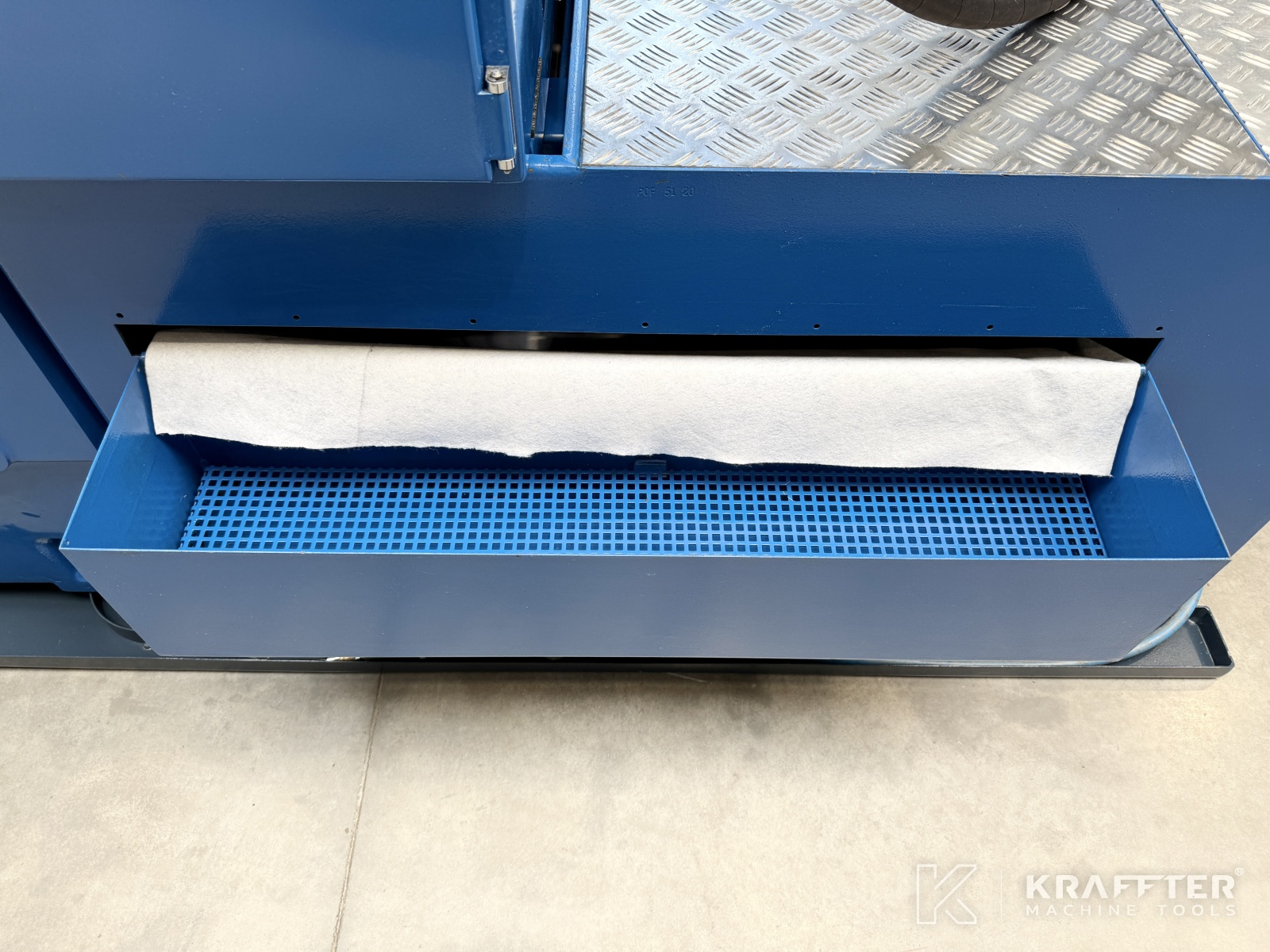

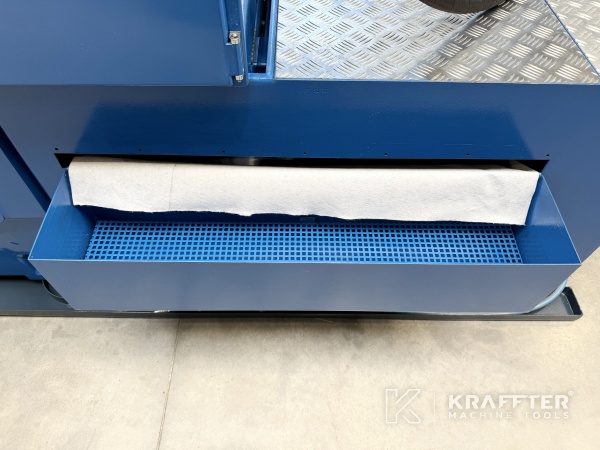

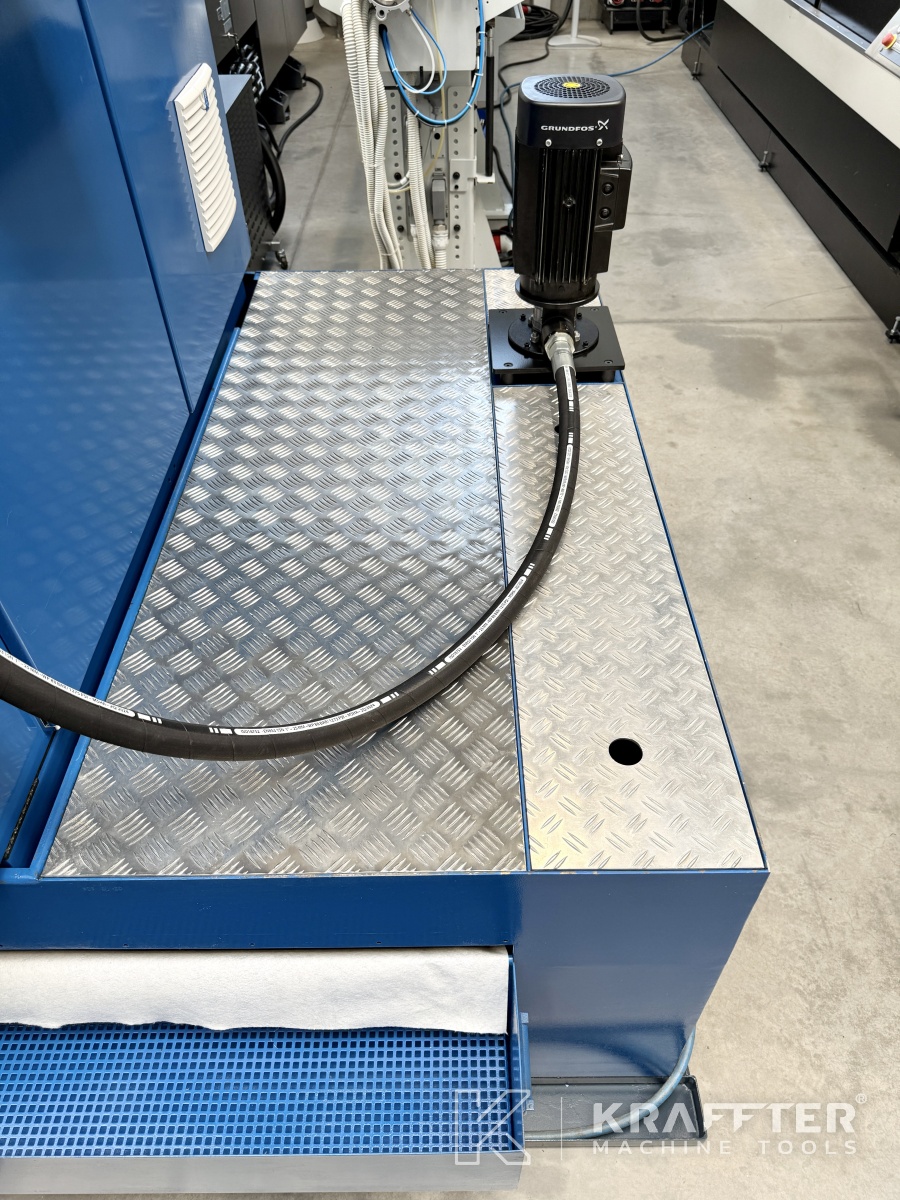

x1 depósito de lubricación + filtración de papel

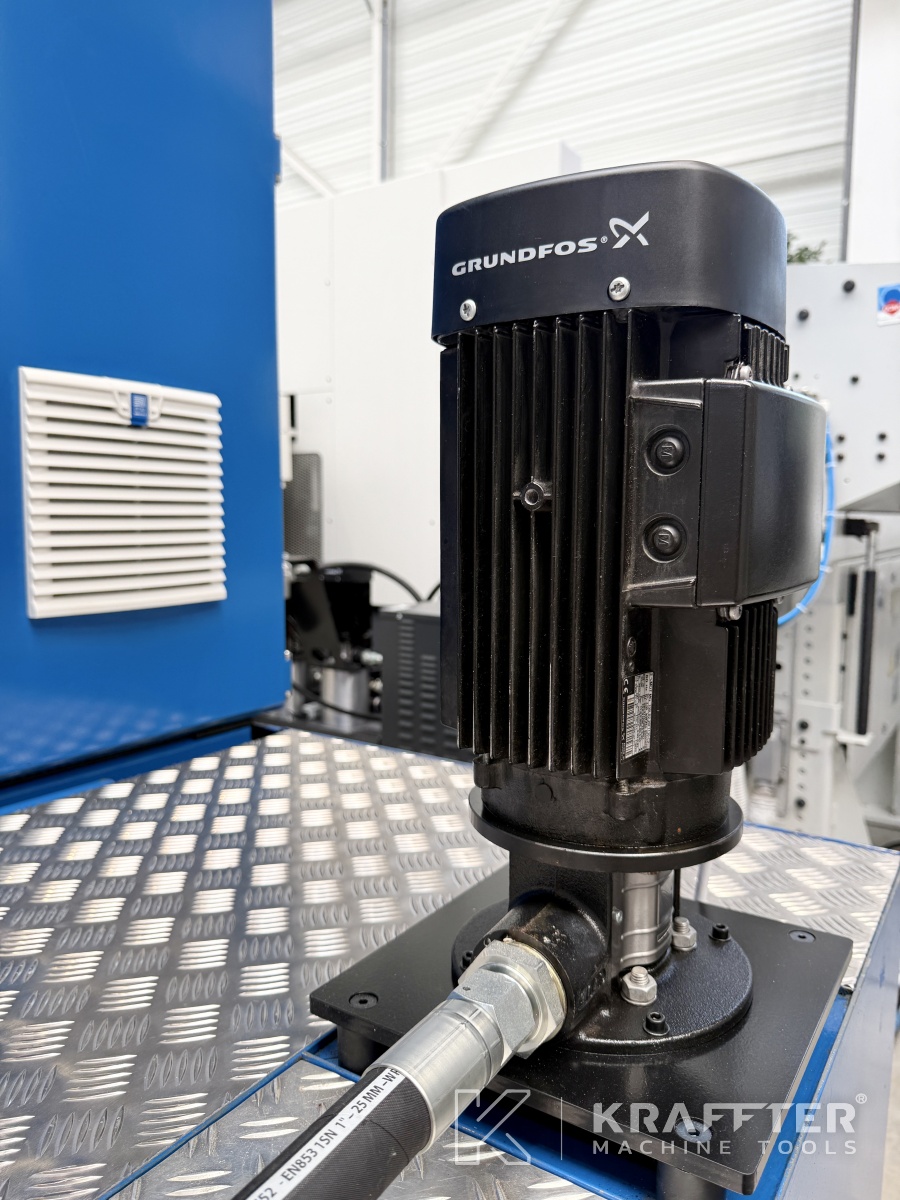

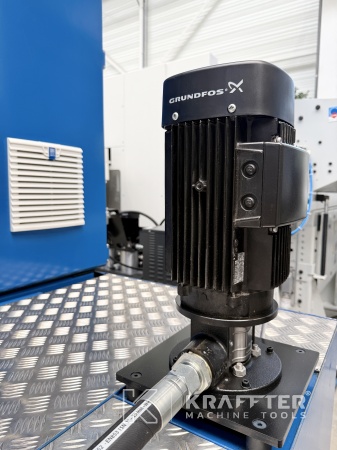

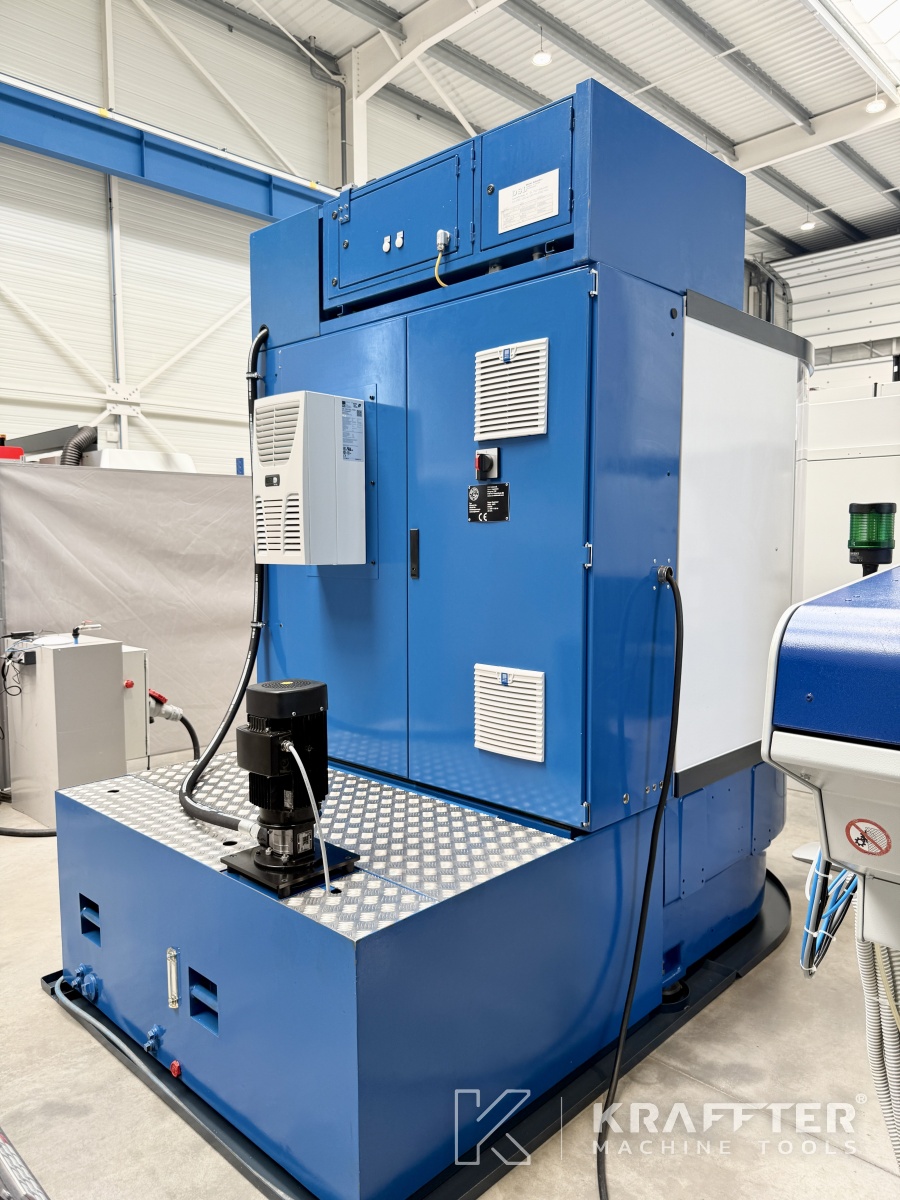

x1 bomba de aspersión GRUNDFOS (reconstruida por GRUNDFOS en 2020 y no utilizada desde entonces)

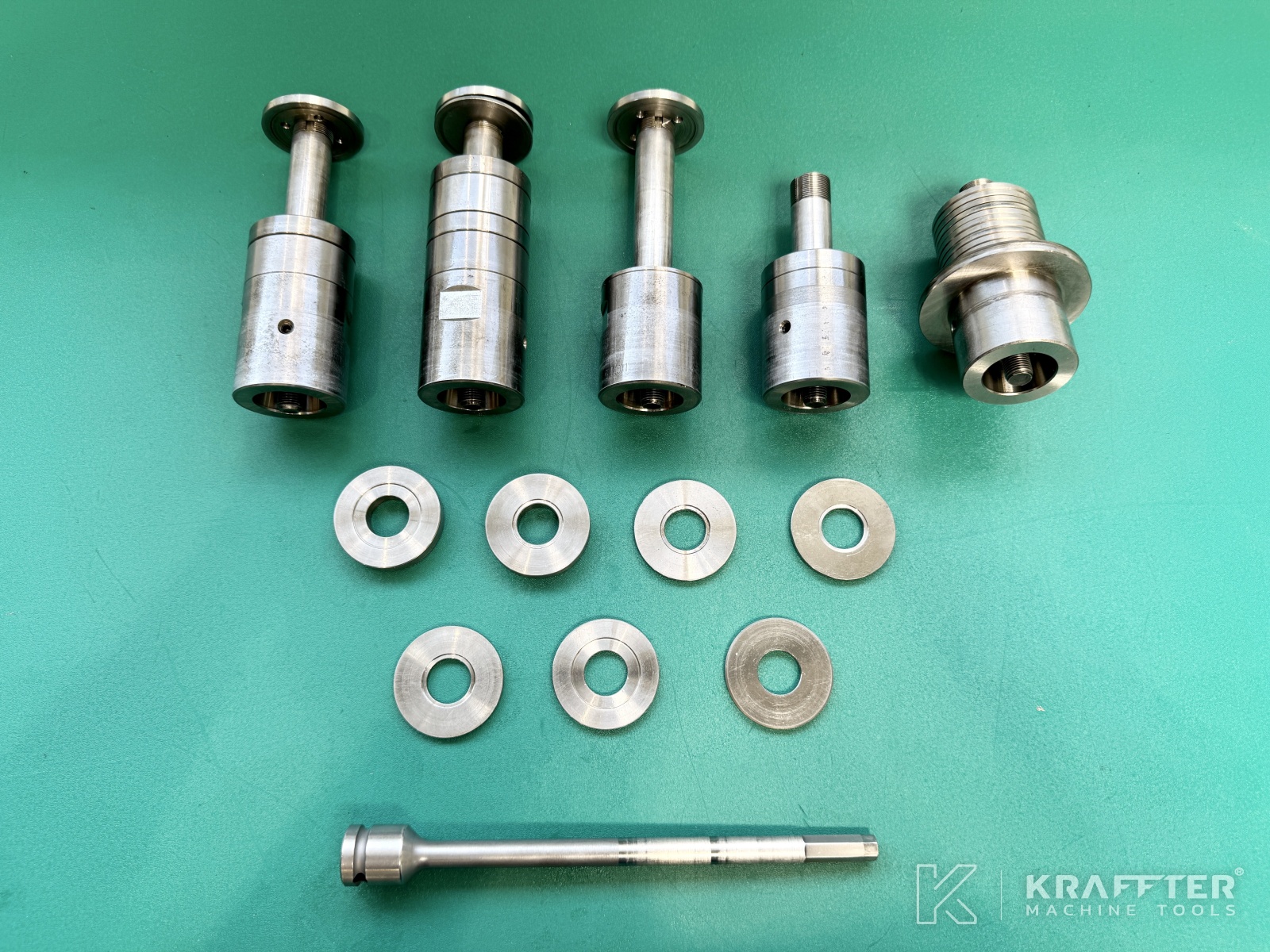

x5 soportes de muelas + espaciadores

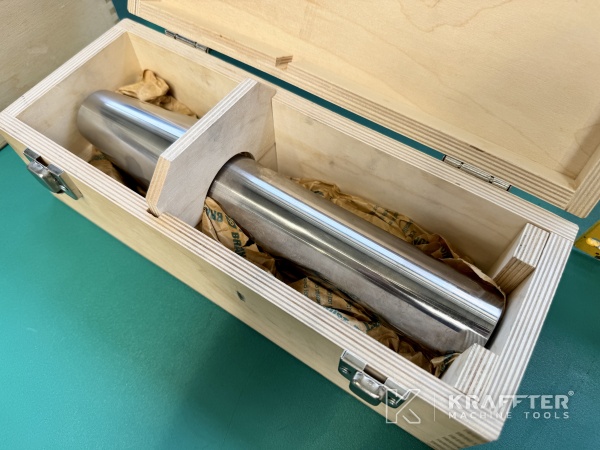

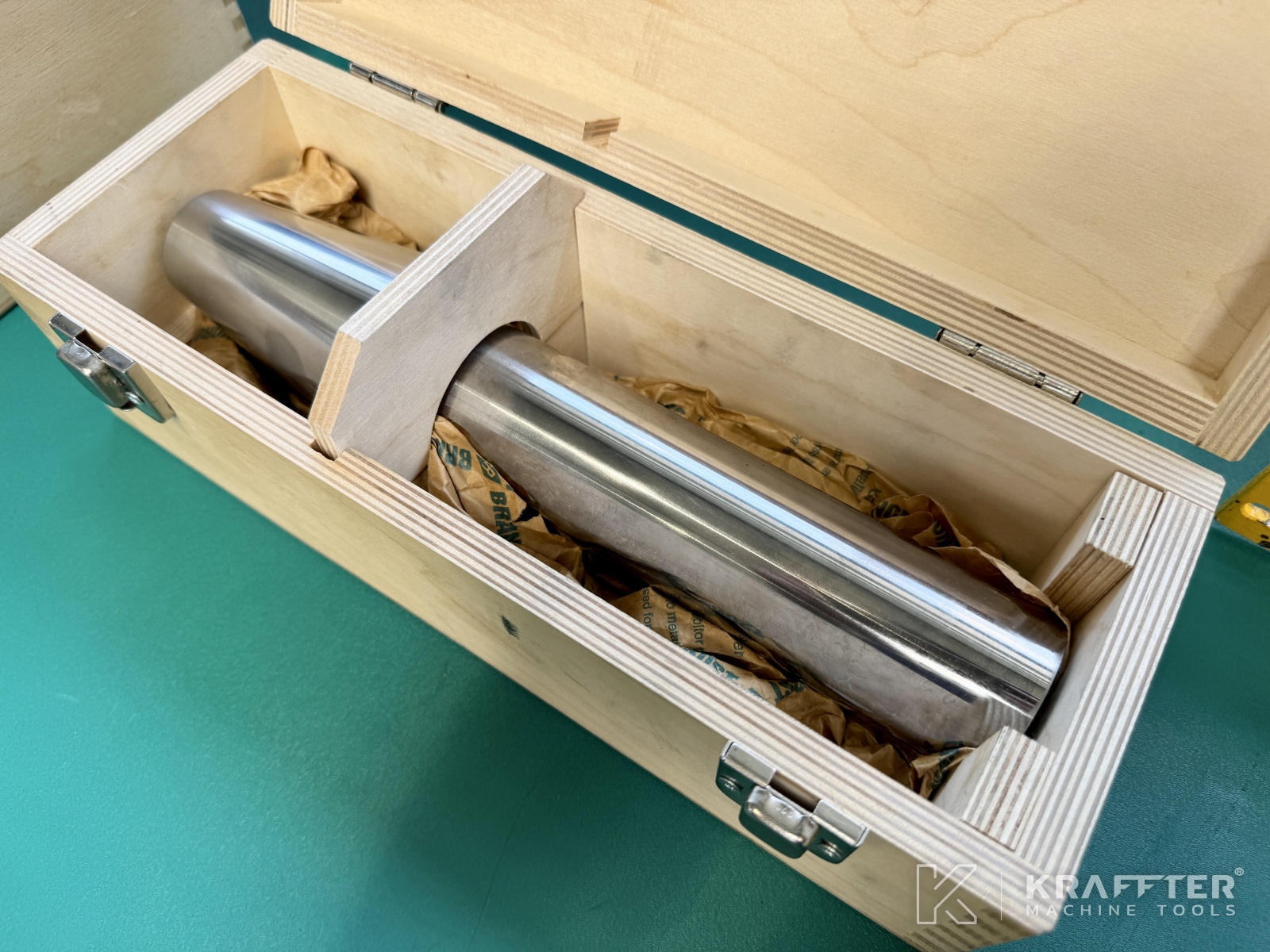

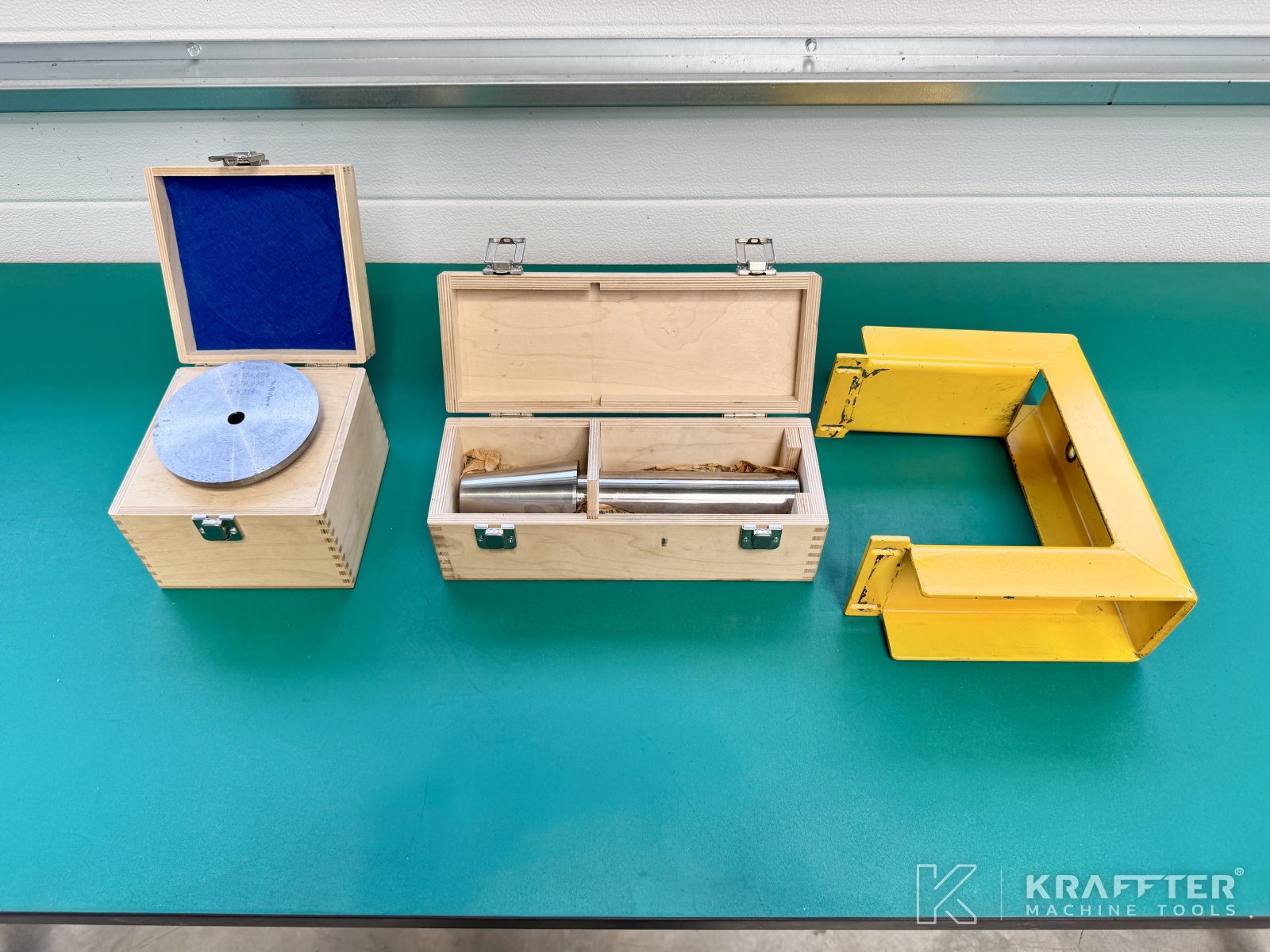

x1 barra de control ISO 50

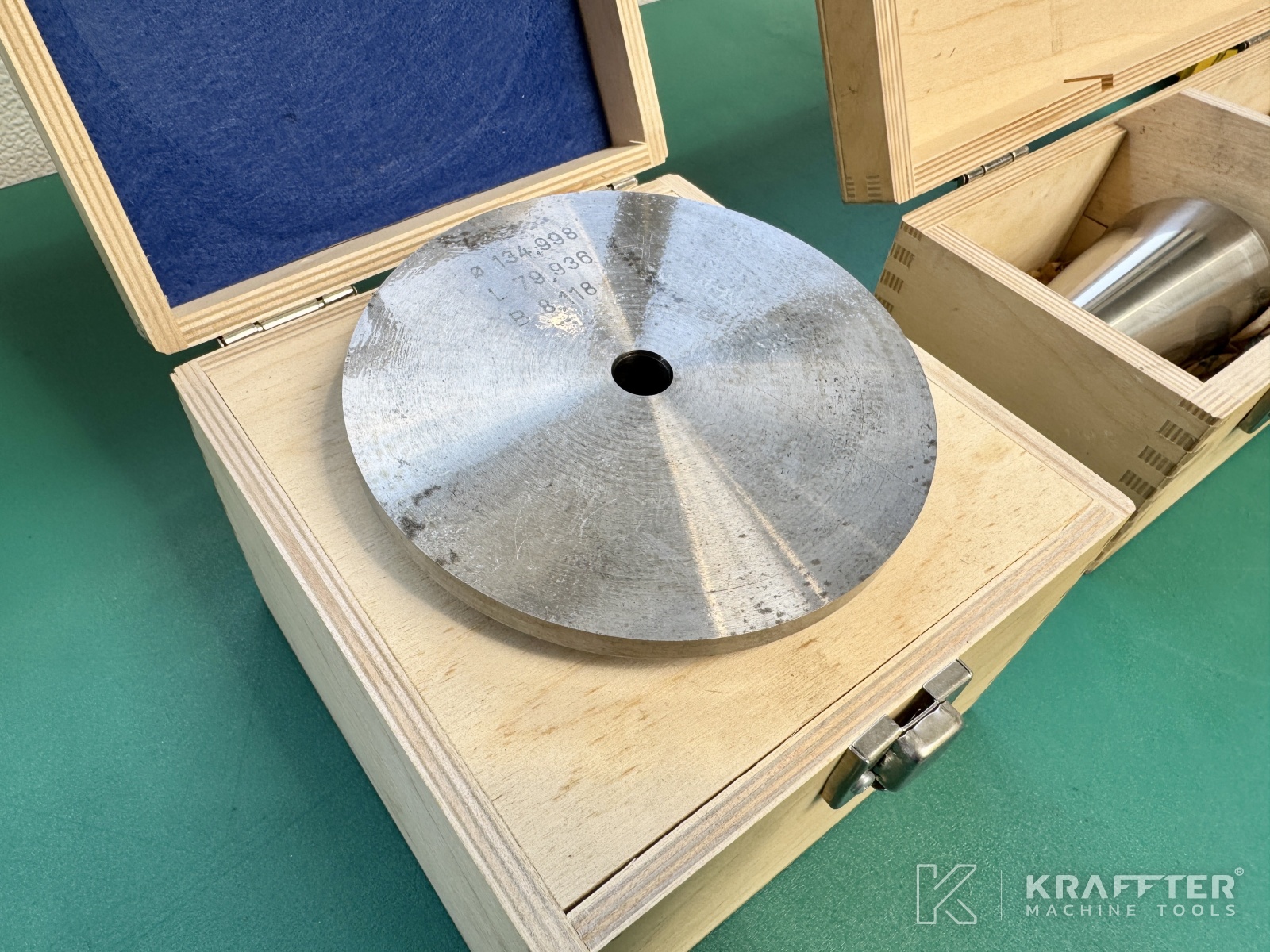

x1 disco de control
x1 brida de transporte
Software NumRotoPlus incluido:
-
CH-50052201 - Derechos de licencia de la máquina
-
CH-50052350 - Fresas estándar
-
CH-50052360 - Fresas complejas
-
CH-50052145 - Extensión para perfil de desbaste
-
CH-50052430 - Extensión multiespiral
-
CH-50052370 - Fresas / brocas de un paso
-
CH-50052380 - Prolongación para brocas complejas / brocas escalonadas
-
CH-50052080 - Extensión para etapas con formas definidas
-
CH-50052150 - Fresas de forma
-
CH-50052480 - Funciones especiales de rectificado
-
CH-50052110 - Palpado automático de herramientas
-
CH-50052190 - Palpado automático de muelas
-
CH-50052870 - Reavivado automático de muelas abrasivas
-
CH-50052120 - Interfaz de usuario de Windows
-
CH-50052230 - NumRoto-Control
-
CH-50052660 -Control de colisiones mediante simulación 3D
-
CH-50052670 - Simulación de herramientas en 3D
-
CH-50052720 - Funciones 3D especiales
Reequipamiento mecánico COMPLETADO en 2020:
- Husillos de bolas de los ejes X, Y y Z
- Guías lineales de los ejes X, Y y Z

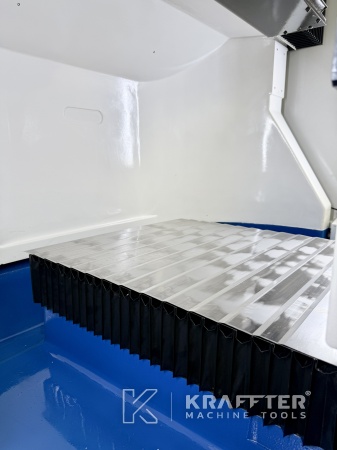

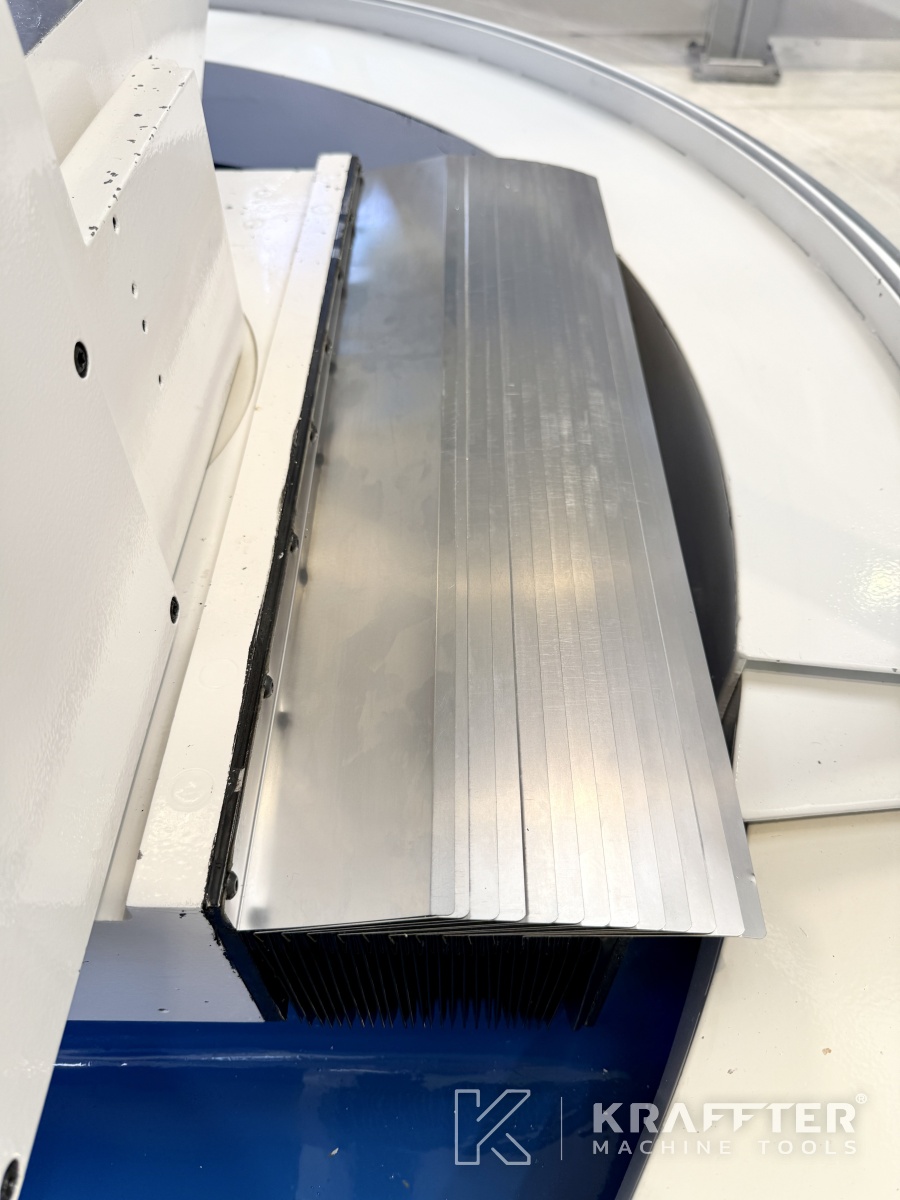

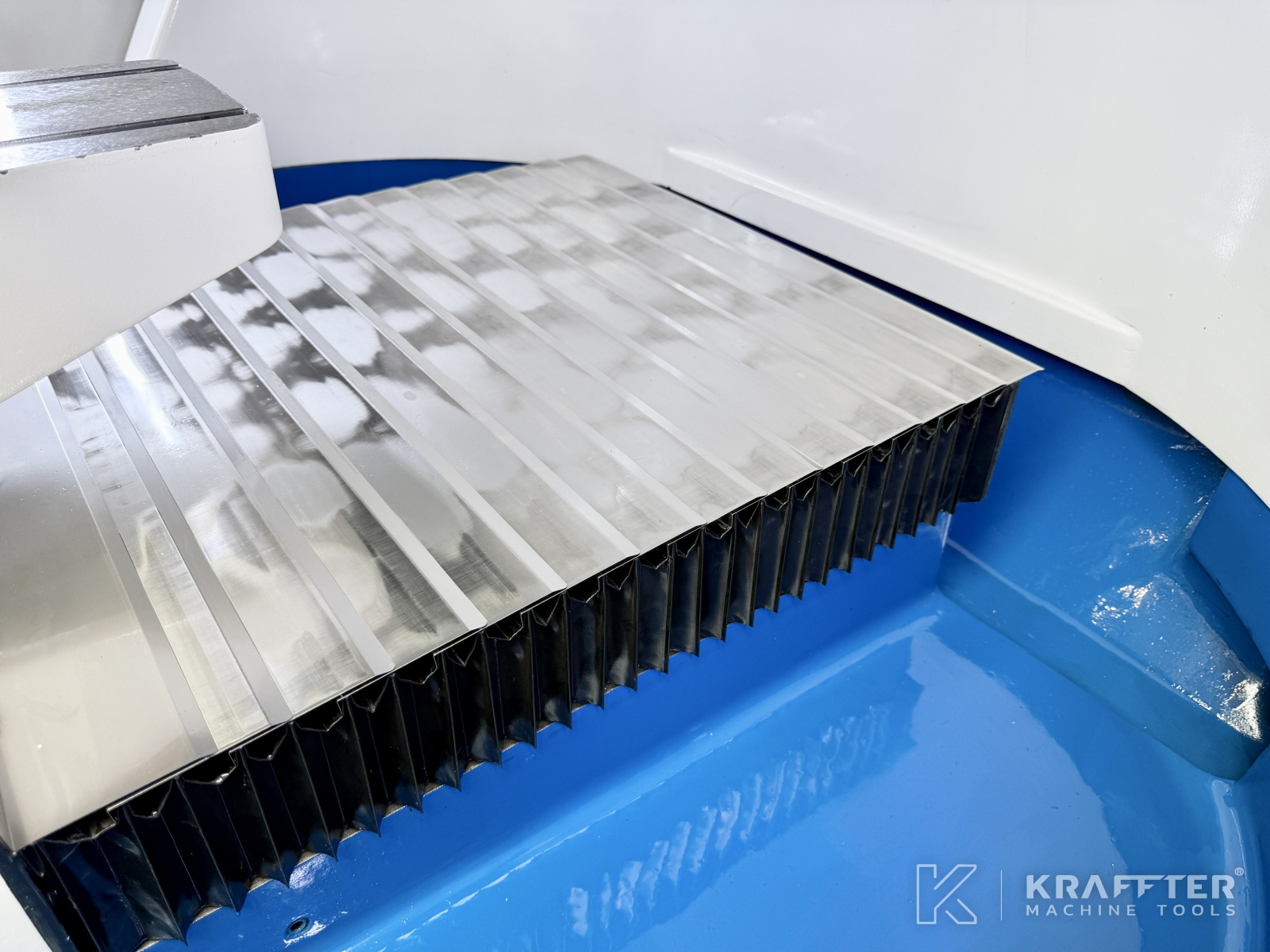

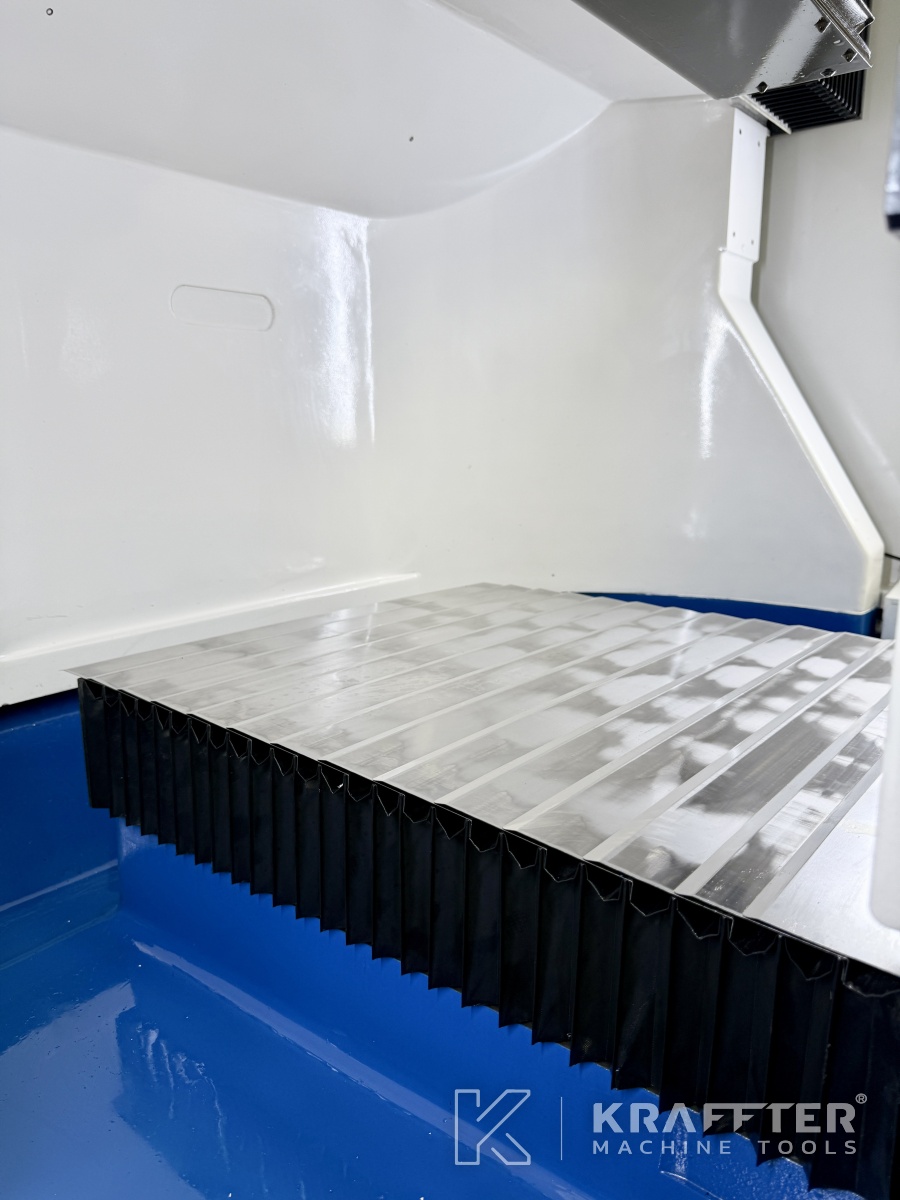

- Fuelles de protección de los ejes X, Y y Z
- Conjuntos de tornillo sin fin y rueda de los ejes A y C
- Correas de los ejes A y C

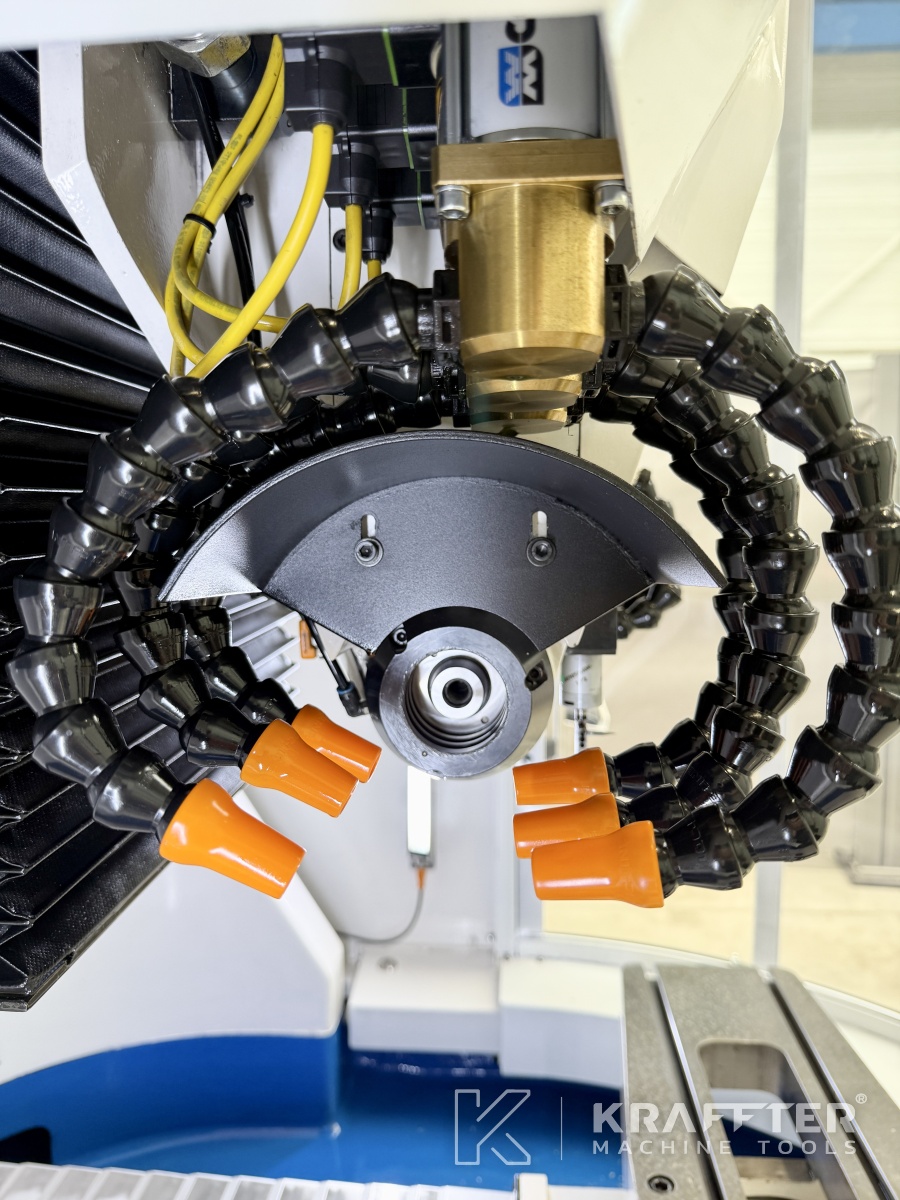

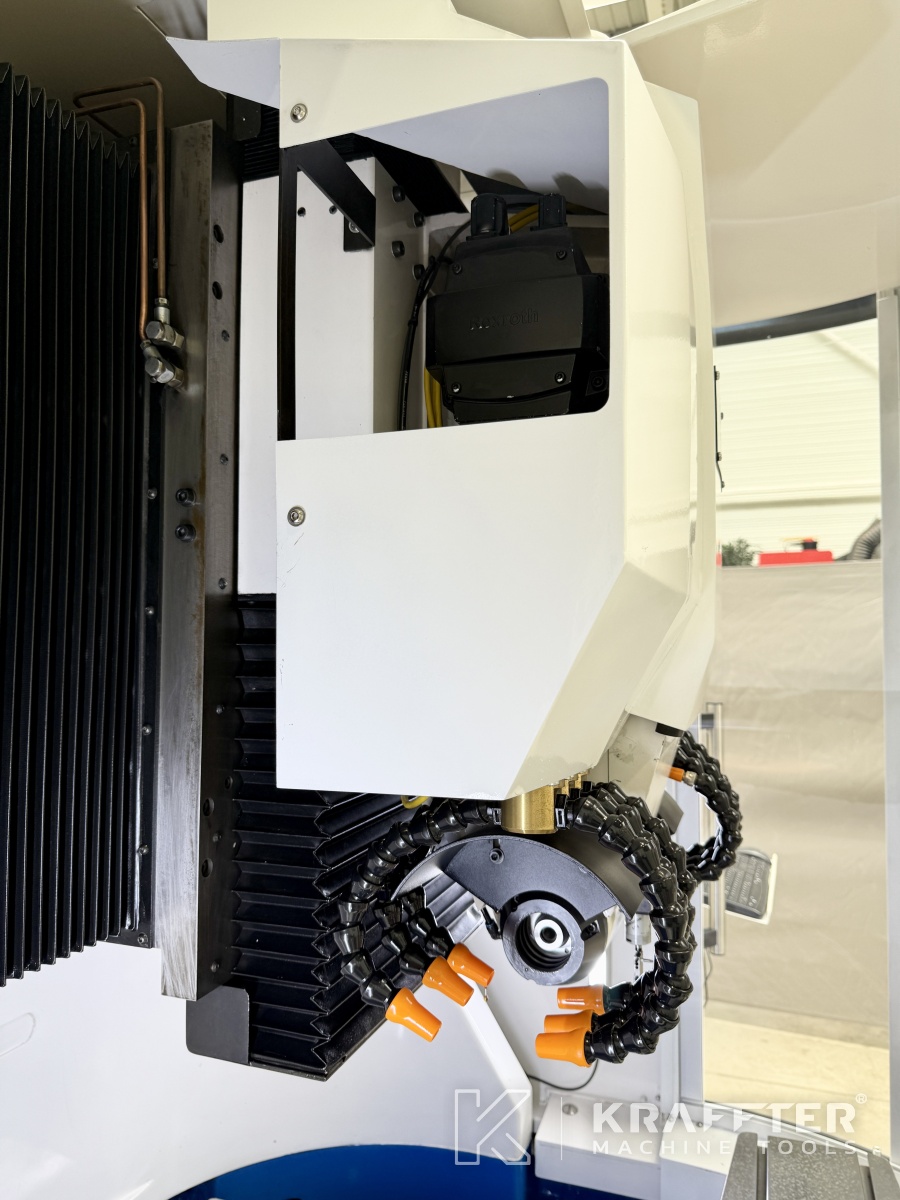

- Husillo de rectificado
- Correa del husillo de rectificado
- Cojinetes del husillo de rectificado

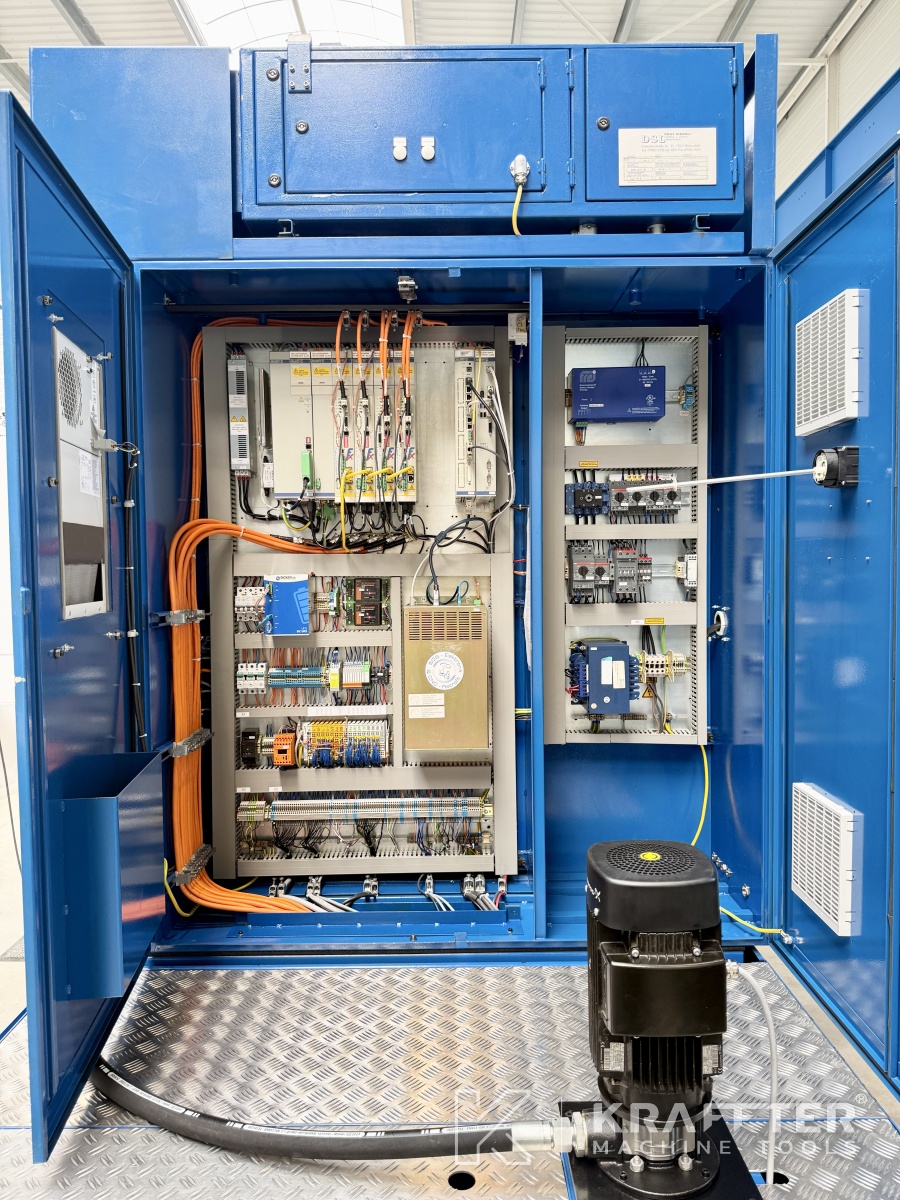

Retroadaptación NC realizada en 2020:
- NUM Flexium NC

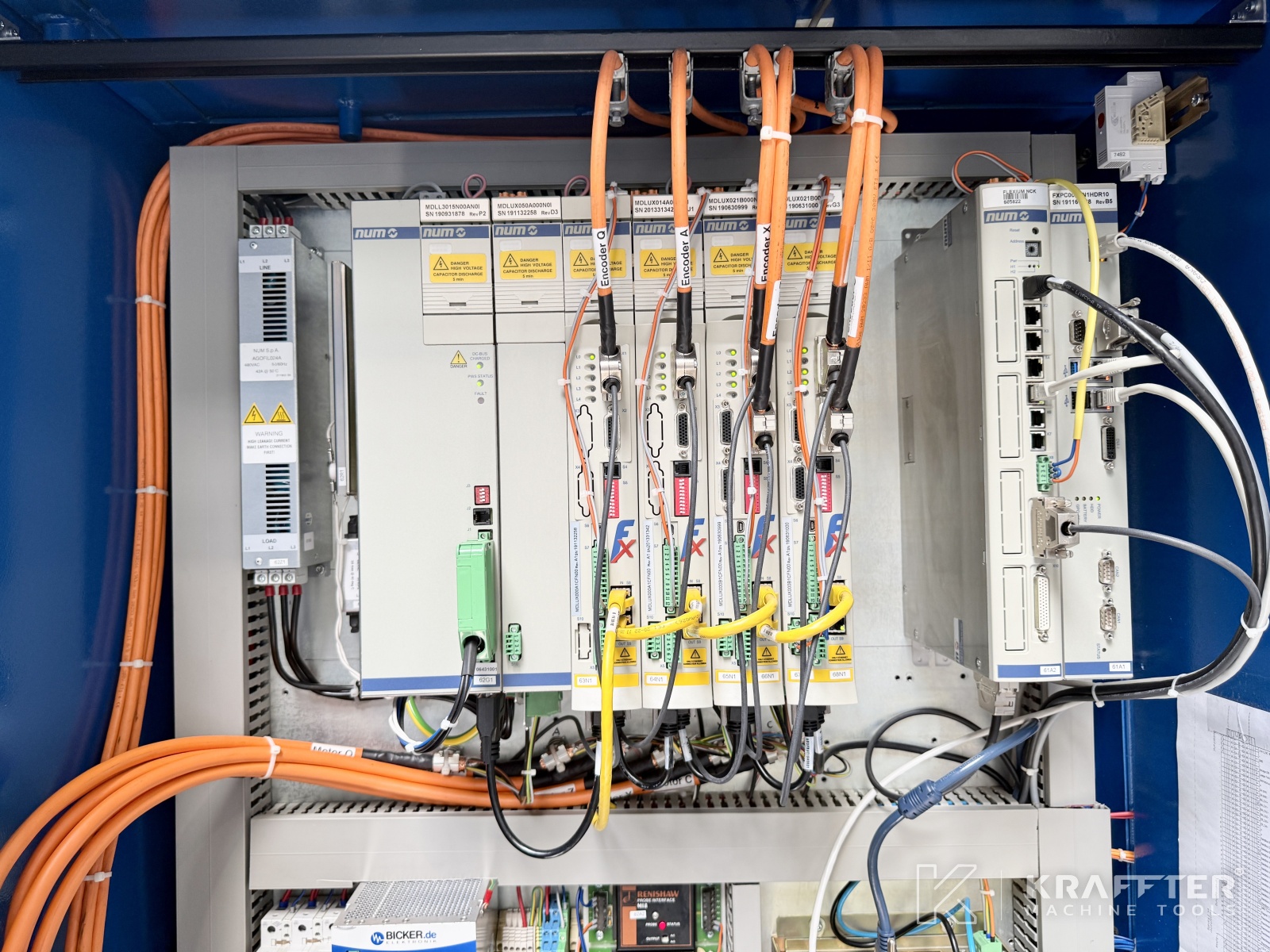

- Accionamientos Flexium de NUM

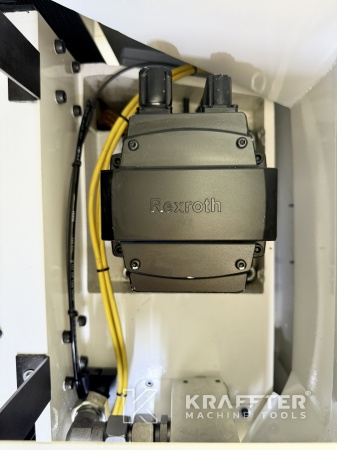

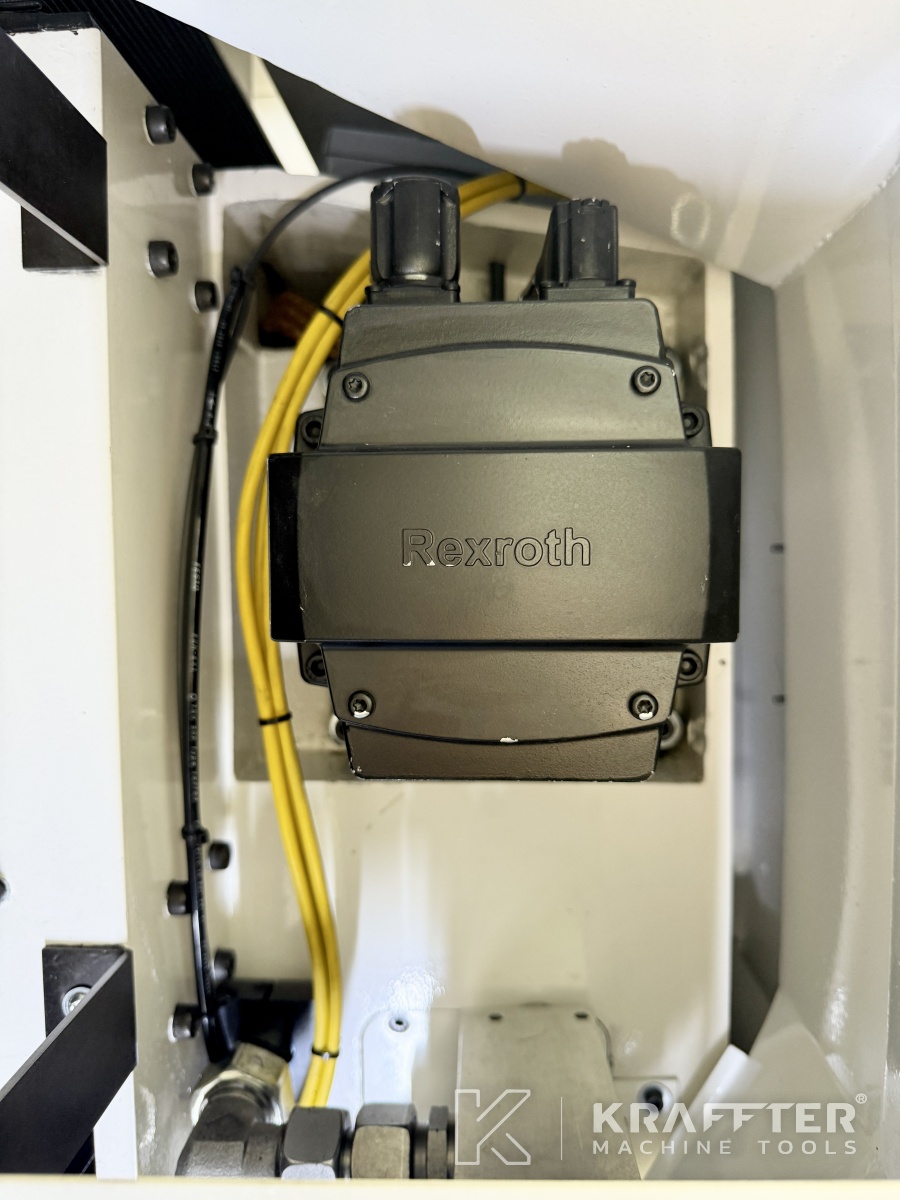

- Servomotores BOSCH
- Software Numroto Plus
- PC HMI - Intel core i5 - Windows 10
- Pantalla táctil TFT de 24
- Volante electrónico remoto Flexium de NUM
- Sonda de pieza de trabajo RENISHAW tipo LP2DD
- Sonda de muela RENISHAW tipo LP2DD
