Vendido

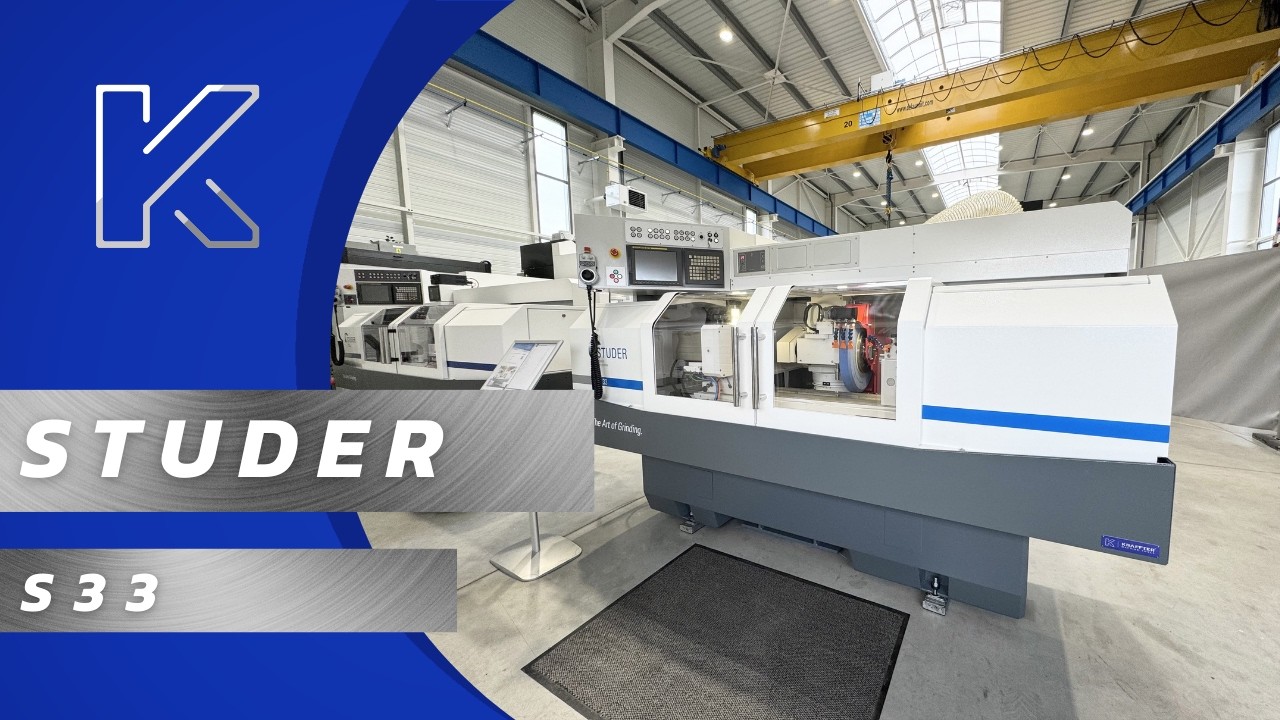

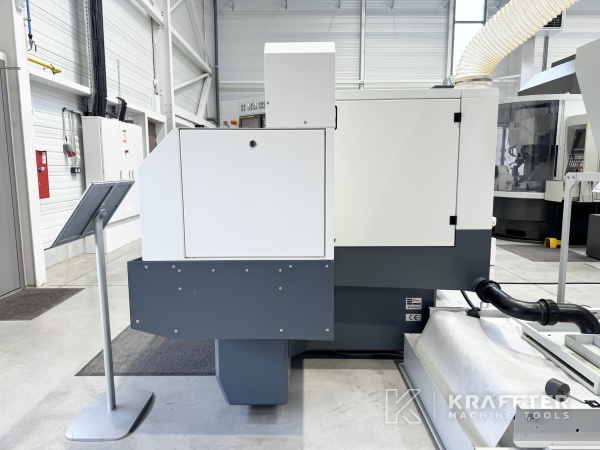

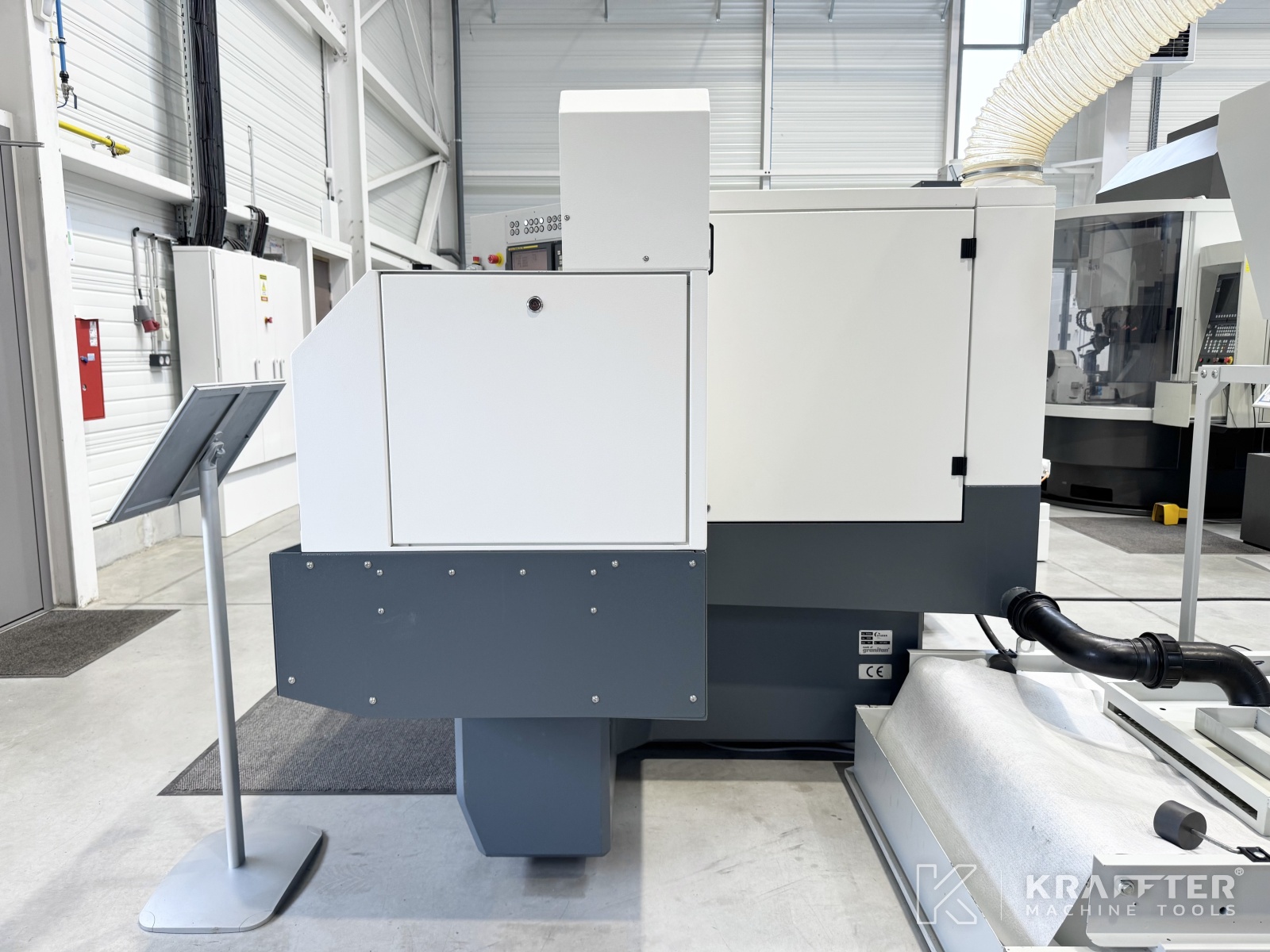

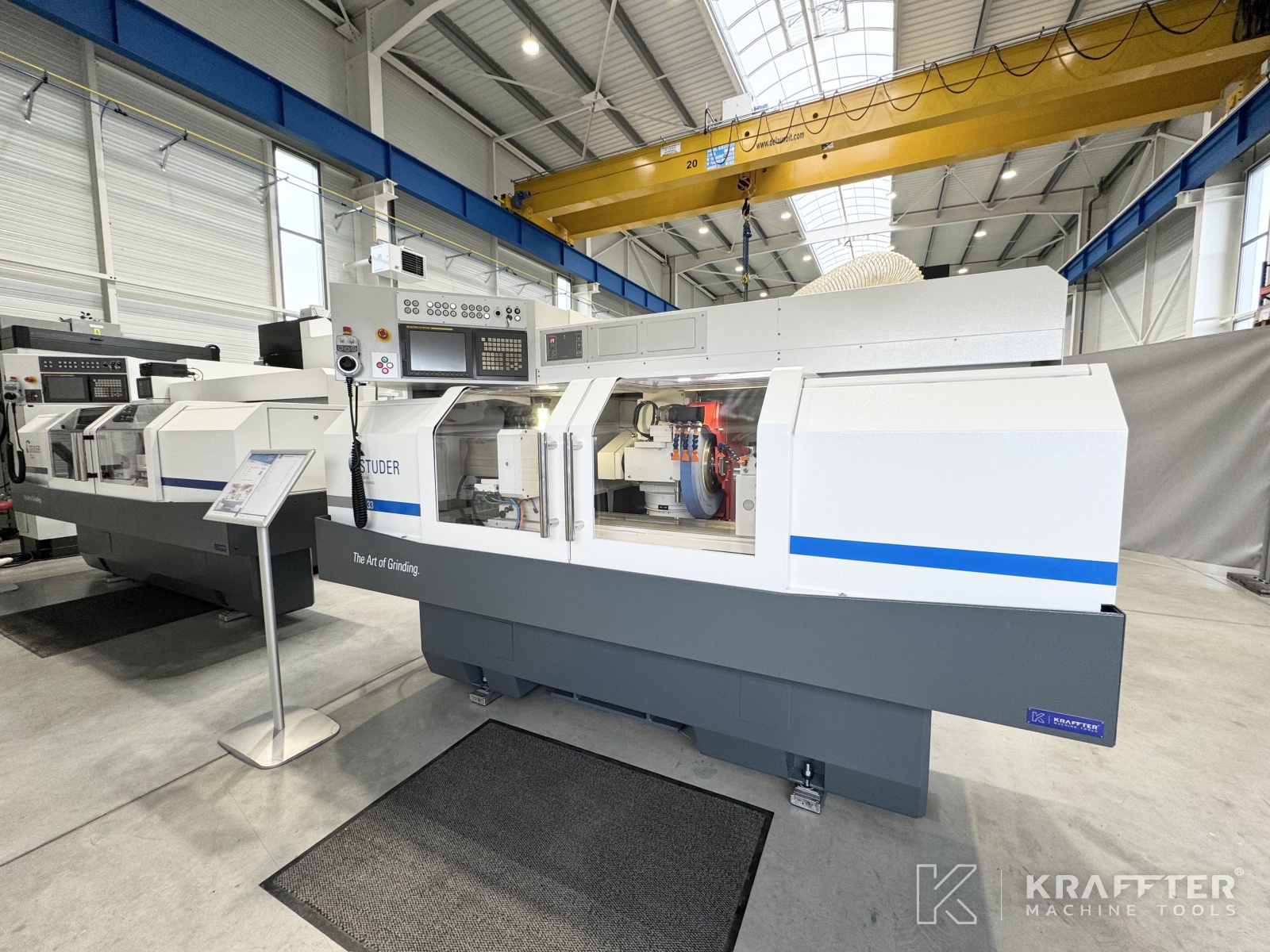

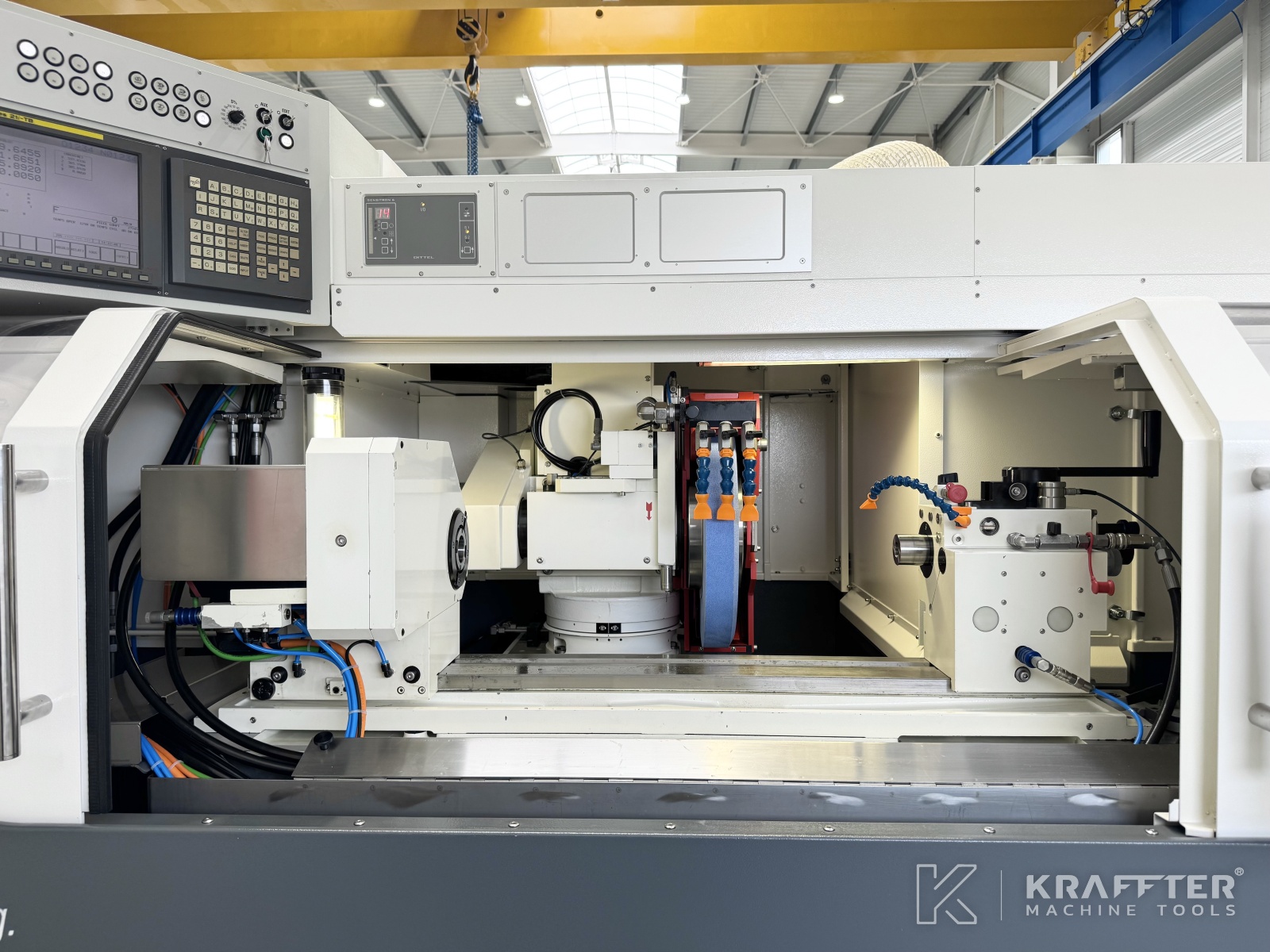

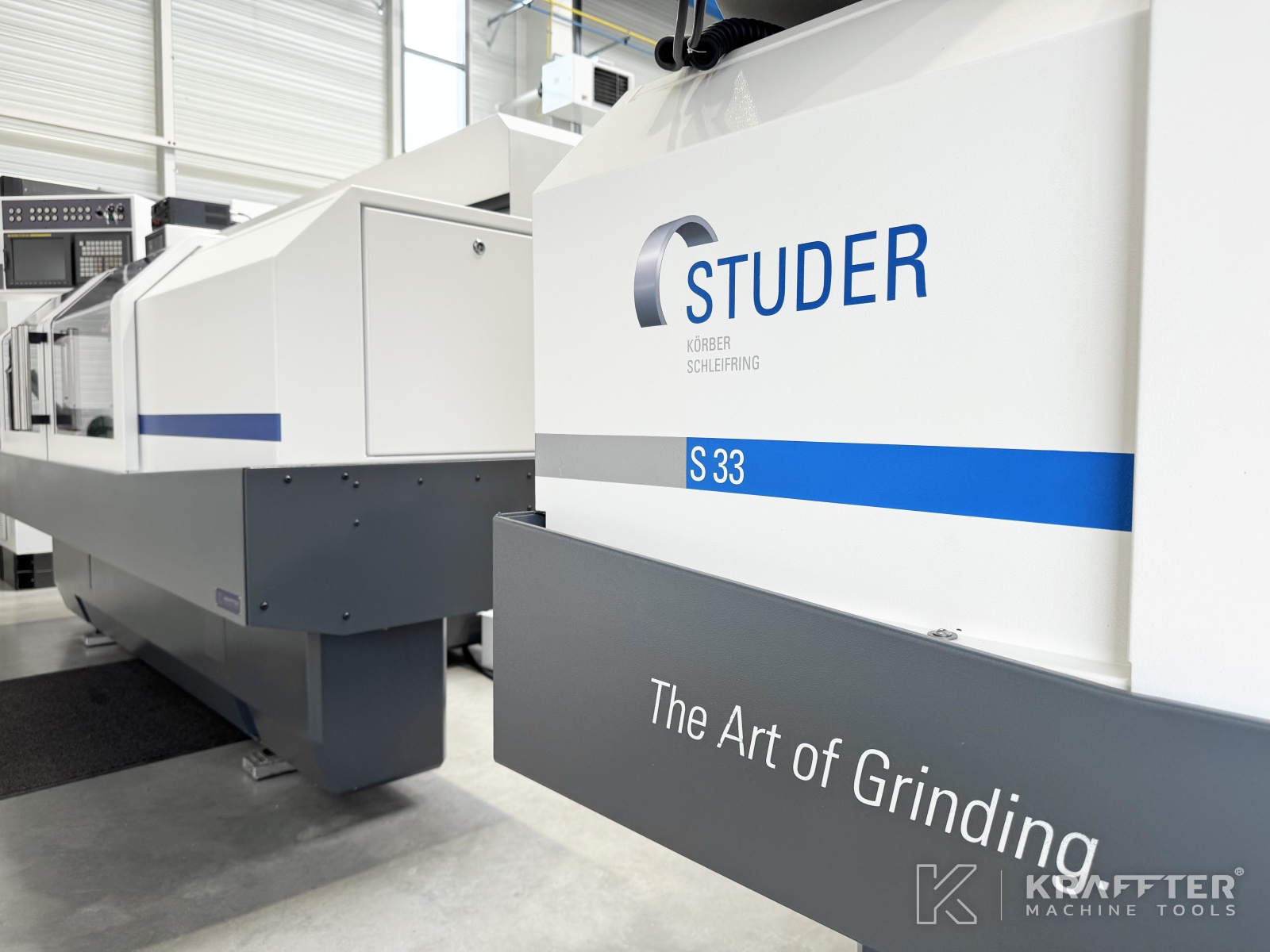

Tipo de máquina : Rectificadora cilindrica CNC
Marca : STUDER
N° de stock: 90177
Modelo : S33
Año : 2008
Ubicación : 73240 St-Genix-les-Villages, FRANCE
¡MAQUINA VENDIDA!
¿Está interesado en un modelo similar?
Déjenos sus datos de contacto:
Especificaciones técnicas

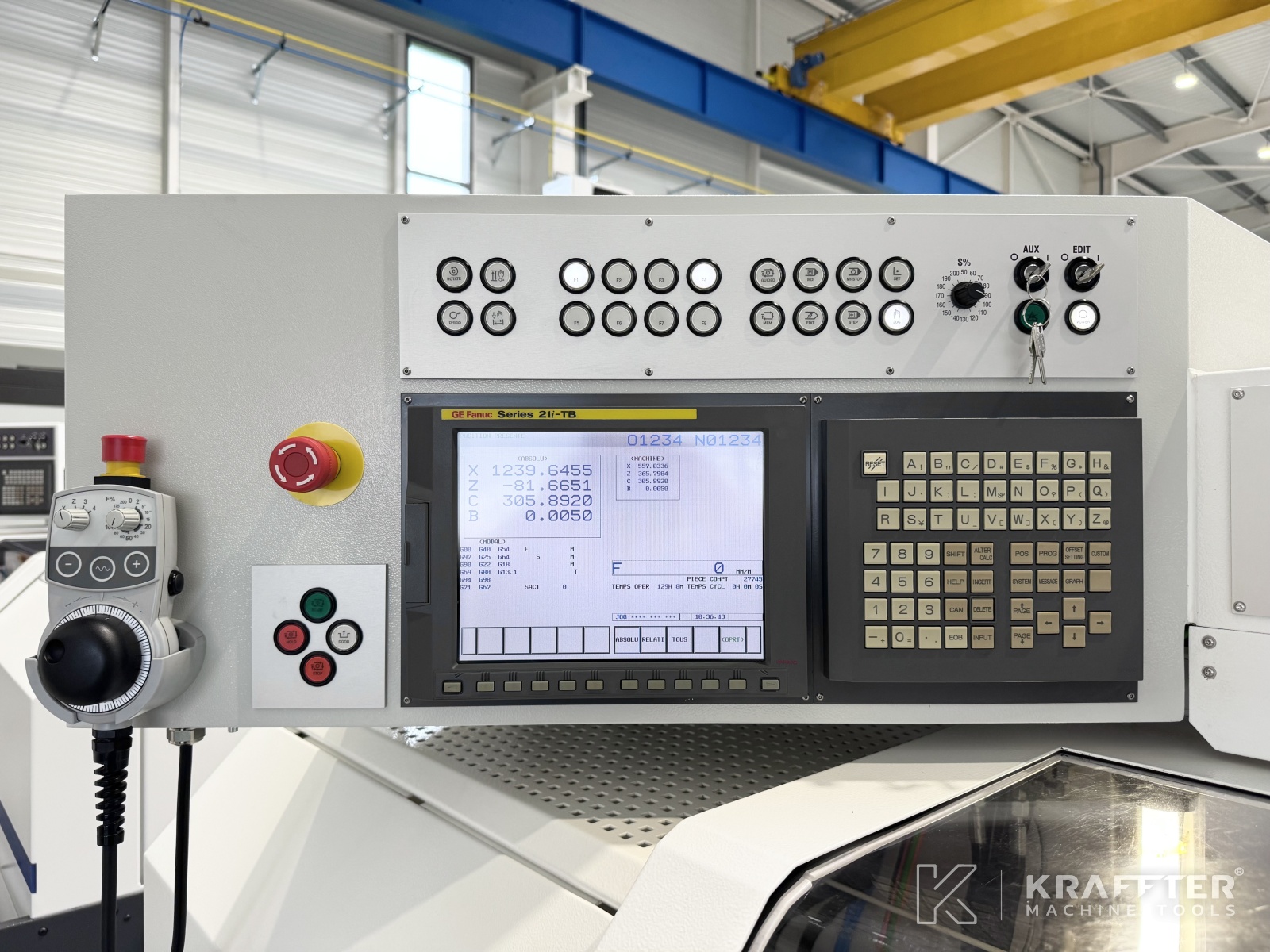

Tipo de CNC

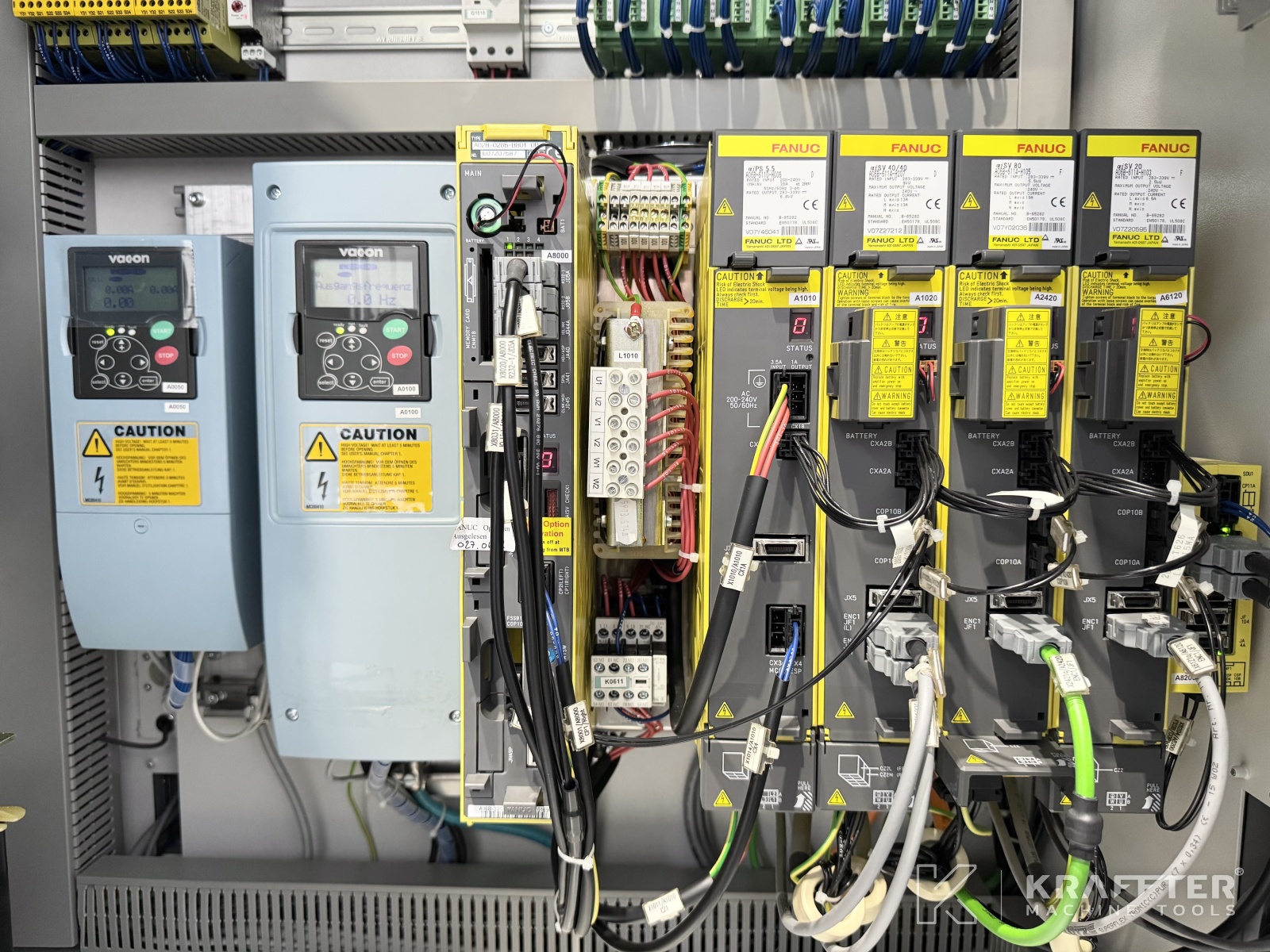

FANUC 21i-TB
Versión de software instalada
StuderGrind
Distancia entre puntos
650 [mm]
Altura de puntos
175
Recorrido del eje X
285 [mm]
Velocidad mínima de desplazamiento del eje X
0.001 [mm/min]
Velocidad máxima de desplazamiento del eje X
5000 [mm/min]
Resolución del eje X
0.0001 [mm]
Recorrido del eje Z
800 [mm]
Velocidad mínima de desplazamiento del eje Z
0.001 [mm/min]
Velocidad máxima de desplazamiento del eje Z
10000 [mm/min]
Resolución del eje Z
0.0001 [mm]
Recorrido angular del eje B
-15 [°] / +195 [°]
Precisión de indexación del eje B
Hirth 1 [°]

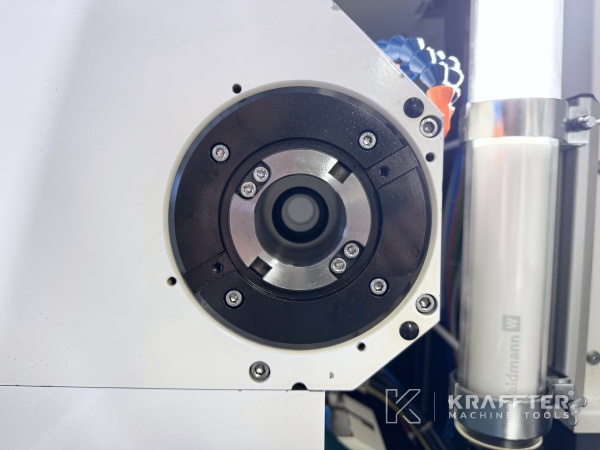

Nariz del husillo portapieza
MT5
Velocidad mínima del husillo portapieza
1 [rpm]
Velocidad máxima del husillo portapieza
1500 [rpm]
Peso máximo admisible del cabezal portapieza entre puntos
80 [Kg]
Cono de la contrapunta
MT3
Recorrido del manguito de la contrapunta
35 [mm]
Diámetro del manguito de la contrapunta
50 [mm]
Ajuste fino del contrapunto
+/- 40 [mm]
Tiempo de trabajo
2452 [h]
Suministro de tensión
400 [V]
Potencia instalada
20 [kVA]
Peso
4000 [Kg]
Información adicional

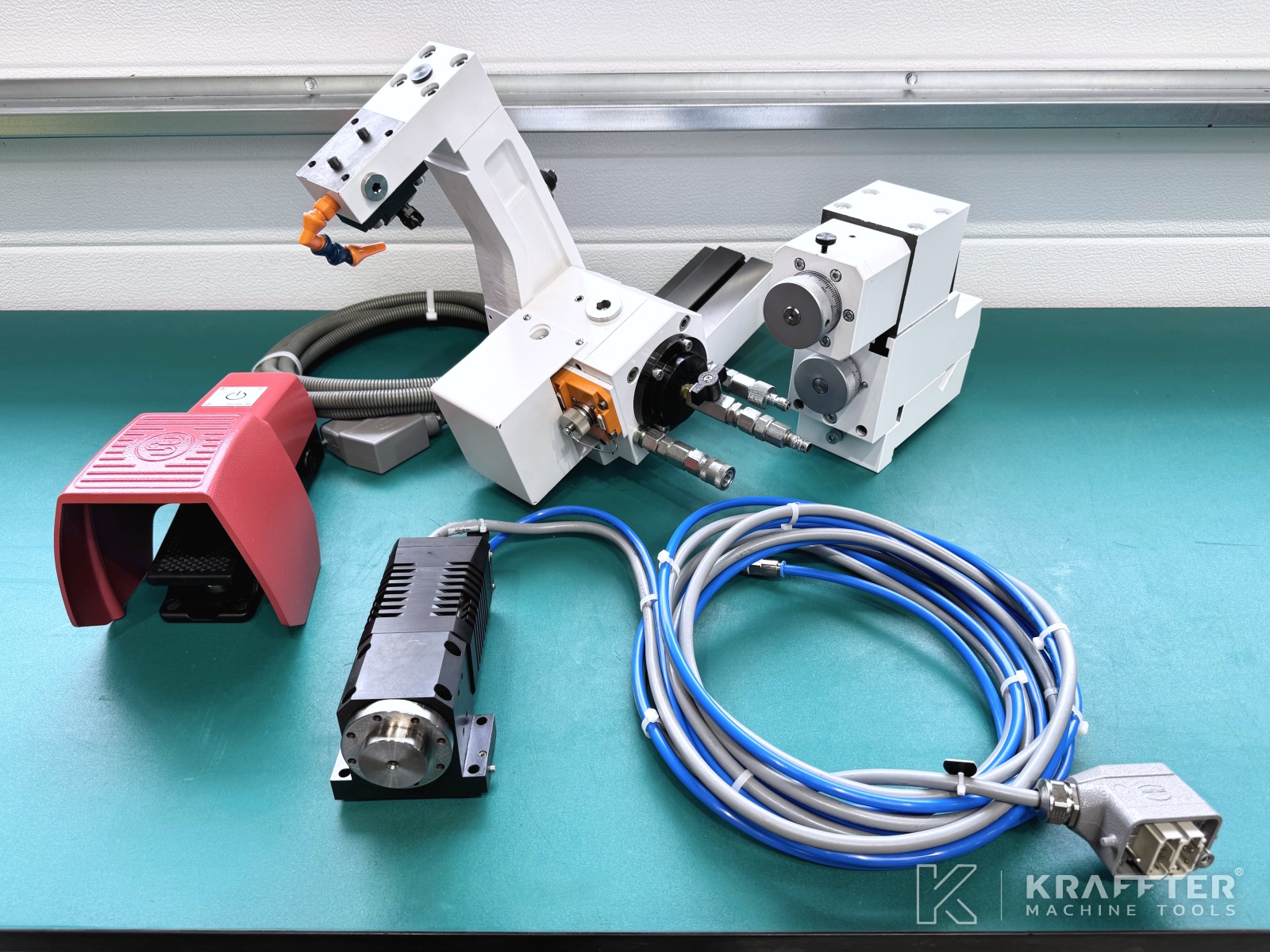

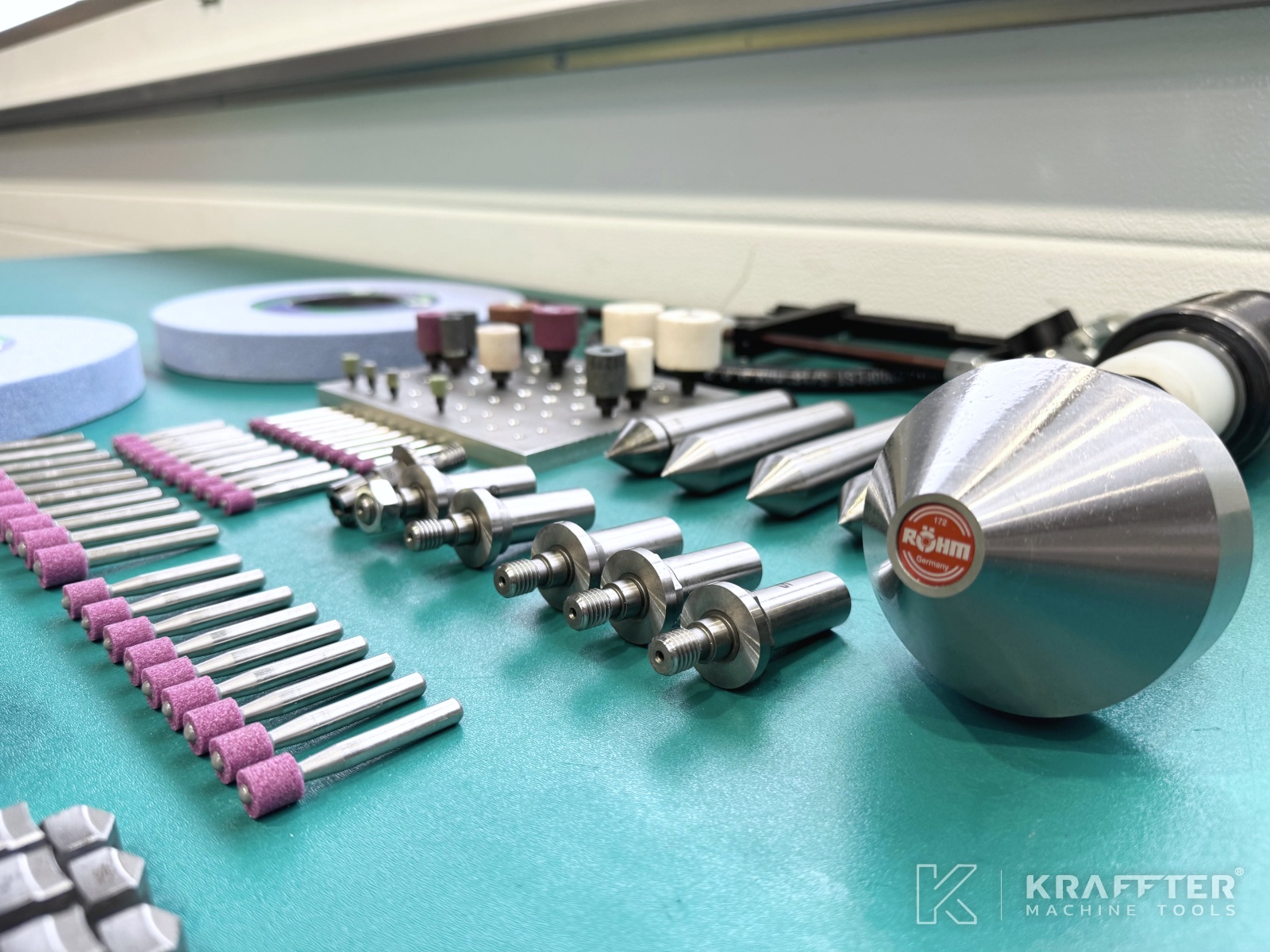

INCLUDED EQUIPMENT:
-

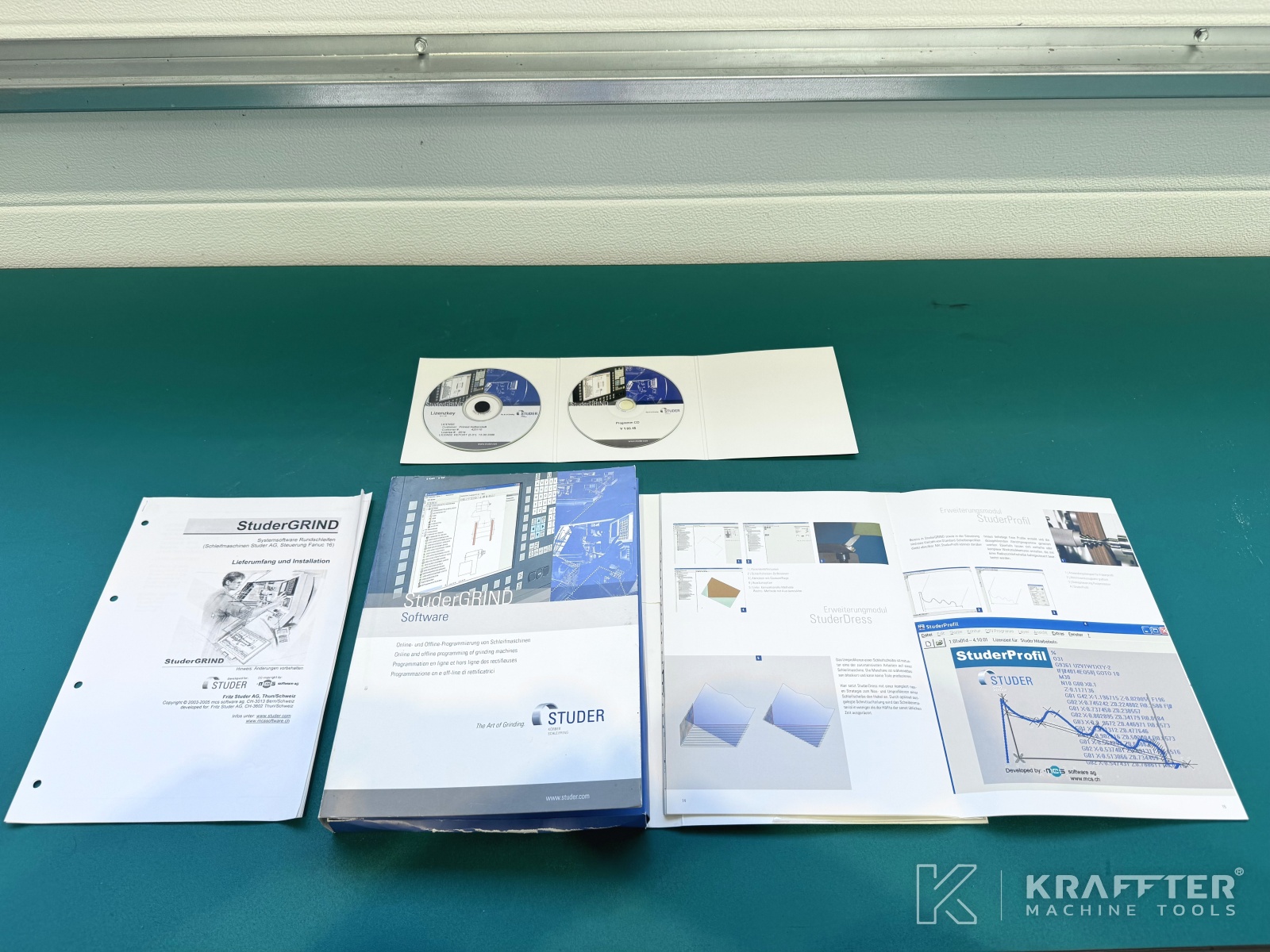

x1 CD-ROM with STUDER Grind software to be installed on a PC
-
x1 STUDER Thread license
-
x1 STUDER Profil license
-

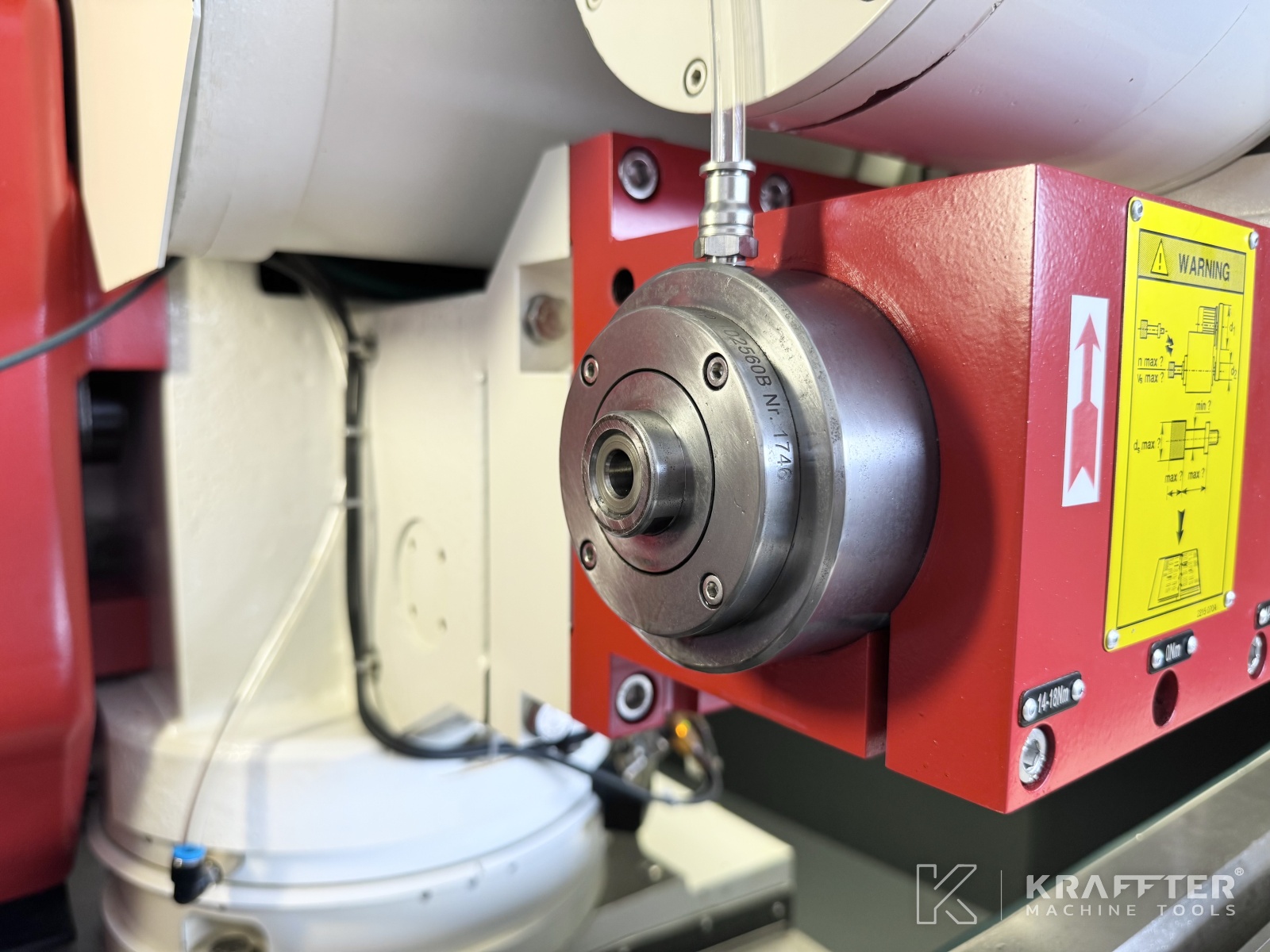

x1 internal grinding spindle type 102560B – speed: 60,000 [rpm]
-
x9 internal grinding wheel arbors
-

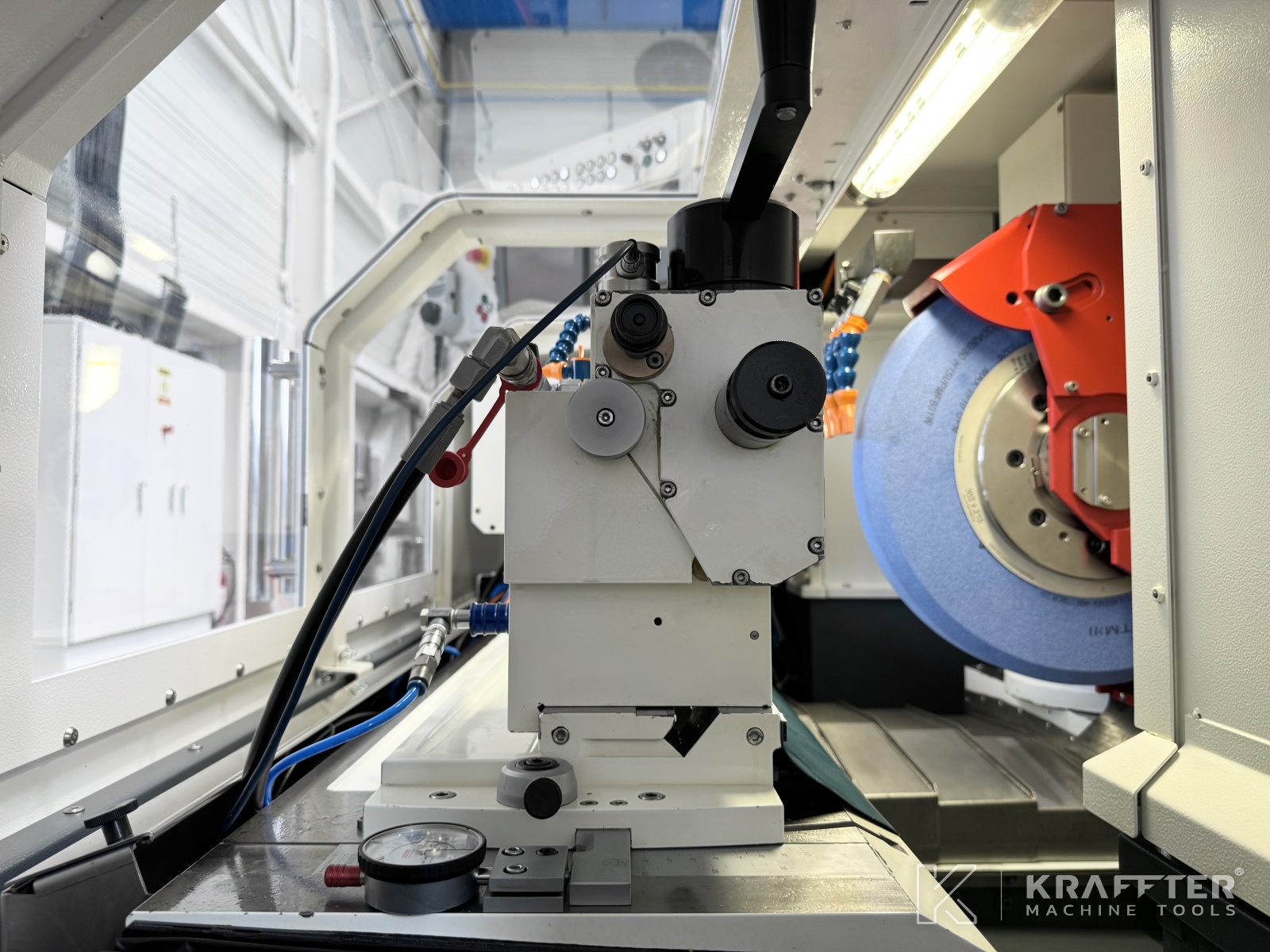

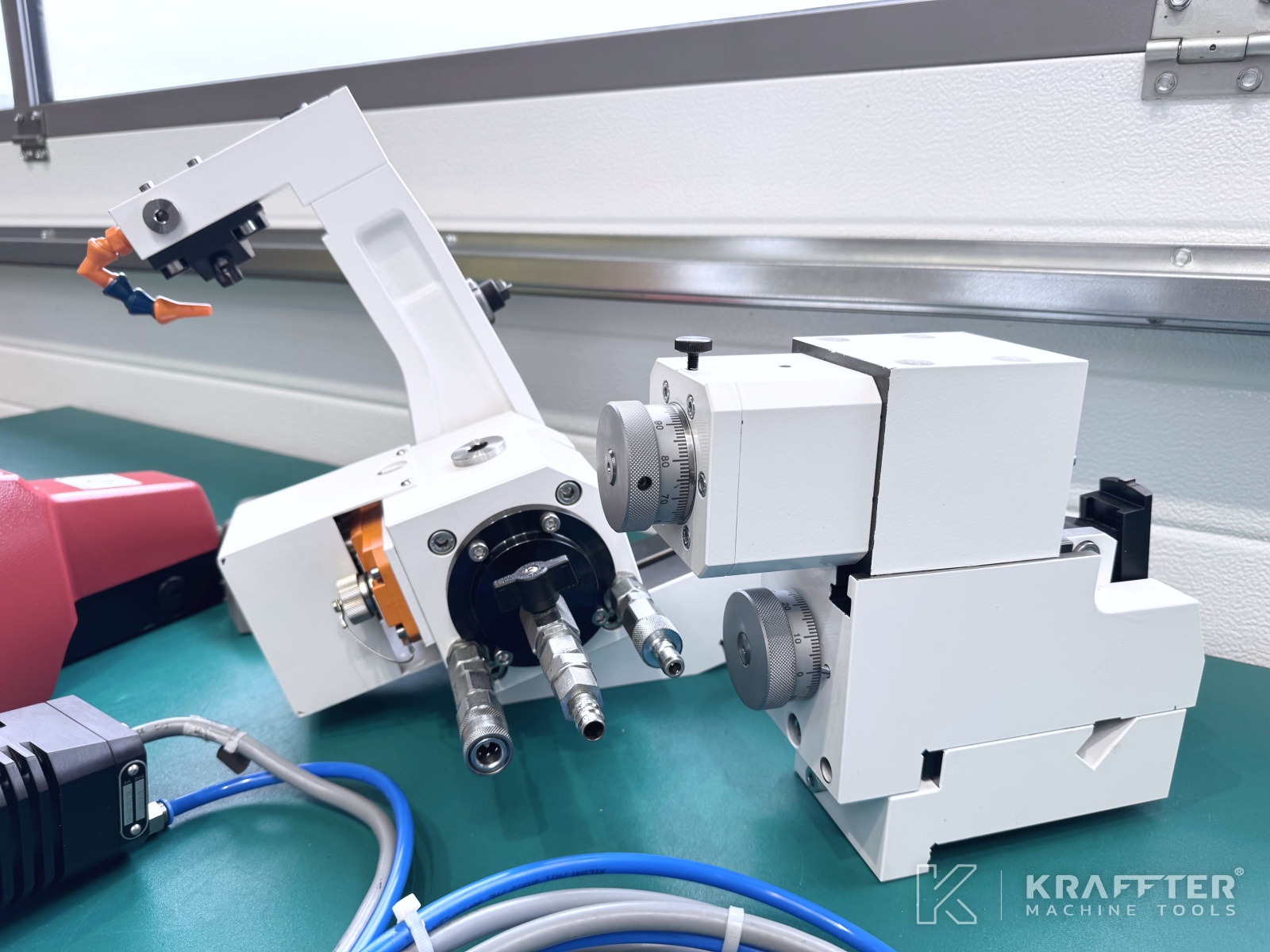

x1 hydraulic swiveling dressing attachment
-
x1 fixed dressing unit mounted on the table
-
x1 rotating wheel dressing unit (electrical)
-

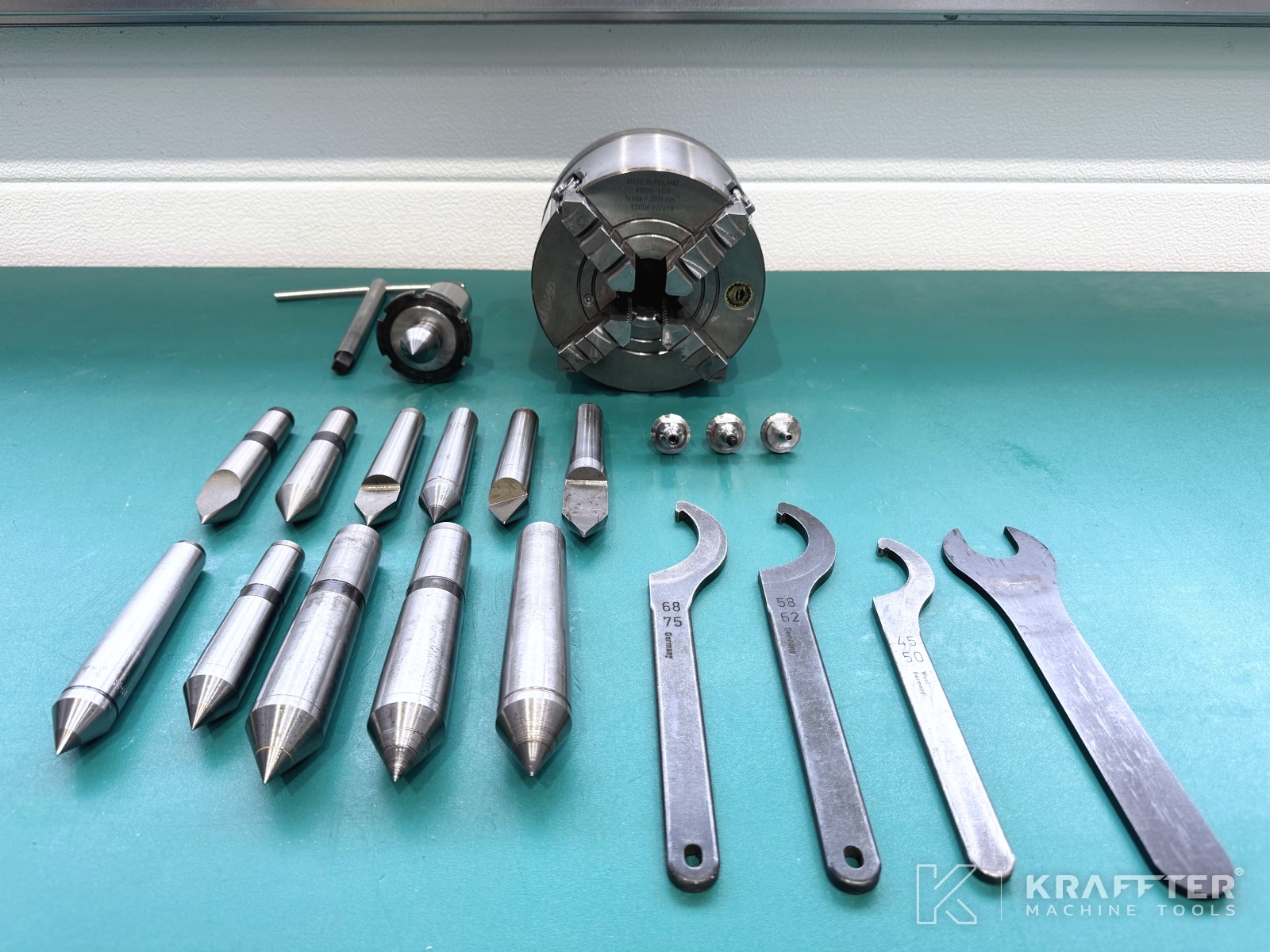

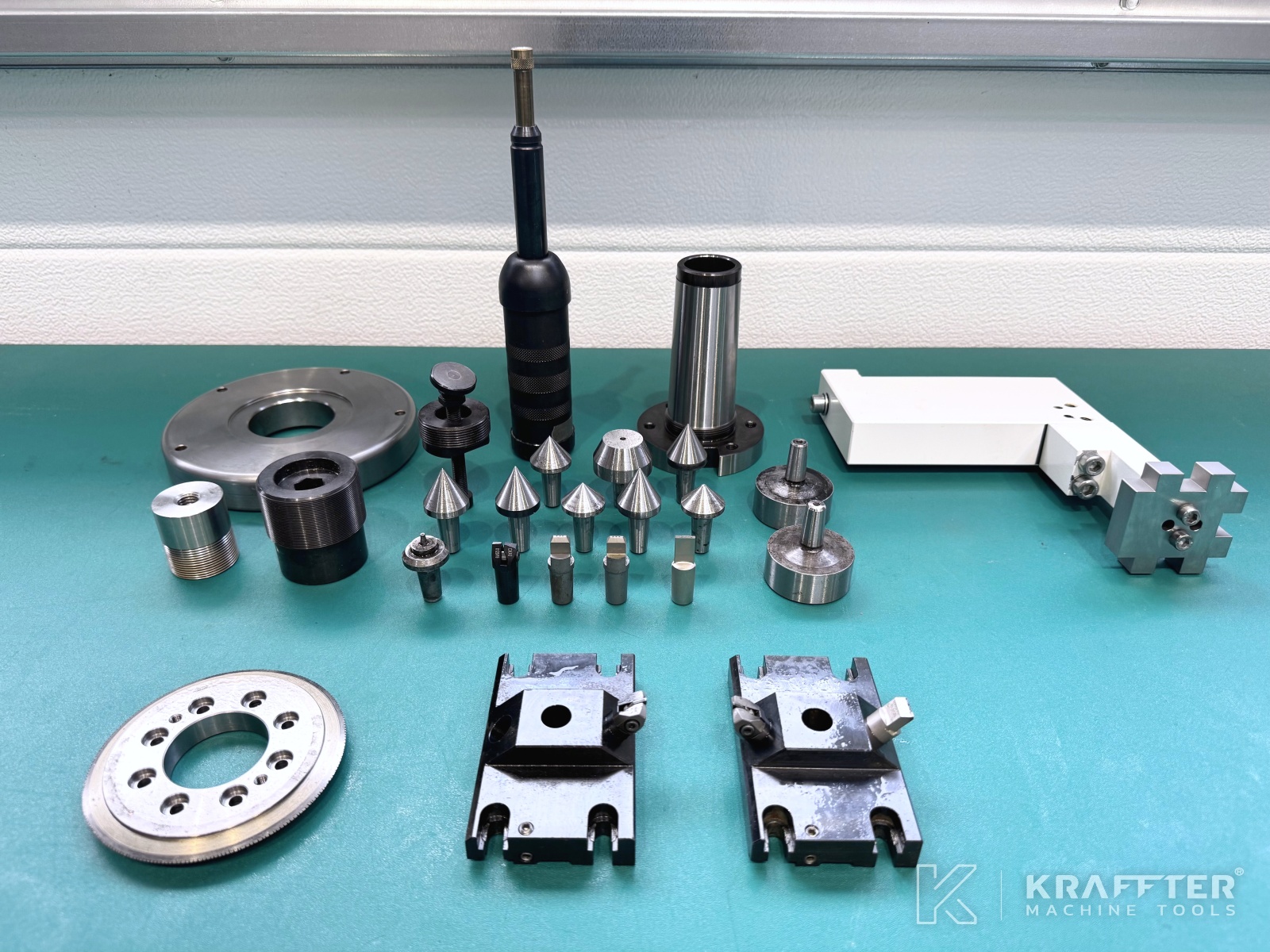

x1 4-jaw chuck Ø170 [mm] - MT5
-
x3 sets of hard jaws
-
x11 full centres
-
x4 half-centres
-
x1 RÖHM blunt centre
-
x1 2-point steady rest
-

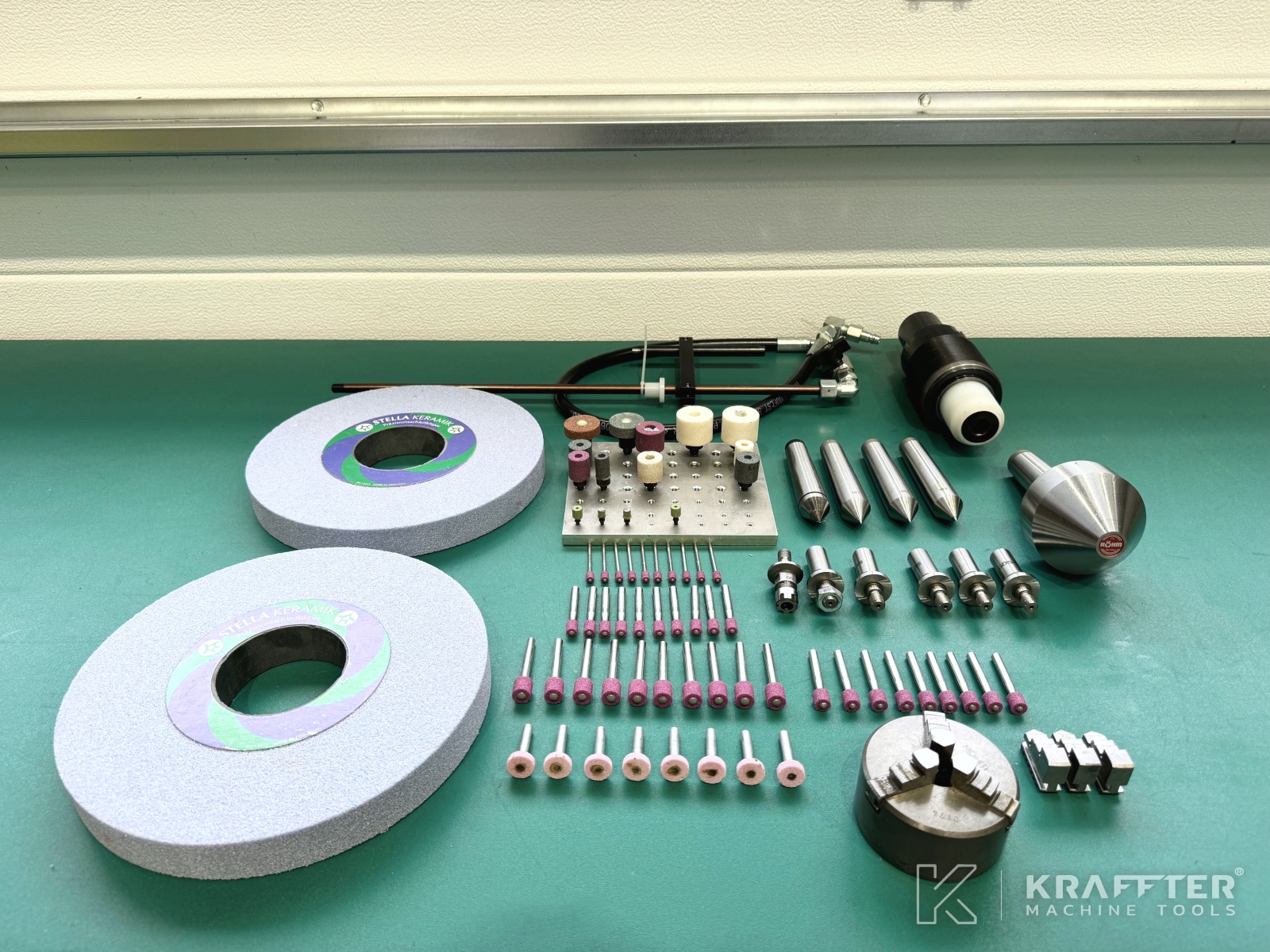

x62 internal grinding wheels
-

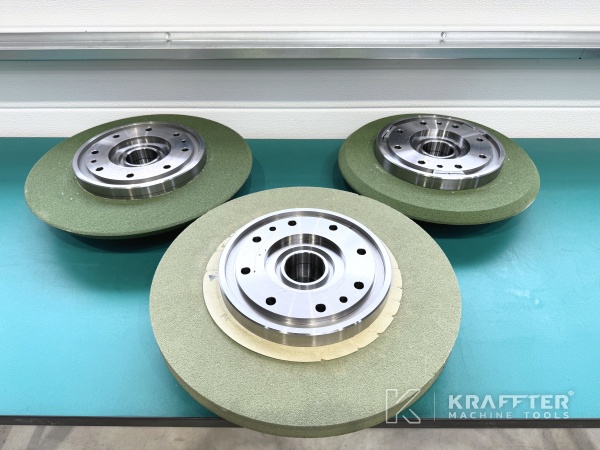

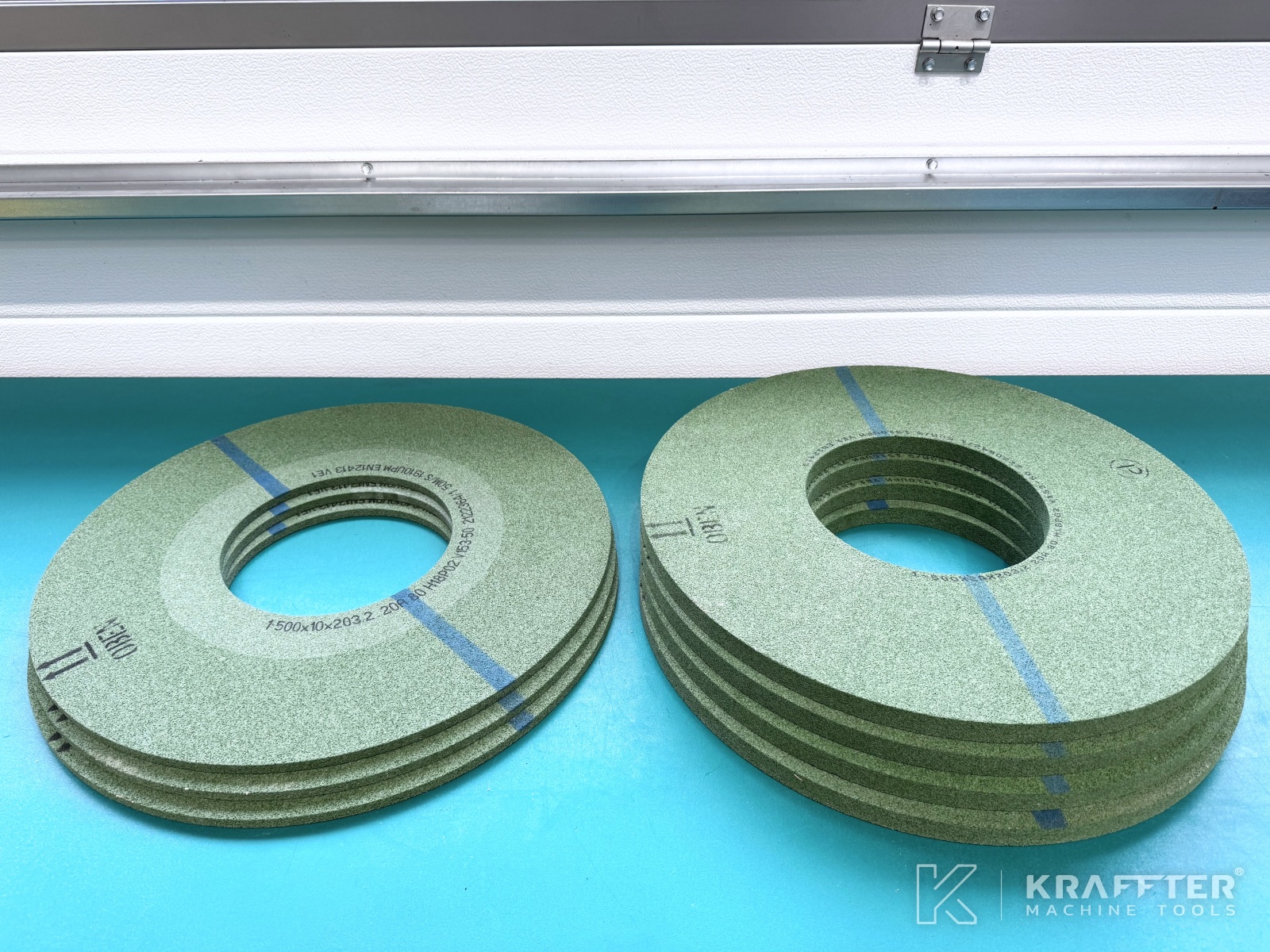

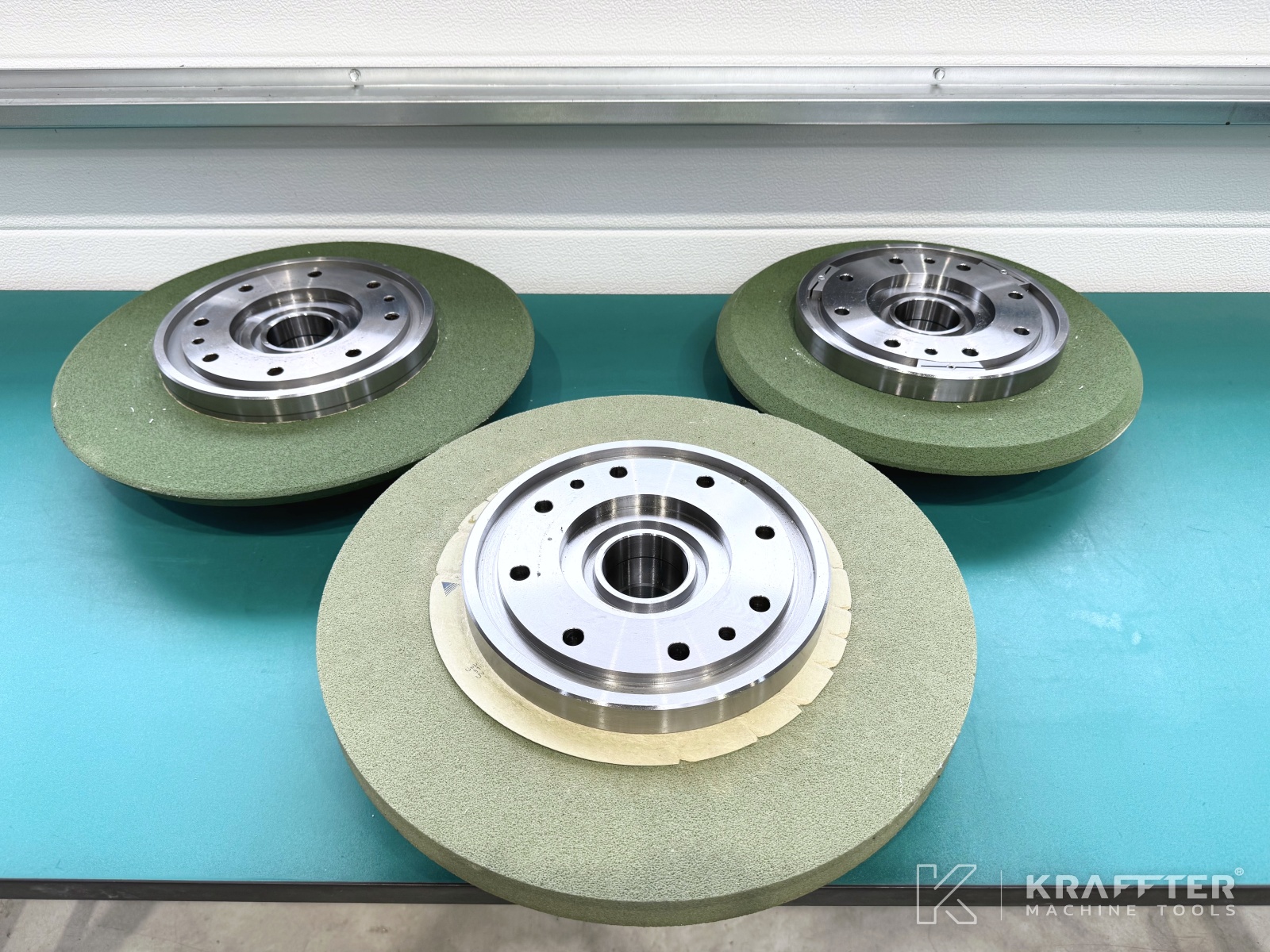

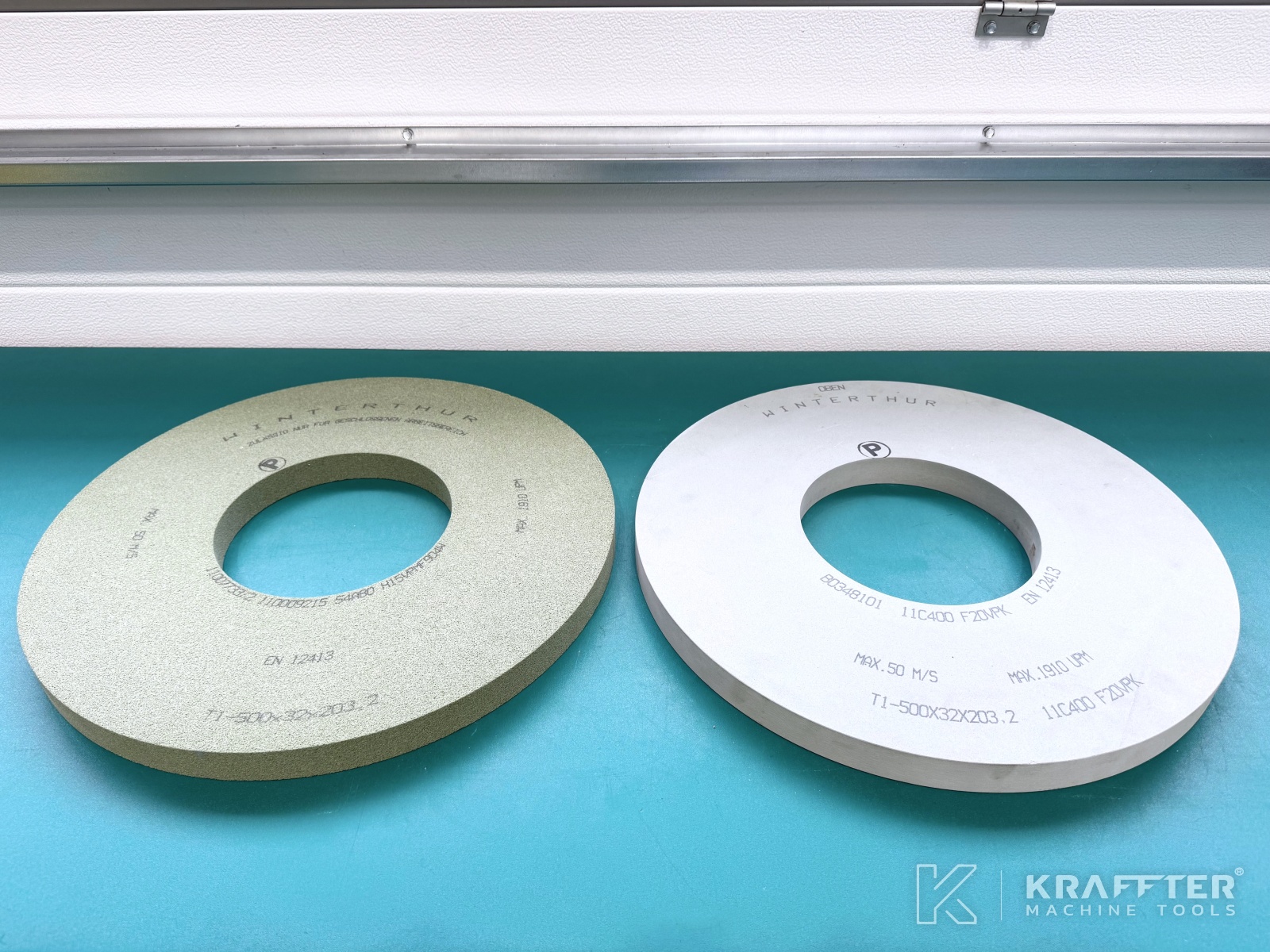

x10 external grinding wheels
-
x7 service keys
-
x1 pneumatic tailstock lift
-
x1 pneumatic upper-table lift
-

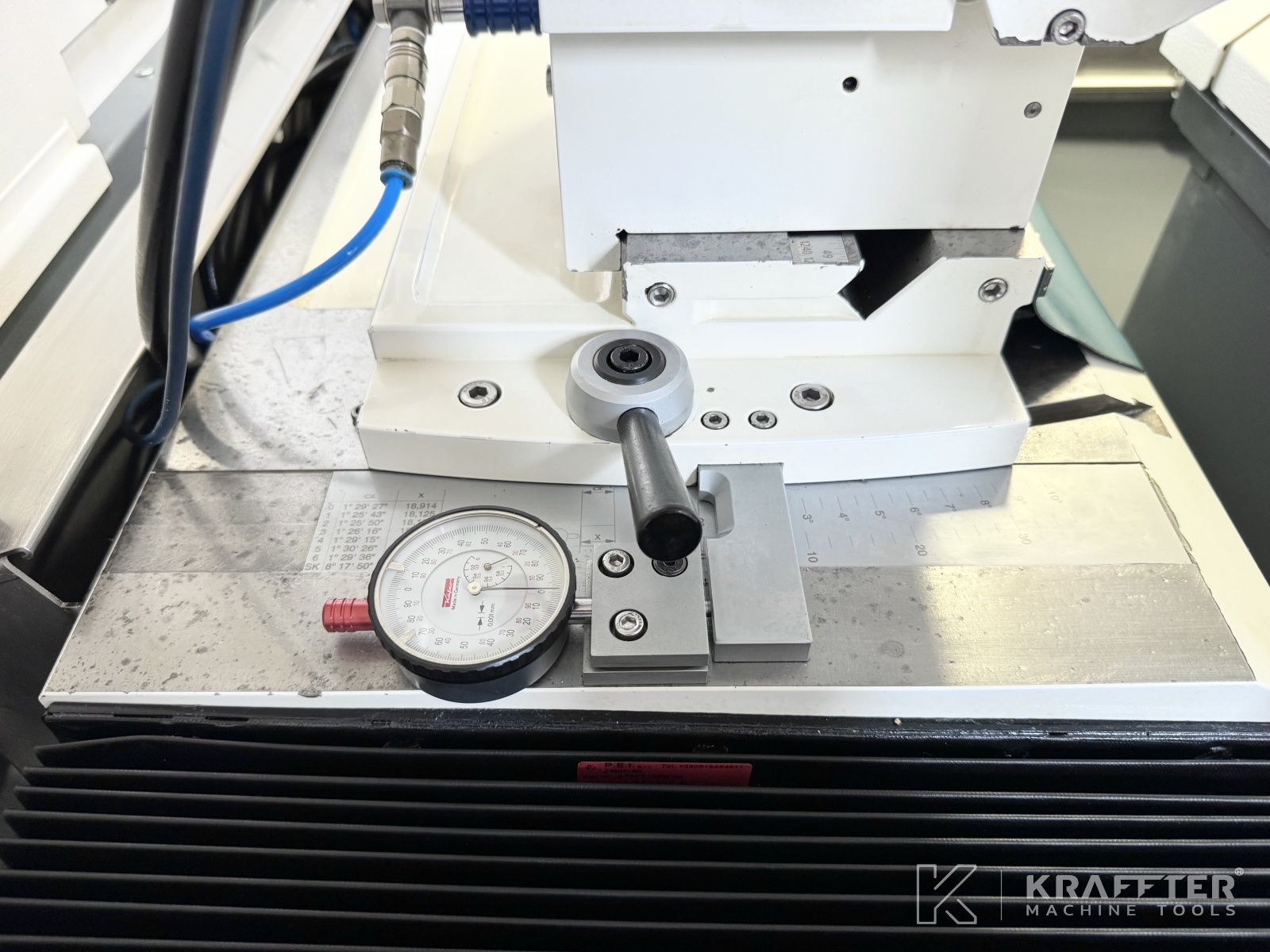

x1 longitudinal slide with rotary table - swiveling up to 8.5 [°]
-

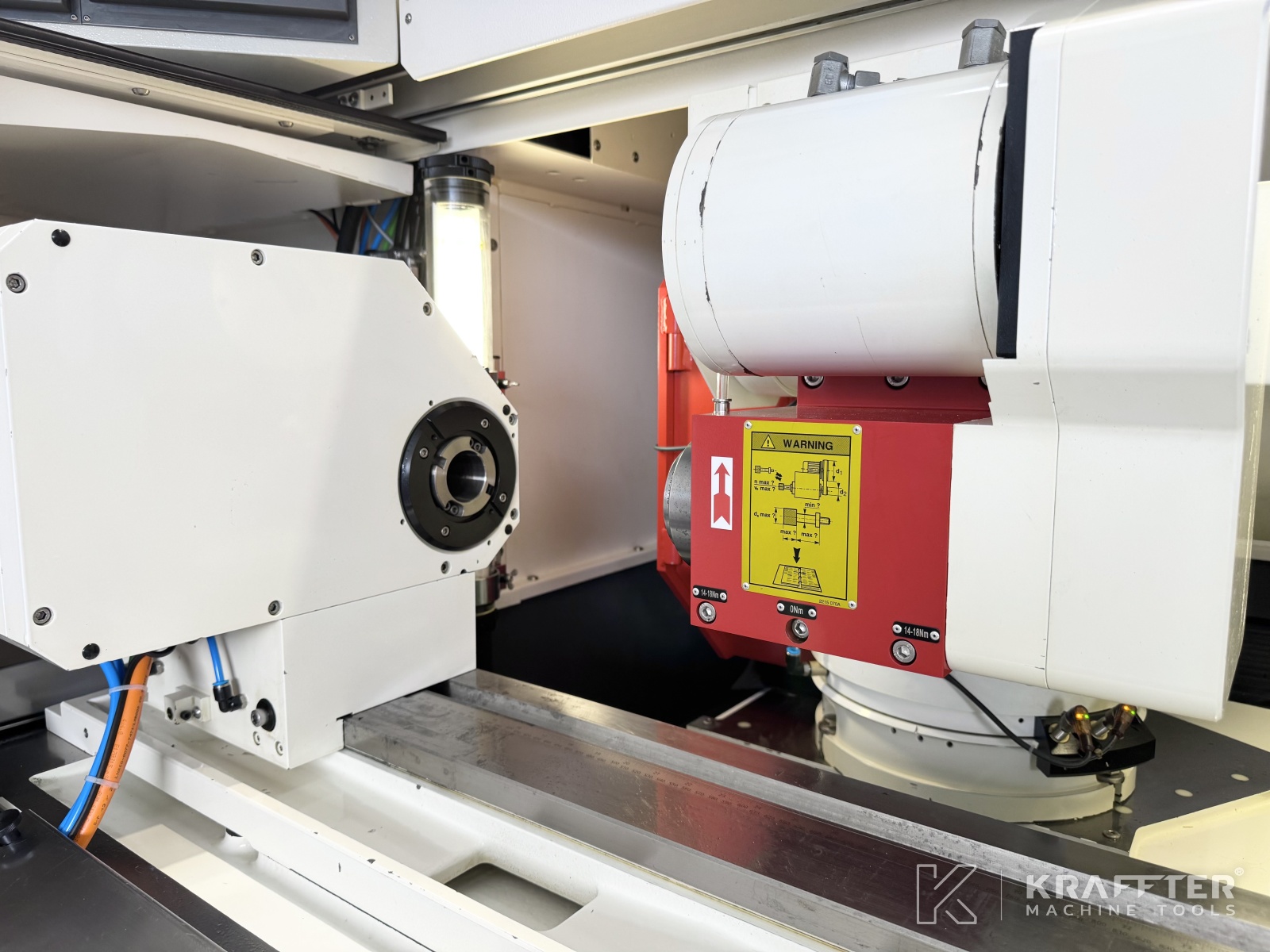

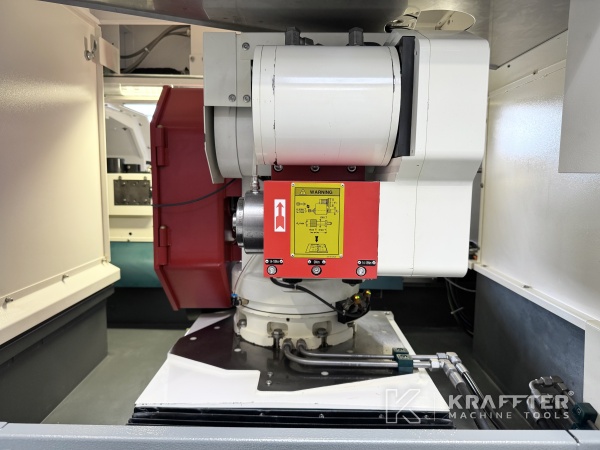

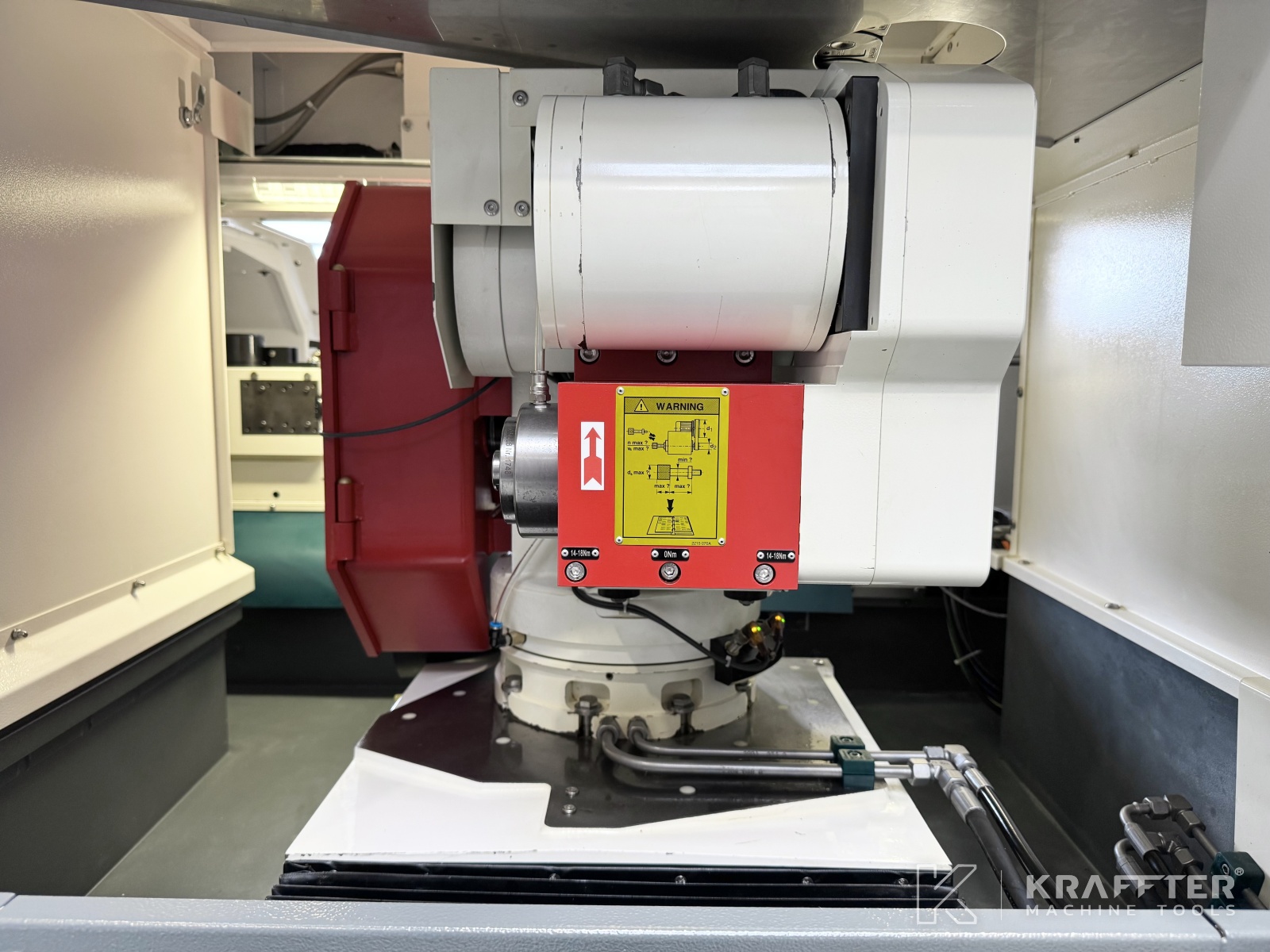

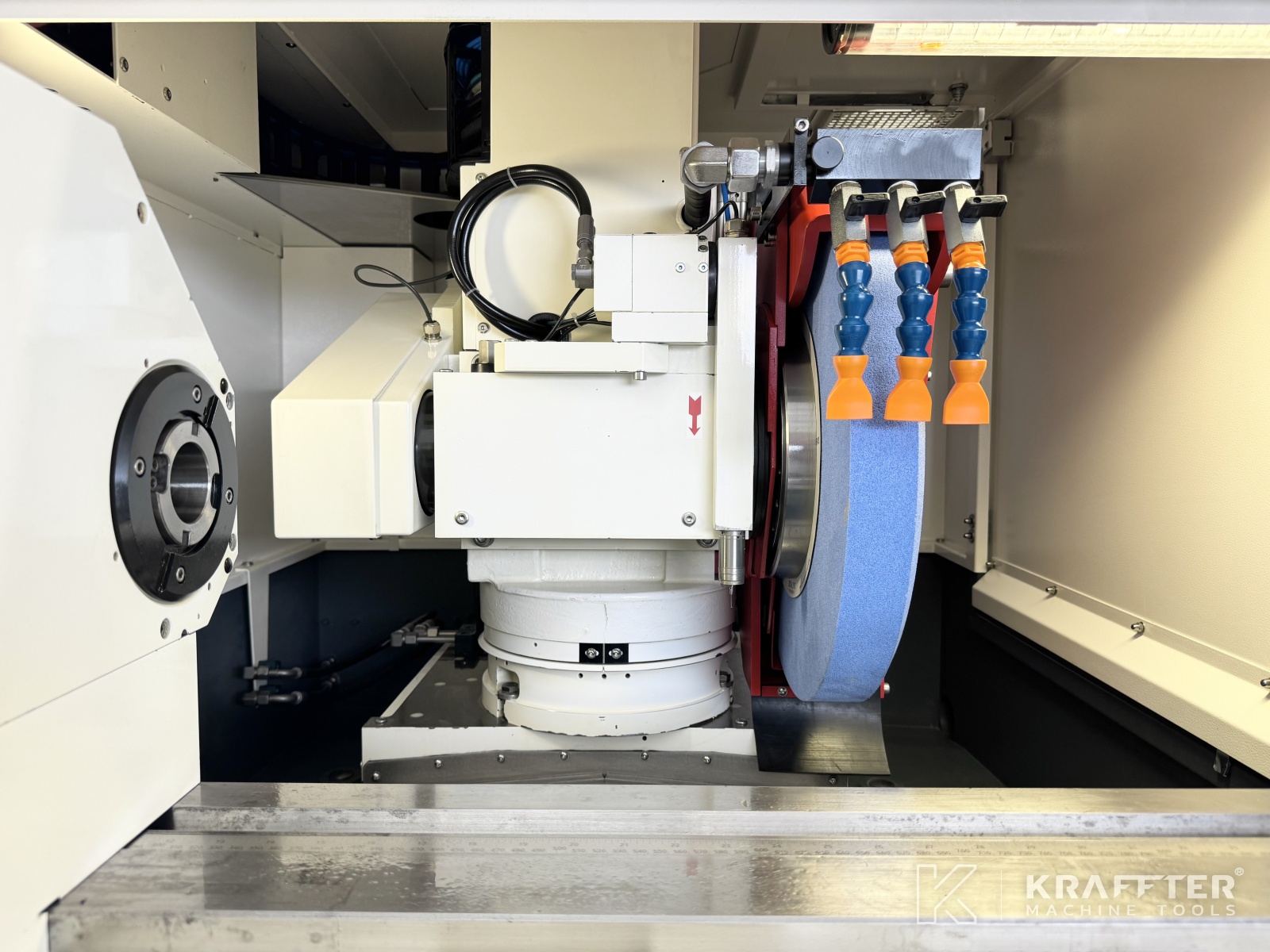

x1 automatic B-axis turret wheelhead – Hirth gearing 1 [°]
-
x1 C-axis for thread and form grinding
-

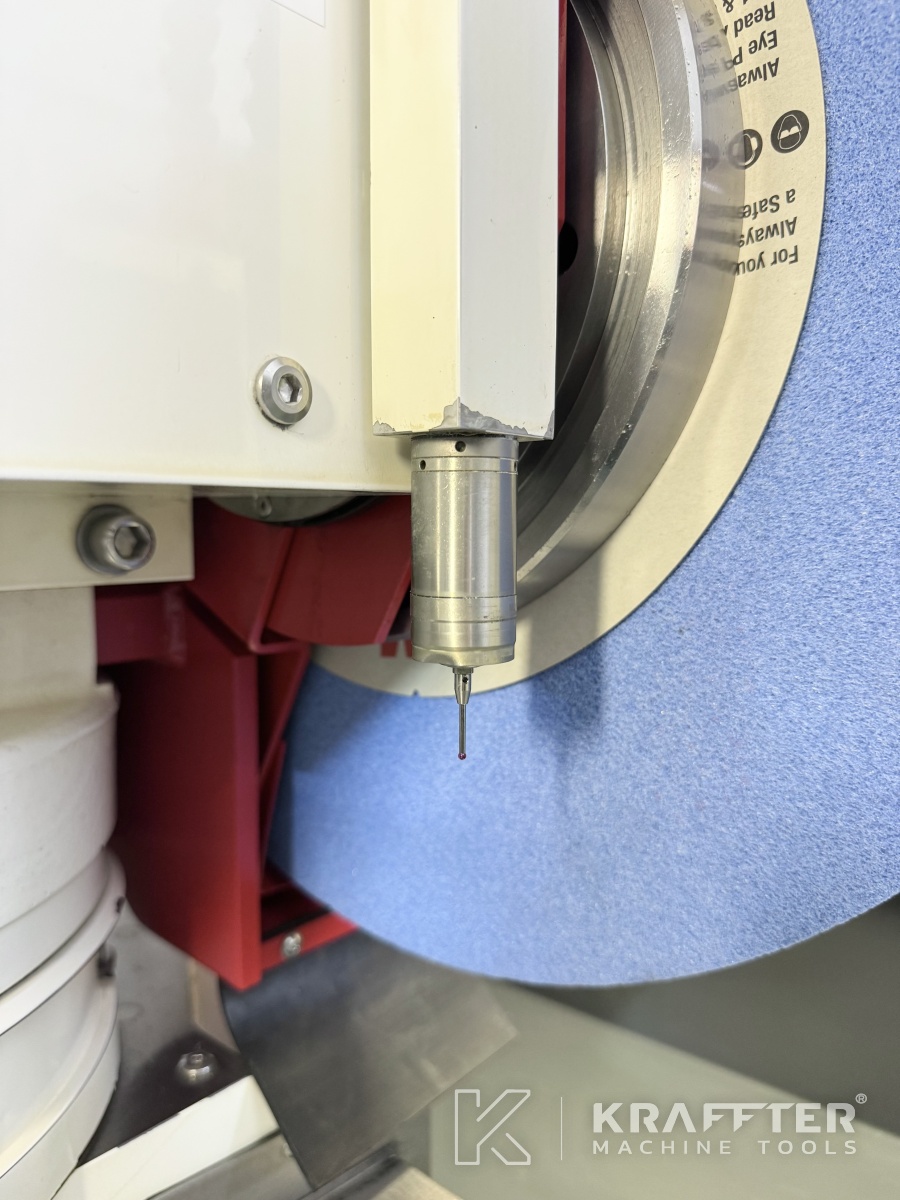

x1 workpiece probe MOVOMATIC C25
-

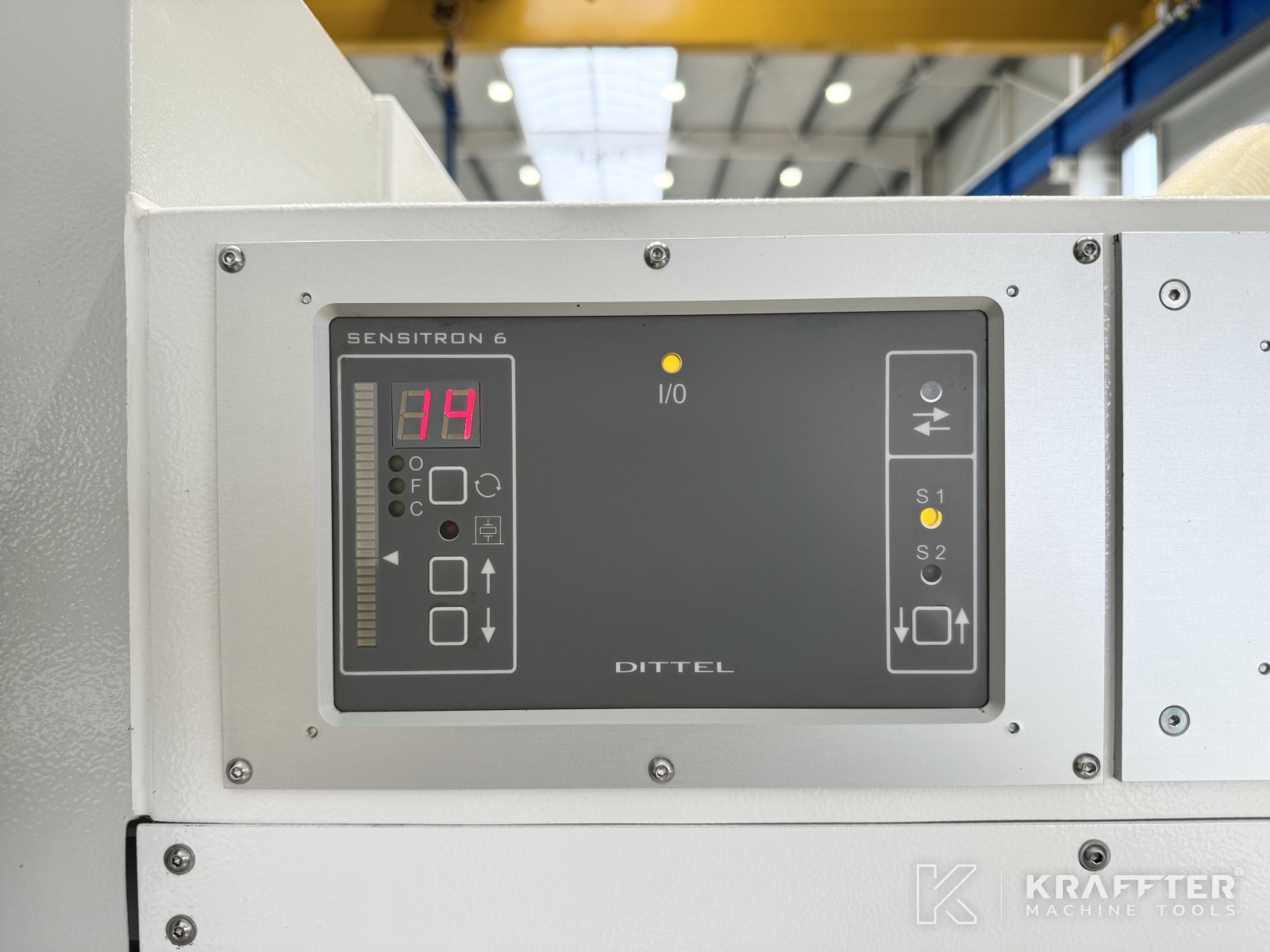

x1 contact control device DITTEL SENSITRON 6
-

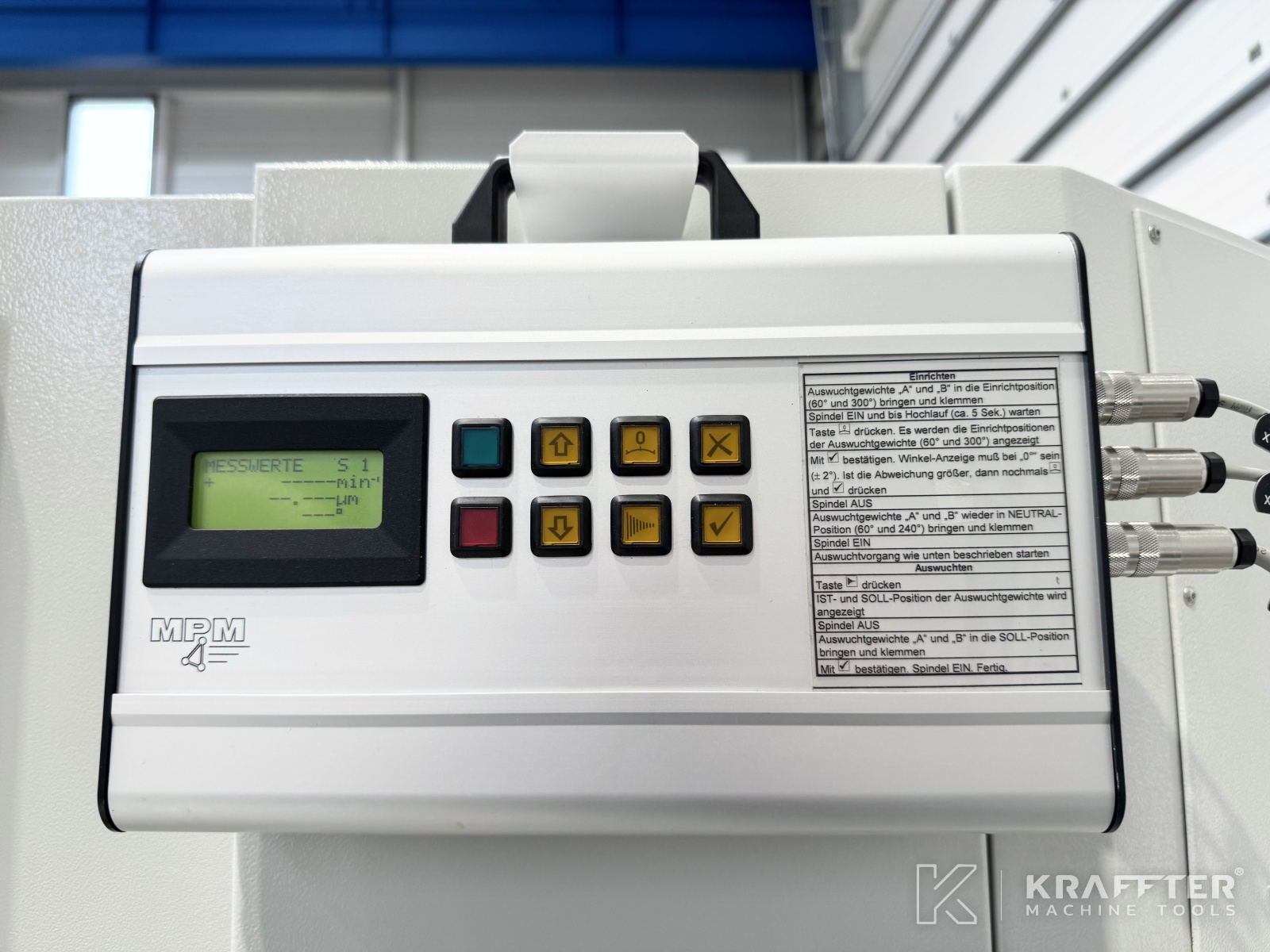

x1 semi-automatic wheel balancing device MPM type BMT100M
-

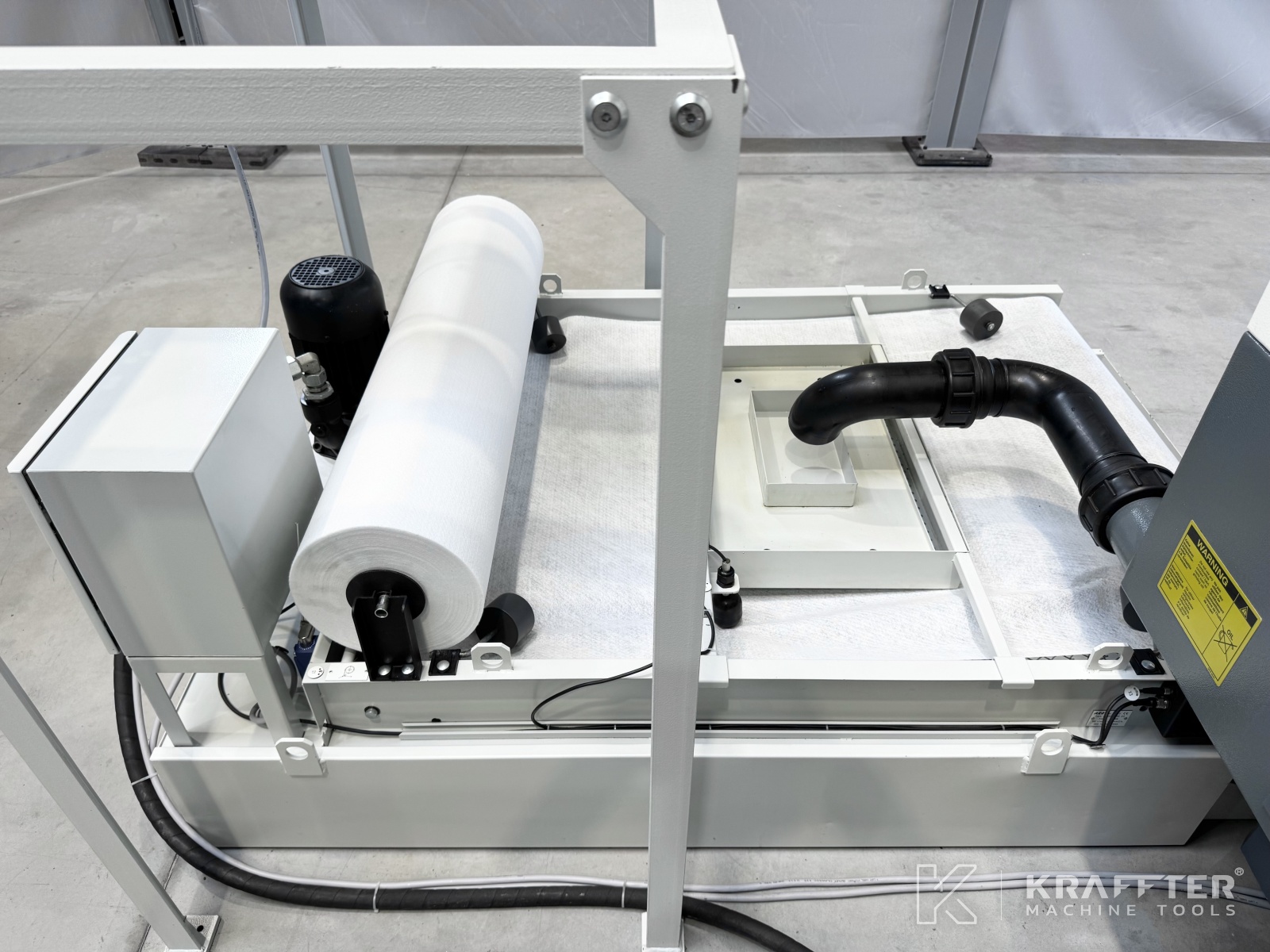

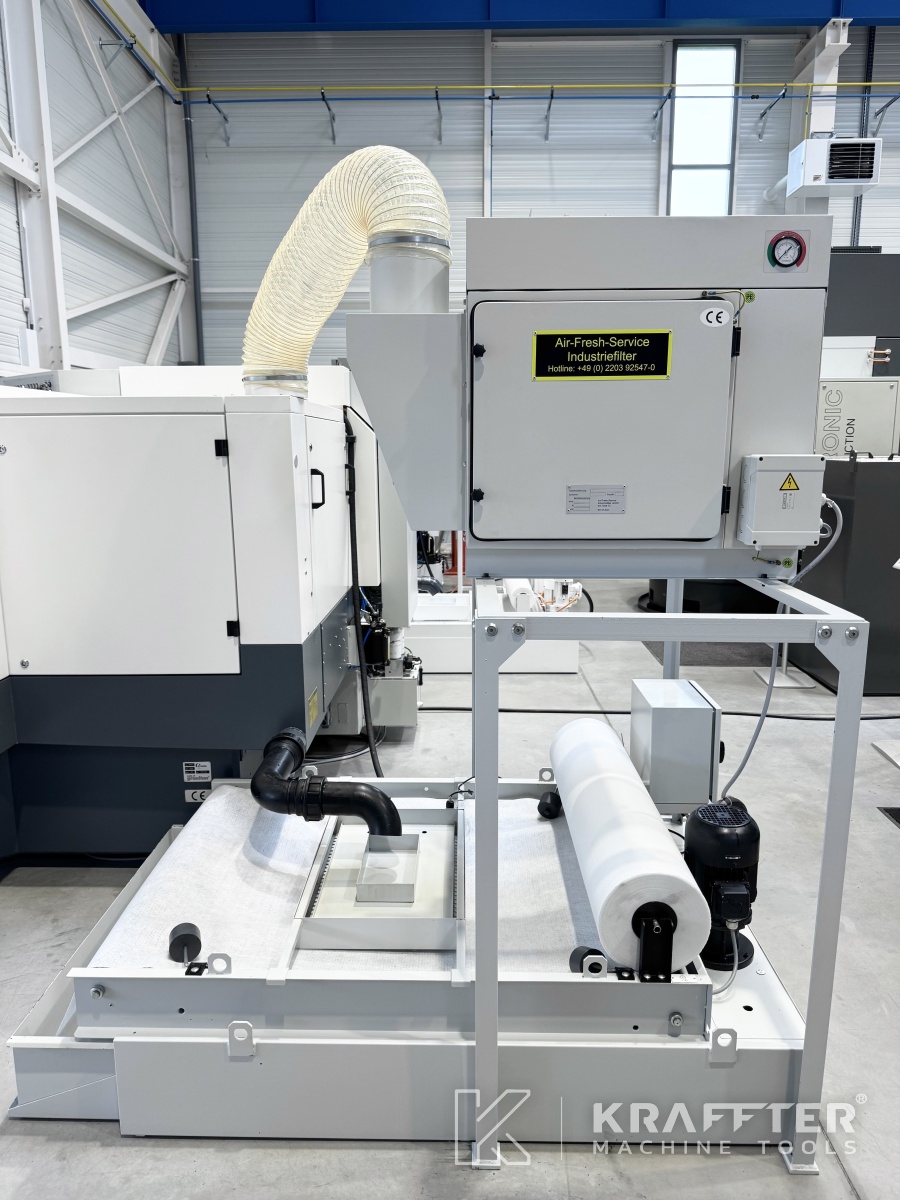

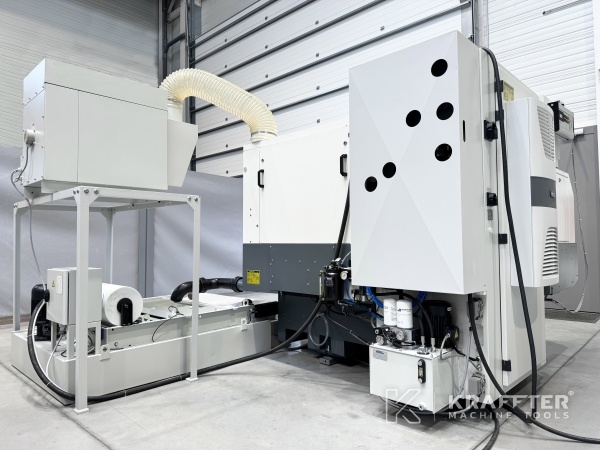

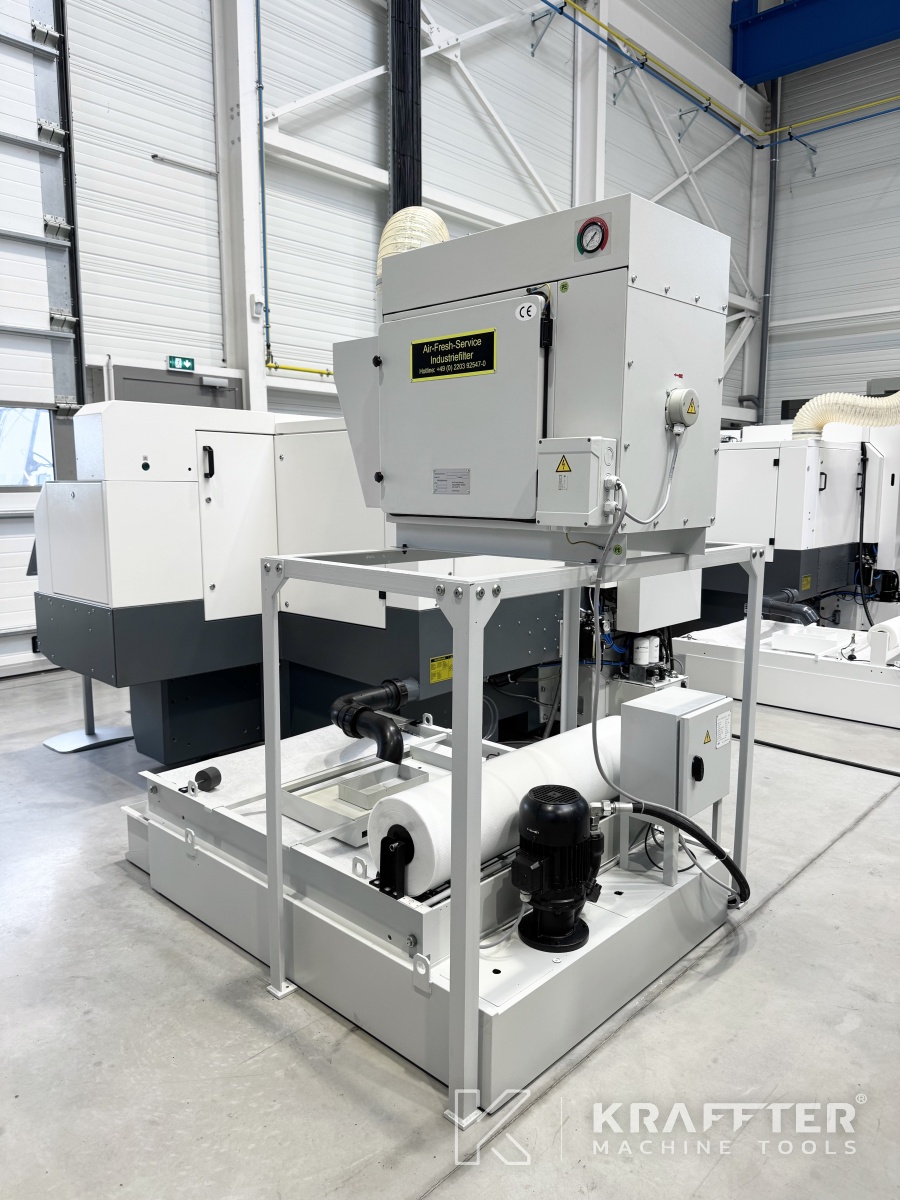

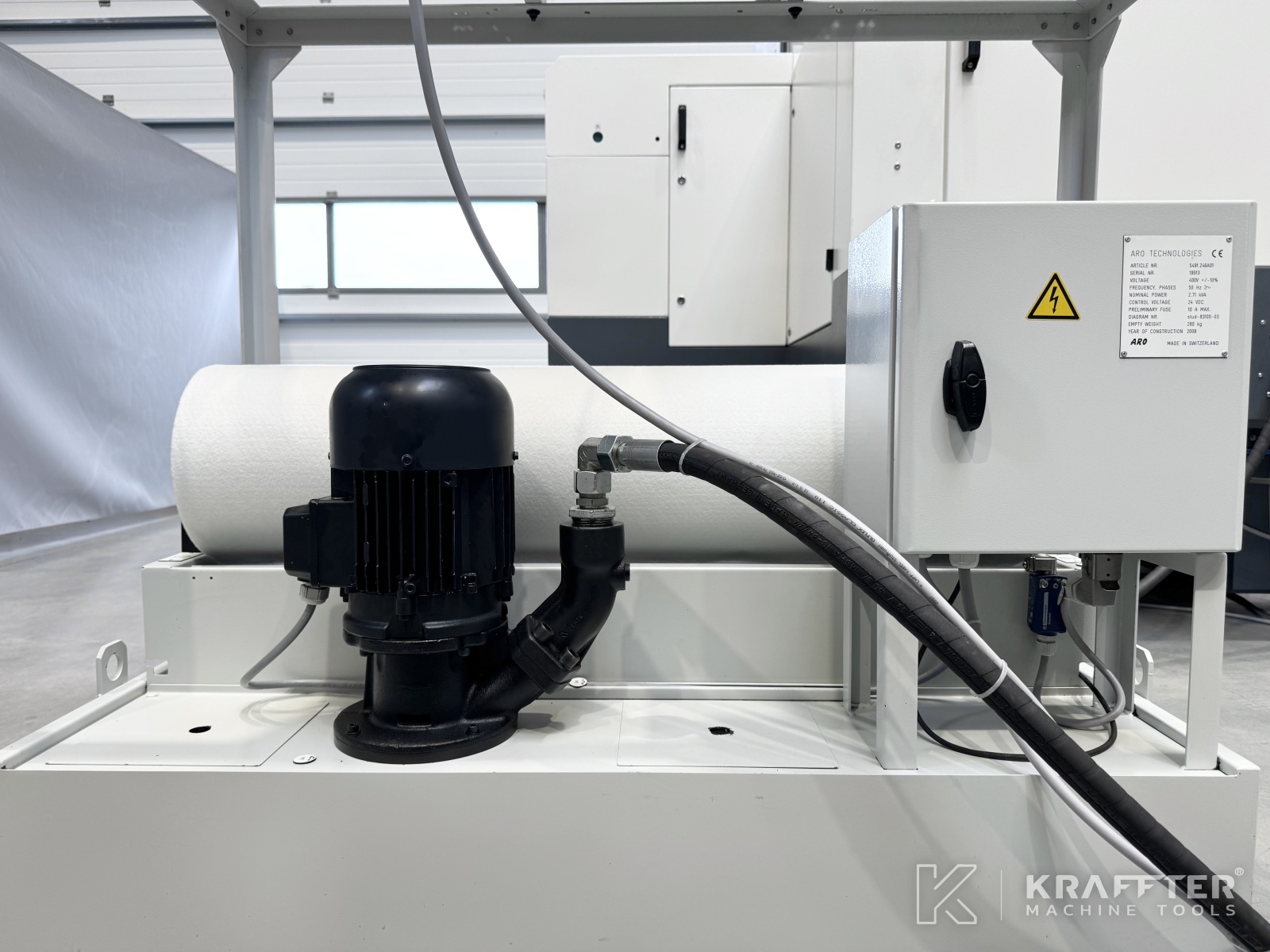

x1 paper filtration unit ARO TECHNOLOGIES type 5491.246A01
-

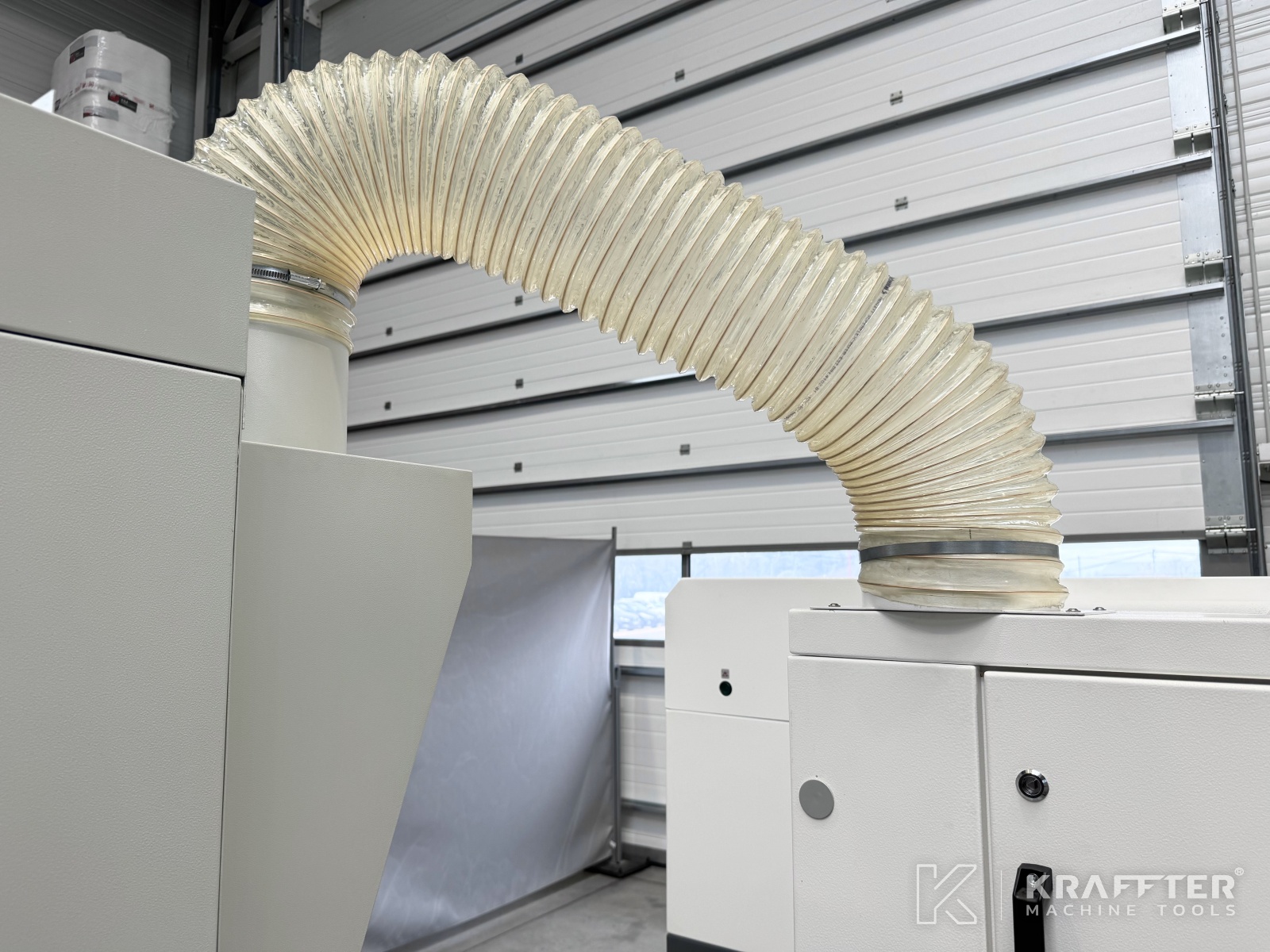

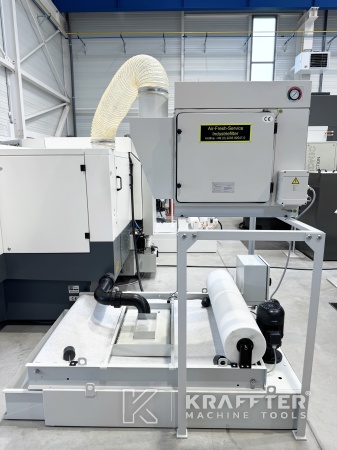

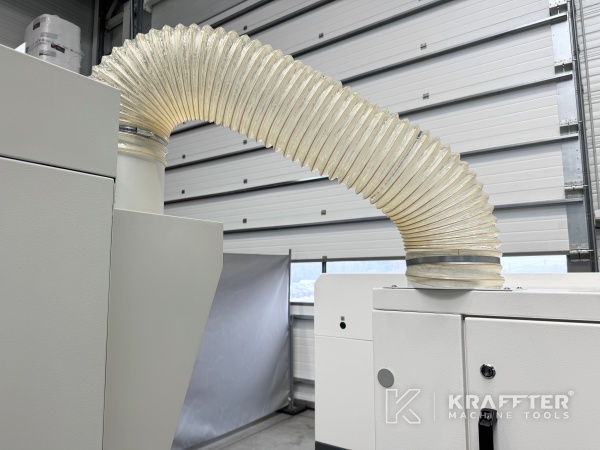

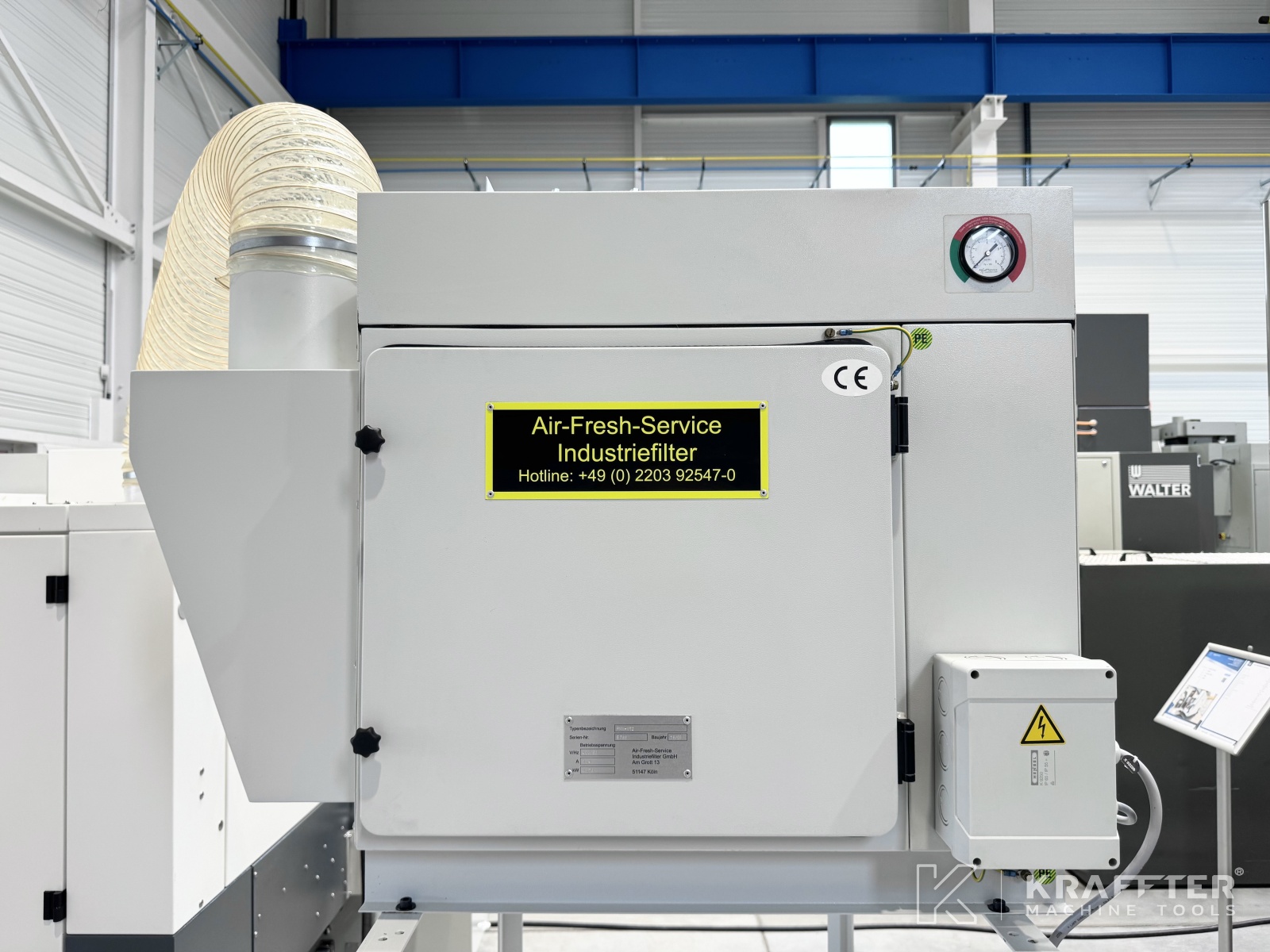

x1 mist extraction unit AIR-FRESH SERVICE type FMN-V12
-
x1 foot pedal
-

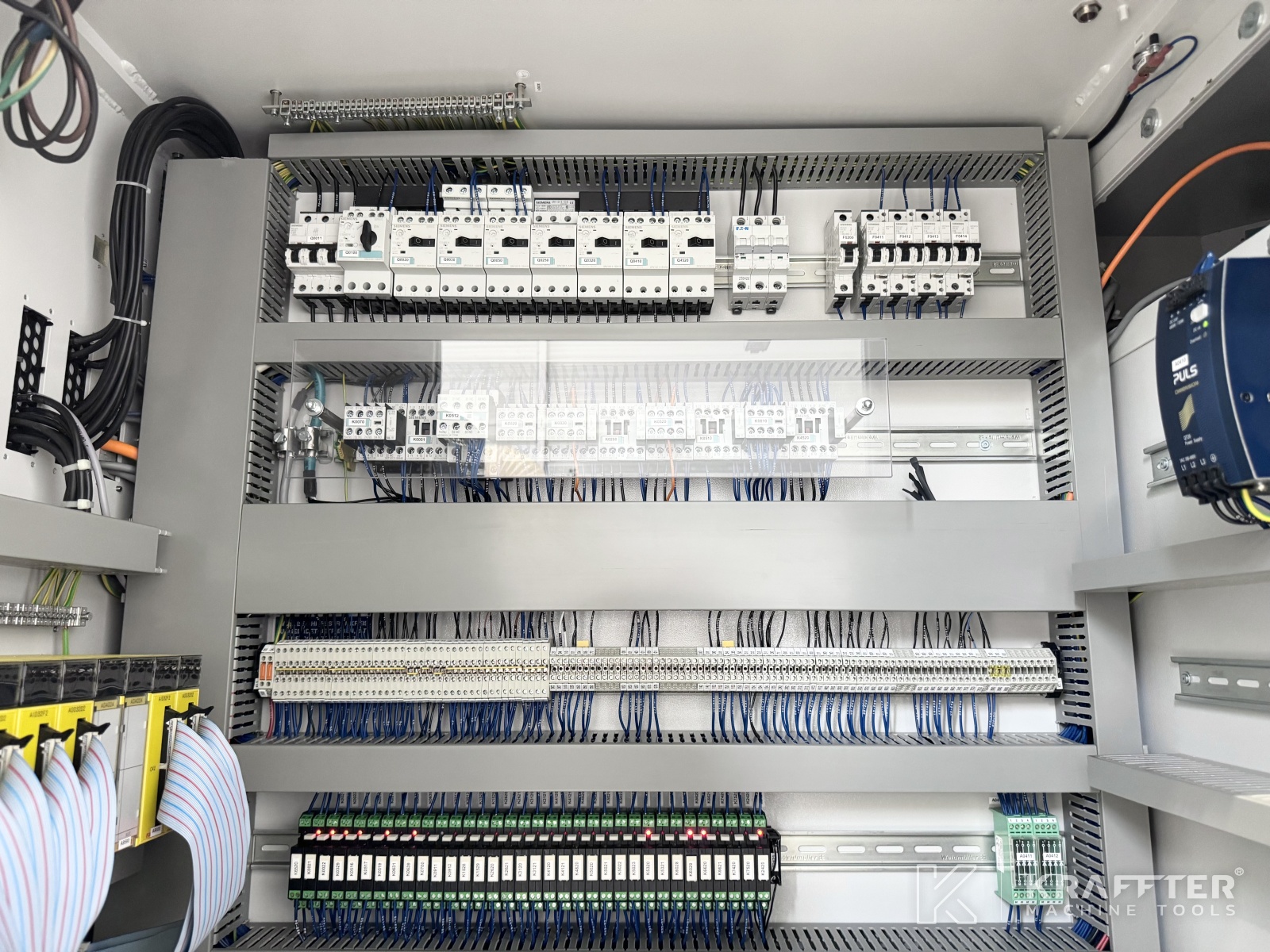

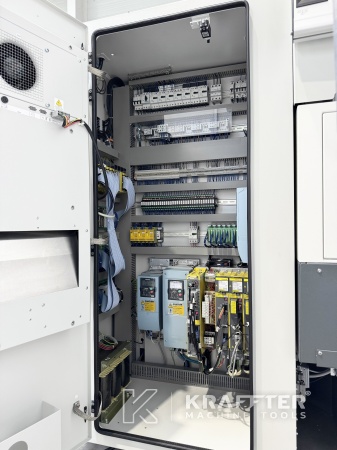

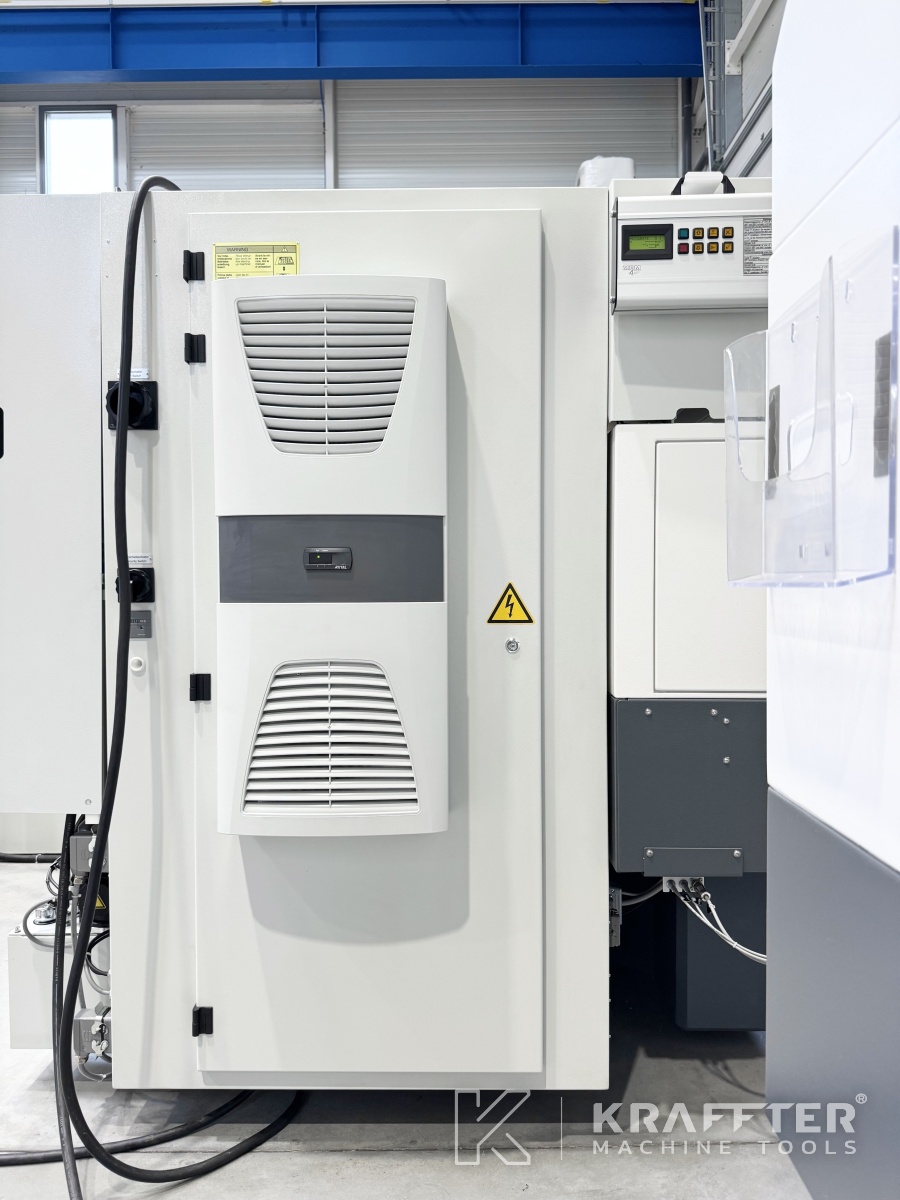

x1 electrical cabinet air conditioner
-
x4 external grinding wheel flanges
-

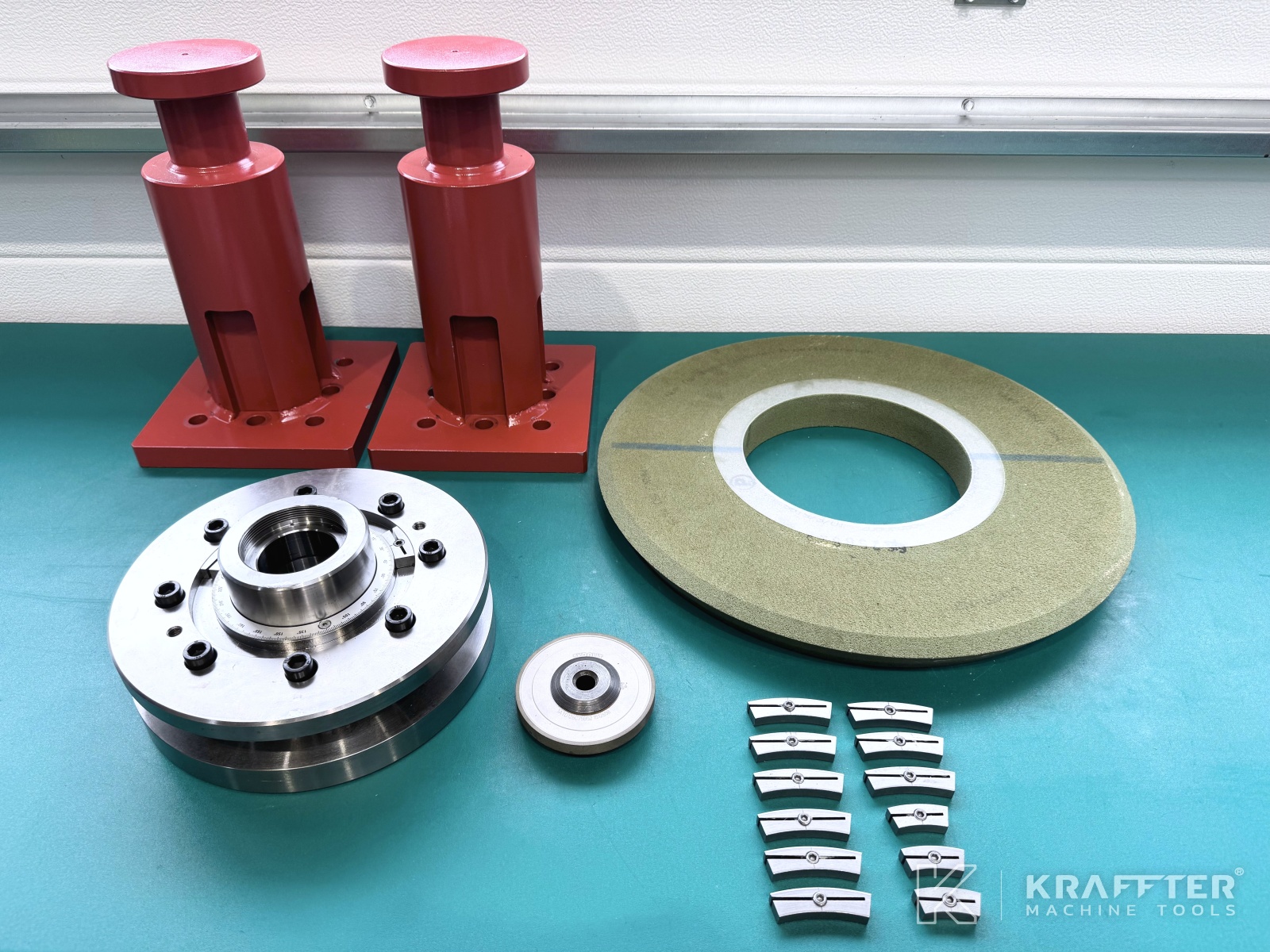

x1 set of lifting equipment
-
x1 axis bracket (for transportation of the machine)
-
x1 set of operating manuals (French, English, and German)
