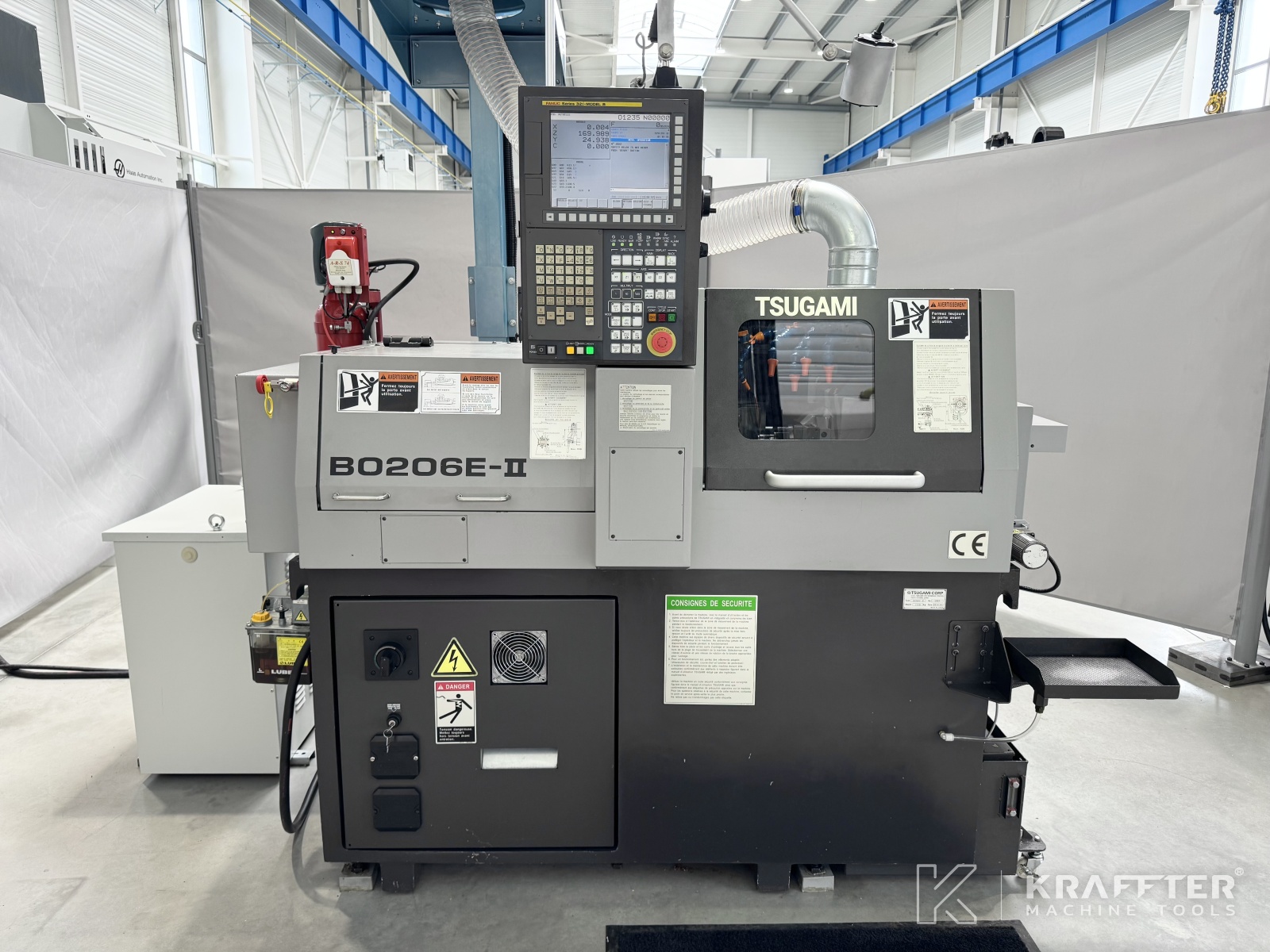

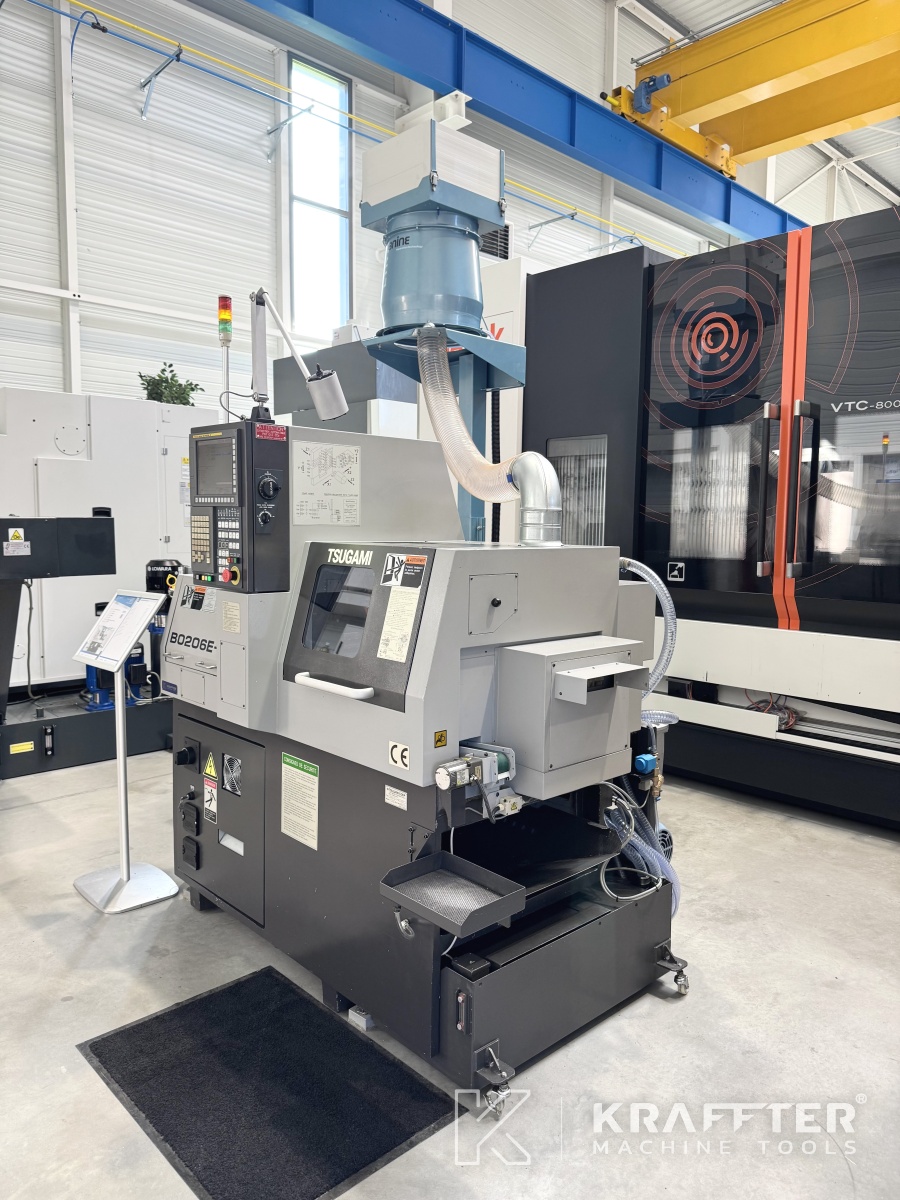

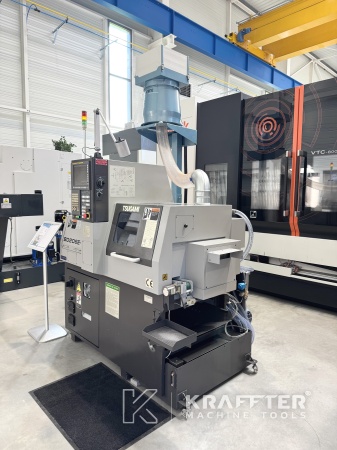

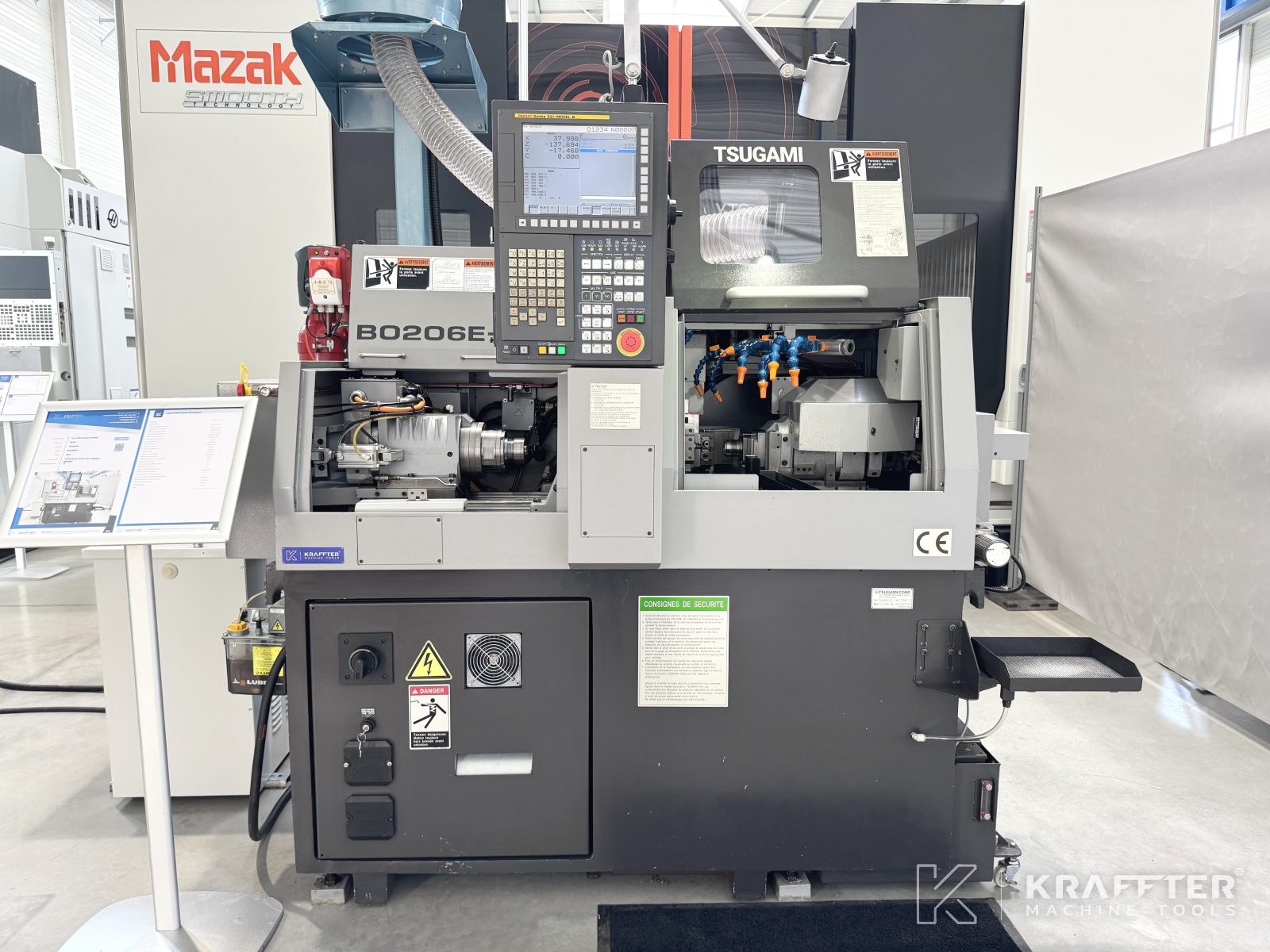

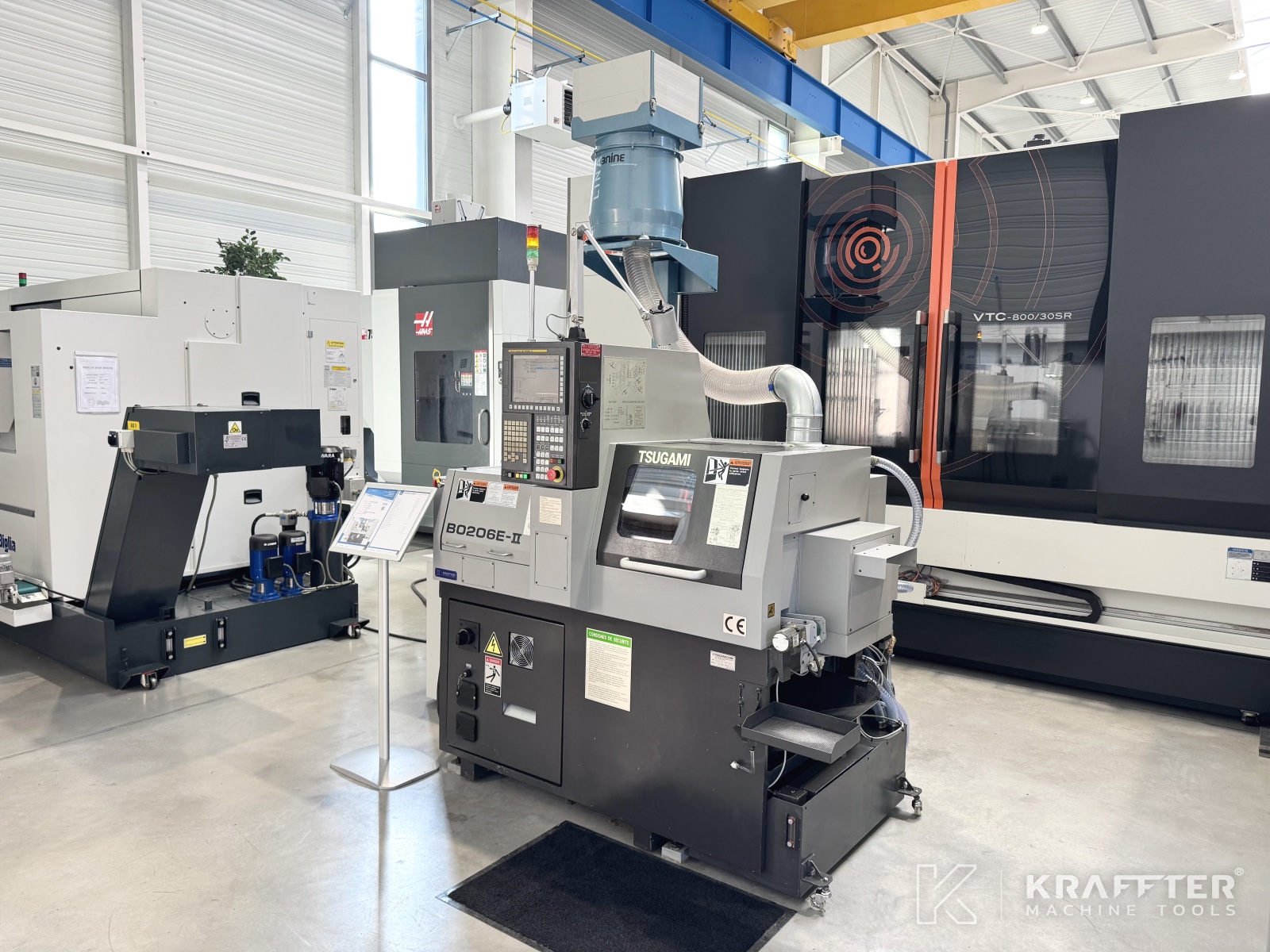

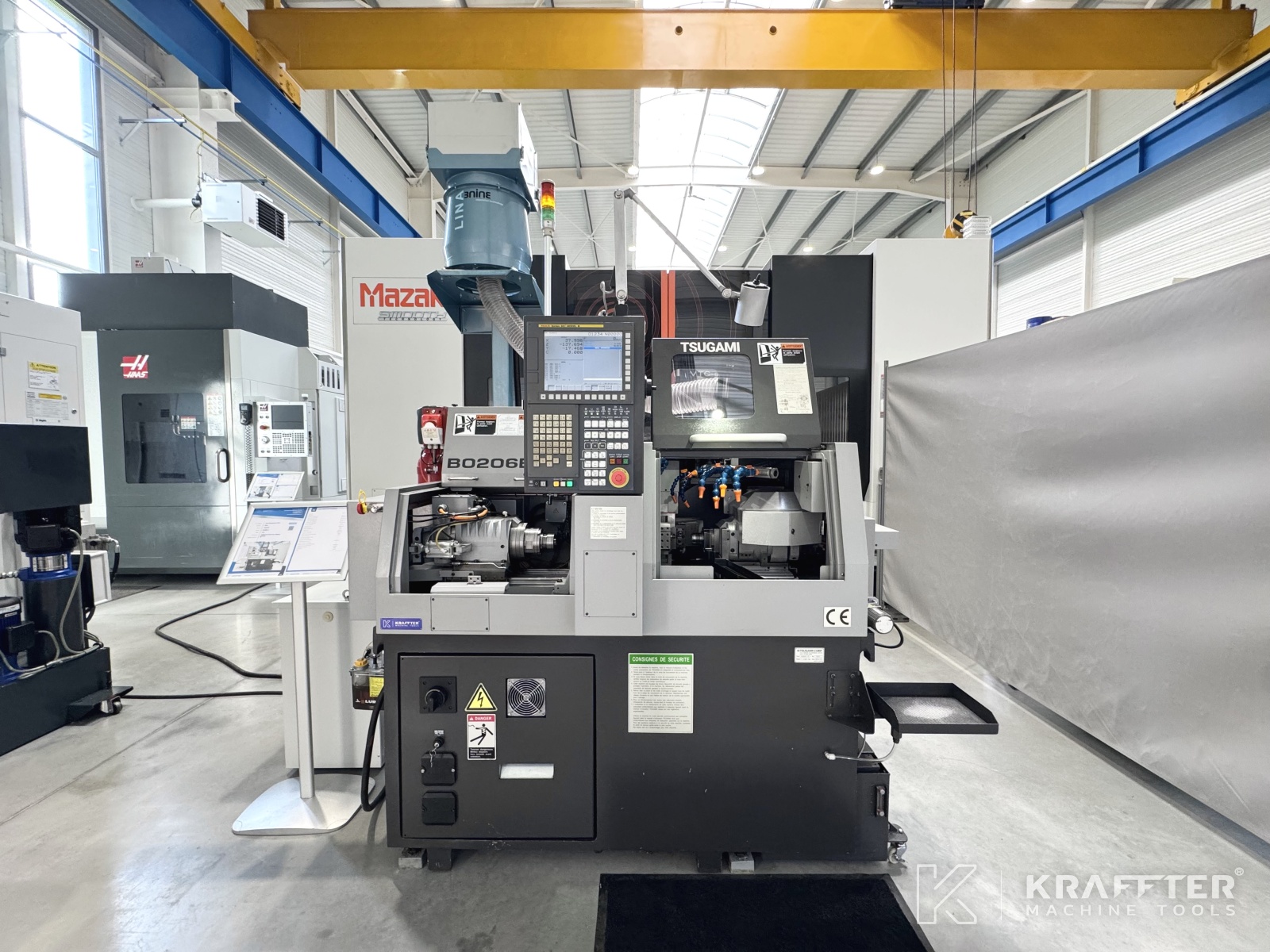

Tipo de máquina : Torno cabezal movil
Marca : TSUGAMI
N° de stock: 90181

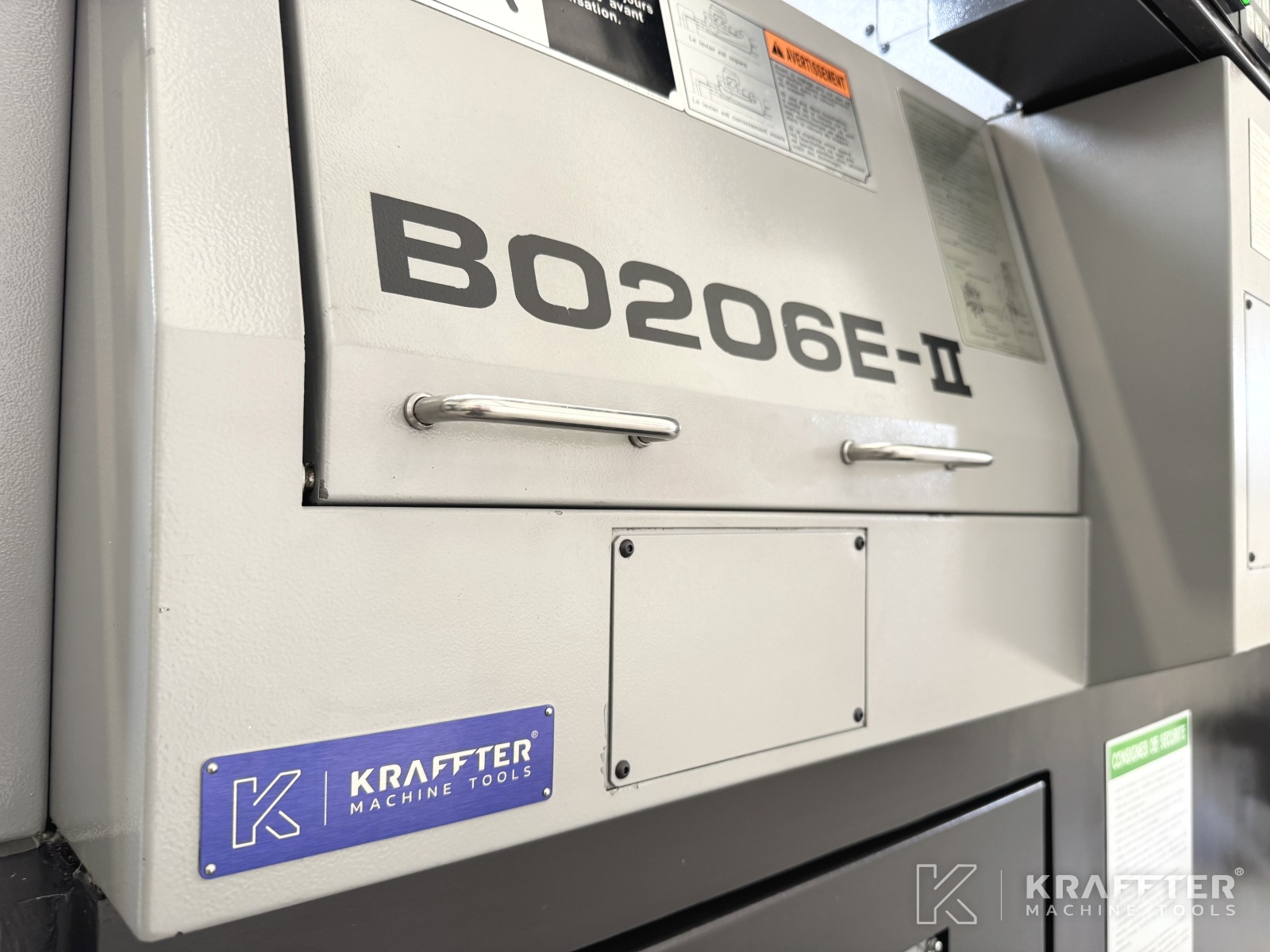

Modelo : B0206E-II
Año : 2014
Ubicación : 73240 Saint-Genix-les-Villages, FRANCE
Descargar ficha técnica
Espere por favorSolicitar presupuesto
Especificaciones técnicas

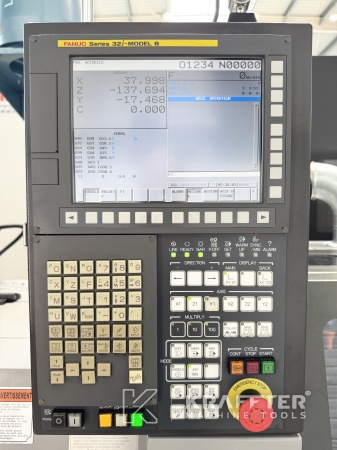

Tipo de CNC

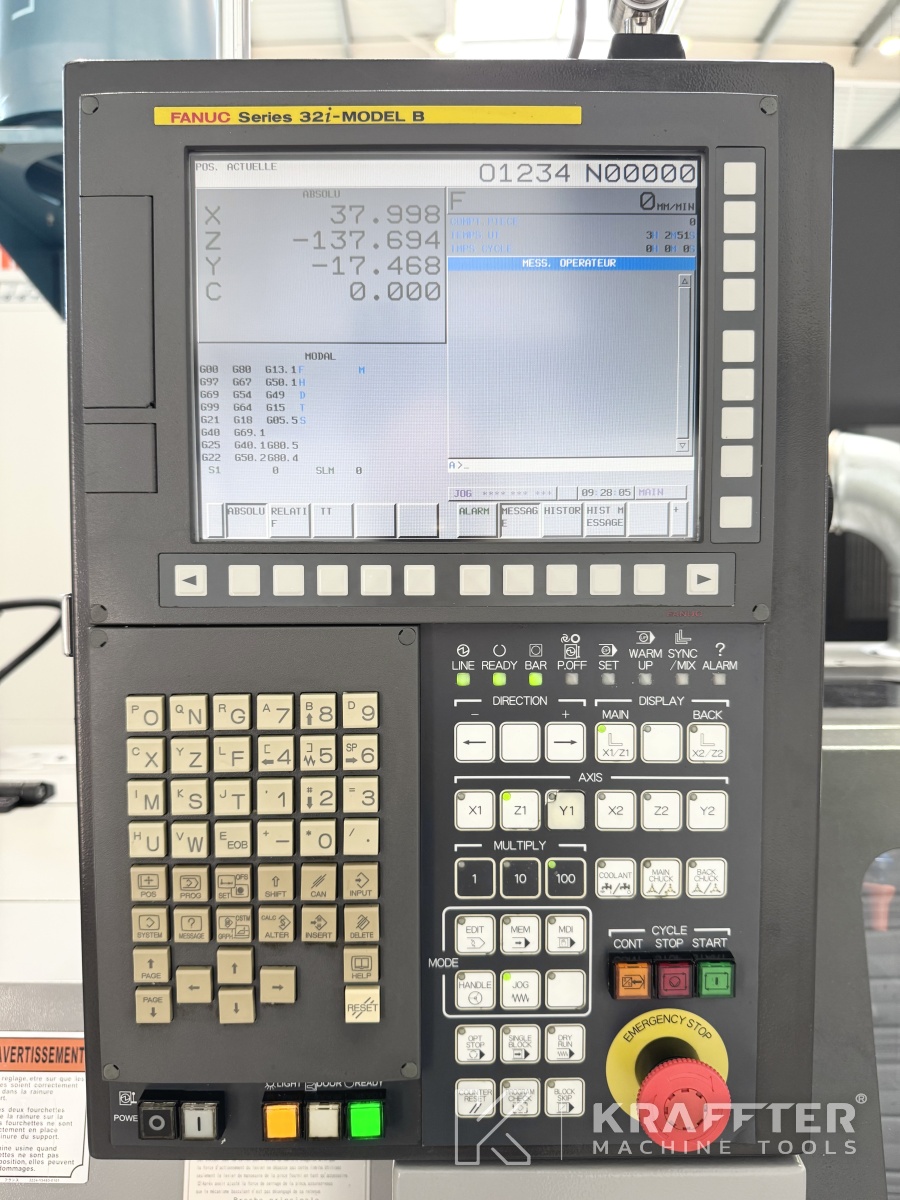

FANUC series 32i-B
Número de ejes
6
Velocidad de avance rápido eje X1
24000 [mm/min]
Velocidad de avance rápido eje X2
24000 [mm/min]
Velocidad de avance rápido eje Z1
32000 [mm/min]
Velocidad de avance rápido eje Z2
32000 [mm/min]
Velocidad de avance rápido del eje Y1
15000 [mm/min]
Velocidad de avance rápido eje Y2
15000 [mm/min]
Diámetro máx. en barra
20 [mm]
Velocidad mínima del husillo
200 [rpm]
Velocidad máxima del husillo
10000 [rpm]
Precisión de indexación del eje C
0.001 [°]
Potencia del husillo
3.7 [kW]
Velocidad mínima del contrahusillo
200 [rpm]
Velocidad máx. del contrahusillo
12000 [rpm]
Precisión de indexación del eje C del contra-husillo
0.001 [°]
Potencia del contra-husillo
2.2 [kW]
Número de posiciones del dispositivo frontal
8

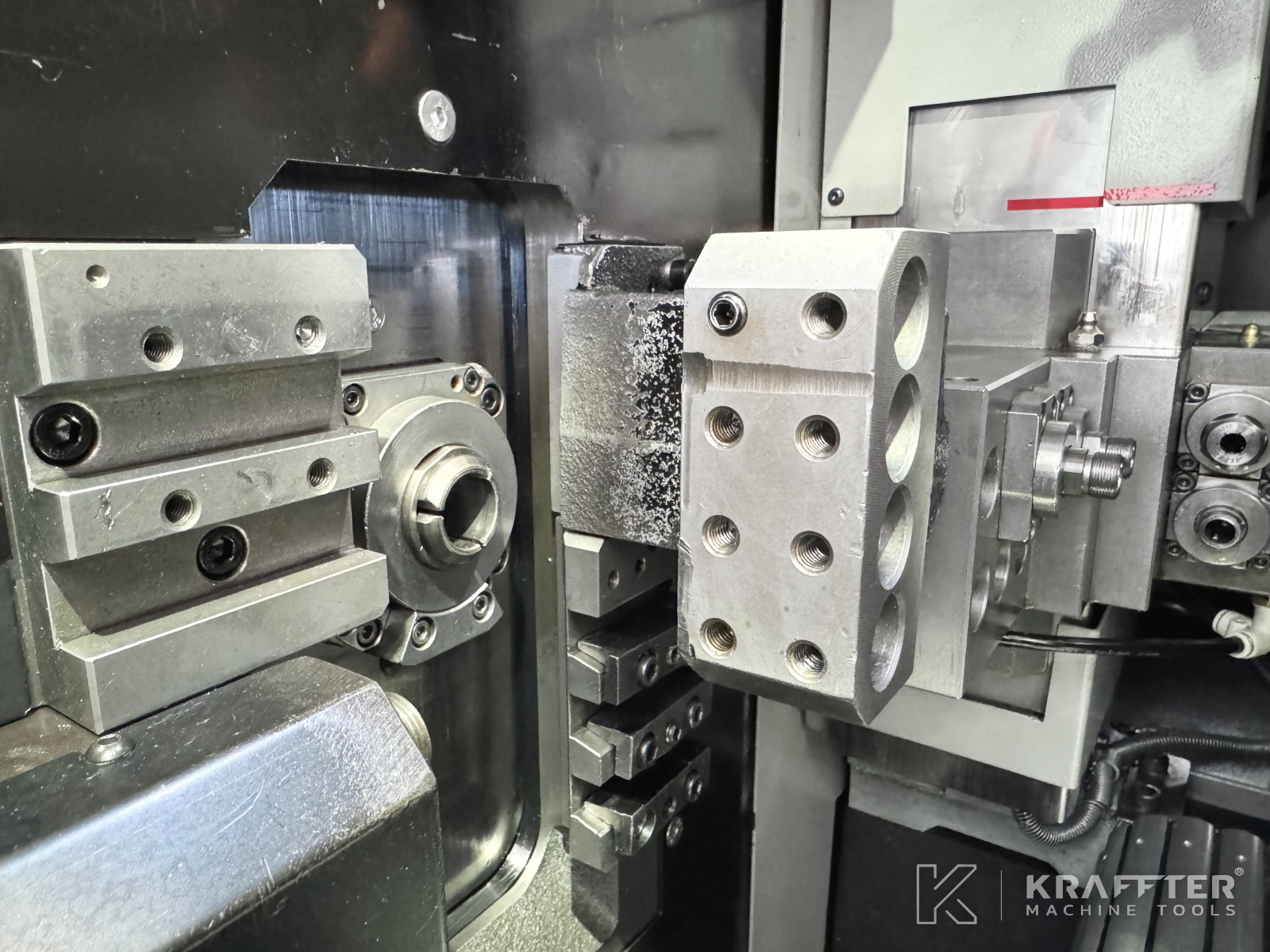

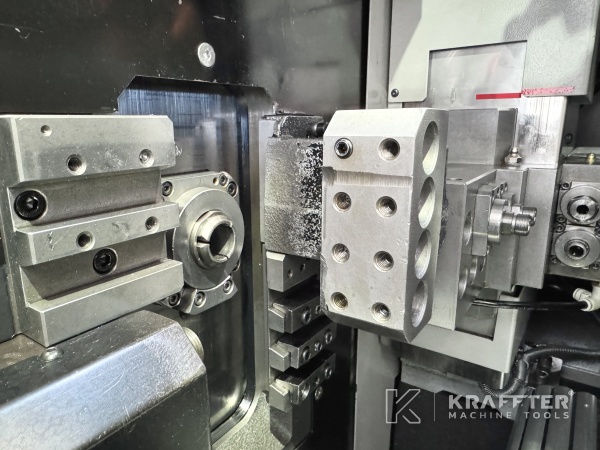

Número de posiciones de peine 1
5
Número de estaciones motorizadas – Peine 1
3
Velocidad de las herramientas motorizadas del peine 1
8000 [rpm]
Número de posiciones de retroceso
8
Número de posiciones motorizadas para contraoperación
4
Velocidad de las herramientas motorizadas de contraoperación
8000 [rpm]
Sección máxima de los portaherramientas
12 x 12 [mm]
Tiempo de trabajo
9132 [h]
Peso
1750 [Kg]
Información adicional
INCLUDED EQUIPMENT:

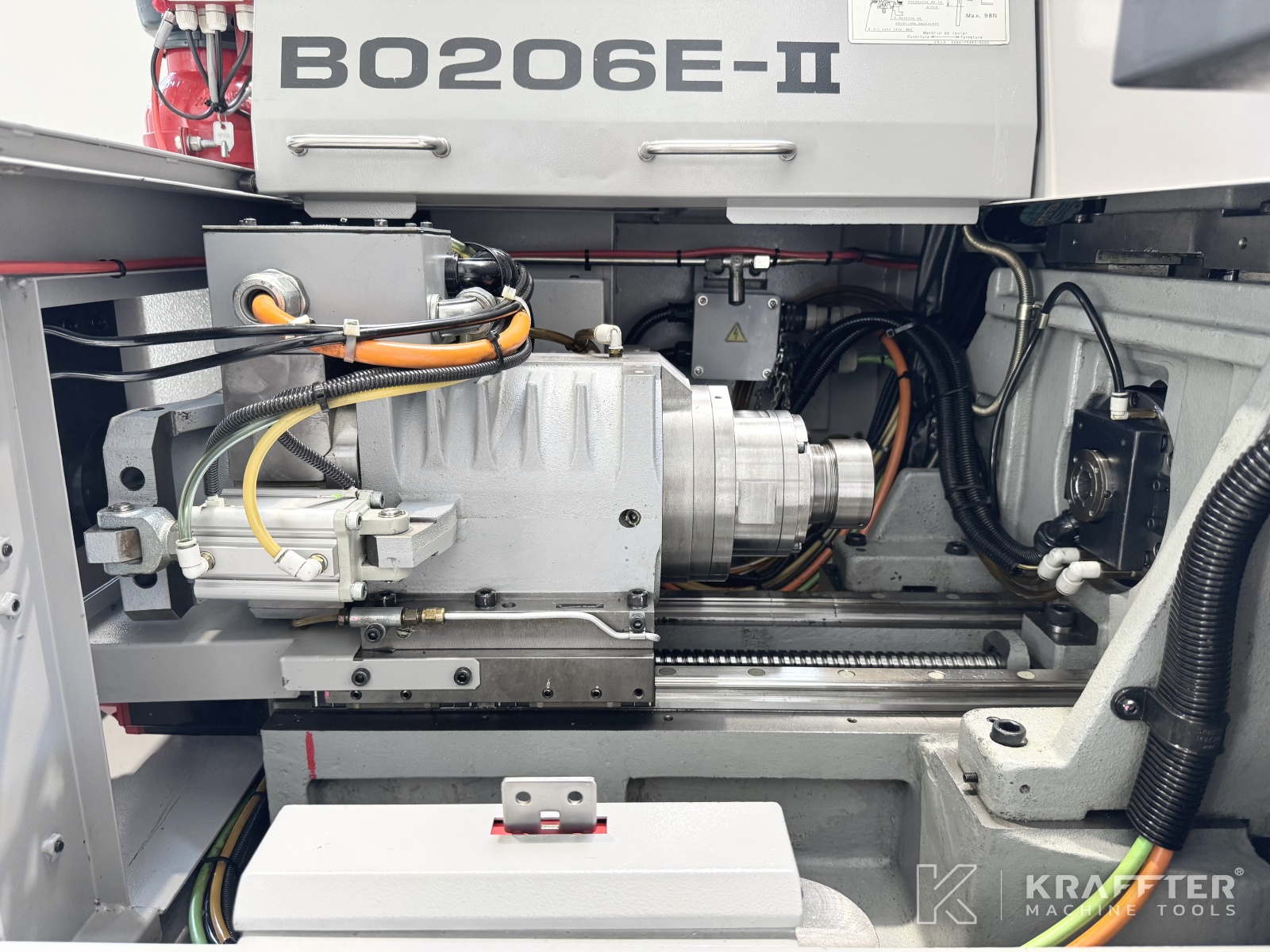

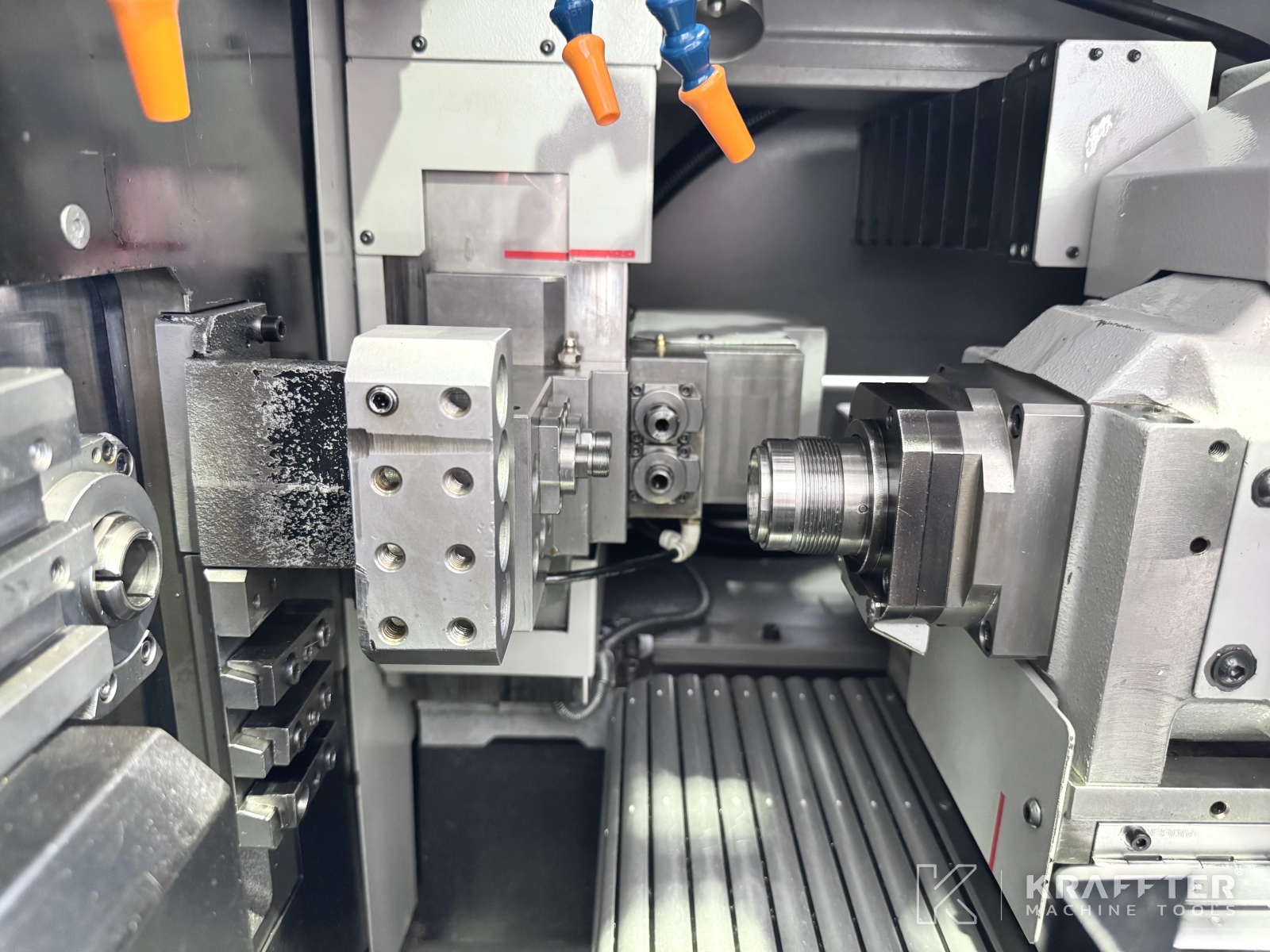

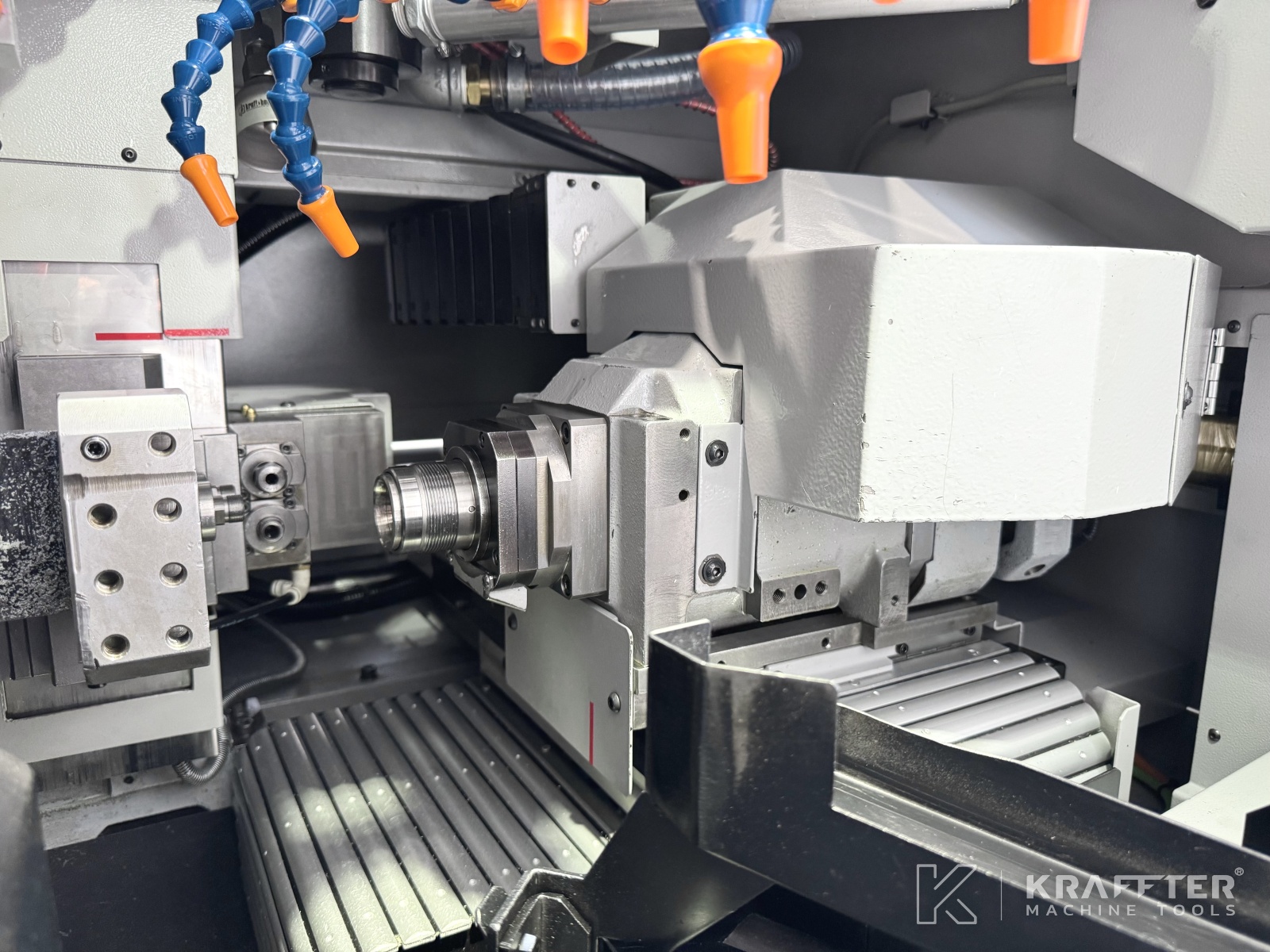

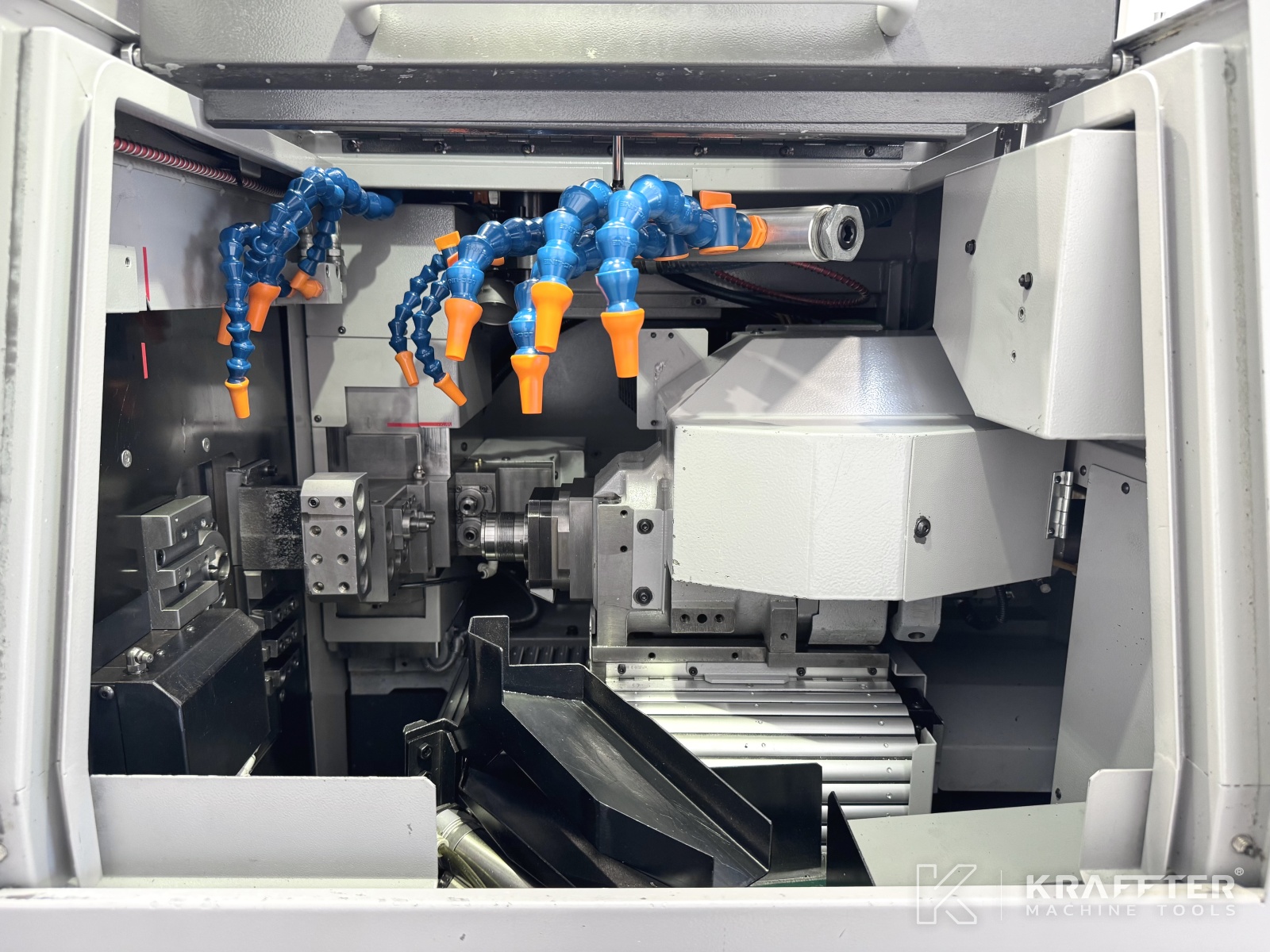

- x1 sliding headstock (direct drive)

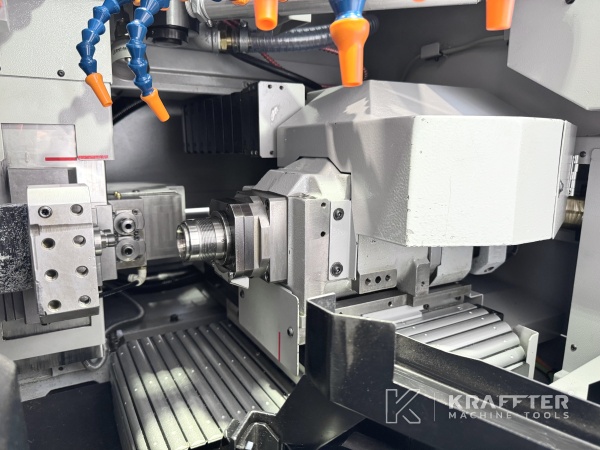

- x1 counter spindle (direct drive)

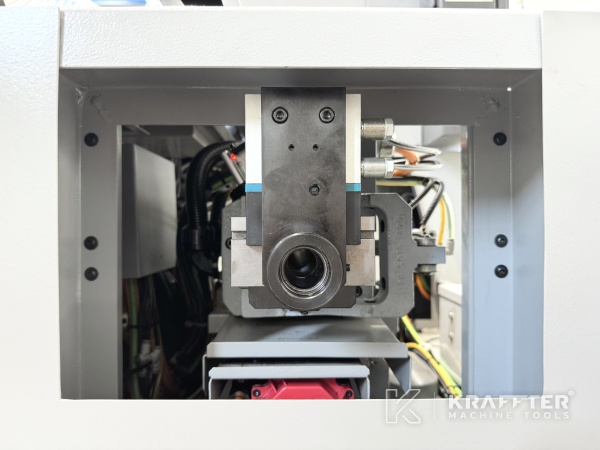

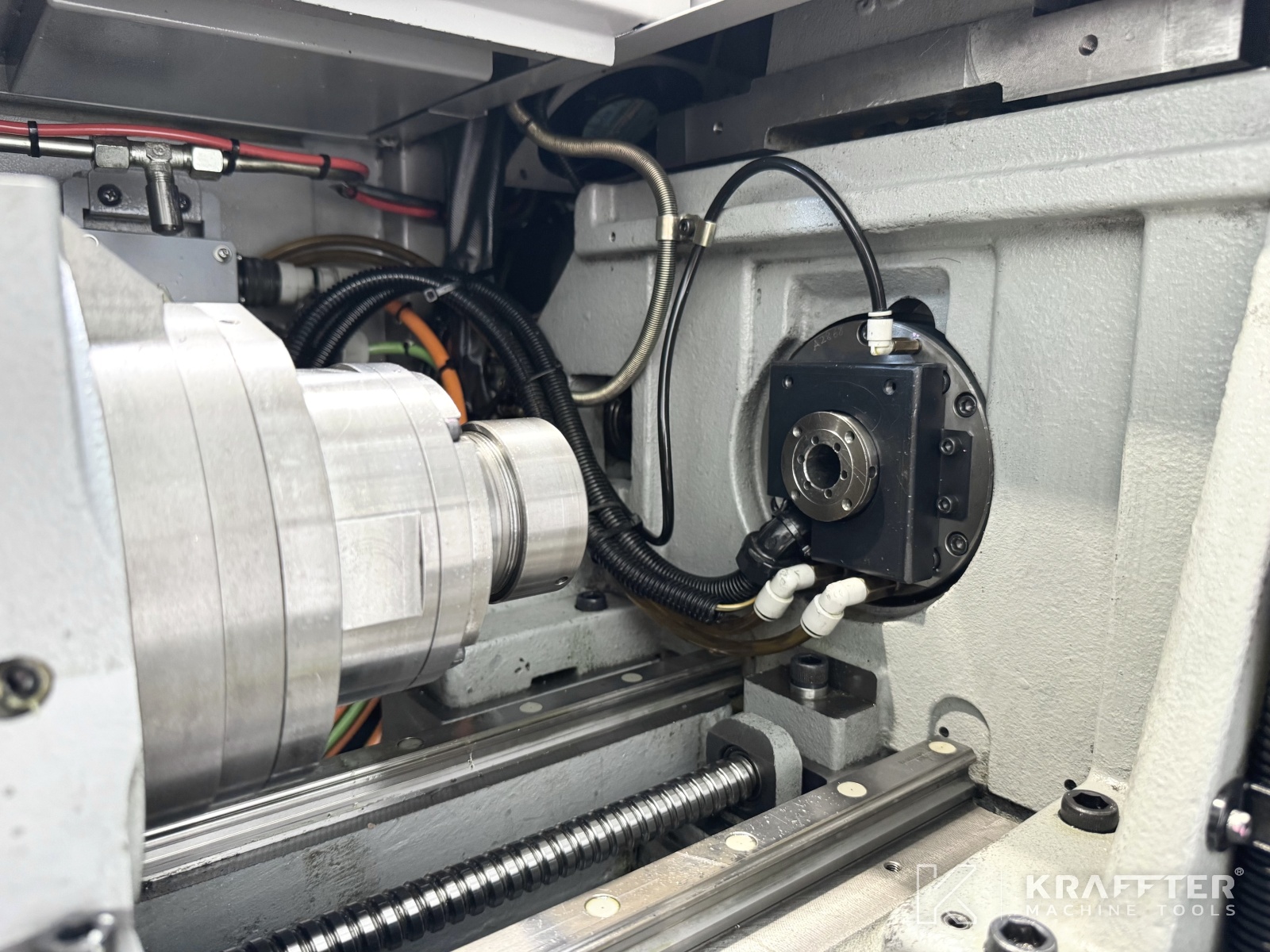

- x1 rotary guide bush (direct drive)

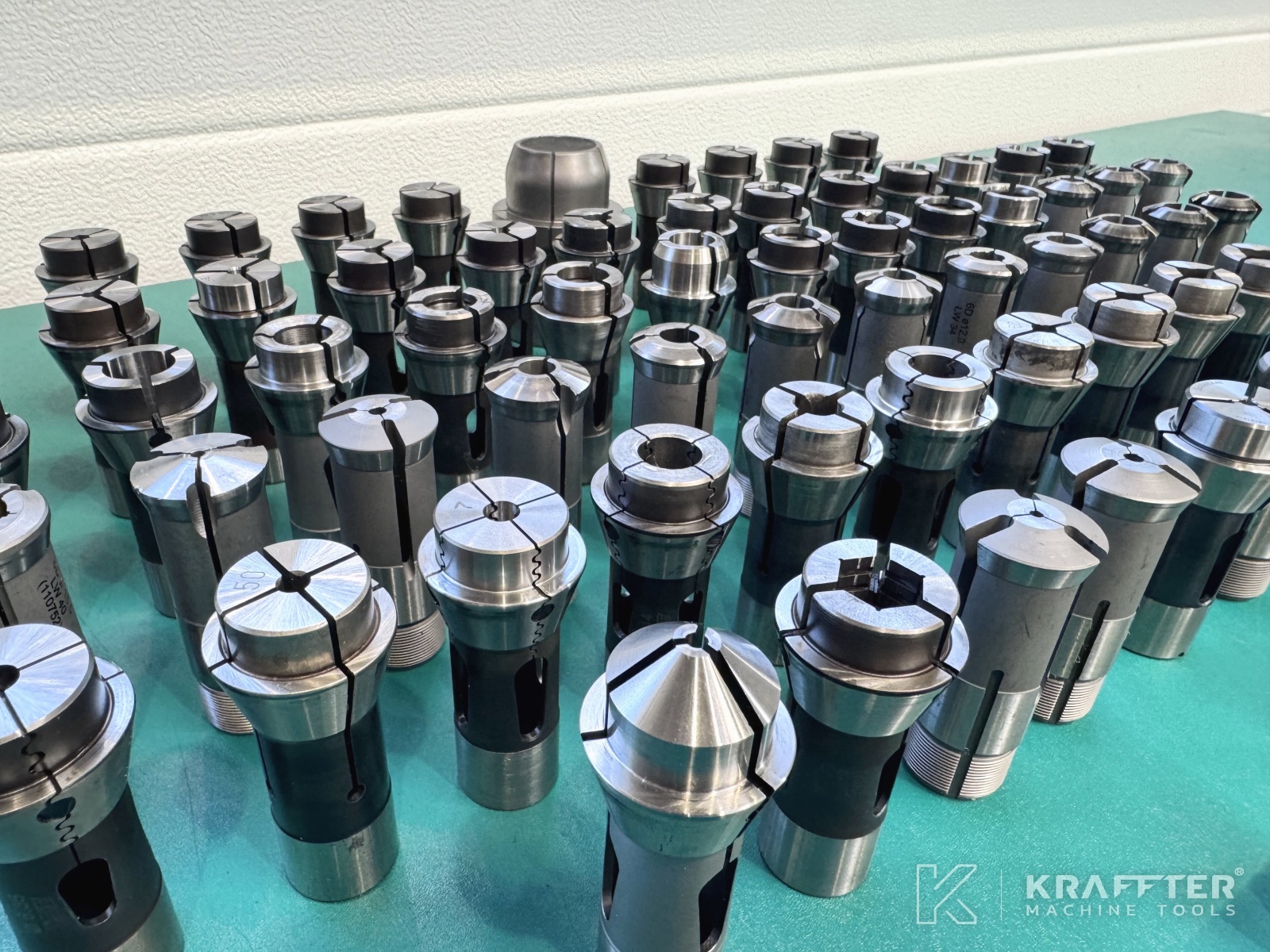

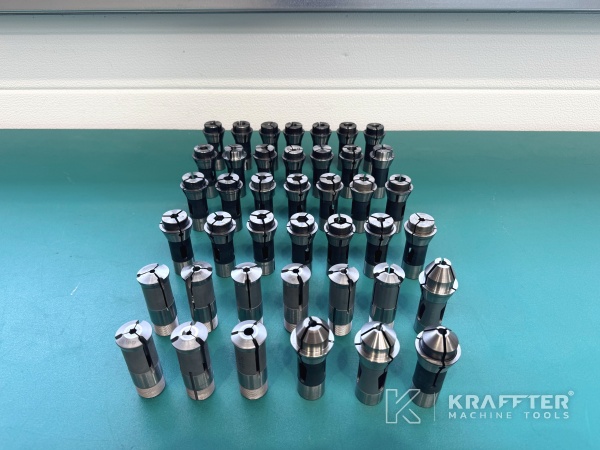

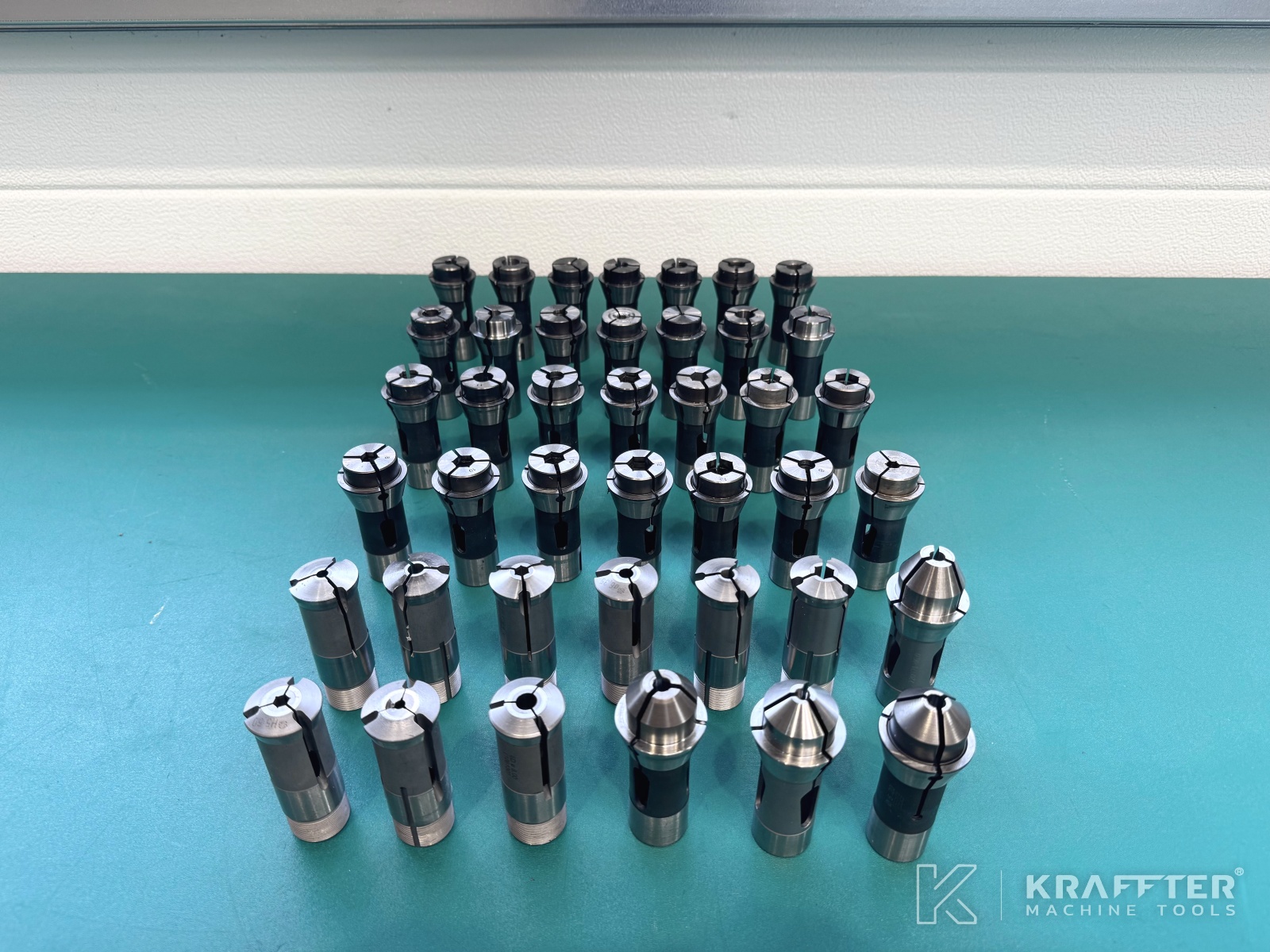

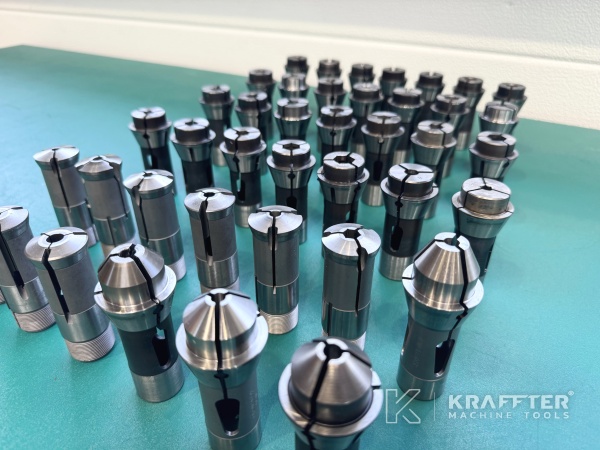

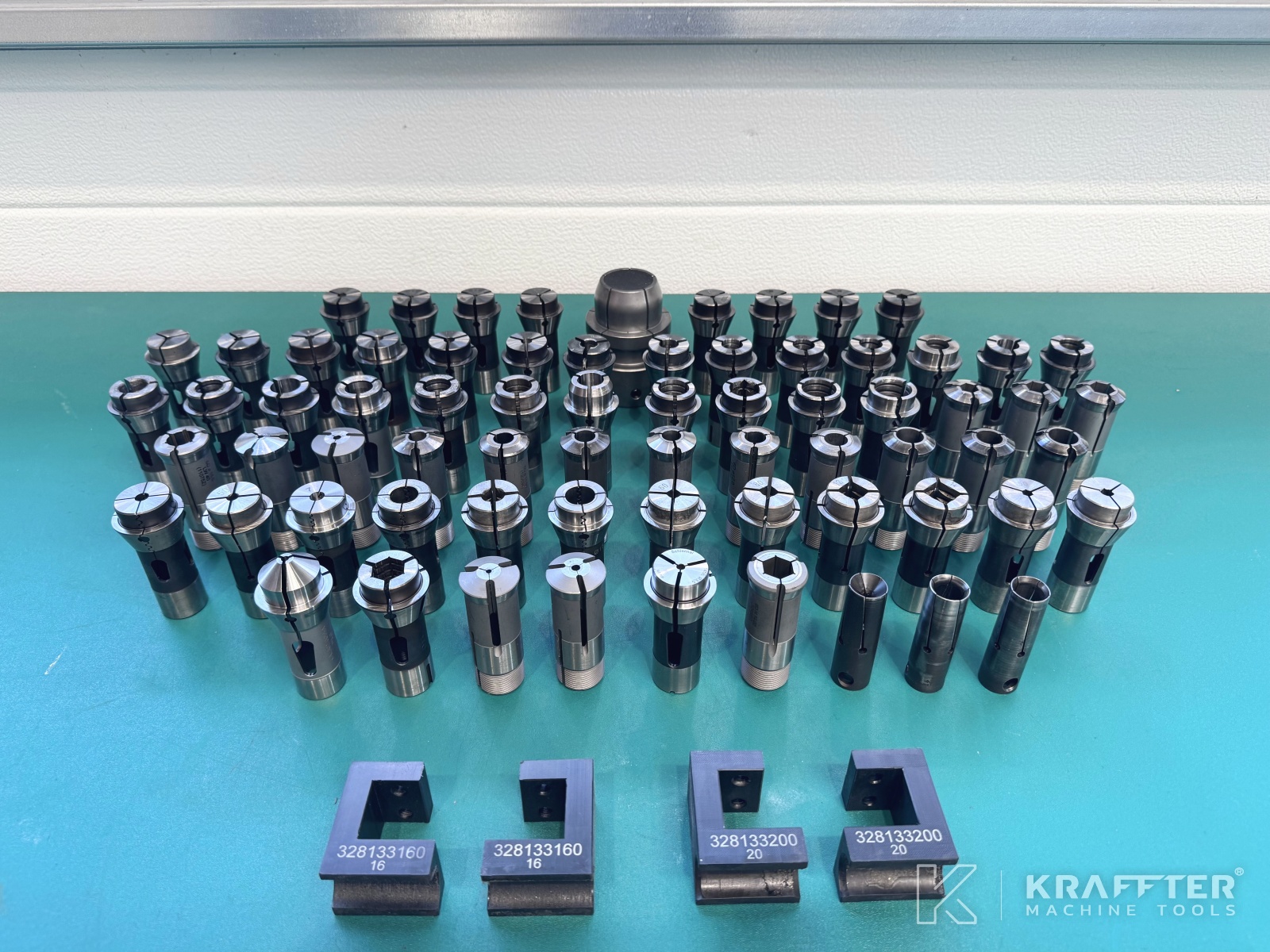

- x108 collets
- x7 live tool holders

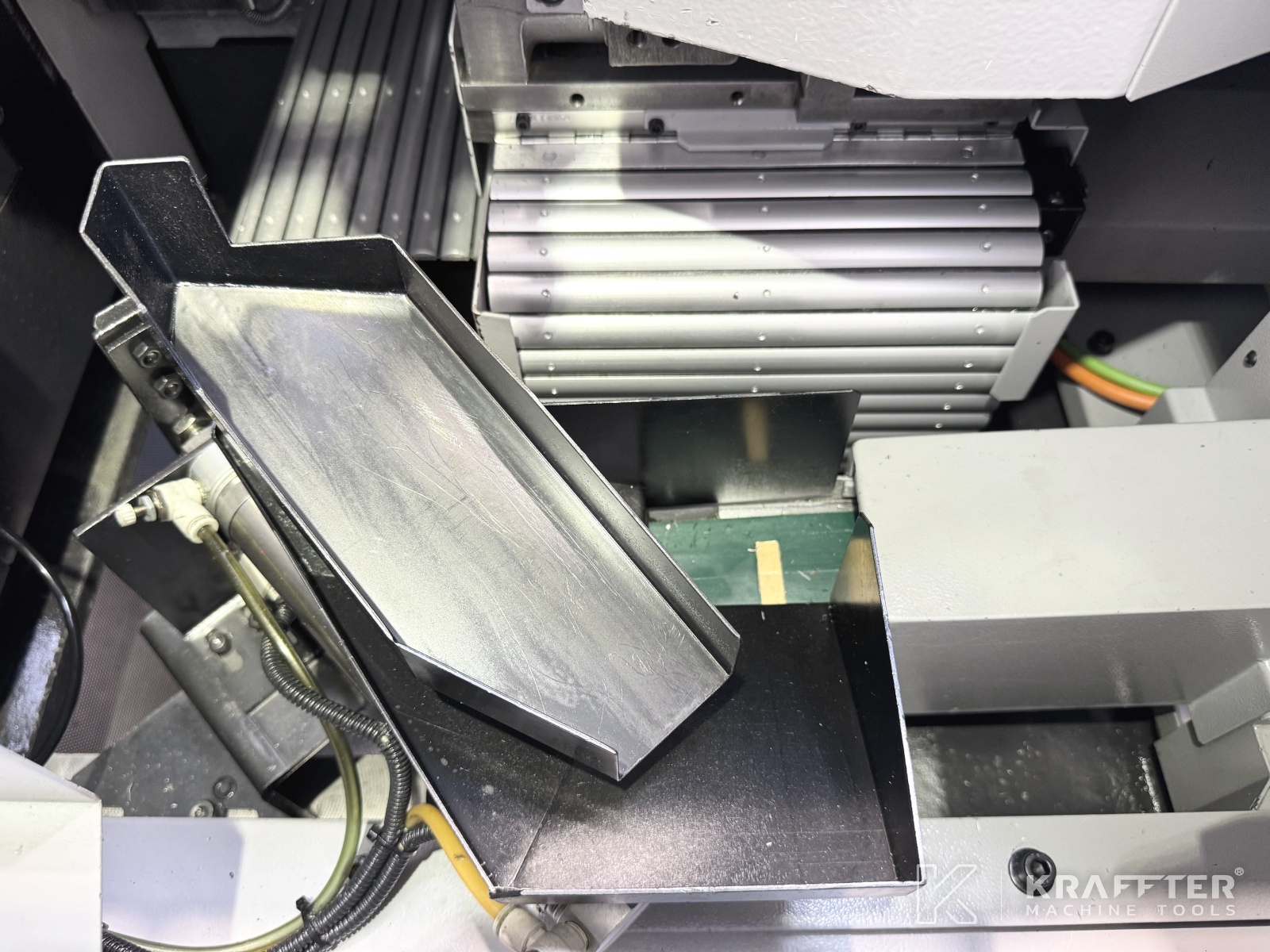

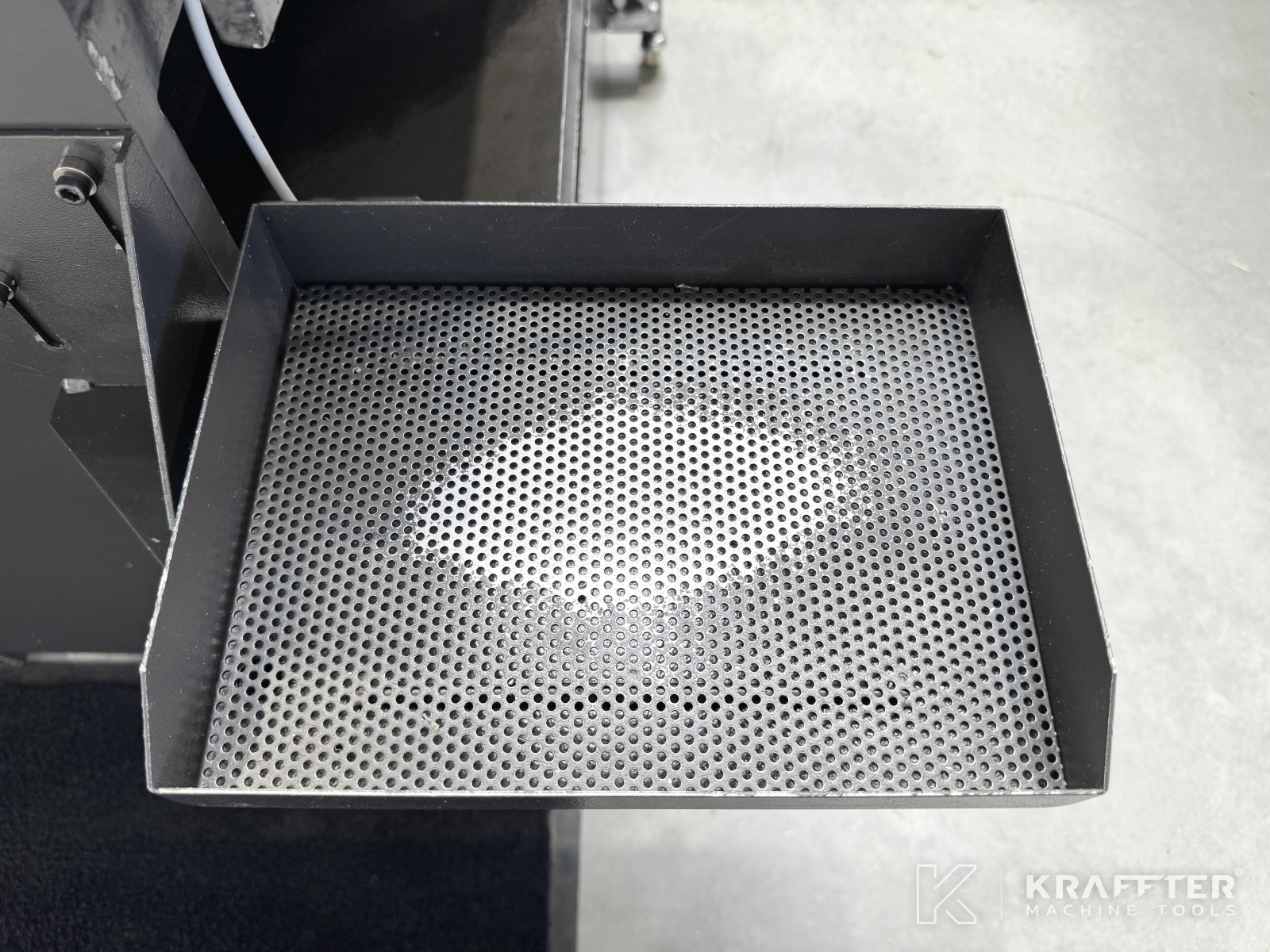

- x1 parts catcher

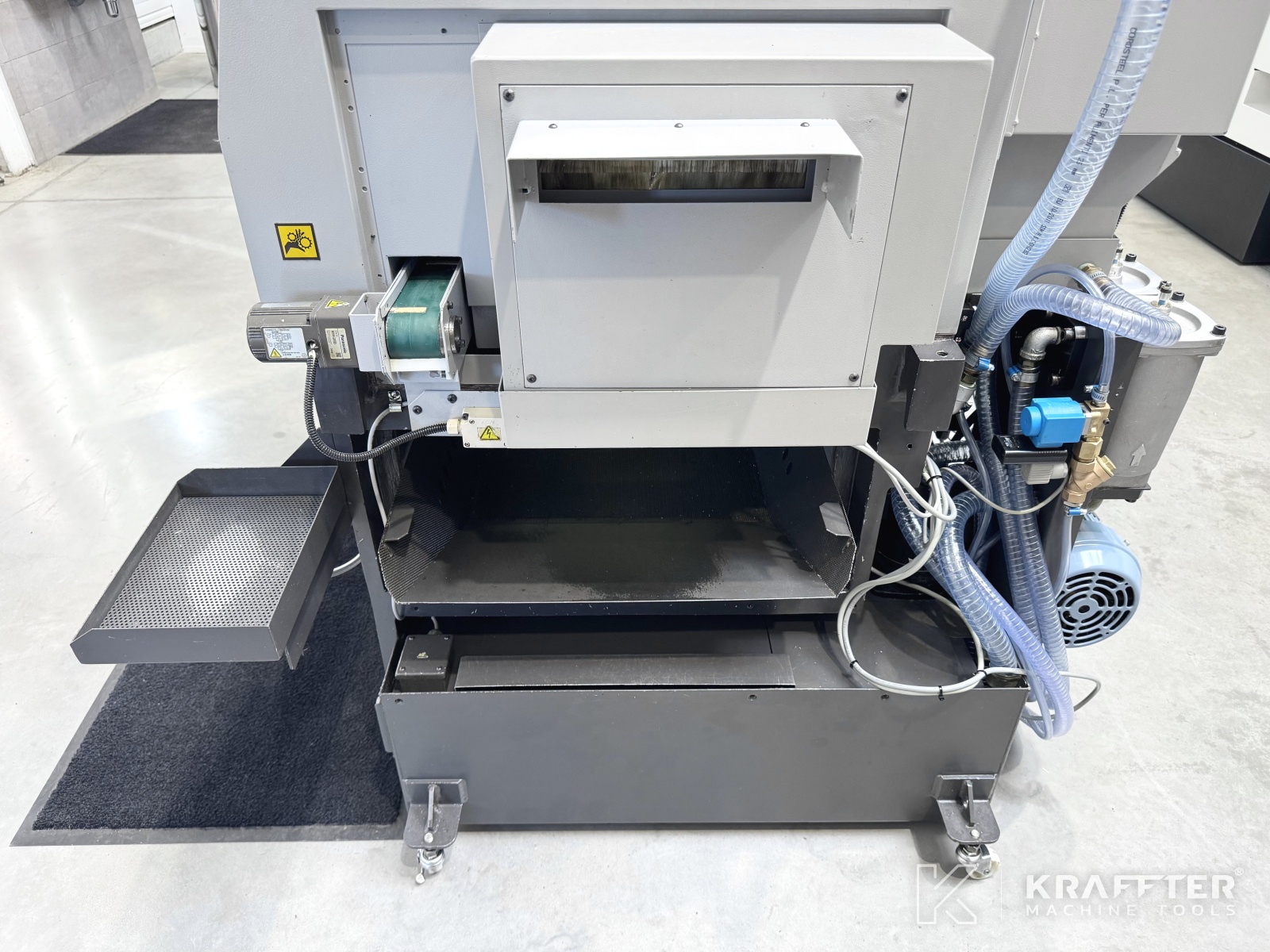

- x1 parts conveyor belt
- x1 parts ejection device

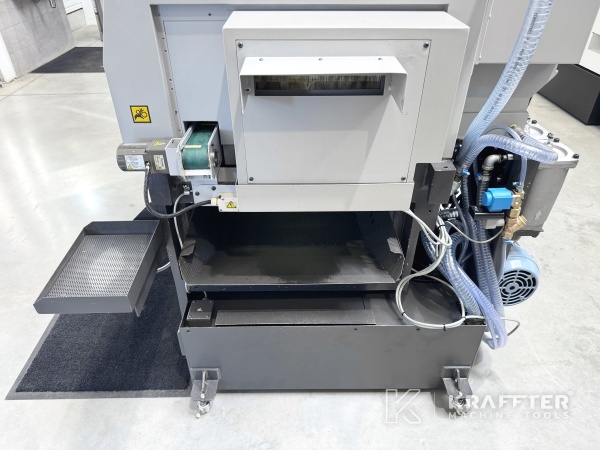

- x1 chip conveyor

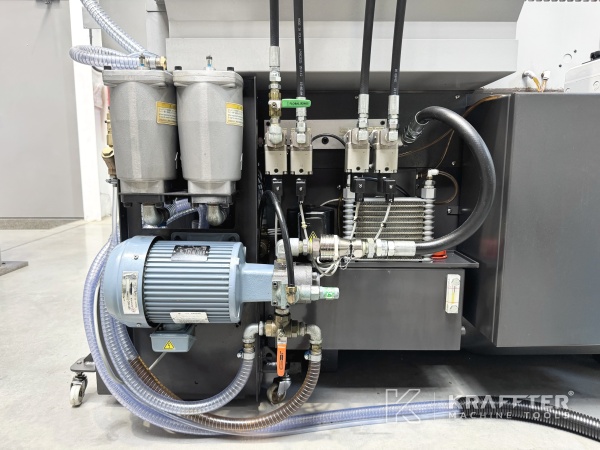

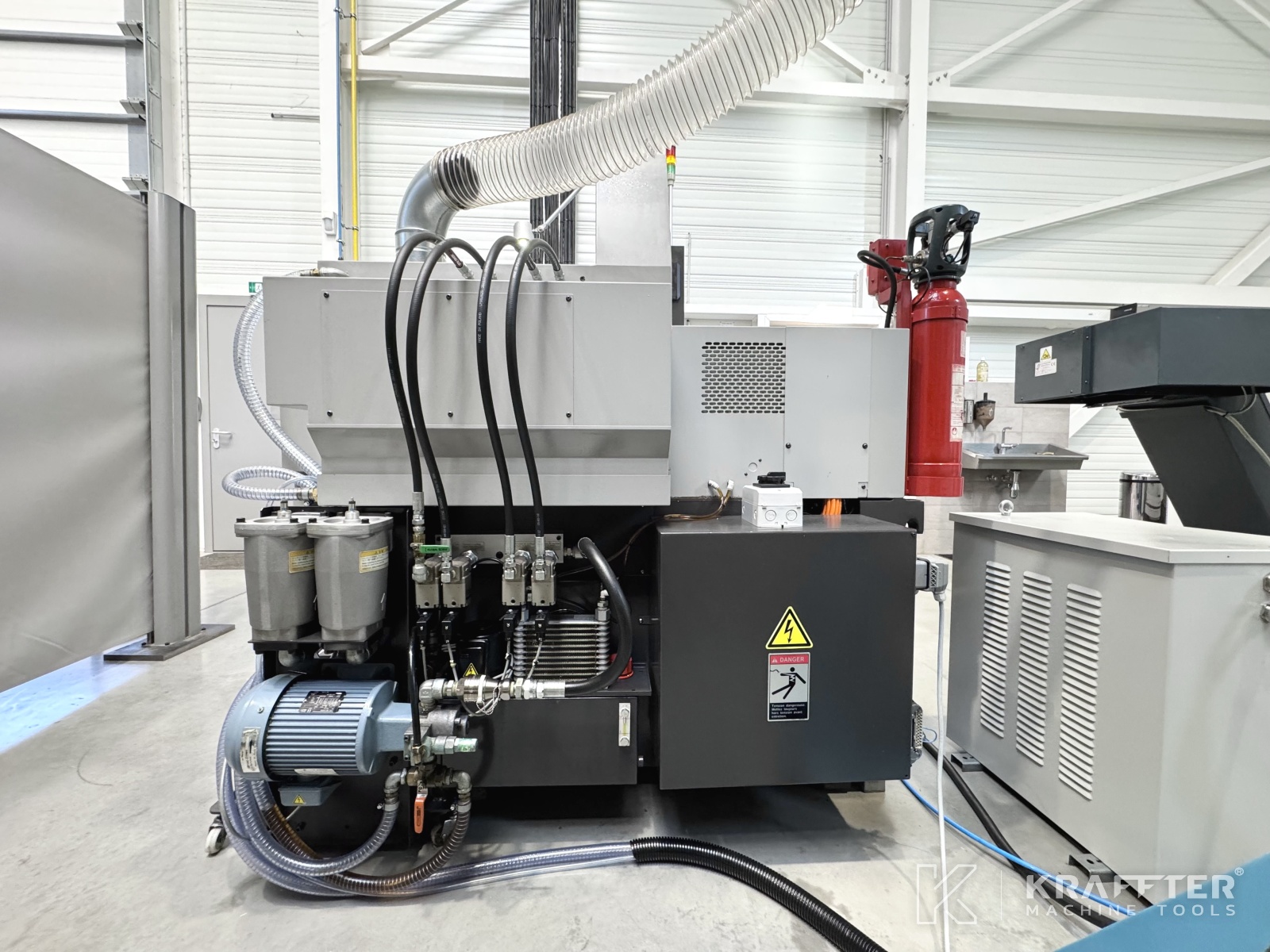

- x1 coolant tank

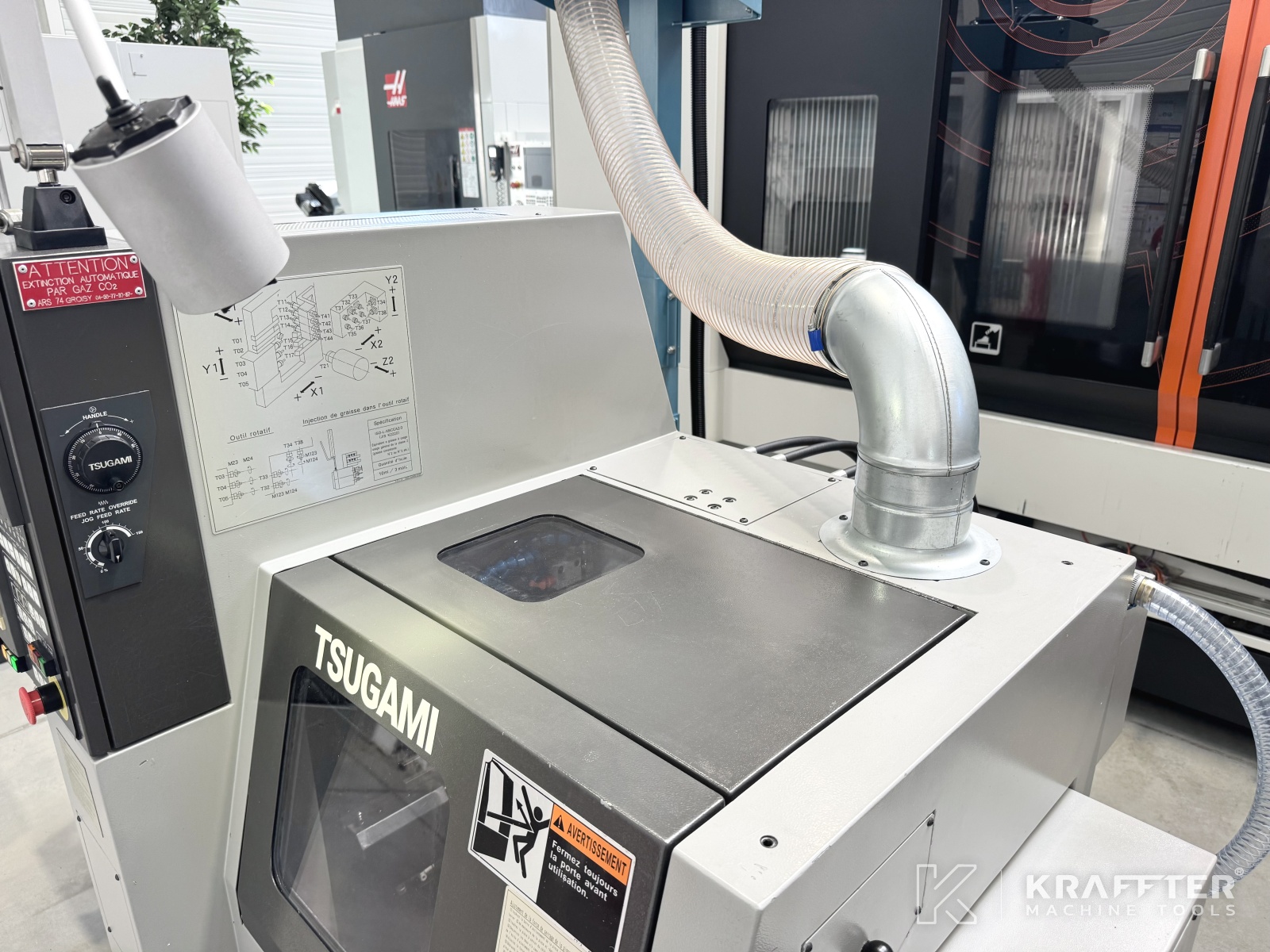

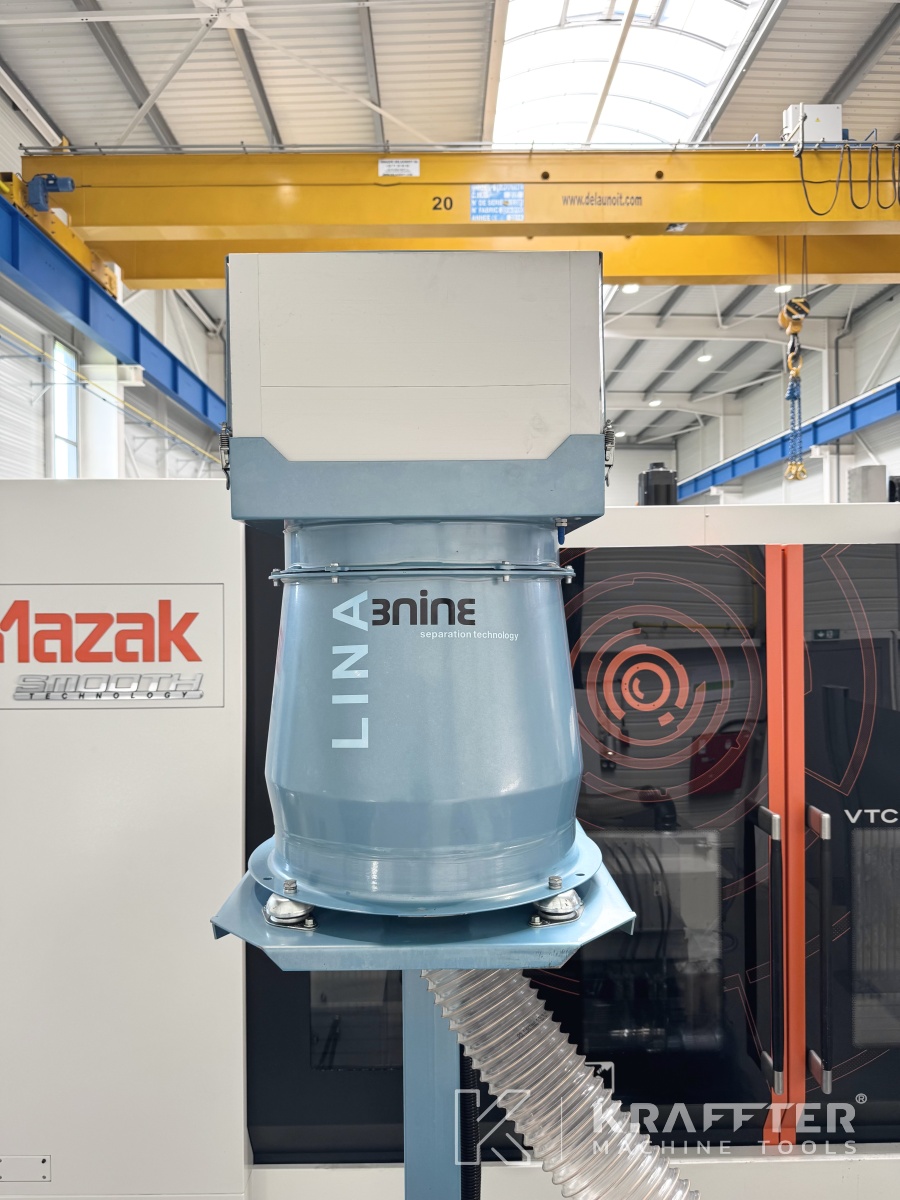

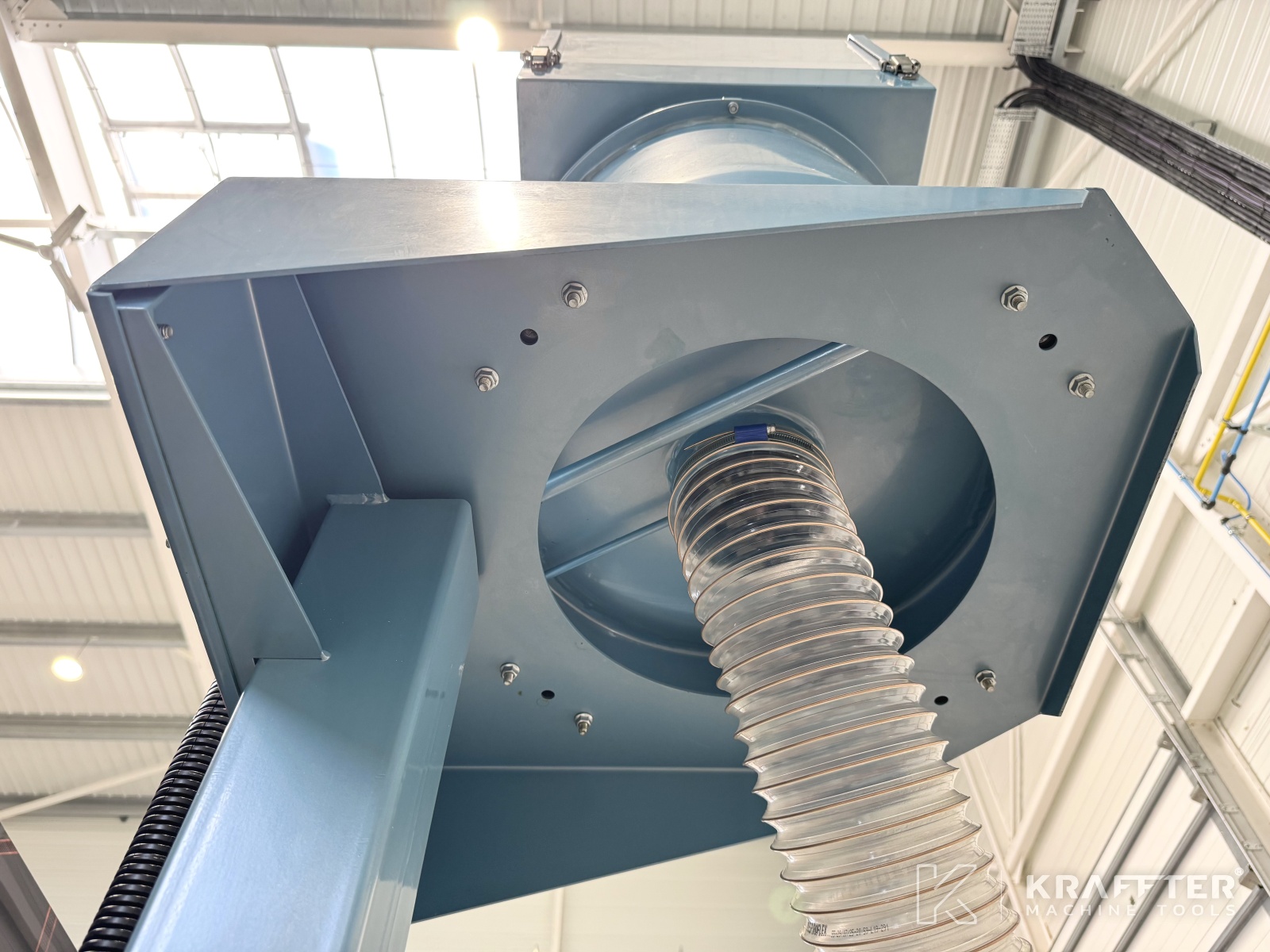

- x1 oil mist extraction unit, 3nine LINA type

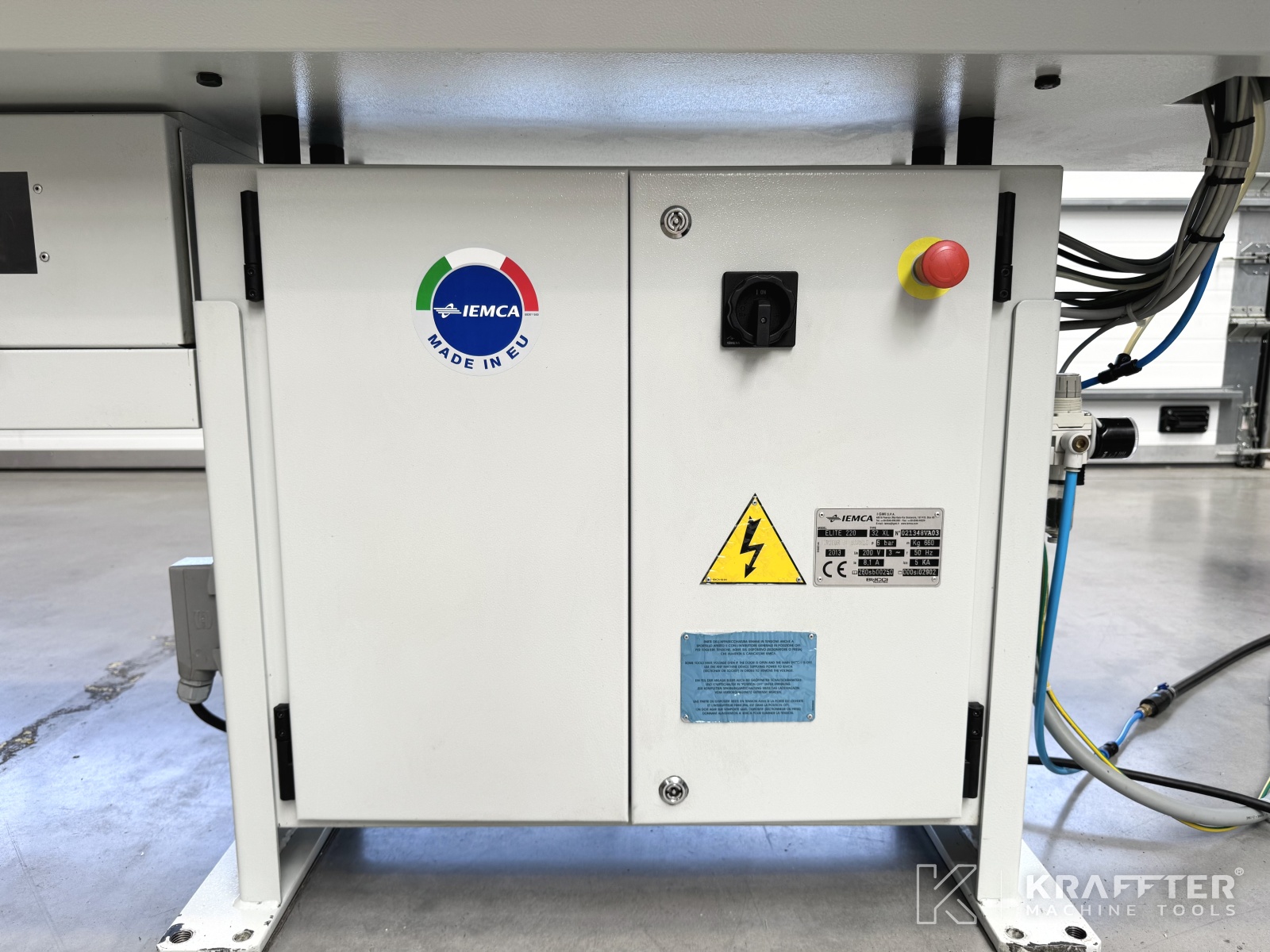

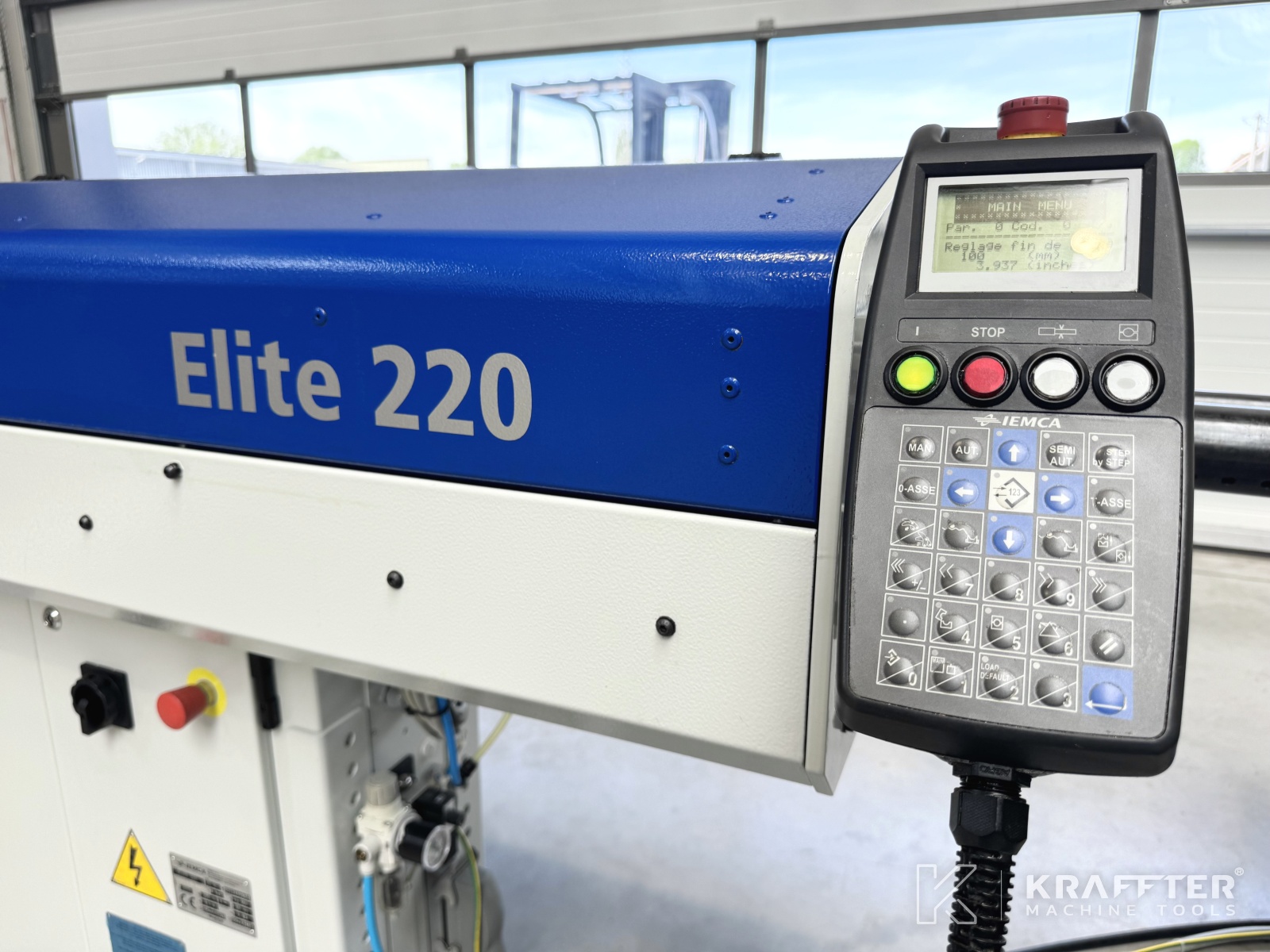

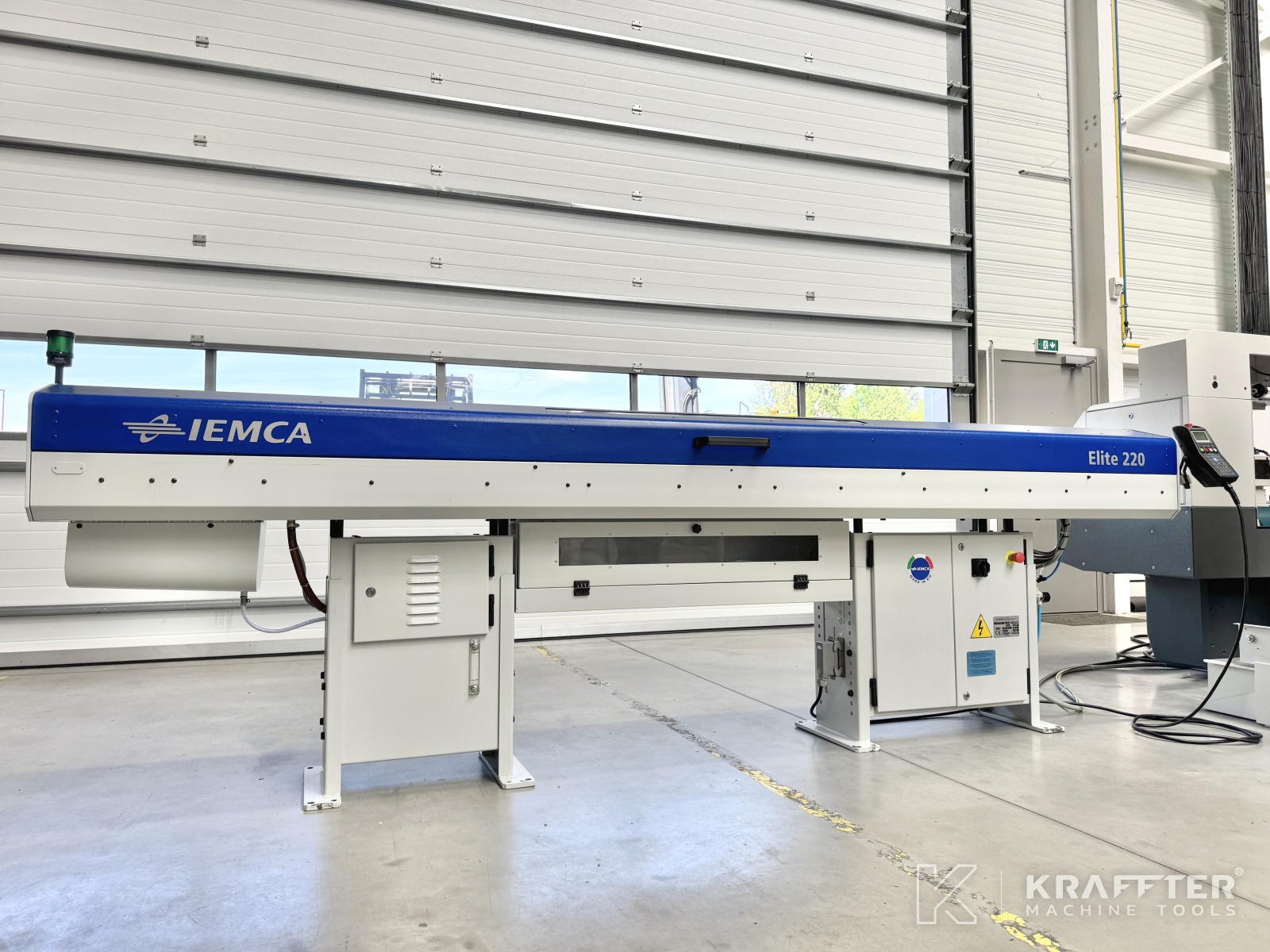

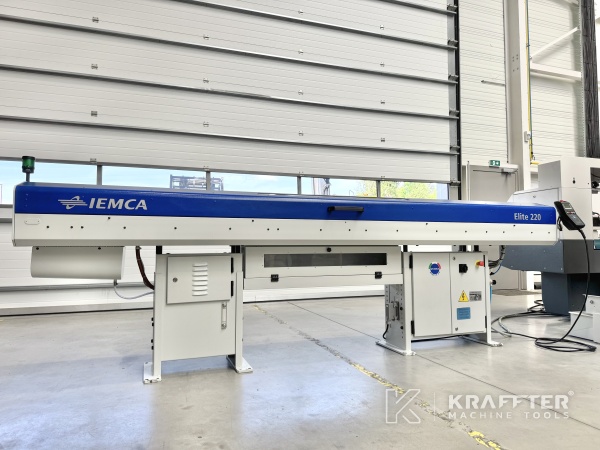

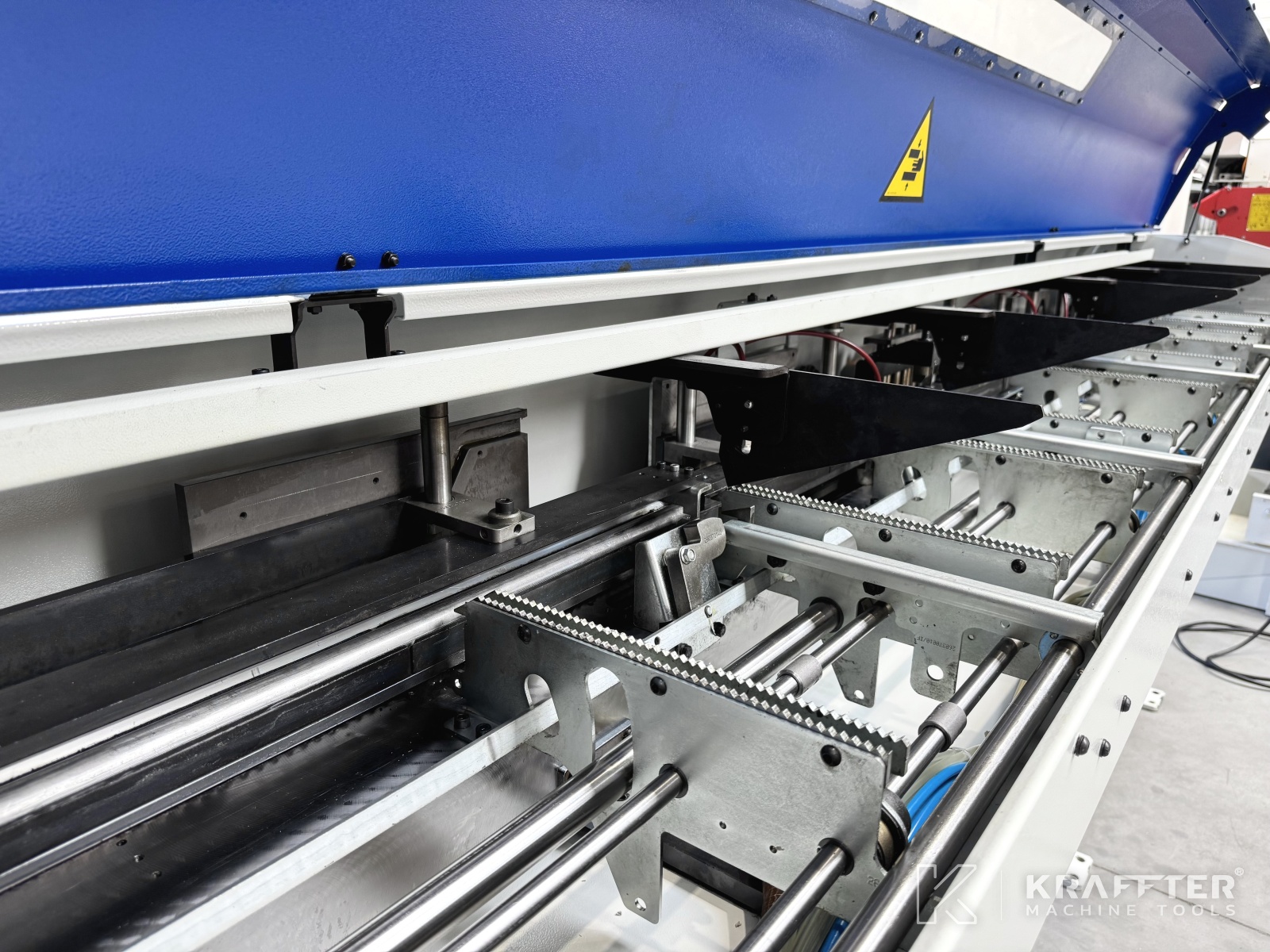

- x1 IEMCA ELITE 220 E / 32 XL bar feeder

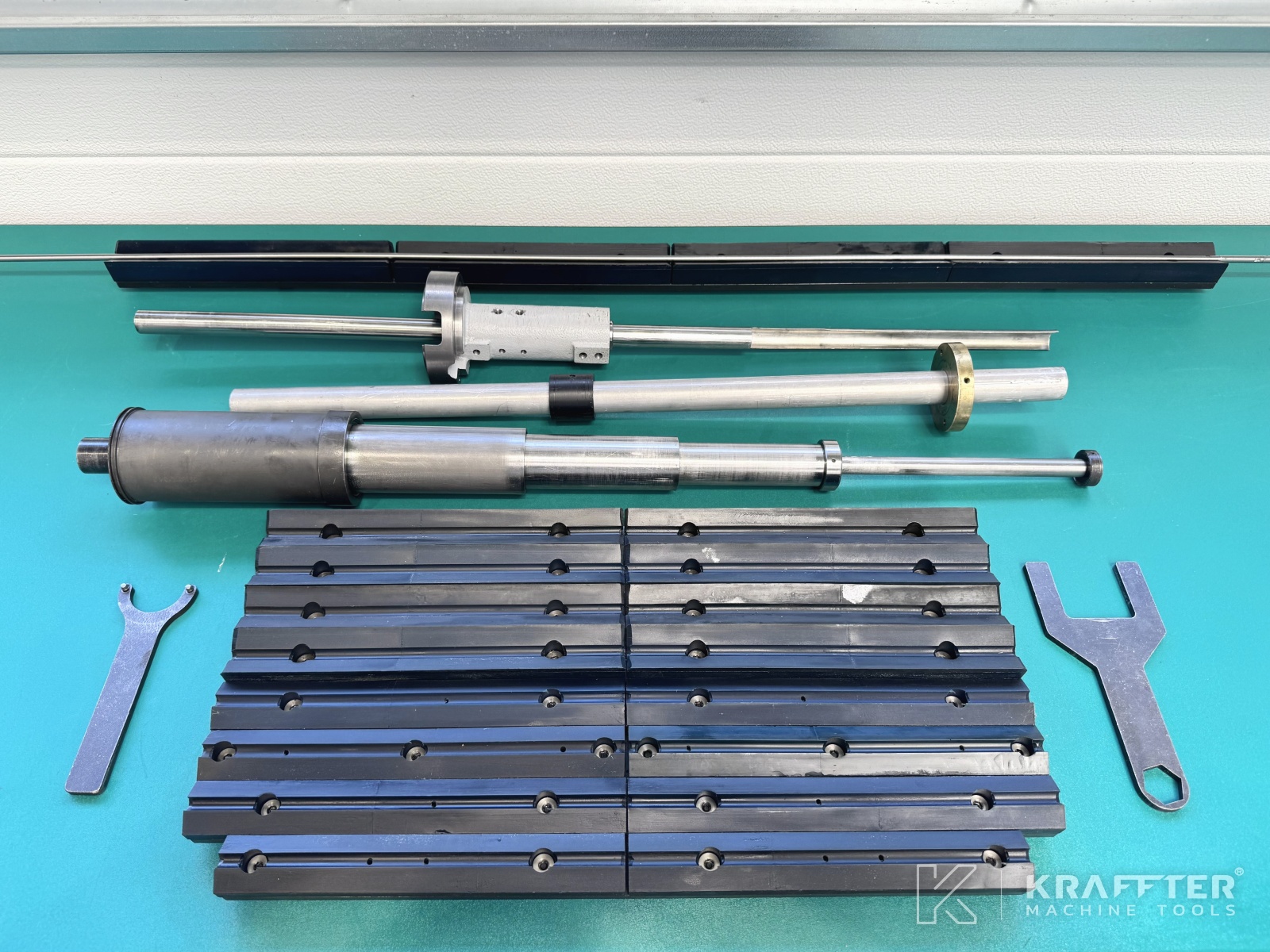

- x1 set of accessories for IEMCA ELITE 220 E / 32 XL bar feeder

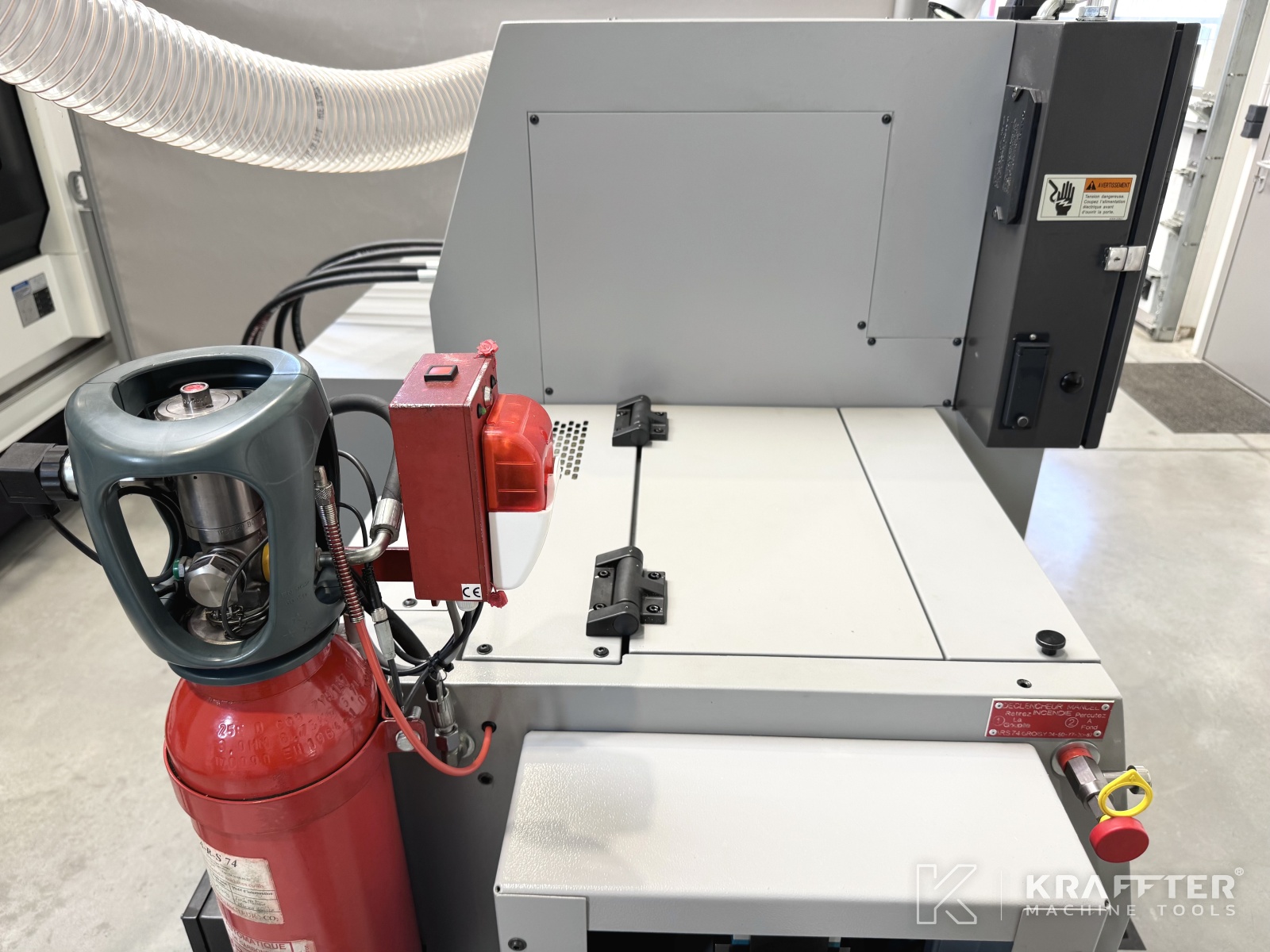

- x1 fire protection system - to be inspected by the buyer through a certified organization

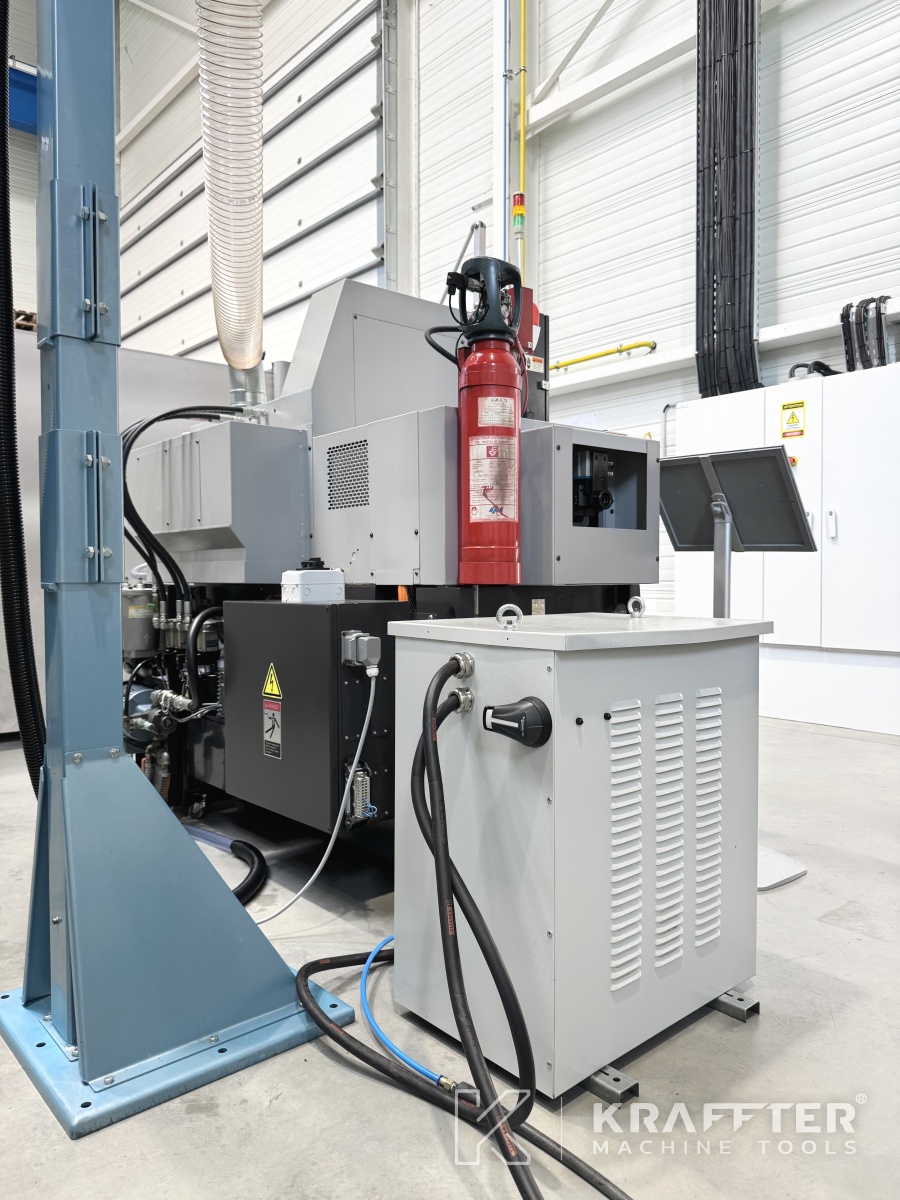

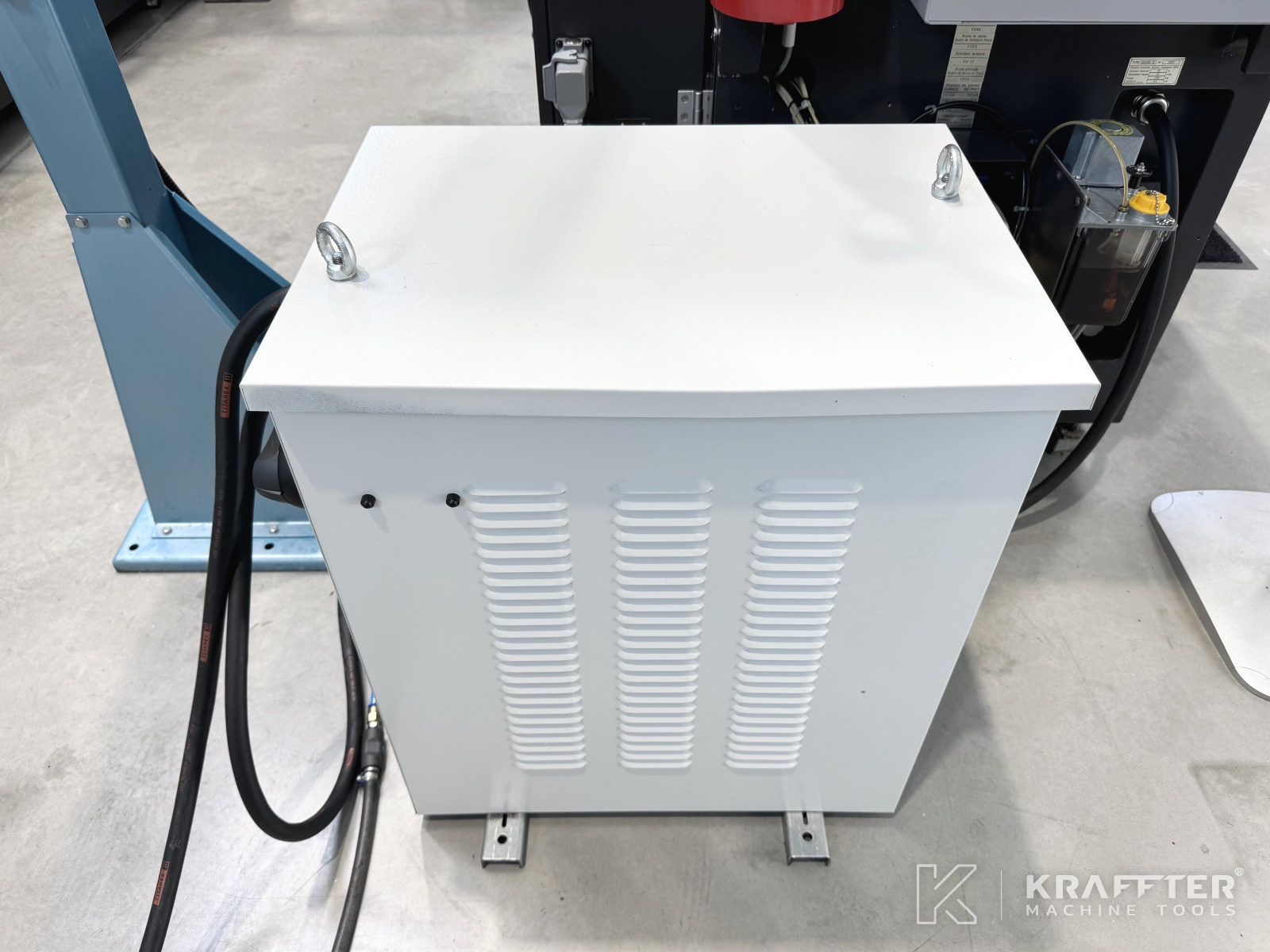

- x1 electrical transformer

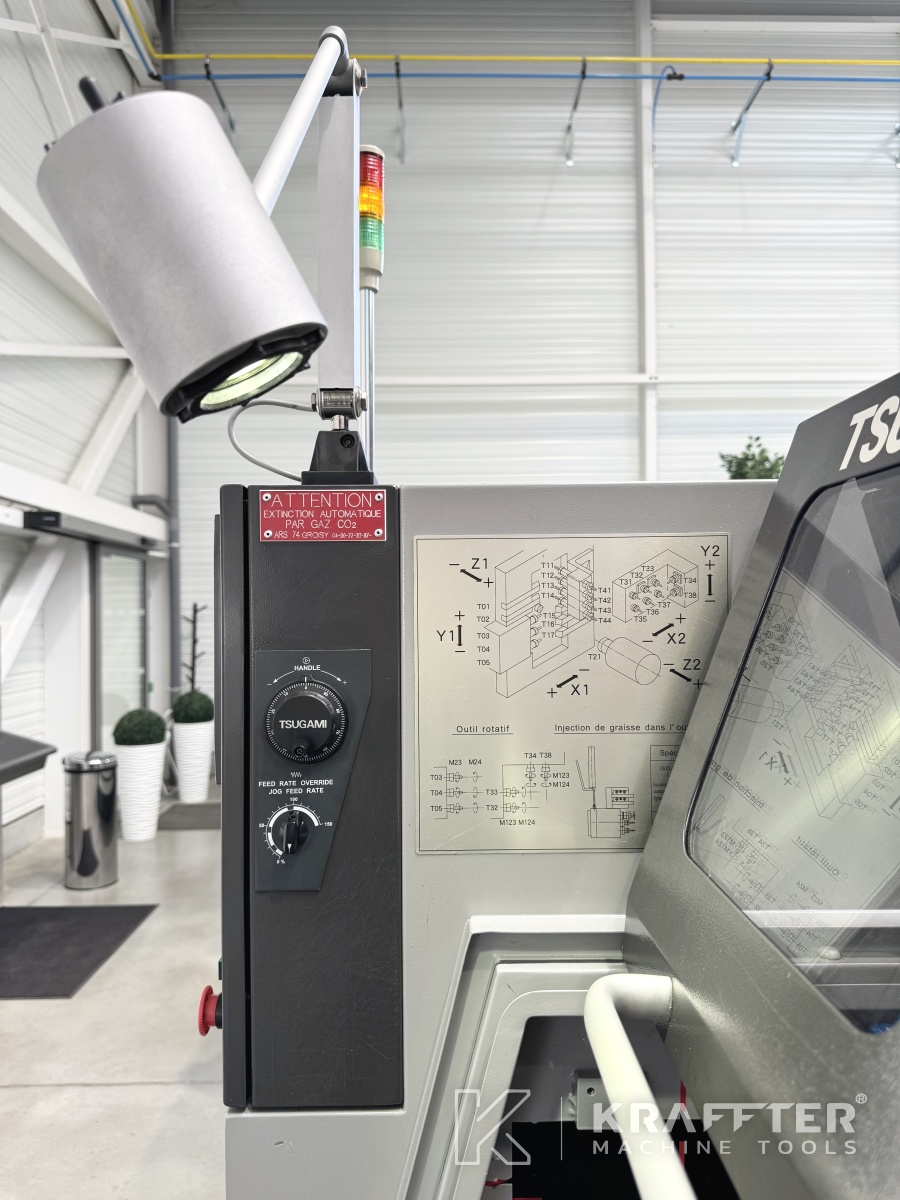

- x1 3-color status light
- x1 set of IEMCA manuals
- x1 set of FANUC manuals
