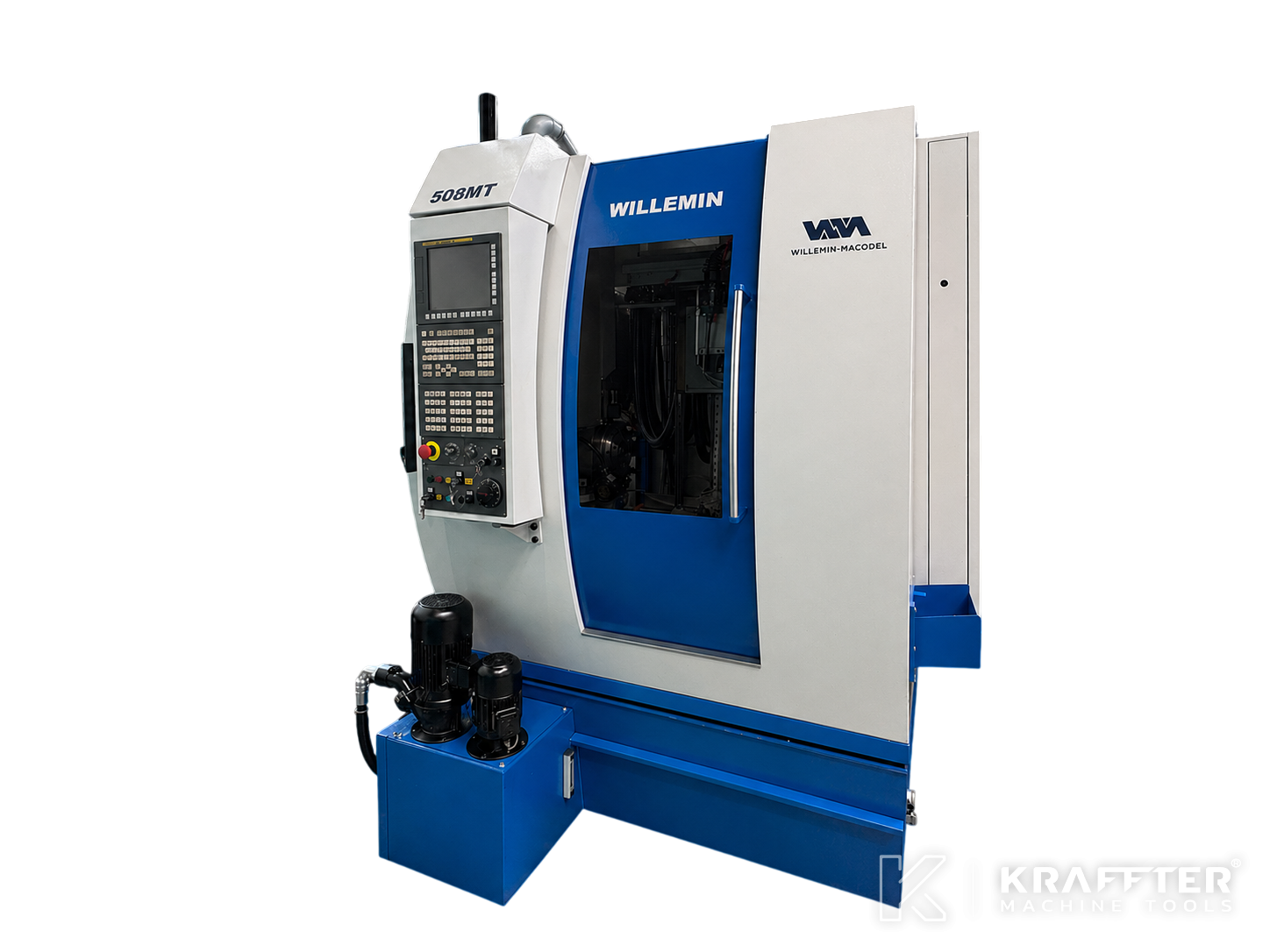

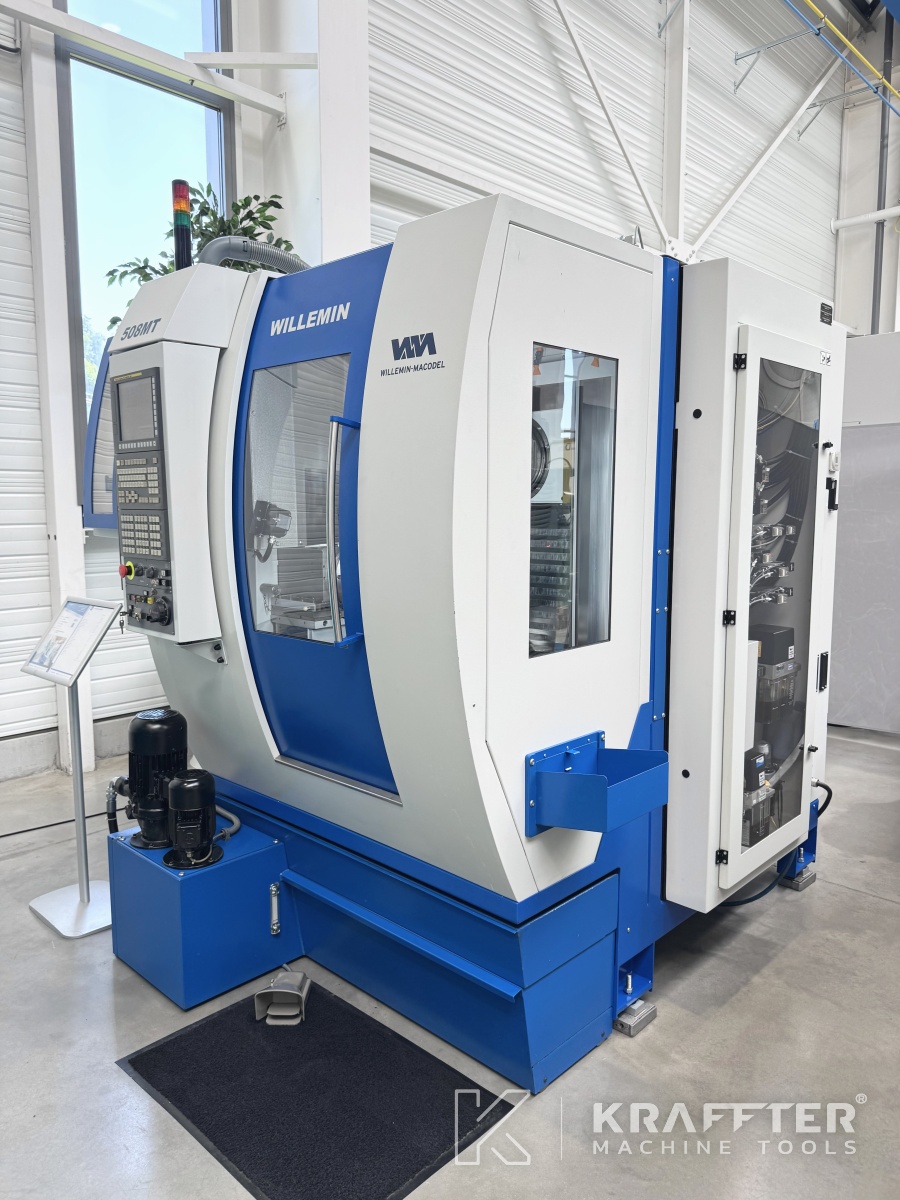

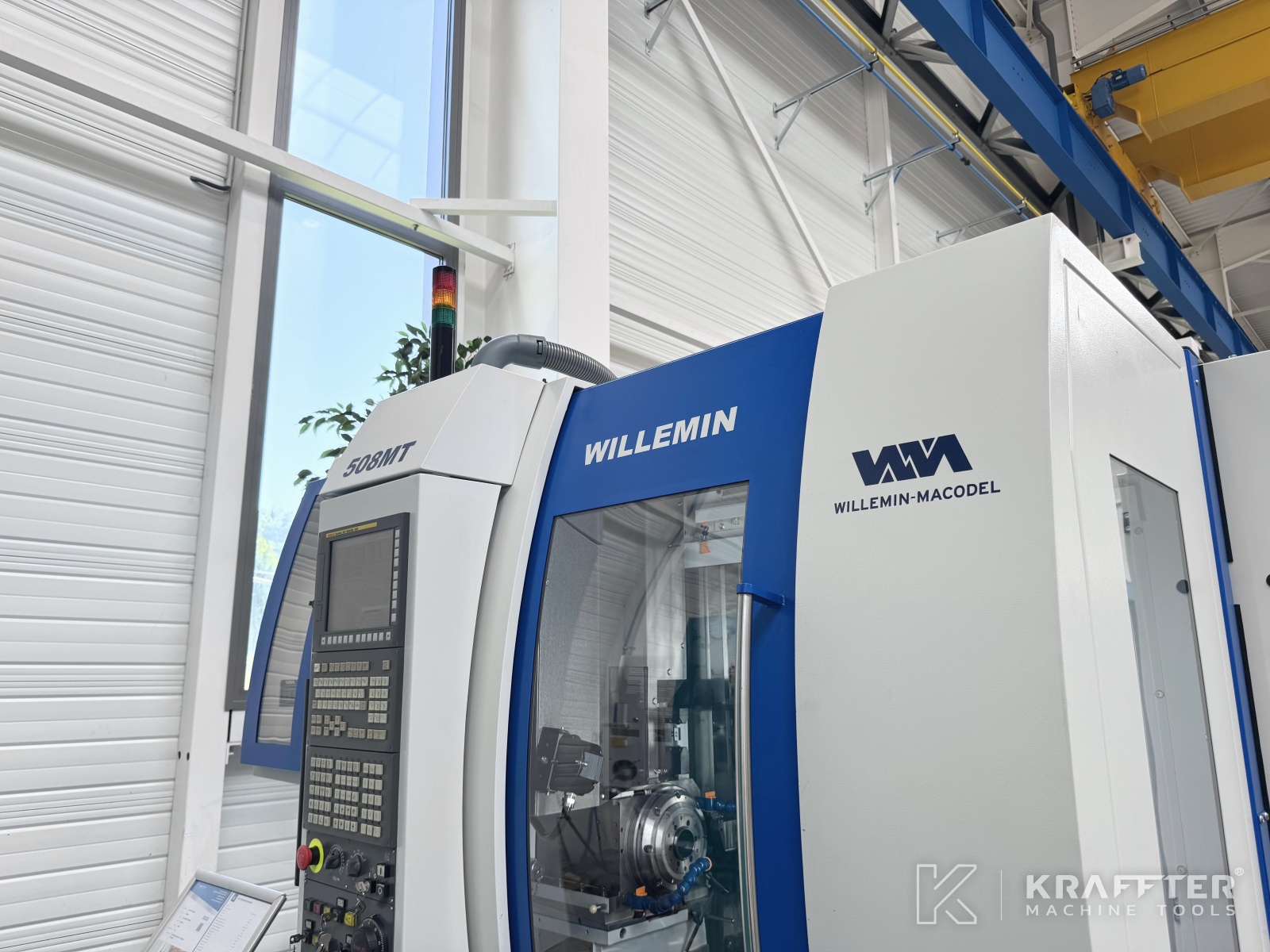

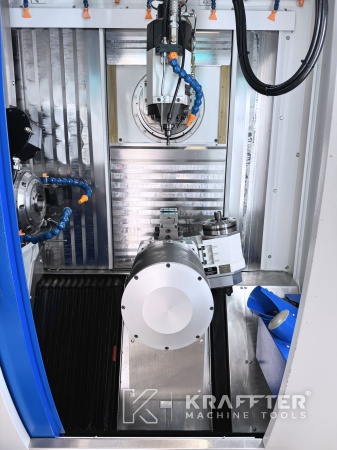

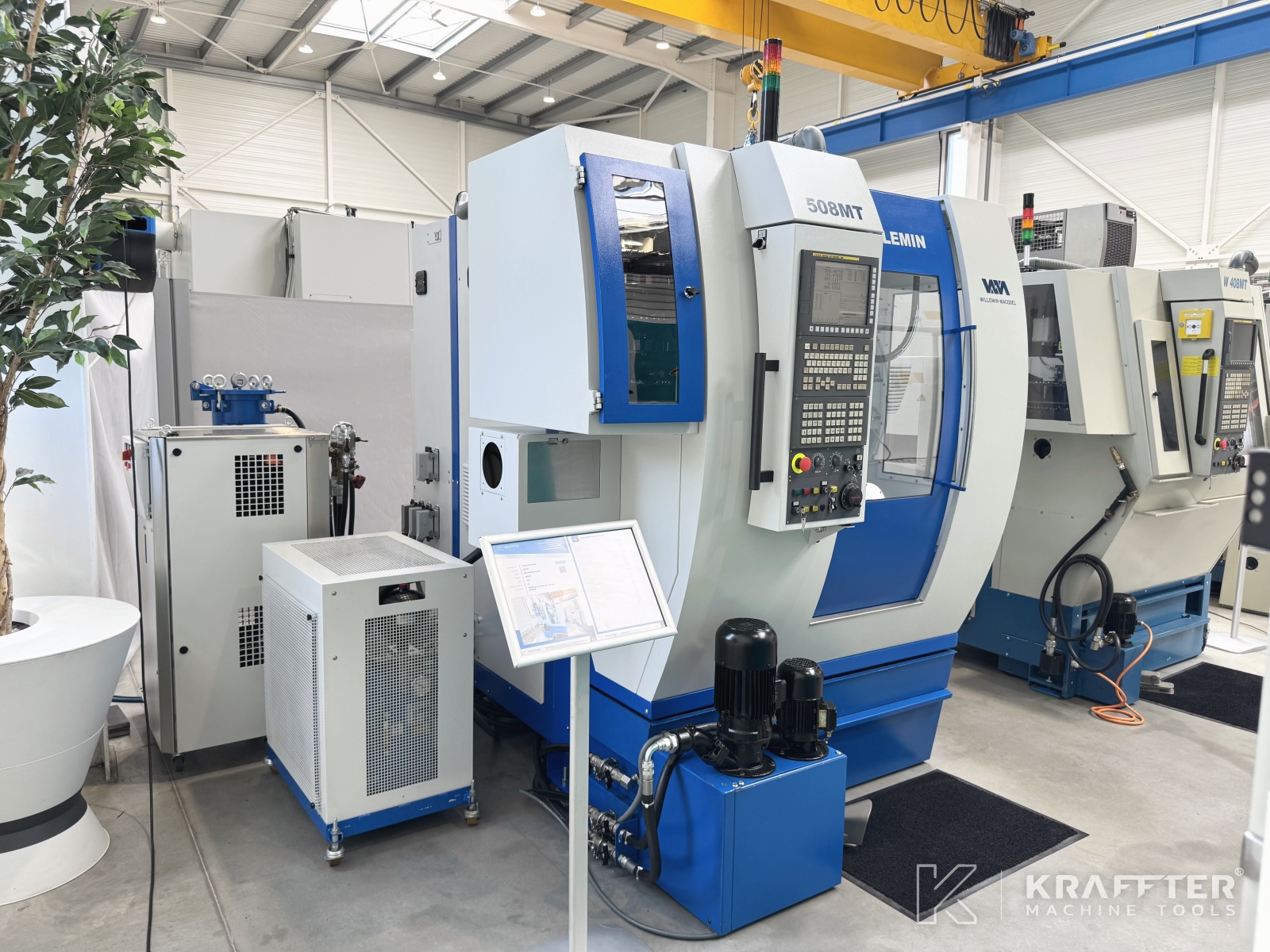

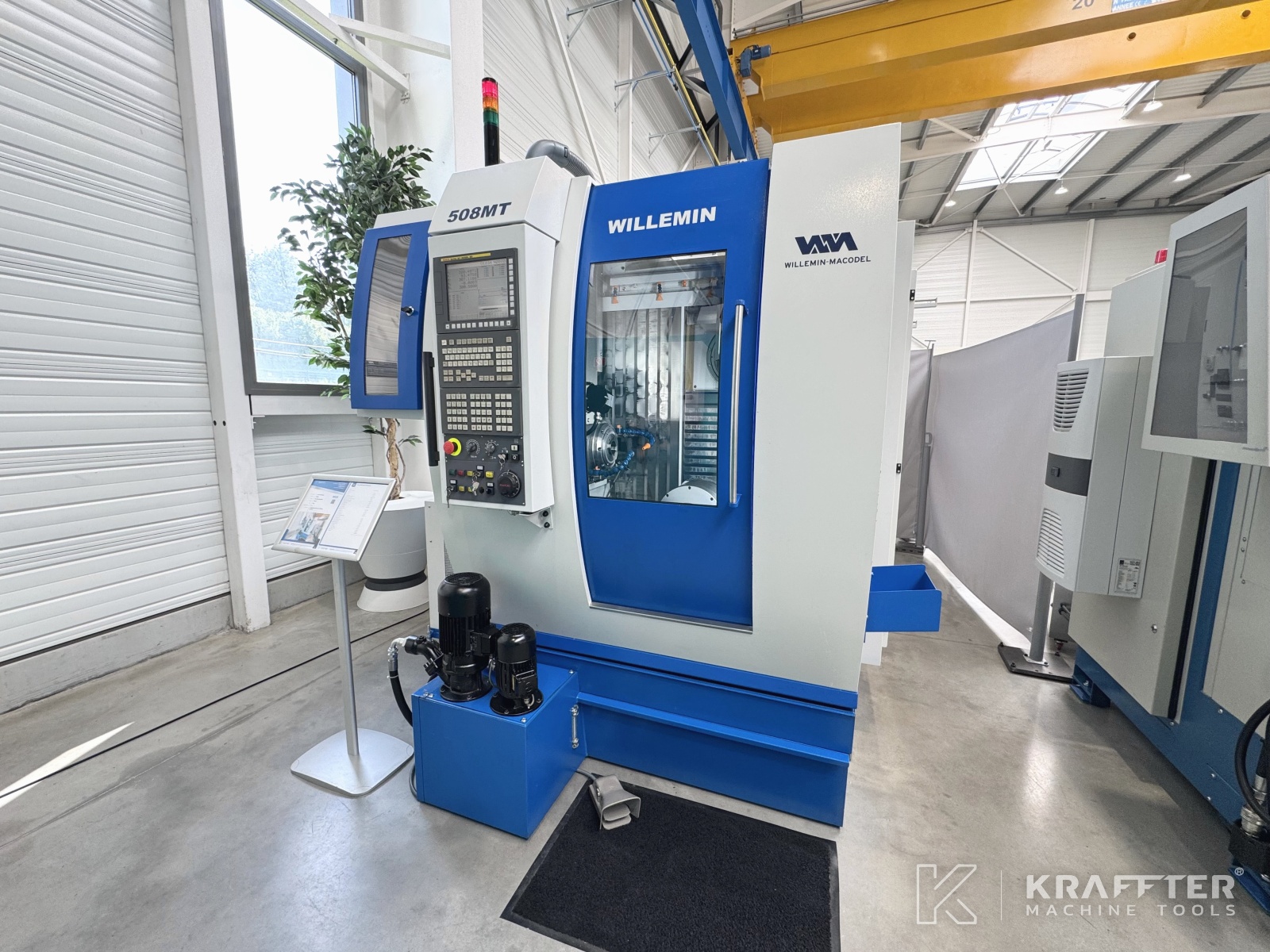

Tipo de máquina : Centro de mecanizado
Marca : WILLEMIN MACODEL
N° de stock: 90188
Modelo : 508 MT
Año : 2016
Ubicación : 73240 Saint-Genix-les-Villages, FRANCE
Descargar ficha técnica
Espere por favorSolicitar presupuesto
Especificaciones técnicas

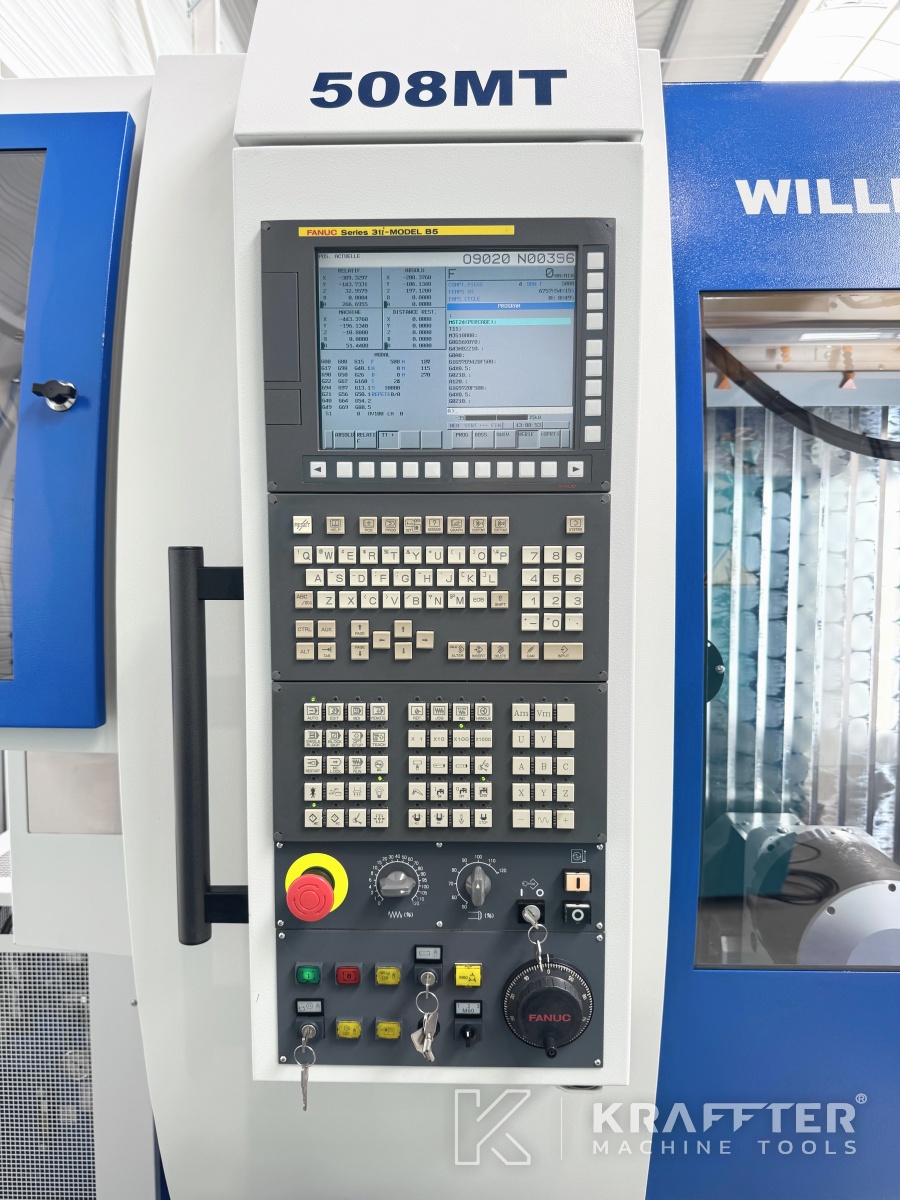

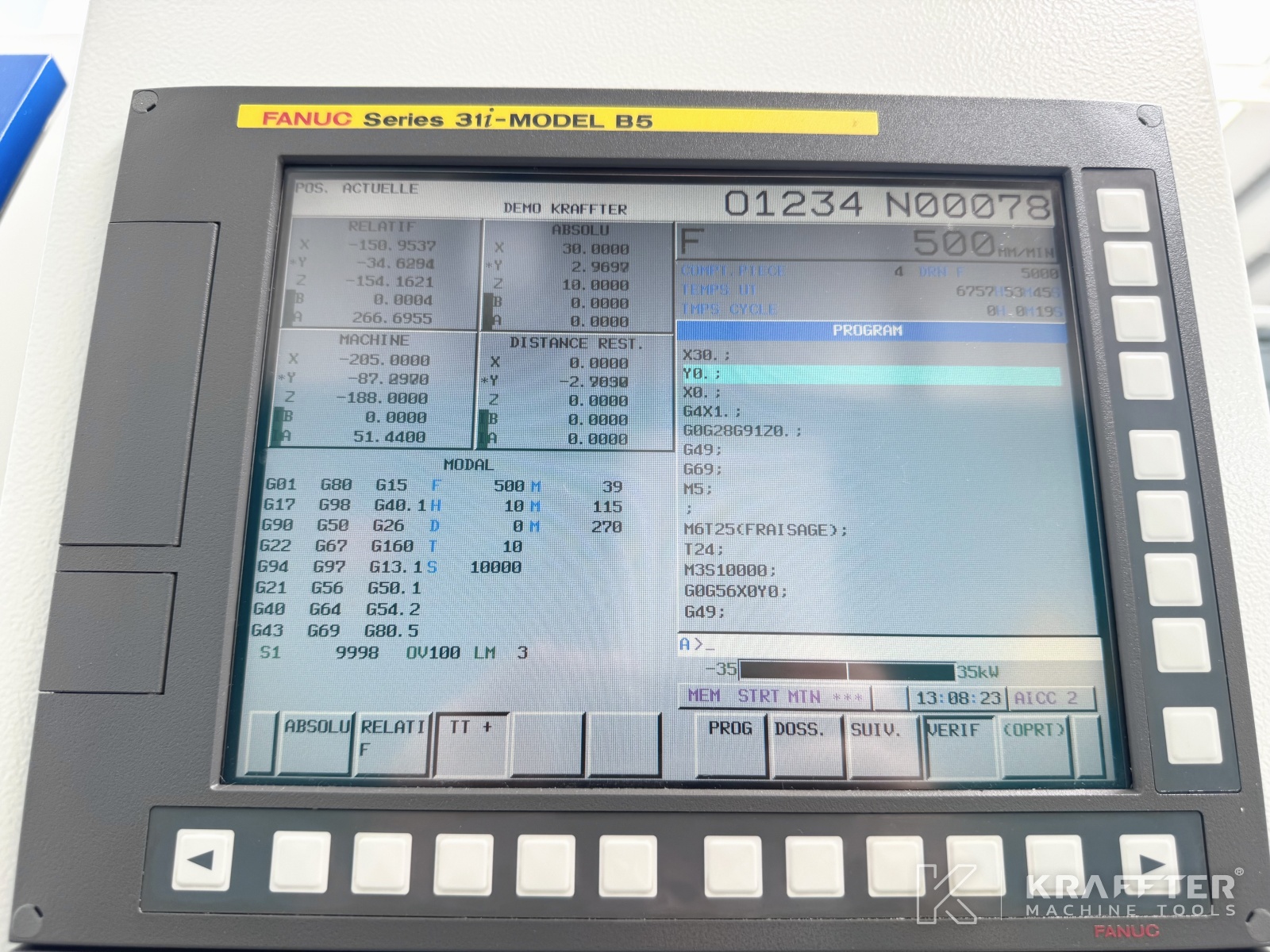

Tipo de CNC
FANUC series 31i-B5
Número de ejes continuos
5
Recorrido del eje X
450 [mm]
Recorrido del eje Y
200 [mm]
Recorrido del eje Z
425 [mm]
Velocidad de desplazamiento rápido de los ejes X, Y y Z
40000 [mm/min]
Aceleración de desplazamiento de los ejes
10 [m/s²]
Resolución del eje X
0.0001 [mm]
Resolución del eje Y
0.0001 [mm]
Resolución del eje Z
0.0001 [mm]
Diámetro máximo en barra del husillo de torneado
42 [mm]
Velocidad máxima del husillo de torneado
6000 [rpm]
Potencia máx. del husillo de torneado
7.5 [kW]
Velocidad máx. del contrahusillo
6000 [rpm]
Recorrido angular del eje A
360 [°]
Resolución del eje A
0.001 [°]
Accionamiento del eje A
Torque-motor
Nariz del husillo – eje A
A2-4
Recorrido angular del eje B
-15 [°] / +100 [°]
Resolución del eje B
0.001 [°]
Accionamiento del eje B
Torque-motor
Cono del husillo
HSK-E40
Velocidad mínima del husillo
30 [rpm]
Velocidad máxima del husillo
42000 [rpm]

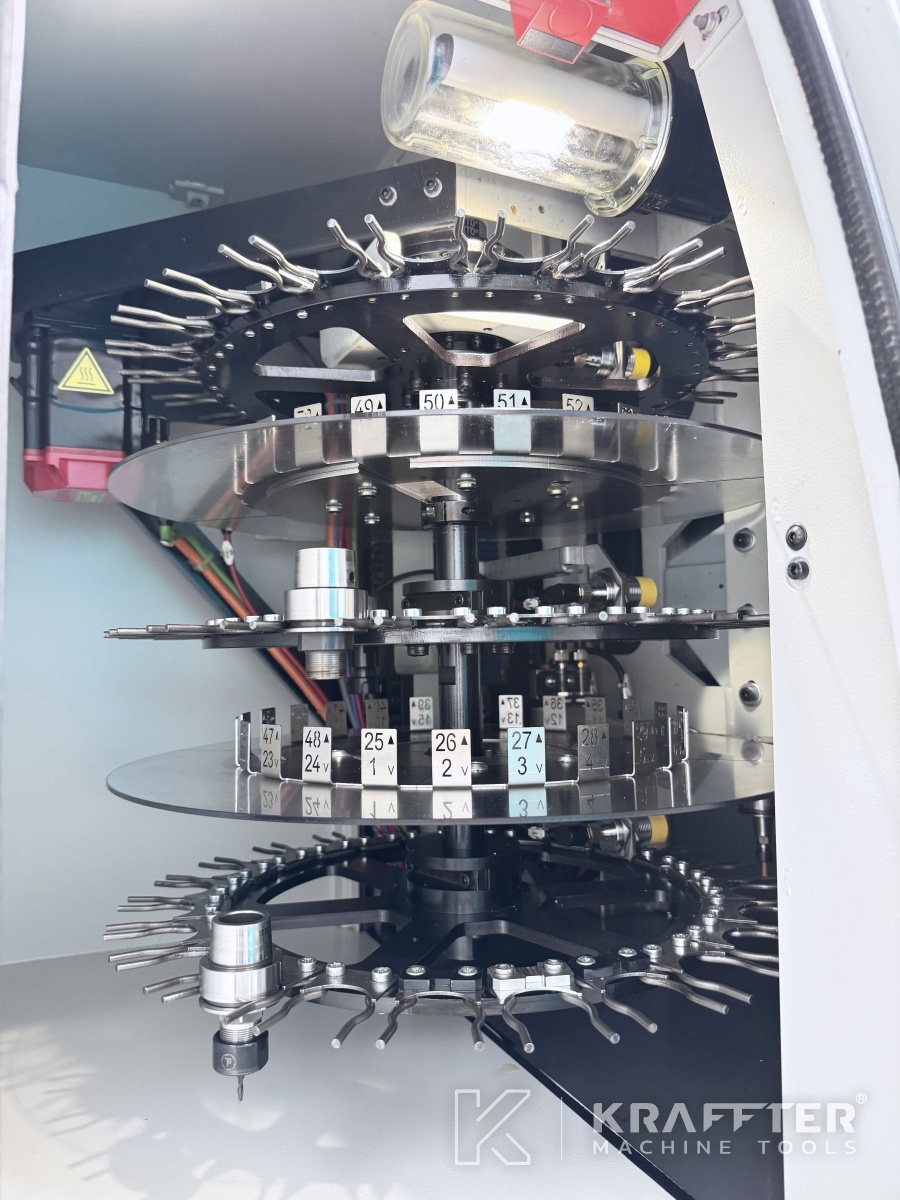

Número de posiciones del almacén de herramientas
72
Longitud máxima de herramienta
150 [mm]
Diámetro máximo de herramienta
80 [mm]
Tiempo de cambio de herramienta
1 [sec]
Tiempo viruta a viruta
3 [sec]

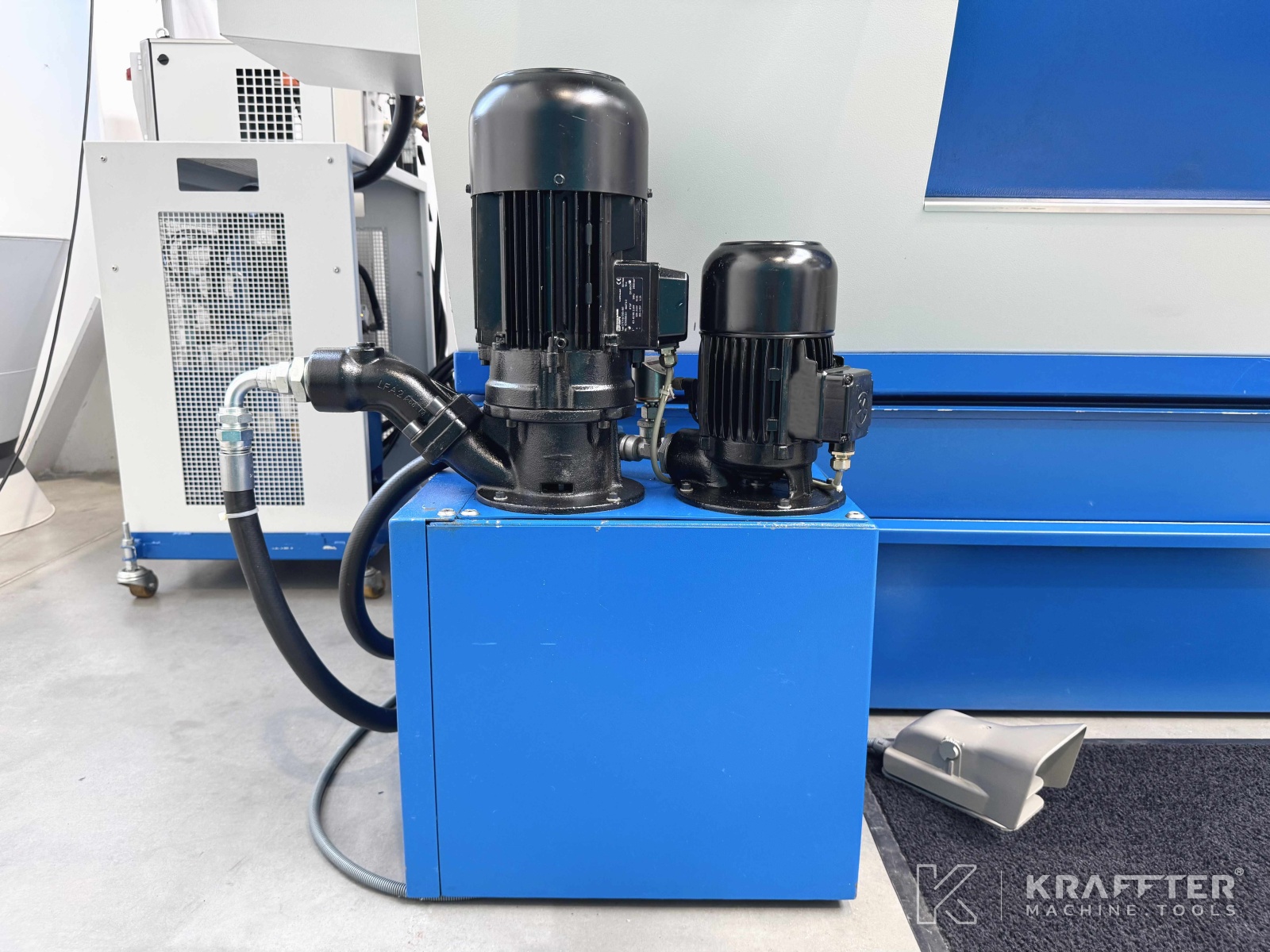

Capacidad del depósito de refrigerante
150 [l]
Caudal de la bomba de refrigerante
60 [l/min]
Corriente nominal
50 [A]
Potencia instalada
35 [kVA]
Suministro de tensión
400 [V]
Tiempo de trabajo
9701 [h]
Peso de la máquina
3300 [Kg]
Las características técnicas se proporcionan únicamente a título orientativo. La descripción puede haber sido traducida automáticamente.
Información adicional

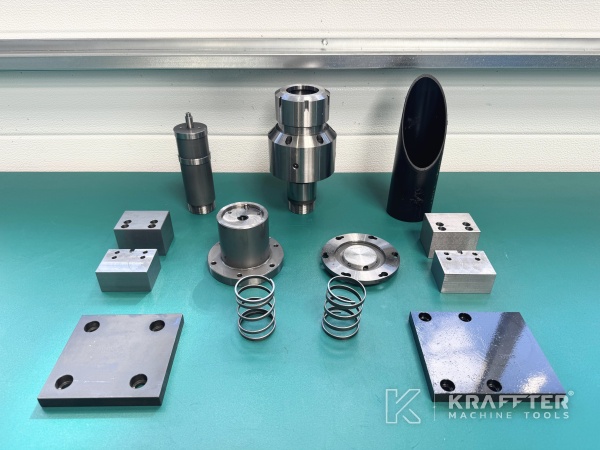

INCLUDED EQUIPMENT:

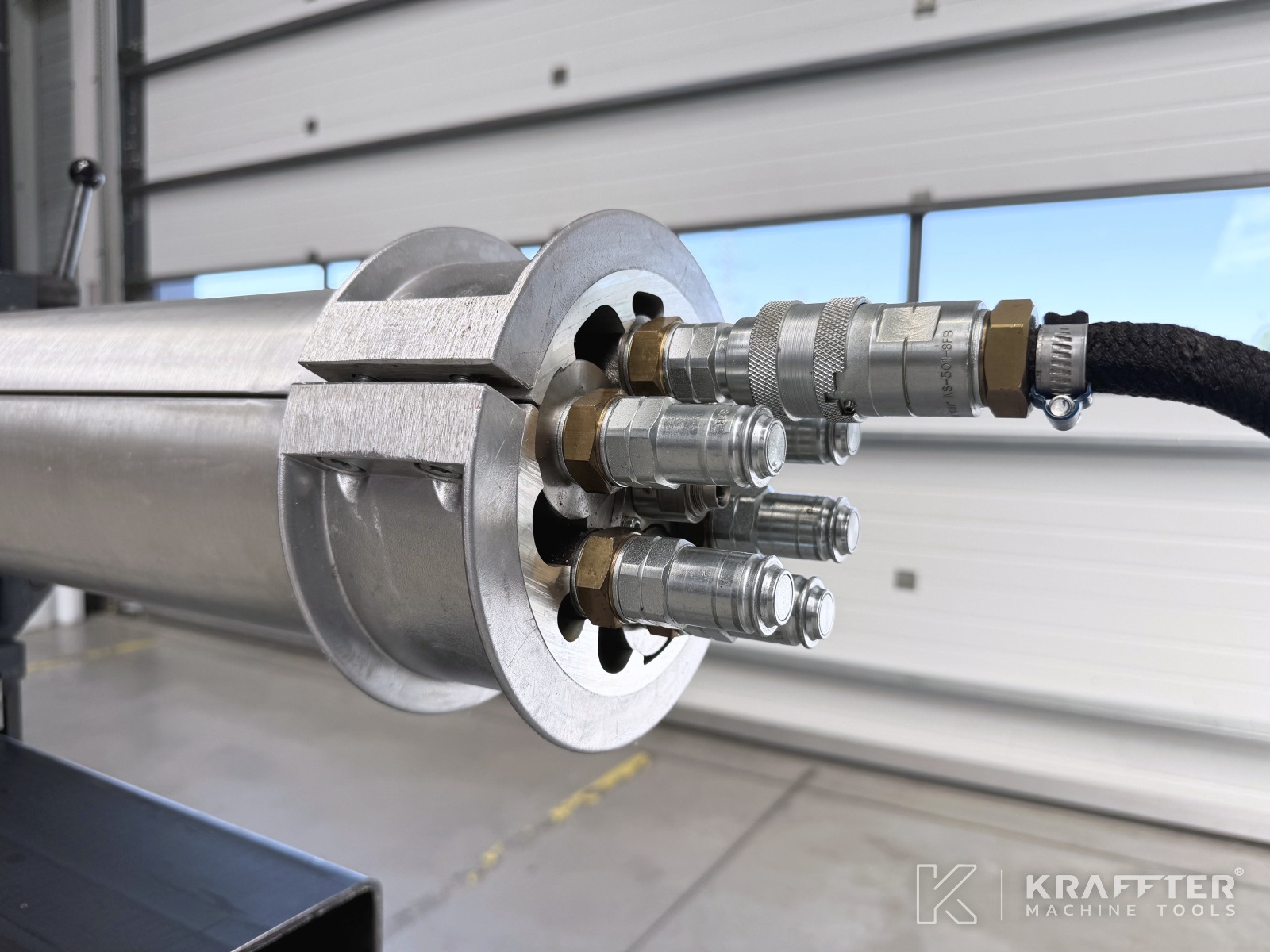

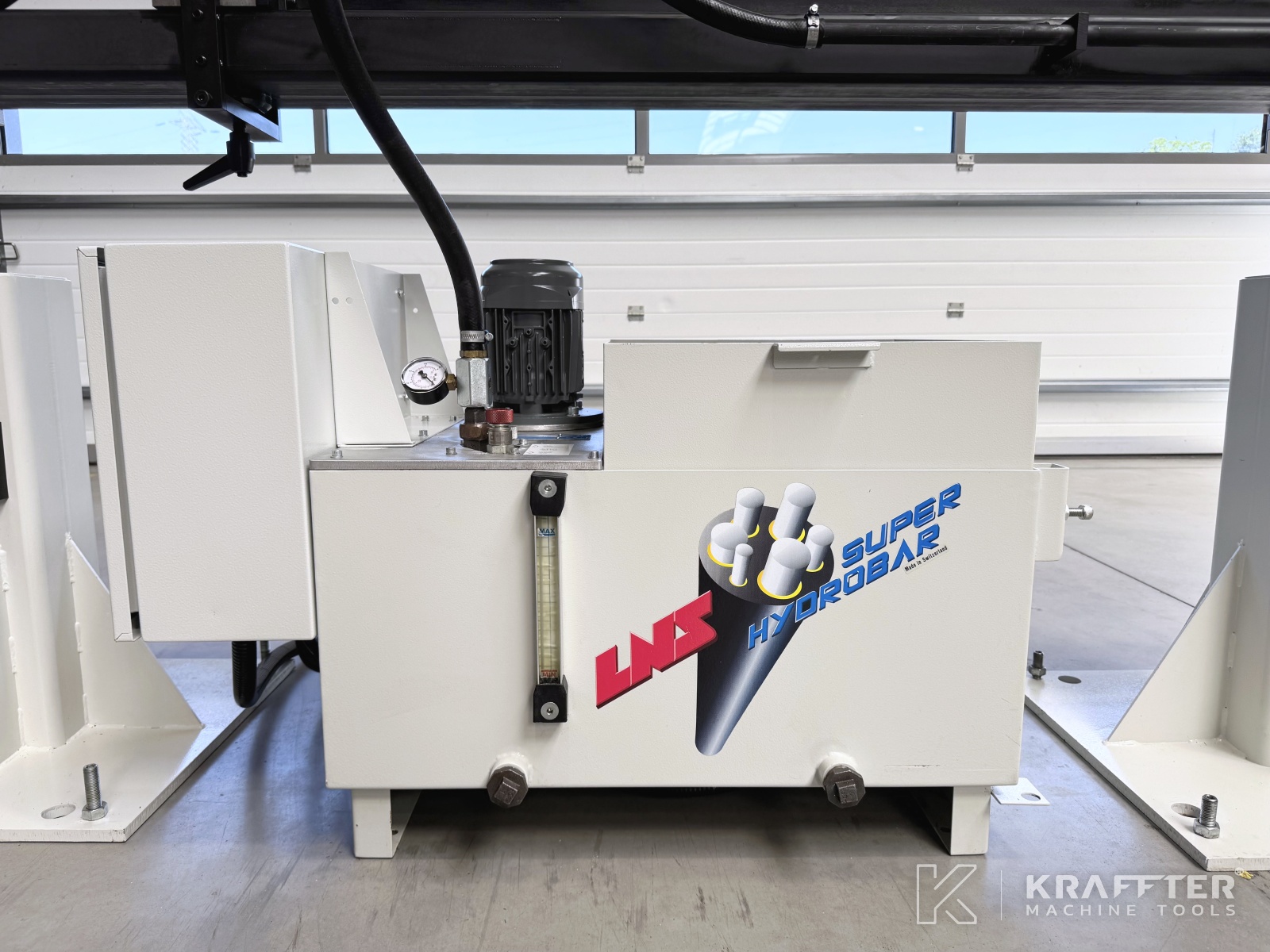

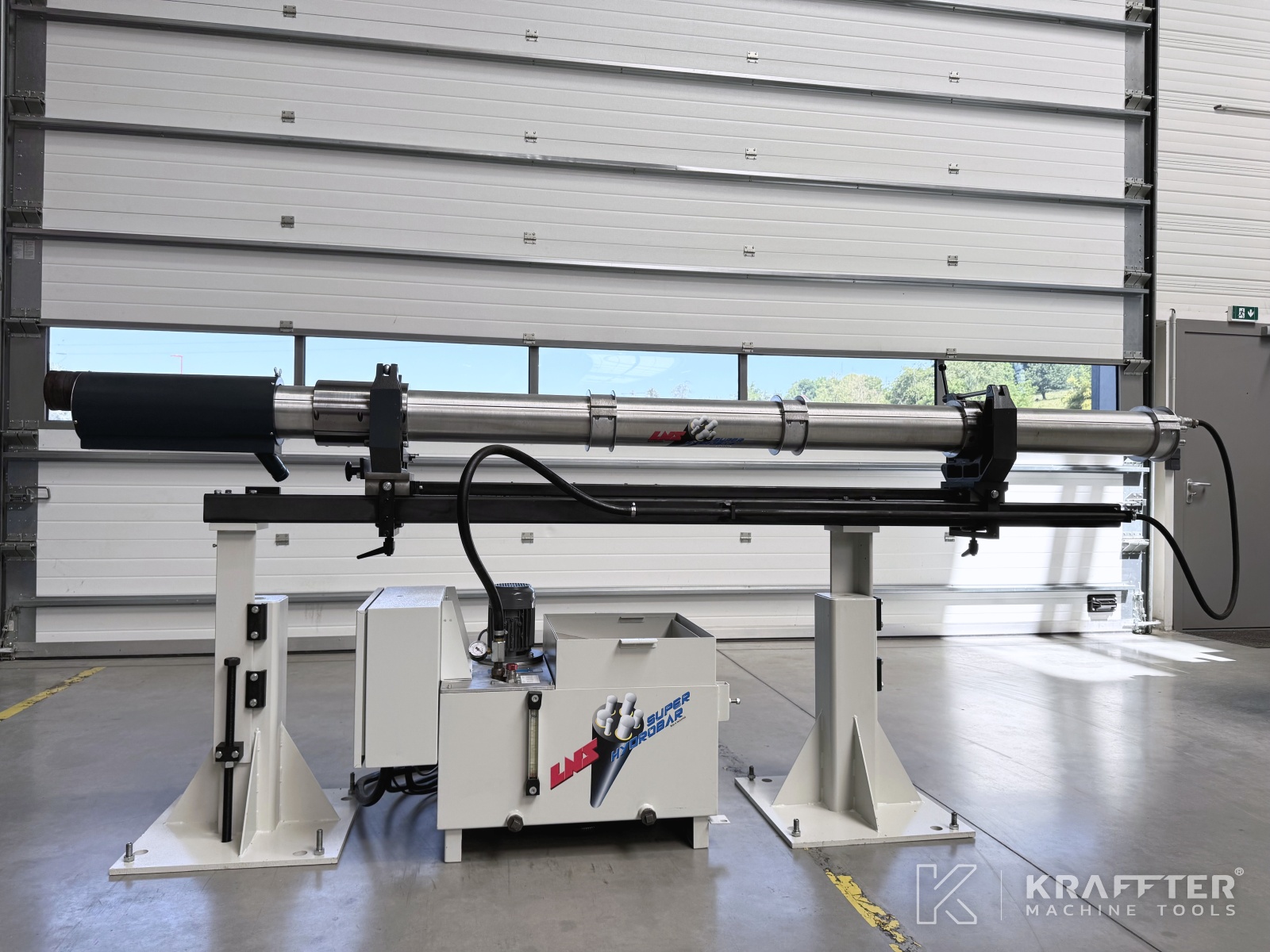

- x1 LNS Super Hydrobar bar feeder, type 6.42 HS 3.2

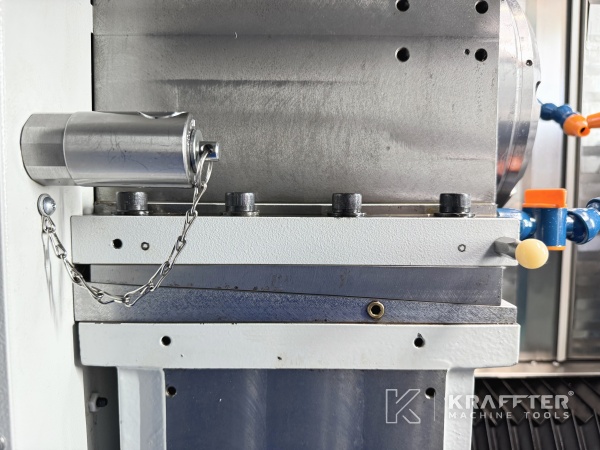

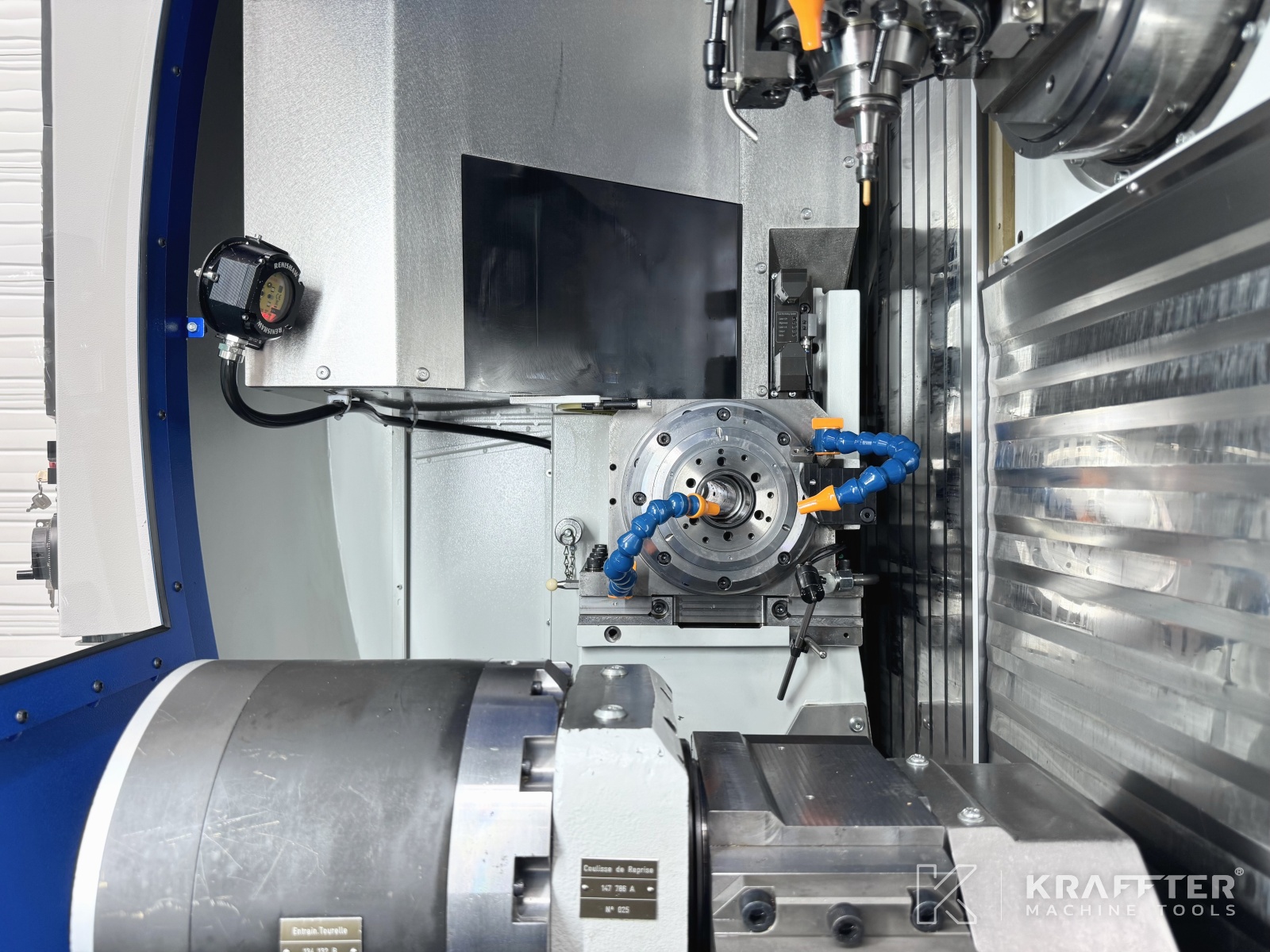

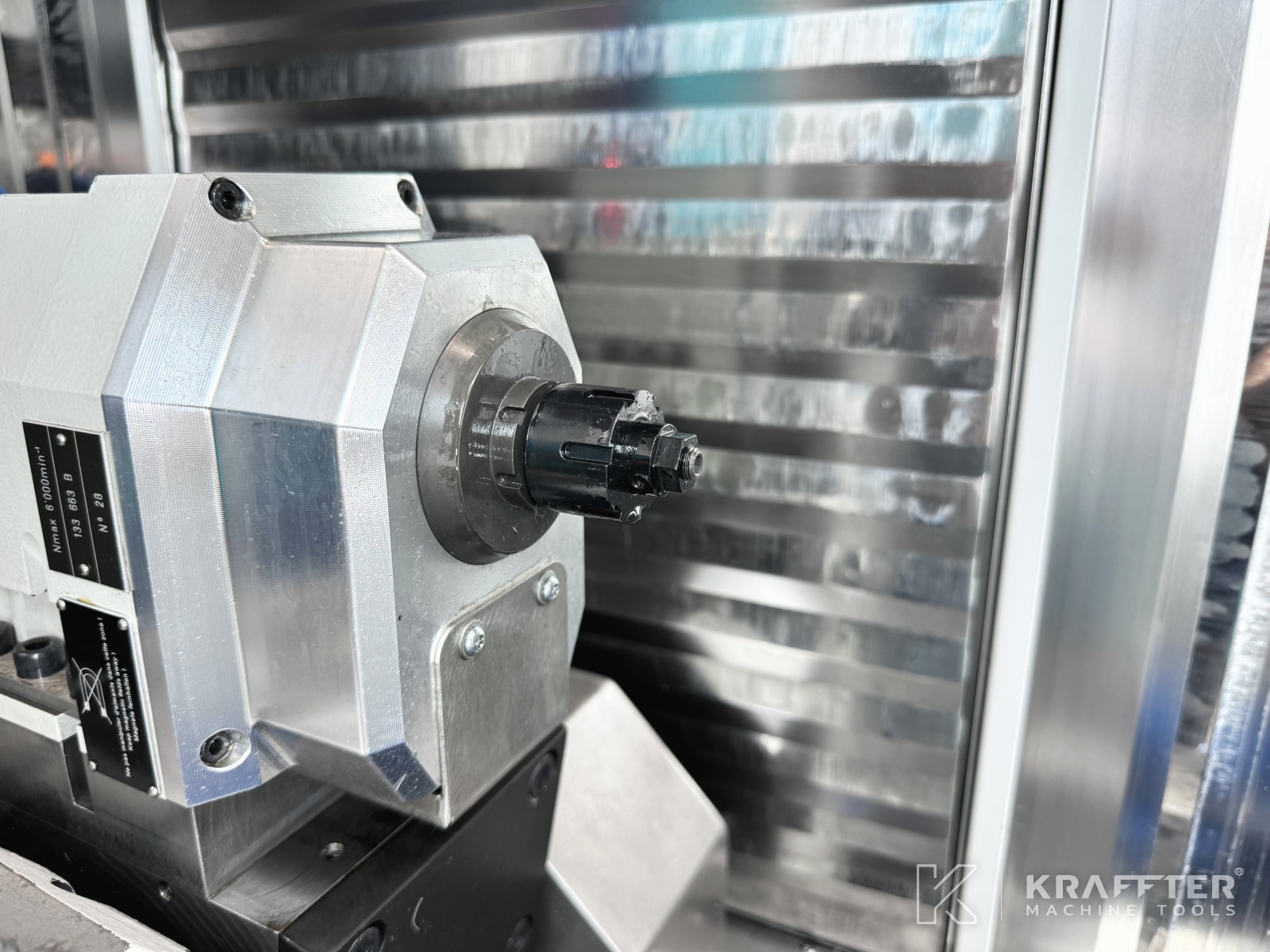

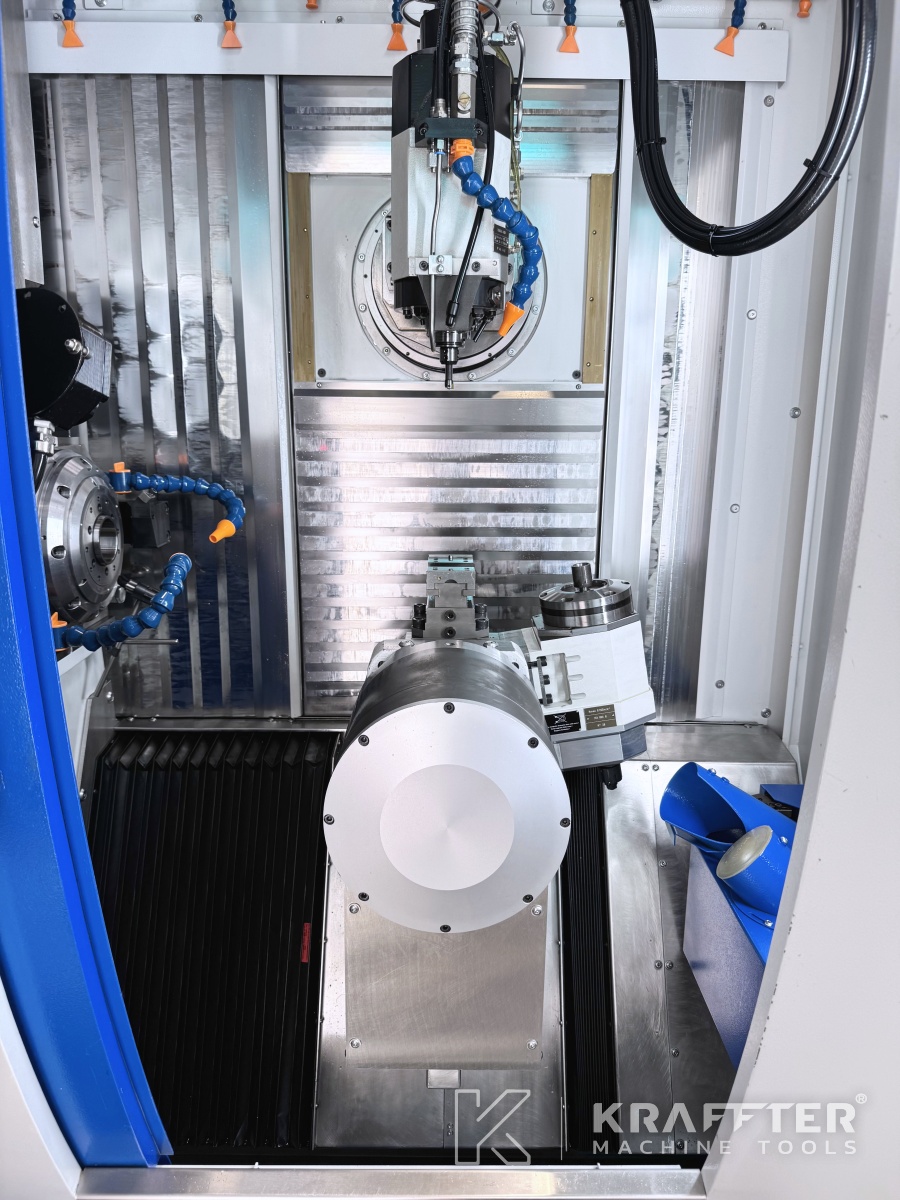

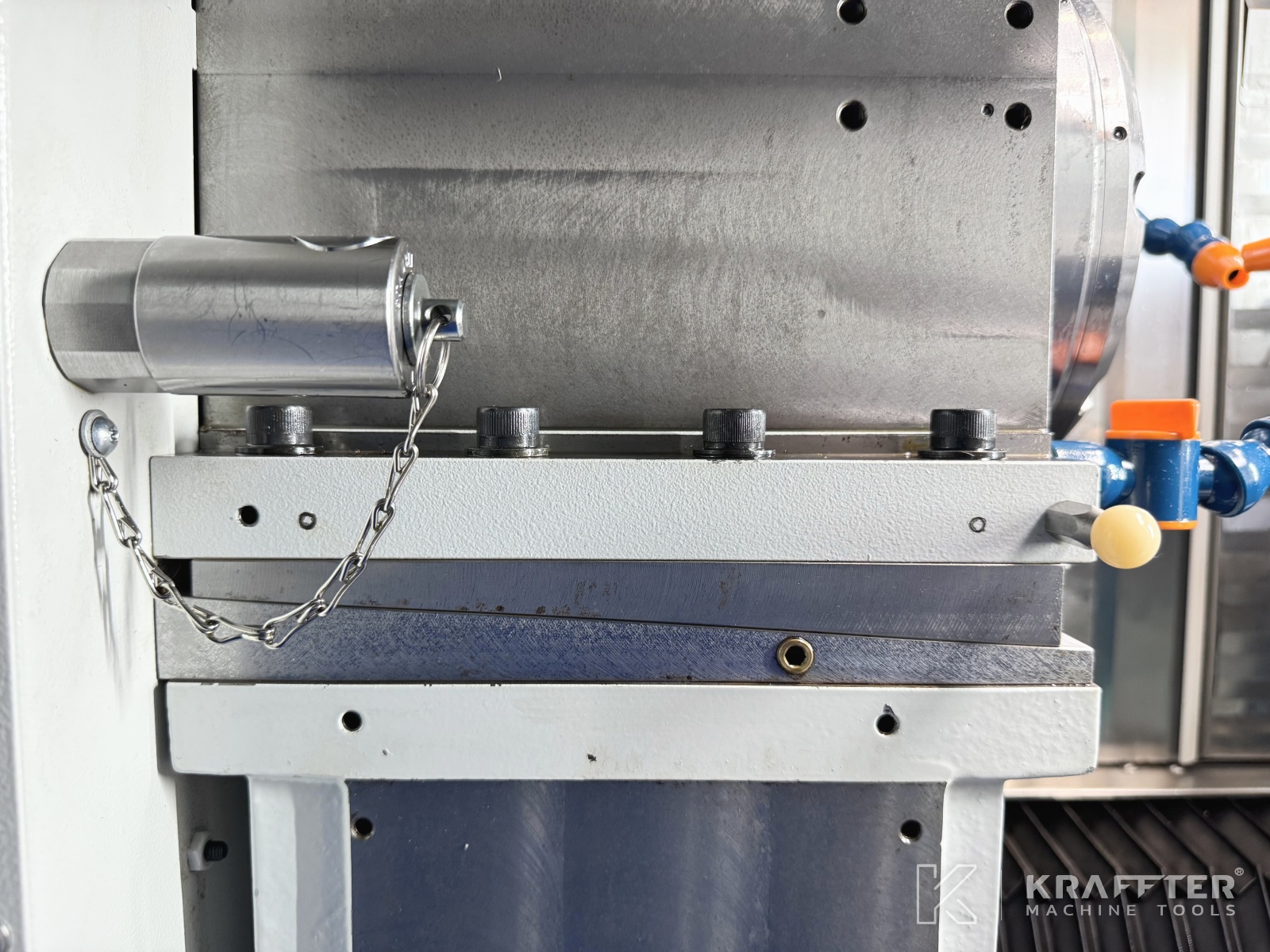

- x1 Back working unit with integrated 3-position turret on linear slide
- x1 Vise on back working unit

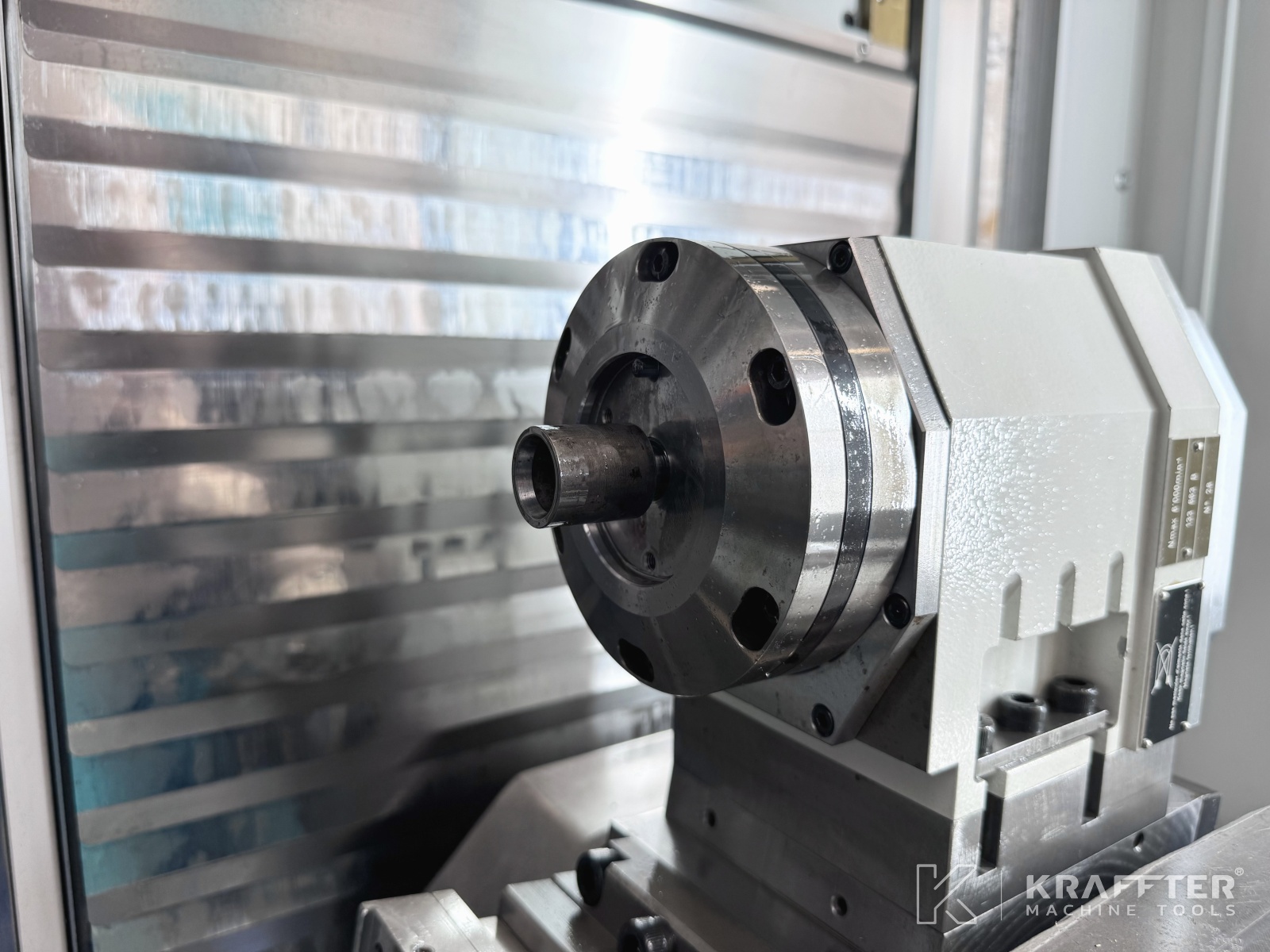

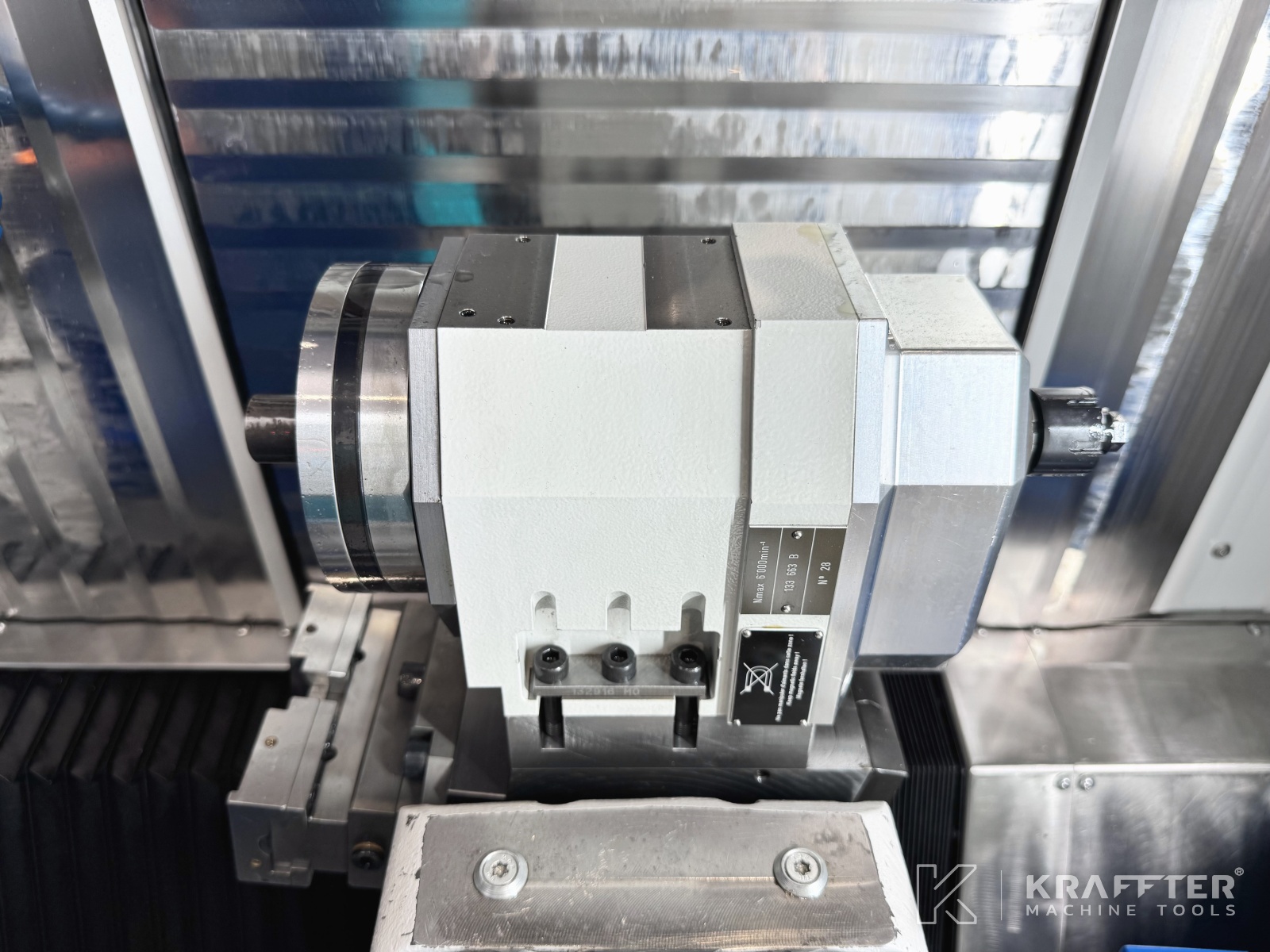

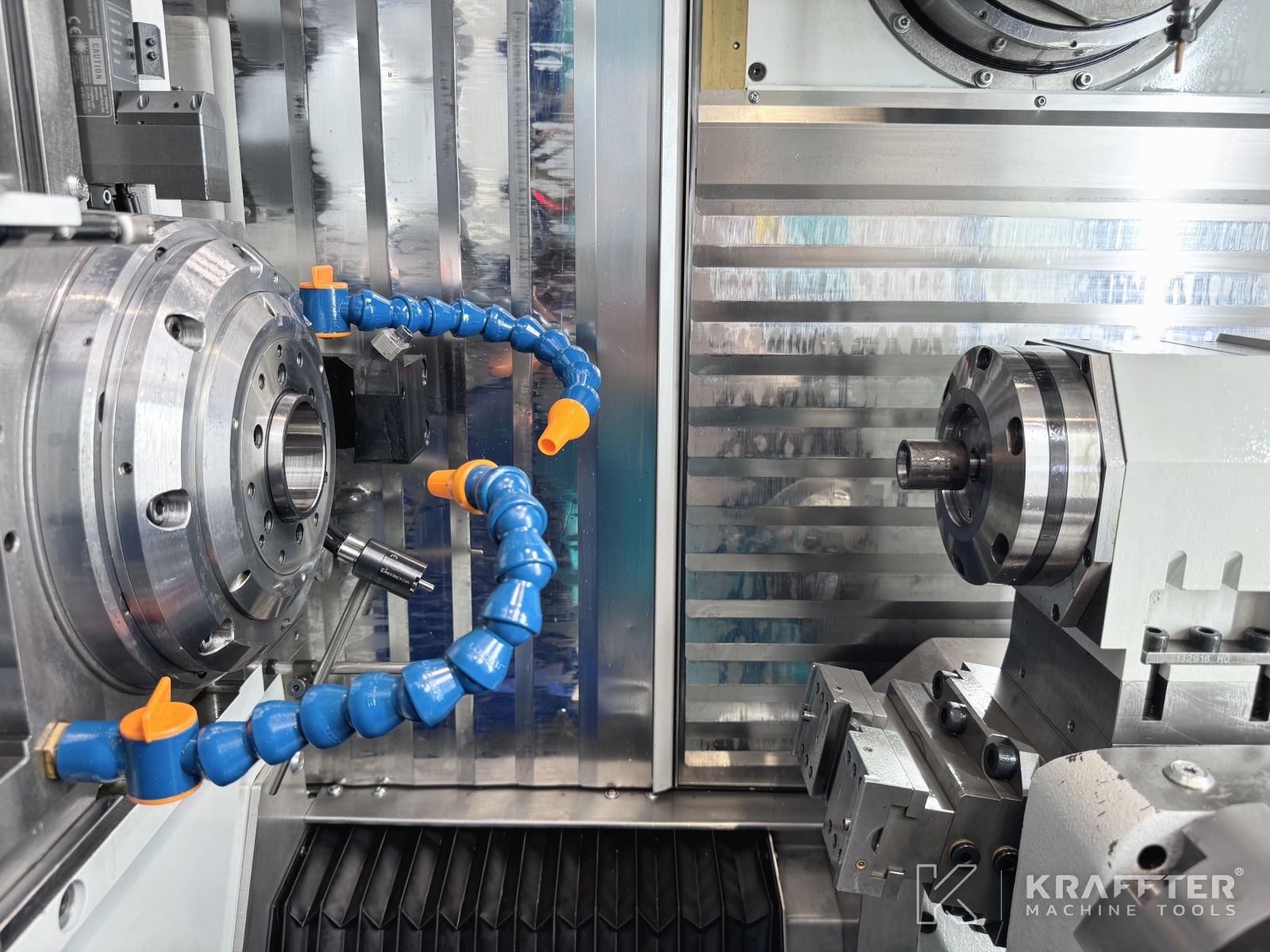

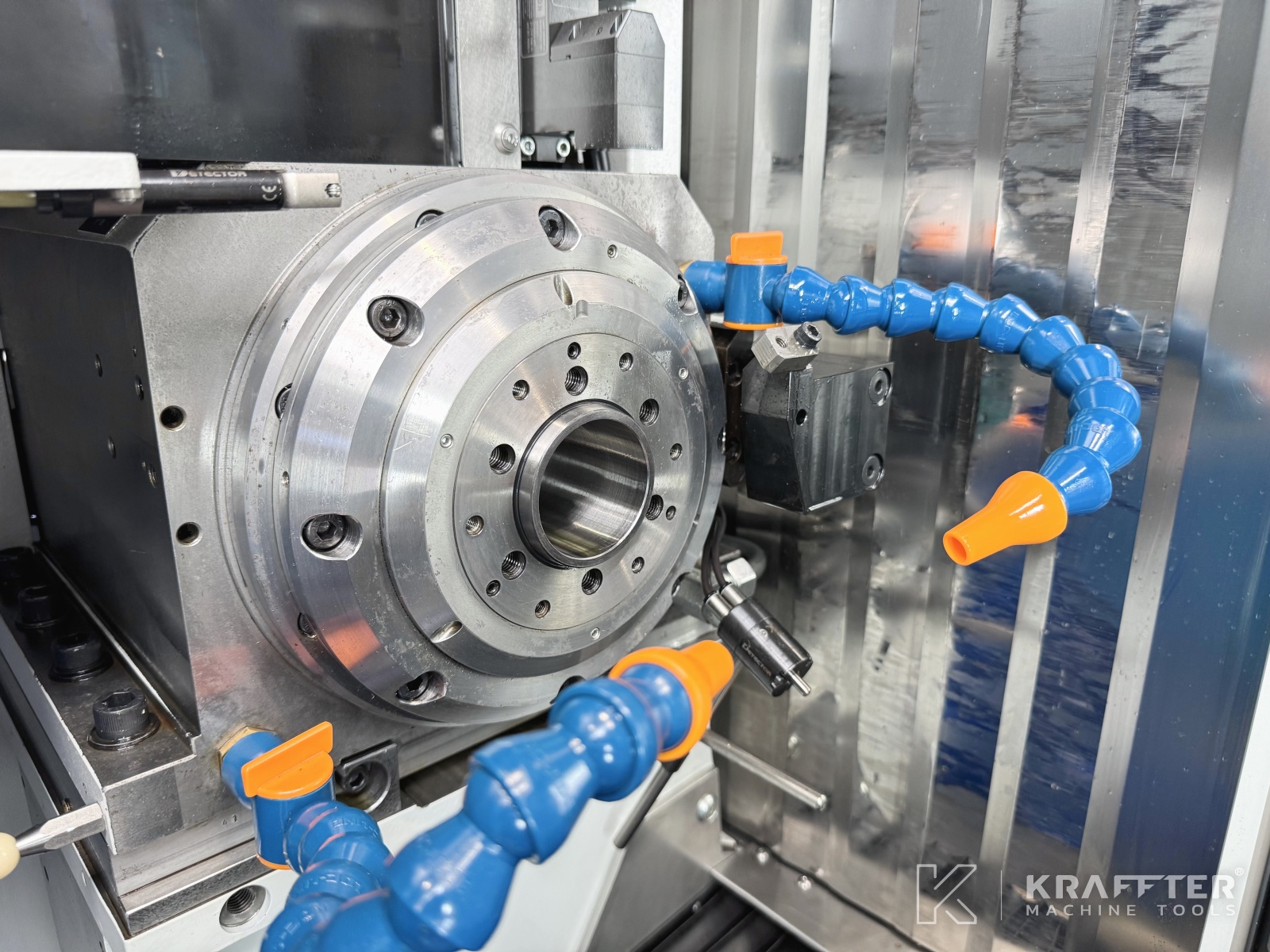

- x1 Counter-spindle on back working unit

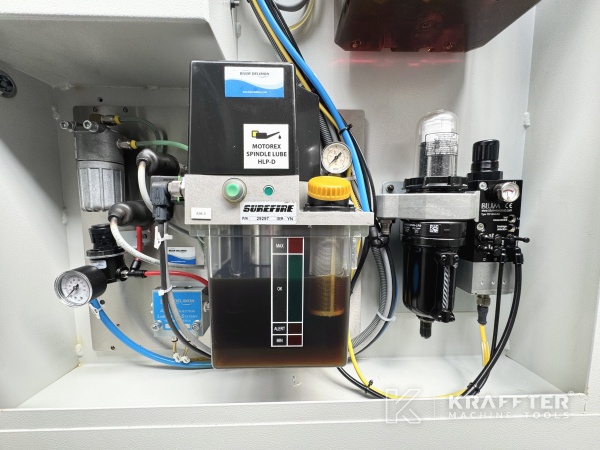

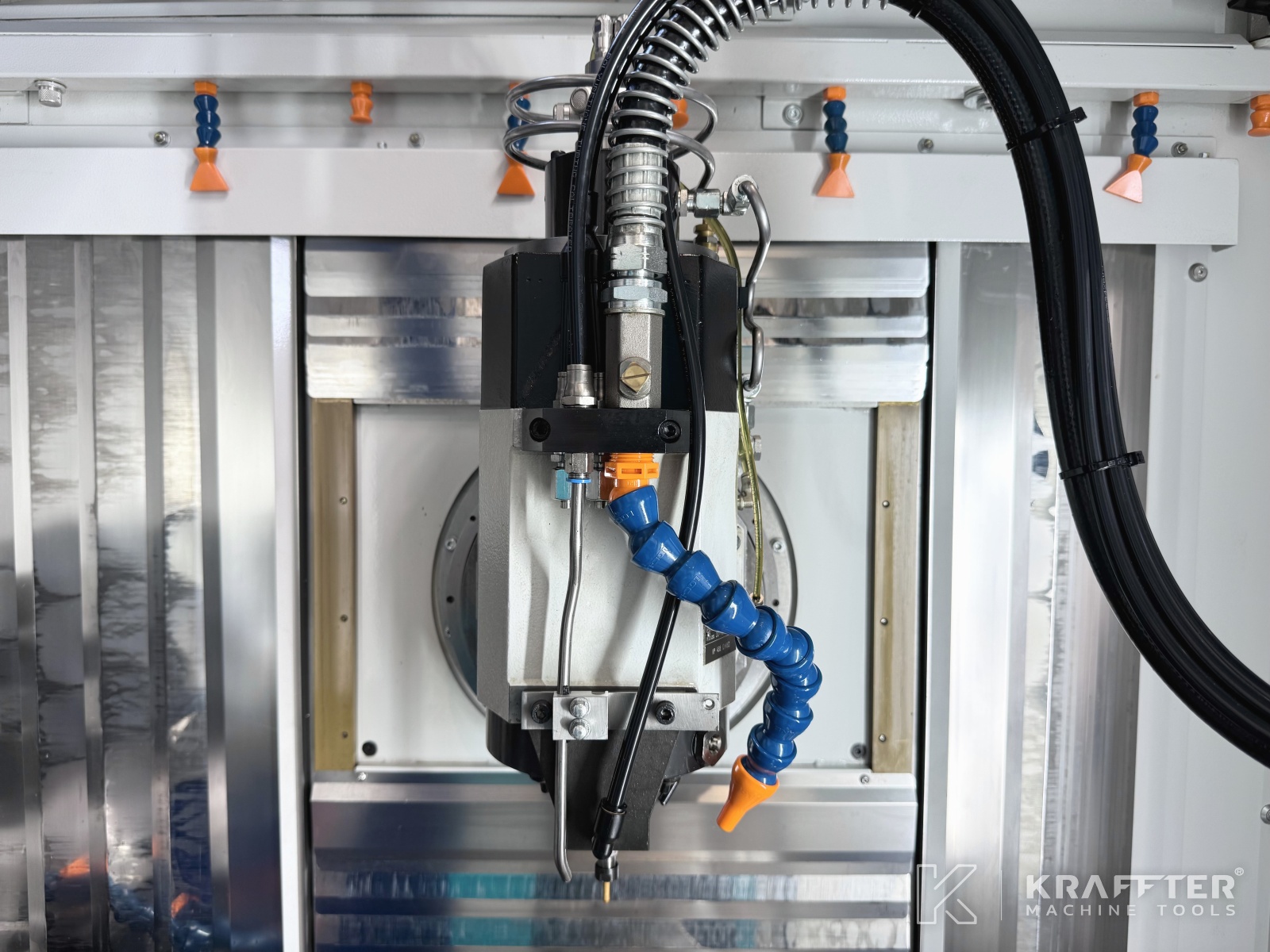

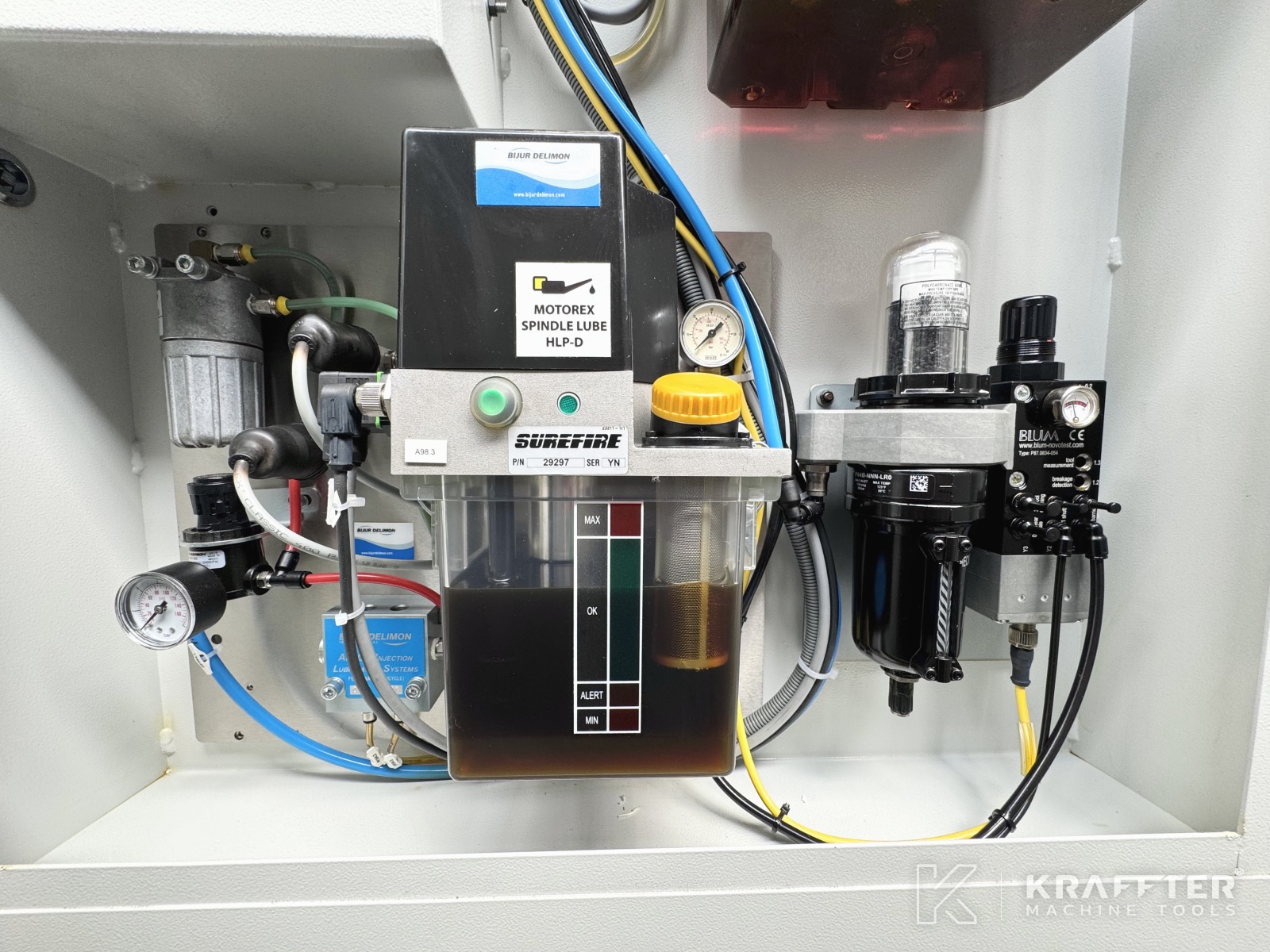

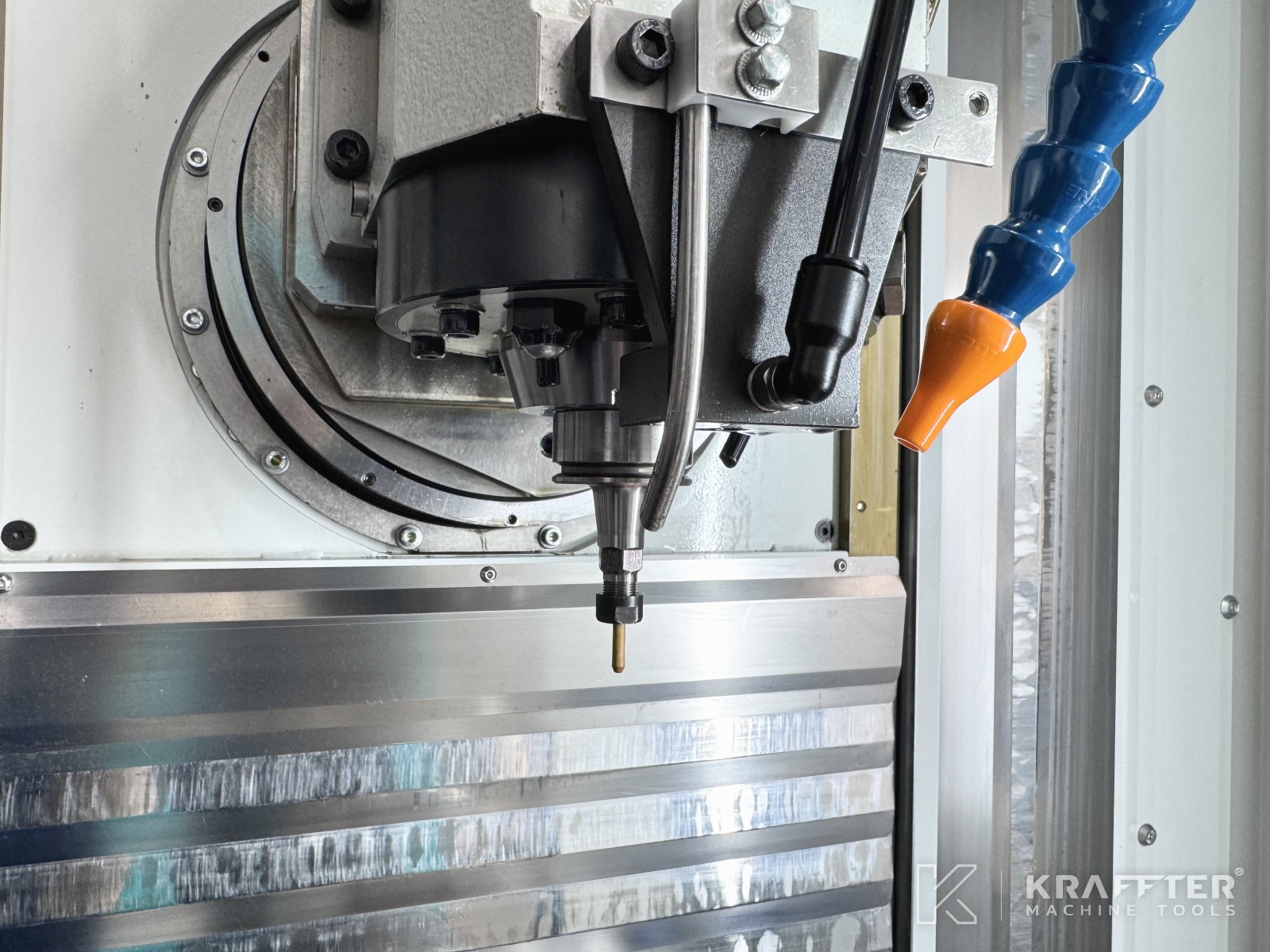

- x1 42,000 rpm spindle with air/oil lubrication

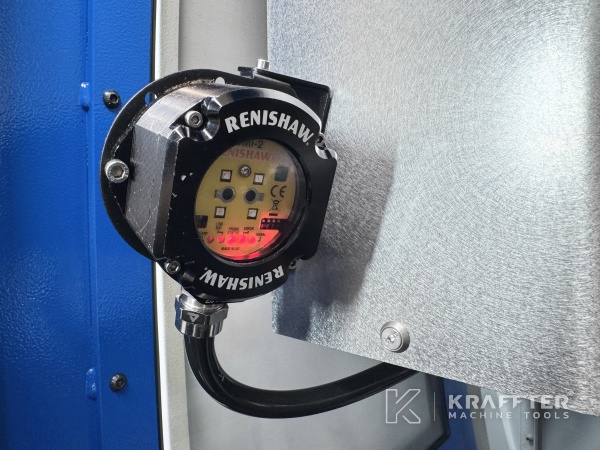

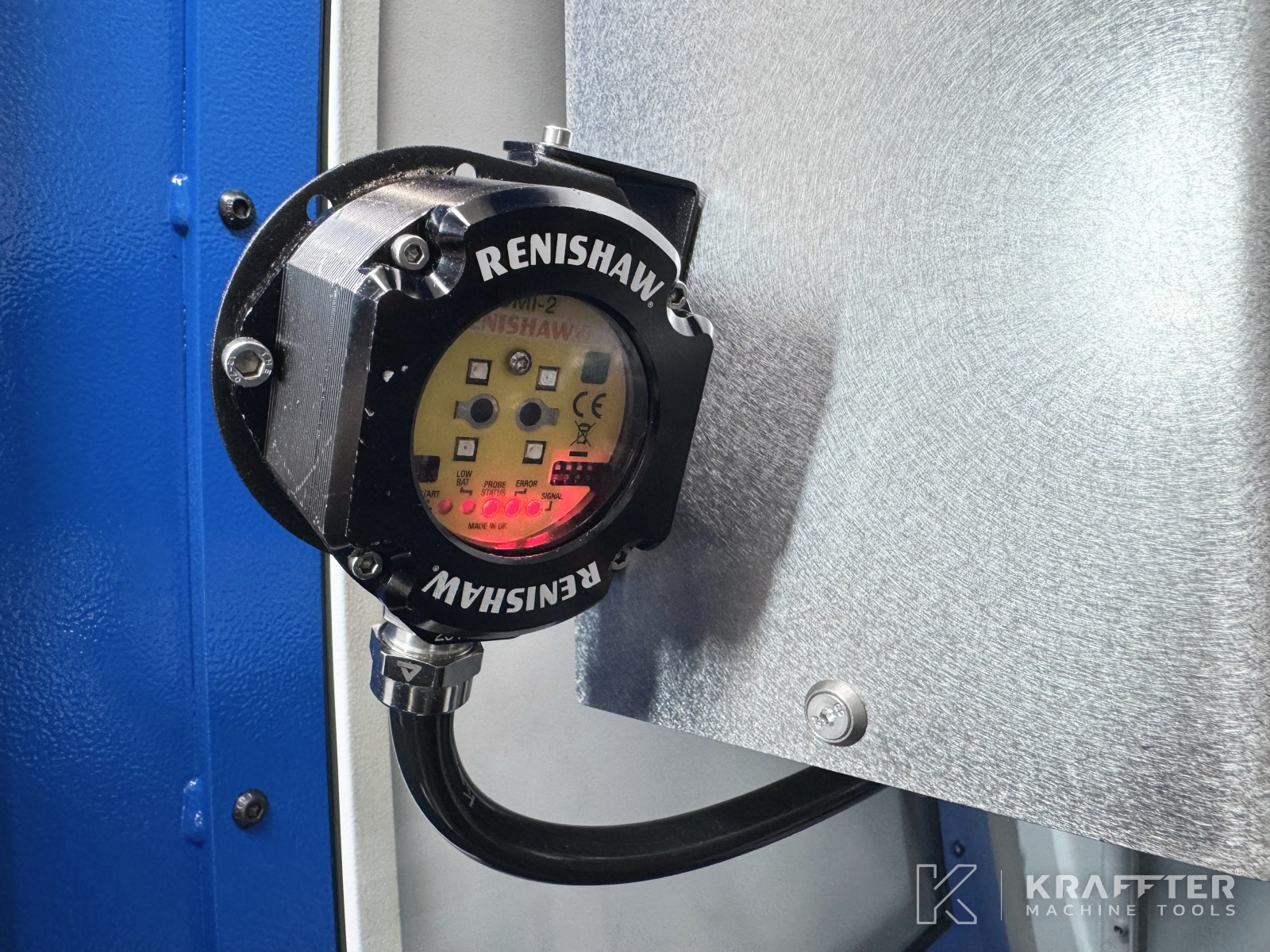

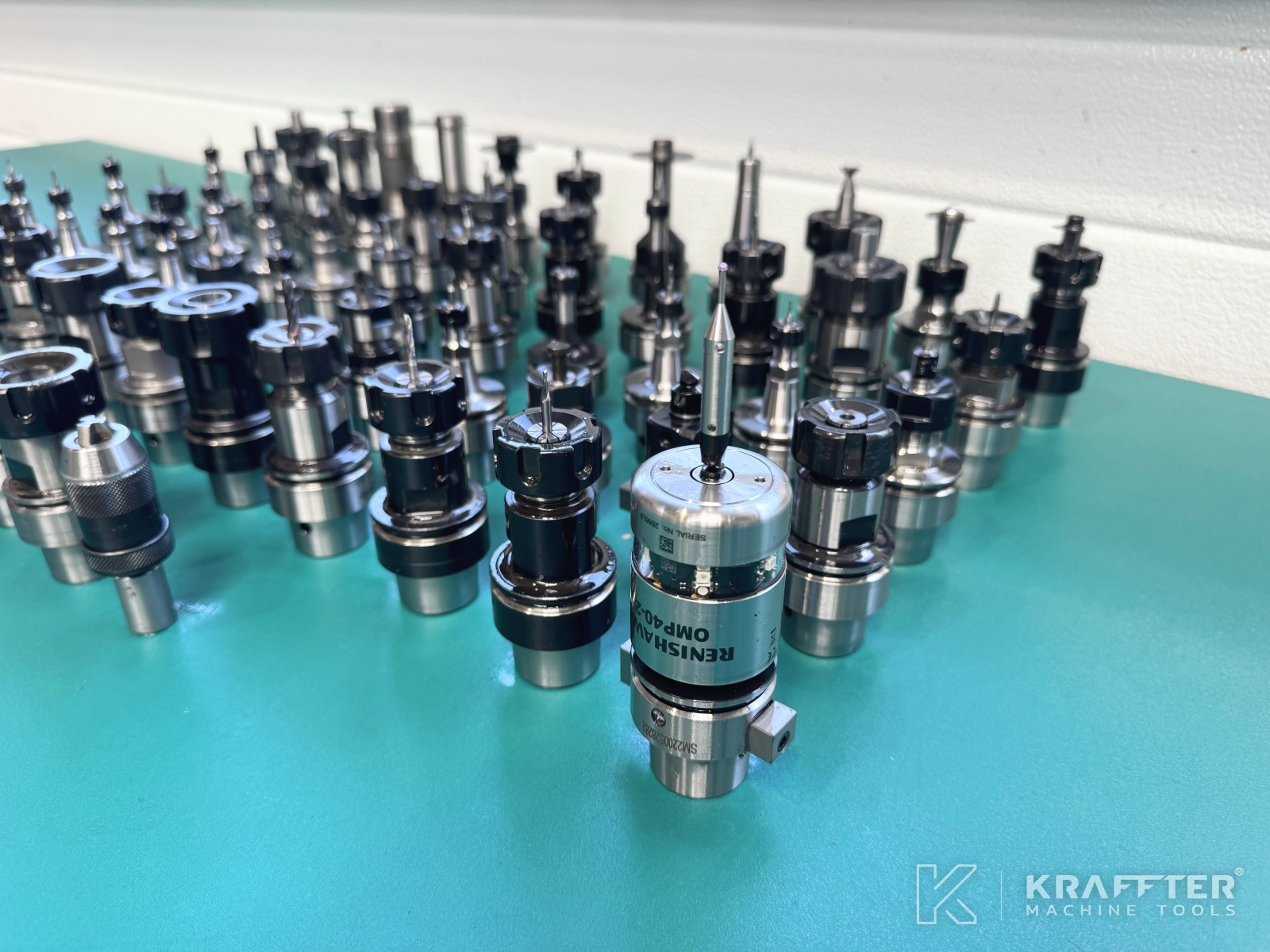

- x1 RENISHAW OMP40-2 part probe

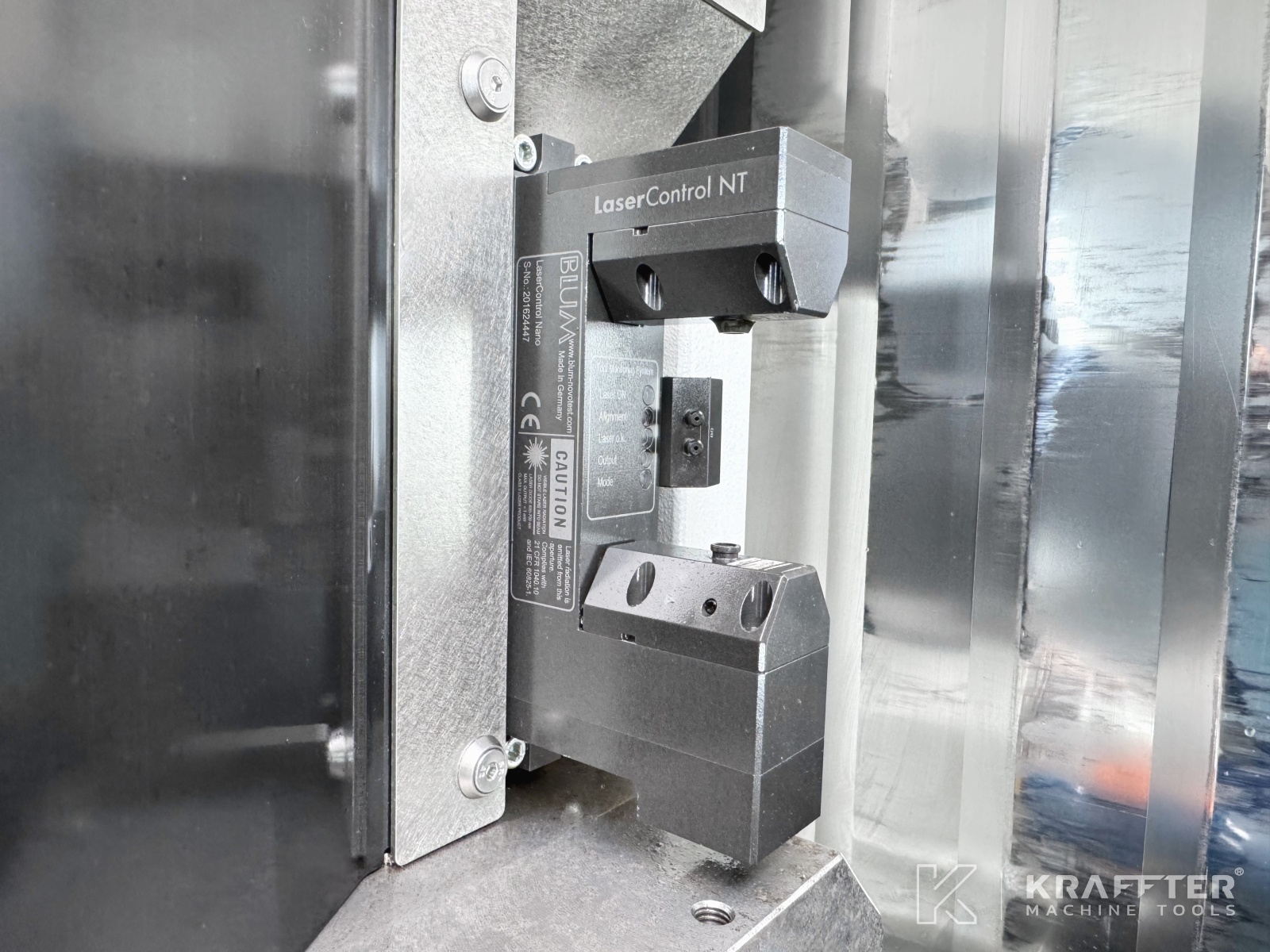

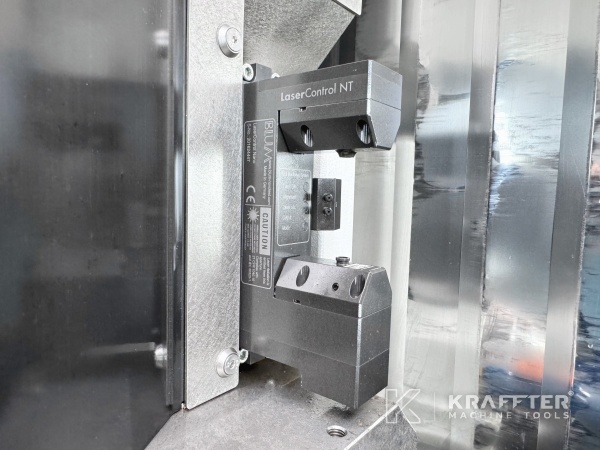

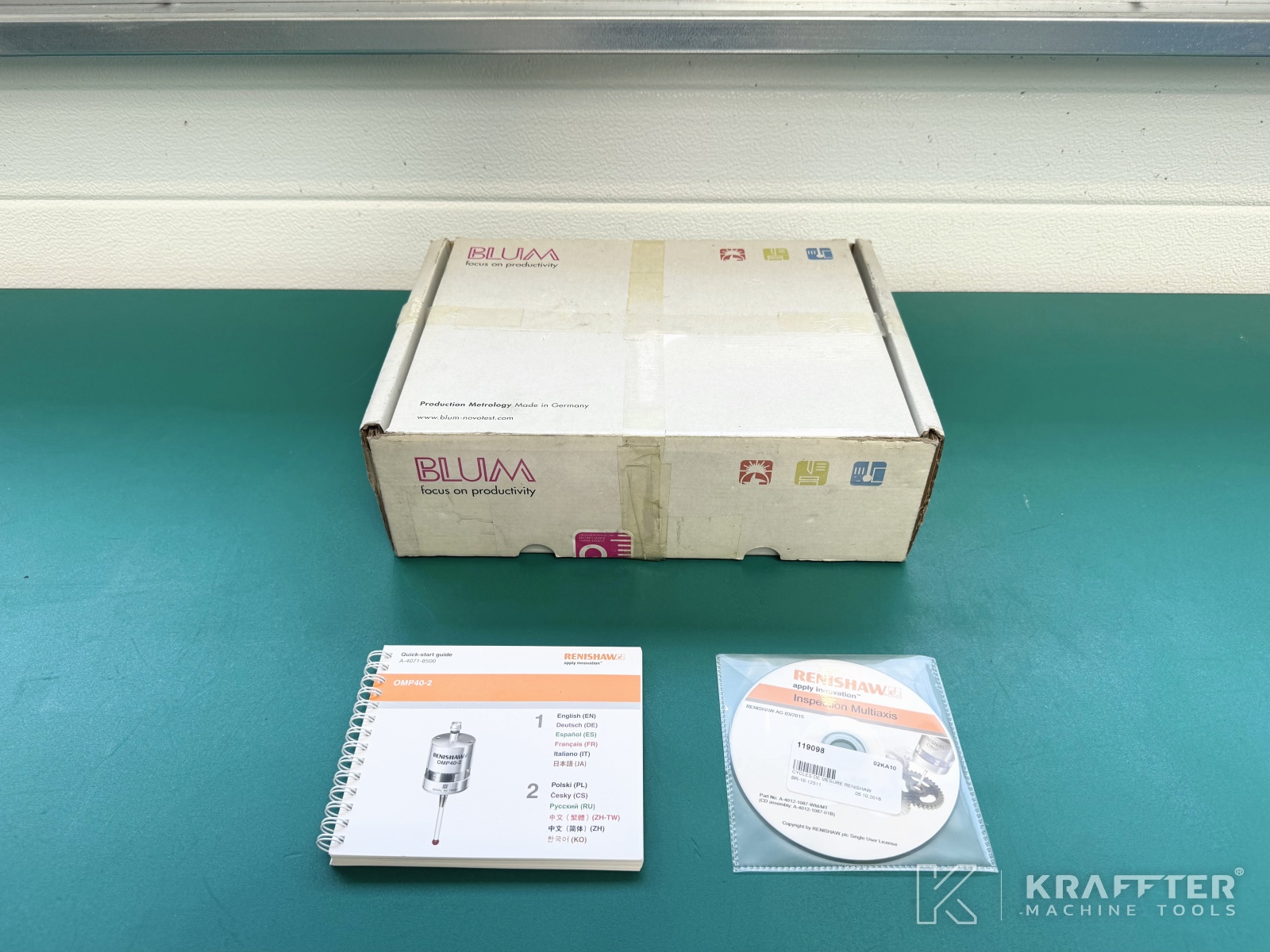

- x1 BLUM LaserControl NT laser measuring system for tool setting and tool monitoring

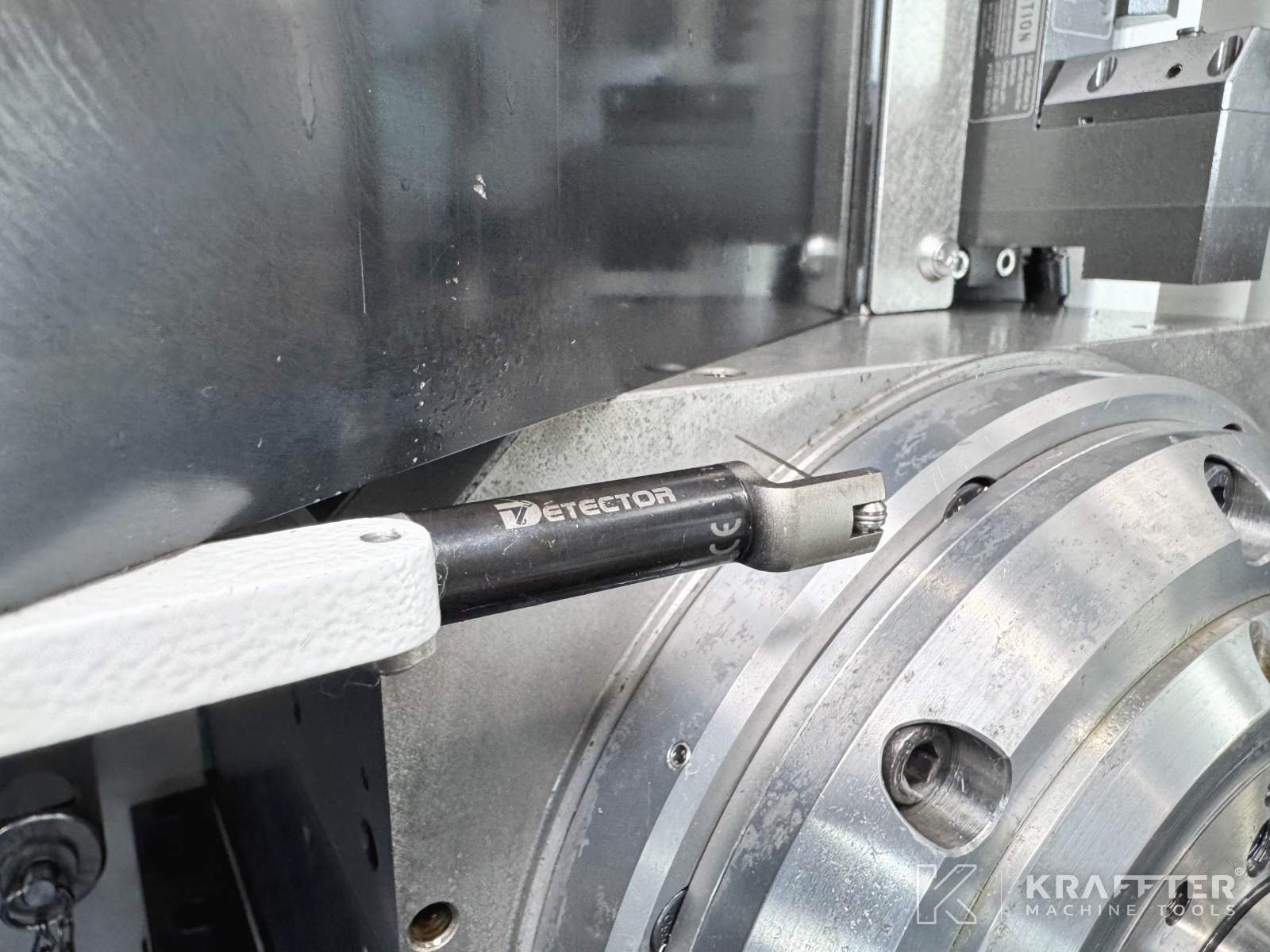

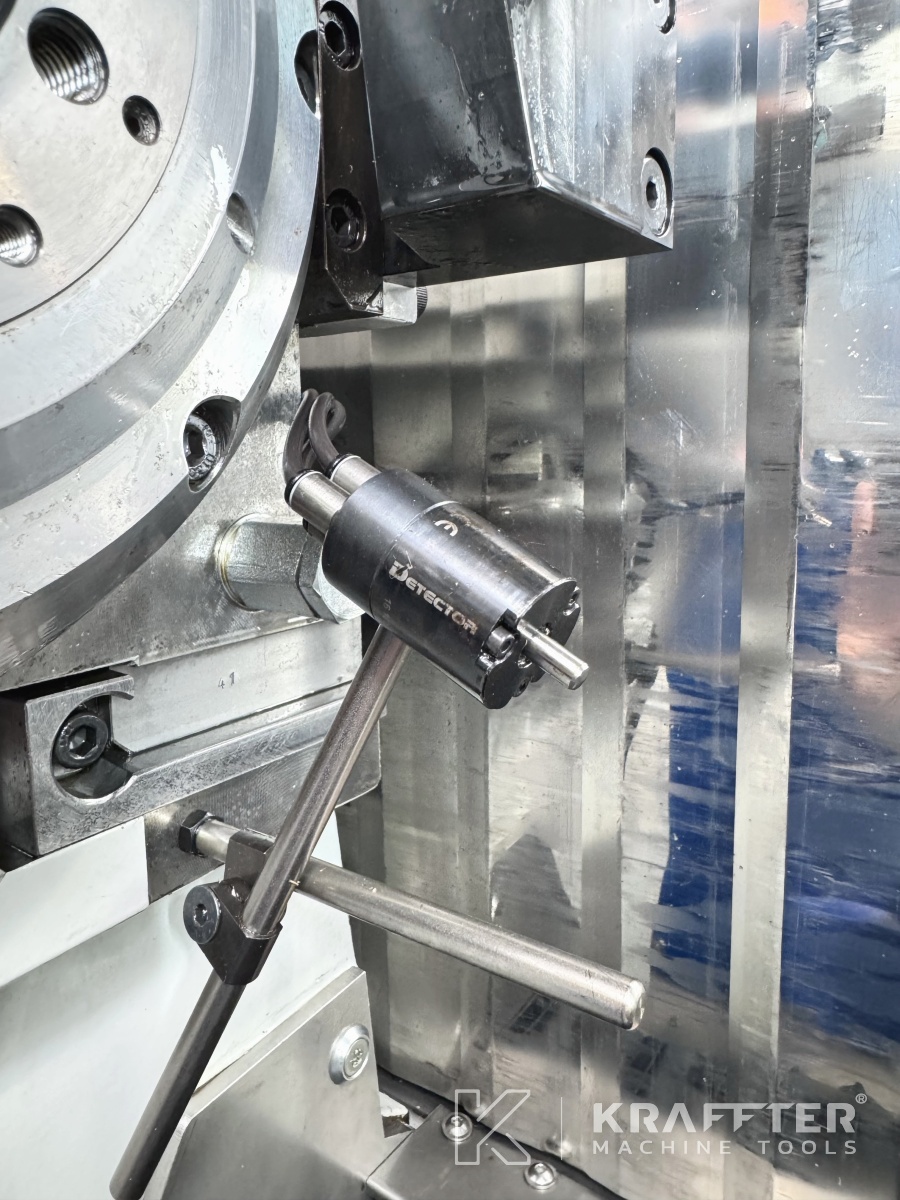

- x1 DETECTOR FRANCE type 202 tool breakage detection device

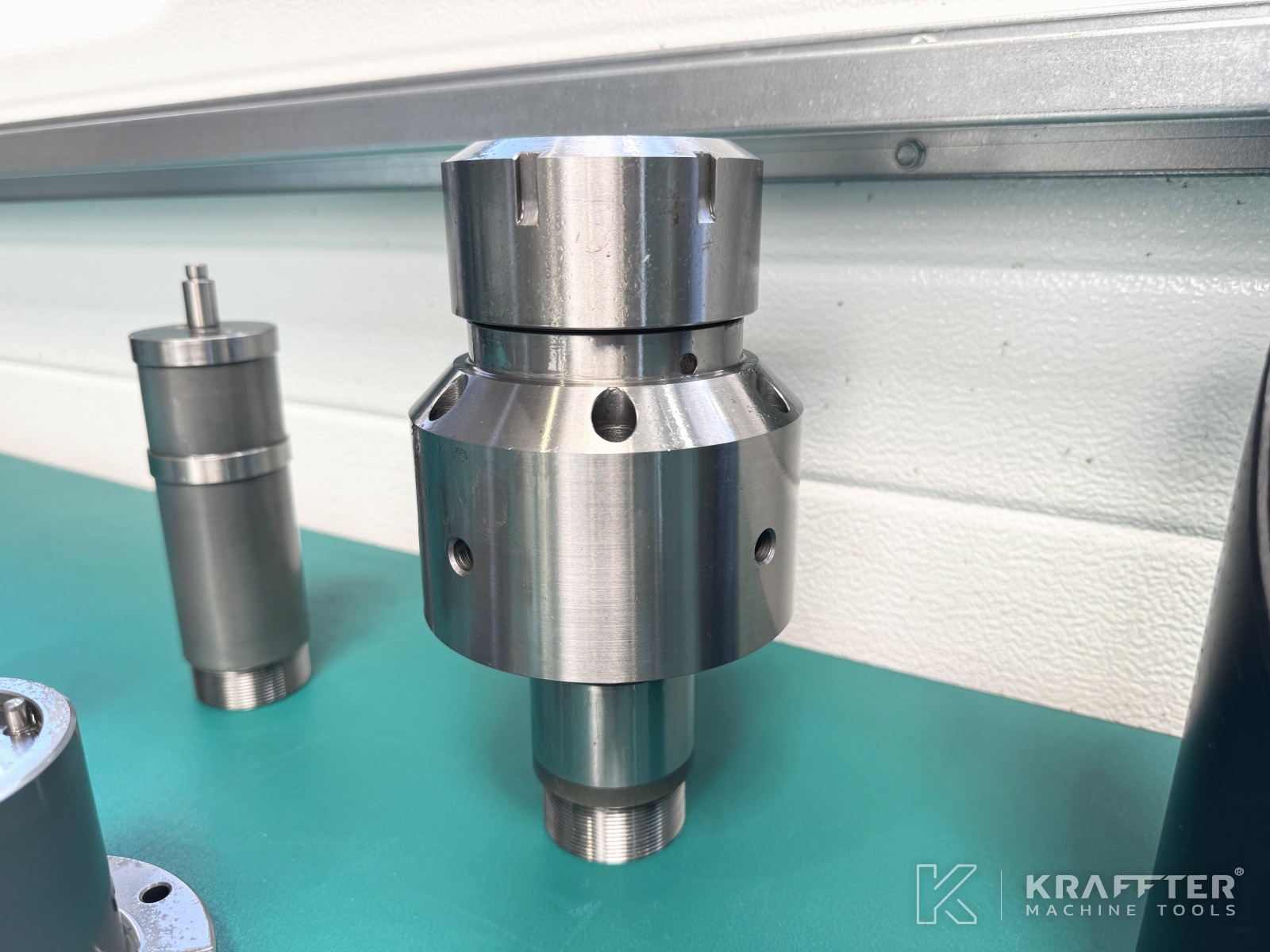

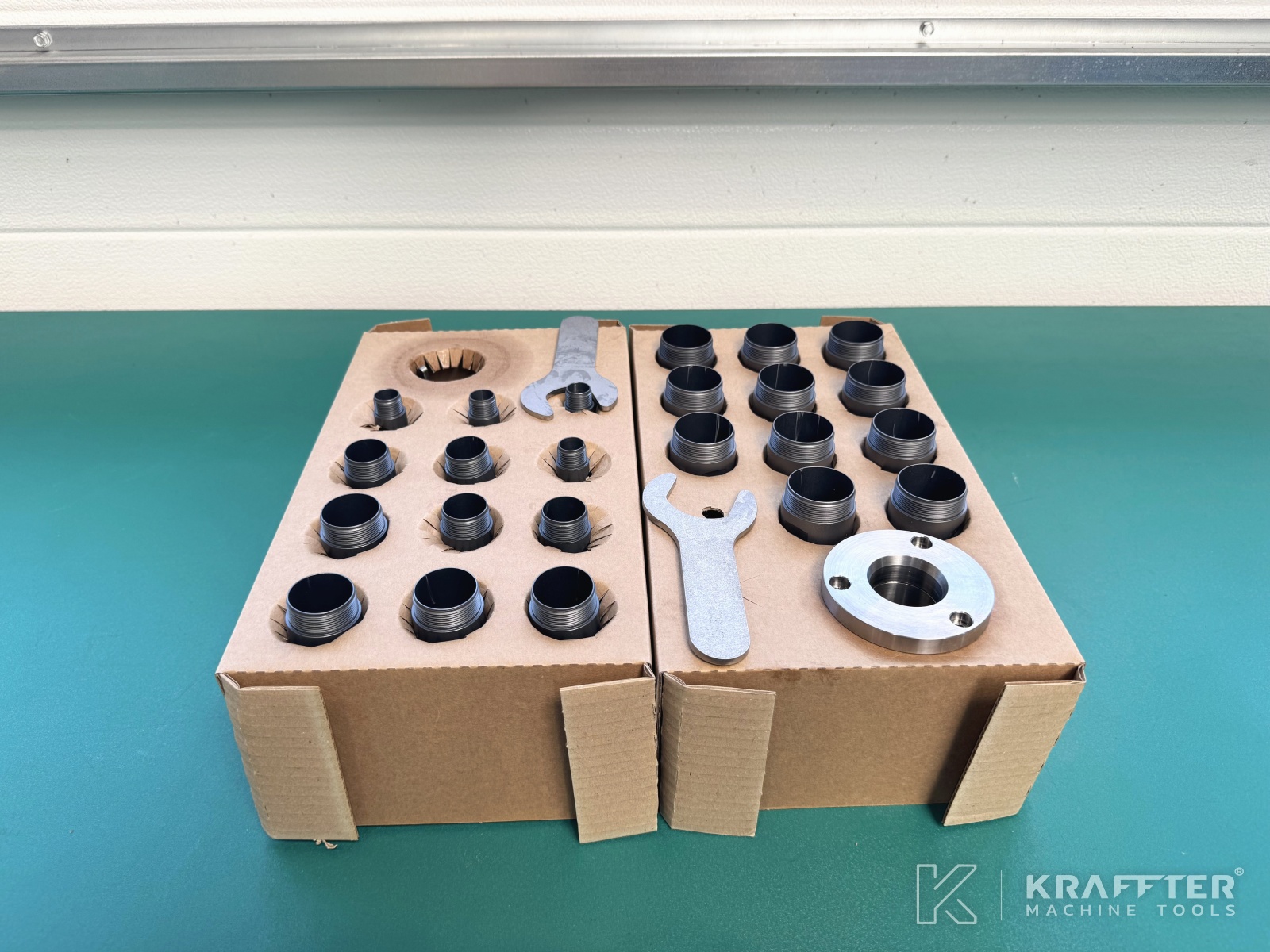

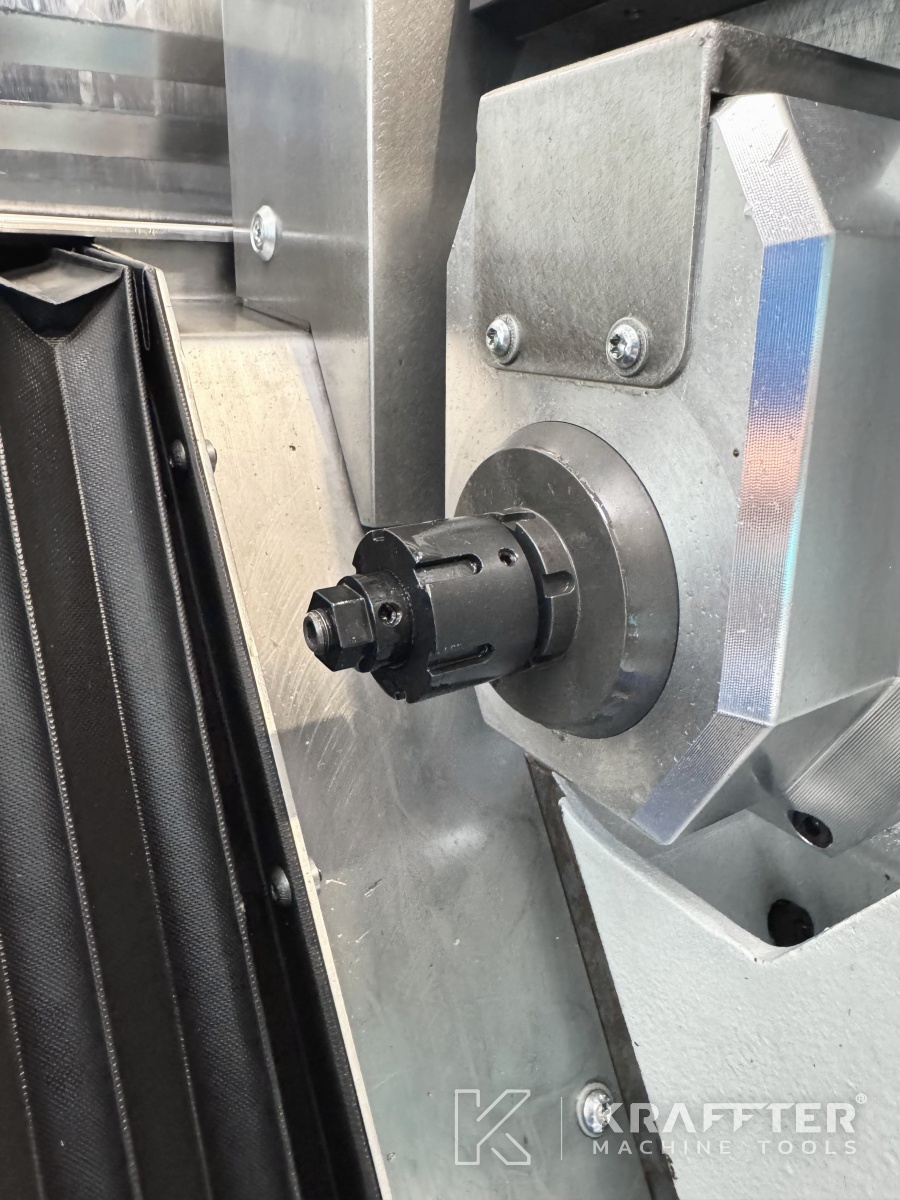

- x1 A2-4" collet chuck

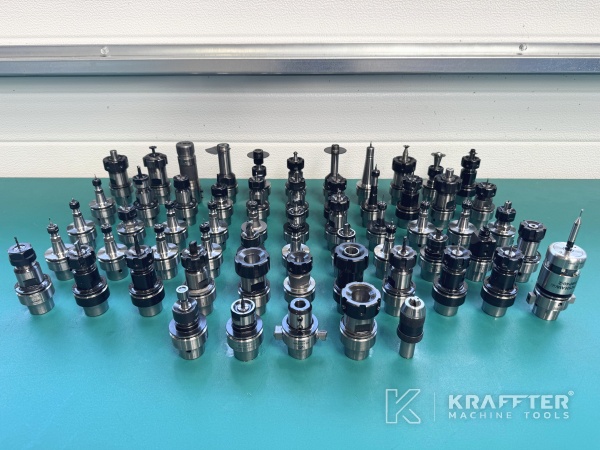

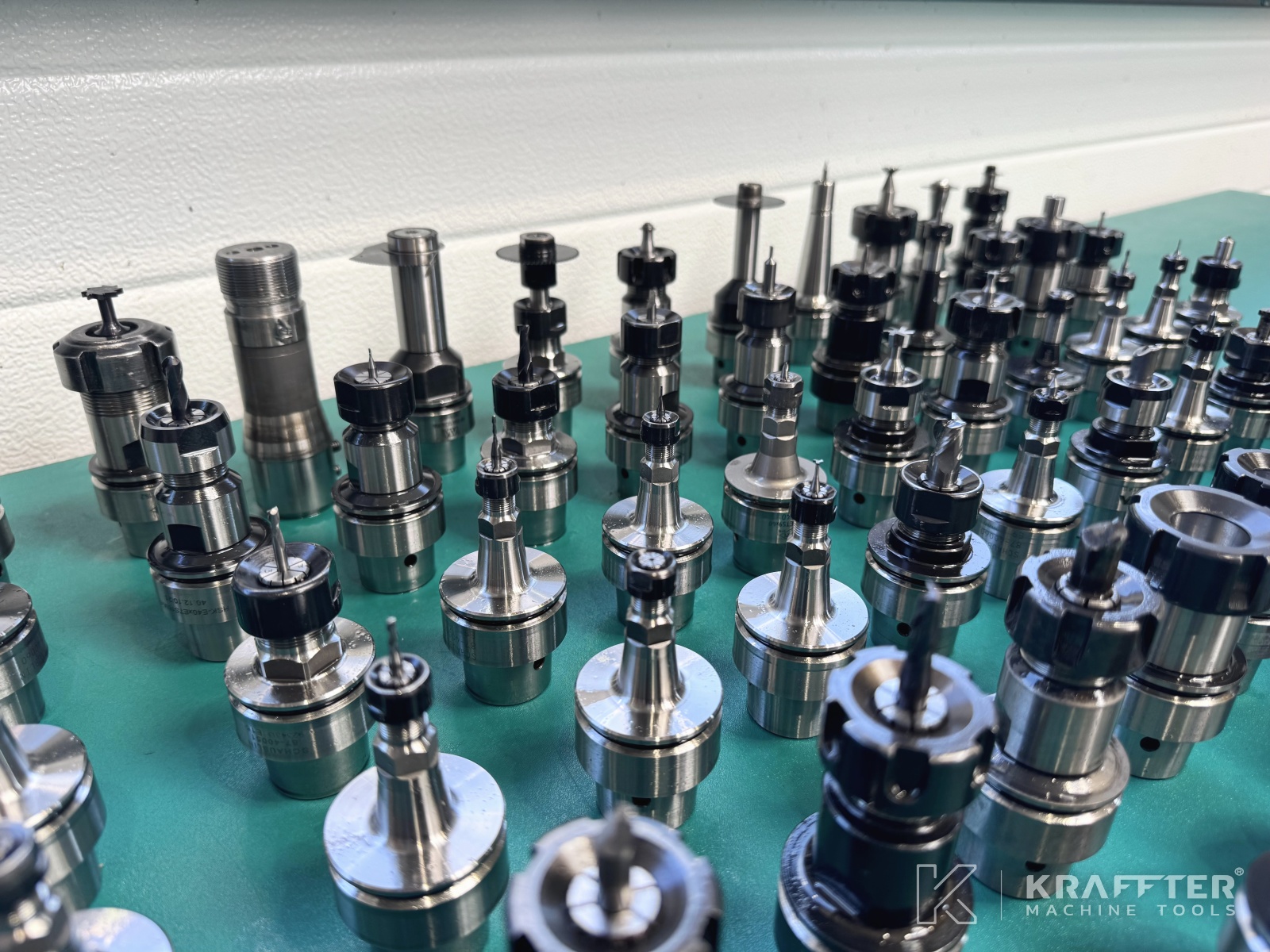

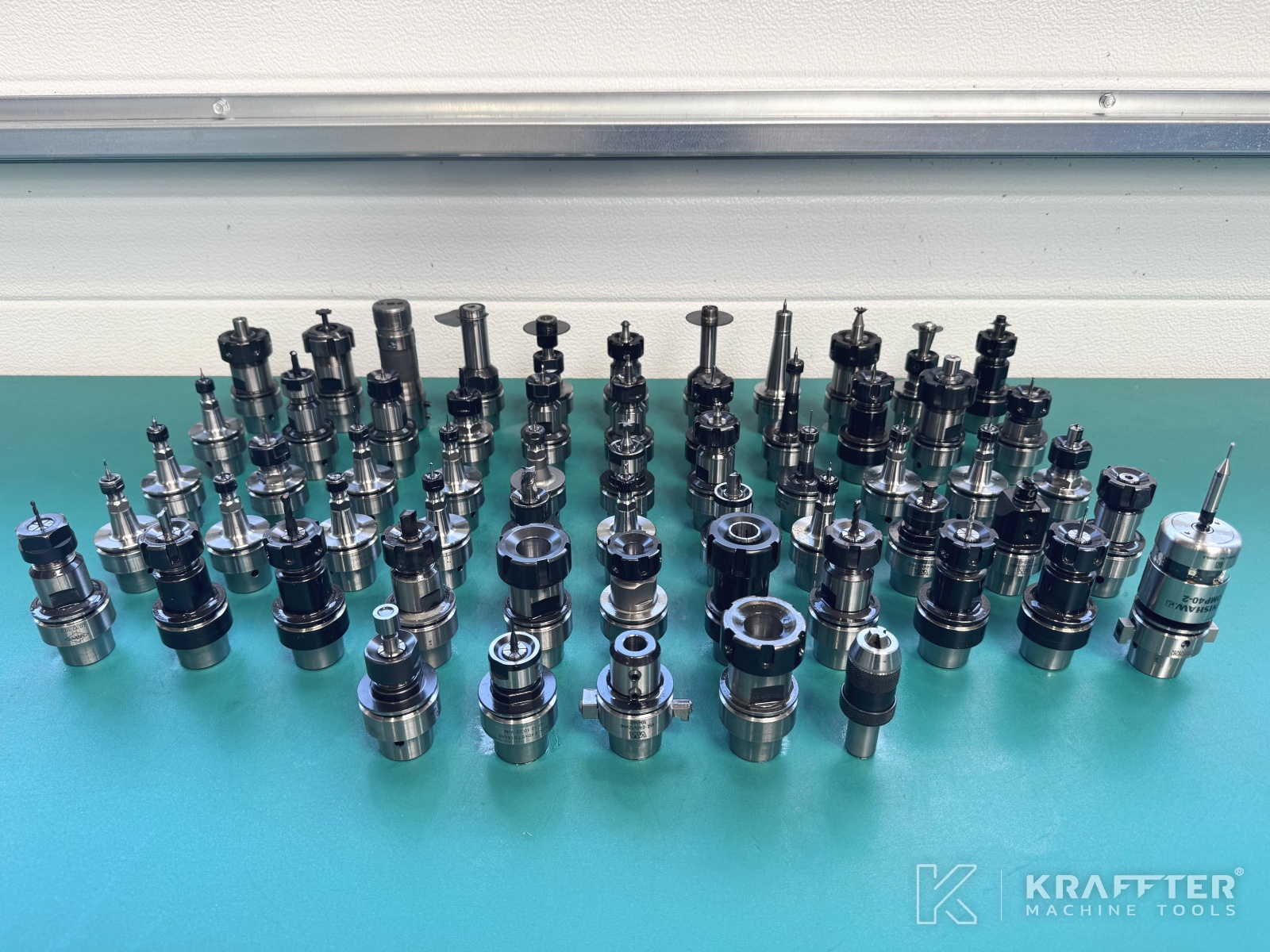

- x58 HSK-E40 tool holders
- x1 Self-tightening drill chuck

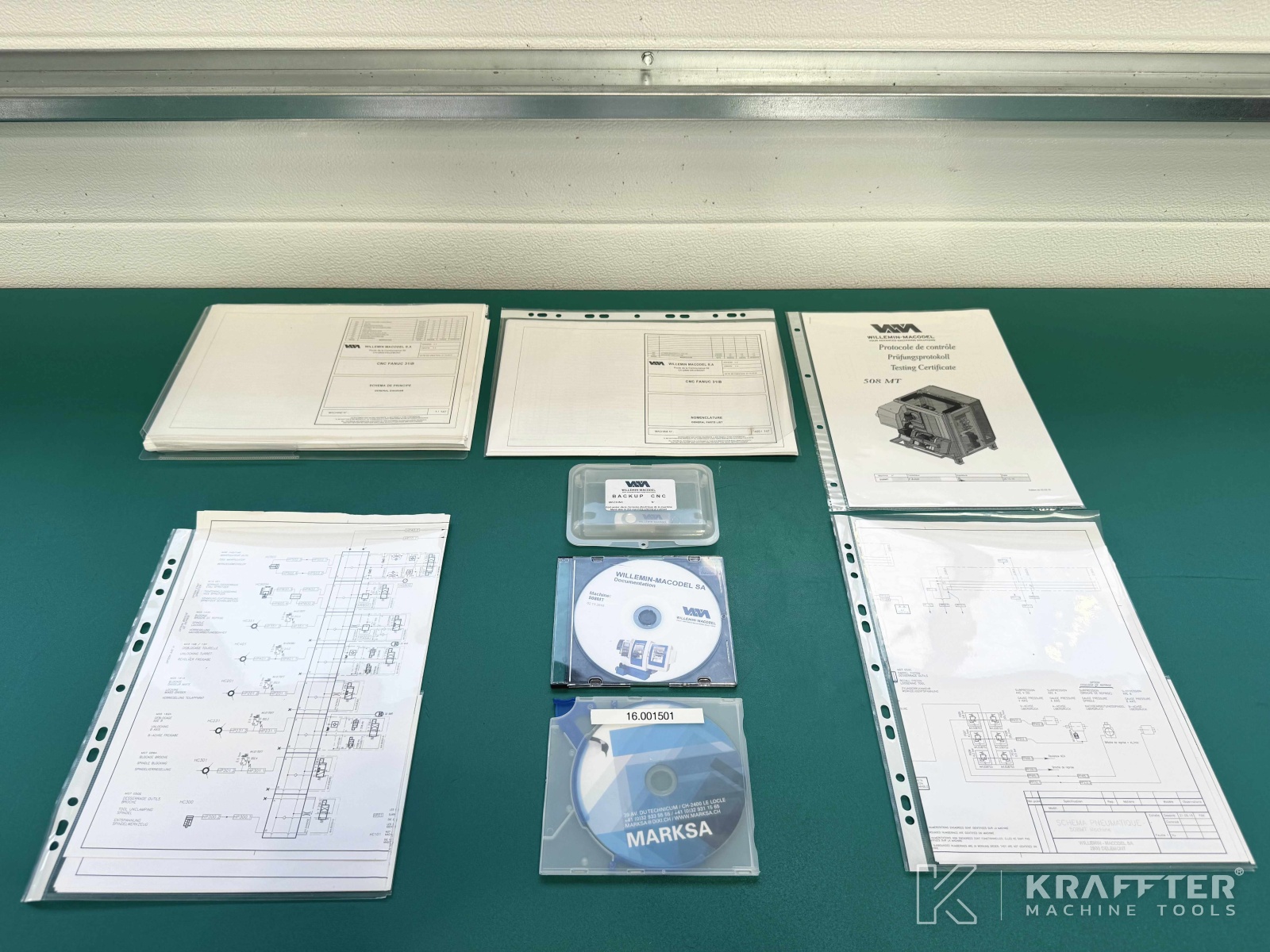

- x1 set of technical manuals
- x1 parameter backup system

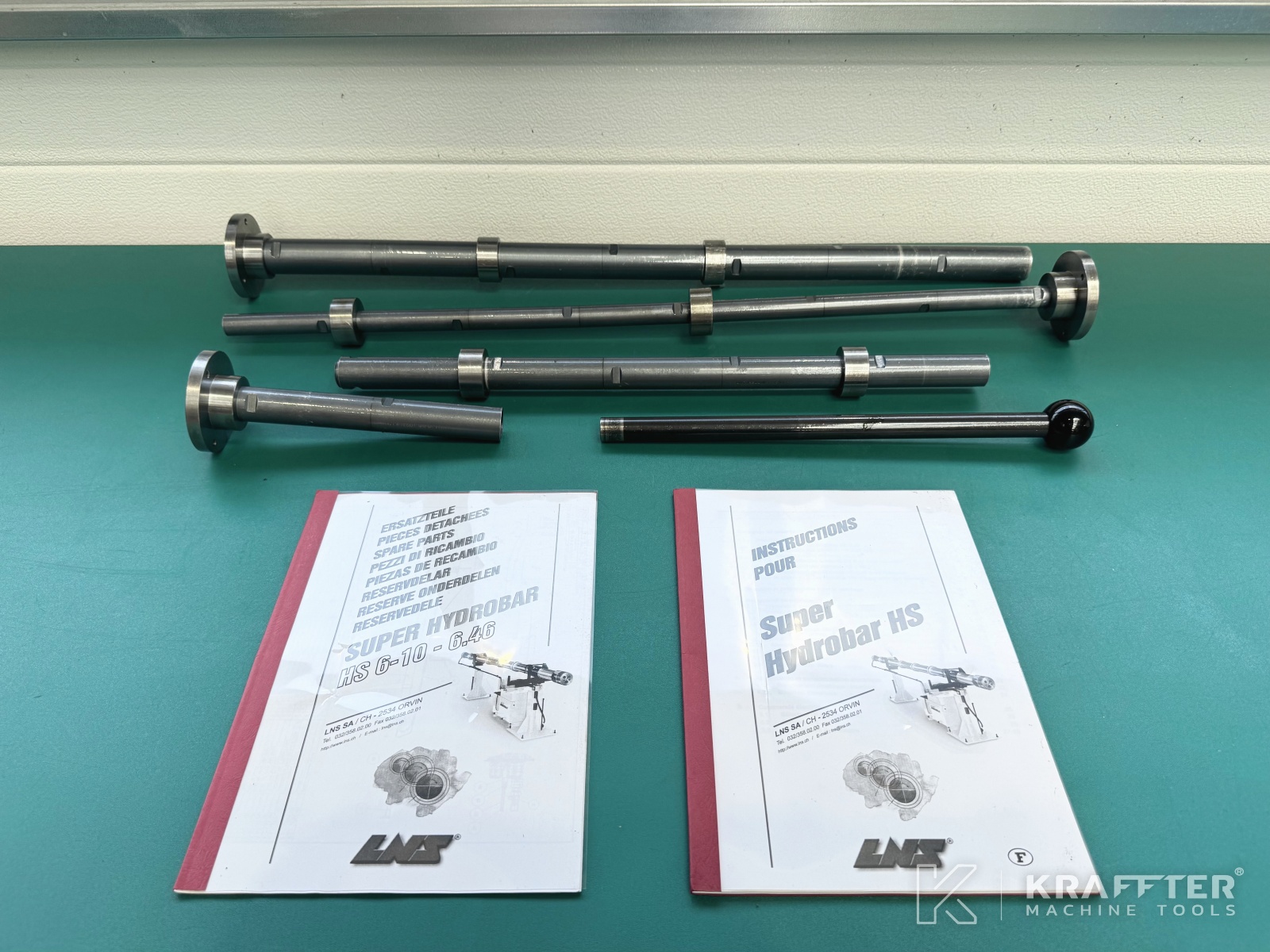

- Various equipment for LNS Super Hydrobar bar feeder
* Connection to an existing cooling water circuit is required.
